運用保守の日常業務には、ITインフラストラクチャ（サーバー、ネットワーク機器、ストレージシステム、オペレーティングシステム、ミドルウェア、データベース、アプリケーションサービスなどを含む）の監視、トラブルシューティング、パフォーマンス最適化、キャパシティプランニング、変更管理、セキュリティ確保のための一連の技術的手段と管理プロセスが必要です。その中核的な目的は、ITシステムがビジネスオペレーションを安定的に、効率的に、安全に、そして拡張性高くサポートできるようにすることです。
運用保守作業には、サーバーの物理的な場所とネットワーク接続、システムの階層構造と呼び出し関係、トラブルシューティングのための標準化された手順、資産構成の依存関係など、膨大な量の複雑な情報が関わってきます。これらの情報を言葉だけで記述すると、長くなり、曖昧さが生じやすくなります。図表の価値は、複雑な情報を構造化、視覚化、標準化することにあり、運用保守担当者、開発チーム、経営陣が同じ視覚言語を用いて効率的にコミュニケーションをとることを可能にします。
運用・保守作業において不可欠な3種類のチャートを以下に示します。
定義と用途
ネットワークトポロジー図は、ネットワーク運用保守の分野において最も基本的かつ重要な図です。ノードとリンクを用いて、ネットワーク内の様々な機器（サーバー、スイッチ、ルーター、ファイアウォール、ロードバランサーなど）間の物理的な接続と論理的な関係を視覚的に表現します。トポロジー図は、運用保守担当者がネットワーク全体の「トラフィックマップ」、つまりデータがどこから入り、どのノードを通過し、最終的にどこに到着するのかを迅速に把握するのに役立ちます。
コア要素
プロフェッショナルなネットワークトポロジー図には、以下の要素が含まれている必要があります。
デバイスノード：各ネットワークデバイスはアイコンまたは長方形で表され、通常はデバイス名、IPアドレス、モデルなどの重要な情報が表示されます。
リンク接続：デバイス間の接続はネットワーク接続を表し、帯域幅、リンクの種類（光ファイバー／ケーブル／無線）、および状態（正常／中断）でラベル付けできます。
階層的グループ化：デバイスは、データセンター、ラック、VPC（仮想プライベートクラウド）、アベイラビリティゾーンなどの次元に基づいてグループ化され、ネットワークの階層構造を反映します。
ステータスインジケーター：色やマーカーを使用して、デバイス/リンクの現在の健全性状態を示します（緑は正常、黄色は警告、赤は障害、灰色はオフライン）。
トラフィックの方向：矢印を使用してデータの流れの方向を示し、リクエストの転送経路を理解しやすくします。
典型的なアプリケーションシナリオ

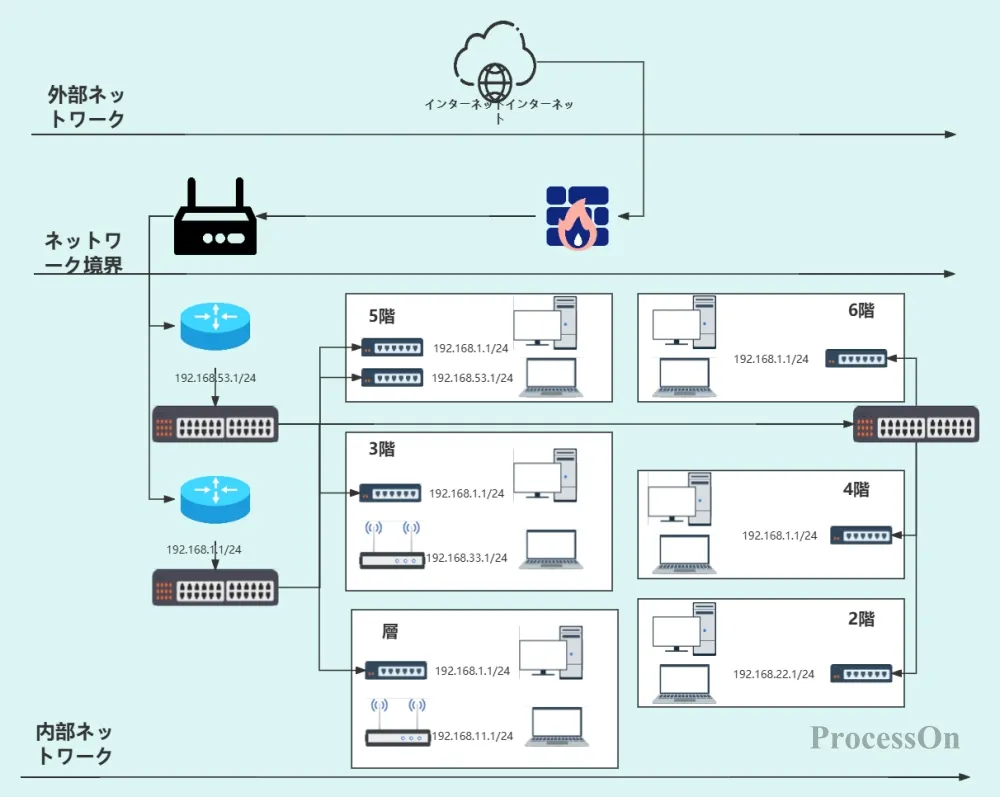

シナリオ1：データセンターのネットワークトポロジー
データセンターのトポロジーは、ネットワークトポロジー図の最も典型的な適用シナリオであり、単一のデータセンターまたはサーバー室内のすべてのネットワーク機器の完全なレイアウトを示すために使用されます。これは、インターネットゲートウェイ、境界ファイアウォール、コアスイッチ、アグリゲーションスイッチ、アクセススイッチからラック内のサーバーまでのリンク全体を網羅します。データセンターのトポロジーの核心的な価値は、ネットワークのジッターや障害が発生した場合に、保守担当者がトポロジーリンクに沿って段階的にトラブルシューティングを行い、障害がISPのゲートウェイで発生したか、コアスイッチの誤動作、または特定のアクセススイッチのクラッシュであるかに関わらず、特定の物理デバイスまたはリンクを正確に特定できる点にあります。

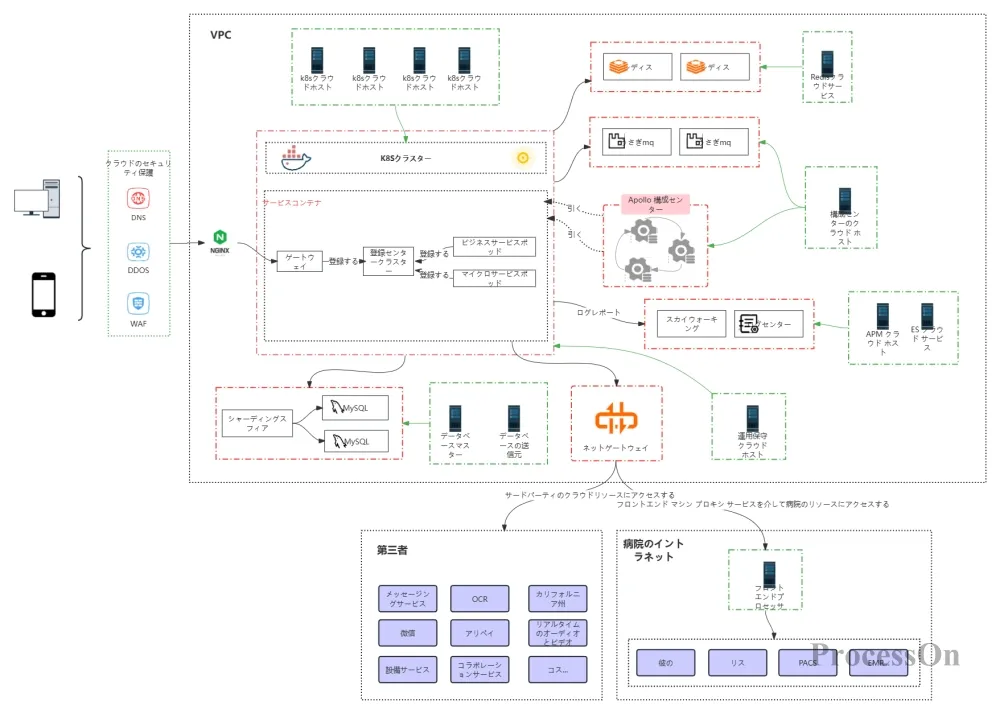

シナリオ2：マイクロサービスネットワークトポロジー
マイクロサービスアーキテクチャでは、サービスインスタンスの数は簡単に数百に達し、これらのインスタンスは動的に作成および破棄されるため、従来のデバイスレベルのトポロジーでは不十分です。マイクロサービスネットワークトポロジーでは、サービス間のネットワーク呼び出し関係を表すために、物理デバイスではなくサービスをノードとして使用します。これには、サービス間のHTTP/gRPC呼び出しパス、APIゲートウェイのルーティングルール、サービス登録および検出メカニズム（Nacos/Eureka/Consulなど）、メッセージキュー（Kafka/RocketMQ）におけるプロデューサーとコンシューマーの関係、Kubernetesクラスタ内のIngressからサービス、Podへのトラフィック転送パスなどが含まれます。
定義と用途

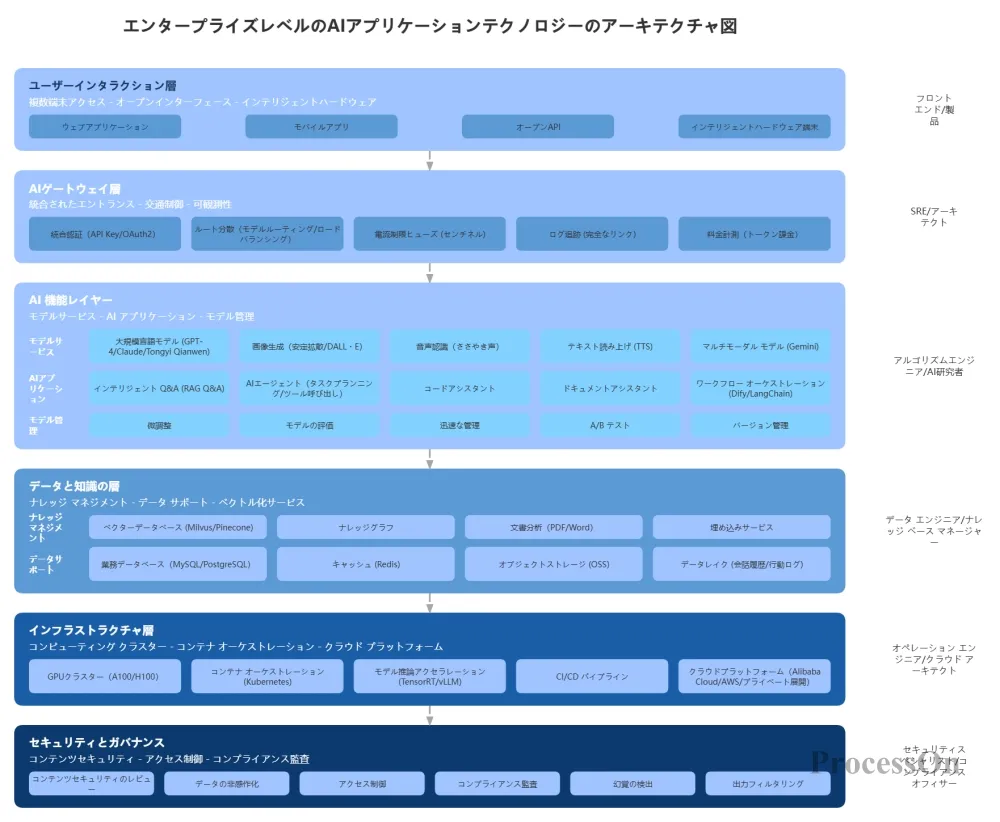

システムアーキテクチャ図は、アプリケーションサービス間の呼び出し関係、データフローパス、技術コンポーネント（キャッシュ、メッセージキュー、データベースなど）の配置場所、システムと外部インターフェース間の相互作用方法など、ITシステムの全体構造を示すために使用されます。これにより、運用・保守担当者や開発チームは、「システムを構成する要素とその連携方法」をマクロ的な視点から理解することができます。
典型的なアプリケーションシナリオ
シナリオ1：アプリケーションシステムアーキテクチャの設計とレビュー
新しいシステムを構築したり、大規模なアーキテクチャのリファクタリングを実施したりする際に、アプリケーションアーキテクチャ図は、技術レビュー会議における重要な成果物であり、議論のテーマとなります。運用チームは、アーキテクチャ図を使用して、ソリューションの合理性と保守性を評価します。例えば、単一障害点のリスク（単一インスタンスのデプロイメントかどうか）を特定したり、スケーラビリティ（将来的にスケールアップする際にアーキテクチャ上のボトルネックが発生するかどうか）を評価したり、依存関係の複雑さ（呼び出しチェーンが長すぎると障害伝播のリスクが高くなる）を評価したりします。

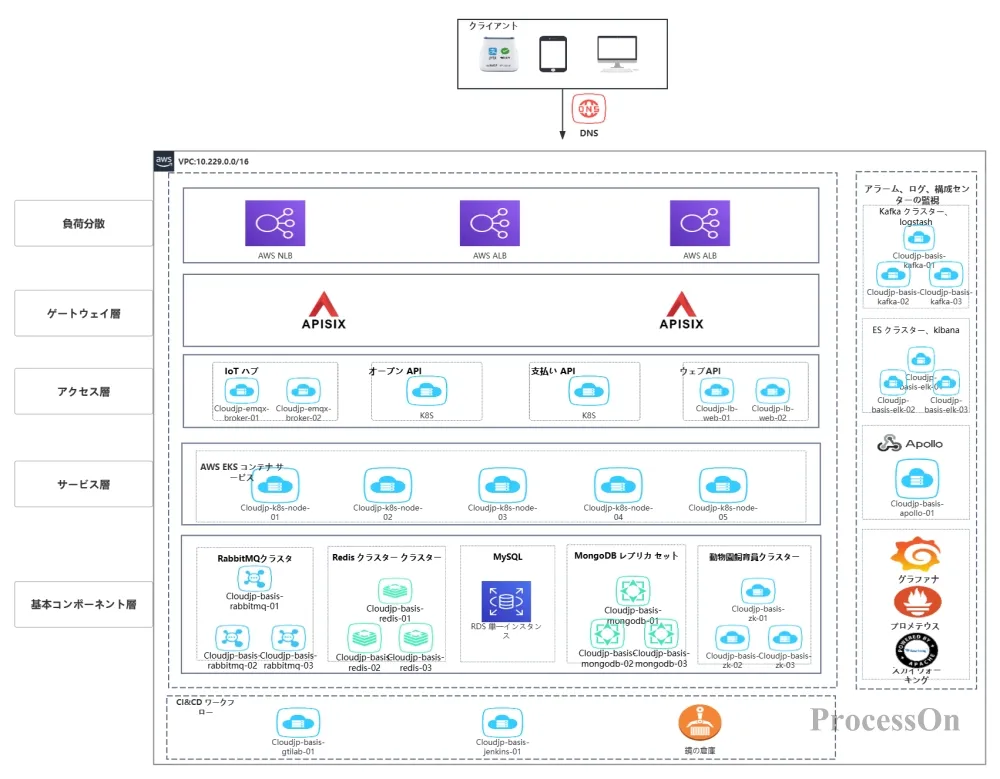

シナリオ2：導入アーキテクチャと拡張計画
デプロイメントアーキテクチャ図は、日常の運用保守作業における重要な基盤の一つです。ビジネスの成長に伴いスケーリングが必要になった場合、デプロイメントアーキテクチャ図は、各サービスの現在のインスタンス分布、アベイラビリティゾーン、およびリソース仕様を明確に示し、運用保守担当者が、どのサービスをスケーリングする必要があるか、いくつのインスタンスをスケーリングする必要があるか、どのアベイラビリティゾーンにノードを追加するか、そしてこれが既存のクラスタのスケジューリング戦略にどのような影響を与えるかを正確に判断するのに役立ちます。コンテナ化された環境では、デプロイメントアーキテクチャ図は、ノードアフィニティ、Podアンチアフィニティ、リソースクォータなどのKubernetesクラスタ戦略を計画するためにも使用されます。

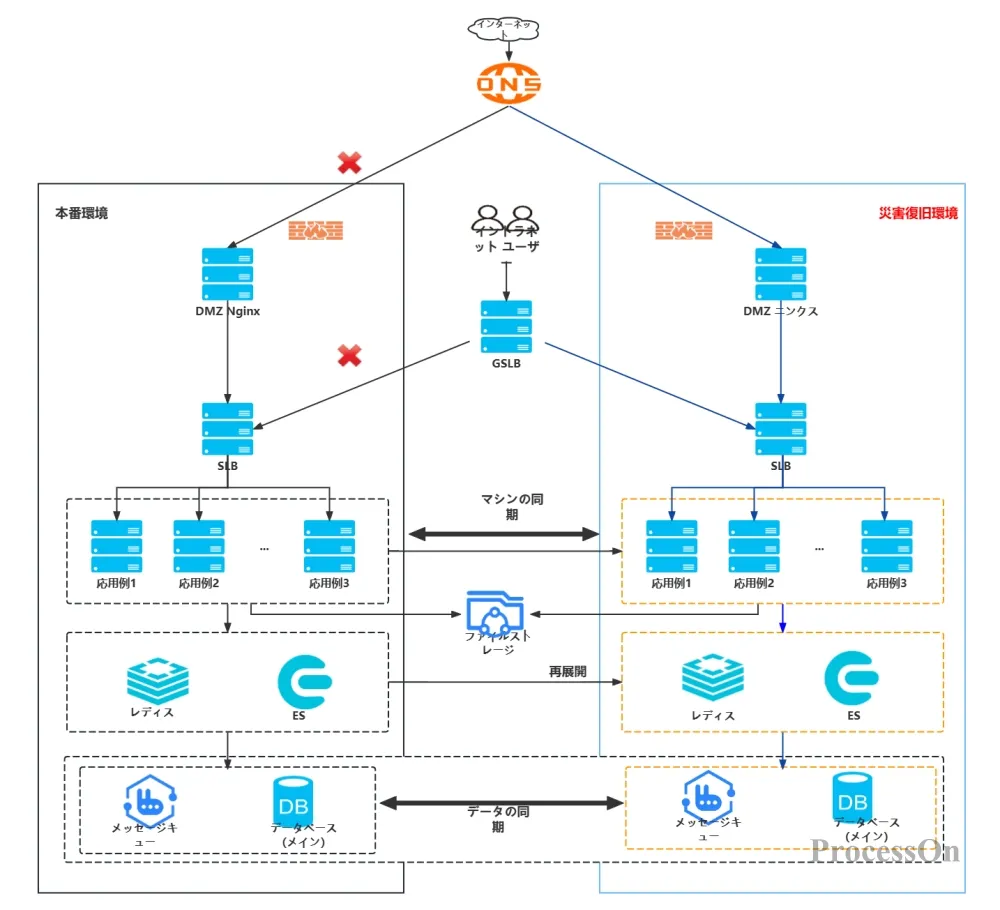

シナリオ3：災害復旧アーキテクチャと災害復旧訓練
災害復旧アーキテクチャ図は、システムの高可用性を確保するための重要なツールです。運用チームは、この災害復旧アーキテクチャ図に基づいて、災害復旧計画（DRP）を作成し、定期的な災害復旧切り替え訓練を実施し、データ同期リンクの有効性、切り替えプロセスの実現可能性、およびフォールバック計画の信頼性を検証します。また、この災害復旧アーキテクチャ図は、システムの高可用性機能を経営陣に報告するための視覚的な補助ツールとしても機能します。図には、ローカルのアクティブ/アクティブ構成やオフサイトの災害復旧など、システムが災害復旧機能を備えているかどうかが明確に示されます。
定義と用途

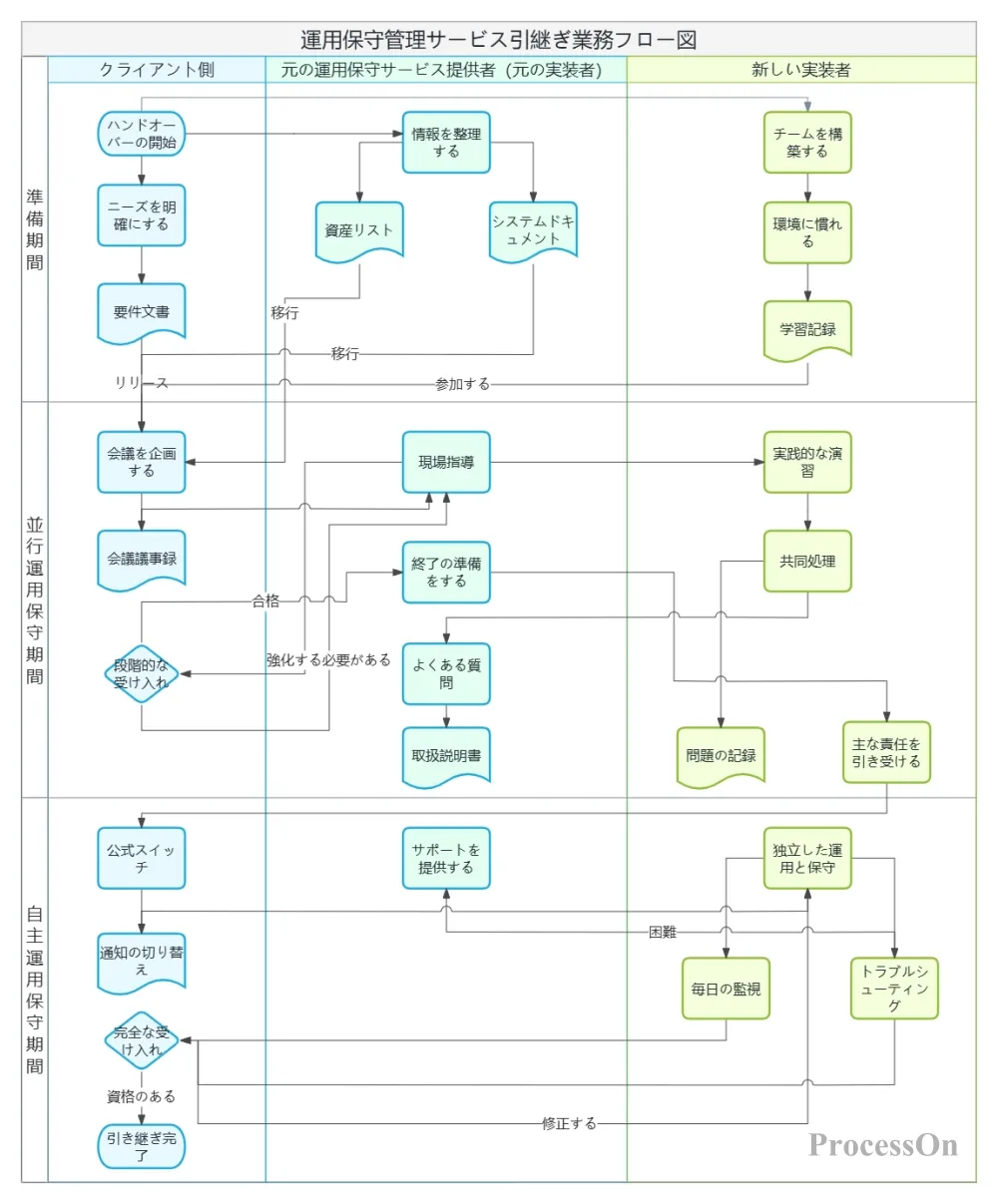

運用保守フローチャートは、標準化された運用保守プロセスをグラフィカルに表現するツールです。完全な運用保守プロセスを複数のステップに分解し、各ステップの実行者、判断条件、入力と出力、および例外分岐を明確に定義します。これにより、運用保守作業が個人の経験に頼るのではなく、統一された再現可能な標準化されたプロセスに従うことが保証されます。
フローチャート記号の規格
標準的なフローチャートでは、統一された記号体系が使用されます。角丸長方形は「開始/終了」、長方形は「処理/操作ステップ」、ひし形は「判断/決定ノード」、平行四辺形は「入力/出力」を表し、矢印は流れの方向を示します。標準化された記号を使用することで、チーム間でもシームレスな可読性が確保されます。
典型的なアプリケーションシナリオ
障害訓練と事後検討：障害訓練では、フローチャートは実行が標準化されているかどうかを確認するための「標準的な回答」として機能します。障害事後検討では、フローチャートを使用してどのステップが逸脱したかを分析します。

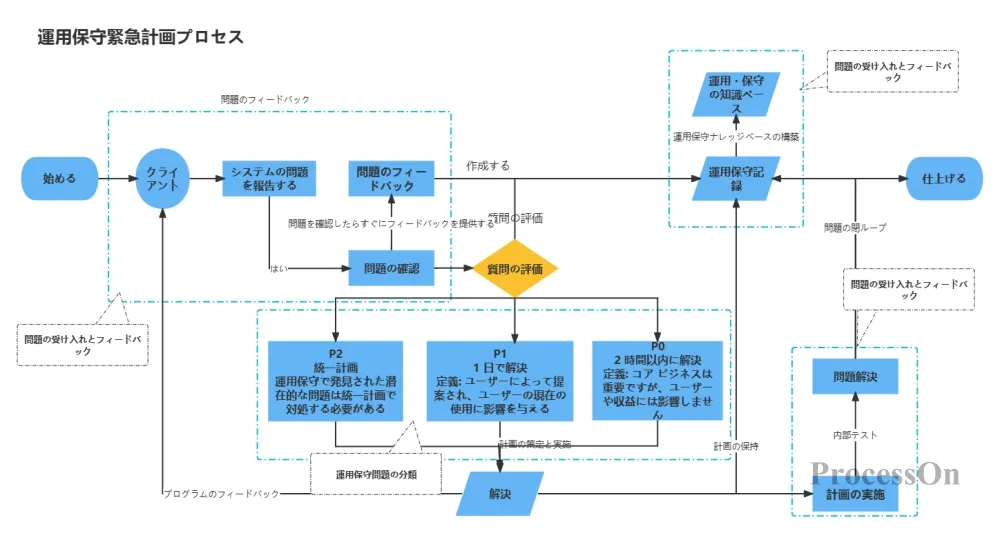

ITソフトウェアの運用および保守管理 - 運用および保守対応プロセス
多くの人が初めてビジュアライゼーションを作成する際、CPU、メモリ、ディスク、IO、帯域幅、Pod ステータス、スレッド プールなど、すべてのデータを 1 つのチャートに詰め込もうとします。その結果、パネルを 8 ページもスクロールしなければならなくなり、最終的には開くことすら面倒になってしまいます。
正しいアプローチ：各グラフは、1つの主要指標または1つの特定の問題に焦点を当てるべきです。1つのグラフに情報を詰め込むよりも、複数のグラフを用意する方が効果的です。
運用指標は、単純明快な方法で提示されるべきではなく、レベル別に分類される必要がある。
インフラストラクチャ層：ノードリソースとサービスステータス – 最前線の運用エンジニア向け
アプリケーション層：インターフェースの処理時間と例外発生回数 – SREおよび開発者向け
ビジネスレイヤー：支払い成功率、コンバージョン率 – 管理者およびビジネス関係者向け
優れたグラフは、データを表示するだけでなく、情報も伝達する。
色は意味のあるものにするべきです。緑は通常、オレンジは警告、赤は警報を表します。
しきい値を設定する：チャートに正常範囲とアラームしきい値を明確にマークします。
異常のラベル付け：システムに問題が発生した場合、グラフには「滑らかな線」ではなく、明確なラベルが表示されるべきです。
運用チャートは、一度作成すれば1年間そのまま使えるような静的な文書ではありません。システムやアーキテクチャ、監視指標が変化するにつれて、チャートもそれに合わせて更新する必要があります。ProcessOnなどのオンラインチャート作成ツールを使用すれば、いつでも変更でき、リアルタイムで同期できるため、チーム全員が最新バージョンを確認できます。
ProcessOnは、プロフェッショナルなオンラインチャート作成およびコラボレーションプラットフォームとして、運用・保守担当者にワンストップのチャート作成ソリューションを提供します。
豊富なテンプレートライブラリ：ProcessOnテンプレートコミュニティは、運用保守サービス保証システムアーキテクチャ図、IT運用保守アーキテクチャ図、運用保守システムサービスフローチャート（スイムレーン図）、セキュリティ運用保守マインドマップなど、多数の運用保守シナリオテンプレートを提供しています。これらのテンプレートは、監視と検査、緊急対応、障害レビュー、反復最適化など、運用保守チェーン全体を網羅しています。
複数の種類の図に対応しています。ネットワークトポロジー図、デプロイメントアーキテクチャ図、スイムレーンフローチャート、ER図、マインドマップなど、ProcessOnはあらゆる種類の図を簡単に作成できます。
チームコラボレーション：複数のユーザーによるリアルタイムのオンライン共同編集をサポートします。運用保守チームは、同じアーキテクチャ図やフローチャートを共同で管理し、情報の同期を確保できます。アーキテクチャ図はライフサイクル全体のガバナンス記録をサポートし、ワンクリックでアーキテクチャの進化を表示・比較できます。
ワンクリックで再利用：適切なテンプレートを見つけたら、ワンクリックで複製し、内容を直接変更して使用できます。これにより、ゼロから描く時間を大幅に節約できます。
Q1 ：運用・保守トポロジー図を作成するのに最適なツールは何ですか？
A：ツールを選ぶ際の主な考慮事項は、チームコラボレーションのニーズと必要な専門知識レベルです。ProcessOnのドラッグ＆ドロップインターフェースと豊富なアイコンライブラリは、日常的なニーズには十分対応できます。システムに組み込まれているアイコンライブラリが要件を満たさない場合は、ローカルアイコンをアップロードすることも可能です。
Q2 ：運用・保守フローチャートにはどのような主要要素を含めるべきですか？
A: 完全な運用および保守フローチャートには、次の要素を含める必要があります。①開始点と終了点（トリガー条件と終了状態）。②各ステージの実行役割（誰がタスクを実行するか）。③決定ノード（「ルーチン障害か複雑な障害か」などの判断条件） 。④入力と出力（各ステージが必要とするもの、および各ステージが生成するもの）。⑤異常処理パス（ステージが失敗した場合の代替ソリューション）。スイムレーン図を使用すると、さまざまな役割の責任を明確に区別できます。
Q3 ：運用・保守チャートはどのくらいの頻度で更新されますか？
A：チャートの種類によって更新頻度は異なります。監視ダッシュボードはリアルタイムまたはほぼリアルタイム（数秒から数分）で更新されます。トレンドレポートは日次/週次/月次で集計されます。トポロジ図やアーキテクチャ図は、インフラストラクチャの変更（サーバーの追加、ネットワークの調整、クラウドへの移行など）が発生したときに更新されます。フローチャートは、プロセスの最適化や組織の再編が行われたときに更新されます。チャートには、更新日時と理由を記録する「バージョン管理」メカニズムを確立することをお勧めします。
Q4 ：非技術者にも理解しやすいように、運用・保守チャートを作成するにはどうすればよいですか？
A: 重要なのは簡略化ではなく翻訳です。① 専門用語ではなくビジネス用語を使用する（例：「認証サービス QPS」ではなく「ユーザーログイン成功率」）。② 色を使用してステータス情報を伝える（緑＝良好、黄＝警告、赤＝失敗）。③ チャートに必要な注釈としきい値ラベルを追加する。④ 経営陣に「概要ビュー」を提供し、基盤となる技術指標ではなくビジネス指標に焦点を当てる。ProcessOn のチャートは、さまざまな役割の読者がチャートの意味を理解できるように、テキスト注釈と説明を追加することをサポートしています。
Q5 ： ProcessOnの運用・保守テンプレートは直接使用できますか？
A: はい。ProcessOnテンプレートコミュニティにあるすべての運用保守テンプレートは「ワンクリッククローン」に対応しています。クローン作成後、すべてのグラフィック、テキスト、接続を自由に編集・変更できます。デバイス名の変更、アイコンの置き換え、ノードの追加または削除、プロセス手順の調整など、会社の実際の状況に合わせて内容を調整し、ゼロから作成することなく、数分でプロフェッショナルなエンタープライズレベルの運用保守図を作成できます。
