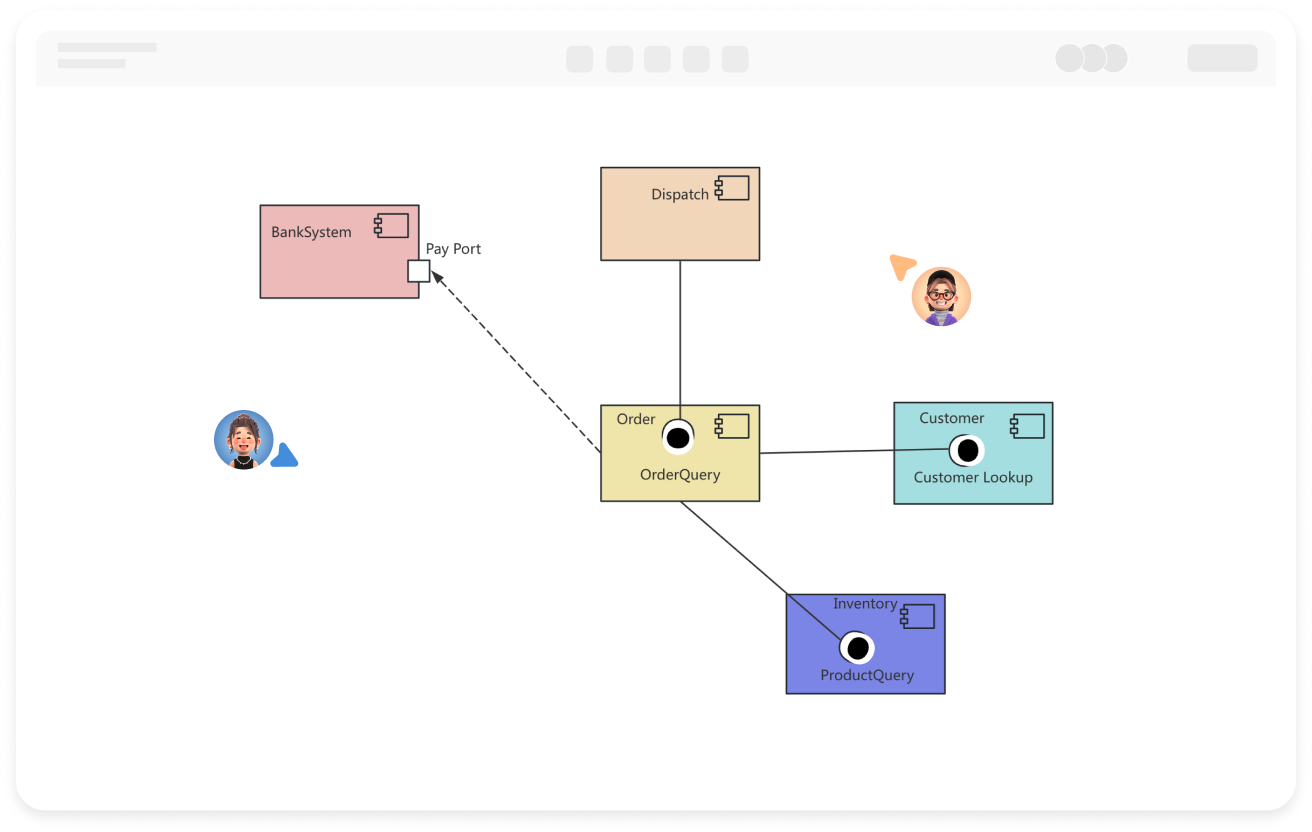

コンポーネント図はコンポーネント間の論理的な関係を説明します。

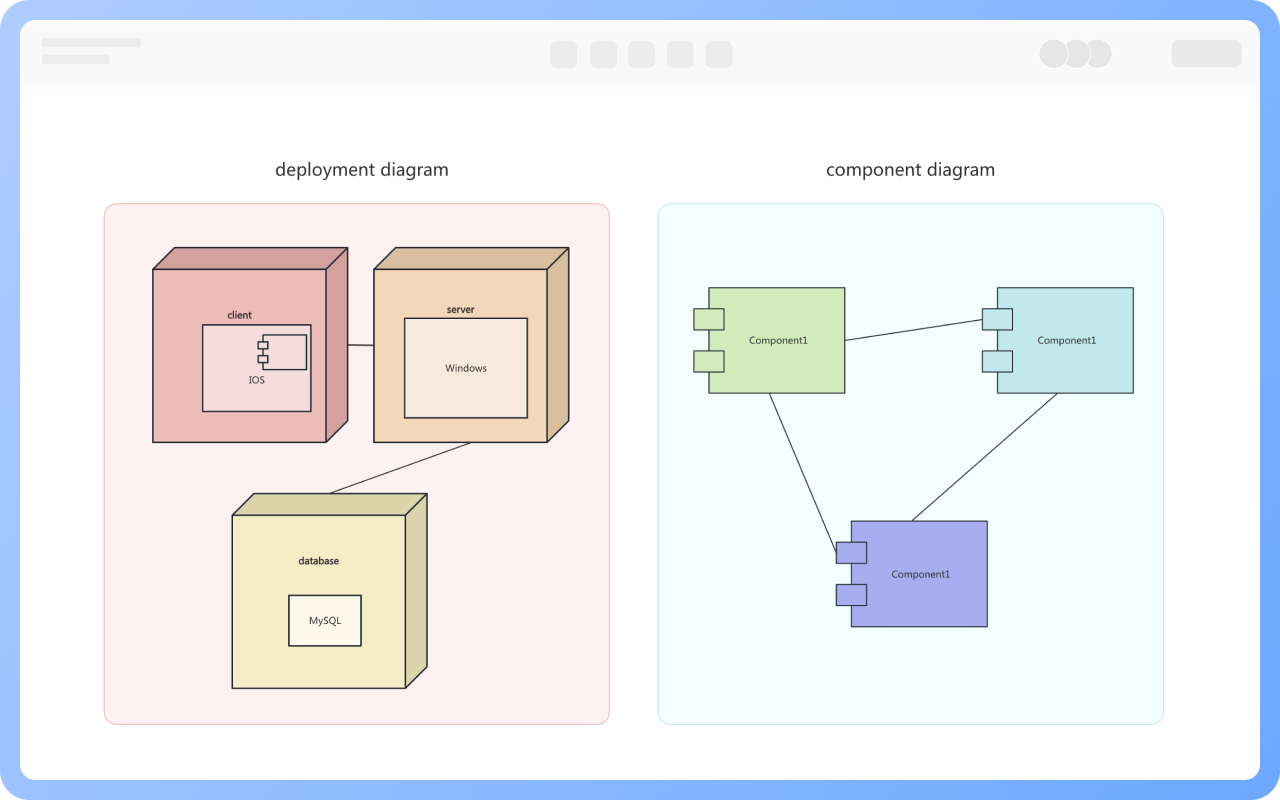

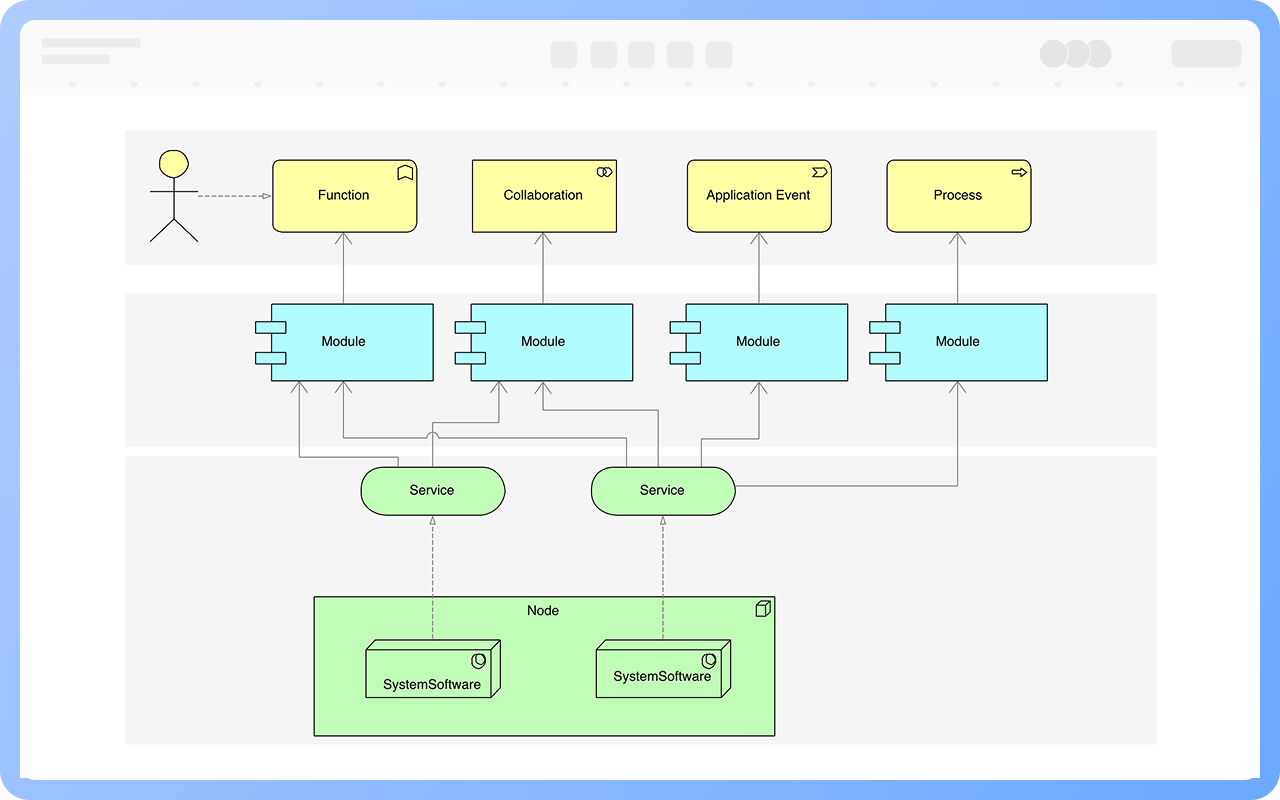

デプロイメント図はこの基礎の上に、システムハードウェアの物理的なトポロジー構造とその上で実行されるソフトウェアをさらに詳しく記述します。

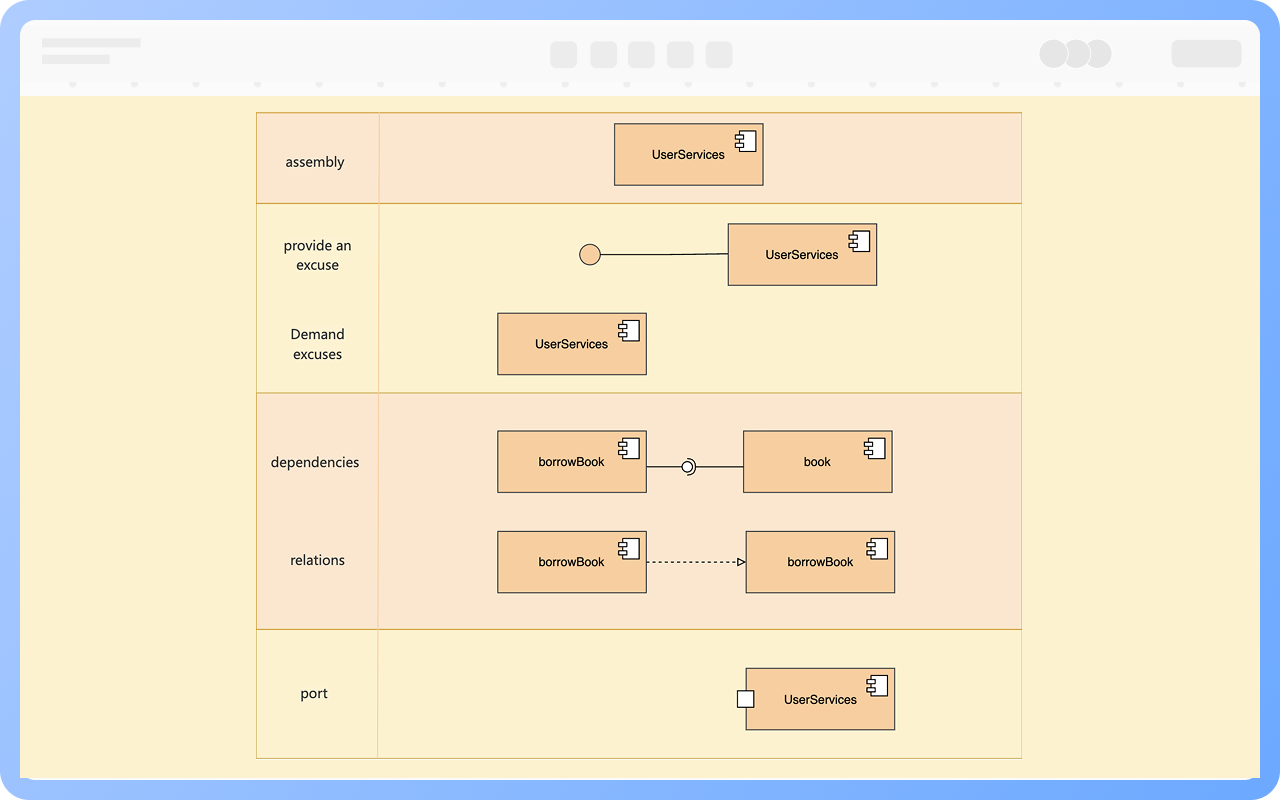

コンポーネント：コンポーネントは良好なインターフェースを定義した、交換可能な物理的な実装単位であり、通常は実際に存在する物理的なオブジェクトを表し、左側に小さな矩形が2つ突出した矩形で表されます。

インターフェース：提供インターフェースはエクスポートインターフェースとも呼ばれ、コンポーネントが提供するサービスの集合であり、インターフェースとコンポーネント間の実装関係で表すことができます；要求インターフェースはインポートインターフェースとも呼ばれ、コンポーネントが他のコンポーネントに対応するサービスを要求する際に従うインターフェースであり、依存関係で表されます。

関係：コンポーネント間-->依存関係、2つのコンポーネントのクラスに汎化関係があるか使用関係がある場合、依存を追加できます；コンポーネントとインターフェース間-->依存または実装。

ポート：uml2.0で導入された概念で、ポートはコンポーネント上の1つのインタラクションポイントを指定し、このインタラクションポイントを通じて、コンポーネントは環境、他のコンポーネント、または内部コンポーネントと通信できます。コンポーネントの境界上の小さな矩形で表されます。

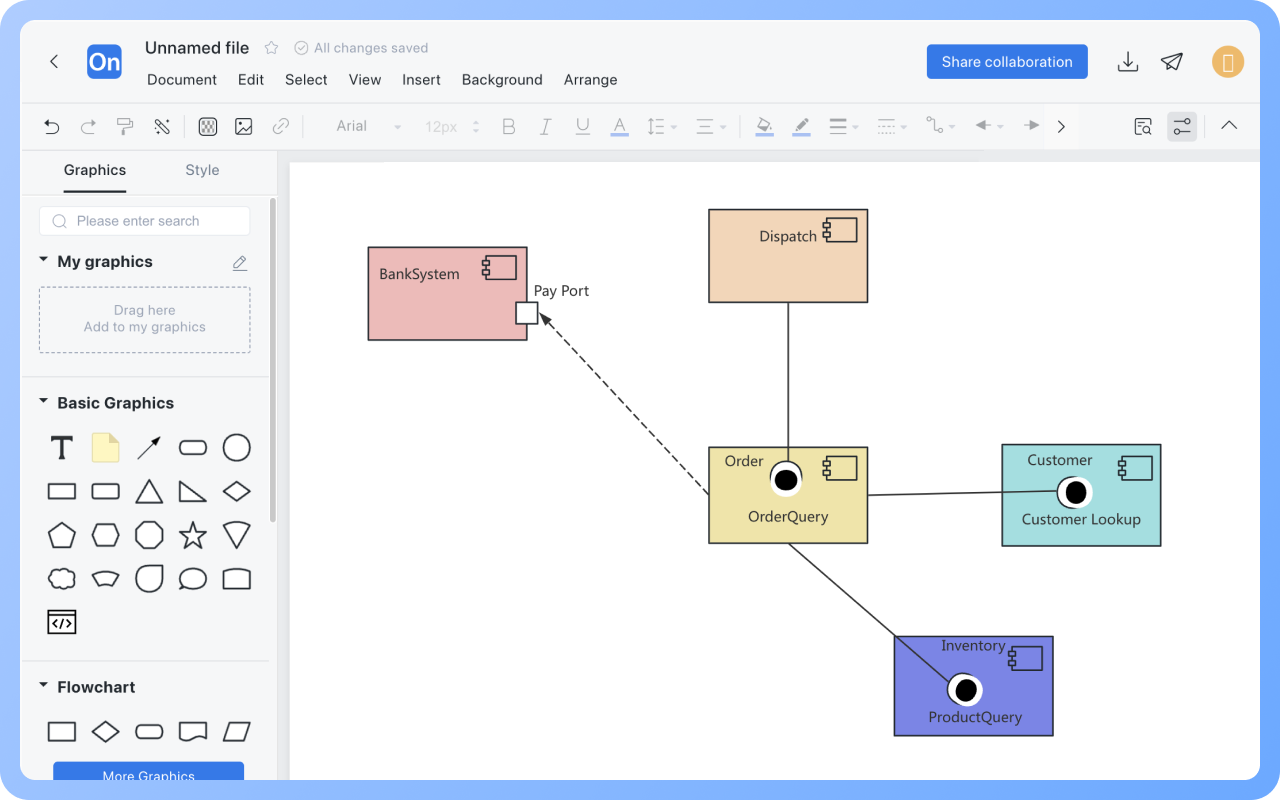

シンプルコンポーネント図：相互に協力するクラスを1つのコンポーネントに組織します。

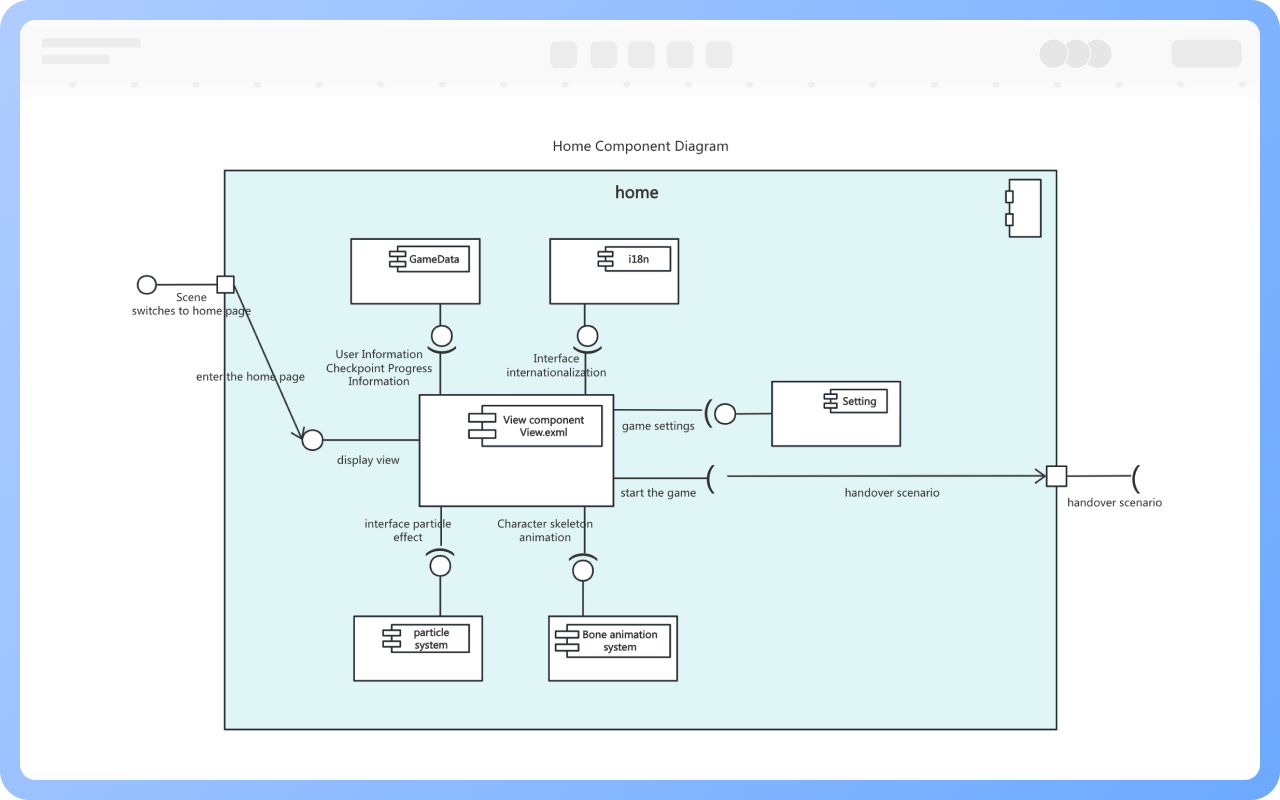

ネストコンポーネント図：ネストされたコンポーネント図を使用してコンポーネントの内部構造を表します。

コンポーネント間はポートで接続され、ポート間はコネクタで接続されますが、一般的にはあまり使用されません。

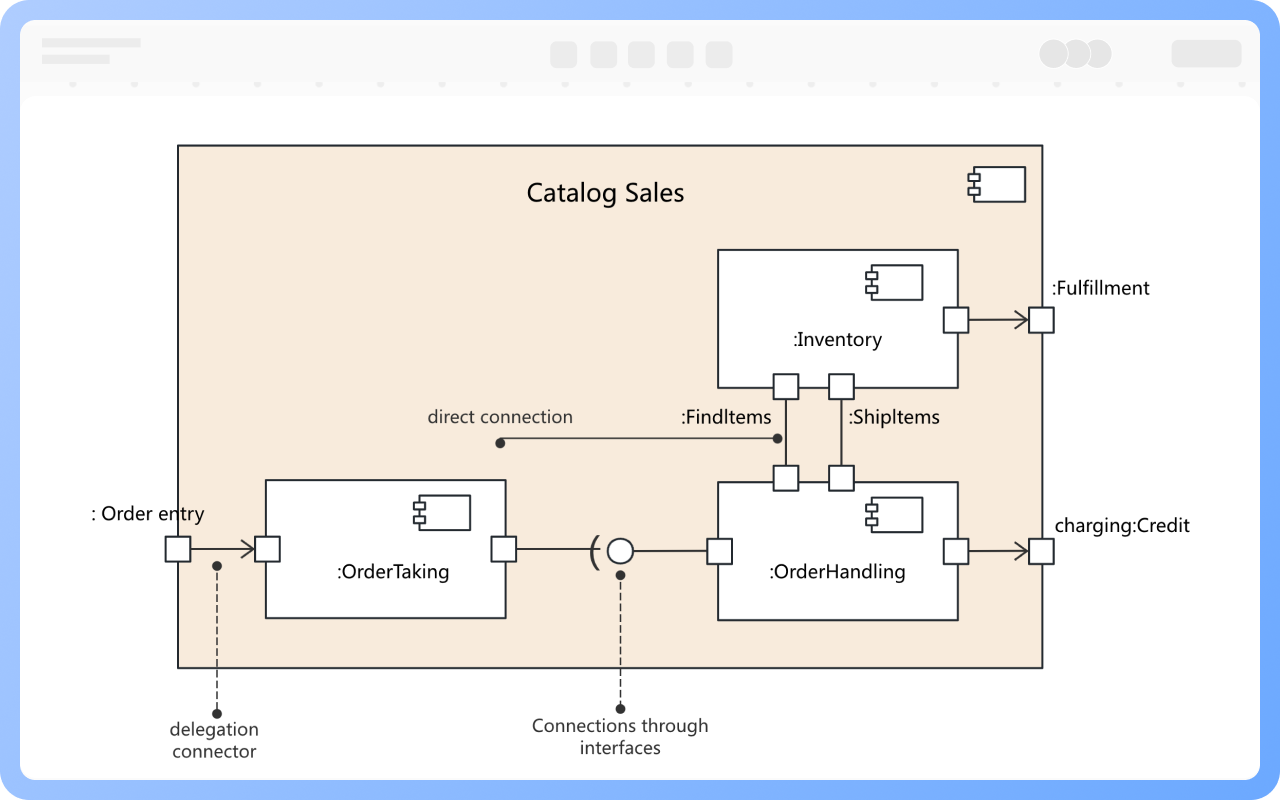

コネクタは直接コネクタ、インターフェースコネクタ、委任コネクタの3種類に分けられます。

1，複数のチームで協力して開発
2，マイクロサービスまたはモジュール化アーキテクチャ
3，明確なインターフェース制約のあるシステム
4，デプロイが分離されたコンポーネント（フロントエンド、バックエンド、データベースなど）

1，モジュール化とデカップリングに注力すること、コンポーネント図の主な価値はシステムの階層と依存関係を明確に示すことです；
2，標準的な記号とインターフェースの注釈を使用することで、図の可読性と一貫性を高めることができます；
3，クラス図/デプロイメント図と組み合わせて使用することで、構造、動作、デプロイメントの完全なビューを提供します；
4，コンポーネント図をクラス図として描かないようにし、コンポーネント図はシステムの「構造」を表し、「実装の詳細」ではありません。
