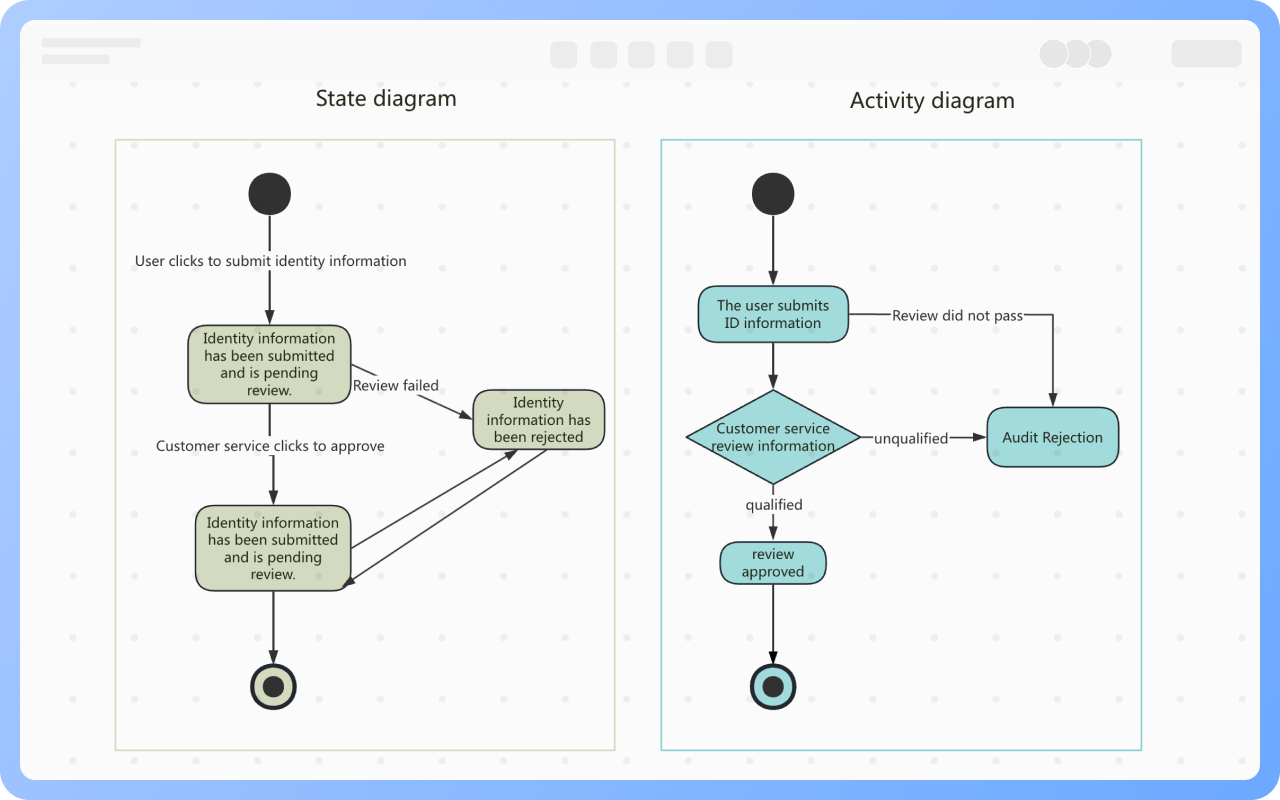

状態図は状態を中心に表現する、角丸長方形は状態を示し、遷移線に書かれている内容は活動図の活動に対応します。

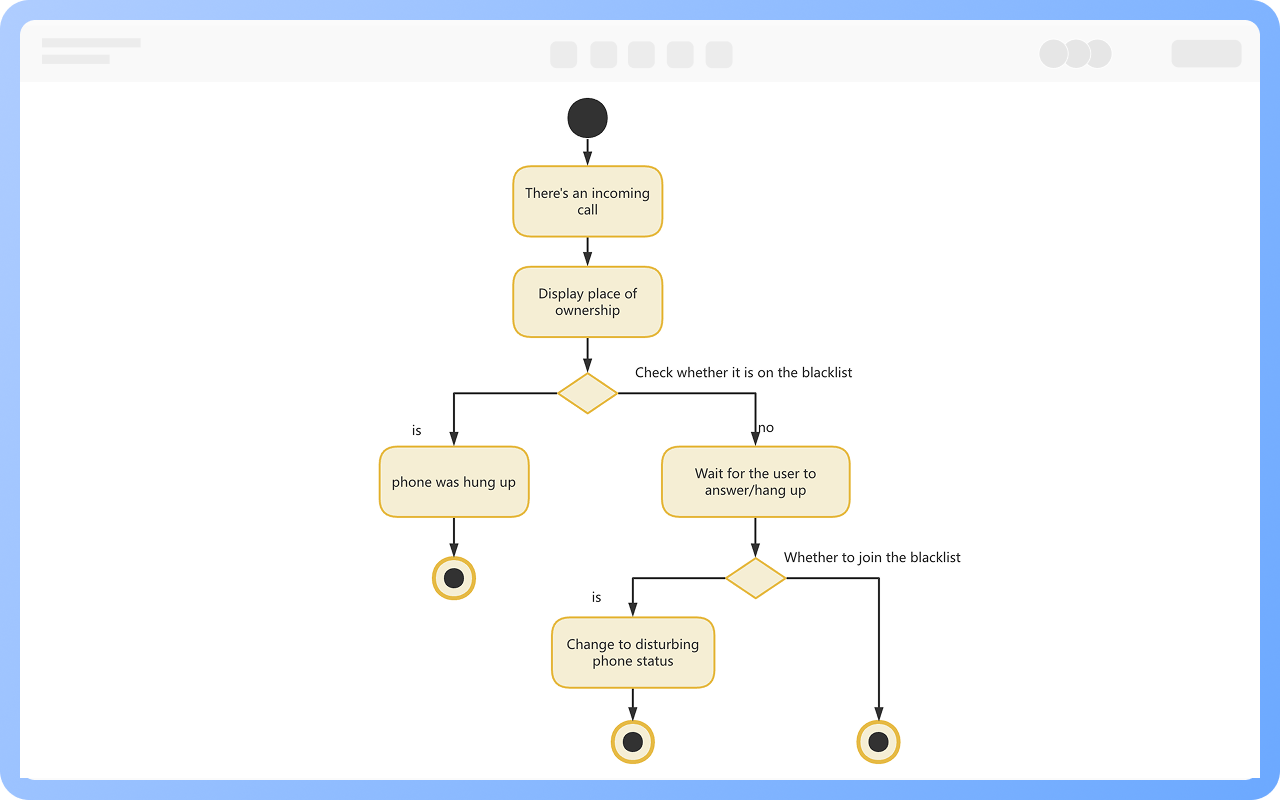

活動図は活動を中心に表現する、角丸長方形は活動を示し、遷移線には通常内容を書かず、判断を行う際に線上に判断条件を書きます。

状態とは、オブジェクトがそのライフサイクル中に、特定の条件を満たし、特定の活動を実行し、または特定のイベントを待機する状況を指し、角丸長方形で表します。

初期状態：状態マシン図の開始を表し、実線の円で表します。状態マシン図には1つの初期状態しかありません。

終了状態：状態マシン図の終了を表し、実線の円環で表します。状態マシン図には複数の終了状態が存在することがあります。

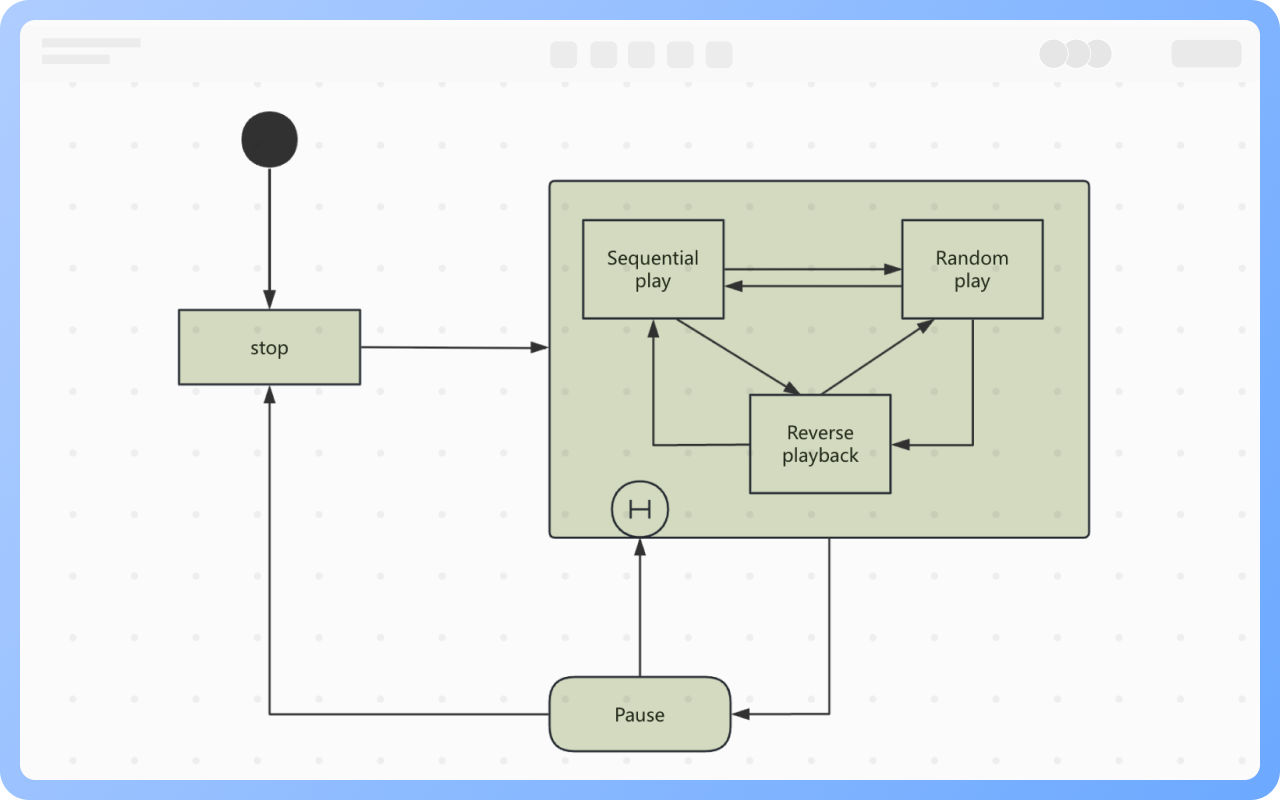

組み合わせ状態：組み合わせ状態は状態内に子状態がネストされた状態であり、状態が同時に存在するかどうかに基づいて、順序子状態と並列子状態に分けられます。

履歴状態：履歴状態は擬似状態であり、状態が再びその組み合わせ状態に遷移する際に、前回退出した時の子状態にいるべきで、組み合わせ状態の初期状態から始めるべきではありません。

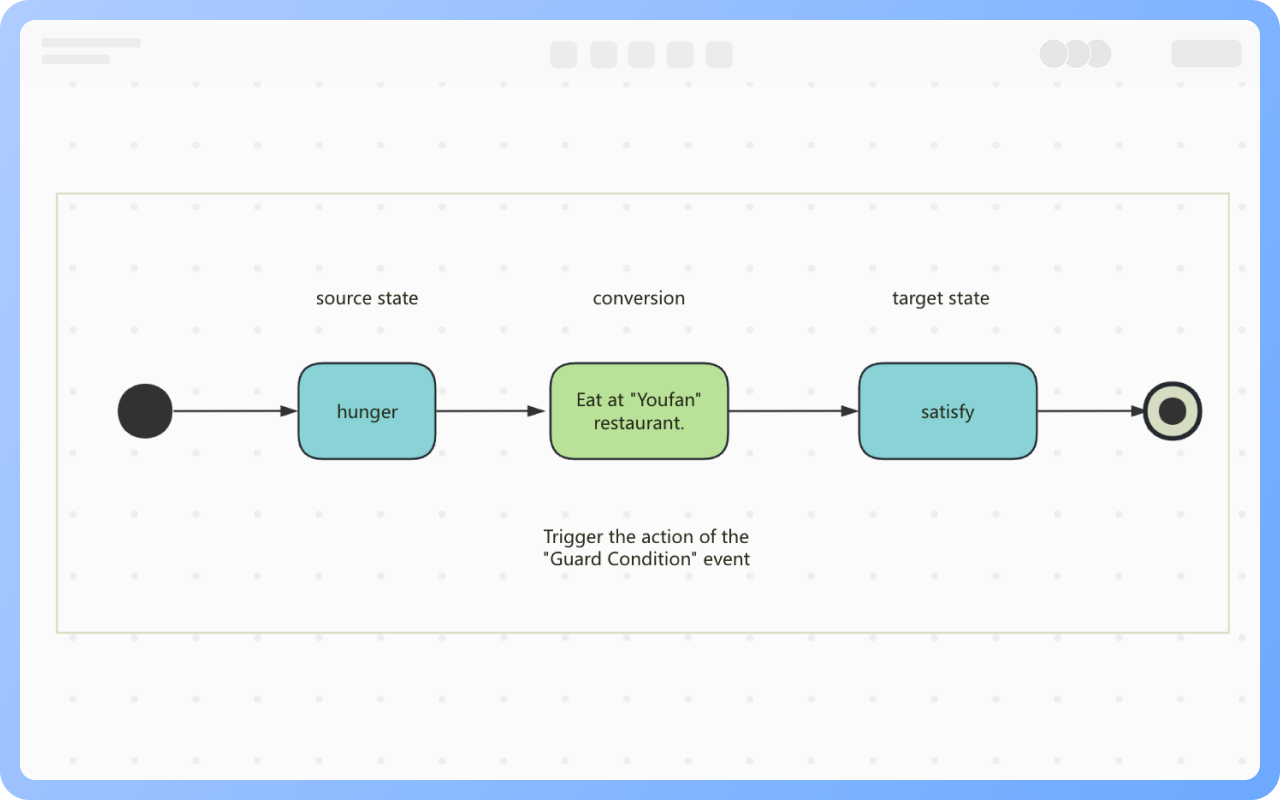

遷移は2つの異なる状態間の関係であり、オブジェクトが源状態で一定の動作を実行し、特定のイベントが発生し特定の警戒条件が満たされたときに、目標状態に入ることを示します。

トリガーイベント：遷移の誘因であり、信号、イベント、条件変化、時間式などが含まれます。
警戒条件：論理式であり、トリガーイベントが発生し警戒条件が真であるときに、遷移が活性化されます。
動作：代入操作や算術演算であることもあり、または動作シーケンスであり、他のオブジェクトにメッセージを送信し、操作を呼び出し、戻り値を設定し、オブジェクトを作成または破壊することを含みます。

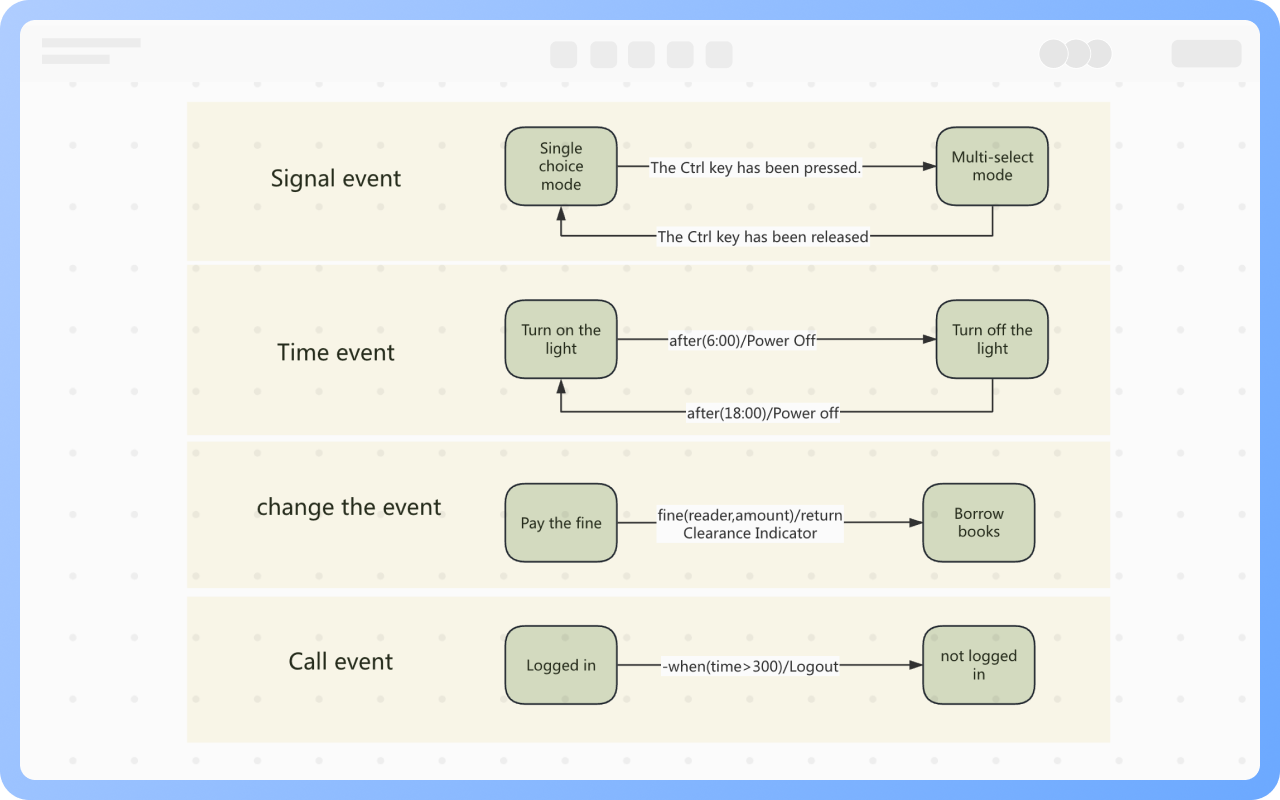

信号イベント：オブジェクトが信号を受信するイベントを指し、その受信信号のイベントが状態の変換を引き起こします。

時間イベント：時間の経過を表し、時間条件が満たされたときに特定のイベントをトリガーする可能性があります。時間は相対的でも絶対的でもあり得ます。

変更イベント：特定の属性値に依存する論理式で表される条件が満たされたときに、イベントが発生します。

呼び出しイベント：オブジェクトが呼び出し要求を受信することを示し、このオブジェクトは状態の遷移を用いて操作を実現し、特定の処理過程を用いません。

コントローラー：エレベーター制御システムなど

ユーザーインターフェースフロー：ログインフローなど

ライフサイクル管理：注文、タスク、リクエストなど
