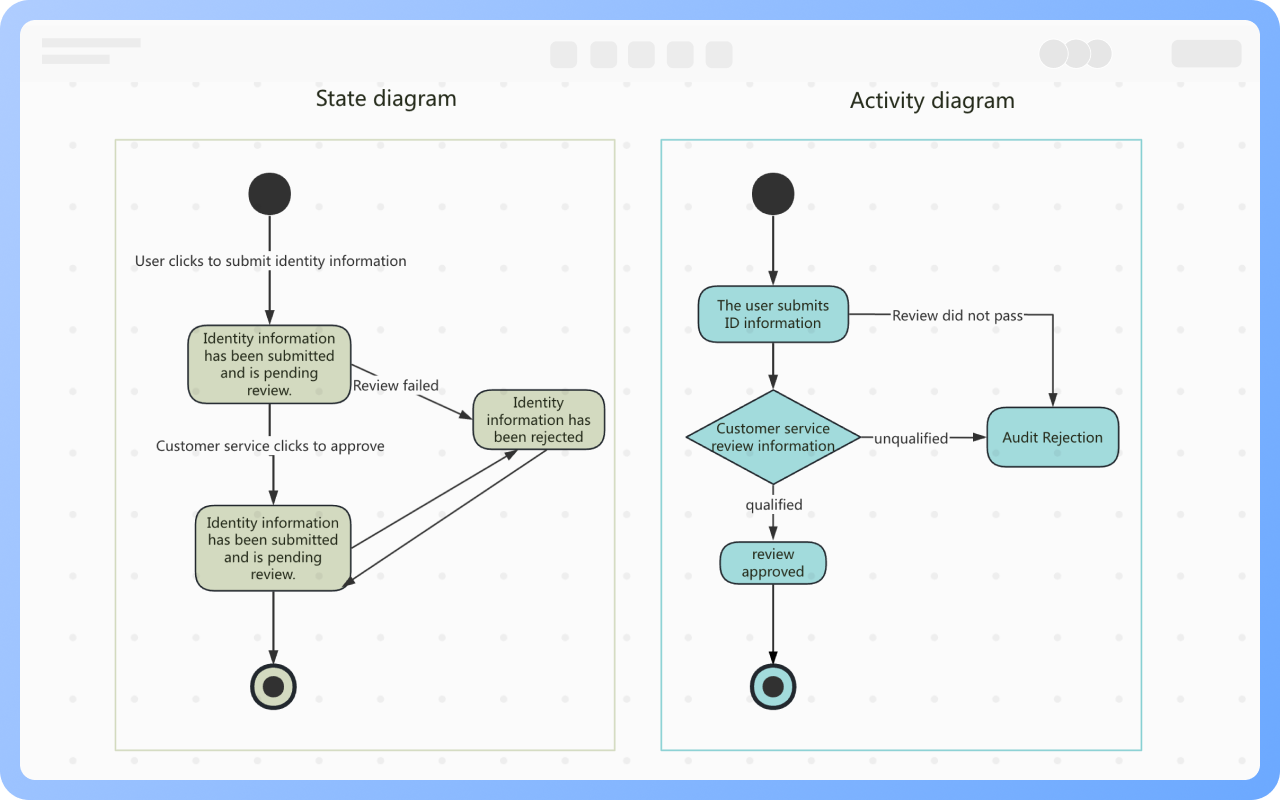

Zustandsdiagramme drücken sich um Zustände aus, abgerundete Rechtecke stellen Zustände dar, der Inhalt auf der Übergangslinie entspricht der Aktivität im Aktivitätsdiagramm.

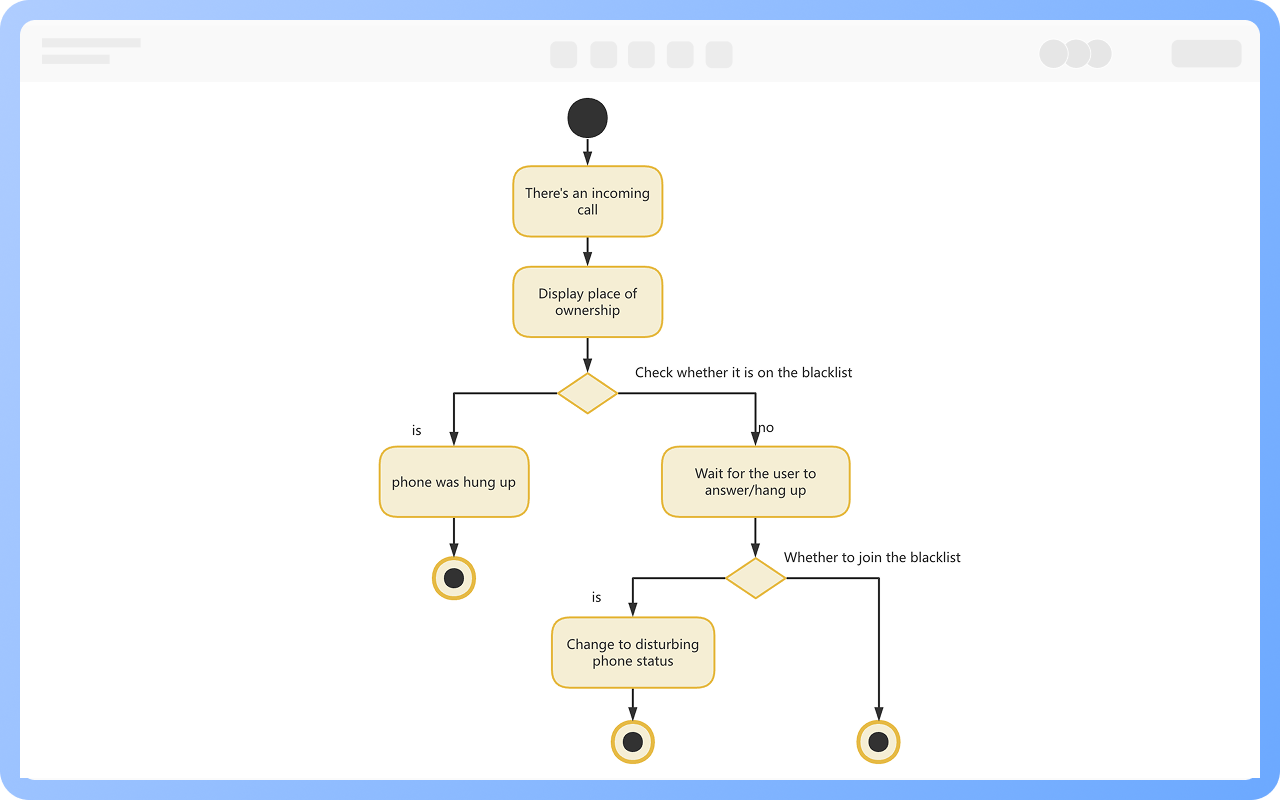

Aktivitätsdiagramme drücken sich um Aktivitäten aus, abgerundete Rechtecke stellen Aktivitäten dar, auf der Übergangslinie wird normalerweise kein Inhalt geschrieben, nur bei Entscheidungen muss die Bedingung auf der Linie angegeben werden.

Ein Zustand bezeichnet eine Situation, in der ein Objekt während seines Lebenszyklus bestimmte Bedingungen erfüllt, bestimmte Aktivitäten ausführt oder auf bestimmte Ereignisse wartet. Er wird durch ein abgerundetes Rechteck dargestellt.

Anfangszustand: Repräsentiert den Start des Zustandsdiagramms, wird durch einen ausgefüllten Kreis dargestellt, ein Zustandsdiagramm hat nur einen Anfangszustand.

Endzustand: Repräsentiert das Ende des Zustandsdiagramms, wird durch einen ausgefüllten Ring dargestellt, ein Zustandsdiagramm kann mehrere Endzustände haben.

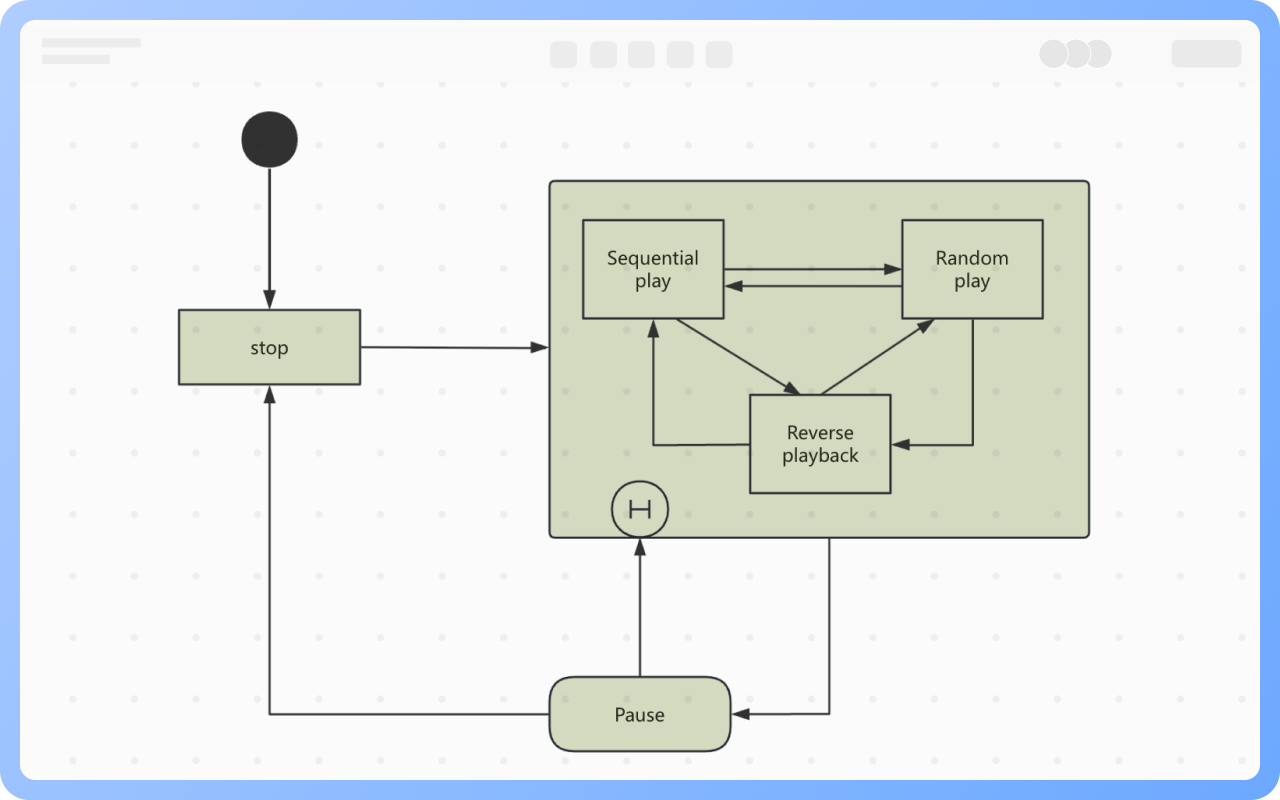

Kompositionszustand: Ein Kompositionszustand ist ein Zustand, der verschachtelte Unterzustände enthält. Je nachdem, ob die Zustände gleichzeitig existieren, werden sie in sequentielle und parallele Unterzustände unterteilt.

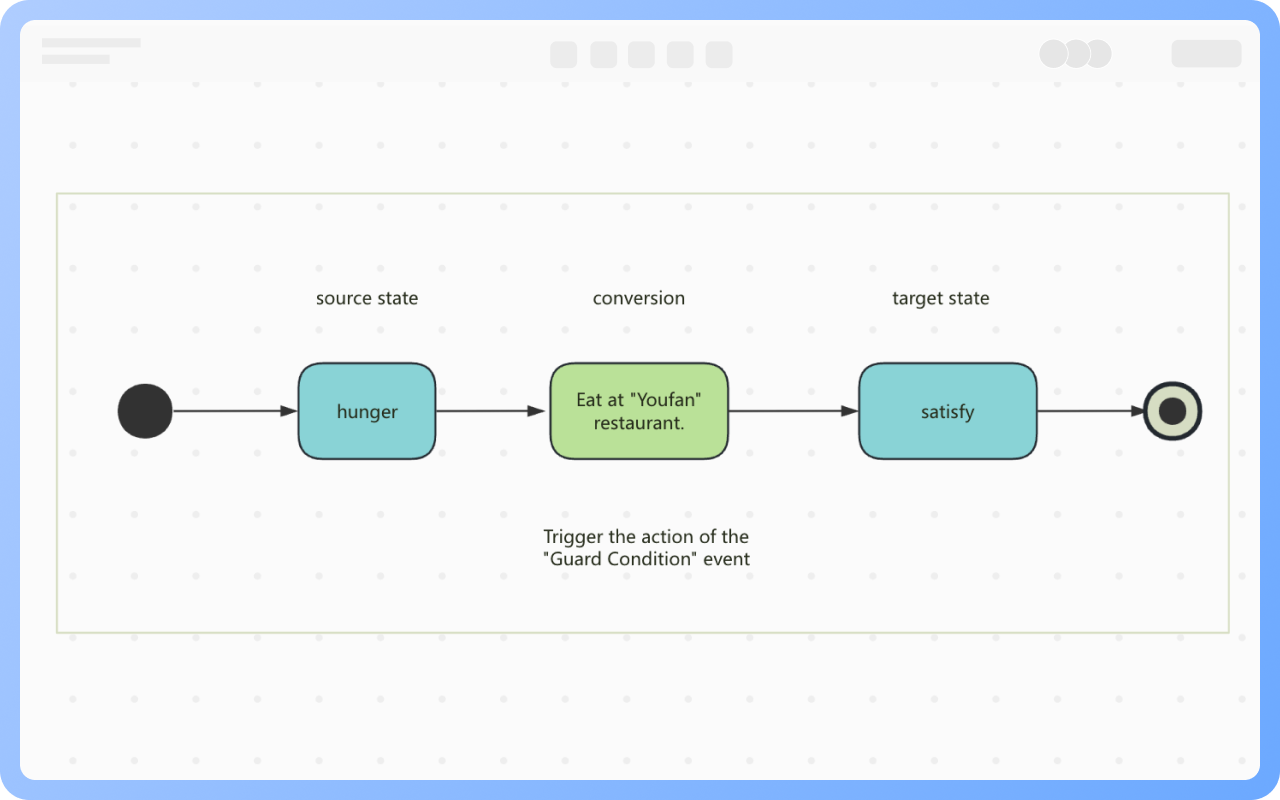

Ein Übergang ist eine Beziehung zwischen zwei verschiedenen Zuständen und zeigt an, dass ein Objekt im Quellzustand eine bestimmte Aktion ausführt und in den Zielzustand übergeht, wenn ein bestimmtes Ereignis eintritt und eine bestimmte Wächterbedingung erfüllt ist.

Auslösendes Ereignis: Ist der Auslöser für den Übergang, kann ein Signal, ein Ereignis, eine Zustandsänderung oder ein Zeitausdruck sein.
Wächterbedingung: Ist ein logischer Ausdruck, der erfüllt sein muss, damit der Übergang ausgelöst wird, wenn das auslösende Ereignis eintritt.
Aktion: Kann eine Zuweisungsoperation oder eine arithmetische Operation sein, es kann sich auch um eine Aktionssequenz handeln, die das Senden einer Nachricht an ein anderes Objekt, das Aufrufen einer Operation, das Festlegen eines Rückgabewerts, das Erstellen oder Zerstören eines Objekts umfasst.

Signalereignis: Bezieht sich auf ein Ereignis, bei dem ein Objekt ein Signal empfängt, das Empfangssignalereignis führt zu einem Zustandsübergang.

Zeitereignis: Repräsentiert den Zeitverlauf, wenn die zeitliche Bedingung erfüllt ist, kann ein Ereignis ausgelöst werden, die Zeit kann relativ oder absolut sein.

Änderungsereignis: Bezieht sich auf ein Ereignis, das eintritt, wenn die Bedingung eines logischen Ausdrucks, der von einem bestimmten Attributwert abhängt, erfüllt ist.

Aufrufereignis: Repräsentiert ein Ereignis, bei dem ein Objekt eine Anforderungsaufruf empfängt, das Objekt realisiert die Operation durch den Zustandsübergang anstelle eines spezifischen Verarbeitungsprozesses.

Controller: Wie Aufzugsteuerungssysteme

Benutzeroberflächenprozesse: Wie Anmeldeprozesse

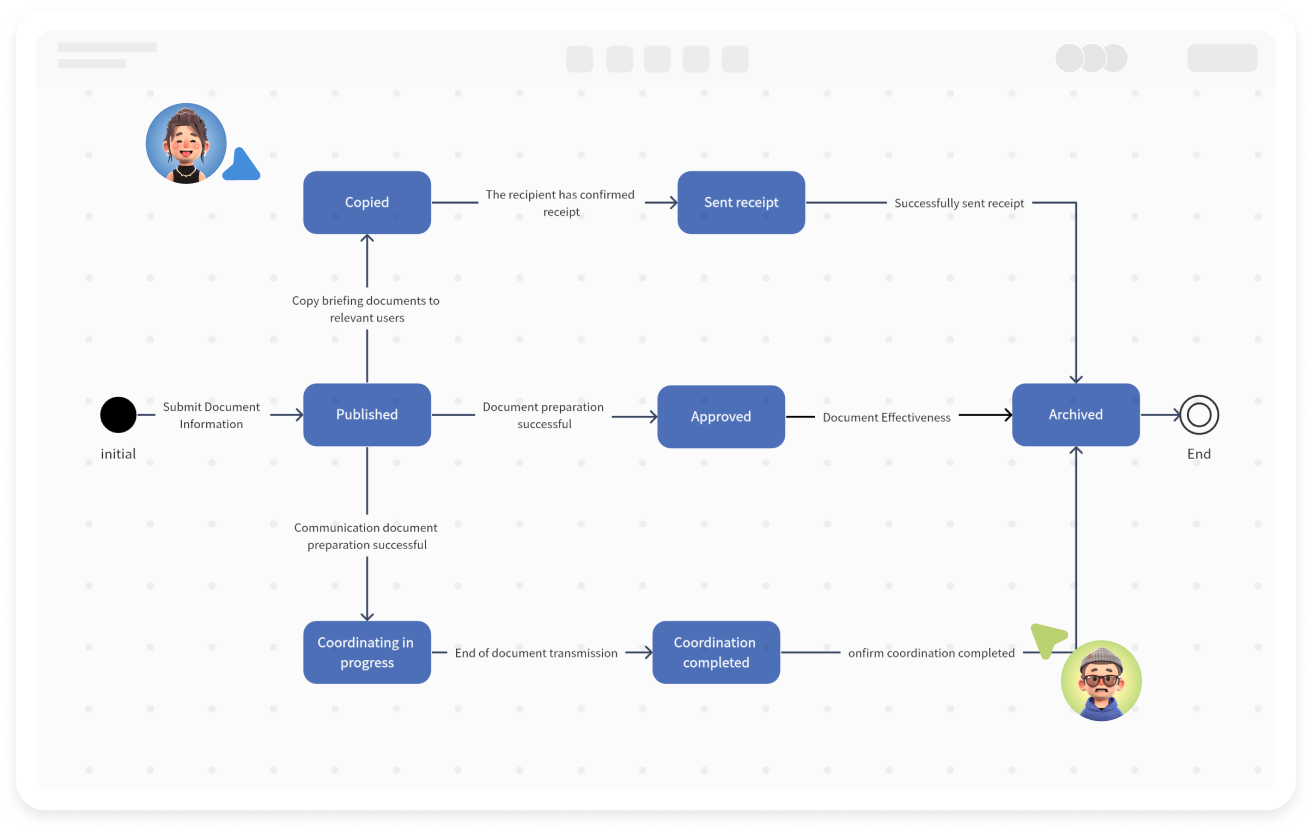

Lebenszyklusmanagement: Wie Bestellungen, Aufgaben, Anfragen usw.
