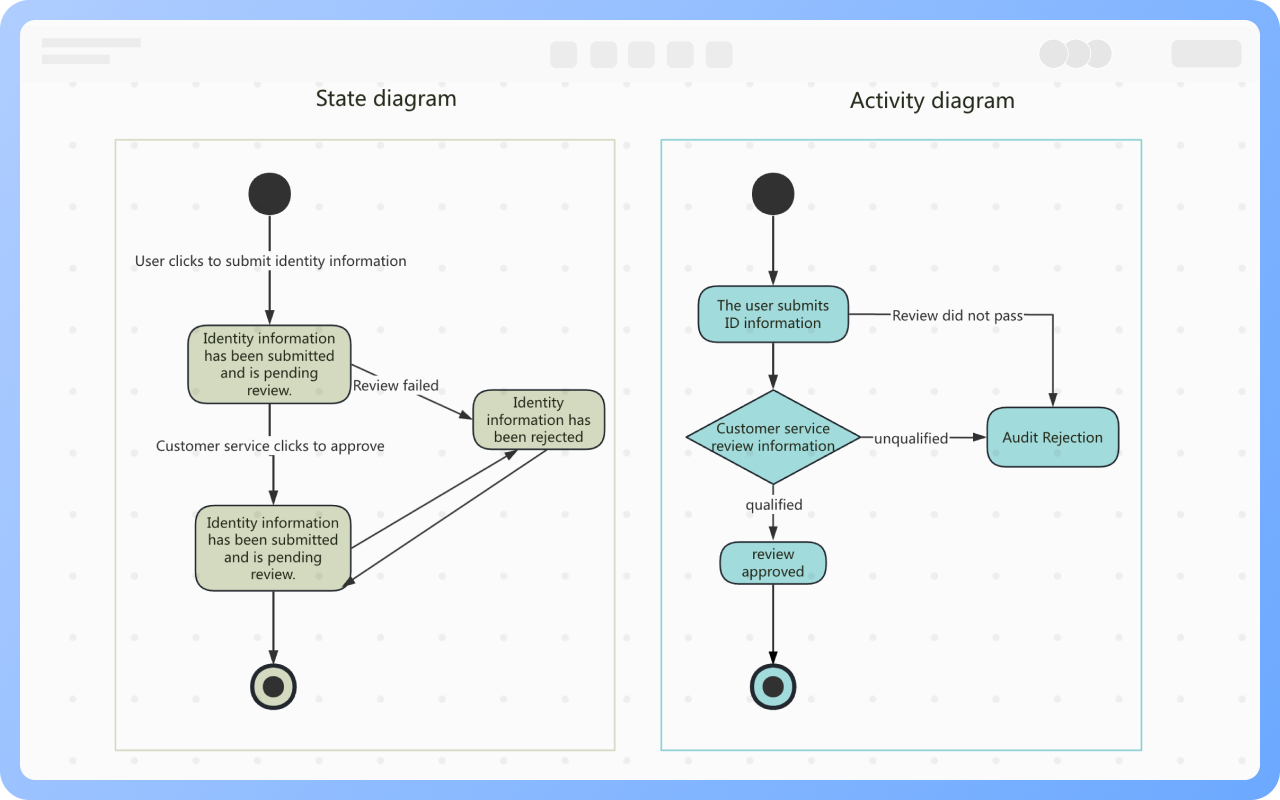

Rajah keadaan adalah ekspresi berpusatkan keadaan, segi empat tepat dengan sudut bulat mewakili keadaan, kandungan yang ditulis pada garis peralihan sepadan dengan aktiviti dalam rajah aktiviti.

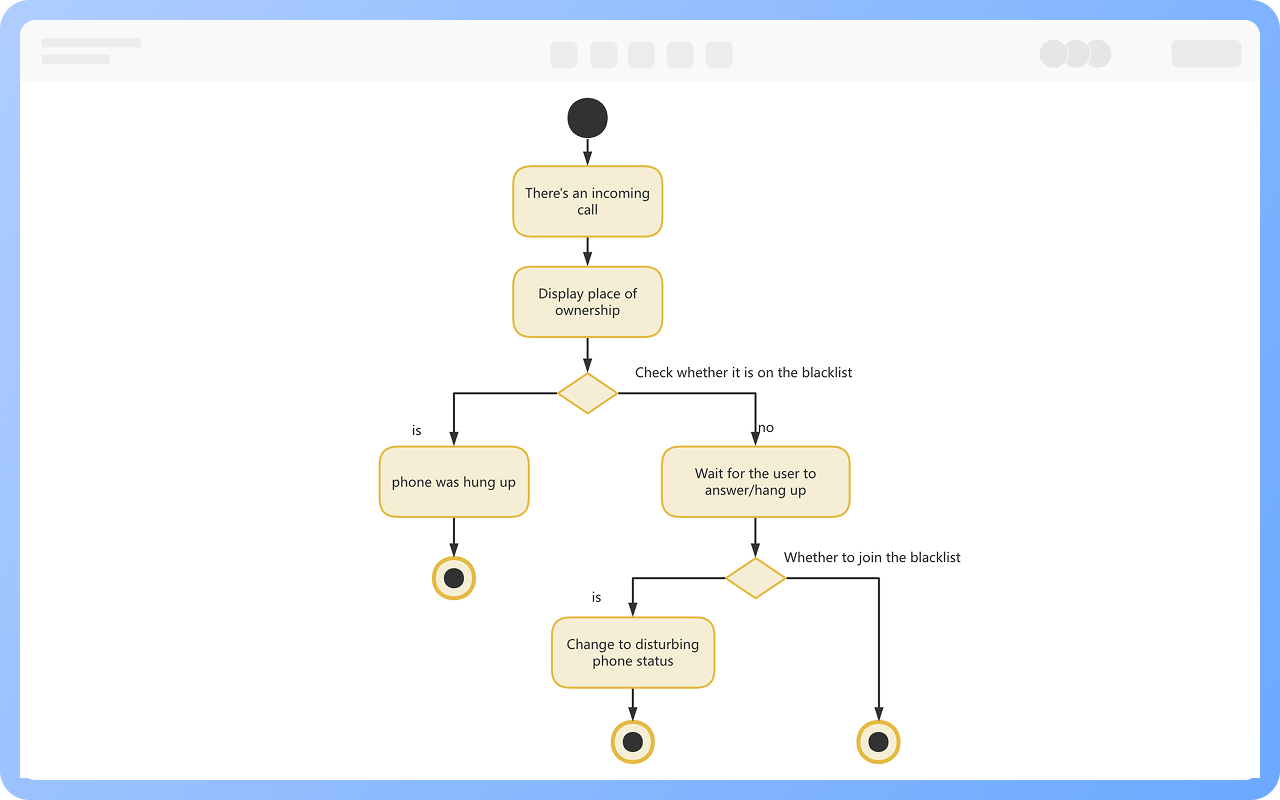

Rajah aktiviti adalah ekspresi berpusatkan aktiviti, segi empat tepat dengan sudut bulat mewakili aktiviti, kandungan biasanya tidak ditulis pada garis peralihan, hanya apabila membuat keputusan, syarat keputusan perlu ditulis pada garis tersebut.

Keadaan merujuk kepada situasi di mana objek memenuhi syarat tertentu, melaksanakan aktiviti tertentu atau menunggu kejadian tertentu dalam kitaran hayatnya, diwakili oleh segi empat tepat dengan sudut bulat.

Keadaan awal: Mewakili permulaan rajah mesin keadaan, diwakili oleh bulatan penuh, satu rajah mesin keadaan hanya mempunyai satu keadaan awal.

Keadaan akhir: Mewakili akhir rajah mesin keadaan, diwakili oleh cincin penuh, satu rajah mesin keadaan boleh mempunyai beberapa keadaan akhir.

Keadaan gabungan: Keadaan gabungan adalah keadaan yang mempunyai keadaan anak bersarang di dalamnya, dibahagikan kepada keadaan anak berurutan dan keadaan anak serentak berdasarkan sama ada keadaan wujud serentak.

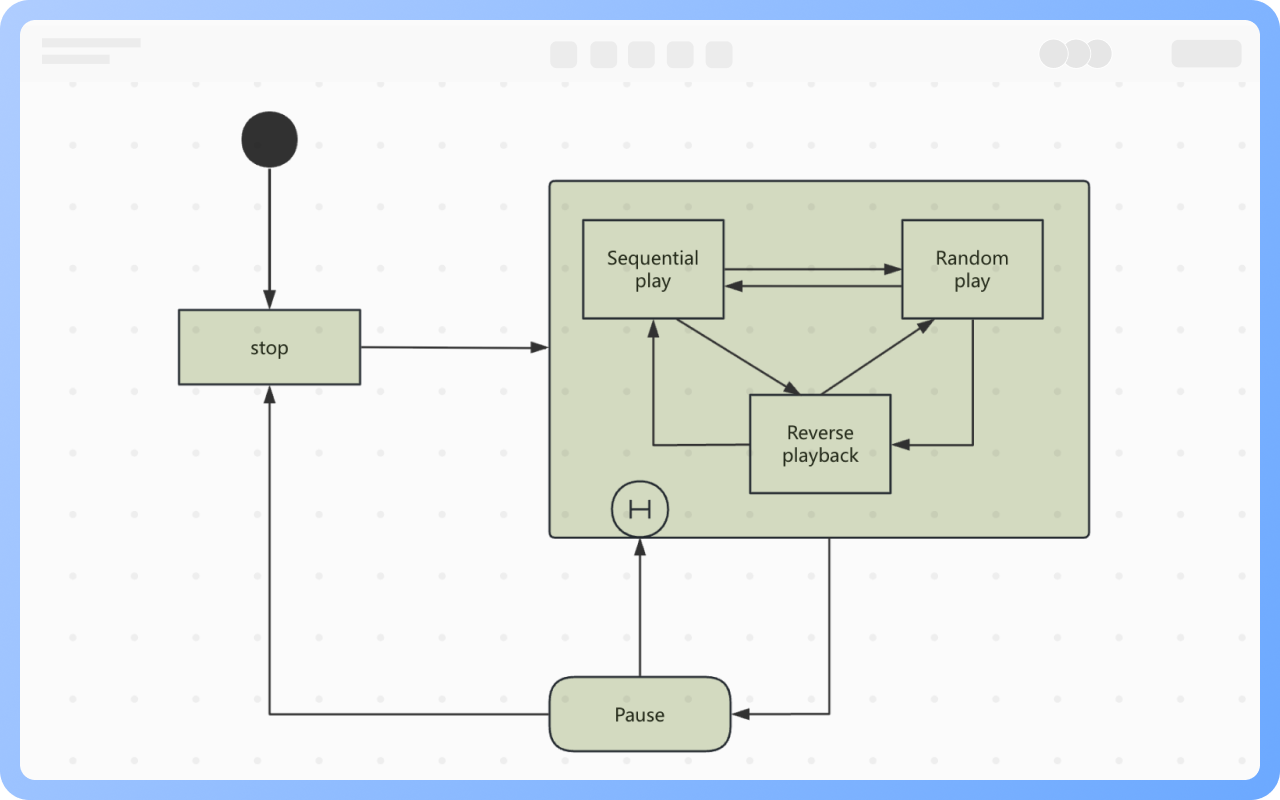

Keadaan sejarah: Keadaan sejarah adalah keadaan palsu, ia menunjukkan bahawa apabila keadaan dipindahkan semula ke keadaan gabungan, ia harus berada dalam keadaan anak yang sama seperti ketika keluar kali terakhir, bukan bermula dari keadaan awal gabungan.

Peralihan adalah sejenis hubungan antara dua keadaan berbeza, menunjukkan bahawa objek akan melaksanakan tindakan tertentu dalam keadaan sumber dan memasuki keadaan sasaran apabila kejadian tertentu berlaku dan syarat pengawal tertentu dipenuhi.

Kejadian pencetus: Adalah punca peralihan, boleh menjadi isyarat, kejadian, perubahan syarat dan ekspresi masa.

Syarat pengawal: Adalah ekspresi logik, peralihan hanya akan diaktifkan apabila kejadian pencetus berlaku dan syarat pengawal benar.

Tindakan: Boleh menjadi operasi penugasan atau operasi aritmetik, atau boleh menjadi urutan tindakan, termasuk menghantar mesej kepada objek lain, memanggil operasi, menetapkan nilai pemulangan, mencipta atau memusnahkan objek dan sebagainya.

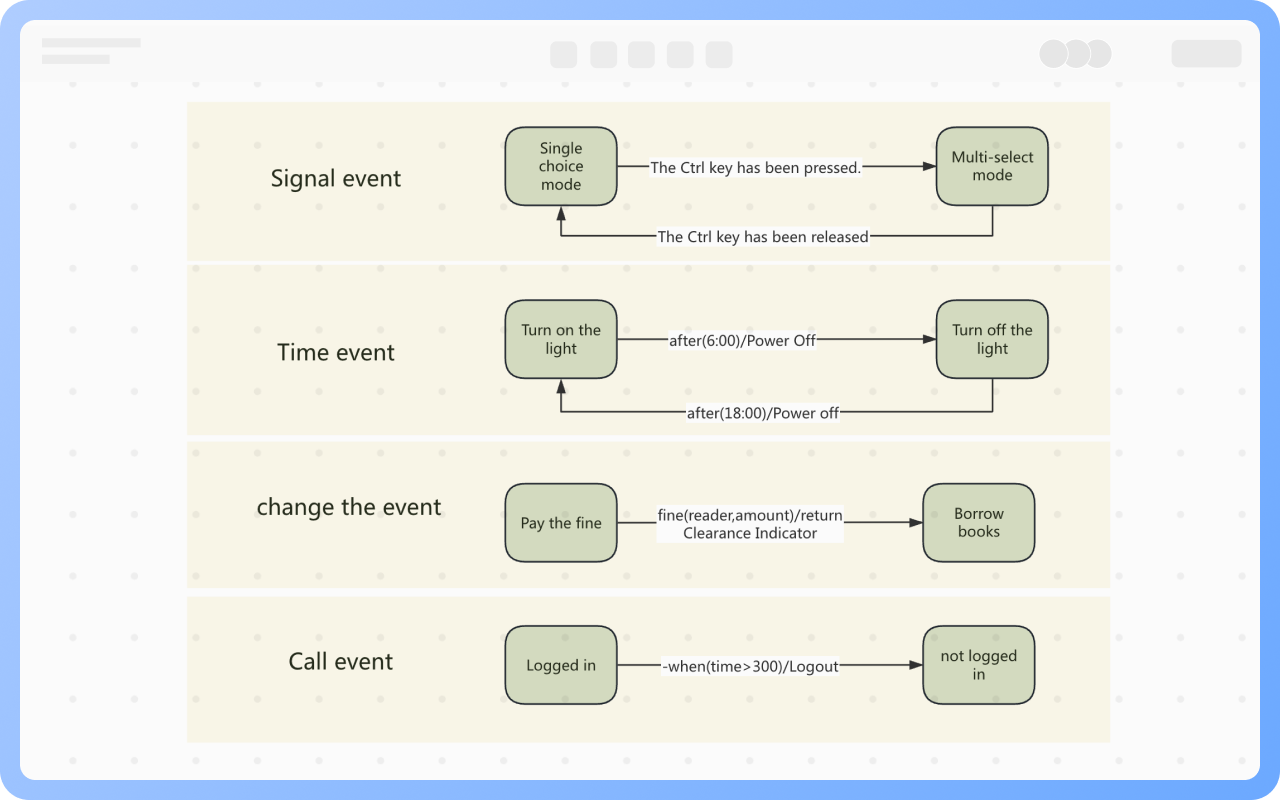

Kejadian isyarat: Merujuk kepada kejadian di mana objek menerima isyarat, kejadian penerimaan isyarat ini akan menyebabkan peralihan keadaannya.

Kejadian masa: Mewakili aliran masa, apabila syarat masa dipenuhi, mungkin perlu mencetuskan kejadian tertentu, masa boleh bersifat relatif atau mutlak.

Kejadian perubahan: Merujuk kepada kejadian yang berlaku apabila syarat yang dinyatakan oleh ekspresi logik yang bergantung pada nilai atribut tertentu dipenuhi.

Kejadian panggilan: Mewakili objek yang menerima permintaan panggilan, objek ini menggunakan peralihan keadaan dan bukannya proses pengendalian tertentu untuk melaksanakan operasi.

Kawalan: Seperti sistem kawalan lif

Proses antara muka pengguna: Seperti proses log masuk

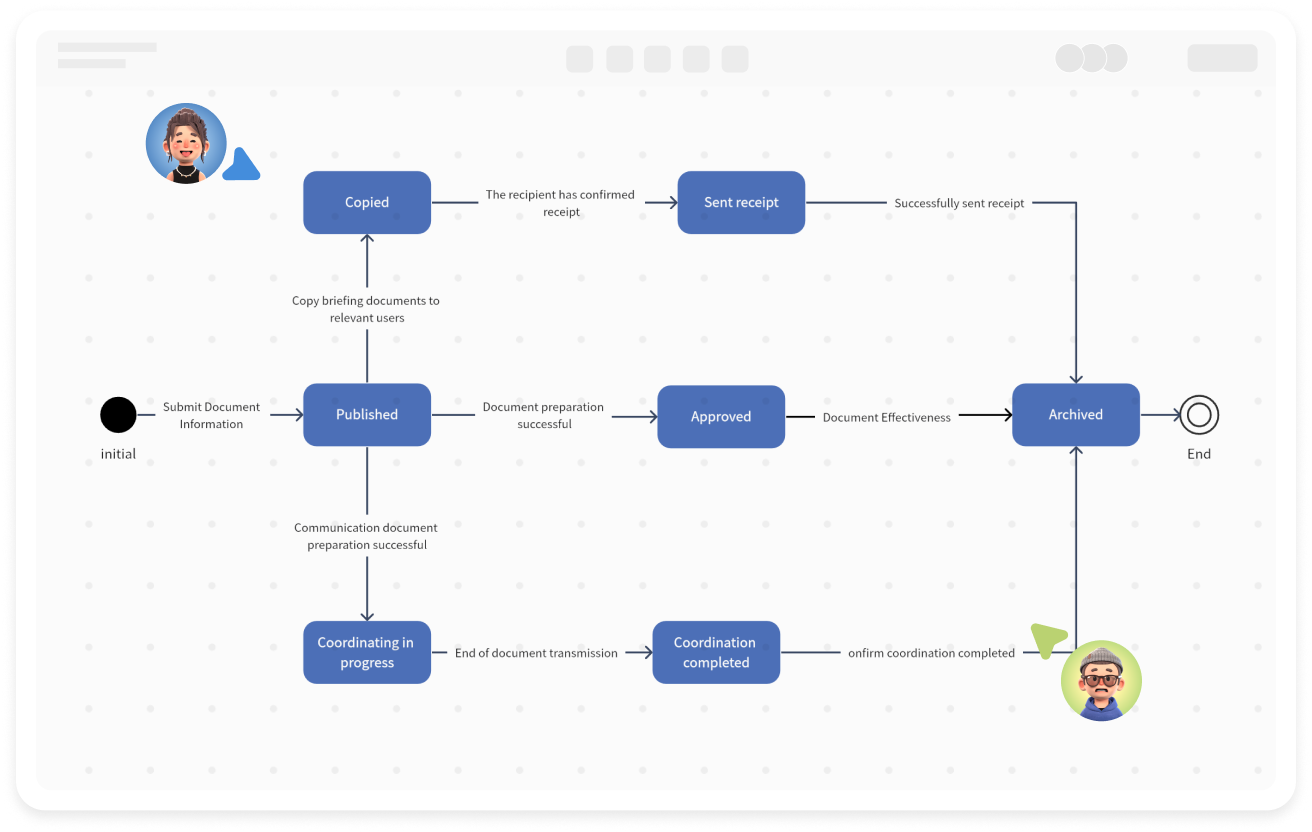

Pengurusan kitaran hayat: Seperti pesanan, tugas, permintaan dan sebagainya
