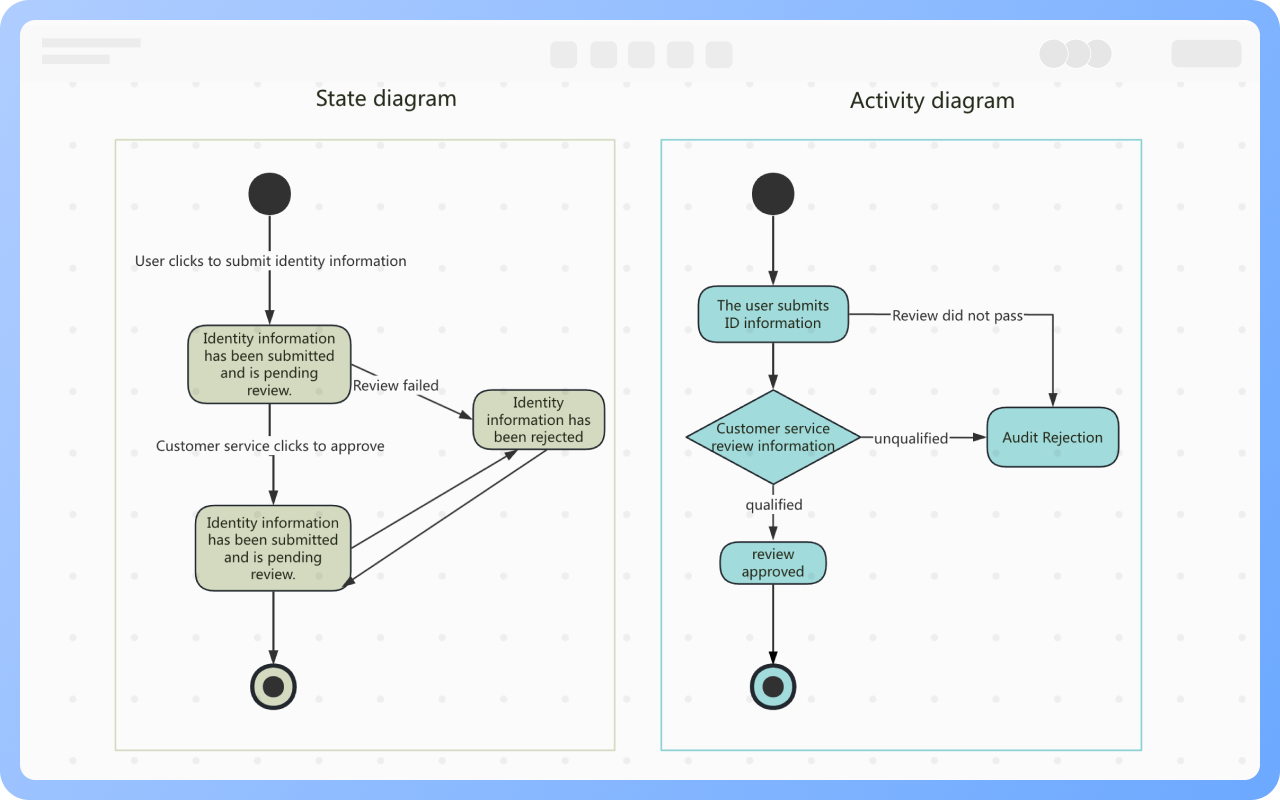

Il diagramma di stato esprime principalmente gli stati, il rettangolo con angoli arrotondati rappresenta gli stati, e il contenuto scritto sulla linea di transizione corrisponde all'attività nel diagramma delle attività.

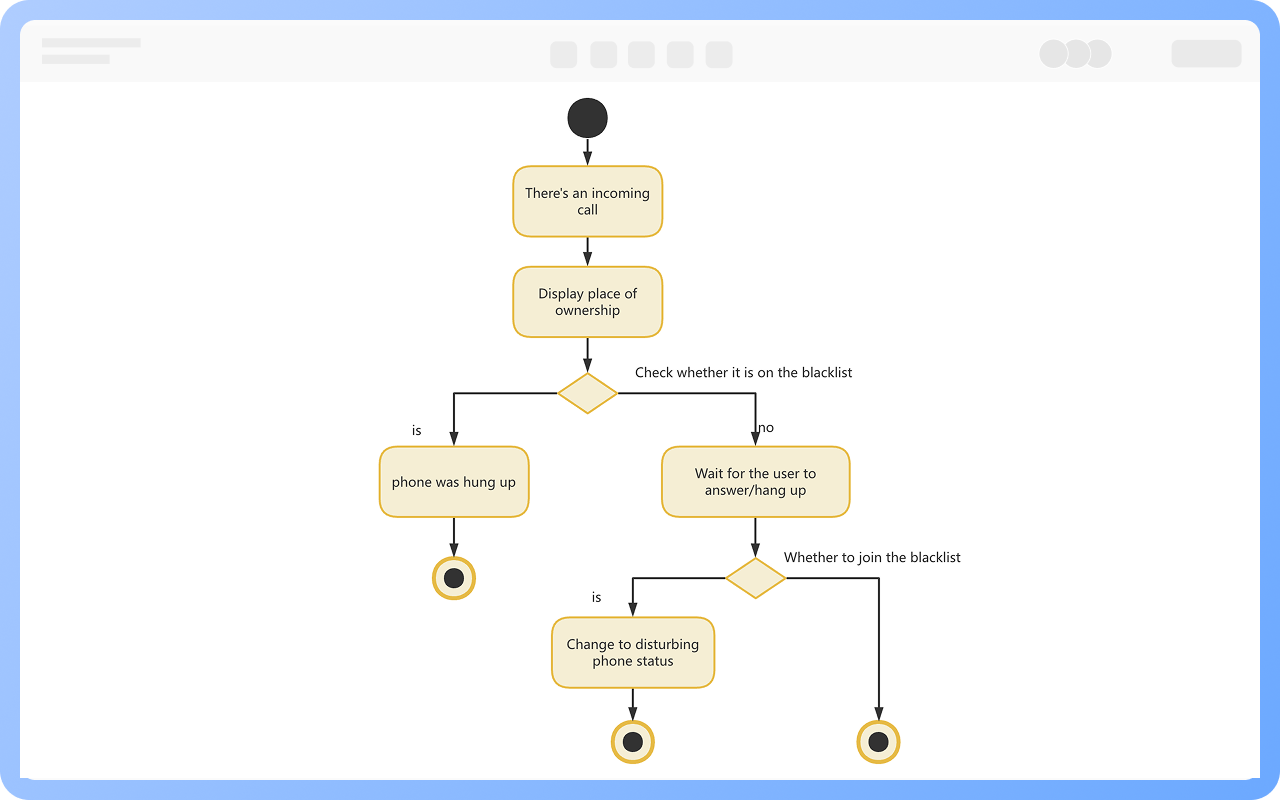

Il diagramma di attività esprime principalmente le attività, il rettangolo con angoli arrotondati rappresenta le attività, di solito non si scrive nulla sulla linea di transizione, solo quando si eseguono valutazioni, è necessario scrivere la condizione di valutazione sulla linea.

Lo stato si riferisce a una condizione di un oggetto nel suo ciclo di vita, quando soddisfa certe condizioni, esegue certe attività o attende certi eventi, rappresentato da un rettangolo con angoli arrotondati.

Stato iniziale: rappresenta l'inizio del diagramma di stato, rappresentato da un cerchio pieno, un diagramma di stato ha solo uno stato iniziale.

Stato finale: rappresenta la fine del diagramma di stato, rappresentato da un anello pieno, un diagramma di stato può avere più stati finali.

Stato composto: lo stato composto è uno stato che contiene stati figli annidati al suo interno, a seconda che gli stati esistano contemporaneamente, si divide in sottostati sequenziali e sottostati concorrenti.

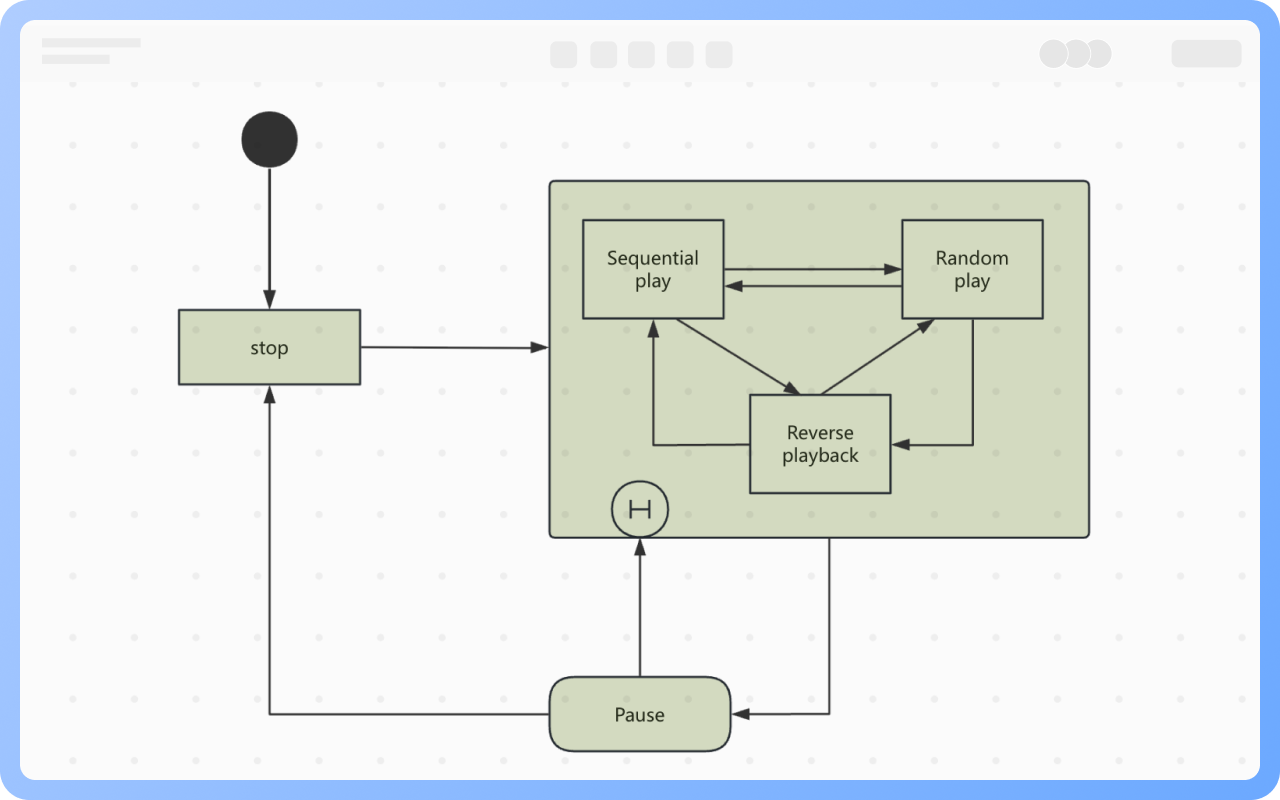

Stato storico: lo stato storico è uno pseudostato, indica che quando lo stato si trasferisce nuovamente a quello composto, dovrebbe trovarsi nello stato figlio in cui si trovava l'ultima volta che è uscito, piuttosto che iniziare dallo stato iniziale di quello composto.

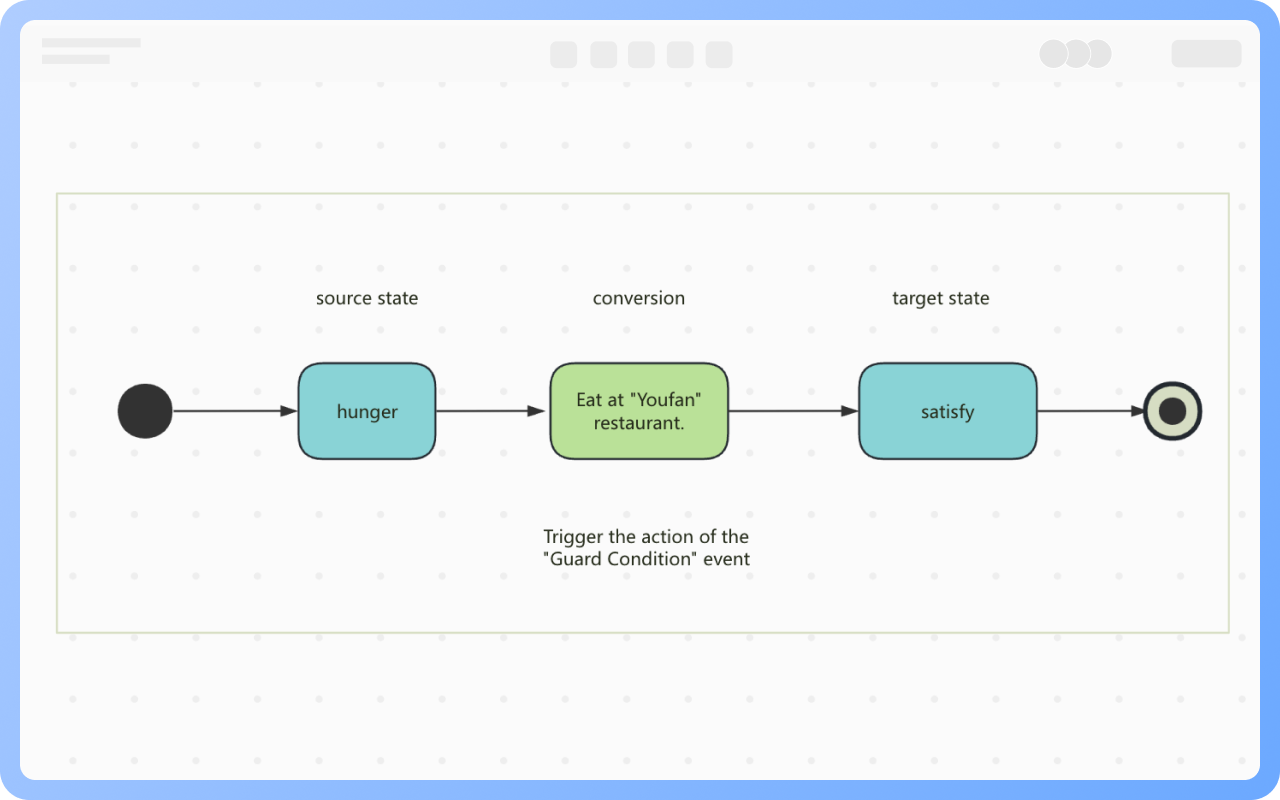

La transizione è una relazione tra due stati diversi, indica che l'oggetto eseguirà un'azione nello stato sorgente e, quando si verifica un evento specifico e si soddisfa una condizione di guardia specifica, entrerà nello stato di destinazione.

Evento scatenante: è la causa della transizione, può essere un segnale, un evento, un cambiamento di condizione e un'espressione temporale.
Condizione di guardia: è un'espressione logica, la transizione sarà attivata solo quando l'evento scatenante si verifica e la condizione di guardia è vera.
Azione: può essere un'operazione di assegnazione o un'operazione aritmetica, oppure può essere una sequenza di azioni, inclusi l'invio di messaggi a un altro oggetto, l'invocazione di un'operazione, l'impostazione di un valore di ritorno, la creazione o la distruzione di oggetti, ecc.

Evento di segnale: si riferisce a un evento in cui un oggetto riceve un segnale, questo evento di ricezione del segnale causerà la transizione del suo stato.

Evento temporale: rappresenta il passare del tempo, quando la condizione temporale è soddisfatta, potrebbe essere necessario attivare un evento, il tempo può essere relativo o assoluto.

Evento di cambiamento: si verifica quando è soddisfatta la condizione rappresentata da un'espressione logica che dipende da un valore di proprietà specifico.

Evento di chiamata: rappresenta un oggetto che riceve una richiesta di chiamata, questo oggetto realizza l'operazione tramite la transizione di stato piuttosto che tramite un processo di gestione specifico.

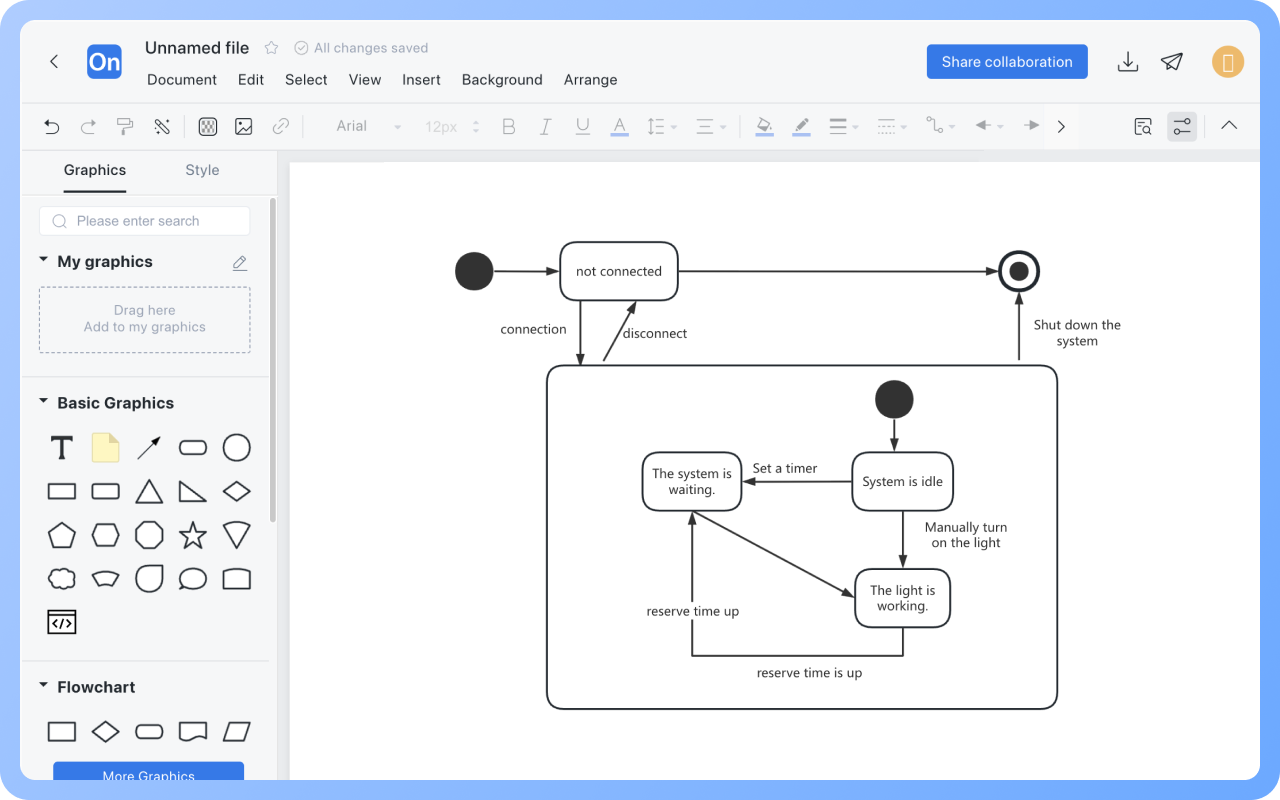

Controllore: come il sistema di controllo dell'ascensore

Flusso dell'interfaccia utente: come il processo di accesso

Gestione del ciclo di vita: come ordini, compiti, richieste, ecc.
