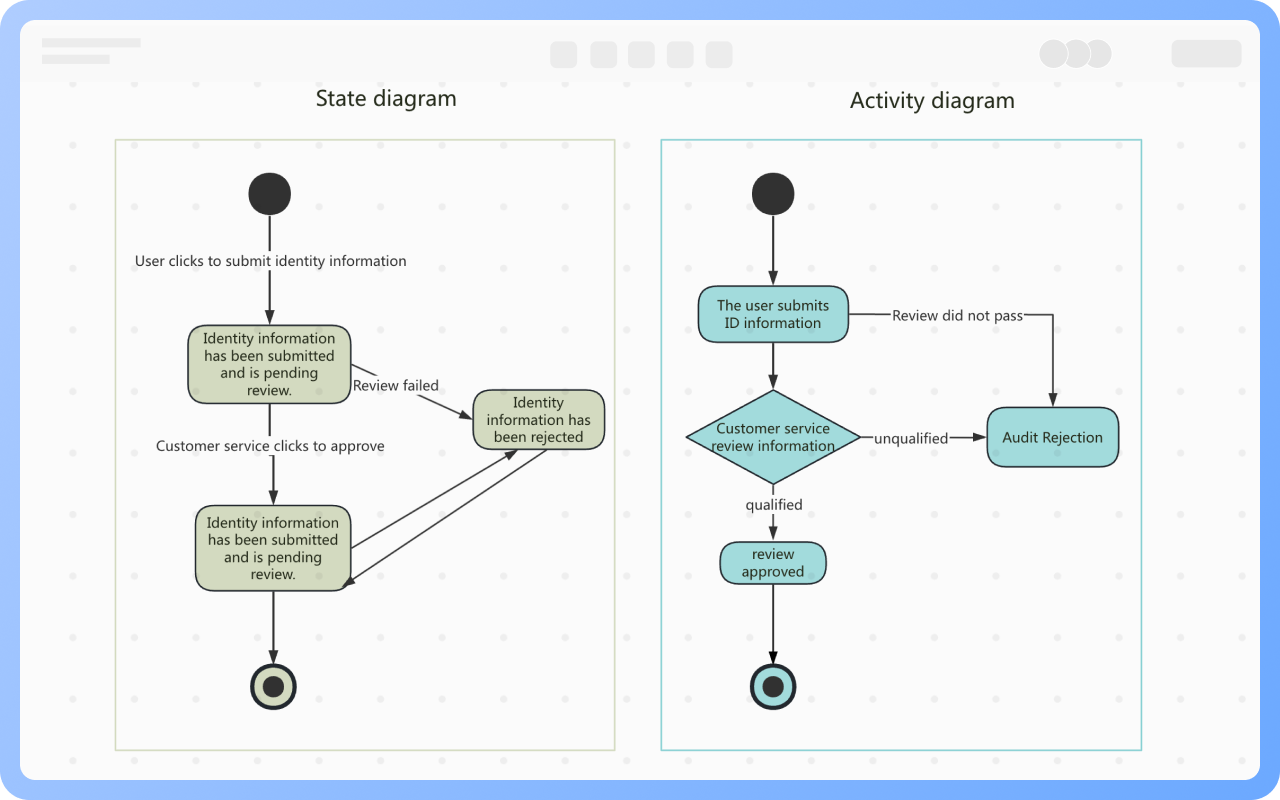

El diagrama de estados se centra en la expresión de estados, el rectángulo con esquinas redondeadas representa un estado, y el contenido en la línea de transición corresponde a la actividad del diagrama de actividades.

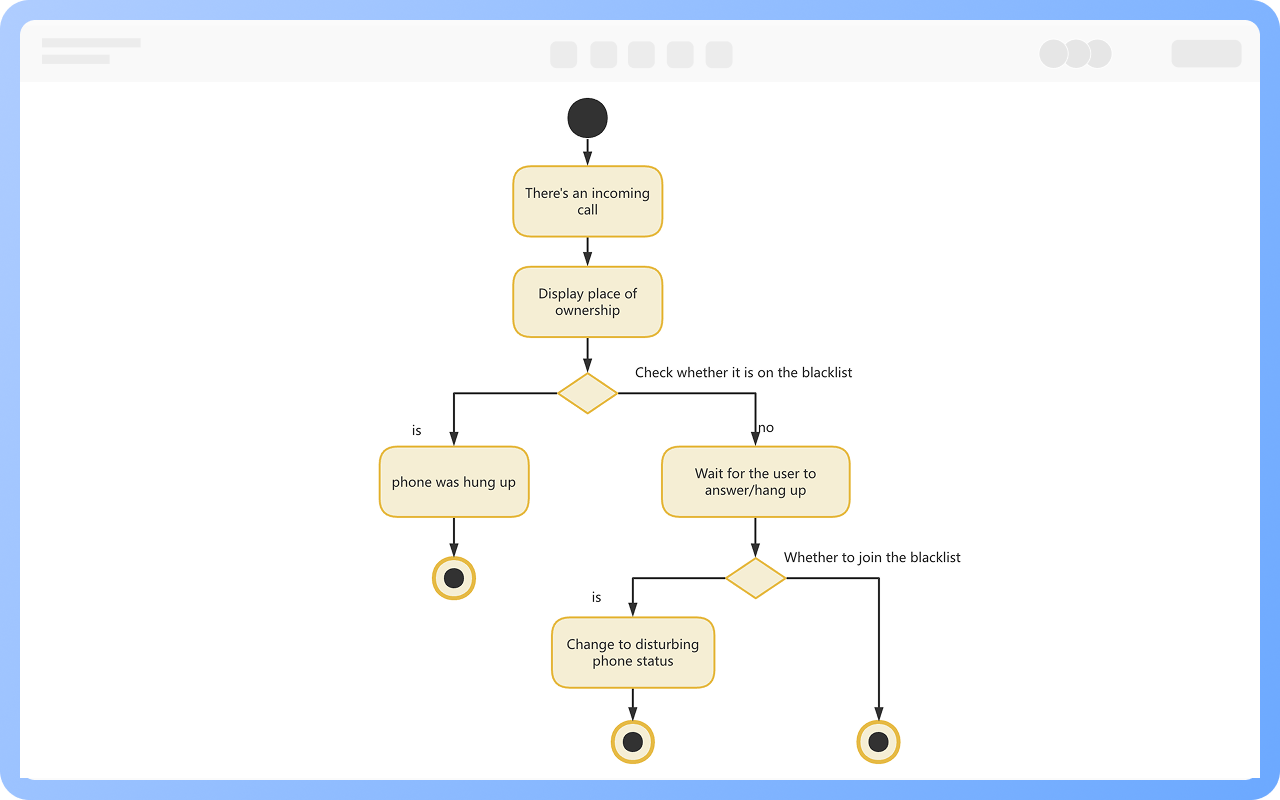

El diagrama de actividades se centra en la expresión de actividades, el rectángulo con esquinas redondeadas representa una actividad, generalmente no se escribe contenido en la línea de transición, solo al tomar decisiones se debe escribir la condición de la decisión en la línea.

El estado se refiere a una condición en la que un objeto se encuentra durante su ciclo de vida, cumpliendo ciertas condiciones, ejecutando ciertas actividades o esperando ciertos eventos, representado por un rectángulo con esquinas redondeadas.

Estado inicial: representa el inicio del diagrama de máquina de estados, se representa con un círculo sólido, y un diagrama de máquina de estados solo tiene un estado inicial.

Estado final: representa el final del diagrama de máquina de estados, se representa con un anillo sólido, y un diagrama de máquina de estados puede tener múltiples estados finales.

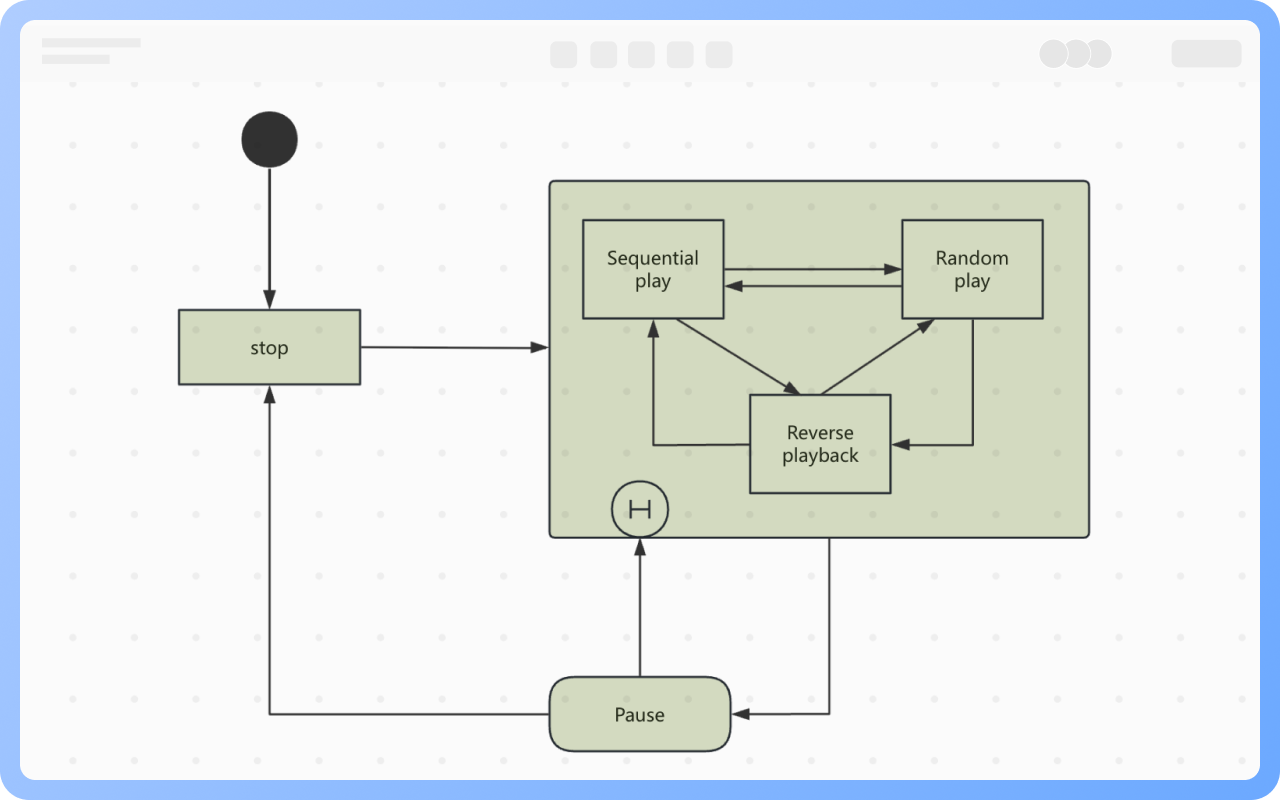

Estado compuesto: un estado compuesto es un estado que tiene subestados anidados dentro de él. Según si los estados existen simultáneamente, se dividen en subestados secuenciales y subestados concurrentes.

La transición es una relación entre dos estados diferentes, indicando que un objeto ejecutará cierta acción en el estado de origen y entrará en el estado objetivo cuando ocurra un evento específico y se cumpla una condición de guardia específica.

Evento desencadenante: es la causa de la transición, puede ser una señal, evento, cambio de condición o expresión de tiempo.
Condición de guardia: es una expresión lógica, la transición solo se activará cuando ocurra el evento desencadenante y la condición de guardia sea verdadera.
Acción: puede ser una operación de asignación o una operación aritmética, también puede ser una secuencia de acciones, incluyendo enviar un mensaje a otro objeto, invocar una operación, establecer un valor de retorno, crear o destruir un objeto, etc.

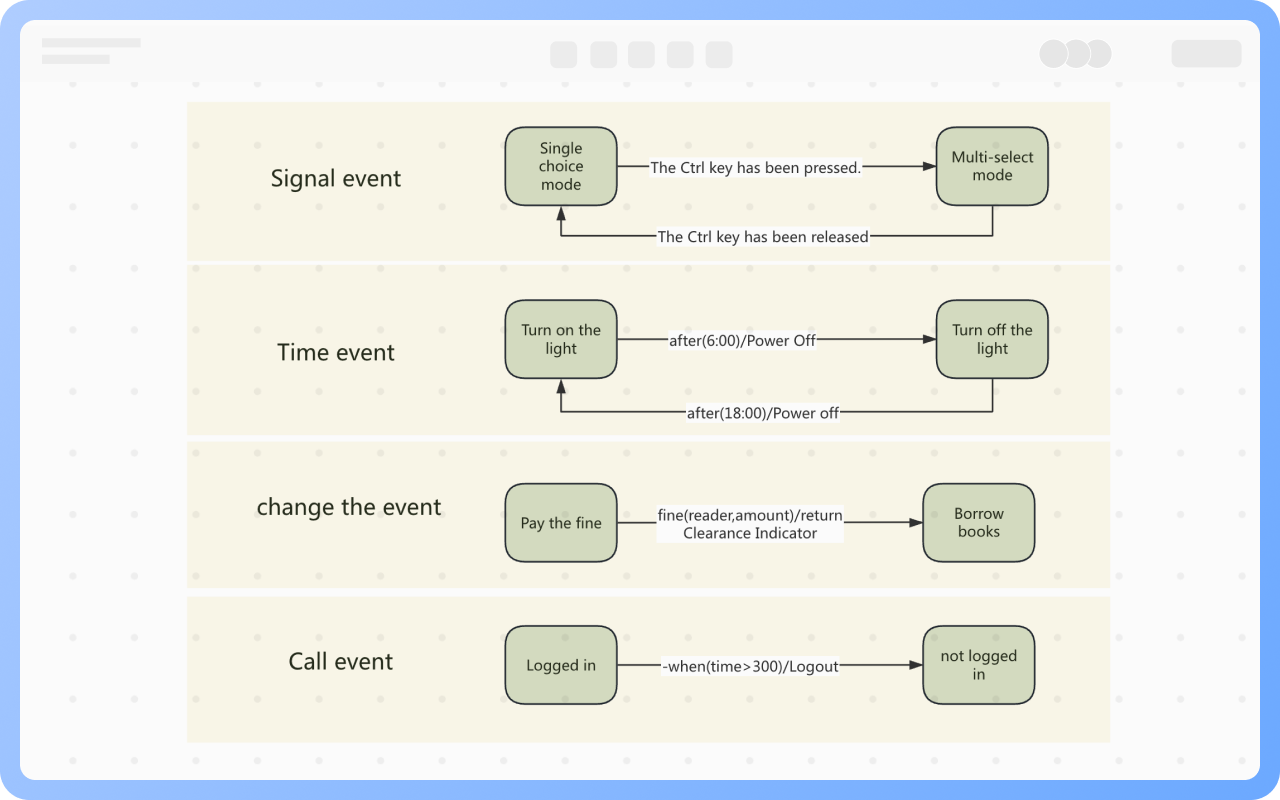

Evento de señal: se refiere al evento en el que un objeto recibe una señal, y este evento de recepción de señal causará la transición de su estado.

Evento de tiempo: representa el paso del tiempo, cuando se cumple la condición de tiempo puede ser necesario desencadenar un evento, el tiempo puede ser relativo o absoluto.

Evento de cambio: se refiere a cuando se cumple la condición expresada por una expresión lógica dependiente de un valor de atributo específico, ocurre el evento.

Evento de llamada: indica que un objeto recibe una solicitud de llamada, y este objeto realiza la operación mediante la transición de estado en lugar de un proceso de manejo específico.

Controlador: como el sistema de control de ascensores

Flujo de interfaz de usuario: como el proceso de inicio de sesión

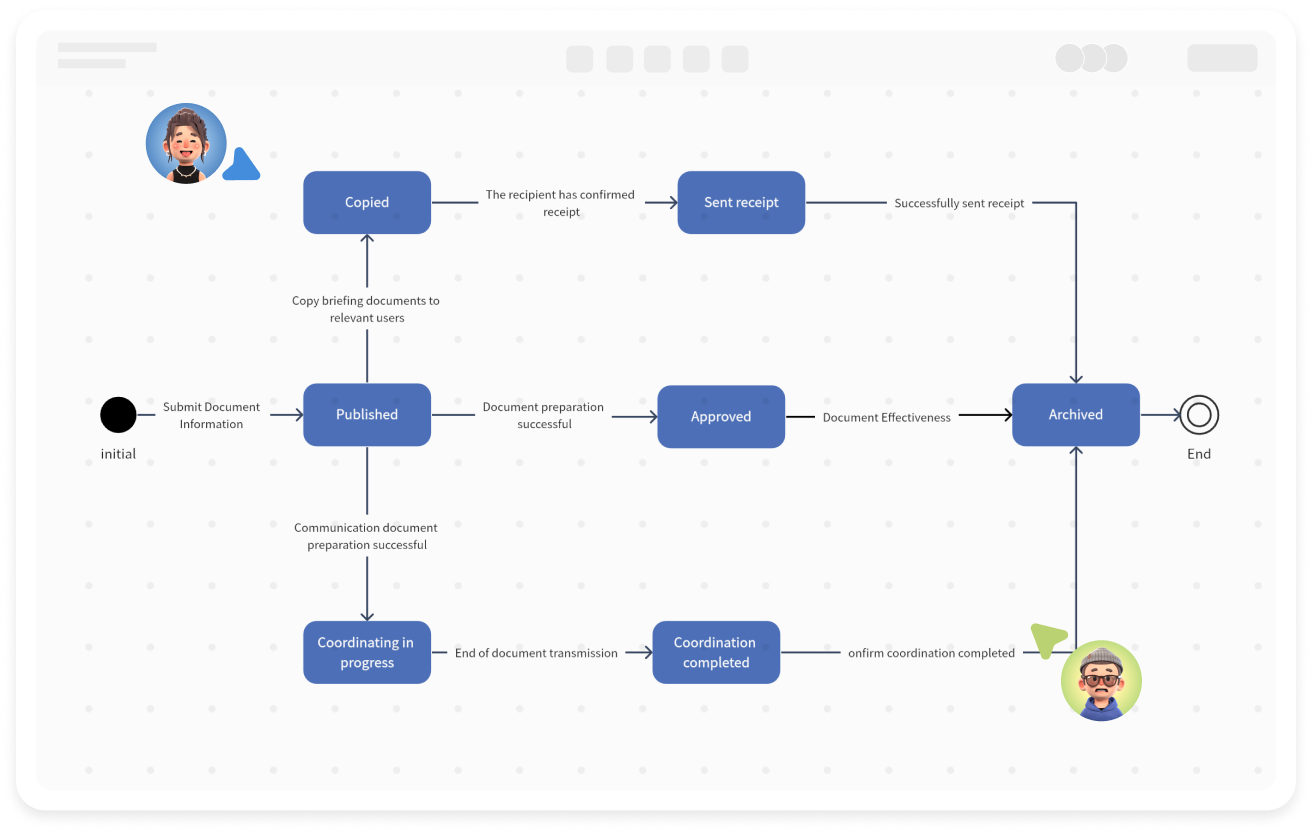

Gestión del ciclo de vida: como pedidos, tareas, solicitudes, etc.
