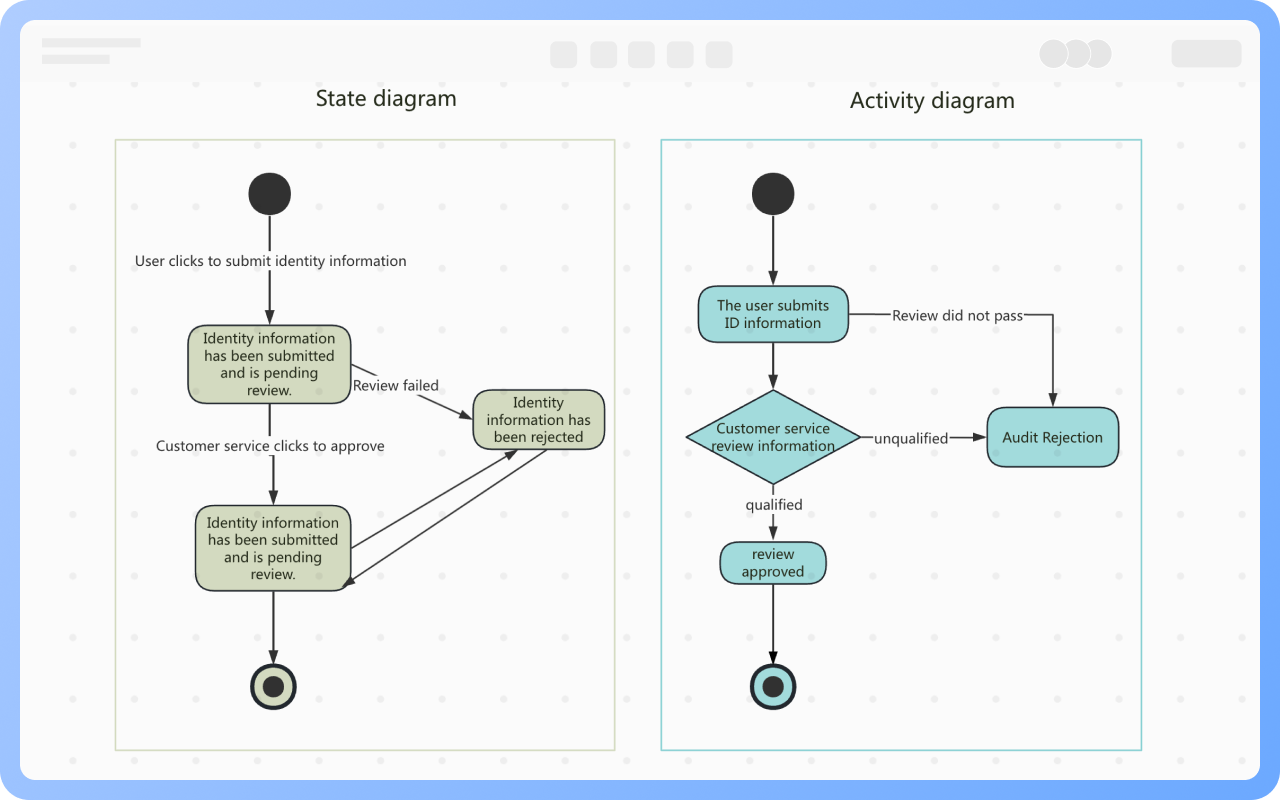

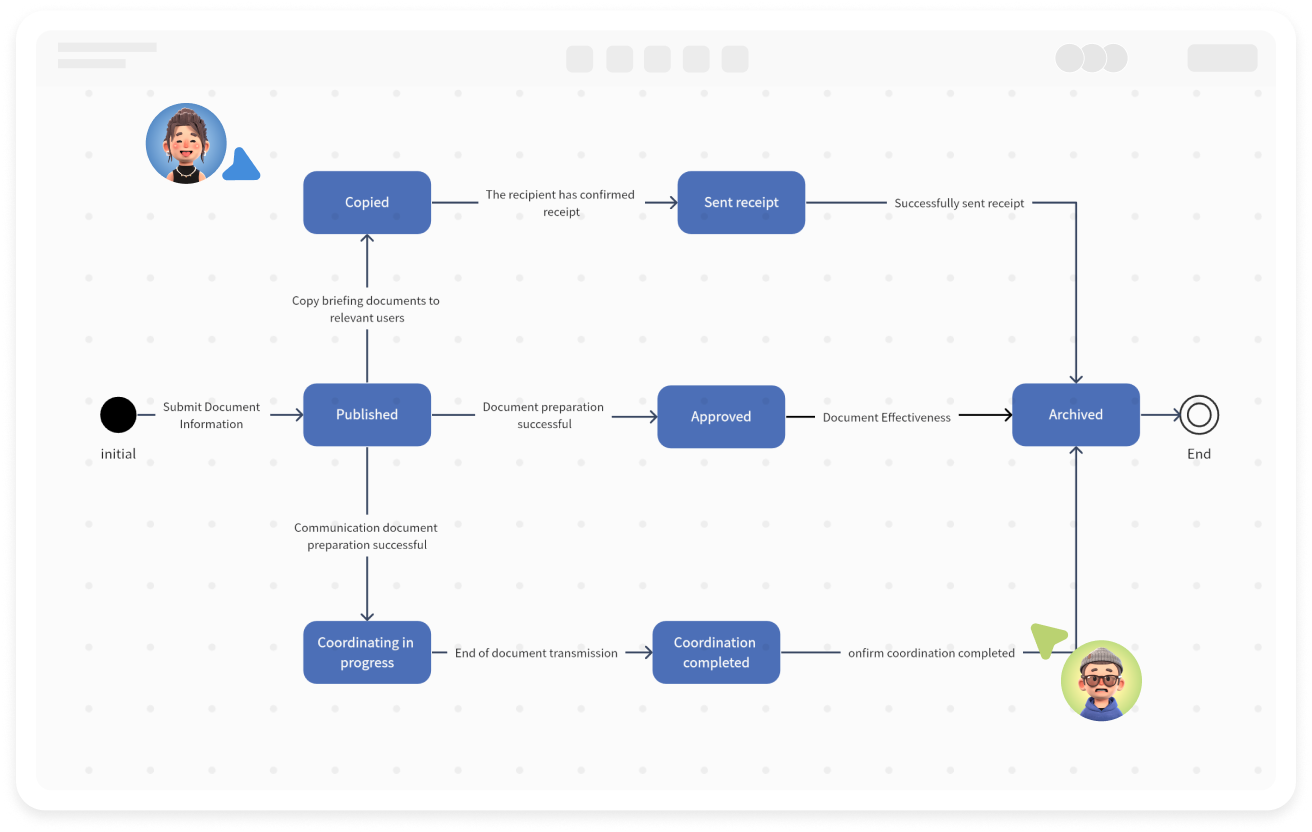

แผนภาพสถานะเน้นที่การแสดงสถานะ สี่เหลี่ยมมุมโค้งแสดงถึงสถานะ เนื้อหาที่เขียนบนเส้นการเปลี่ยนแปลงตรงกับกิจกรรมของแผนภาพกิจกรรม

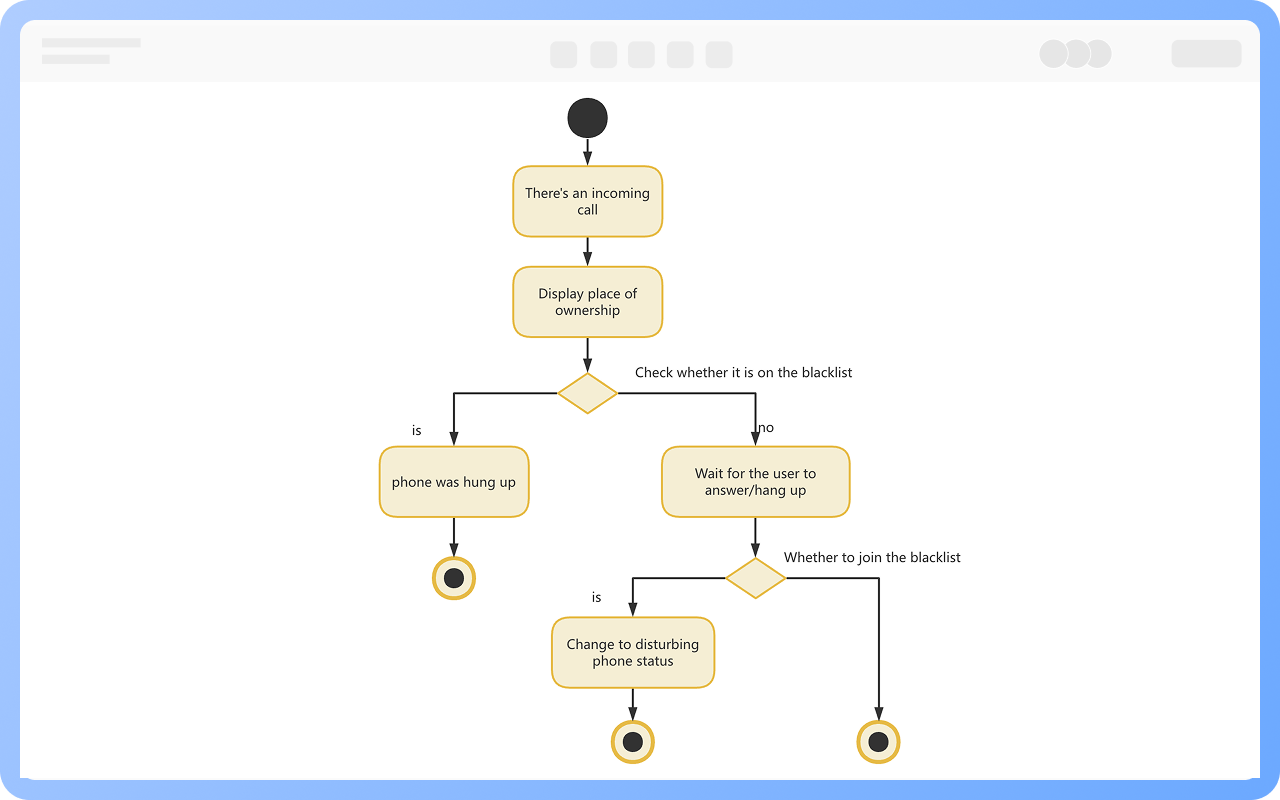

แผนภาพกิจกรรมเน้นที่การแสดงกิจกรรม สี่เหลี่ยมมุมโค้งแสดงถึงกิจกรรม โดยทั่วไปไม่เขียนเนื้อหาบนเส้นการเปลี่ยนแปลง ยกเว้นเมื่อทำการตัดสินใจ จะต้องเขียนเงื่อนไขการตัดสินใจบนเส้น

สถานะหมายถึงสถานการณ์ของวัตถุในช่วงชีวิตของมัน เมื่อมีการตอบสนองต่อเงื่อนไขบางอย่าง ทำกิจกรรมบางอย่าง หรือรอเหตุการณ์บางอย่าง แสดงด้วยสี่เหลี่ยมมุมโค้ง

สถานะเริ่มต้น: แสดงถึงการเริ่มต้นของแผนภาพสถานะ ใช้วงกลมทึบแสดง แผนภาพสถานะมีสถานะเริ่มต้นเพียงหนึ่งเดียว

สถานะสิ้นสุด: แสดงถึงการสิ้นสุดของแผนภาพสถานะ ใช้วงแหวนทึบแสดง แผนภาพสถานะสามารถมีหลายสถานะสิ้นสุด

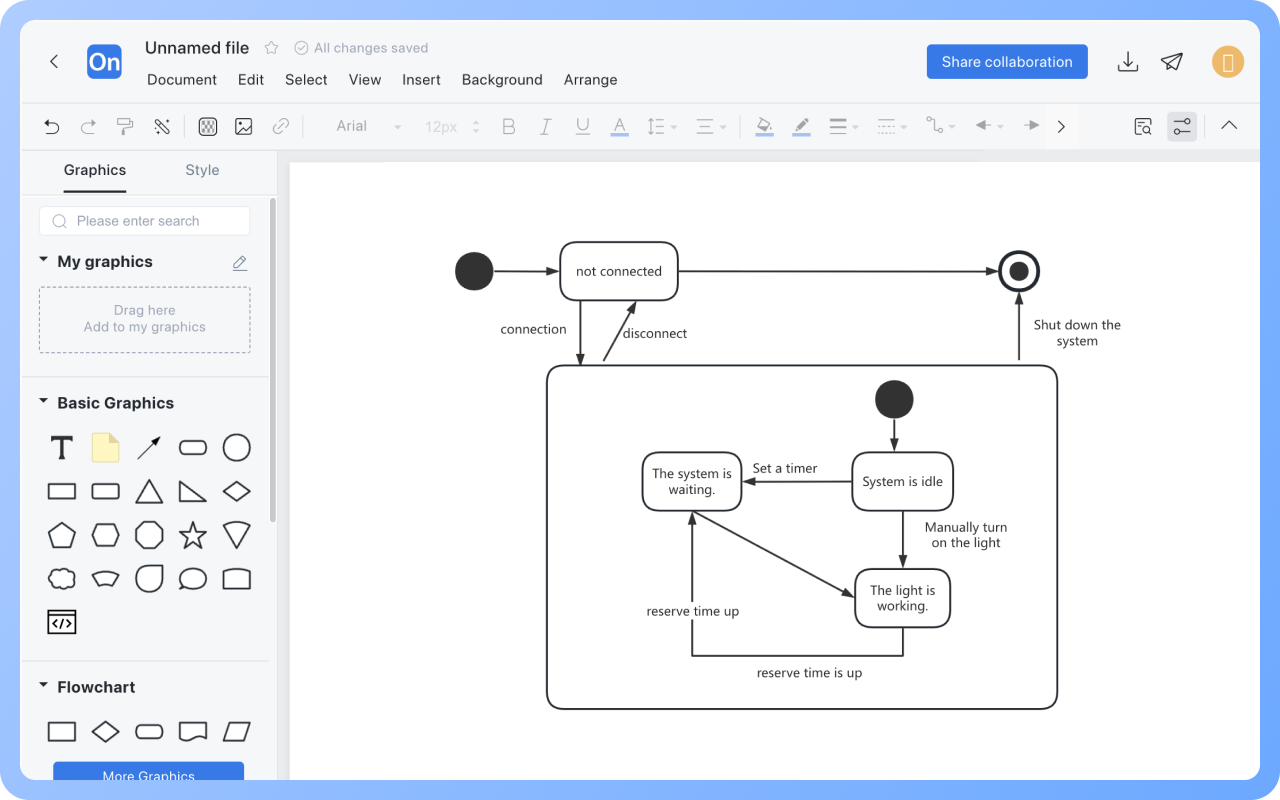

สถานะรวม: สถานะรวมคือสถานะที่มีสถานะย่อยซ้อนอยู่ภายใน แบ่งออกเป็นสถานะย่อยตามลำดับและสถานะย่อยพร้อมกัน ขึ้นอยู่กับว่าสถานะนั้นมีอยู่พร้อมกันหรือไม่

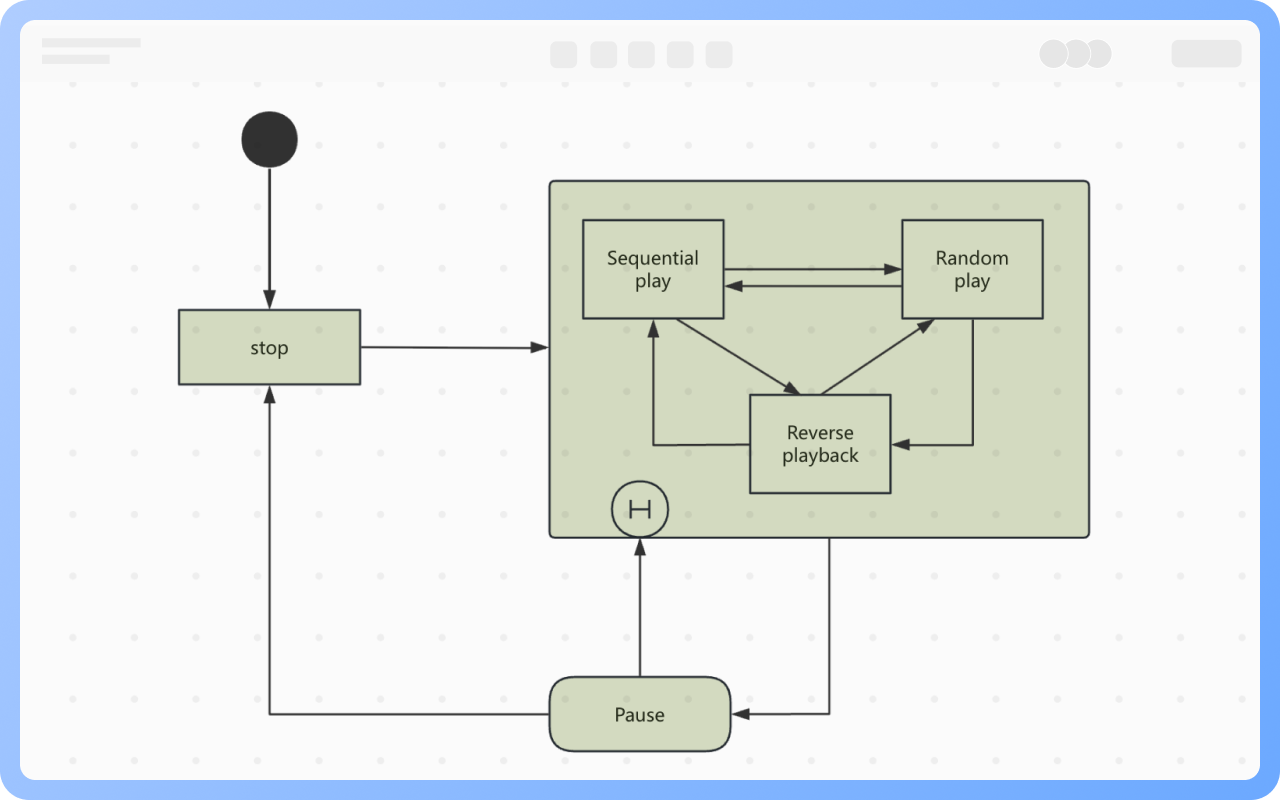

สถานะประวัติ: สถานะประวัติเป็นสถานะปลอม มันแสดงถึงสถานะย่อยที่ควรอยู่ในขณะที่ออกจากสถานะรวมครั้งล่าสุดเมื่อมีการย้ายกลับไปยังสถานะรวม ไม่ใช่เริ่มต้นจากสถานะเริ่มต้นของสถานะรวม

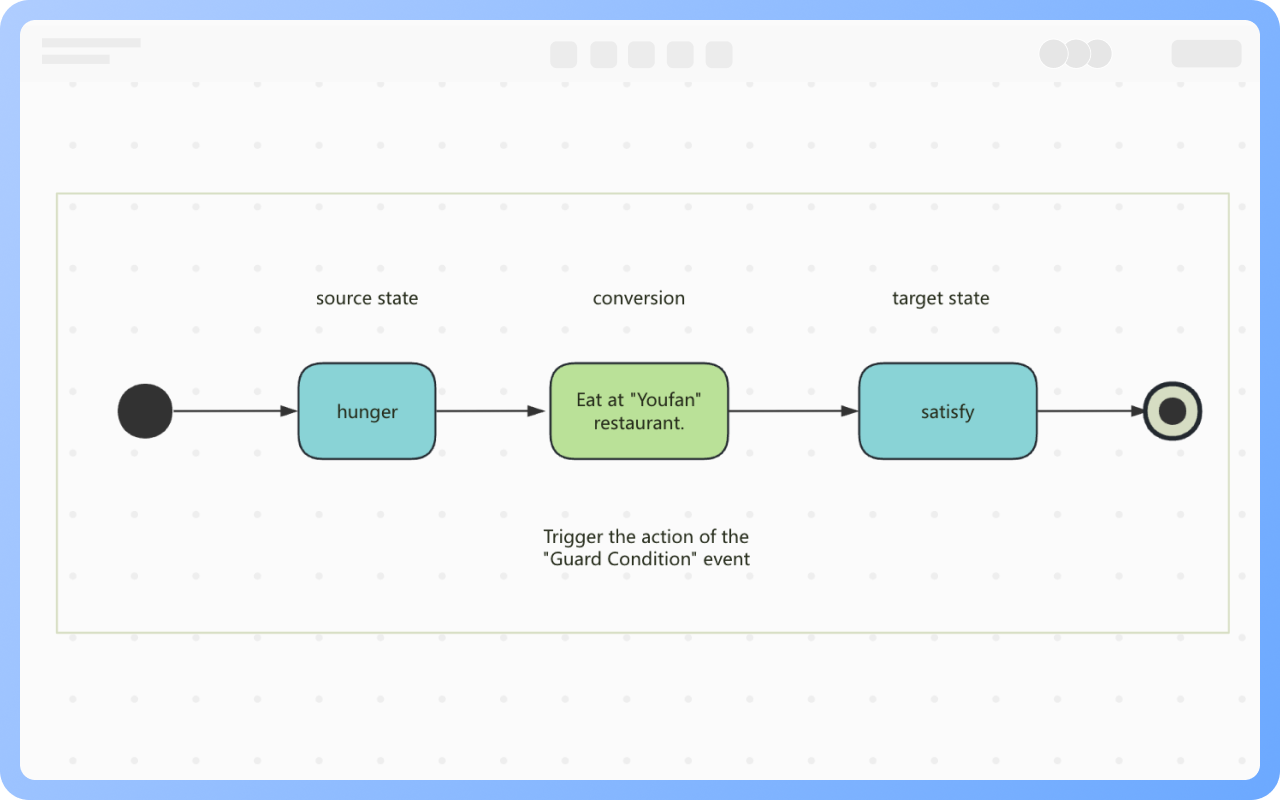

การเปลี่ยนแปลงเป็นความสัมพันธ์ระหว่างสองสถานะที่แตกต่างกัน แสดงว่าวัตถุจะทำการกระทำบางอย่างในสถานะต้นทาง และเข้าสู่สถานะเป้าหมายเมื่อเกิดเหตุการณ์เฉพาะและเงื่อนไขการเฝ้าระวังบางอย่างเป็นจริง

เหตุการณ์กระตุ้น: เป็นสาเหตุของการเปลี่ยนแปลง อาจเป็นสัญญาณ เหตุการณ์ การเปลี่ยนแปลงเงื่อนไข และนิพจน์เวลา

เงื่อนไขการเฝ้าระวัง: เป็นนิพจน์ทางตรรกะ การเปลี่ยนแปลงจะถูกกระตุ้นเมื่อเหตุการณ์กระตุ้นเกิดขึ้นและเงื่อนไขการเฝ้าระวังเป็นจริง

การกระทำ: อาจเป็นการดำเนินการกำหนดค่า หรือการคำนวณทางคณิตศาสตร์ หรืออาจเป็นลำดับของการกระทำ รวมถึงการส่งข้อความไปยังวัตถุอื่น เรียกใช้งาน ตั้งค่าค่าตอบแทน สร้างหรือทำลายวัตถุ เป็นต้น

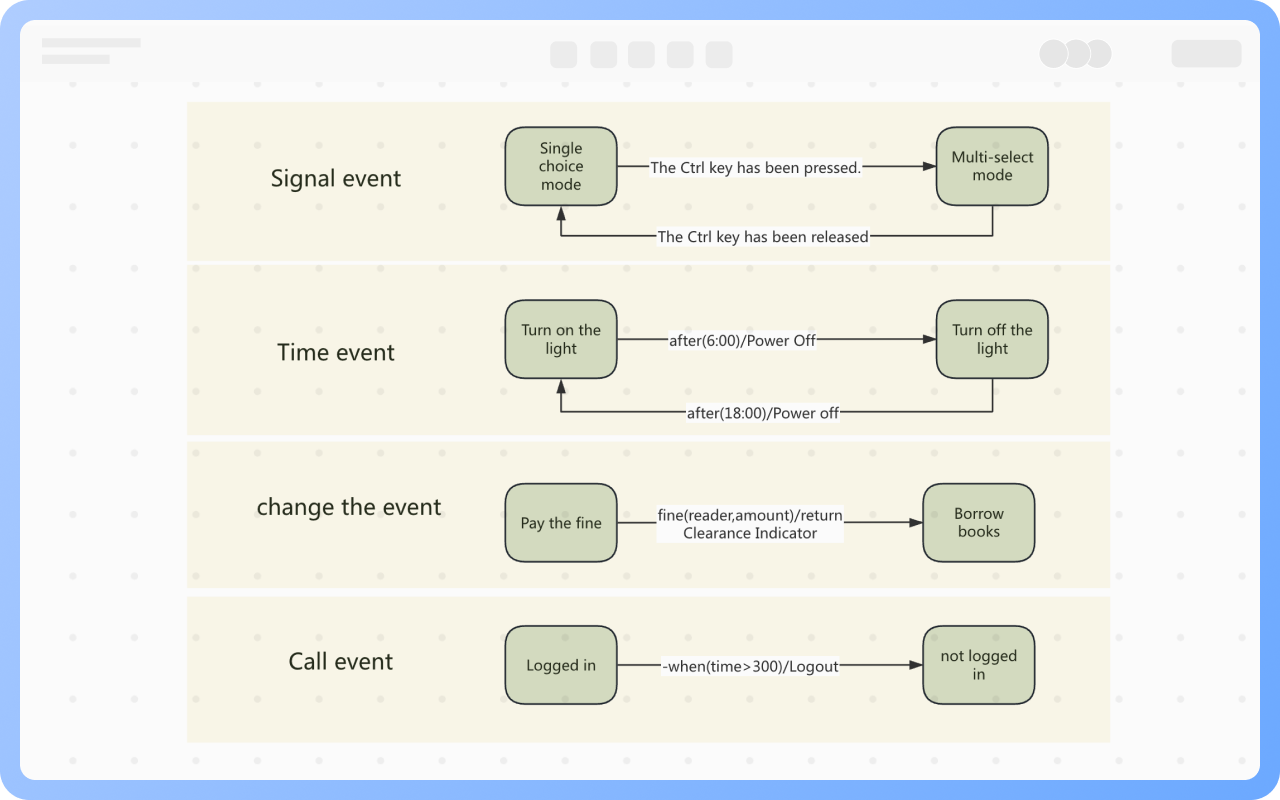

เหตุการณ์สัญญาณ: หมายถึงเหตุการณ์ที่วัตถุได้รับสัญญาณ เหตุการณ์ที่ได้รับสัญญาณนี้จะทำให้สถานะเปลี่ยนแปลง

เหตุการณ์เวลา: แสดงถึงการล่วงเลยของเวลา เมื่อเงื่อนไขเวลาถูกตอบสนอง อาจต้องกระตุ้นเหตุการณ์บางอย่าง เวลาอาจเป็นสัมพัทธ์หรือสัมบูรณ์

เหตุการณ์เปลี่ยนแปลง: หมายถึงเหตุการณ์ที่เกิดขึ้นเมื่อเงื่อนไขที่แสดงโดยนิพจน์ตรรกะที่ขึ้นอยู่กับค่าคุณสมบัติเฉพาะเป็นจริง

เหตุการณ์เรียก: แสดงถึงเหตุการณ์ที่วัตถุได้รับคำร้องขอเรียกใช้งาน วัตถุนี้ใช้การเปลี่ยนแปลงสถานะแทนกระบวนการจัดการเฉพาะในการดำเนินการ

ตัวควบคุม: เช่น ระบบควบคุมลิฟต์

กระบวนการอินเตอร์เฟซผู้ใช้: เช่น กระบวนการล็อกอิน

การจัดการวงจรชีวิต: เช่น ใบสั่งงาน งาน คำร้องขอ เป็นต้น
