แผนภาพแพ็คเกจประกอบด้วยแพ็คเกจและความสัมพันธ์ระหว่างแพ็คเกจ แสดงการพึ่งพาระหว่างโมดูลต่างๆ ของระบบผ่านคำอธิบายของความสัมพันธ์ระหว่างแพ็คเกจ
แพ็คเกจเป็นกลไกในการจัดระเบียบและจัดการองค์ประกอบแบบจำลองต่างๆ ใน UML โดยจัดระเบียบองค์ประกอบแบบจำลองที่มีความคล้ายคลึงกันในด้านแนวคิดและเกี่ยวข้องกันเข้าไว้ในแพ็คเกจ ก่อให้เกิดโมดูลที่มีฟังก์ชันหรือวัตถุประสงค์ต่างๆ และสามารถควบคุมการมองเห็นขององค์ประกอบภายในแพ็คเกจเพื่อช่วยให้คนเข้าใจระบบที่ซับซ้อนได้ดีขึ้น
องค์ประกอบ UML ใดๆ สามารถถูกรวมเข้าในแพ็คเกจได้ ดังนั้นคลาส วัตถุ กรณีการใช้งาน ส่วนประกอบ โหนด ตัวอย่างโหนด เป็นต้น สามารถถูกจัดระเบียบเข้าในแพ็คเกจ ทำให้การจัดระเบียบขององค์ประกอบจำนวนมากที่มีอยู่ในแบบจำลอง UML ของโลกจริงง่ายต่อการจัดการมากขึ้น

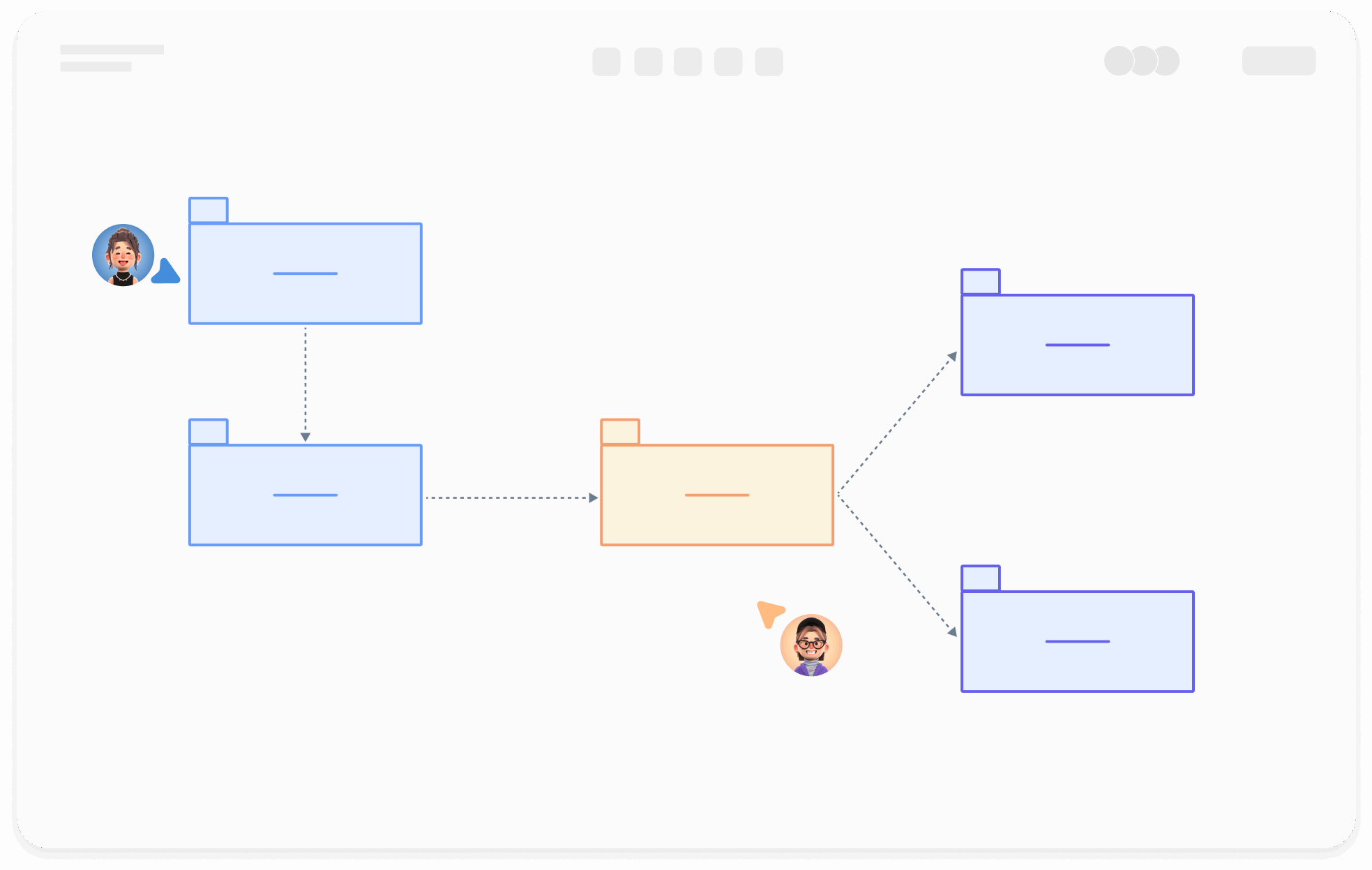

ทำงานร่วมกันแบบเรียลไทม์หลายผู้ใช้ พร้อมลิงก์แชร์สำหรับส่งข้อมูลทันที

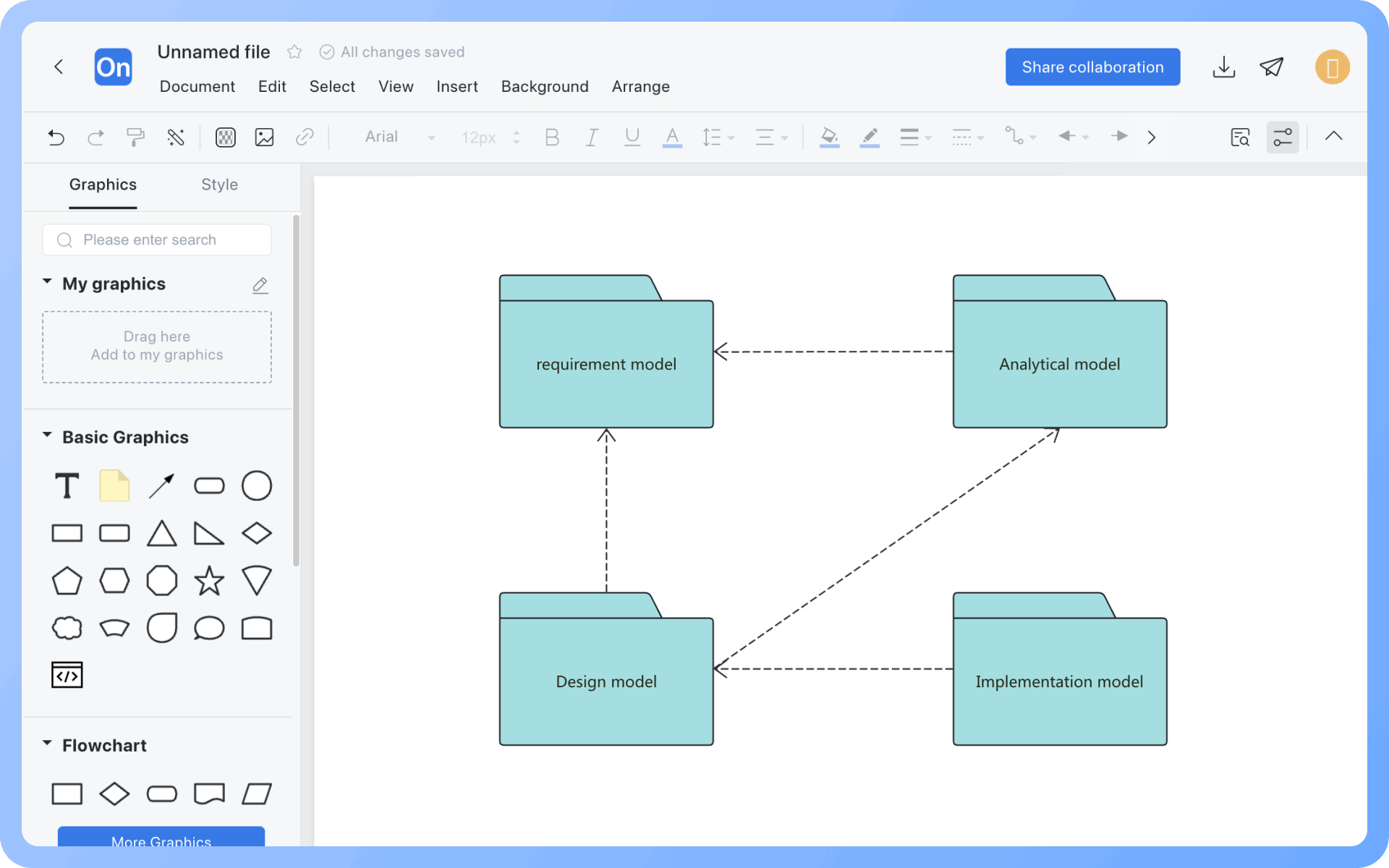

สร้างกราฟิกอัตโนมัติจากข้อความพร้อมปรับปรุงสไตล์
ธีมพร้อมปรับแต่งเต็มรูปแบบ
รองรับไอคอน รูปภาพ ป้ายกำกับ สูตร LaTeX บล็อกโค้ด ลิงก์ ไฟล์แนบ
ส่งออก: PNG, VISIO, PDF, SVG | นำเข้า: VISIO, Mermaid
เก็บข้อมูลคลาวด์แบบเรียลไทม์ ซิงค์หลายอุปกรณ์ ประวัติเวอร์ชัน และความปลอดภัยข้อมูล

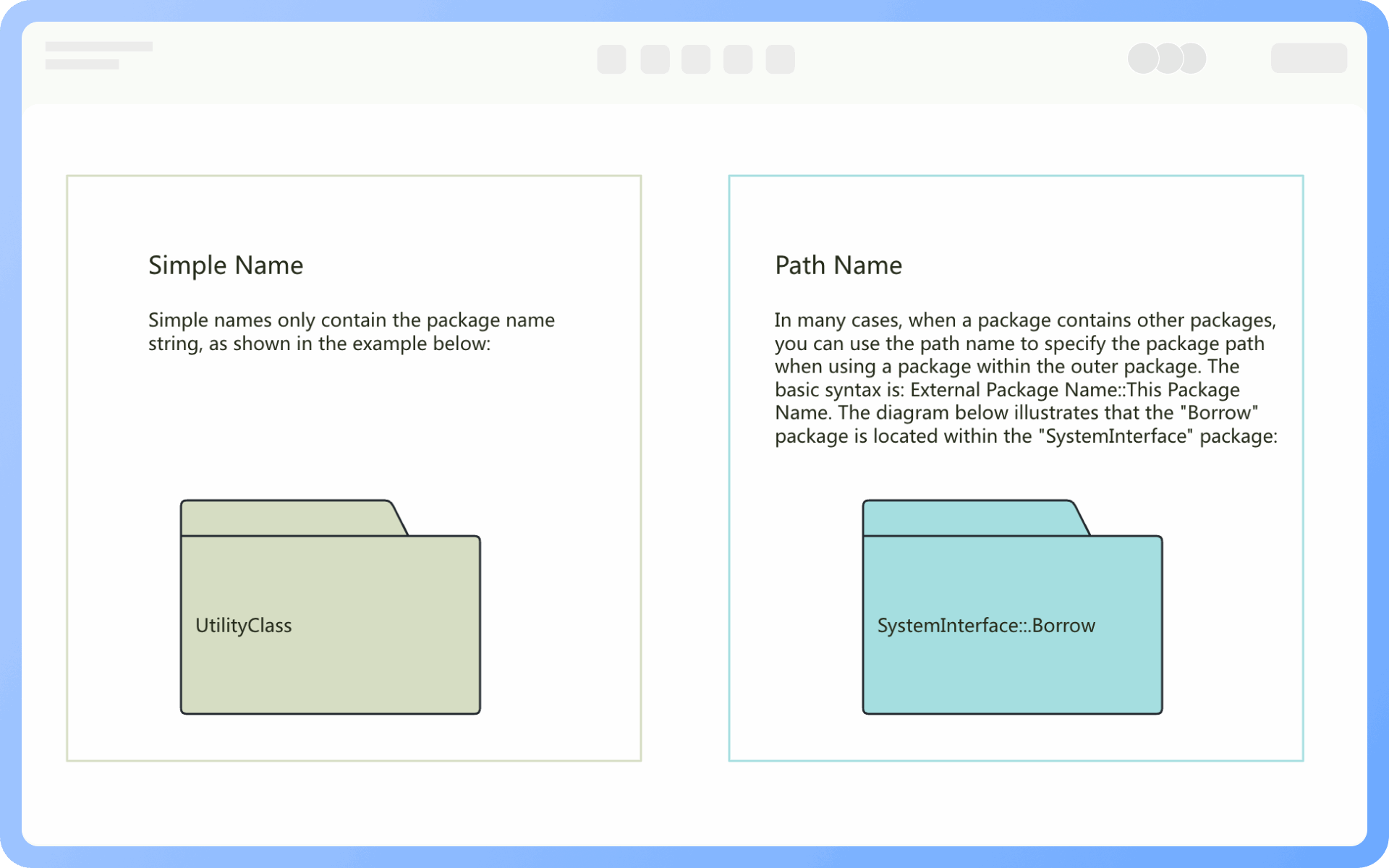

ในระดับเดียวกัน แต่ละแพ็คเกจควรมีชื่อที่ไม่ซ้ำกันแตกต่างจากแพ็คเกจอื่น ชื่อแพ็คเกจมีสองรูปแบบ:
ชื่อแบบง่าย: ชื่อแบบง่ายใช้เพียงสตริงชื่อของแพ็คเกจ;
ชื่อเส้นทาง: ในหลายกรณี แพ็คเกจมีแพ็คเกจอื่นๆ อยู่ ดังนั้นชื่อแพ็คเกจนอกจะใช้เพื่อบ่งบอกเส้นทางแพ็คเกจ ไวยากรณ์พื้นฐานคือ: [ชื่อแพ็คเกจนอก::ชื่อแพ็คเกจนี้].
แพ็คเกจเป็นกลไกการจัดกลุ่ม ดังนั้นมันสามารถมีองค์ประกอบใดๆ ใน UML เช่น คลาส วัตถุ กรณีการใช้งาน อินเทอร์เฟซ คอมโพเนนต์ โหนด ฯลฯ นอกจากนี้ยังสามารถมีแพ็คเกจอื่นๆ แผนภาพกรณีการใช้งาน แผนภาพการร่วมมือ แผนภาพลำดับ ฯลฯ

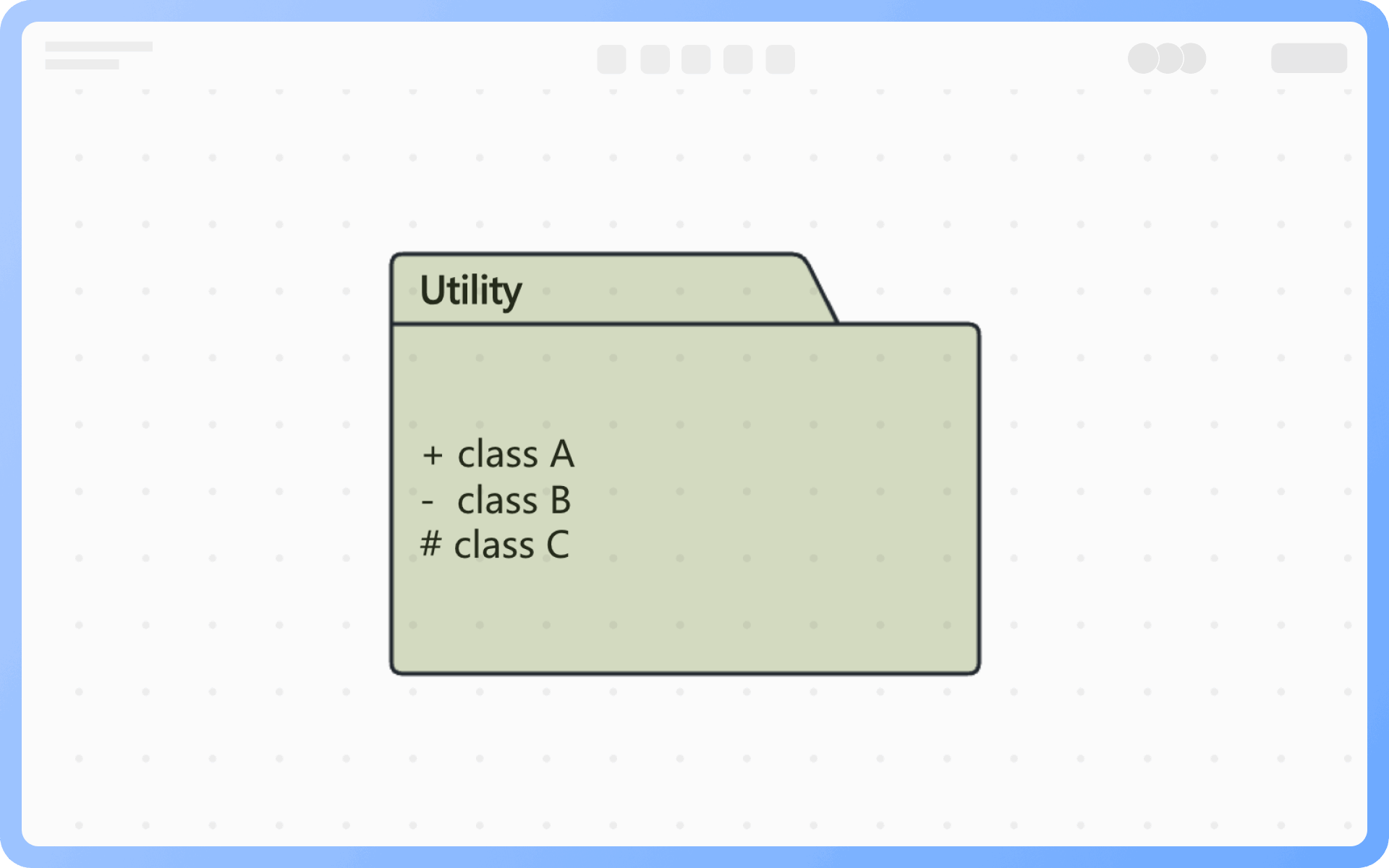

การมองเห็นขององค์ประกอบในแพ็คเกจหมายถึงสิทธิ์การเข้าถึงขององค์ประกอบภายนอกต่อองค์ประกอบในแพ็คเกจ โดยทั่วไปมีสิทธิ์สามแบบ: สาธารณะ ส่วนตัว ป้องกัน.

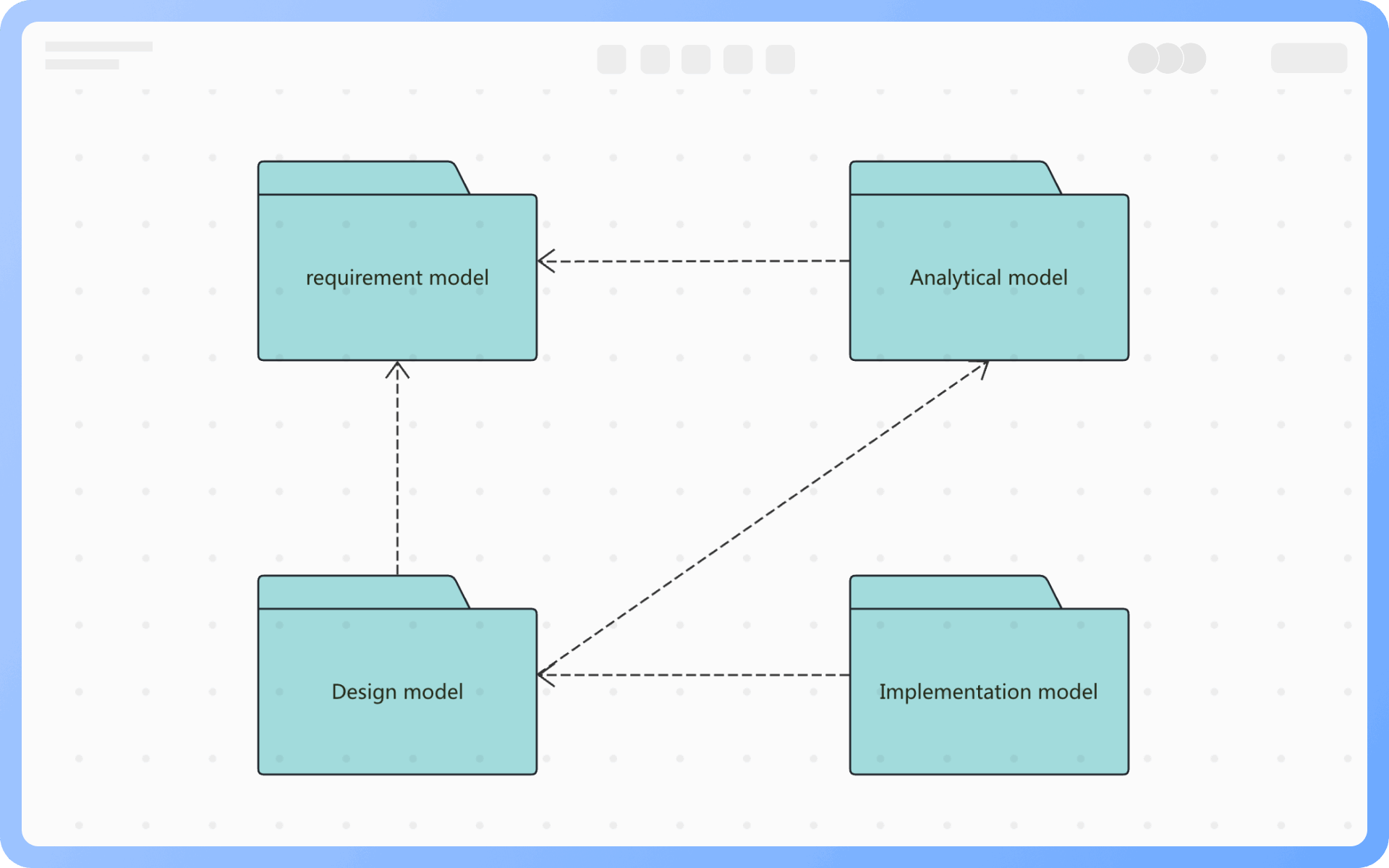

ความสัมพันธ์แบบพึ่งพา: ความสัมพันธ์แบบพึ่งพาระหว่างแพ็คเกจหมายถึงการพึ่งพาที่มีอยู่ระหว่างหลายองค์ประกอบในสองแพ็คเกจ การพึ่งพาแสดงโดยลูกศรประที่มีปลายศรชี้จากแพ็คเกจที่พึ่งพาไปยังแพ็คเกจที่พึ่งพา ความสัมพันธ์แบบพึ่งพาระหว่างแพ็คเกจสามารถเป็นการทั่วไป การทำให้เกิดขึ้น การนำเข้า ฯลฯ
ความสัมพันธ์ทั่วไป: ความสัมพันธ์ทั่วไประหว่างแพ็คเกจคล้ายกับความสัมพันธ์ทั่วไประหว่างคลาส ความสัมพันธ์ทั่วไปนี้หมายความว่าแพ็คเกจเฉพาะสามารถแทนที่องค์ประกอบในแพ็คเกจทั่วไปและสามารถเพิ่มองค์ประกอบใหม่ได้ ในความเป็นจริง การทั่วไประหว่างแพ็คเกจก็เป็นความสัมพันธ์แบบพึ่งพาประเภทหนึ่ง.

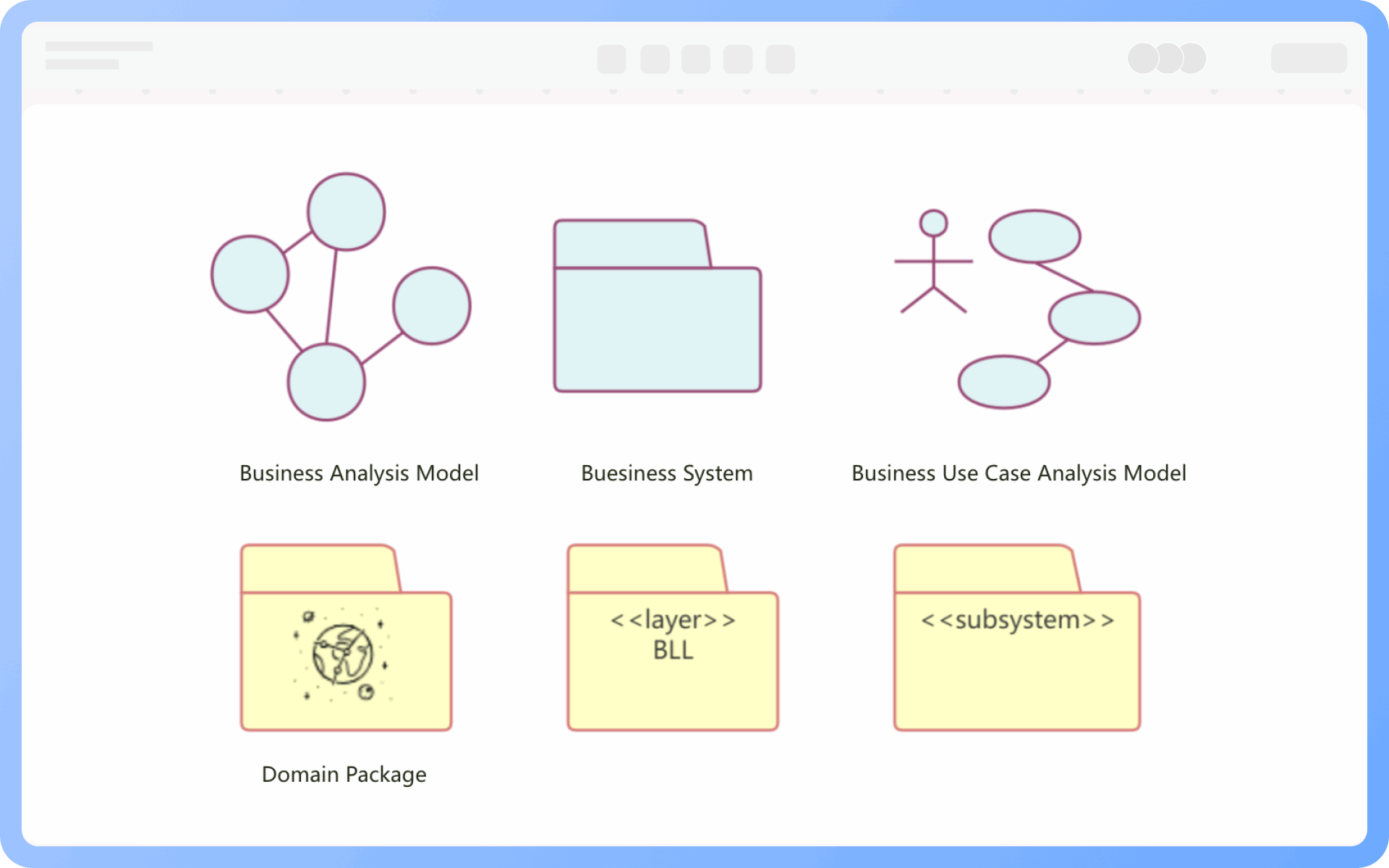

มีประเภทของสเตอริโอไทป์แพ็คเกจอยู่ทั่วไป 6 ประเภท: โมเดลการวิเคราะห์ธุรกิจ ระบบธุรกิจ โมเดลการวิเคราะห์กรณีการใช้ธุรกิจ แพ็คเกจโดเมน ชั้น และระบบย่อย คุณสามารถเลือกสเตอริโอไทป์ที่เหมาะสมตามความต้องการเพื่อระบุบทบาทของแพ็คเกจได้อย่างรวดเร็ว.
1. จัดการความซับซ้อนของระบบขนาดใหญ่
2. สะท้อนโครงสร้างโมดูลของระบบ
3. แสดงความสัมพันธ์การพึ่งพาและอินเทอร์เฟซระหว่างโมดูล
4. อำนวยความสะดวกในการทำงานร่วมกันของทีมและการแบ่งโมดูล

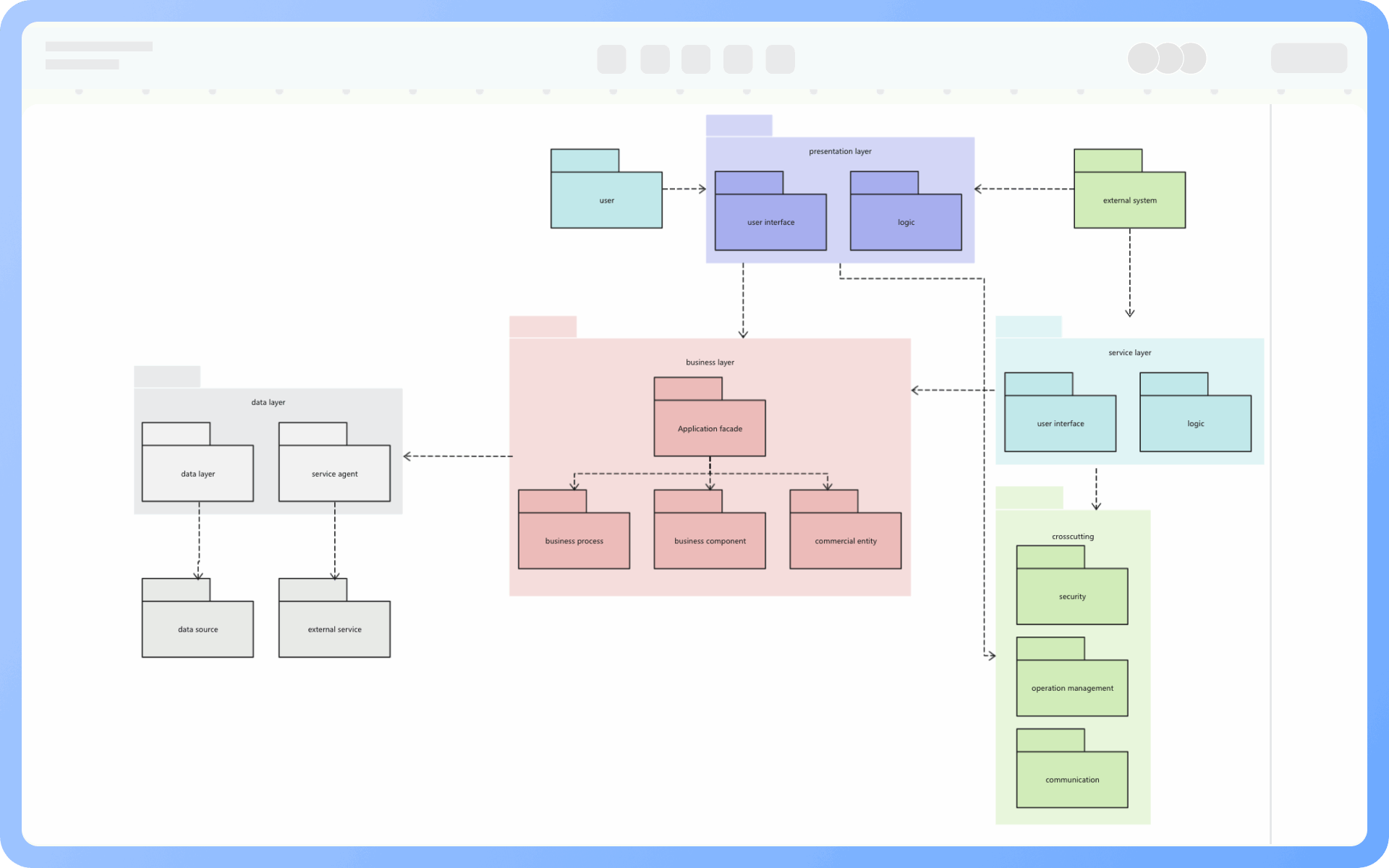

1. การสร้างแบบจำลองชั้นของระบบขนาดใหญ่
แสดงชั้นสถาปัตยกรรม เช่น ความสัมพันธ์การพึ่งพาของชั้นการแสดงผล ชั้นธุรกิจ ชั้นการเข้าถึงข้อมูล.
2. การทำงานร่วมกันของทีมและการแบ่งโมดูล
ใช้แผนภาพแพ็คเกจเพื่อแบ่งโมดูลความรับผิดชอบก่อนการพัฒนา ชี้แจงทิศทางของการพึ่งพาระหว่างแพ็คเกจ และหลีกเลี่ยงการพึ่งพาแบบวงกลม.
3. จัดแนวโค้ดกับโมเดล

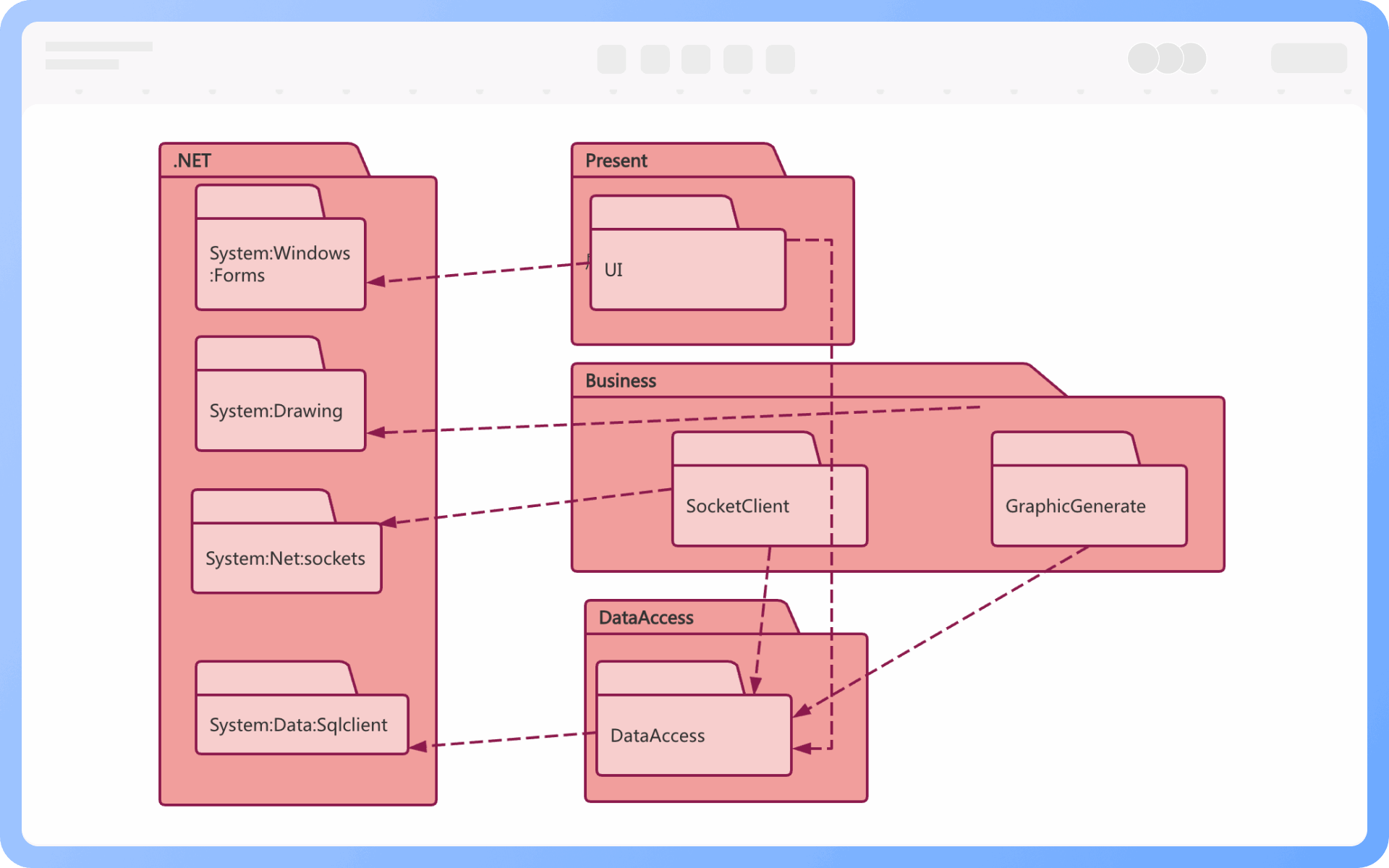

ภาษาต่างๆ เช่น Java, C++ มีความสัมพันธ์การแมปที่ดีกับ 'แพ็คเกจ' หรือ 'เนมสเปซ' และแผนภาพแพ็คเกจ UML เหมาะสำหรับการสร้างแบบจำลองโครงสร้างโค้ด.
4. ปรับโครงสร้างและเพิ่มประสิทธิภาพการออกแบบ
ระบุปัญหาการเชื่อมโยงสูงและการยึดเกาะต่ำโดยการวิเคราะห์แผนภาพแพ็คเกจ และปรับการแบ่งโมดูลตามนั้น.
ไม่มีข้อจำกัดเกี่ยวกับองค์ประกอบภายในแพ็กเกจ แพ็กเกจเป็นกลไกการจัดกลุ่ม ดังนั้นสามารถมีองค์ประกอบใดๆ ใน UML ได้ เช่น คลาส กรณีการใช้งาน อินเทอร์เฟซ คอมโพเนนต์ โหนด เป็นต้น นอกจากนี้ยังสามารถมีแพ็กเกจอื่นๆ แผนภาพกรณีการใช้งาน แผนภาพความร่วมมือ แผนภาพลำดับ เป็นต้น
ไม่ องค์ประกอบสามารถเป็นของแพ็กเกจเดียวเท่านั้น
ในระดับเดียวกัน แต่ละแพ็กเกจควรมีชื่อที่แตกต่างจากแพ็กเกจอื่นๆ
1. หลีกเลี่ยงการพึ่งพาซึ่งกันและกันระหว่างแพ็กเกจ;
2. ชื่อแพ็กเกจควรเรียบง่ายและชัดเจน
แผนภาพแพ็กเกจใช้ในการจัดระเบียบและจัดกลุ่มองค์ประกอบในแผนภาพคลาส เช่น คลาส อินเทอร์เฟซ ระบบย่อย เป็นต้น โดยเน้นโครงสร้างลำดับชั้นเชิงตรรกะ
แผนภาพคลาส ในทางกลับกัน ใช้ในการอธิบายความสัมพันธ์เชิงโครงสร้างระหว่างคลาส โดยเน้นรายละเอียดของคลาสเอง
ได้ แผนภาพแพ็กเกจสนับสนุนโครงสร้างซ้อนของแพ็กเกจ ใช้ในการแสดงการแบ่งย่อยของแพ็กเกจย่อยภายในแพ็กเกจ มักใช้ในการแสดงโครงสร้างชั้นในระบบที่ซับซ้อน
โดยทั่วไปแล้ว แผนภาพแพ็กเกจจะใช้ความสัมพันธ์การพึ่งพาเป็นหลัก แต่หากจำเป็น สามารถใช้แผนภาพอื่นๆ (เช่น แผนภาพคอมโพเนนต์) เพื่อแสดงความหมายเช่นการนำไปใช้และการนำเข้า โดยทั่วไปไม่แนะนำให้ผสมความสัมพันธ์หลายๆ แบบในแผนภาพแพ็กเกจมาตรฐาน
1. การเชื่อมโยงต่ำและการรวมสูง: ลดการพึ่งพาระหว่างแพ็กเกจเพื่อเพิ่มความเป็นอิสระ;
2. ทิศทางการพึ่งพาที่ชัดเจน: รักษาการพึ่งพาแบบทิศทางเดียวเพื่อหลีกเลี่ยงการพึ่งพาซึ่งกันและกัน;
3. การออกแบบแบบชั้น: แบ่งแพ็กเกจตามชั้นสถาปัตยกรรม ชั้นทั่วไป: ชั้นการนำเสนอ → ชั้นตรรกะธุรกิจ → ชั้นการเข้าถึงข้อมูล;
4. การห่อหุ้มโครงสร้างภายใน: เปิดเผยเฉพาะคลาสหรืออินเทอร์เฟซที่จำเป็นเท่านั้น ซ่อนรายละเอียดการนำไปใช้;
5. ใช้ความคิดเห็นและป้ายกำกับเพื่ออธิบายความสัมพันธ์: เช่น <
