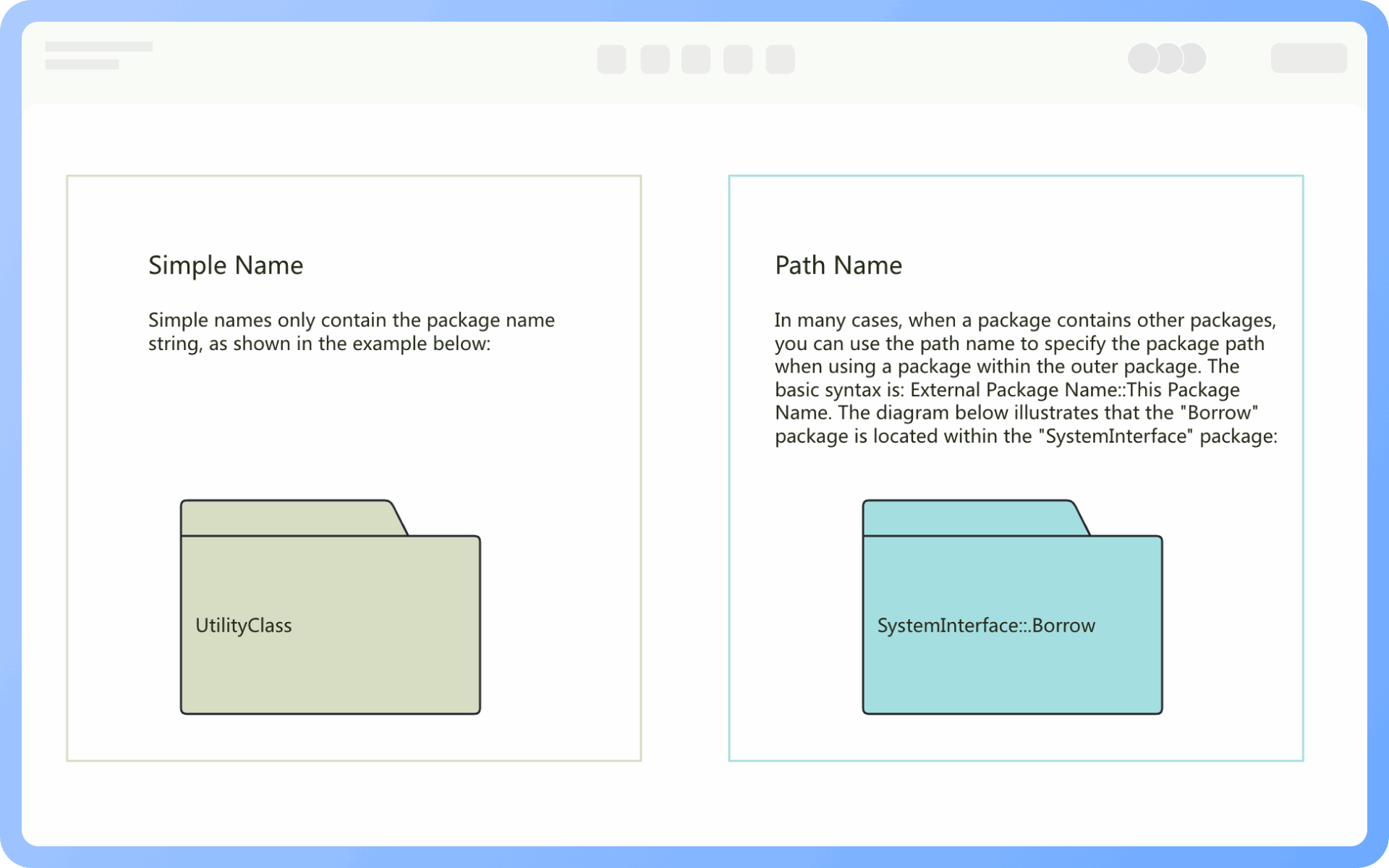

Dénomination du package
Diagrammes de flux
Expression graphique
Cartes mentales
Expression structurée
Notes
Expression efficace
Carte arborescente
Diagramme de parenthèses
Mode par défaut

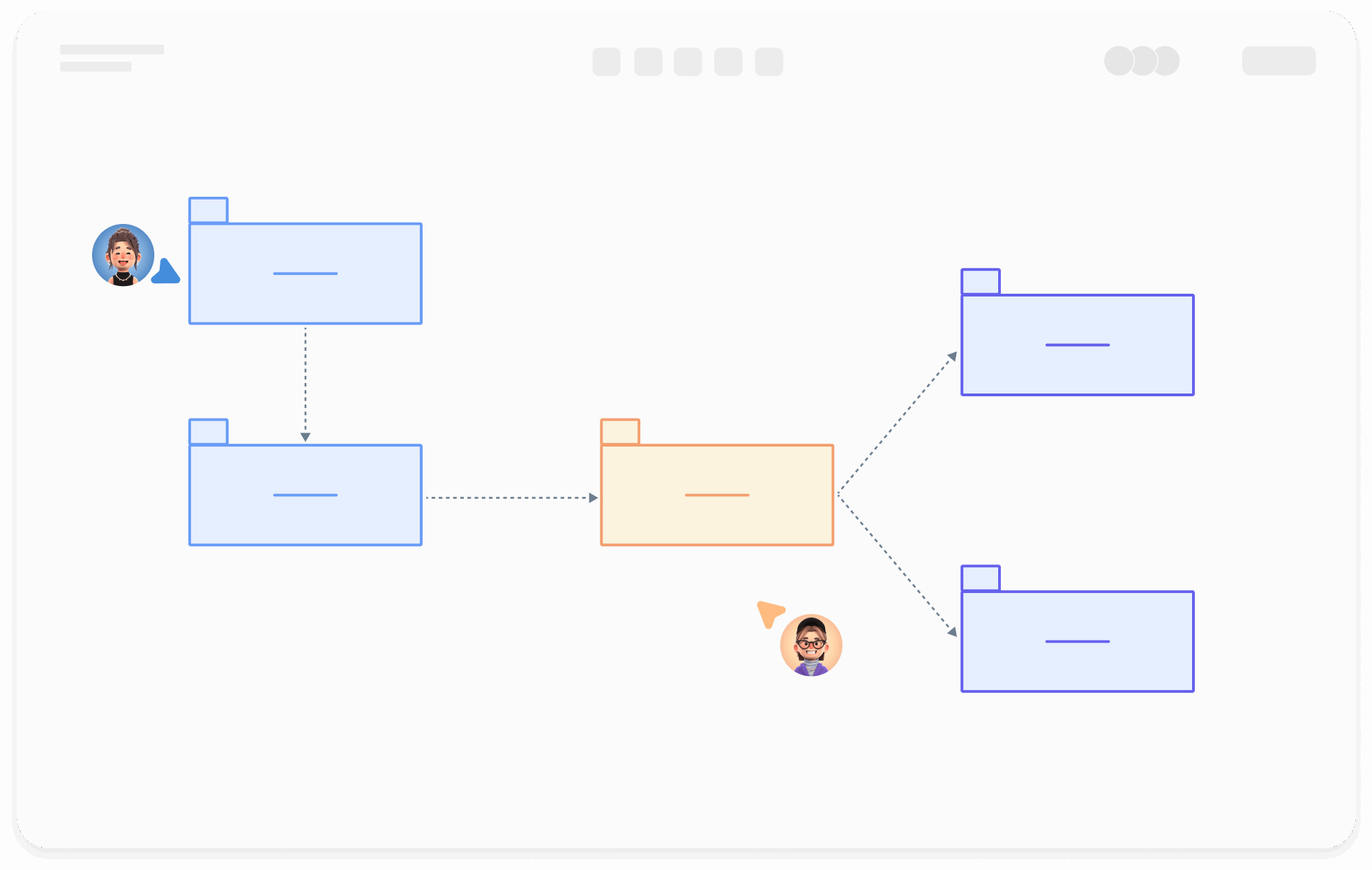

Collaboration en temps réel multi-utilisateurs avec liens partageables pour transfert instantané
Génération automatique de graphiques à partir de texte avec amélioration de style
Thèmes prédéfinis avec personnalisation complète
Supporte icônes, images, étiquettes, formules LaTeX, blocs de code, liens, pièces jointes
Exporter : PNG, VISIO, PDF, SVG | Importer : VISIO, Mermaid
Stockage cloud temps réel, synchronisation multi-appareils, historique des versions et sécurité des données
Il n'y a pas de restrictions sur les éléments à l'intérieur d'un paquet. Un paquet est un mécanisme de regroupement, donc il peut contenir n'importe quel élément UML, tel que des classes, des cas d'utilisation, des interfaces, des composants, des nœuds, etc. Il peut également contenir d'autres paquets, des diagrammes de cas d'utilisation, des diagrammes de collaboration, des diagrammes de séquence, etc.
Non, un élément ne peut appartenir qu'à un seul paquet.
Au même niveau, chaque paquet doit avoir un nom différent des autres paquets.
1. Éviter les dépendances circulaires entre les paquets ;
2. Le nom des paquets doit être simple et descriptif.
Un diagramme de paquet est utilisé pour organiser et regrouper les éléments d'un diagramme de classes, tels que des classes, des interfaces, des sous-systèmes, etc., en mettant l'accent sur la structure hiérarchique logique.
Un diagramme de classes est utilisé pour décrire les relations structurelles entre les classes, en se concentrant sur les détails des classes elles-mêmes.
Oui, le diagramme de paquet prend en charge la structure imbriquée des paquets, ce qui permet de représenter la subdivision interne des sous-paquets, souvent utilisée pour exprimer la structure hiérarchique des systèmes complexes.
En général, le diagramme de paquet utilise principalement des relations de dépendance, mais si nécessaire, d'autres diagrammes (comme les diagrammes de composants) peuvent être utilisés pour exprimer des sémantiques telles que l'implémentation ou l'importation. Dans un diagramme de paquet standard, il est généralement déconseillé d'utiliser un mélange de plusieurs types de relations.
1. Faible couplage et haute cohésion : réduire autant que possible les relations de dépendance entre les paquets pour renforcer l'indépendance ;
2. Direction de dépendance claire : maintenir une dépendance unidirectionnelle pour éviter les dépendances circulaires ;

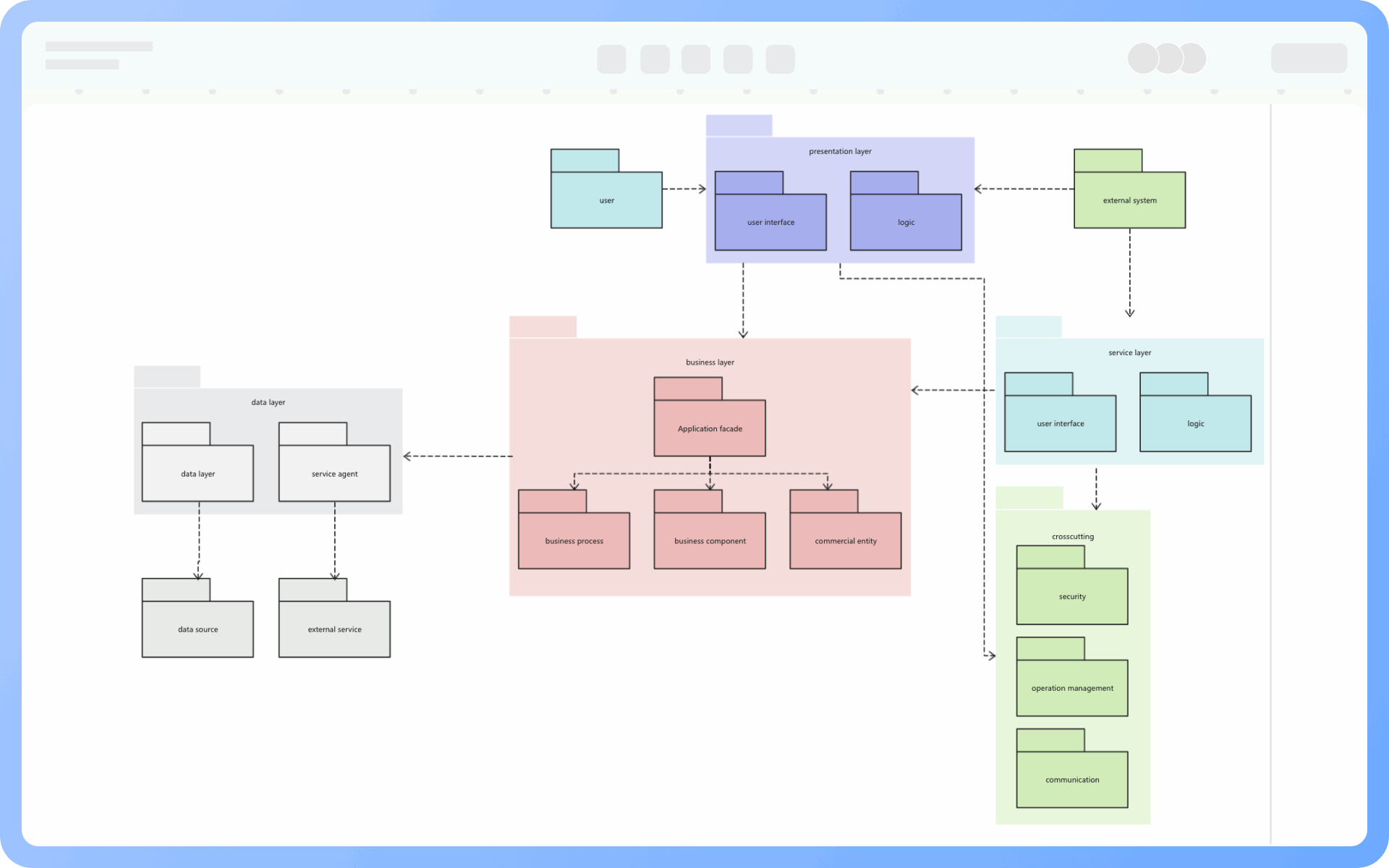

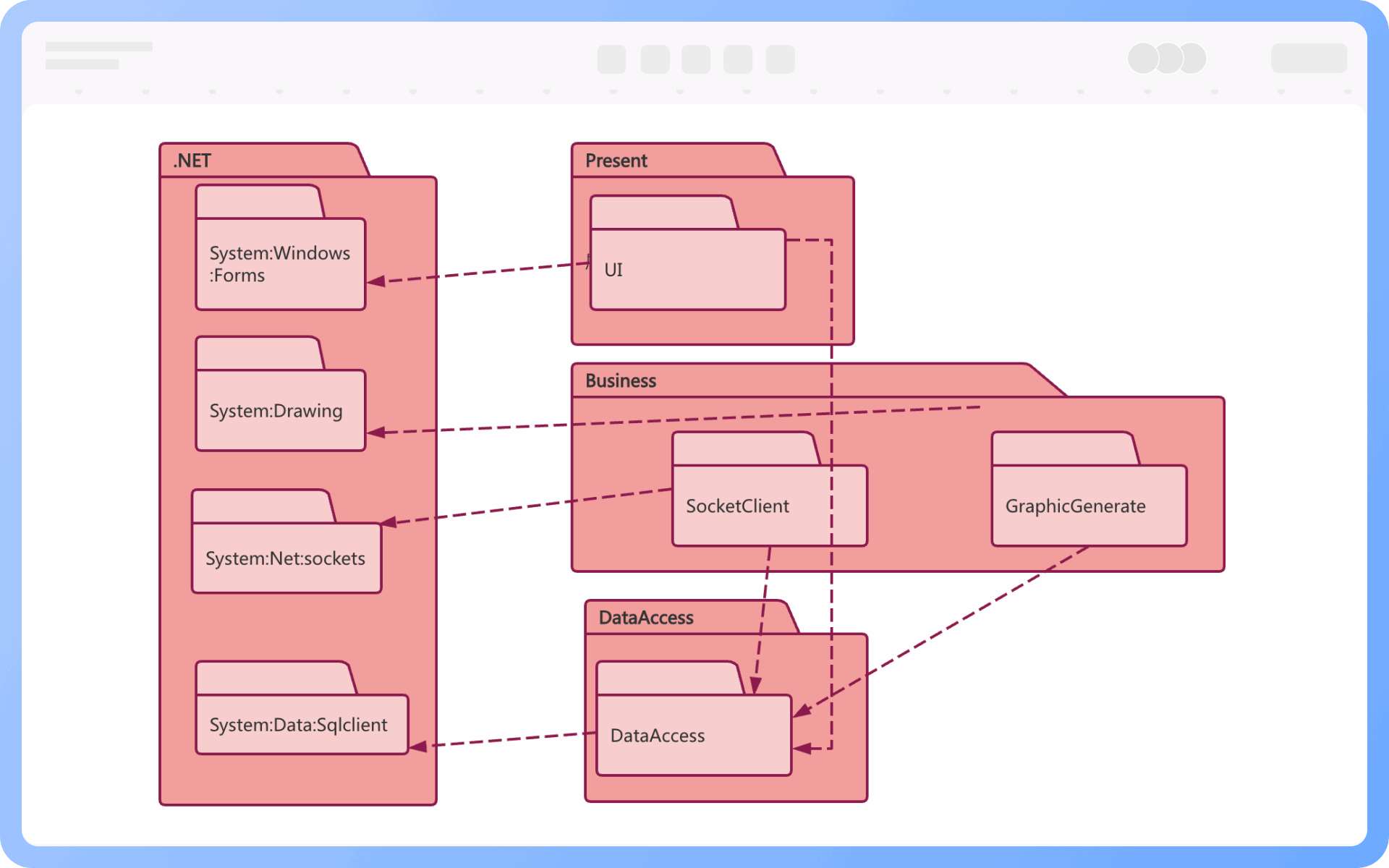

3. Conception en couches : diviser les paquets selon les niveaux d'architecture, couches communes : couche de présentation → couche logique métier → couche d'accès aux données ;

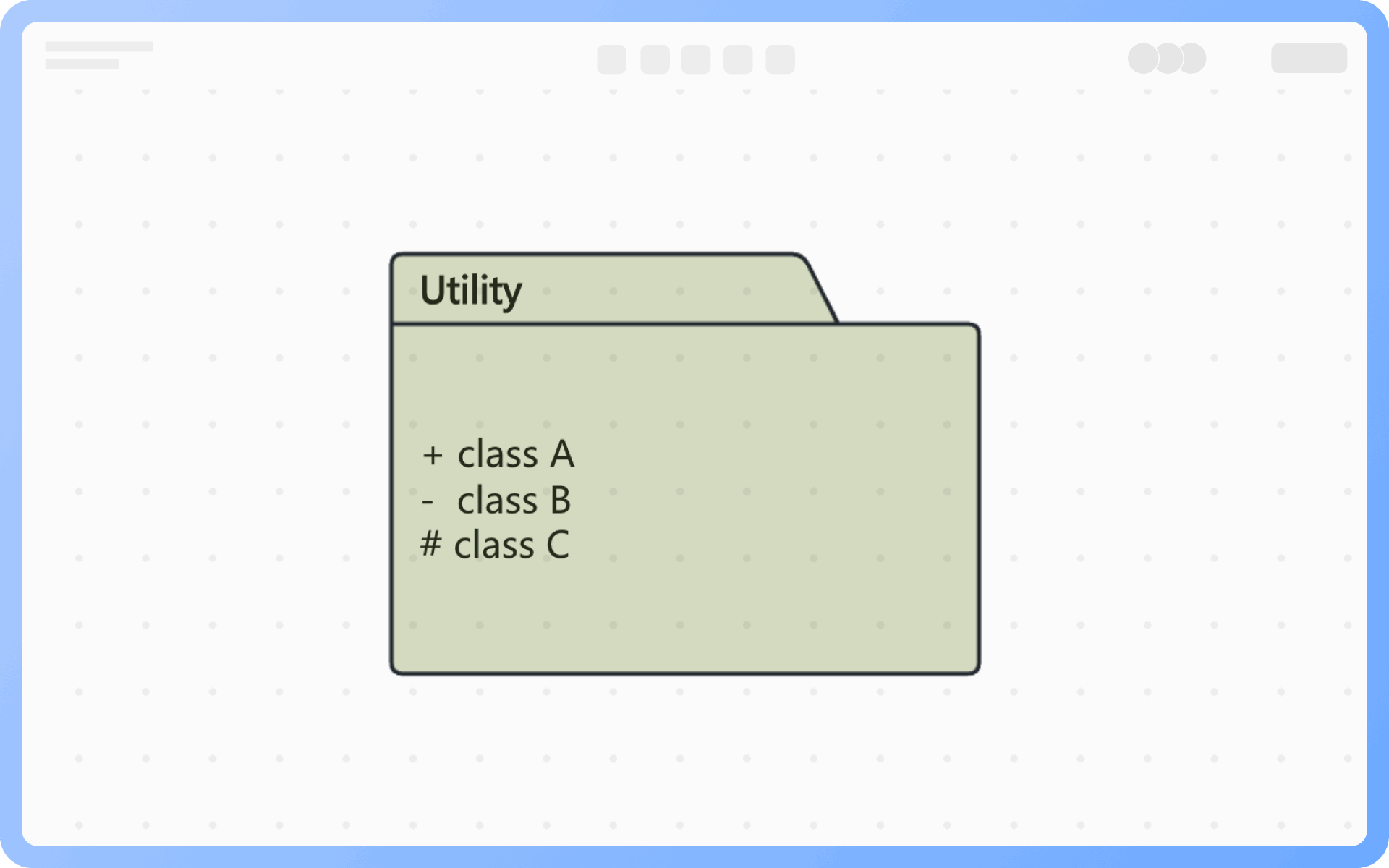

4. Encapsulation de la structure interne : n'exposer que les classes ou interfaces nécessaires, cacher les détails de l'implémentation ;
5. Utiliser des commentaires et des étiquettes pour expliquer les relations : comme <
