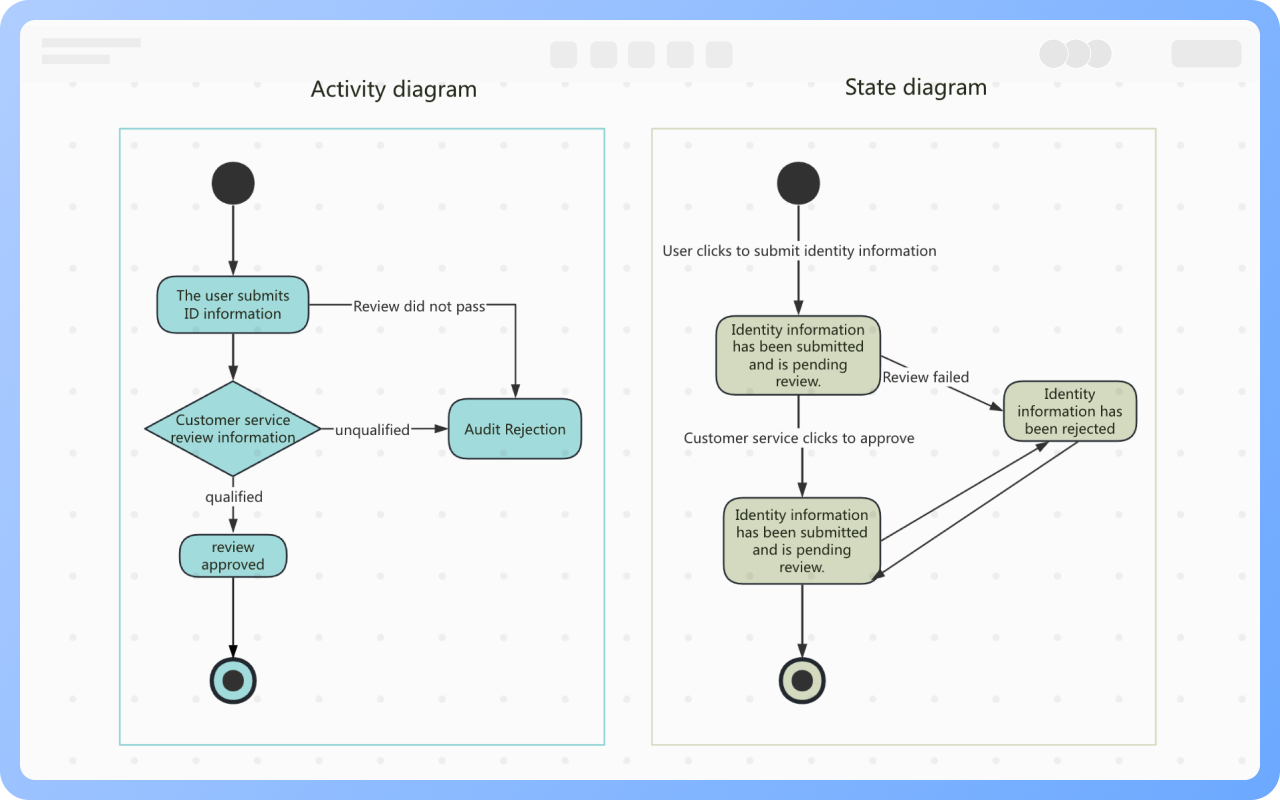

Le diagramme d'activité est centré sur l'activité, avec des rectangles à coins arrondis pour représenter les activités. Les lignes de transition ne portent généralement pas de contenu, sauf en cas de condition, où la condition est écrite sur la ligne.

Le diagramme d'état est centré sur l'état, avec des rectangles à coins arrondis pour représenter les états. Le contenu écrit sur les lignes de transition correspond aux activités du diagramme d'activité.

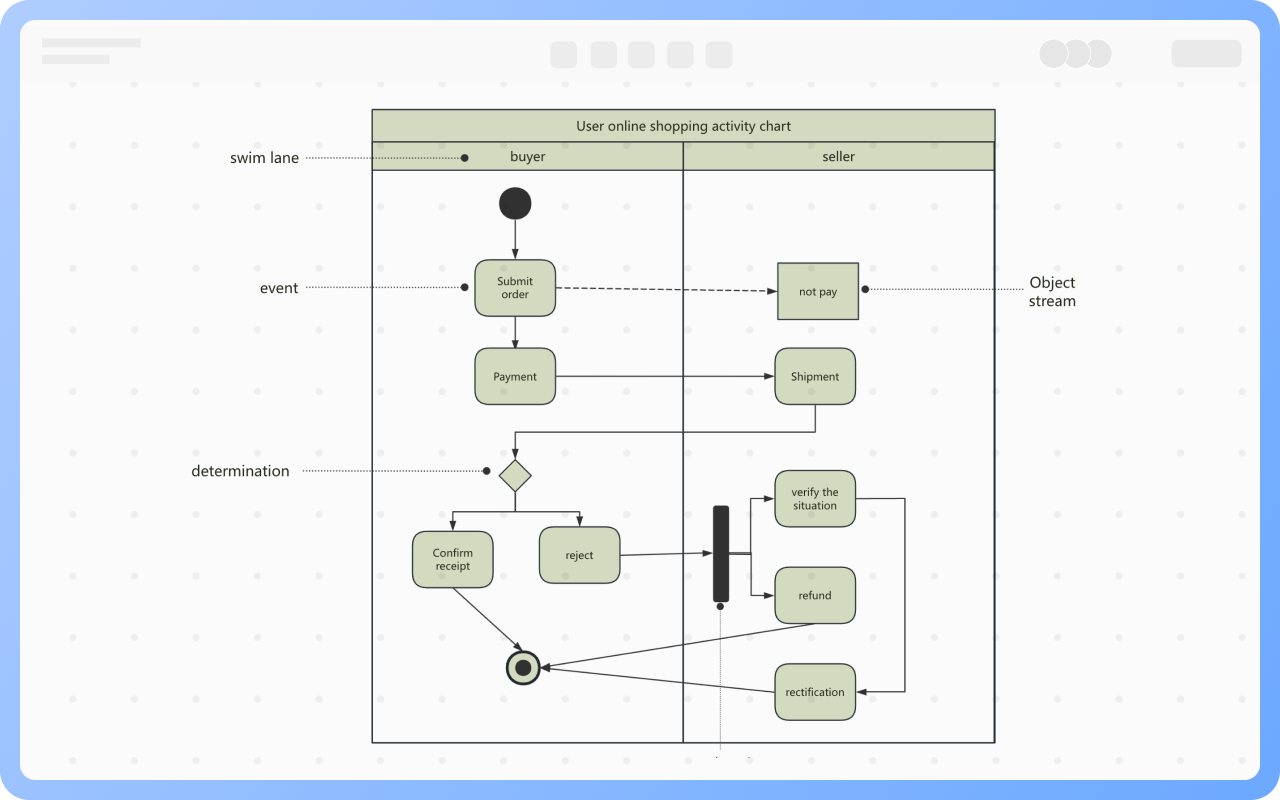

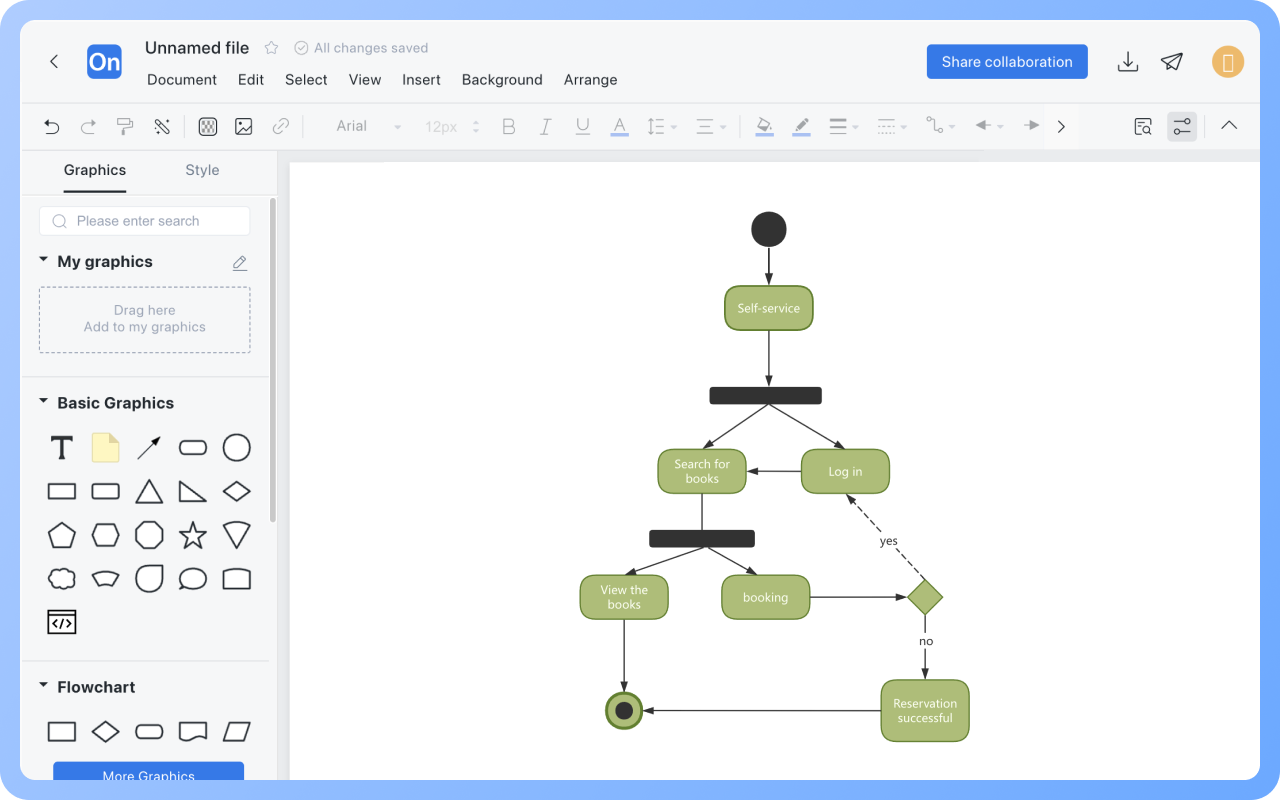

Point de départ : Un diagramme d'activité commence par un point de départ, représenté par un cercle plein.

Activité : Représente une étape ou une tâche dans un processus système ou métier, représentée par un rectangle à coins arrondis avec le nom de l'activité à l'intérieur.

Décision : Représentée par un losange, également appelée branchement et fusion. Une décision a un chemin d'entrée et deux ou plusieurs chemins de sortie.

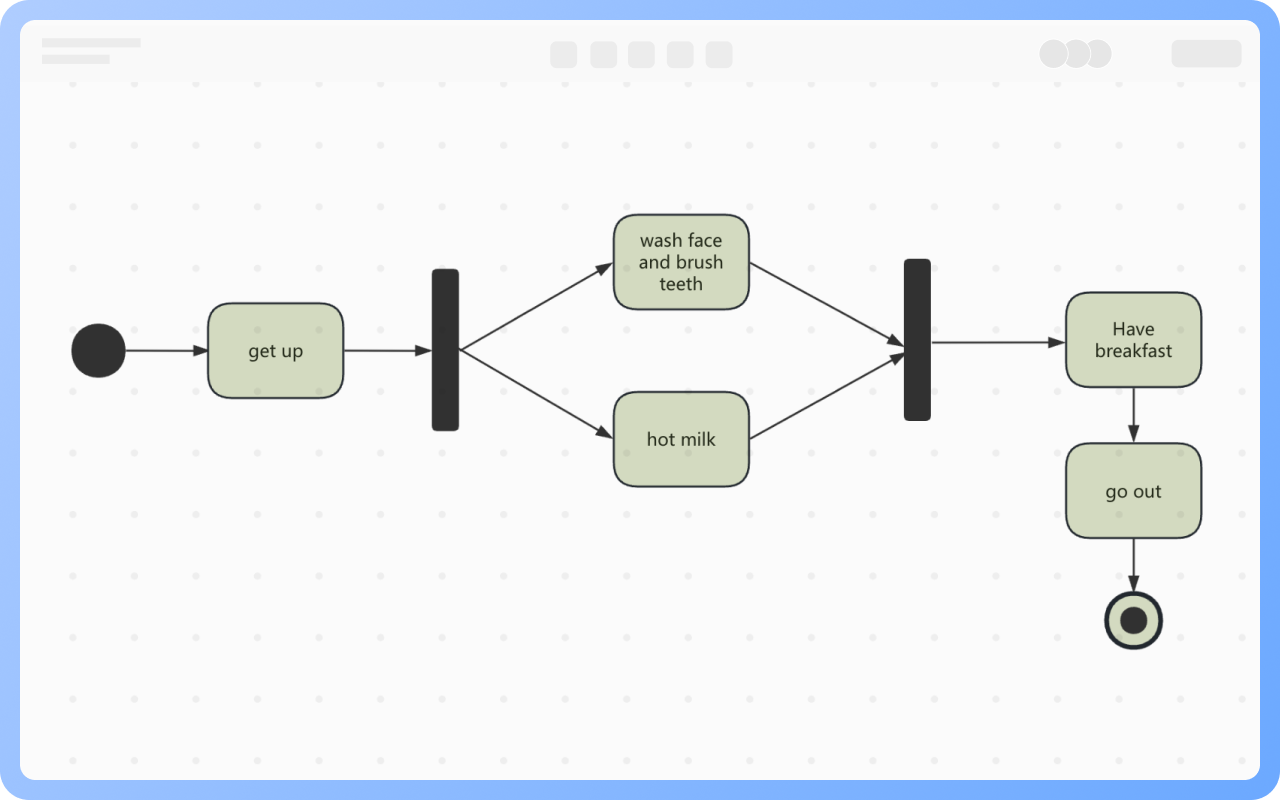

Synchronisation : Représentée par un rectangle étroit plein, également appelée fourche et jonction. Utilisée pour décrire les processus parallèles, la fourche indique le début d'activités parallèles et la jonction indique la fin des activités parallèles.

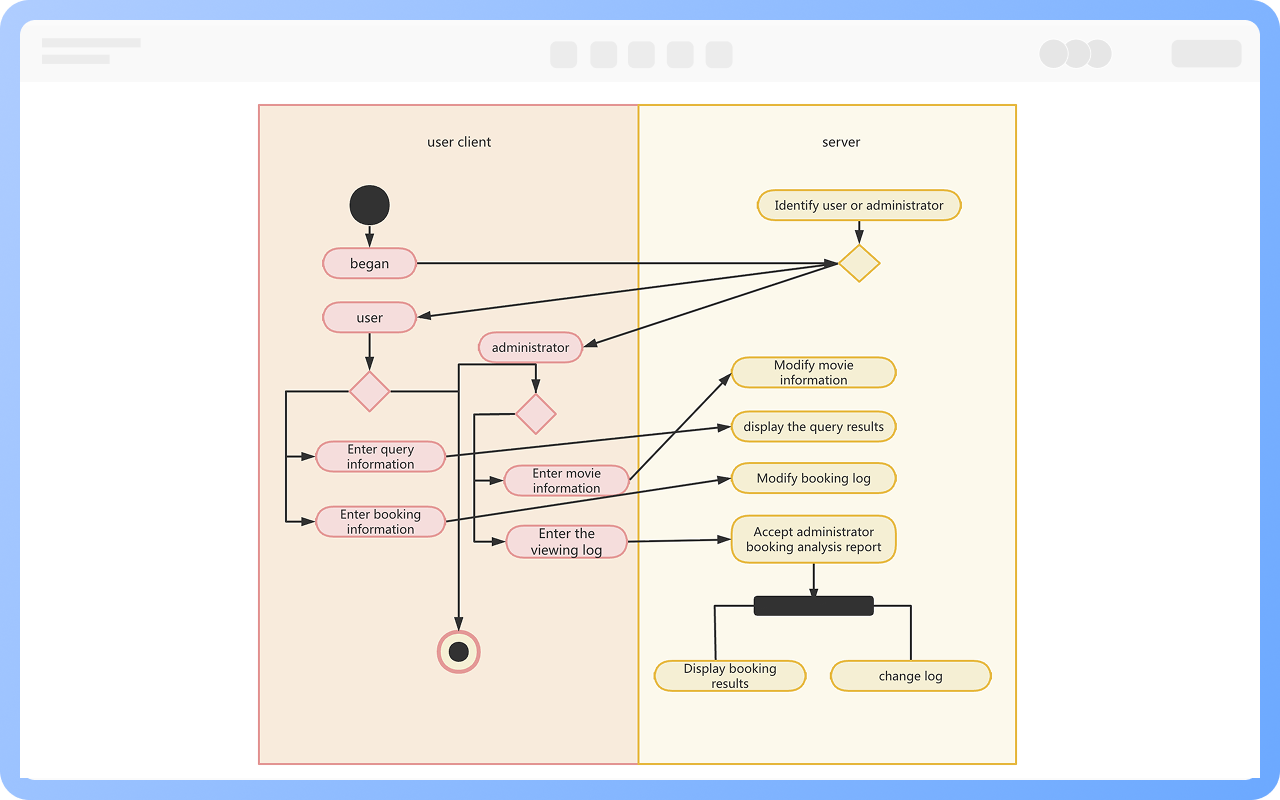

Couloir : Les couloirs regroupent les activités ou actions par objet exécutant, chaque groupe étant séparé par un couloir. Cela permet de décrire clairement les transitions d'activités ou d'actions et d'indiquer qui les effectue.

La granularité de tous les nœuds d'activité doit être à peu près la même :

« Se connecter au système » et « Cliquer sur le bouton » apparaissant en même temps est incorrect.

« Remplir le nom d'utilisateur et le mot de passe » -> « Vérifier l'identité » -> « Entrer dans l'interface principale », c'est correct.

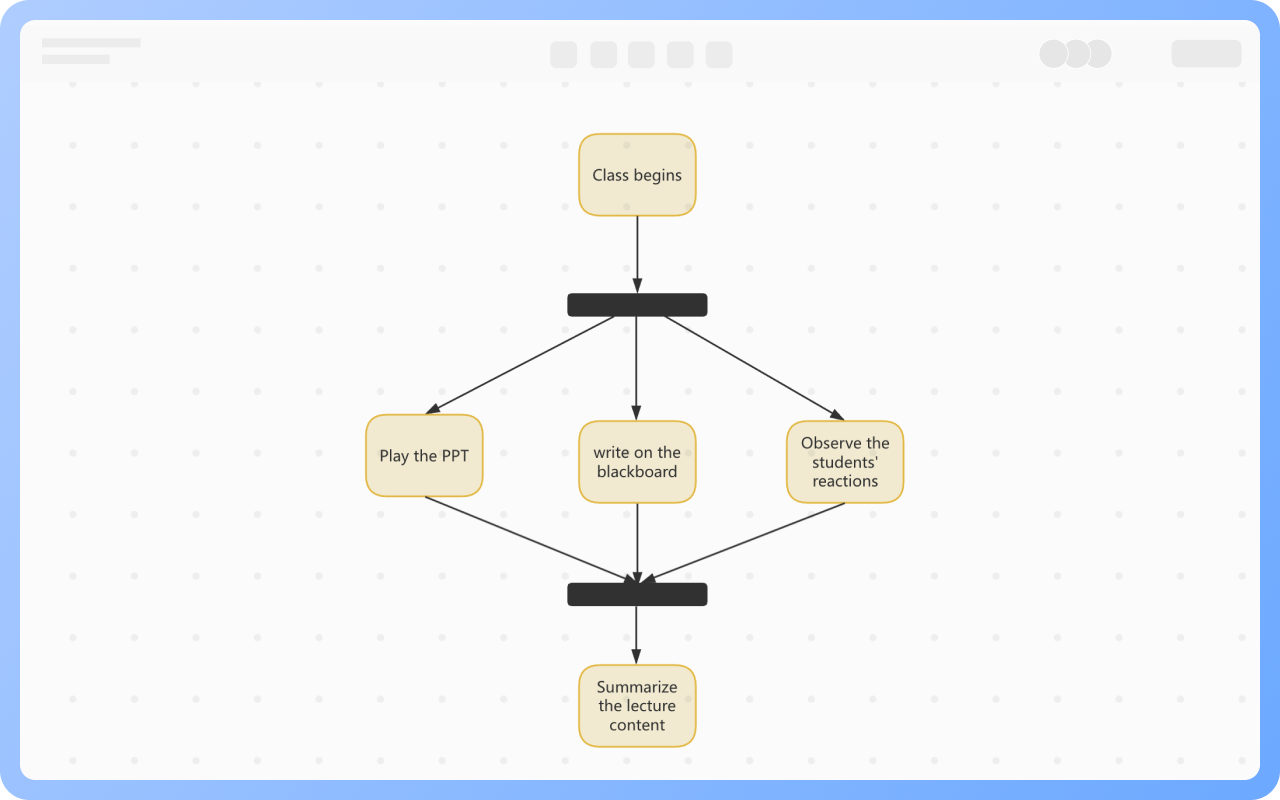

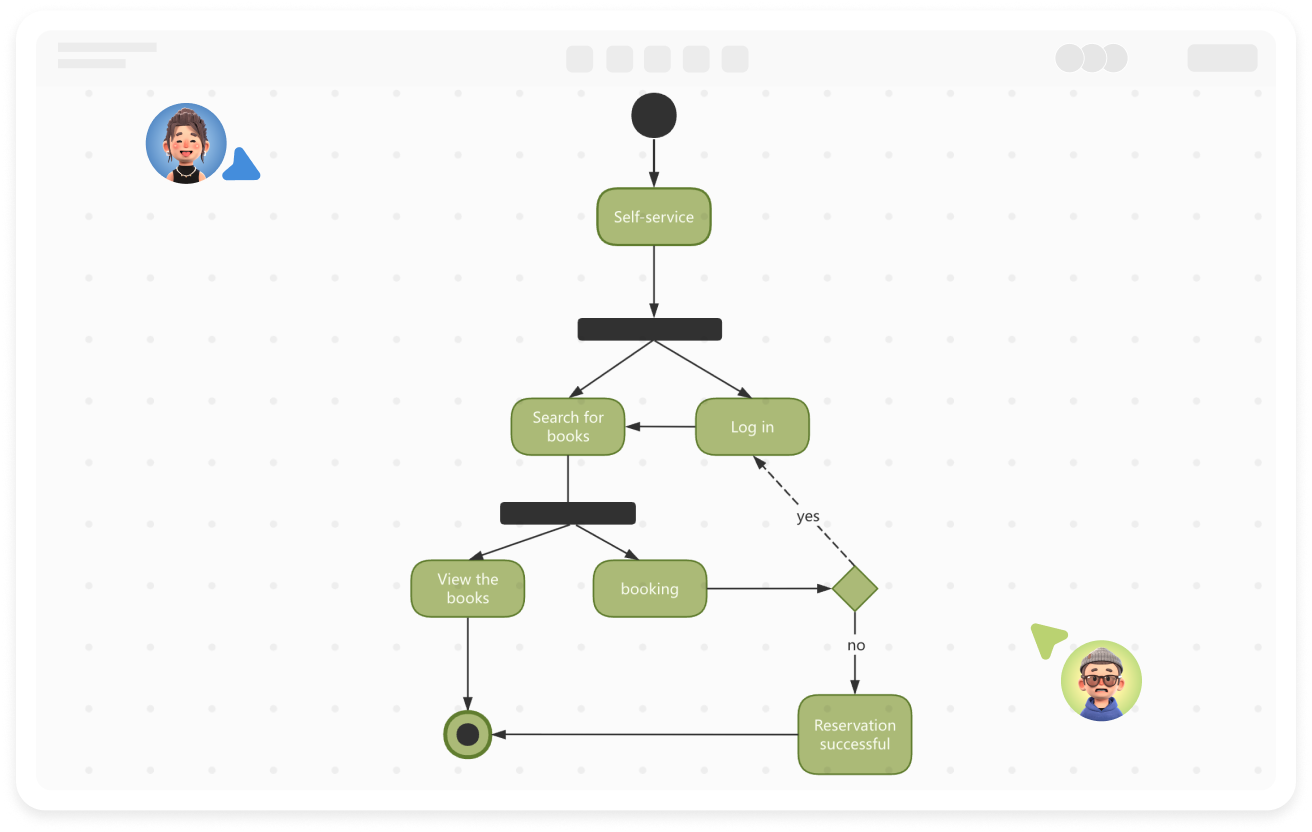

À un moment donné, il peut y avoir deux ou plusieurs flux de contrôle parallèles. La fourche représente la décomposition d'un flux de contrôle en deux ou plusieurs flux de contrôle parallèles, et la jonction représente la synchronisation de deux ou plusieurs flux de contrôle parallèles.

Dans le diagramme d'activité, une barre de synchronisation est utilisée pour expliquer la fourche et la jonction de ces flux de contrôle, représentée par un rectangle étroit plein.

Modélisation des processus métier : Approbation des achats, processus de congé

Modélisation des flux d'opérations fonctionnelles du système : Connexion, commande, génération de rapports

Modélisation du comportement de classe (avec diagramme d'état) : Processus d'inscription des utilisateurs, processus de traitement des commandes

Modélisation des comportements concurrents ou collaboratifs : Collaboration multithread, distribution des tâches

1. Garder les graphiques simples, éviter les imbrications trop profondes

2. Clarifier l'exécutant de chaque action

3. Utiliser judicieusement les structures de décision et de parallélisme

4. Peut être utilisé en conjonction avec d'autres diagrammes UML
