แผนภาพกิจกรรมคล้ายกับแผนภาพการไหล เป็นมุมมองโมเดลที่ใช้ในการอธิบายพฤติกรรมของระบบ ซึ่งสามารถใช้ในการอธิบายกระบวนการทำงานและพฤติกรรมพร้อมกันของระบบ ใช้ในการแสดงความสัมพันธ์ลำดับของกิจกรรมต่างๆ ที่วัตถุที่มีส่วนร่วมในพฤติกรรมหนึ่งของระบบดำเนินการ เป็นรูปแบบการแสดงผลอีกแบบหนึ่งของเครื่องจักรสถานะ
แผนภาพกิจกรรมถูกสร้างขึ้นเพื่อวิเคราะห์กระบวนการ โดยใช้เครื่องมือที่เป็นภาพในการอธิบายกระบวนการทำงานของสิ่งต่างๆ ในโลกความจริง ผลลัพธ์ที่ได้จะช่วยให้คนเข้าใจได้ง่ายและสะดวกในการพัฒนาด้วยคอมพิวเตอร์
บทบาทหลักของแผนภาพกิจกรรม:
1. อธิบายงานที่เสร็จสิ้นในระหว่างการดำเนินการหนึ่งๆ อธิบายบทบาท การทำงานของการไหล องค์กร และวัตถุทำงานอย่างไร
2. สร้างโมเดลการทำงานของกรณีการใช้งาน อธิบายว่าตัวอย่างของกรณีการใช้งานดำเนินการอย่างไรและเปลี่ยนแปลงสถานะของวัตถุอย่างไร
3. ช่วยให้ผู้เกี่ยวข้องเข้าใจกระบวนการจัดการธุรกิจ
4. อธิบายอัลกอริทึมของกระบวนการที่ซับซ้อน
ทำงานร่วมกันแบบเรียลไทม์หลายผู้ใช้ พร้อมลิงก์แชร์สำหรับส่งข้อมูลทันที
สร้างกราฟิกอัตโนมัติจากข้อความพร้อมปรับปรุงสไตล์
ธีมพร้อมปรับแต่งเต็มรูปแบบ
รองรับไอคอน รูปภาพ ป้ายกำกับ สูตร LaTeX บล็อกโค้ด ลิงก์ ไฟล์แนบ
ส่งออก: PNG, VISIO, PDF, SVG | นำเข้า: VISIO, Mermaid
เก็บข้อมูลคลาวด์แบบเรียลไทม์ ซิงค์หลายอุปกรณ์ ประวัติเวอร์ชัน และความปลอดภัยข้อมูล

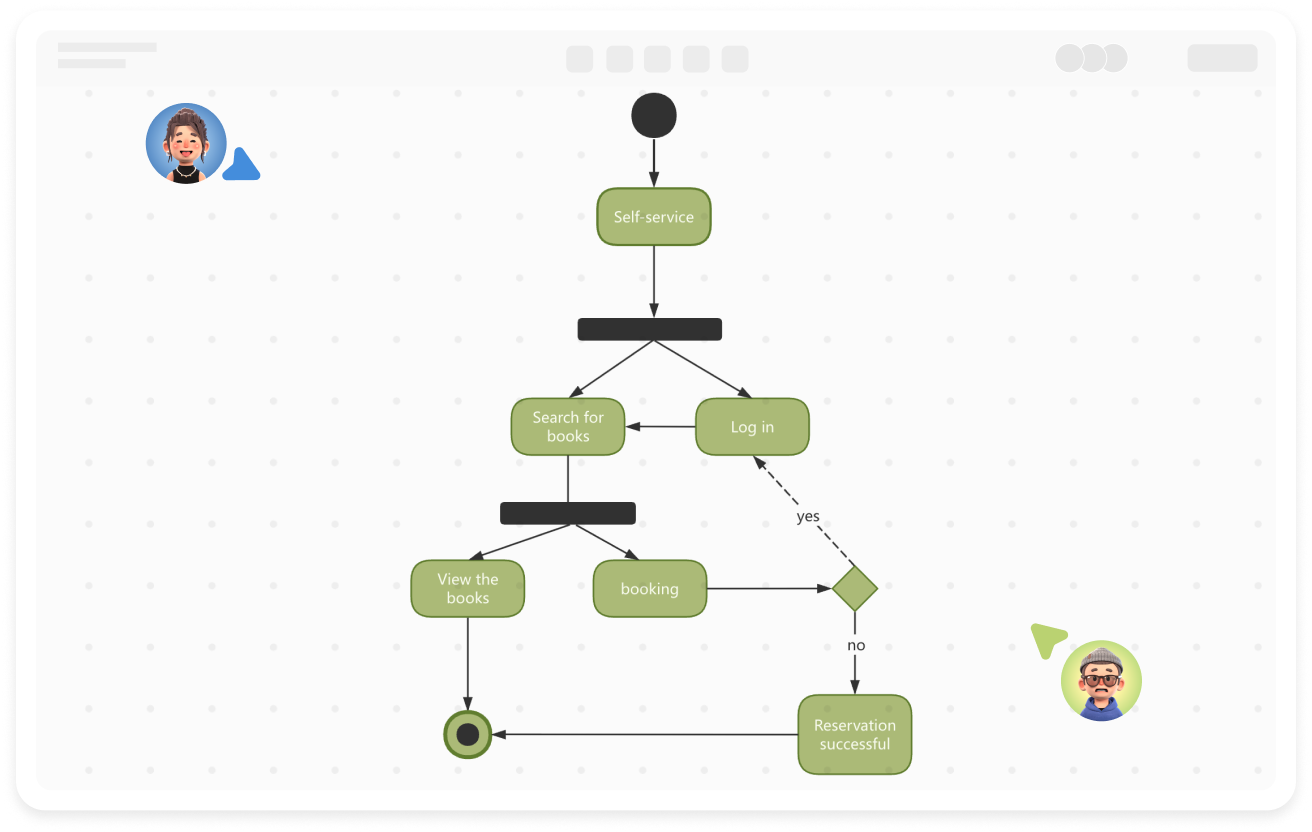

กิจกรรมแผนภาพแสดงกิจกรรมเป็นหลัก สี่เหลี่ยมมุมมนแสดงกิจกรรม เส้นโอนย้ายปกติจะไม่เขียนเนื้อหา ยกเว้นเมื่อมีการตัดสินใจ จะต้องเขียนเงื่อนไขการตัดสินใจบนเส้น
สถานะแผนภาพแสดงสถานะเป็นหลัก สี่เหลี่ยมมุมมนแสดงสถานะ เนื้อหาที่เขียนบนเส้นโอนย้ายสอดคล้องกับกิจกรรมในกิจกรรมแผนภาพ

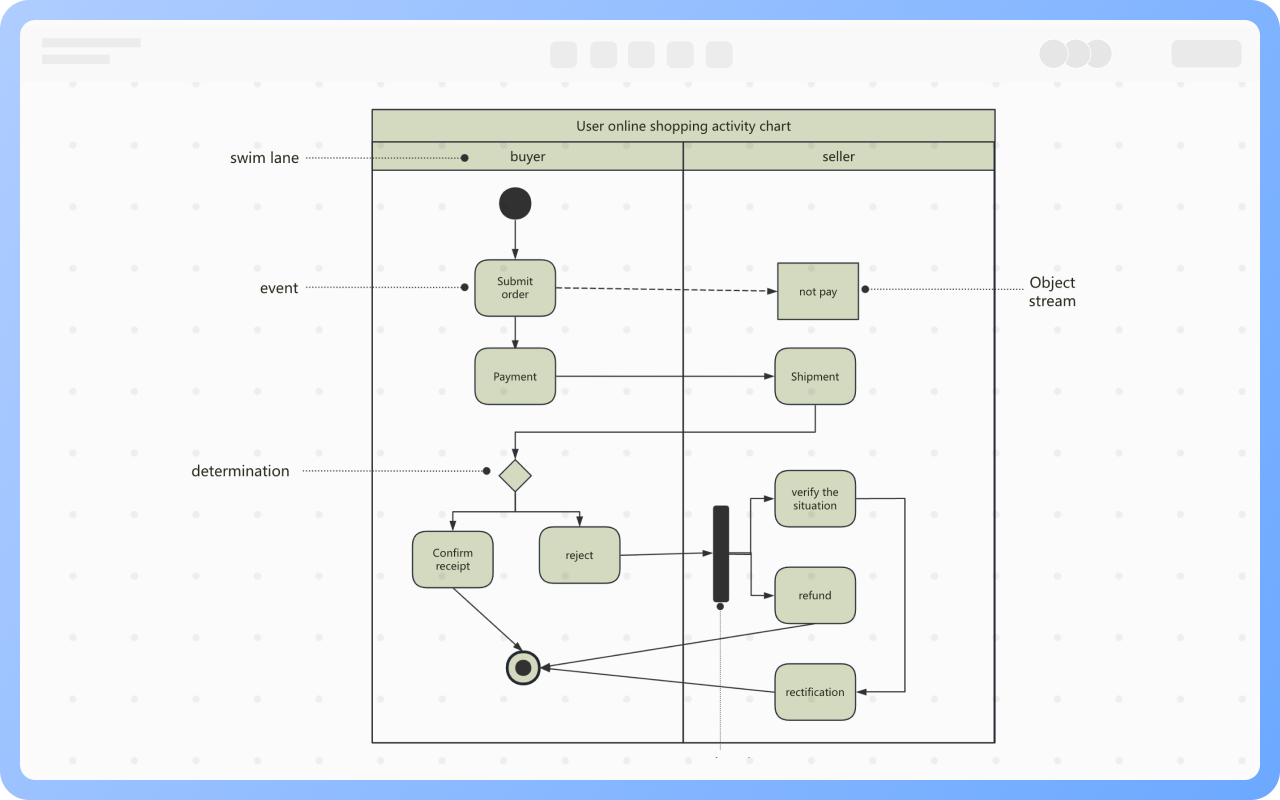

จุดเริ่มต้น: กิจกรรมแผนภาพเริ่มต้นด้วยการวาดจุดเริ่มต้น แสดงด้วยวงกลมทึบ
กิจกรรม: แสดงขั้นตอนหรือภารกิจในกระบวนการระบบหรือธุรกิจ ใช้สี่เหลี่ยมมุมมนแสดง ภายในเขียนชื่อกิจกรรม

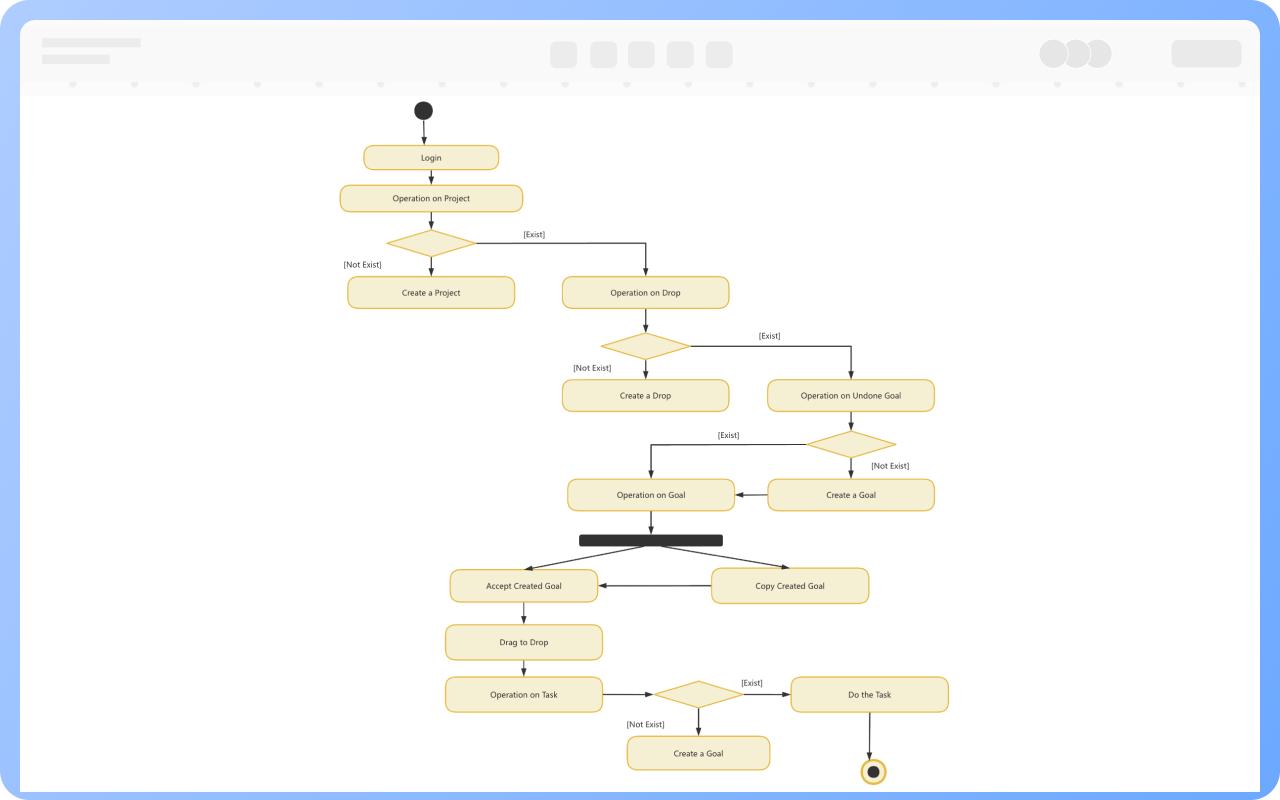

การตัดสินใจ: แสดงด้วยรูปทรงข้าวหลามตัด เรียกอีกอย่างว่าการแยกและรวม มีเส้นทางเข้าเดียว และมีสองเส้นทางออกขึ้นไป
การซิงโครไนซ์: แสดงด้วยสี่เหลี่ยมผืนผ้าทึบแคบ เรียกอีกอย่างว่าการแยกและรวม ใช้แสดงกระบวนการขนาน การแยกใช้แสดงการเริ่มต้นของกิจกรรมขนาน และการรวมใช้แสดงการสิ้นสุดของกิจกรรมขนาน

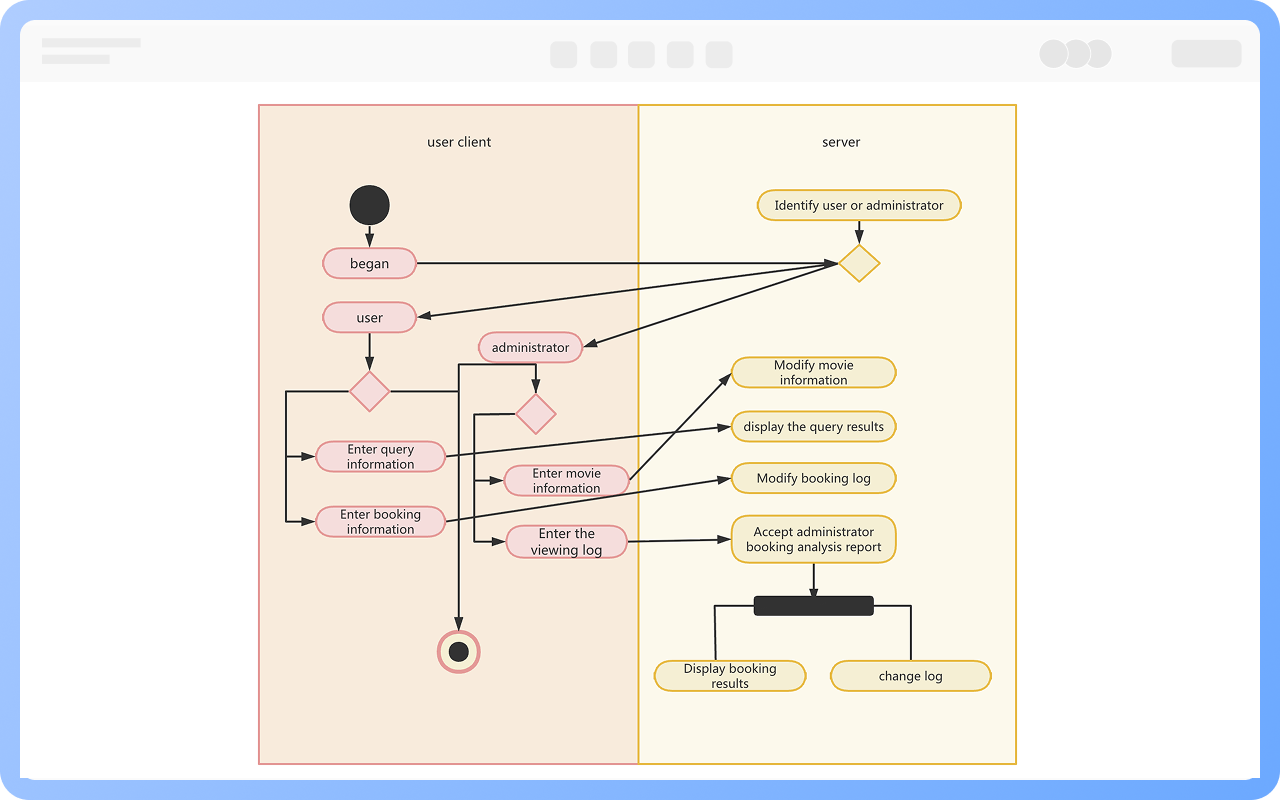

เลน: เลนจัดกลุ่มกิจกรรมหรือการกระทำตามวัตถุที่ดำเนินการ แต่ละกลุ่มใช้เลนแยกออก เพื่อแสดงการโอนย้ายของกิจกรรมหรือการกระทำอย่างชัดเจน และแสดงว่าใครเป็นผู้ดำเนินการ
วัตถุไหล: แสดงวัตถุด้วยกรอบสี่เหลี่ยม ใช้ลูกศรเส้นประแสดงความสัมพันธ์การพึ่งพาระหว่างกิจกรรมและวัตถุ
จุดสิ้นสุด: เมื่อสิ้นสุดกระบวนการ วาดจุดสิ้นสุด แสดงด้วยวงกลมซ้อนกัน
ขนาดของโหนดกิจกรรมทั้งหมดควรมีขนาดใกล้เคียงกัน:
“เข้าสู่ระบบ” และ “คลิกปุ่ม” ปรากฏพร้อมกัน นี่คือผิด
“กรอกชื่อผู้ใช้และรหัสผ่าน” -> “ยืนยันตัวตน” -> “เข้าสู่หน้าหลัก” นี่คือถูกต้อง

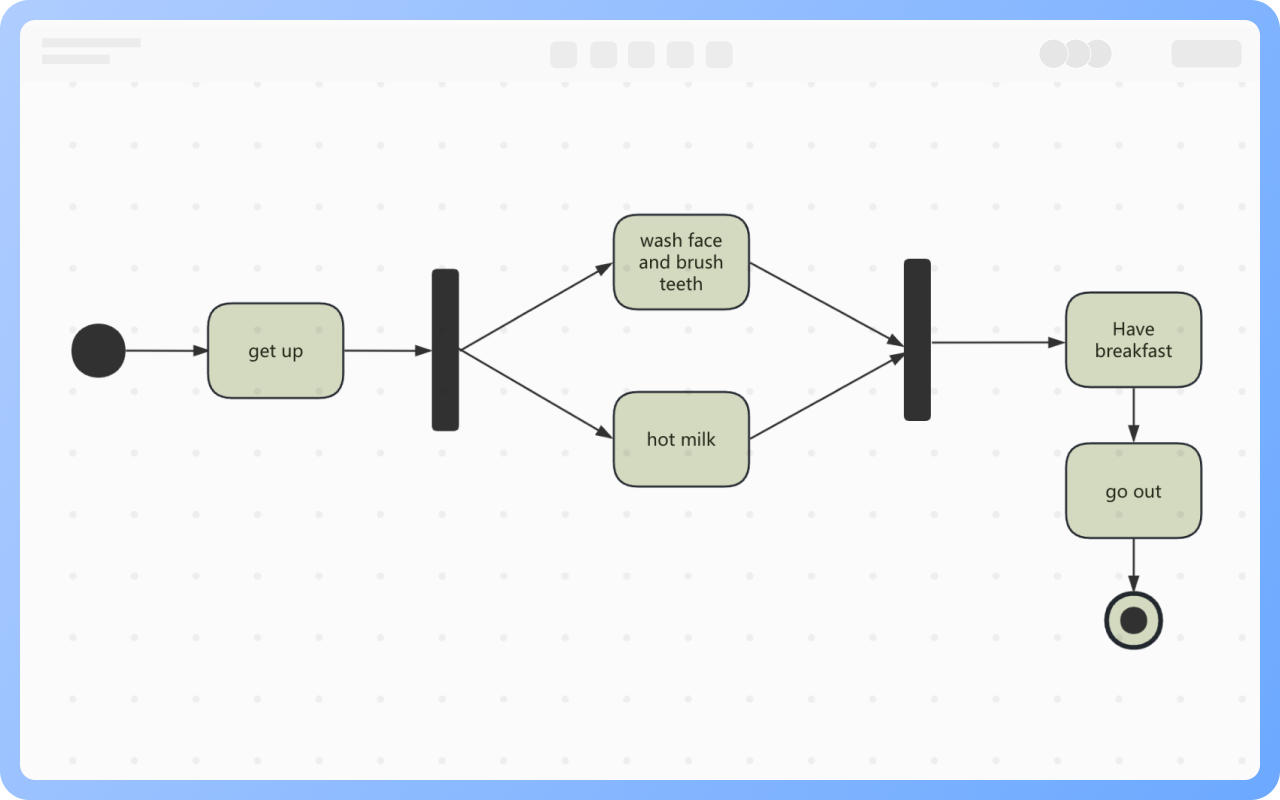

ในเวลาเดียวกัน มีสองหรือมากกว่าของการควบคุมการไหลขนาน การแยกแสดงการควบคุมการไหลแยกออกเป็นสองหรือมากกว่าของการควบคุมการไหลขนาน การรวมแสดงการควบคุมการไหลขนานสองหรือมากกว่าที่ได้รับการซิงโครไนซ์
ในกิจกรรมแผนภาพใช้แถบซิงโครไนซ์เพื่อแสดงการแยกและรวมของการควบคุมการไหล แถบซิงโครไนซ์แสดงด้วยสี่เหลี่ยมผืนผ้าทึบแคบ
การสร้างแบบจำลองกระบวนการธุรกิจ: การอนุมัติการจัดซื้อ การขอลาหยุด
การสร้างแบบจำลองการทำงานของระบบ: เข้าสู่ระบบ สั่งซื้อ สร้างรายงาน
การสร้างแบบจำลองพฤติกรรมของคลาส (ร่วมกับสถานะแผนภาพ): กระบวนการลงทะเบียนผู้ใช้ กระบวนการจัดการคำสั่งซื้อ
การสร้างแบบจำลองพฤติกรรมขนานหรือร่วมมือ: การร่วมมือแบบหลายเธรด การแจกจ่ายงาน
1. ควบคุมกราฟิกให้ง่าย หลีกเลี่ยงการซ้อนลึกเกินไป
2. ระบุผู้ดำเนินการของแต่ละการกระทำอย่างชัดเจน
3. ใช้โครงสร้างการตัดสินใจและขนานอย่างเหมาะสม
4. สามารถใช้ร่วมกับแผนภาพ UML อื่น
ในแผนภาพกิจกรรม จุดเริ่มต้นมีเพียงหนึ่งเดียว แต่จุดสิ้นสุดอาจมีหลายจุดได้
แผนภาพกิจกรรมกำหนดว่าการตั้งชื่อกิจกรรมต้องปฏิบัติตามวลีที่เป็นกริยาวัตถุ เพื่อหลีกเลี่ยงปัญหาการใช้วัตถุเป็นกิจกรรมหรือการไม่ชัดเจนในการดำเนินการ
ไม่ ในกรณีปกติ การแยกและการรวมจะมีอยู่พร้อมกัน แต่ก็มีกรณีที่มีเพียงการแยกโดยไม่มีการรวม
เลนจะจัดกลุ่มกิจกรรมหรืองานตามวัตถุที่ดำเนินการ โดยแต่ละกลุ่มจะใช้เลนเพื่อแยกออกจากกัน ซึ่งจะอธิบายการย้ายของกิจกรรมหรืองานได้อย่างชัดเจน และยังแสดงให้เห็นว่ากิจกรรมหรืองานเหล่านี้ใครเป็นผู้ดำเนินการ
แต่ละเลนจะตั้งชื่อตามชื่อของวัตถุหรือชื่อของผู้ดำเนินการ ซึ่งชื่อเหล่านี้จะต้องไม่ซ้ำกันในแผนภาพกิจกรรมเดียวกัน
1. เรียงลำดับจากบนลงล่าง จากซ้ายไปขวา
2. พยายามจัดกิจกรรมให้อยู่ในแนวเดียวกัน
3. เส้นเชื่อมกิจกรรมไม่ควรตัดกัน
4. ควบคุมจำนวนกิจกรรมให้อยู่ระหว่าง 10-15 กิจกรรม
1. แผนภาพกิจกรรมสามารถแสดงสถานการณ์การทำงานพร้อมกันได้ แต่ผังงานไม่สามารถทำได้
2. แผนภาพกิจกรรมเน้นที่วัตถุ แต่ผังงานเน้นที่กระบวนการ
3. แผนภาพกิจกรรมอธิบายกฎที่ลำดับของกิจกรรมของวัตถุต้องปฏิบัติตาม โดยเน้นแสดงพฤติกรรมของระบบ ไม่ใช่กระบวนการจัดการของระบบ ในขณะที่ผังงานเน้นอธิบายกระบวนการจัดการโดยมีโครงสร้างหลักคือ ลำดับ, สาขา, และการวนซ้ำ ซึ่งแต่ละกระบวนการจัดการมีลำดับและความสัมพันธ์ทางเวลาที่เข้มงวด
1. แผนภาพกิจกรรมเป็นเชิงเทคนิค เป็นมุมมองแบบไดนามิกของการสร้างแบบจำลอง UML ใช้ในขั้นตอนการออกแบบระบบซอฟต์แวร์ เป็นแผนภาพสำหรับการสื่อสารระหว่างผู้มีส่วนร่วม ในขณะที่ BPMN เป็นเชิงธุรกิจ ใช้ในการอธิบายกระบวนการทำงาน สามารถสร้างไฟล์ประกาศที่สามารถดำเนินการได้สำหรับเครื่องมือการจัดการกระบวนการ
2. โดยรวมแล้ว แผนภาพ BPMN เข้าใจง่ายกว่าสำหรับผู้ที่มีส่วนได้เสียในธุรกิจ
3. BPMN มีองค์ประกอบการสร้างแบบจำลองพิเศษที่ทำให้เหมาะสมกับวัตถุประสงค์ทางธุรกิจมากขึ้น ในขณะที่องค์ประกอบการสร้างแบบจำลองของแผนภาพกิจกรรมจะง่ายและเป็นเอกเทศมากกว่า
4. BPMN เหมาะสมกว่าในการสร้างแบบจำลองการโต้ตอบ B2B
