Rajah aktiviti adalah berpusat pada aktiviti, segi empat tepat bulat mewakili aktiviti, dan biasanya tiada kandungan ditulis pada garis peralihan, kecuali apabila membuat keputusan, syarat keputusan perlu ditulis pada garis tersebut.

Rajah keadaan adalah berpusat pada keadaan, segi empat tepat bulat mewakili keadaan, dan kandungan yang ditulis pada garis peralihan berkaitan dengan aktiviti dalam rajah aktiviti.

Titik Permulaan: Apabila rajah aktiviti bermula, ia akan mula dengan melukis satu titik permulaan yang diwakili oleh bulatan penuh.

Aktiviti: Mewakili satu langkah operasi atau tugas dalam sistem atau proses perniagaan, diwakili oleh segi empat tepat bulat, dengan nama aktiviti ditulis di dalamnya.

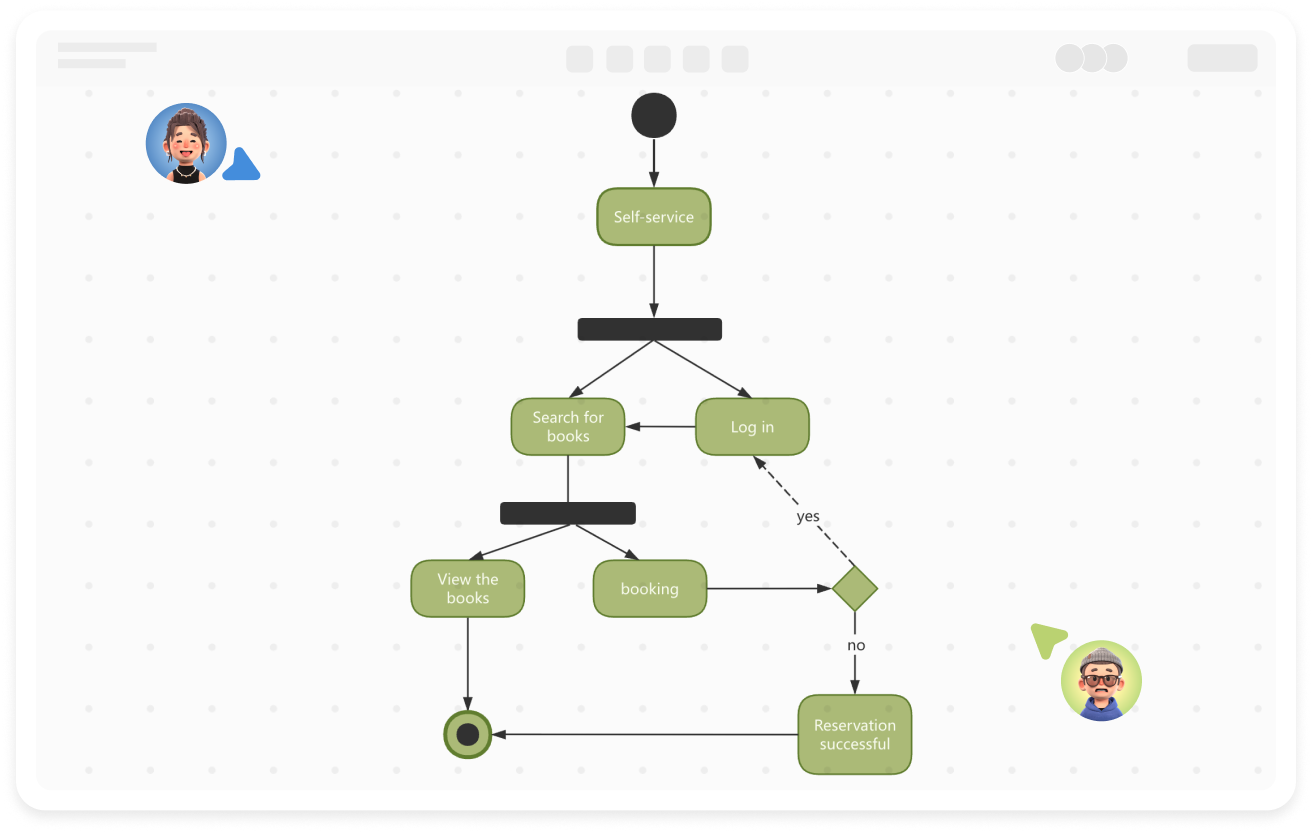

Keputusan: Diwakili oleh bentuk berlian, juga dikenali sebagai cabang dan penggabungan, satu keputusan mempunyai satu laluan masuk dan dua atau lebih laluan keluar.

Penyelarasan: Diwakili oleh segi empat tepat sempit penuh, juga dikenali sebagai percabangan dan penggabungan, digunakan untuk menggambarkan proses selari, percabangan digunakan untuk menunjukkan permulaan aktiviti selari, manakala penggabungan digunakan untuk menunjukkan akhir aktiviti selari.

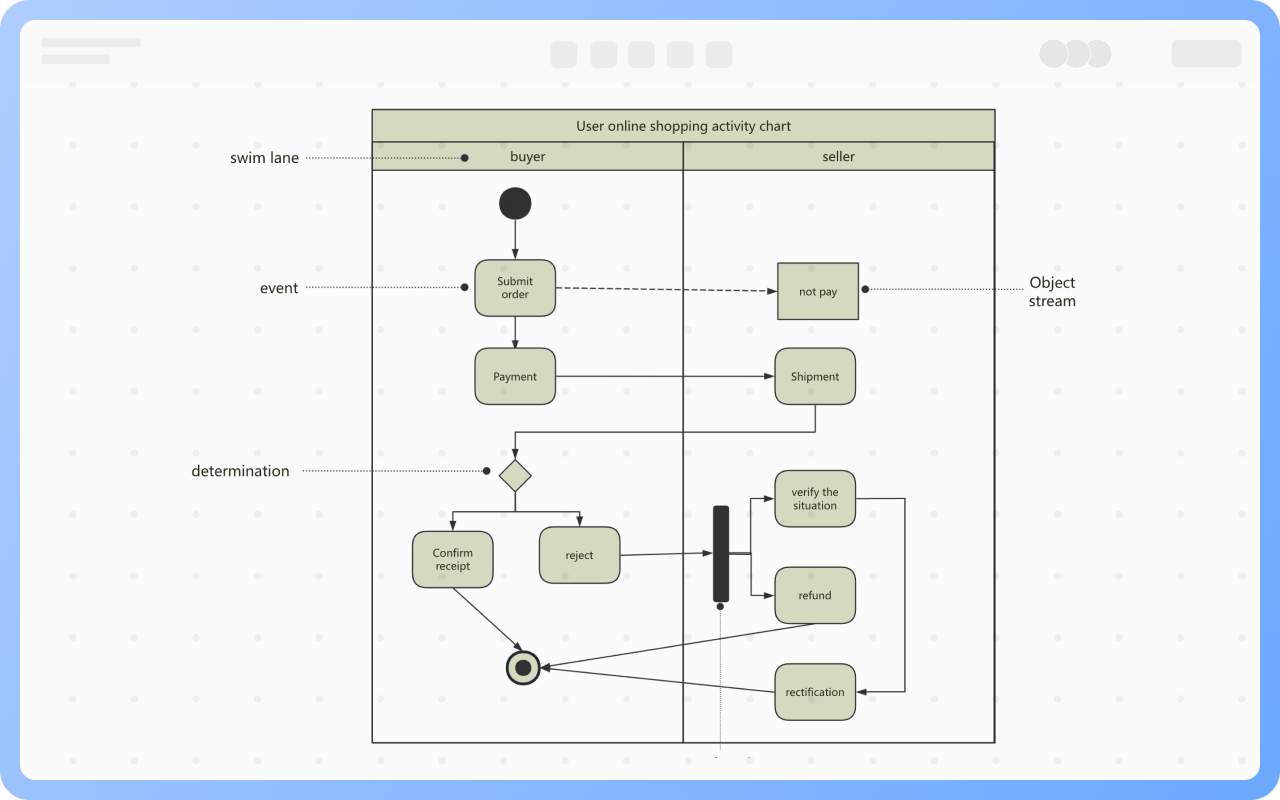

Aliran Objek: Diwakili oleh kotak segi empat tepat untuk menunjukkan satu objek, menggunakan anak panah putus-putus untuk menunjukkan hubungan kebergantungan antara aktiviti dan objek.

Butiran semua nod aktiviti harus hampir sama:

“Log masuk sistem” dan “Klik butang” muncul serentak, ini salah.

“Isi nama pengguna dan kata laluan”->“Sahkan identiti”->“Masuk ke antara muka utama”, ini betul.

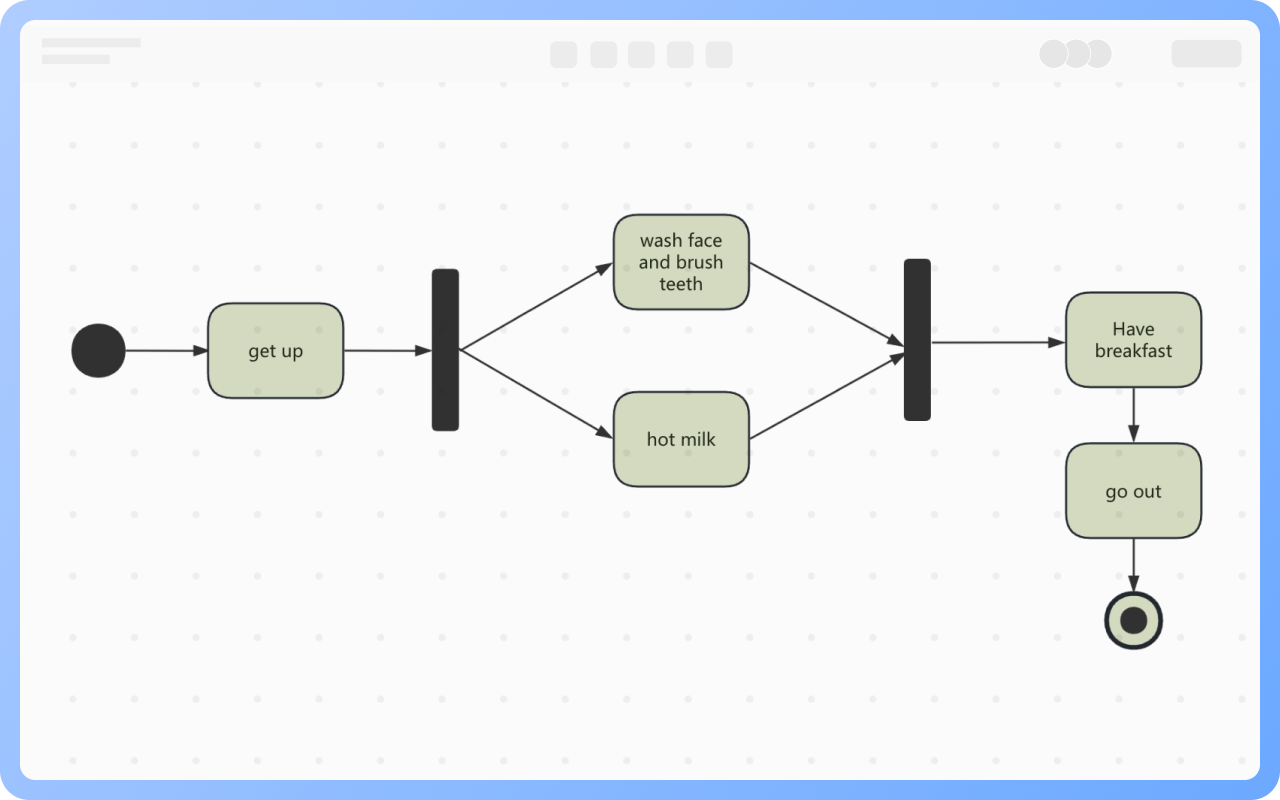

Pada masa yang sama, terdapat dua atau lebih aliran kawalan serentak, percabangan menunjukkan satu aliran kawalan terbahagi kepada dua atau lebih aliran kawalan serentak, penggabungan menunjukkan dua atau lebih aliran kawalan serentak diselaraskan di sini.

Dalam rajah aktiviti, gunakan bar penyelarasan untuk menerangkan keadaan percabangan dan penggabungan aliran kawalan ini, bar penyelarasan diwakili oleh segi empat tepat sempit penuh.

Pemodelan Proses Perniagaan: Kelulusan pembelian, proses cuti

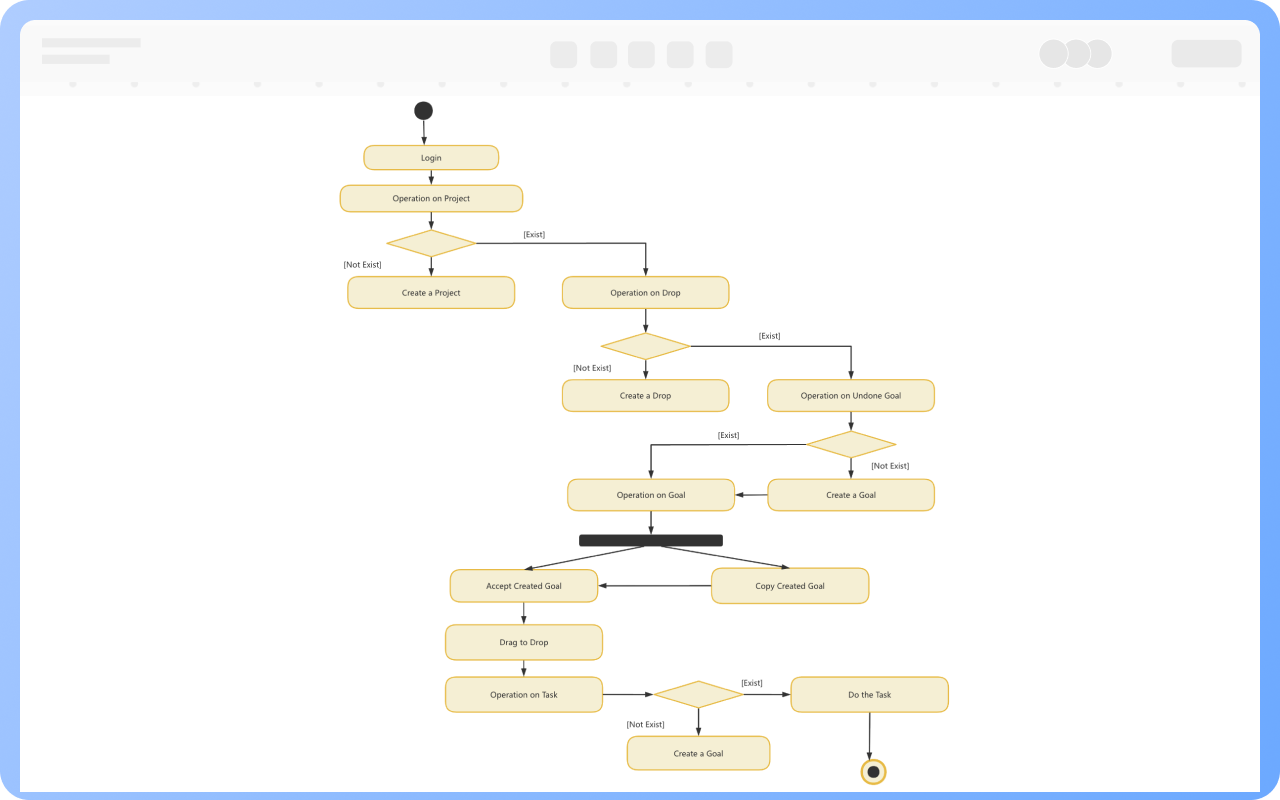

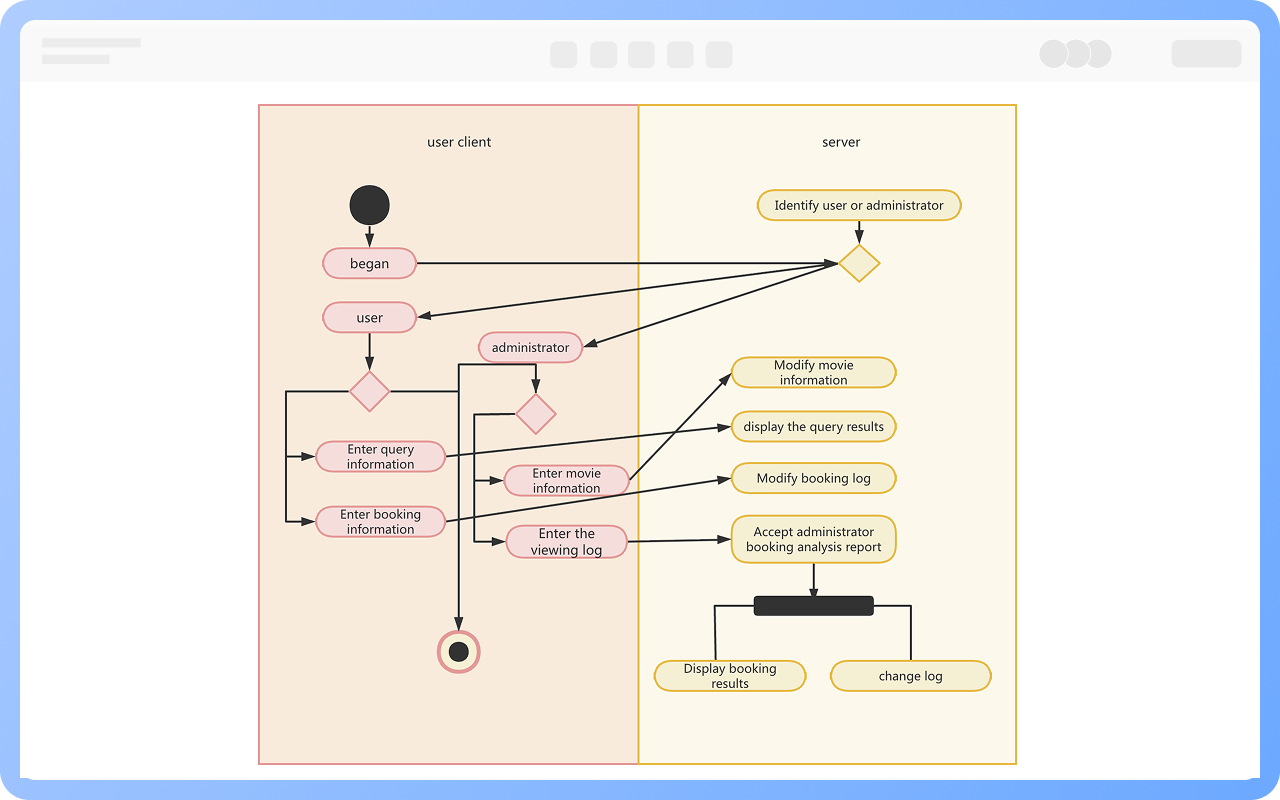

Pemodelan Aliran Operasi Fungsi Sistem: Log masuk, membuat pesanan, penjanaan laporan

Pemodelan Tingkah Laku Kelas (bersama dengan rajah keadaan): Proses pendaftaran pengguna, proses pengurusan pesanan

Pemodelan Tingkah Laku Serentak atau Kerjasama: Kerjasama berbilang benang, pembahagian tugas

1. Pastikan grafik ringkas, elakkan sarang terlalu dalam

2. Nyatakan pelaksana setiap tindakan dengan jelas

3. Gunakan struktur keputusan dan serentak dengan bijak

4. Boleh digunakan bersama dengan rajah UML lain
