Rajah pakej terdiri daripada pakej dan hubungan antara pakej, menunjukkan kebergantungan antara modul berbeza dalam sistem melalui penerangan hubungan antara pakej.
Satu pakej ialah mekanisme untuk mengatur dan mengurus pelbagai elemen model dalam UML. Ia mengatur elemen model yang serupa dan berkaitan secara konsep ke dalam satu pakej, membentuk modul dengan pelbagai fungsi atau tujuan, dan boleh mengawal keterlihatan elemen dalam pakej untuk membantu orang lebih memahami sistem kompleks.
Mana-mana elemen UML boleh dikumpulkan ke dalam satu pakej, jadi kelas, objek, kes penggunaan, komponen, nod, instans nod, dan sebagainya, boleh diatur ke dalam pakej, menjadikan pengaturan elemen yang tidak terhitung yang terkandung dalam model UML dunia nyata lebih mudah diurus.

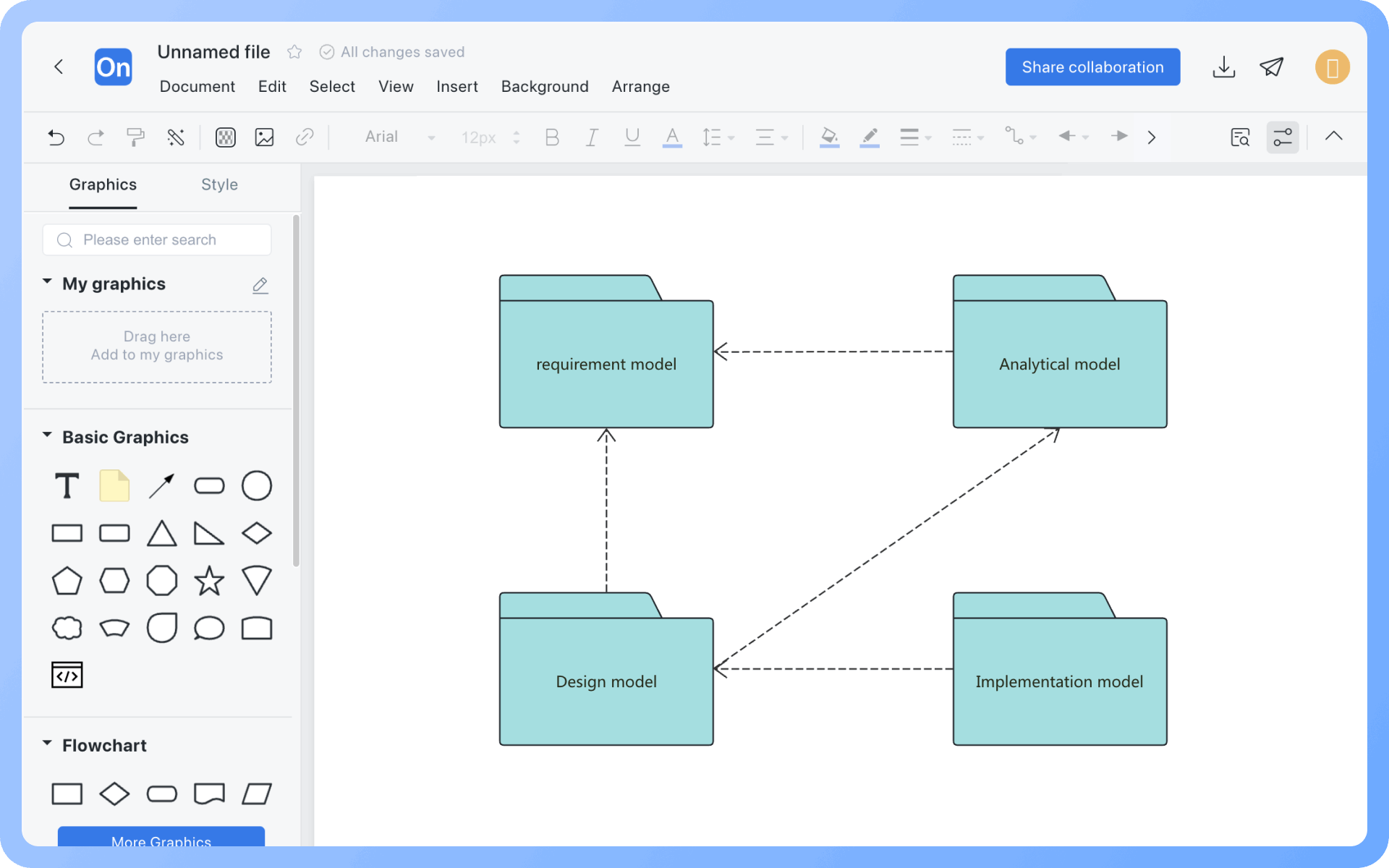

Kerjasama masa nyata multi-pengguna dengan pautan boleh dikongsi untuk pemindahan segera
Hasilkan grafik automatik daripada teks dengan penambahbaikan gaya
Tema sedia ada dengan penyesuaian penuh
Menyokong ikon, imej, label, formula LaTeX, blok kod, pautan, lampiran
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Penyimpanan awan masa nyata, sinkronisasi pelbagai peranti, sejarah versi dan keselamatan data

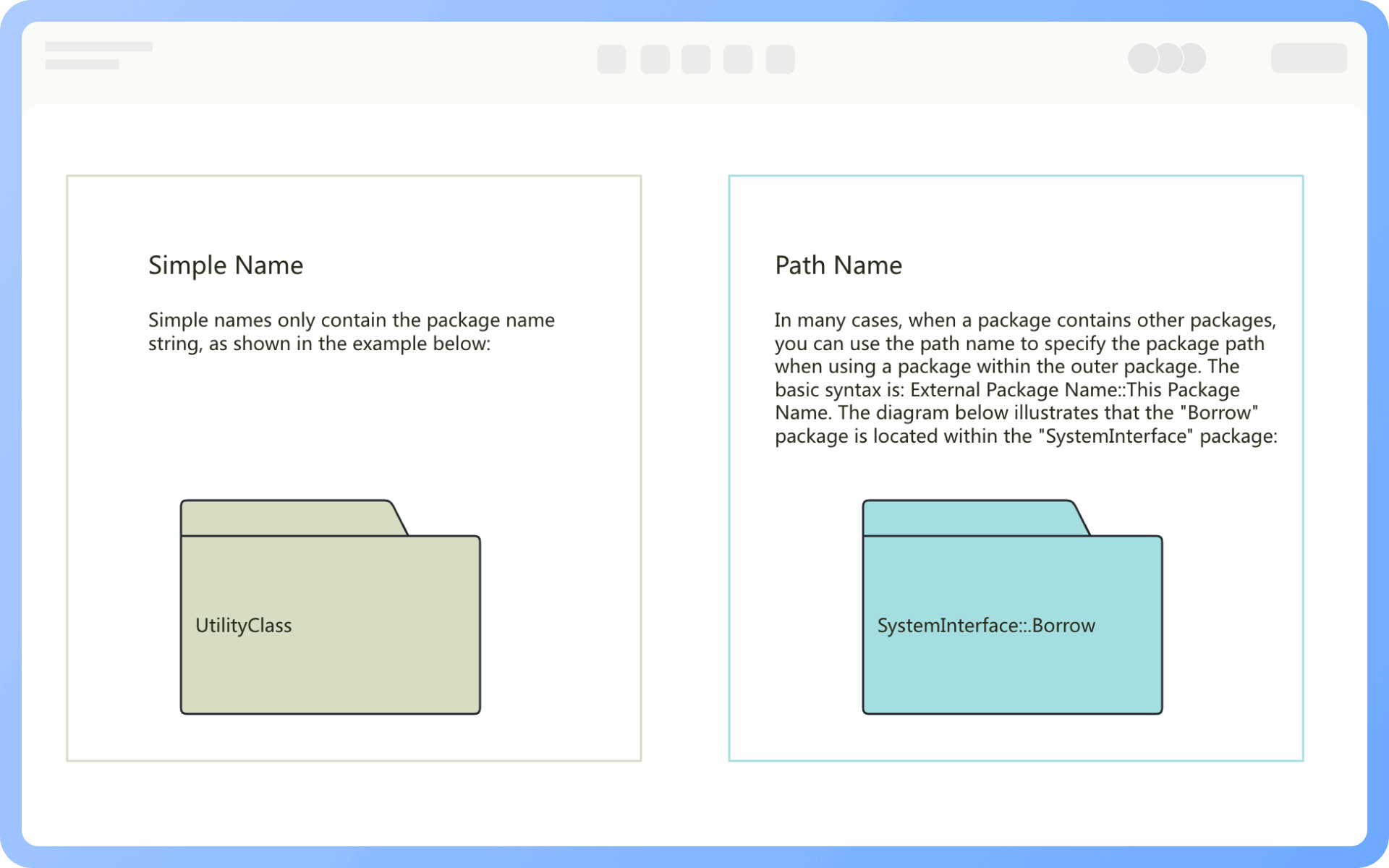

Pada tahap yang sama, setiap pakej harus mempunyai nama yang unik berbeza daripada pakej lain. Nama pakej datang dalam dua bentuk:
Nama ringkas: Nama ringkas hanya menggunakan rentetan nama pakej;
Nama laluan: Dalam banyak kes, satu pakej mengandungi pakej lain, jadi nama pakej luaran digunakan untuk menunjukkan laluan pakej. Sintaks asas adalah: [Nama Pakej Luaran::Nama Pakej Ini].
Satu pakej adalah mekanisme pengelompokan, jadi ia boleh mengandungi sebarang elemen dalam UML, seperti kelas, objek, kajian kes, antara muka, komponen, nod, dan sebagainya. Ia juga boleh mengandungi pakej lain, diagram kajian kes, diagram kolaborasi, diagram urutan, dan sebagainya.

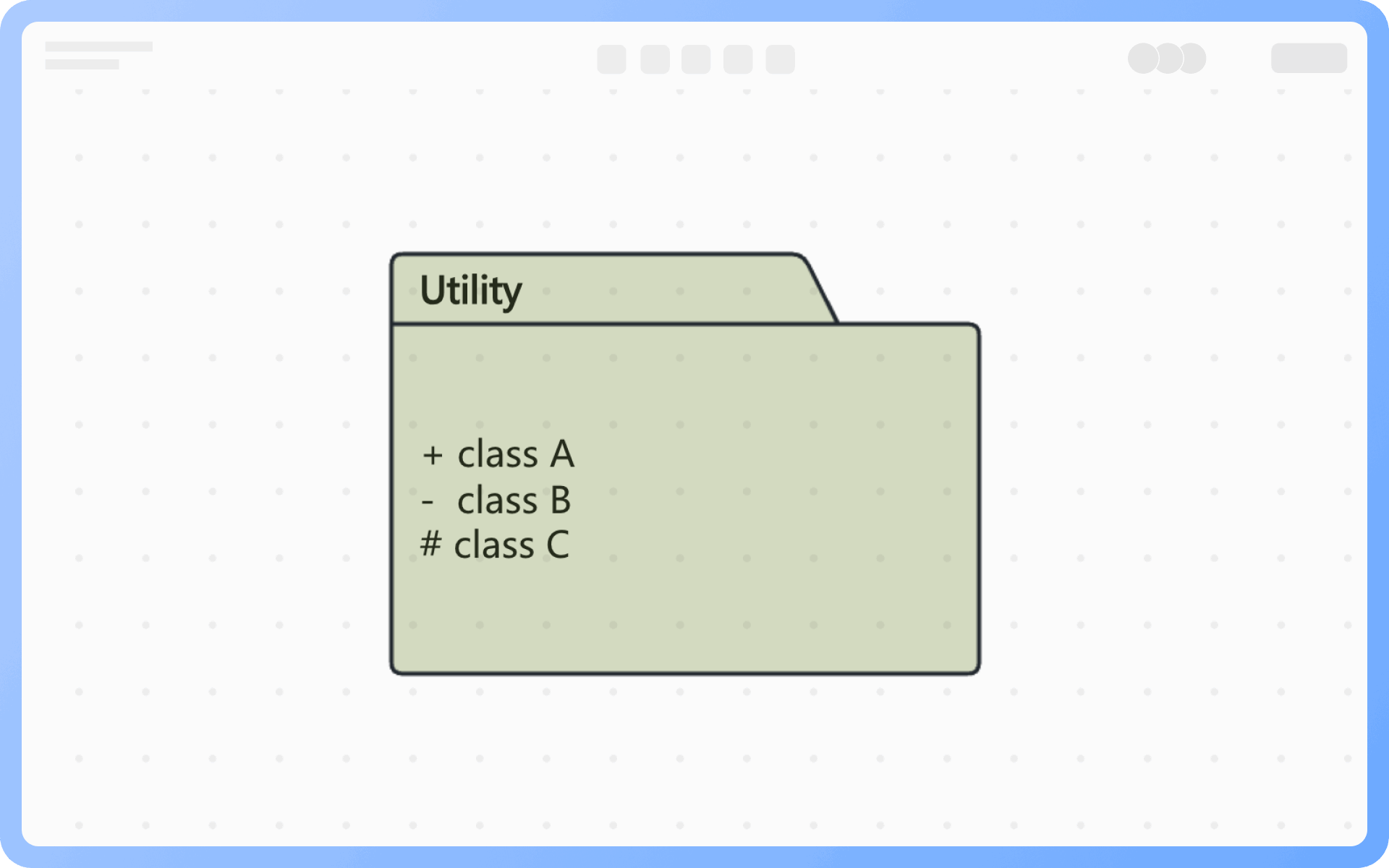

Kebolehlihatan elemen dalam satu pakej merujuk kepada kebenaran akses elemen luaran kepada elemen dalam pakej. Terdapat tiga kebenaran yang umum: awam, peribadi, dilindungi.

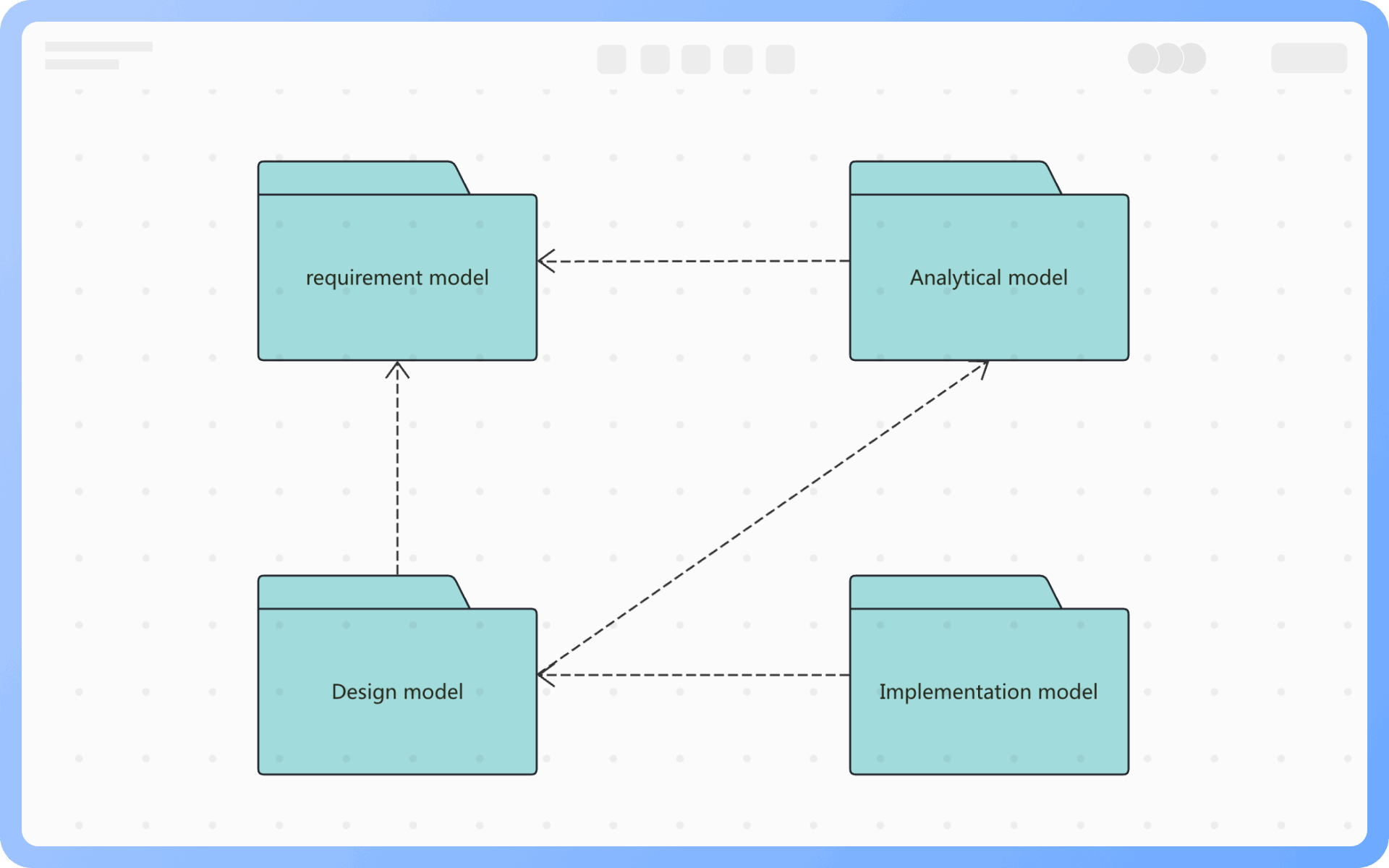

Hubungan kebergantungan: Hubungan kebergantungan antara pakej merujuk kepada kebergantungan yang wujud antara beberapa elemen dalam dua pakej. Kebergantungan diwakili oleh anak panah bergaris putus, dengan anak panah menunjuk daripada pakej bergantung ke pakej yang ia bergantung padanya. Hubungan kebergantungan antara pakej boleh menjadi penggeneralisasian, realisasi, import, dan sebagainya.
Hubungan penggeneralisasian: Hubungan penggeneralisasian antara pakej adalah serupa dengan hubungan penggeneralisasian antara kelas. Hubungan penggeneralisasian ini bermaksud bahawa pakej khusus boleh menggantikan elemen dalam pakej umum dan boleh menambah elemen baru. Sebenarnya, penggeneralisasian antara pakej juga adalah sejenis hubungan kebergantungan.

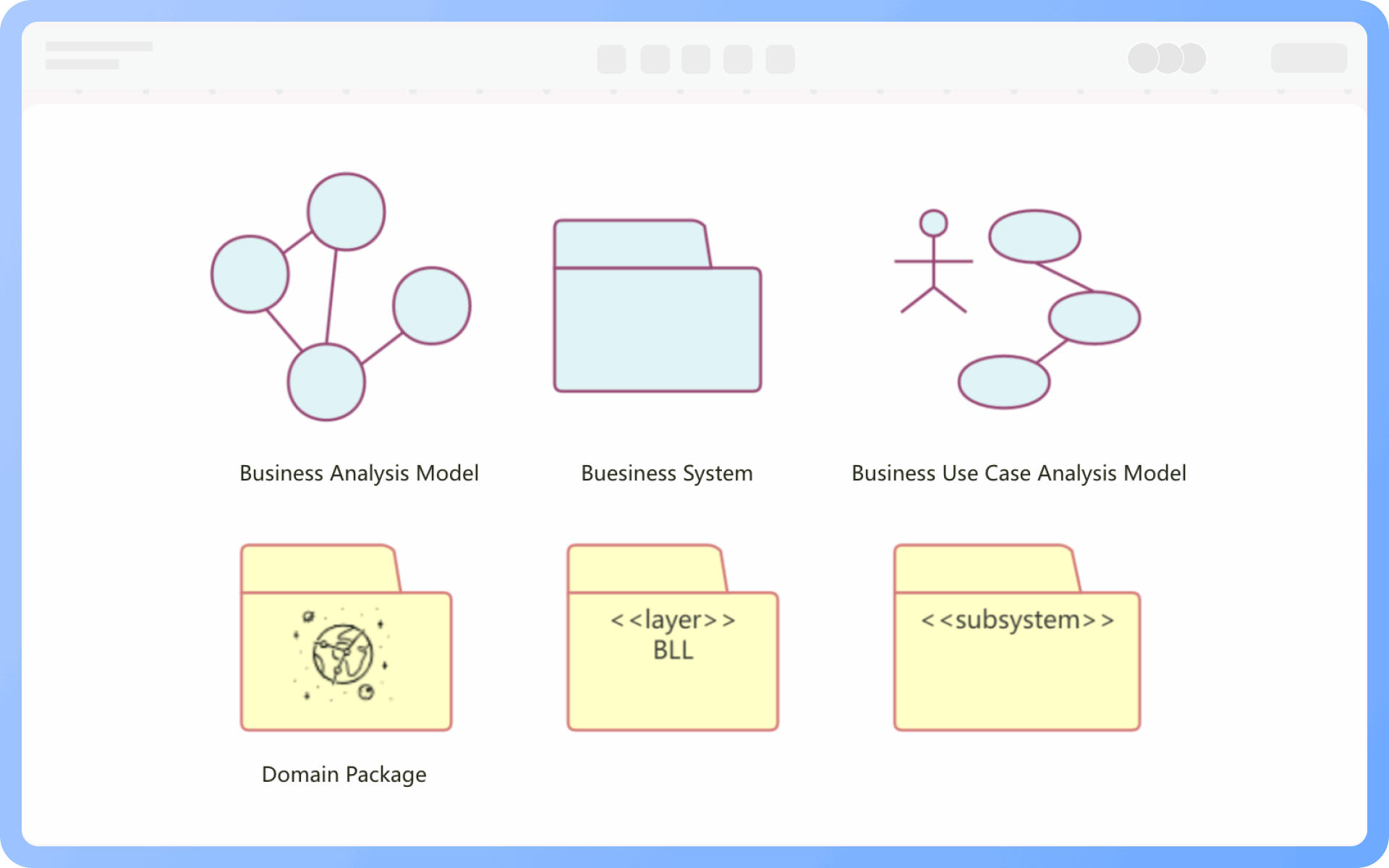

Terdapat 6 jenis stereotaip pakej yang umum: model analisis perniagaan, sistem perniagaan, model analisis kajian kes perniagaan, pakej domain, lapisan, dan subsistem. Anda boleh memilih stereotaip yang sesuai seperti yang diperlukan untuk mengenalpasti peranan pakej dengan cepat.
1. Mengurus kerumitan sistem besar
2. Mencerminkan struktur modular sistem
3. Mewakili hubungan kebergantungan dan antara muka antara modul
4. Memudahkan kolaborasi pasukan dan pembahagian modul

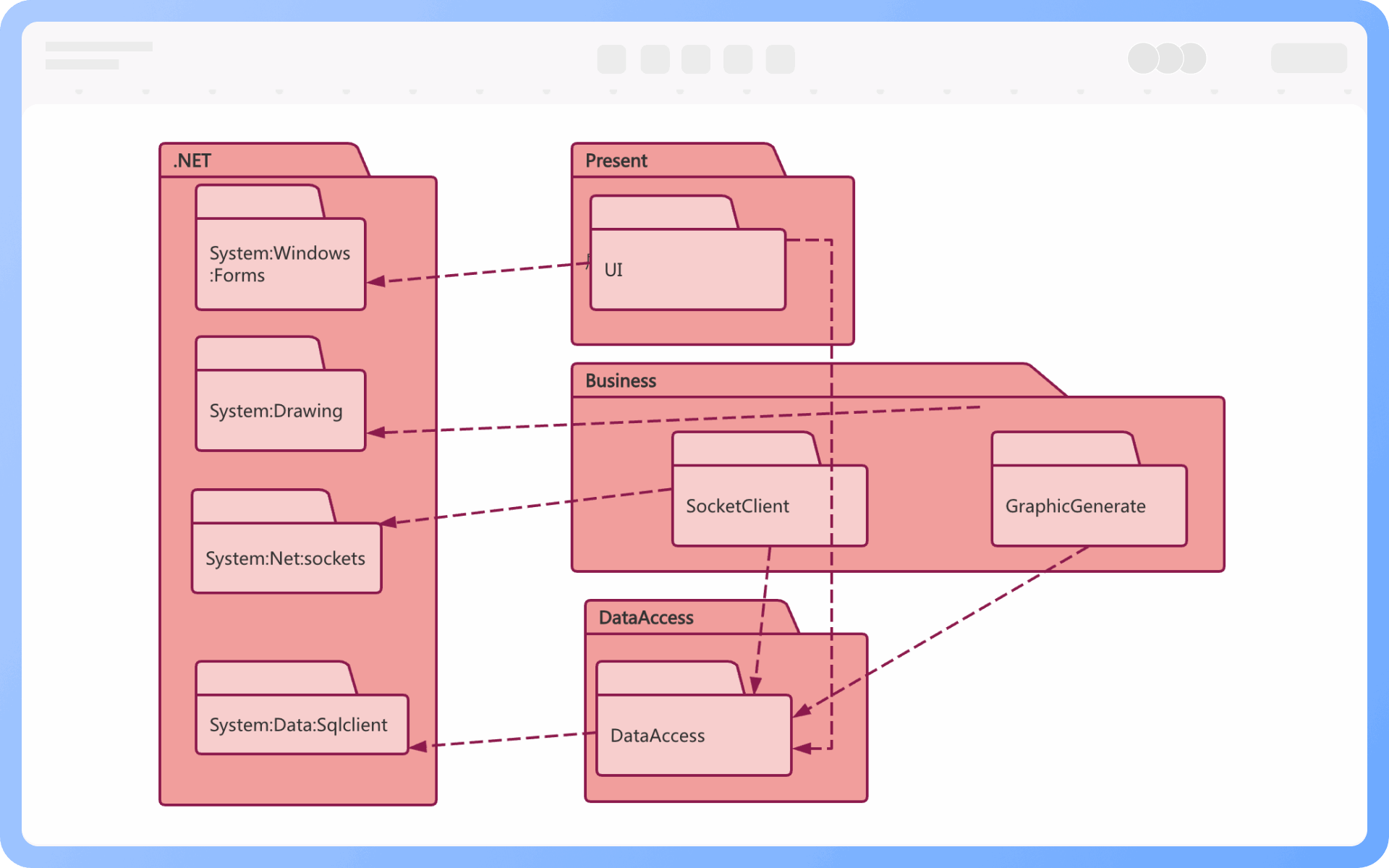

1. Pemodelan berlapis sistem besar
Mewakili lapisan senibina, seperti hubungan kebergantungan lapisan pembentangan, lapisan perniagaan, lapisan akses data.

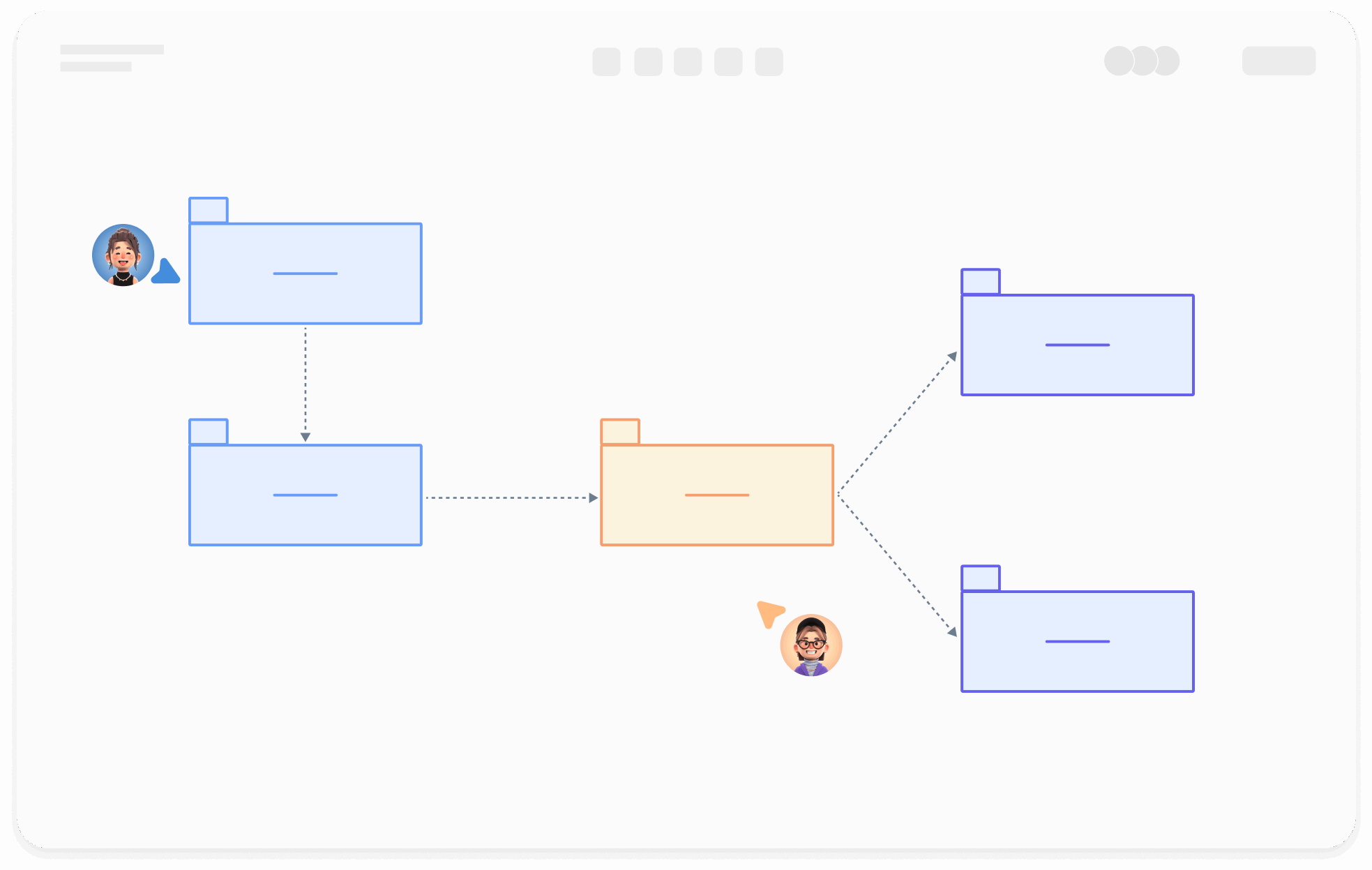

2. Kolaborasi pasukan dan pembahagian modul
Gunakan diagram pakej untuk membahagikan modul tanggungjawab sebelum pembangunan, menjelaskan arah kebergantungan antara pakej, dan mengelakkan kebergantungan bulat.
3. Menjajarkan kod dengan model
Bahasa seperti Java, C++ mempunyai hubungan pemetaan yang baik antara 'pakej' atau 'ruang nama' dan diagram pakej UML, sesuai untuk pemodelan struktur kod.
4. Merombak dan mengoptimumkan reka bentuk
Mengenalpasti isu penggabungan tinggi dan koherensi rendah dengan menganalisis diagram pakej, dan menyesuaikan pembahagian modul sewajarnya.
Tiada sekatan pada elemen dalam pakej. Pakej adalah mekanisme pengelompokan, jadi ia boleh mengandungi sebarang elemen dalam UML, seperti kelas, kes penggunaan, antara muka, komponen, nod, dan sebagainya. Ia juga boleh mengandungi pakej lain, rajah kes penggunaan, rajah kerjasama, rajah urutan, dan sebagainya.
Tidak, elemen hanya boleh tergolong dalam satu pakej.
Pada tahap yang sama, setiap pakej harus mempunyai nama yang berbeza daripada pakej lain.
1. Elakkan pergantungan kitaran antara pakej;
2. Nama pakej harus ringkas dan deskriptif.
Rajah pakej digunakan untuk mengatur dan mengelompokkan elemen dalam rajah kelas, seperti kelas, antara muka, subsistem, dan sebagainya, menekankan struktur hierarki logik.
Rajah kelas, sebaliknya, digunakan untuk menerangkan hubungan struktur antara kelas, memberi tumpuan kepada butiran kelas itu sendiri.
Ya, rajah pakej menyokong struktur bersarang pakej, digunakan untuk menyatakan pembahagian sub-pakej dalam pakej, sering digunakan untuk mewakili struktur berlapis dalam sistem kompleks.
Kebiasaannya, rajah pakej terutamanya menggunakan hubungan pergantungan, tetapi jika diperlukan, rajah lain (seperti rajah komponen) boleh digunakan untuk menyatakan semantik seperti pelaksanaan dan import. Secara umumnya, tidak disarankan untuk mencampurkan pelbagai hubungan dalam rajah pakej standard.
1. Penggandingan rendah dan kohesi tinggi: Kurangkan pergantungan antara pakej untuk meningkatkan kebebasan;
2. Arah pergantungan yang jelas: Kekalkan pergantungan sehala untuk mengelakkan pergantungan kitaran;

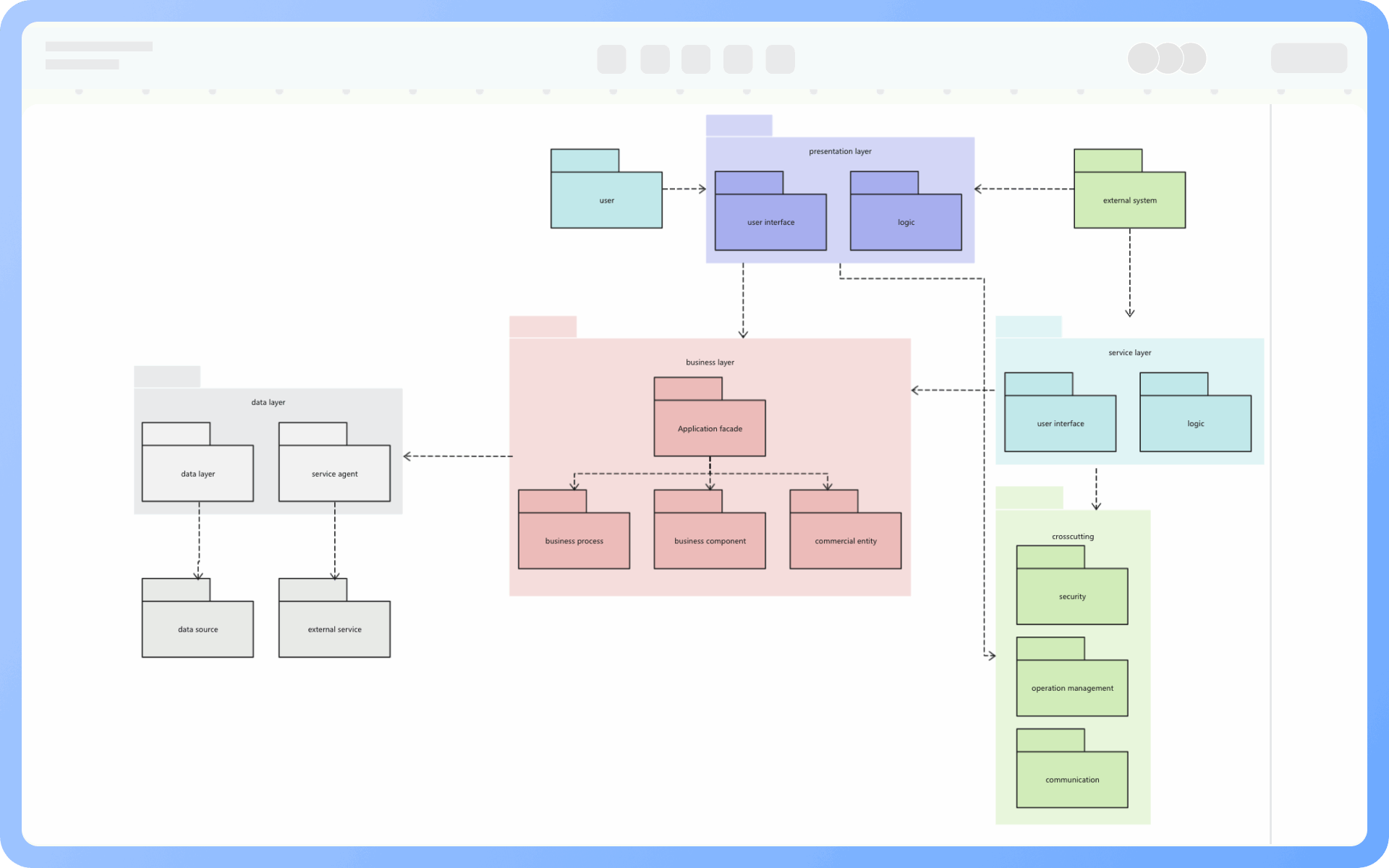

3. Reka bentuk berlapis: Bahagikan pakej mengikut lapisan seni bina, pembahagian biasa: lapisan persembahan → lapisan logik perniagaan → lapisan akses data;
4. Enkapsulasi struktur dalaman: Dedahkan hanya kelas atau antara muka yang diperlukan, menyembunyikan butiran pelaksanaan;
5. Gunakan komen dan label untuk menerangkan hubungan: seperti <
