Rajah kolaborasi juga dikenali sebagai rajah komunikasi, adalah sejenis rajah interaksi UML yang menunjukkan kerjasama antara objek disebabkan oleh peristiwa sistem yang diterangkan dalam kes penggunaan, dengan menekankan hubungan kerjasama antara objek. Rajah kolaborasi memberi tumpuan kepada bagaimana objek dihubungkan dan mesej apa yang disampaikan semasa interaksi khusus.
Rajah kolaborasi terutamanya terdiri daripada tiga elemen: objek, mesej, dan pautan. Ia menunjukkan interaksi antara objek dengan membina pautan antara objek dan menambah mesej pada pautan tersebut. Nama mesej mencerminkan niat objek yang dirujuk.
Rajah kolaborasi menerangkan interaksi objek dalam format rajah atau grid, di mana objek boleh diletakkan di mana-mana posisi dalam rajah. Semasa menggunakan rajah kolaborasi, interaksi antara objek ditunjukkan dengan membina pautan antara objek dan melampirkan maklumat padanya. Nama mesej mencerminkan niat objek yang dirujuk semasa berinteraksi dengan objek yang dirujuk.
Kerjasama masa nyata multi-pengguna dengan pautan boleh dikongsi untuk pemindahan segera

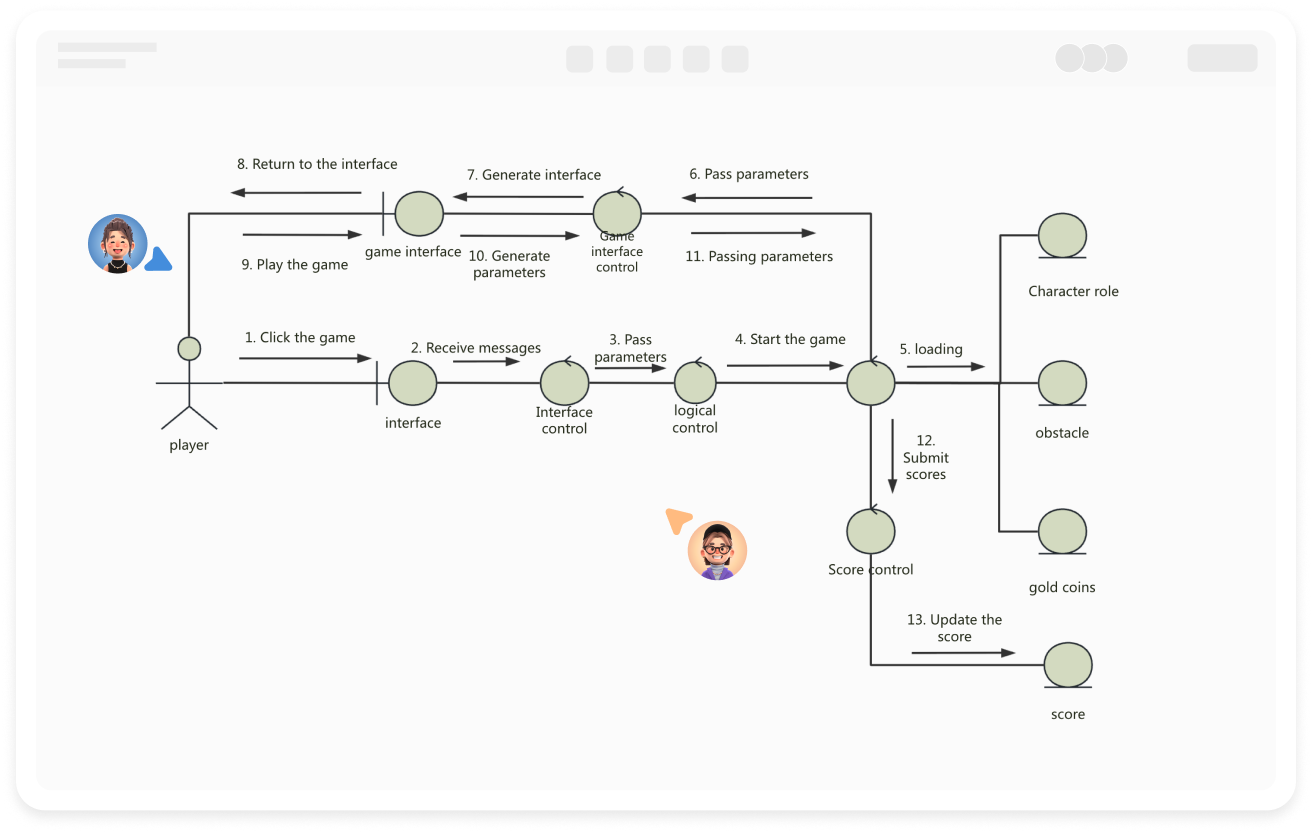

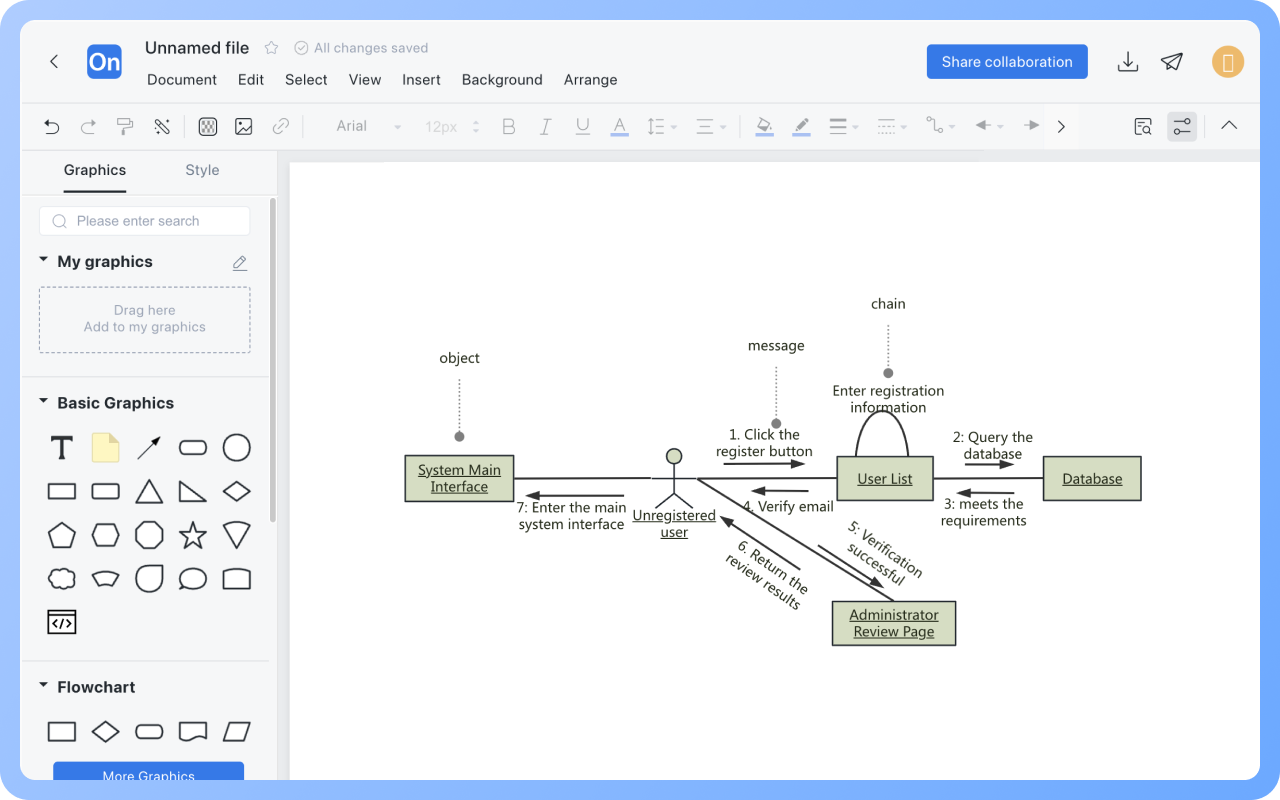

Hasilkan grafik automatik daripada teks dengan penambahbaikan gaya
Tema sedia ada dengan penyesuaian penuh
Menyokong ikon, imej, label, formula LaTeX, blok kod, pautan, lampiran
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Penyimpanan awan masa nyata, sinkronisasi pelbagai peranti, sejarah versi dan keselamatan data
Rajah komunikasi dan rajah jujukan kedua-duanya adalah rajah interaksi UML, boleh ditukar antara satu sama lain, mempunyai tanggungjawab yang serupa, dan dipacu oleh mesej, mempunyai urutan.
Tetapi terdapat juga perbezaan ketara, rajah komunikasi menyatakan hubungan kerjasama antara objek, manakala rajah jujukan menyatakan urutan masa mesej berlaku dalam kerjasama antara objek.

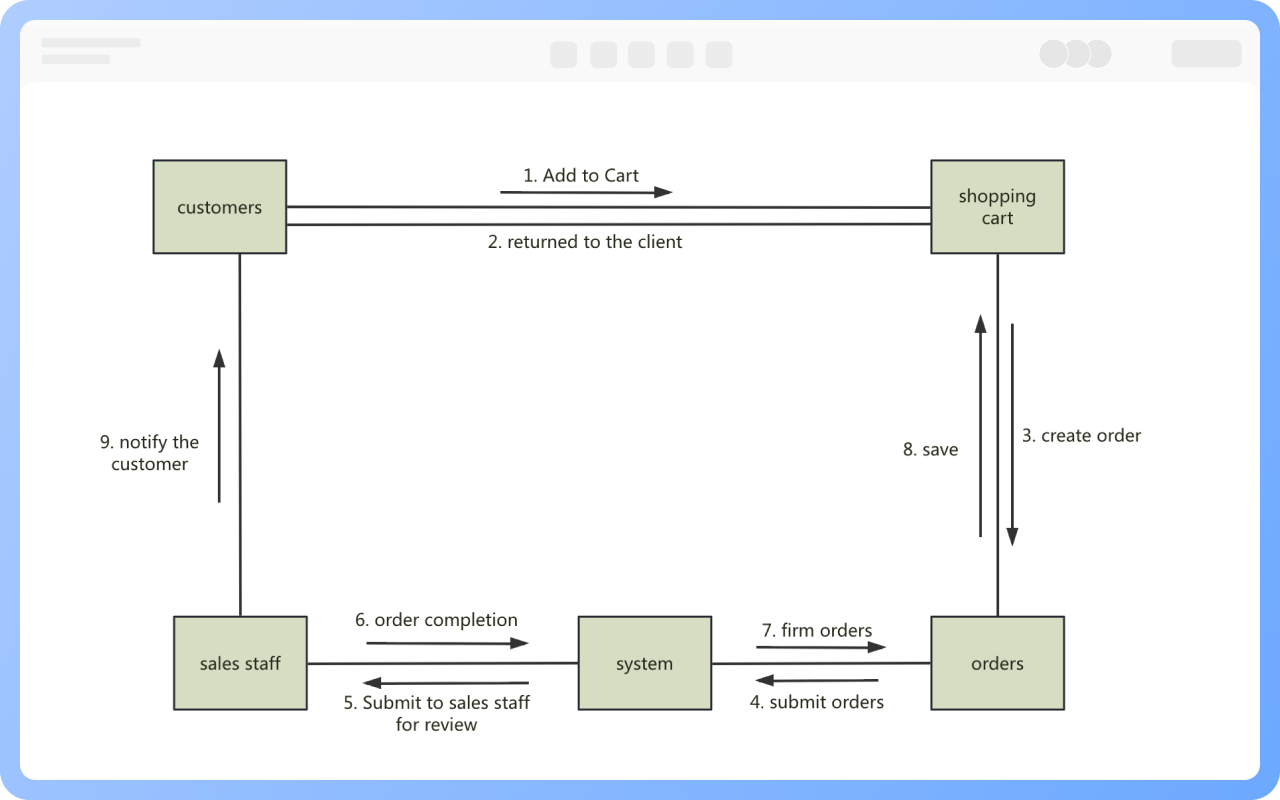

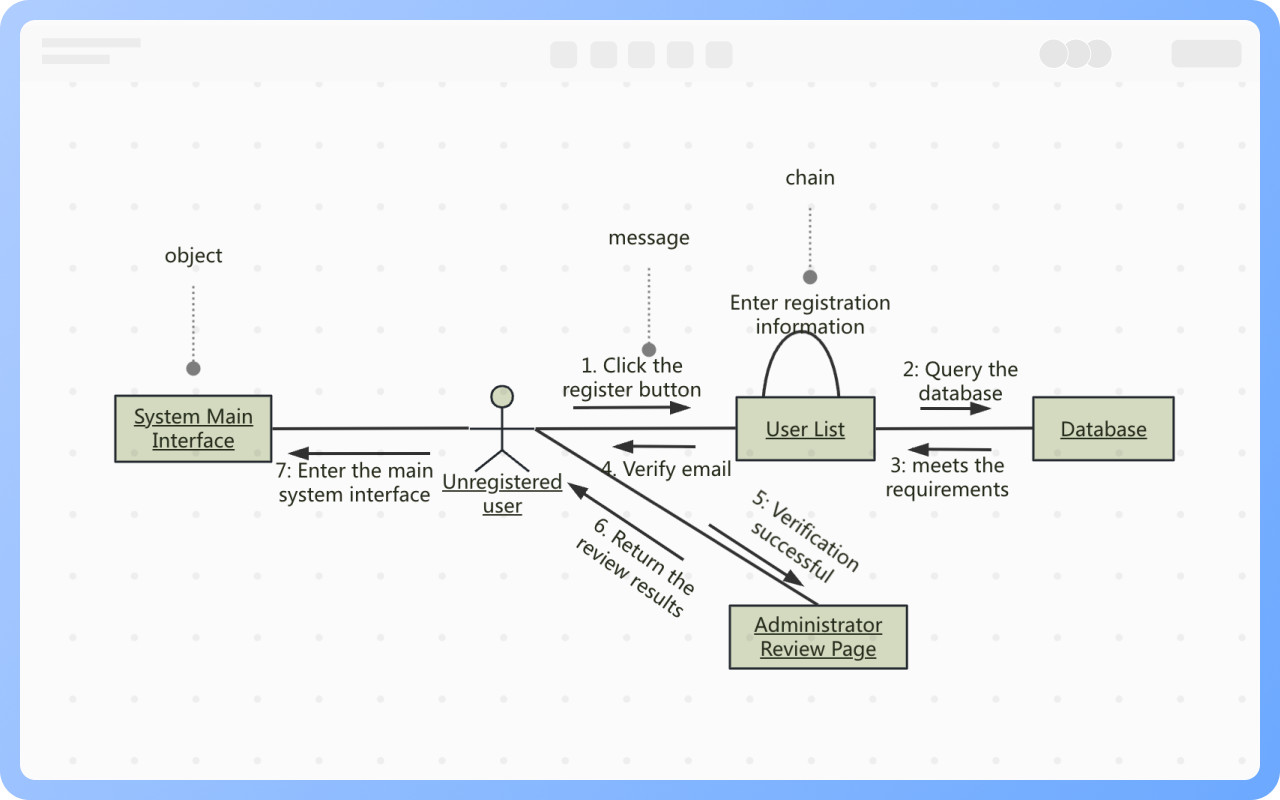

Rajah komunikasi terutamanya terdiri daripada tiga elemen: objek, mesej dan rantaian.
Objek: Konsep objek dalam rajah kerjasama dan rajah jujukan adalah sama, cuma dalam rajah kerjasama, penciptaan dan pembatalan objek tidak dapat dinyatakan, jadi tiada had untuk kedudukan objek dalam rajah.
Mesej: Mesej terdiri daripada pengirim, penerima dan nama mesej. Untuk menyatakan urutan penghantaran mesej dalam proses interaksi, nombor urutan perlu ditambahkan pada mesej.
Rantaian: Rantaian adalah sambungan antara objek, juga merupakan satu contoh perkaitan kelas, rantaian menggunakan garisan pepejal atau lengkung untuk menyambungkan dua objek.
Mesej biasanya dibahagikan kepada mesej segerak, mesej tak segerak, mesej balasan, mesej penghubung diri. Mesej segerak: Selepas objek menghantar mesej, ia hanya akan melaksanakan kerja lain apabila objek penerima mesej selesai memberi respons dan membalas mesej, ditunjukkan dengan 'anak panah garisan pepejal';
Mesej tak segerak: Selepas objek menghantar mesej, ia boleh terus melaksanakan kerja lain tanpa menunggu mesej balasan daripada objek penerima, ditunjukkan dengan 'garisan pepejal + simbol lebih besar';
Mesej balasan: Dikembalikan daripada panggilan proses, ditunjukkan dengan 'anak panah garisan putus-putus';
Mesej penghubung diri: Menyatakan panggilan kepada diri sendiri atau satu kaedah dalam satu objek memanggil kaedah lain, ditunjukkan dengan 'segi empat tepat separuh tertutup + anak panah garisan pepejal di bawah'.

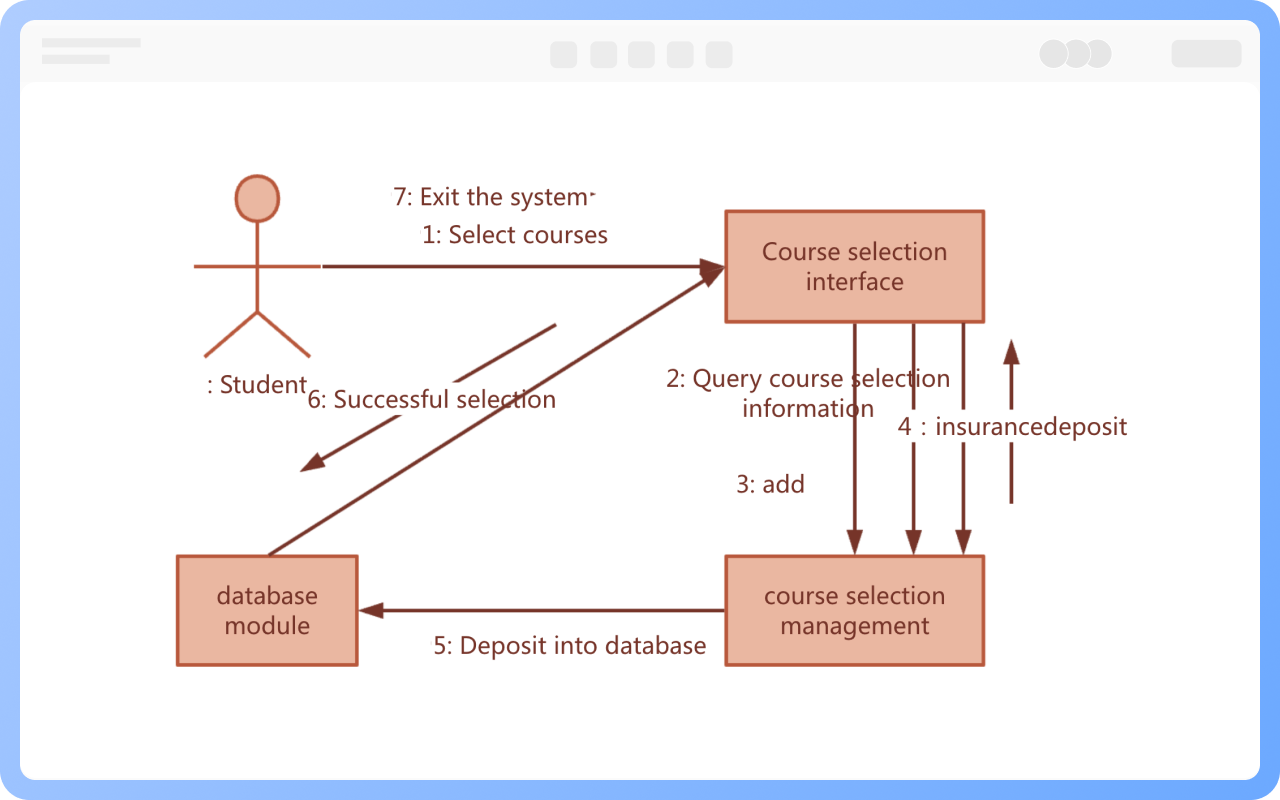

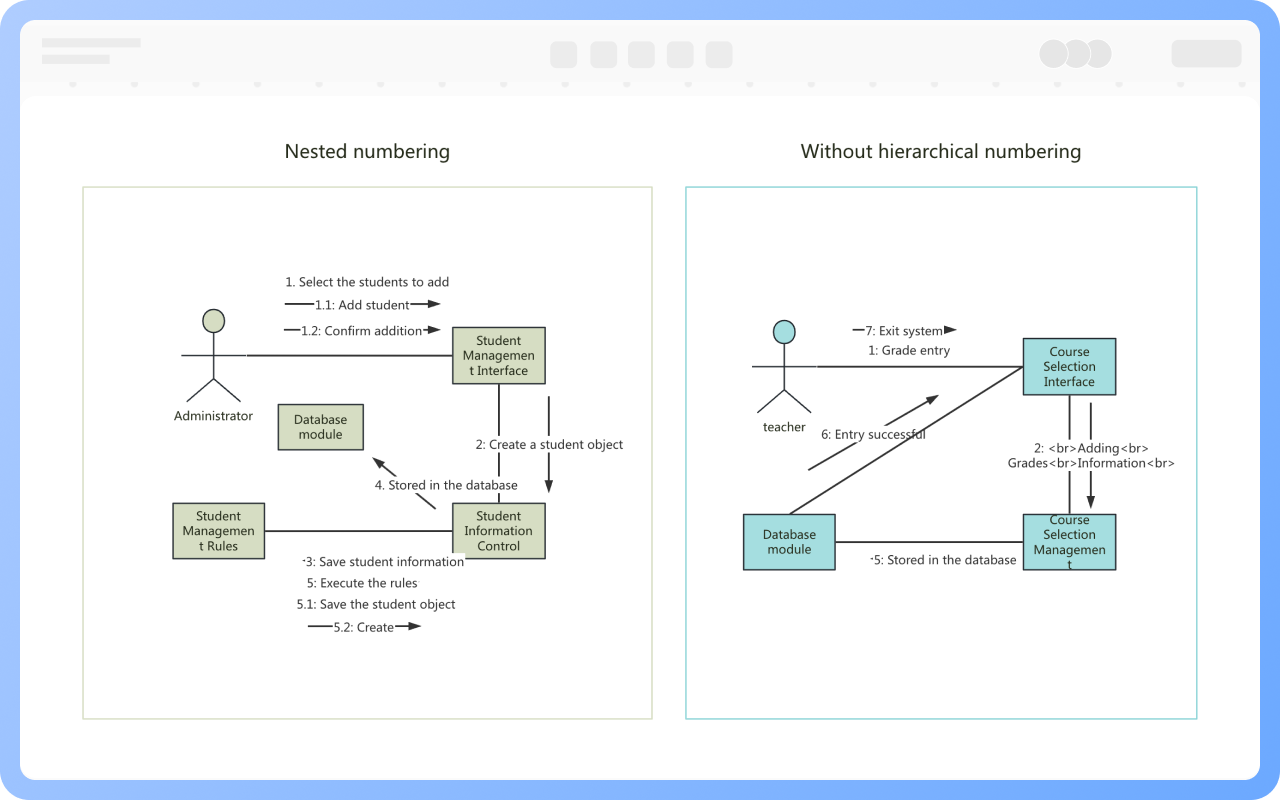

Terdapat dua jenis penomboran mesej, satu adalah penomboran tanpa hierarki (mengikut urutan), yang mudah dan intuitif; satu lagi adalah penomboran bersarang, yang lebih mudah untuk menyatakan hubungan termasuk mesej.
1, Tetapkan konteks interaksi
2, Tetapkan senario interaksi
3, Tetapkan ciri awal untuk setiap objek
4, Terangkan rantaian di mana maklumat mungkin dihantar antara objek
5, Tetapkan nombor urutan mesej
Untuk kes penggunaan: Menyatakan logik konteks penggunaan tertentu melalui penerangan penghantaran mesej antara objek
Untuk objek: Menunjukkan struktur organisasi ruang objek dan hubungan interaksinya
Untuk kelas: Menunjukkan pelaksanaan operasi kelas
Rajah komunikasi dan rajah jujukan dalam menggambarkan interaksi objek, walaupun kedua-duanya memberi perhatian kepada penghantaran mesej antara objek, tetapi masing-masing mempunyai fokus yang berbeza, tidak boleh sepenuhnya menggantikan.
Rajah jujukan menekankan urutan masa penghantaran mesej antara objek, manakala rajah komunikasi lebih memberi perhatian kepada struktur antara objek dan cara penghantaran mesej.
Konsep objek dalam rajah komunikasi dan rajah jujukan adalah sama, cara penamaan biasanya ada tiga:
1) Menunjukkan nama objek dan nama kelas
2) Hanya menunjukkan nama objek, tidak menunjukkan nama kelas
3) Hanya menunjukkan nama kelas, tidak menunjukkan nama objek
Ketiga-tiga cara penamaan ini memenuhi piawaian, pilih mana yang paling mudah difahami oleh pembaca.
Tidak boleh. Setiap mesej mempunyai nombor, nombor biasanya adalah integer, untuk menunjukkan urutan penghantaran mesej.
Urutan masa dalam rajah jujukan adalah dari atas ke bawah, manakala urutan masa dalam rajah komunikasi ditunjukkan melalui nombor mesej.
Rantaian biasanya ada dua bentuk. Satu adalah menghubungkan dua objek yang berbeza, ditunjukkan dengan garis lurus, satu lagi adalah objek berhubung dengan dirinya sendiri, dihubungkan dengan lengkungan.
Rajah komunikasi menggunakan anak panah untuk menunjukkan arah mesej, anak panah yang salah akan membalikkan aliran kawalan, jadi perlu menandakan arah anak panah dengan ketat, menunjuk kepada penerima mesej.
Rajah komunikasi sesuai untuk menggambarkan senario interaksi dengan struktur objek yang jelas, tidak sesuai untuk melukis keseluruhan aliran sistem pada satu rajah, akan menyebabkan objek dan garis menjadi keliru dan sukar dibezakan, jadi setiap rajah menumpukan kepada satu kes penggunaan atau interaksi modul, bilangan objek dikawal dalam 5~7.
