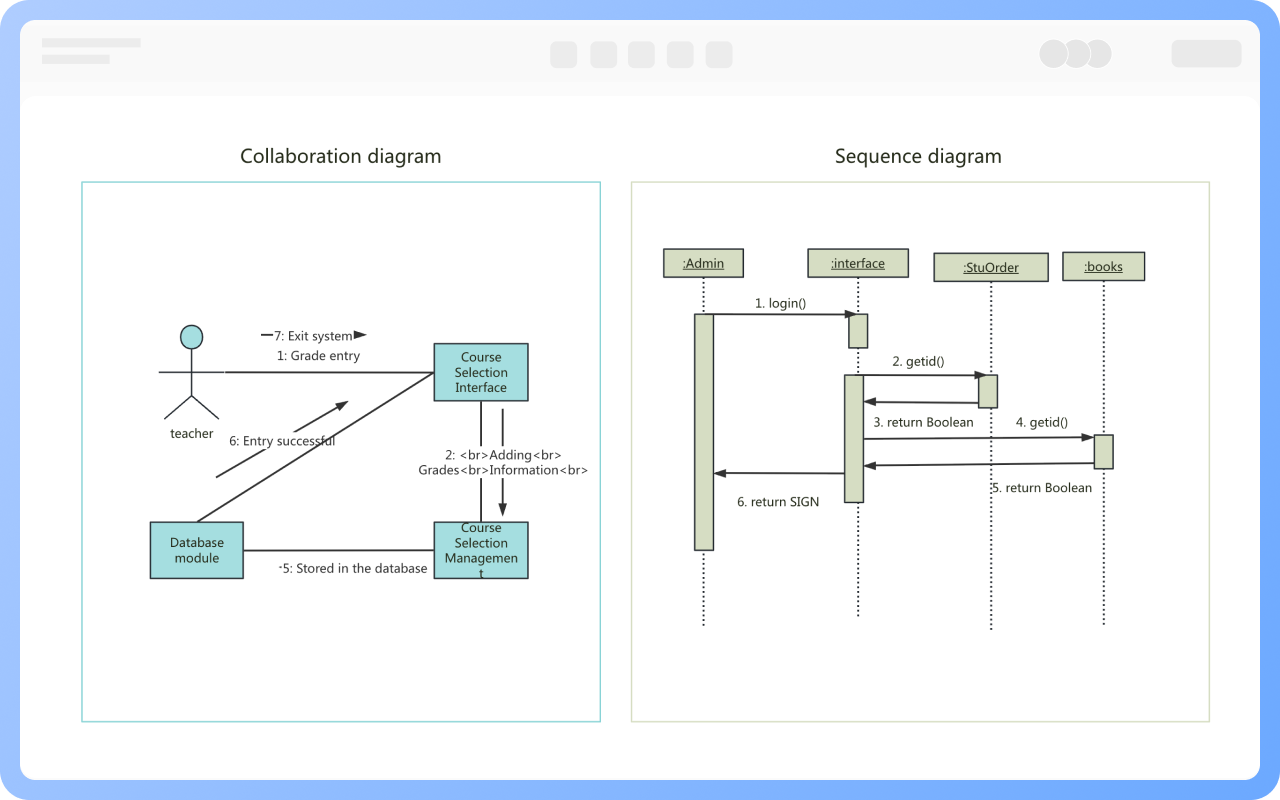

通信図とシーケンス図はどちらもUMLの相互作用図であり、相互に変換可能で、類似した責任主体を持ち、メッセージ駆動で順序性を持っています。
しかし、明らかな違いもあります。通信図はオブジェクト間の協力関係を表現し、シーケンス図はオブジェクト間で協力が発生するメッセージの時間順序を表現します。

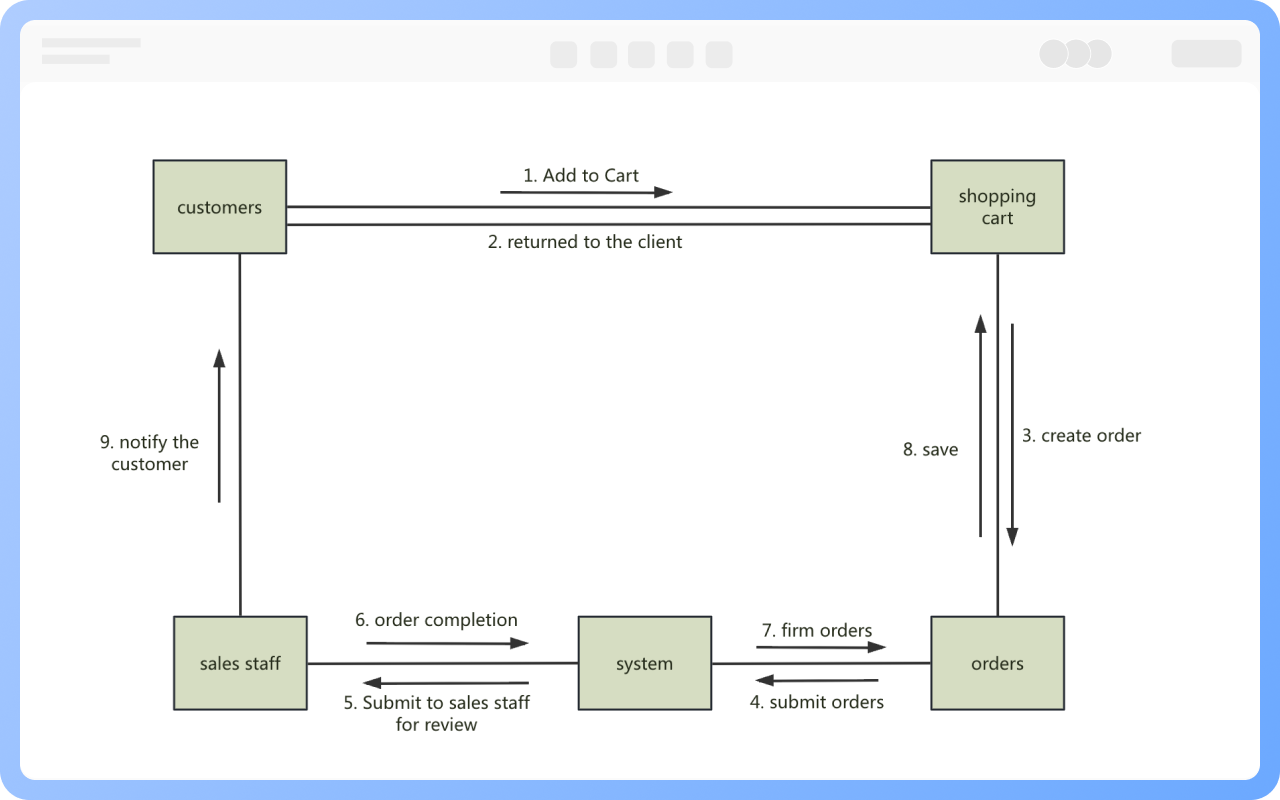

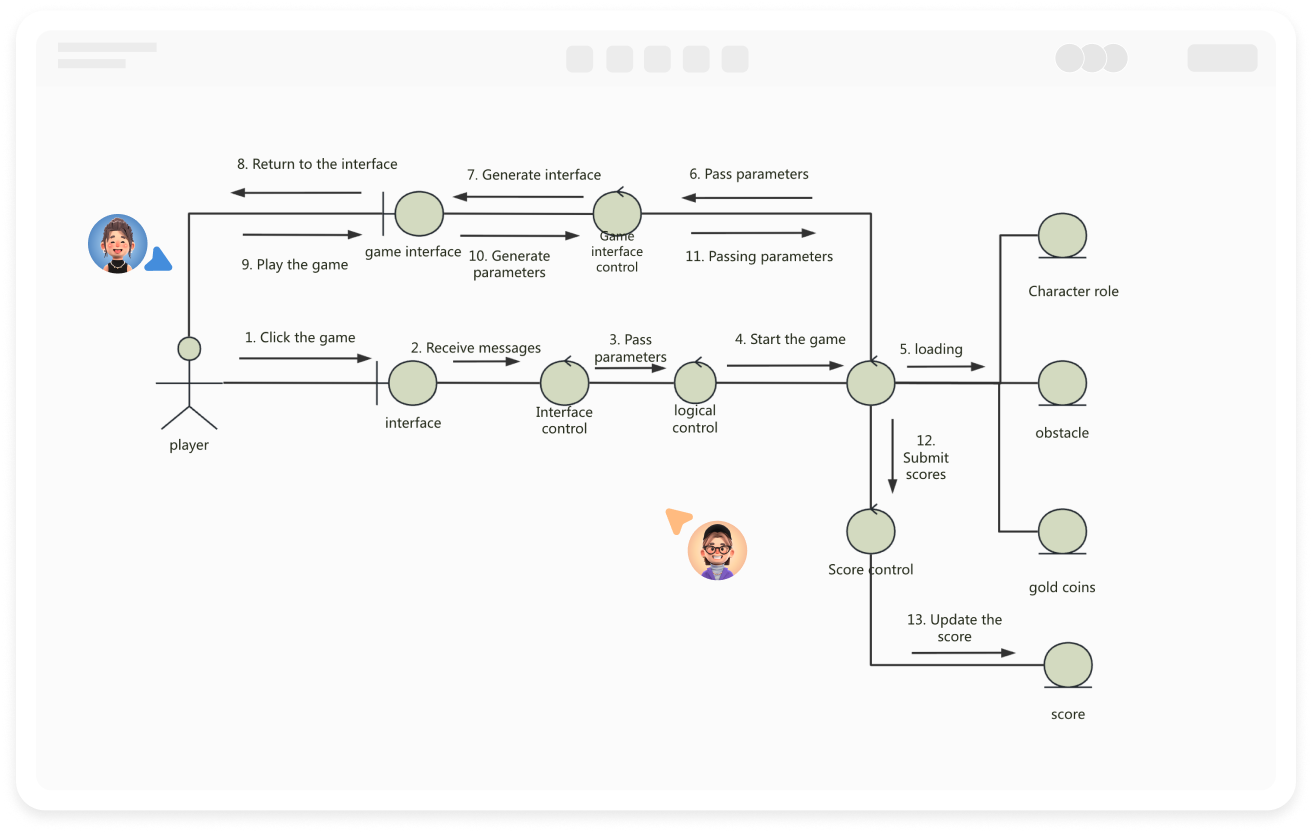

通信図は主にオブジェクト、メッセージ、リンクの3つの要素で構成されます。

オブジェクト：コラボレーション図とシーケンス図におけるオブジェクトの概念は同じですが、コラボレーション図ではオブジェクトの生成と削除を表現できないため、図中のオブジェクトの位置に制限はありません。

メッセージ：メッセージは送信者、受信者、メッセージ名の3つの部分で構成され、相互作用中のメッセージ送信の順序を示すために、メッセージに番号を付ける必要があります。

リンク：リンクはオブジェクト間の接続であり、クラス関連のインスタンスでもあります。リンクは実線またはアークを使用して2つのオブジェクトを接続します。

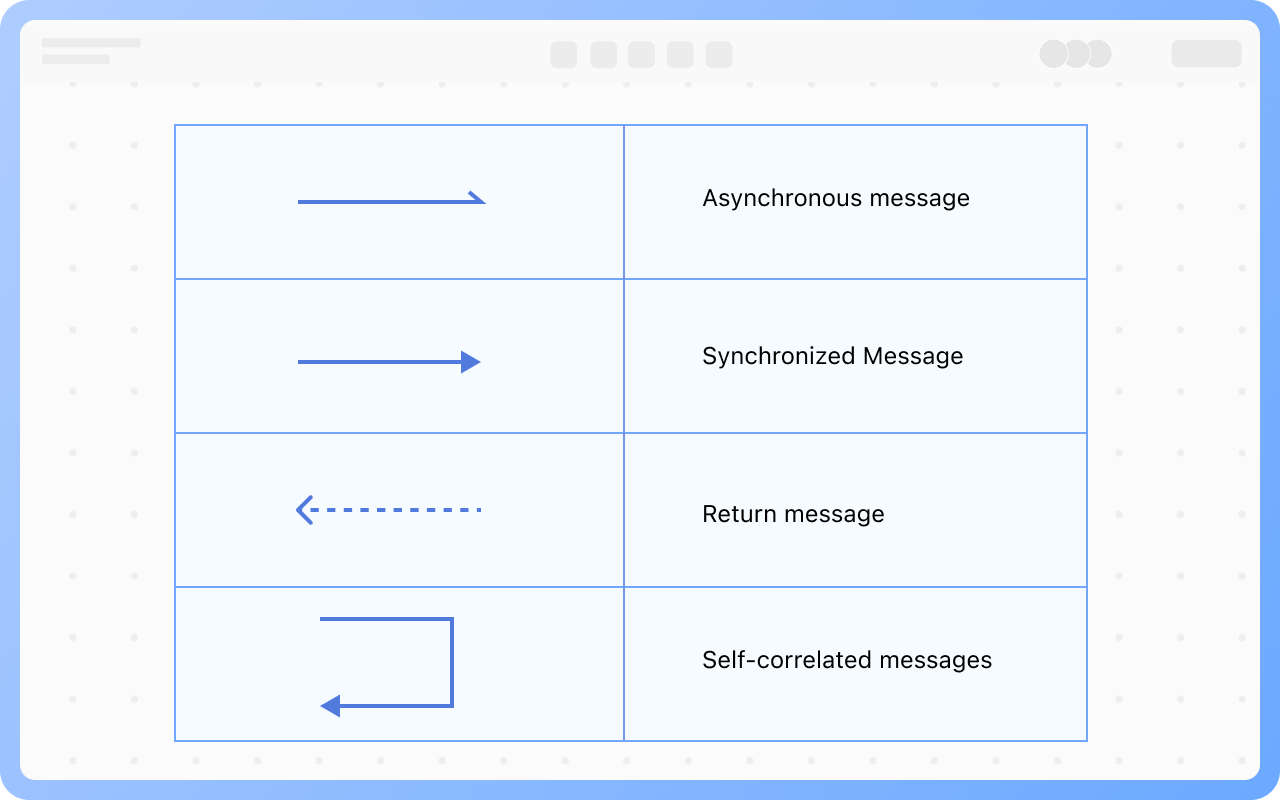

メッセージは一般に同期メッセージ、非同期メッセージ、戻りメッセージ、自己関連メッセージに分類されます。

同期メッセージ：オブジェクトがメッセージを送信した後、受信オブジェクトが応答を完了してメッセージを返すまで他の作業を行わないことを示し、「実線矢印」で表します；

非同期メッセージ：オブジェクトがメッセージを送信した後、受信オブジェクトの戻りメッセージを待たずに他の作業を続行できることを示し、「実線+大なり記号」で表します；

戻りメッセージ：プロセス呼び出しからの戻りを示し、「破線矢印」で表します；

自己関連メッセージ：メソッドの自己呼び出し、またはオブジェクト内の1つのメソッドが別のメソッドを呼び出すことを示し、「半閉じの長方形+下方実線矢印」で表します。

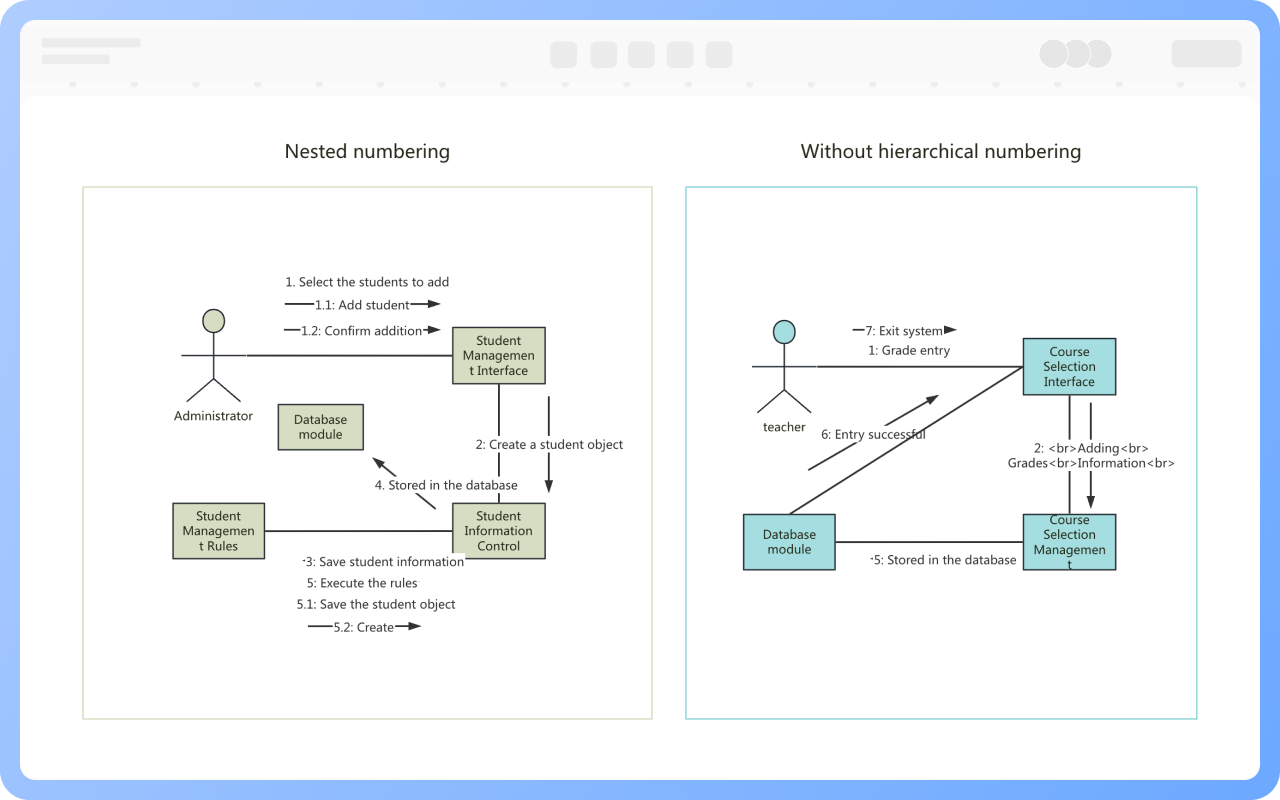

メッセージの番号付けには2つの方法があります。1つは階層なしの番号付け（順序に従って番号付け）で、簡単で直感的です。もう1つはネスト番号付けで、メッセージの包含関係をより容易に表現できます。

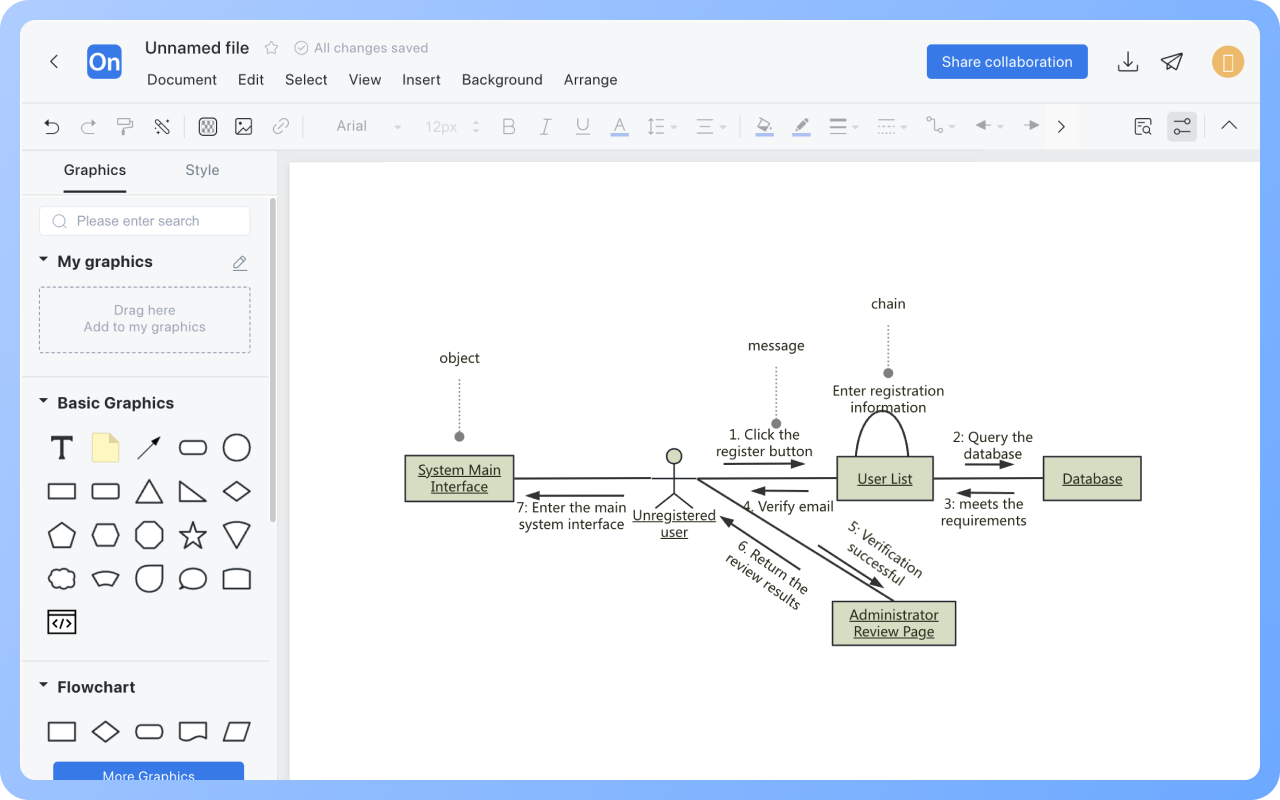

1、相互作用のコンテキストを設定する

2、相互作用のシナリオを設定する

3、各オブジェクトに初期特性を設定する

4、オブジェクト間で情報が伝達される可能性があるリンクを記述する

5、メッセージの順序番号を設定する

ユースケースに対して：オブジェクト間のメッセージ伝達状況を記述することで、具体的な使用コンテキストの論理表現を反映する

オブジェクトに対して：オブジェクトおよびその相互作用関係の空間組織構造を示す

クラスに対して：クラス操作の実装を表現する
