सहयोग आरेख को संचार आरेख भी कहा जाता है, यह एक प्रकार का UML इंटरैक्शन आरेख है, जो वस्तुओं के बीच उपयोगकर्ता के विवरण के कारण होने वाली प्रणाली घटनाओं के लिए सहयोग को दर्शाता है, और वस्तुओं के बीच सहयोग संबंधों पर ध्यान केंद्रित करता है। सहयोग आरेख इस बात पर ध्यान देता है कि वस्तुएं विशेष इंटरैक्शन में भाग लेते समय, वस्तुओं के बीच कैसे लिंक होती हैं और कौन से संदेश प्रेषित करती हैं।
सहयोग आरेख मुख्यतः वस्तु, संदेश और लिंक के तीन तत्वों से बना होता है, वस्तुओं के बीच लिंक स्थापित करके और लिंक पर संदेश जोड़कर वस्तुओं के बीच इंटरैक्शन को दर्शाता है, संदेश का नाम संदर्भित वस्तु के इरादे को दर्शाता है।
सहयोग आरेख वस्तुओं के इंटरैक्शन को आरेख या ग्रिड प्रारूप में वर्णित करता है, जिसमें वस्तुएं आरेख में किसी भी स्थान पर रखी जा सकती हैं। सहयोग आरेख का उपयोग करते समय, वस्तुओं के बीच लिंक स्थापित करके और उन पर जानकारी जोड़कर वस्तुओं के बीच इंटरैक्शन को दर्शाया जाता है, संदेश का नाम संदर्भित वस्तु के साथ इंटरैक्शन में संदर्भ वस्तु के इरादे को दर्शाता है।

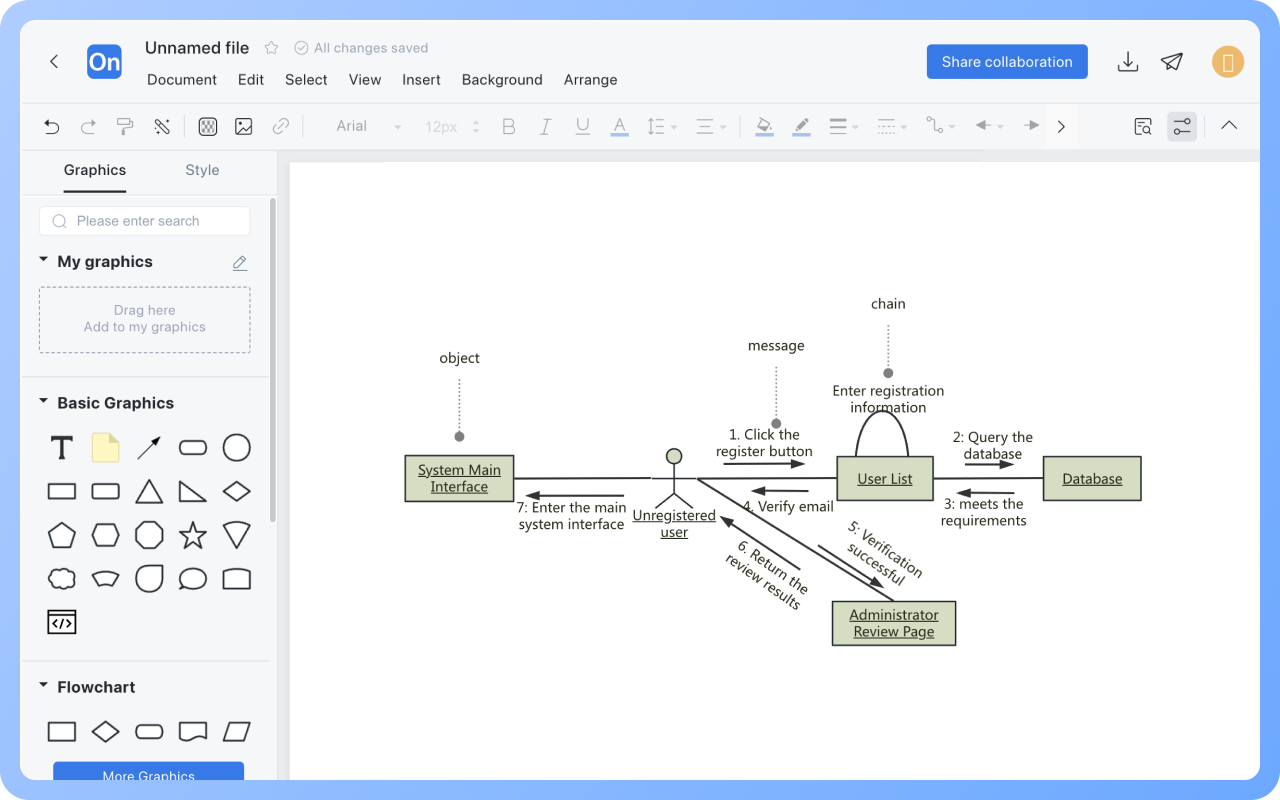

तुरंत जानकारी हस्तांतरण के लिए साझा लिंक के साथ बहु-उपयोगकर्ता वास्तविक समय सहयोग
पाठ इनपुट से स्वचालित ग्राफिक्स जनरेशन और शैली सुधार
पूर्ण अनुकूलन के साथ प्रीबिल्ट थीम
आइकन, छवियां, लेबल, LaTeX सूत्र, कोड ब्लॉक, लिंक, अनुलग्नक समर्थित
निर्यात: PNG, VISIO, PDF, SVG | आयात: VISIO, Mermaid
रीयल-टाइम क्लाउड स्टोरेज, मल्टी-डिवाइस सिंक, संस्करण इतिहास और डेटा सुरक्षा
संचार आरेख और अनुक्रम आरेख दोनों UML इंटरैक्शन आरेख हैं, जो एक-दूसरे में परिवर्तित हो सकते हैं, समान जिम्मेदारी वाले होते हैं, संदेश द्वारा संचालित होते हैं और क्रमबद्धता होती है।
लेकिन इनमें स्पष्ट अंतर भी है, संचार आरेख वस्तुओं के बीच सहयोग संबंध को व्यक्त करता है, जबकि अनुक्रम आरेख वस्तुओं के बीच सहयोग के दौरान संदेश उत्पन्न होने के समय क्रम को व्यक्त करता है।

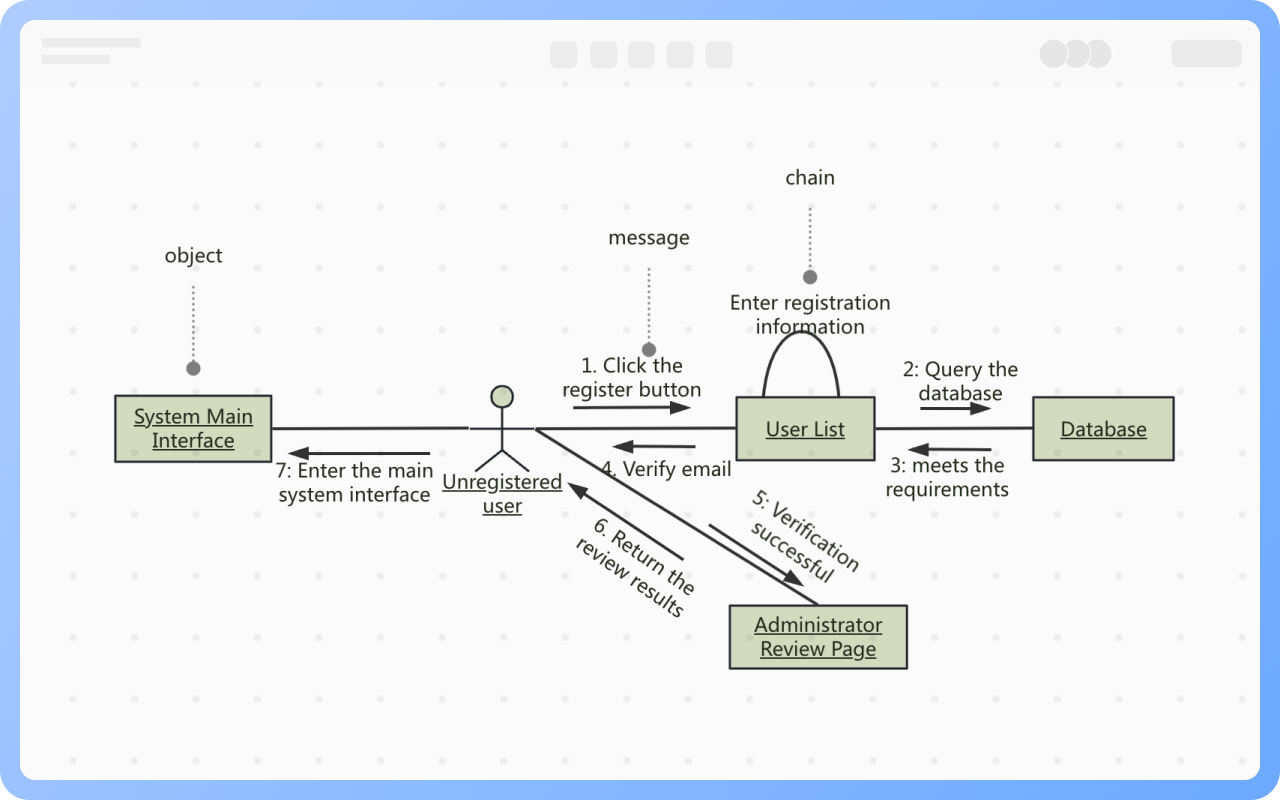

संचार आरेख मुख्य रूप से वस्तु, संदेश और श्रृंखला तीन तत्वों से बना होता है।
वस्तु: सहयोग आरेख और अनुक्रम आरेख में वस्तु की अवधारणा समान है, केवल सहयोग आरेख में वस्तु के निर्माण और निरसन को प्रदर्शित नहीं किया जा सकता है, इसलिए वस्तु की स्थिति पर कोई प्रतिबंध नहीं है।
संदेश: संदेश प्रेषक, प्राप्तकर्ता और संदेश नाम तीन भागों से बना होता है। इंटरैक्शन के दौरान संदेश के प्रेषण क्रम को स्पष्ट करने के लिए, संदेश को क्रमांकित करना आवश्यक है।
श्रृंखला: श्रृंखला वस्तुओं के बीच की कड़ी है, जो वर्ग संघ का एक उदाहरण भी है। श्रृंखला दो वस्तुओं को जोड़ने के लिए ठोस रेखा या चाप का उपयोग करती है।

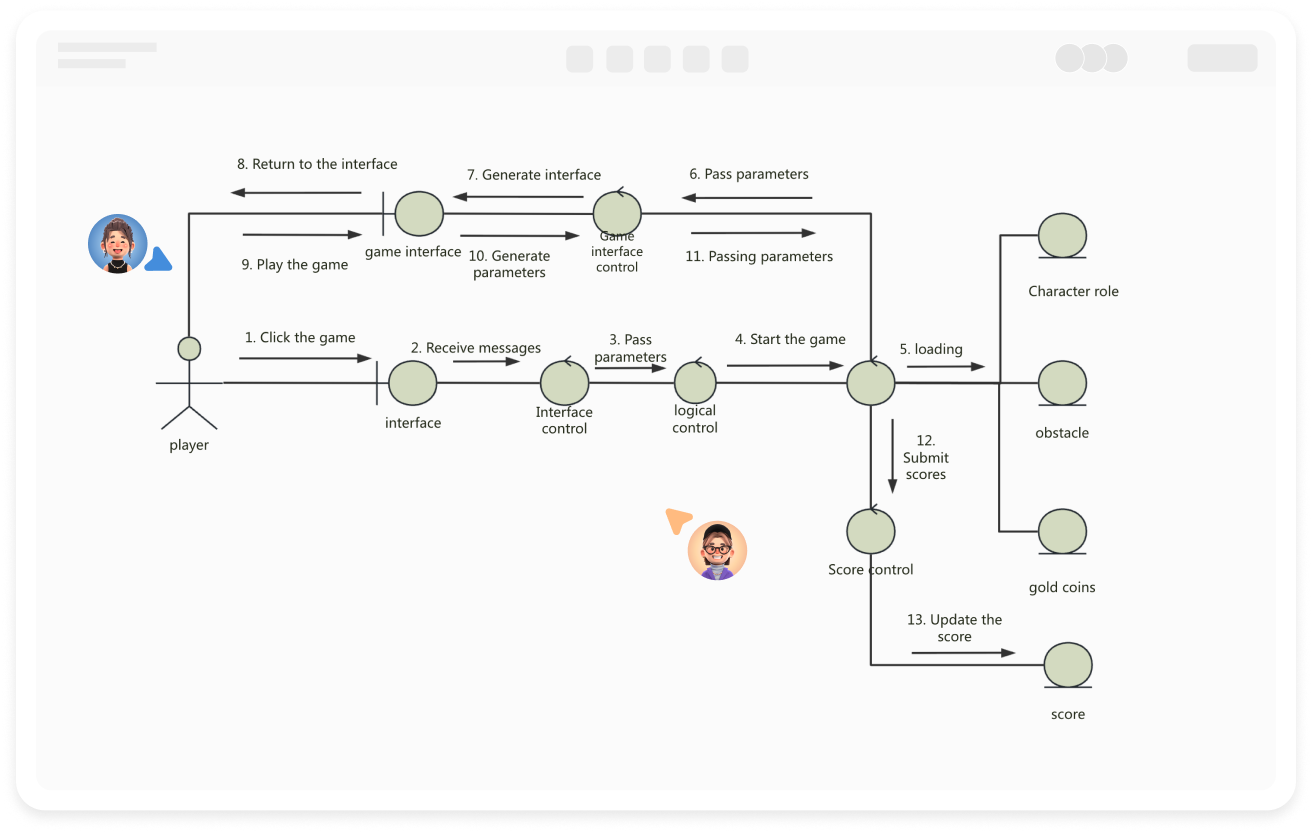

संदेश आमतौर पर समकालिक संदेश, असमकालिक संदेश, प्रत्यावर्ती संदेश, आत्म-संबंधित संदेश में विभाजित होते हैं।
समकालिक संदेश: वस्तु संदेश भेजने के बाद, प्राप्तकर्ता वस्तु के संदेश का प्रत्युत्तर देने और वापस करने के बाद ही अन्य कार्य करेगी, इसे 'ठोस रेखा तीर' द्वारा दर्शाया जाता है;
असमकालिक संदेश: वस्तु संदेश भेजने के बाद, प्राप्तकर्ता वस्तु के प्रत्यावर्ती संदेश की प्रतीक्षा किए बिना अन्य कार्य कर सकती है, इसे 'ठोस रेखा + अधिक बड़ा चिन्ह' द्वारा दर्शाया जाता है;
प्रत्यावर्ती संदेश: प्रक्रिया कॉल से वापस, इसे 'विच्छेदित रेखा तीर' द्वारा दर्शाया जाता है;
आत्म-संबंधित संदेश: विधि के स्व-आह्वान या एक वस्तु के भीतर एक विधि द्वारा दूसरी विधि का आह्वान, इसे 'अर्ध-बंद आयत + नीचे ठोस रेखा तीर' द्वारा दर्शाया जाता है।

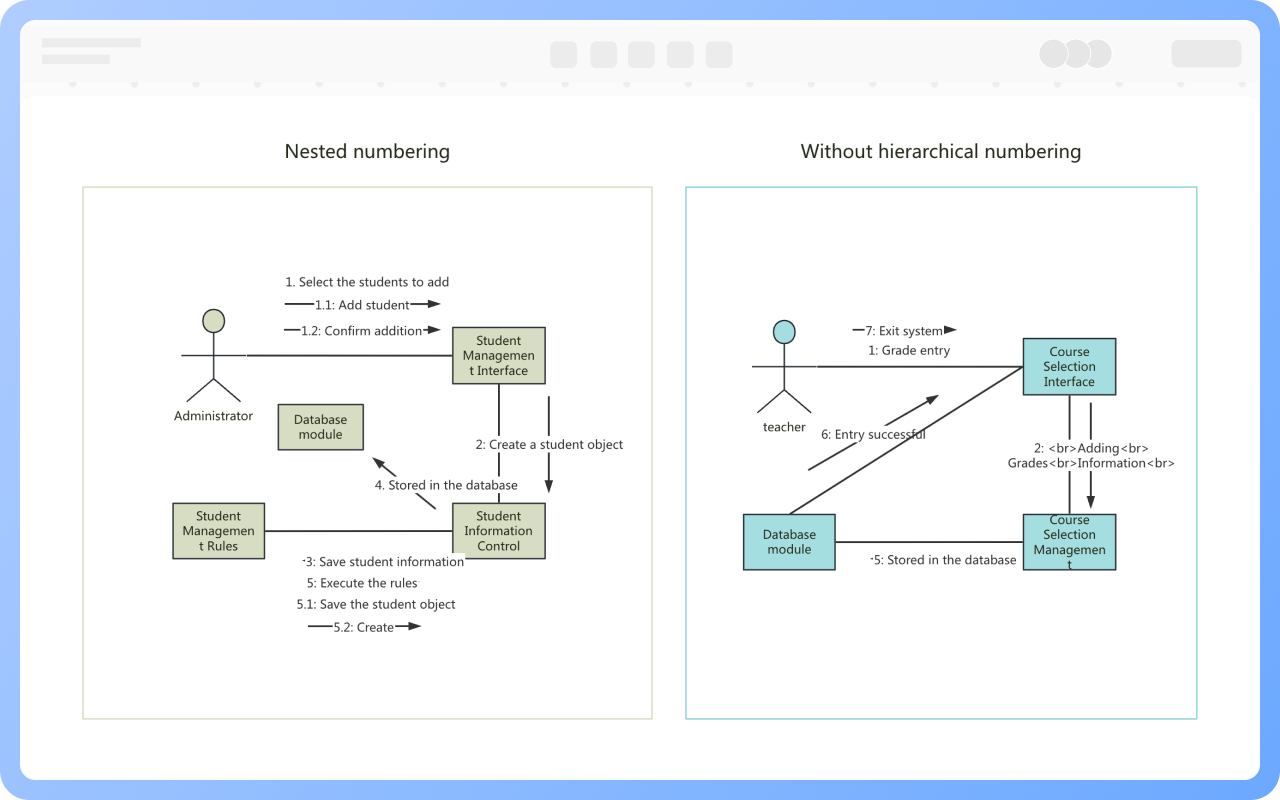

संदेश क्रमांकन दो प्रकार का होता है, एक गैर-स्तरीय क्रमांकन (क्रमानुसार क्रमांकन), जो सरल और प्रत्यक्ष है; दूसरा नेस्टेड क्रमांकन है, जो संदेश के समावेशन संबंध को व्यक्त करने में अधिक आसान है।

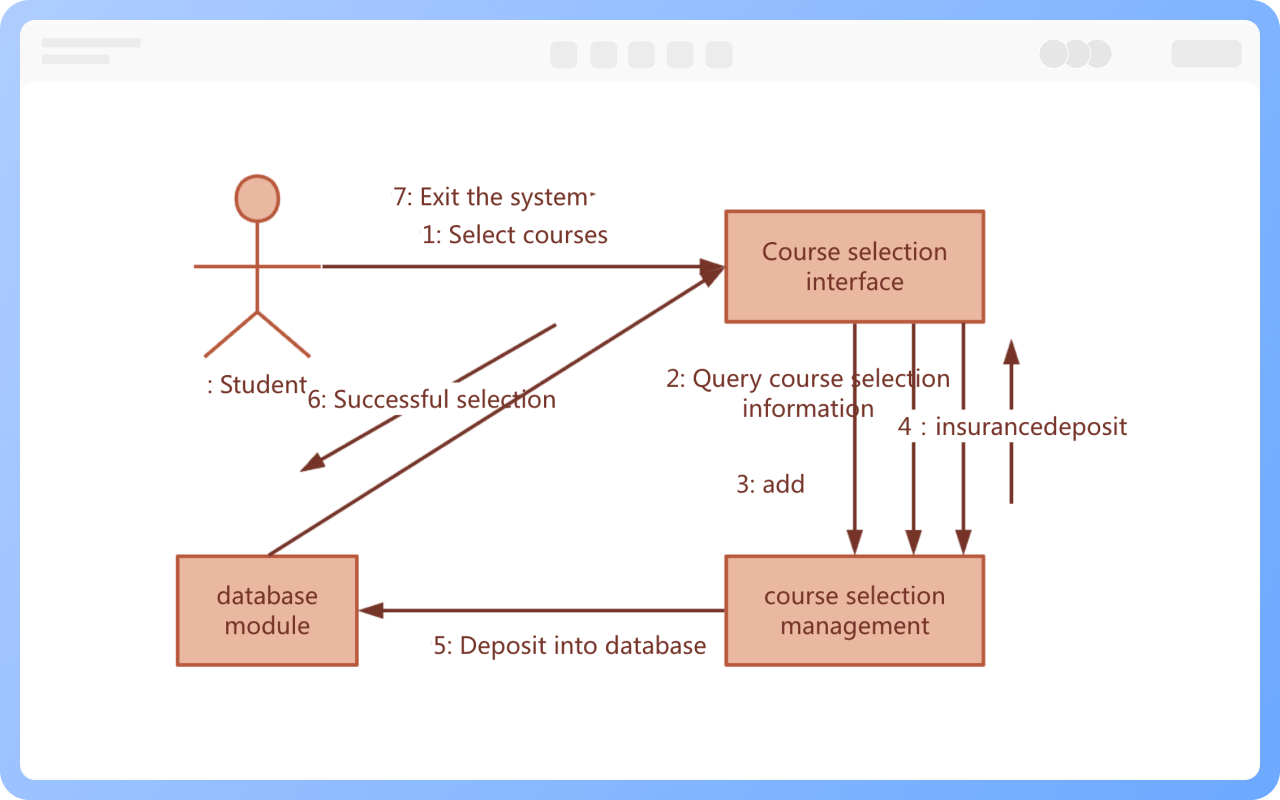

1, इंटरैक्शन का संदर्भ सेट करें
2, इंटरैक्शन का परिदृश्य सेट करें
3, प्रत्येक वस्तु के लिए प्रारंभिक विशेषताएं सेट करें
4, वस्तुओं के बीच संभावित सूचना के प्रवाह के लिए श्रृंखला का वर्णन करें
5, संदेश के क्रमांक सेट करें

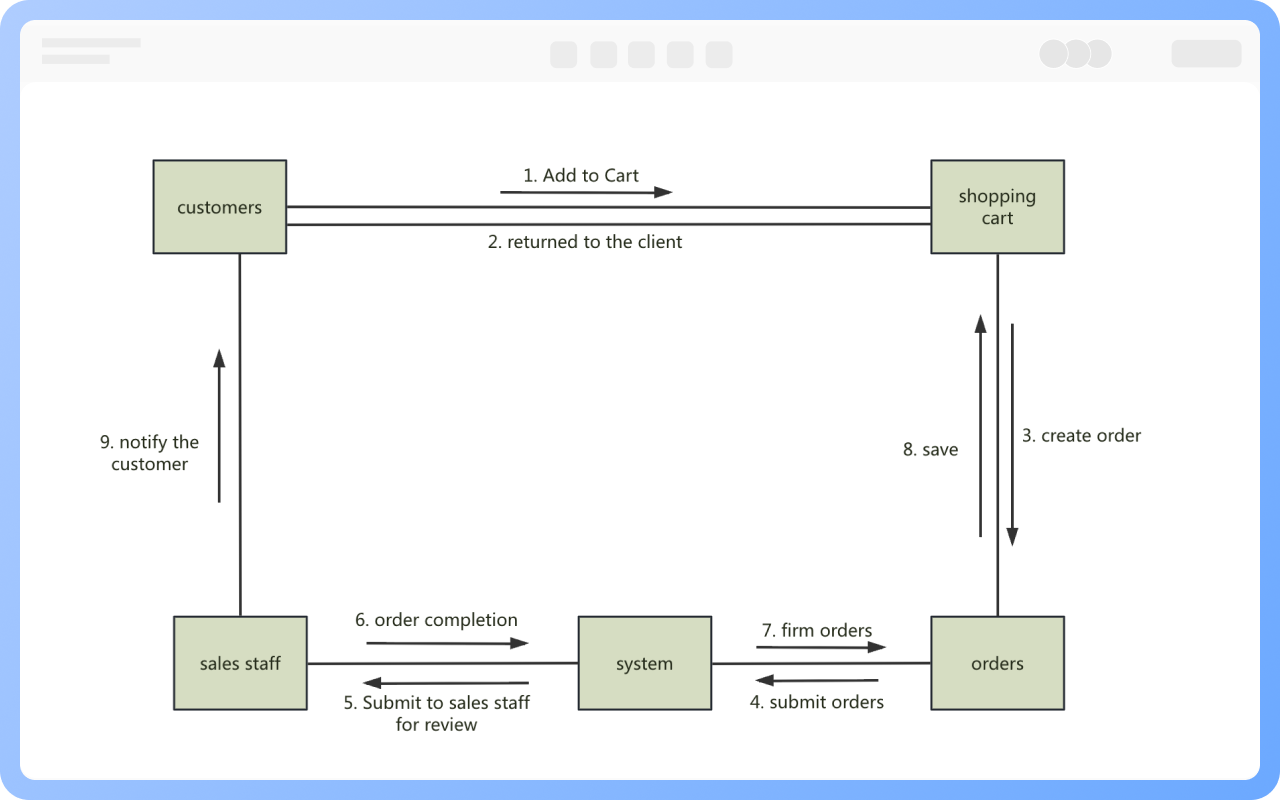

उपयोग केस के लिए: वस्तुओं के बीच संदेश के प्रवाह का वर्णन करके विशिष्ट उपयोग संदर्भ की तार्किक अभिव्यक्ति को दर्शाता है
वस्तुओं के लिए: वस्तुओं और उनके इंटरैक्शन संबंधों की स्थानिक संगठन संरचना को दर्शाता है
वर्ग के लिए: एक वर्ग के ऑपरेशन के कार्यान्वयन को दर्शाता है
संचार आरेख और अनुक्रम आरेख वस्तुओं के इंटरैक्शन का वर्णन करते समय, हालांकि दोनों वस्तुओं के बीच संदेश के आदान-प्रदान पर ध्यान केंद्रित करते हैं, लेकिन उनके अपने विशेष ध्यान केंद्रित होते हैं और वे पूरी तरह से एक-दूसरे को नहीं बदल सकते।
अनुक्रम आरेख वस्तुओं के बीच संदेश के आदान-प्रदान के समय अनुक्रम पर जोर देता है, जबकि संचार आरेख वस्तुओं के बीच की संरचना और संदेश के आदान-प्रदान के तरीके पर अधिक ध्यान केंद्रित करता है।
संचार आरेख में वस्तुएं और अनुक्रम आरेख में वस्तुओं की अवधारणा समान होती है, नामकरण के तीन सामान्य तरीके होते हैं:
1) वस्तु नाम और वर्ग नाम दोनों दिखाएं
2) केवल वस्तु नाम दिखाएं, वर्ग नाम न दिखाएं
3) केवल वर्ग नाम दिखाएं, वस्तु नाम न दिखाएं
ये तीनों नामकरण तरीके मानक के अनुरूप हैं, जो भी तरीका पढ़ने वाले को सबसे आसानी से समझ में आता है, उसे चुनें।
नहीं। प्रत्येक संदेश की एक संख्या होती है, संख्या आमतौर पर पूर्णांक होती है, जिसका उपयोग संदेश के भेजने के क्रम को दिखाने के लिए किया जाता है।
अनुक्रम आरेख का समय अनुक्रम ऊपर से नीचे की दिशा में होता है, संचार आरेख में समय अनुक्रम संदेश संख्या के माध्यम से दर्शाया जाता है।
कड़ी के आमतौर पर दो रूप होते हैं। एक रूप दो अलग-अलग वस्तुओं को जोड़ता है, जिसे सीधे रेखा द्वारा दर्शाया जाता है, दूसरा रूप वस्तु को स्वयं से जोड़ता है, जिसे चाप द्वारा जोड़ा जाता है।
संचार आरेख संदेश की दिशा को तीर द्वारा दर्शाता है, गलत तीर नियंत्रण प्रवाह को उलट सकता है, इसलिए तीर की दिशा को कड़ाई से चिह्नित करना चाहिए, जो संदेश प्राप्तकर्ता की ओर इशारा करता है।
संचार आरेख वस्तुओं के बीच स्पष्ट संरचना वाले इंटरैक्शन दृश्य को व्यक्त करने के लिए उपयुक्त होता है, पूरे सिस्टम प्रवाह को एक आरेख पर चित्रित करने के लिए उपयुक्त नहीं होता है, जिससे वस्तुएं और रेखाएं उलझन में पड़ सकती हैं, इसलिए प्रत्येक आरेख को एक उपयोग केस या मॉड्यूल इंटरैक्शन पर केंद्रित करें, वस्तुओं की संख्या को 5~7 के बीच नियंत्रित करें।
