Czym jest Diagram współpracy

Diagram komunikacyjny, znany również jako diagram kooperacji, jest rodzajem diagramu interakcji UML, który pokazuje współpracę między obiektami w odpowiedzi na zdarzenia systemowe opisane w przypadkach użycia, koncentrując się na relacjach współpracy między obiektami. Diagram komunikacyjny koncentruje się na tym, jak obiekty łączą się i jakie wiadomości są przekazywane podczas uczestnictwa w konkretnej interakcji.

Diagram komunikacyjny składa się głównie z trzech elementów: obiektów, wiadomości i połączeń. Poprzez tworzenie połączeń między obiektami i dodawanie wiadomości na tych połączeniach przedstawia się interakcje między obiektami. Nazwa wiadomości odzwierciedla intencje obiektu odwołującego się.

Od UML 2.0 diagramy kooperacji nie są już używane, wszystkie są zjednoczone jako diagramy komunikacyjne, w dalszej części nazywane są diagramami komunikacyjnymi.

Bezpłatne korzystanie

ProcessOn Diagram współpracy Kluczowe funkcje

Współpraca online

Współpraca wielu użytkowników w czasie rzeczywistym z linkami do udostępniania

Współpraca online
Generowanie AI jednym kliknięciem

Automatyczne generowanie grafiki z tekstu z ulepszaniem stylu

Generowanie AI jednym kliknięciem
Personalizacja stylu

Wbudowane motywy z pełną personalizacją

Personalizacja stylu
Różnorodne komponenty

Obsługa ikon, obrazów, etykiet, formuł LaTeX, bloków kodu, linków, załączników

Różnorodne komponenty
Kompatybilność wieloformatowa

Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid

Kompatybilność wieloformatowa
Synchronizacja wielourządzeniowa

Przechowywanie w chmurze w czasie rzeczywistym, synchronizacja wielourządzeniowa, historia wersji i bezpieczeństwo danych

Synchronizacja wielourządzeniowa

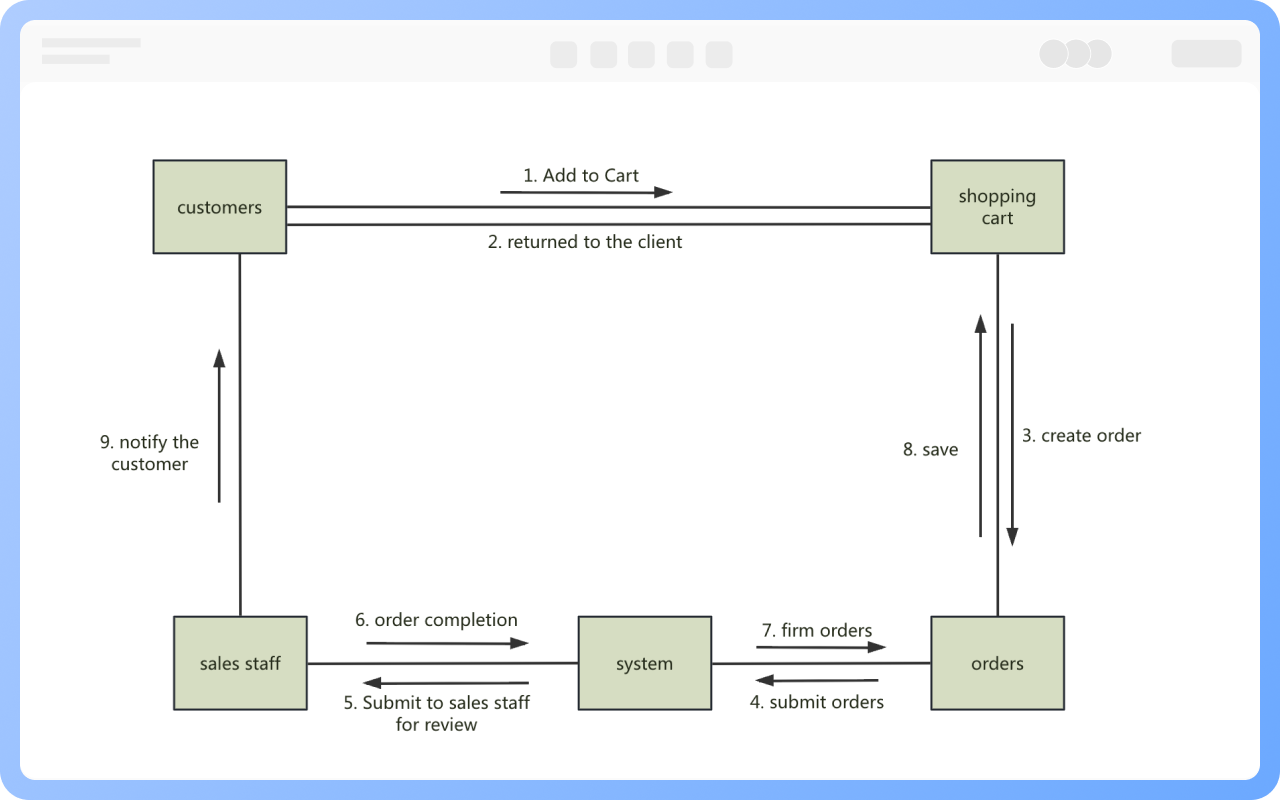

Porównanie diagramów komunikacji i diagramów sekwencji

Diagramy komunikacyjne i diagramy sekwencji to interaktywne diagramy UML, które można przekształcać nawzajem, mają podobne podmioty odpowiedzialne i są napędzane wiadomościami, posiadając sekwencyjność.
Jednak istnieją też wyraźne różnice: diagram komunikacyjny wyraża relacje współpracy między obiektami, podczas gdy diagram sekwencji wyraża kolejność czasową wiadomości generowanych podczas współpracy między obiektami.

Twórz wykresy online
Porównanie
Elementy diagramów komunikacji

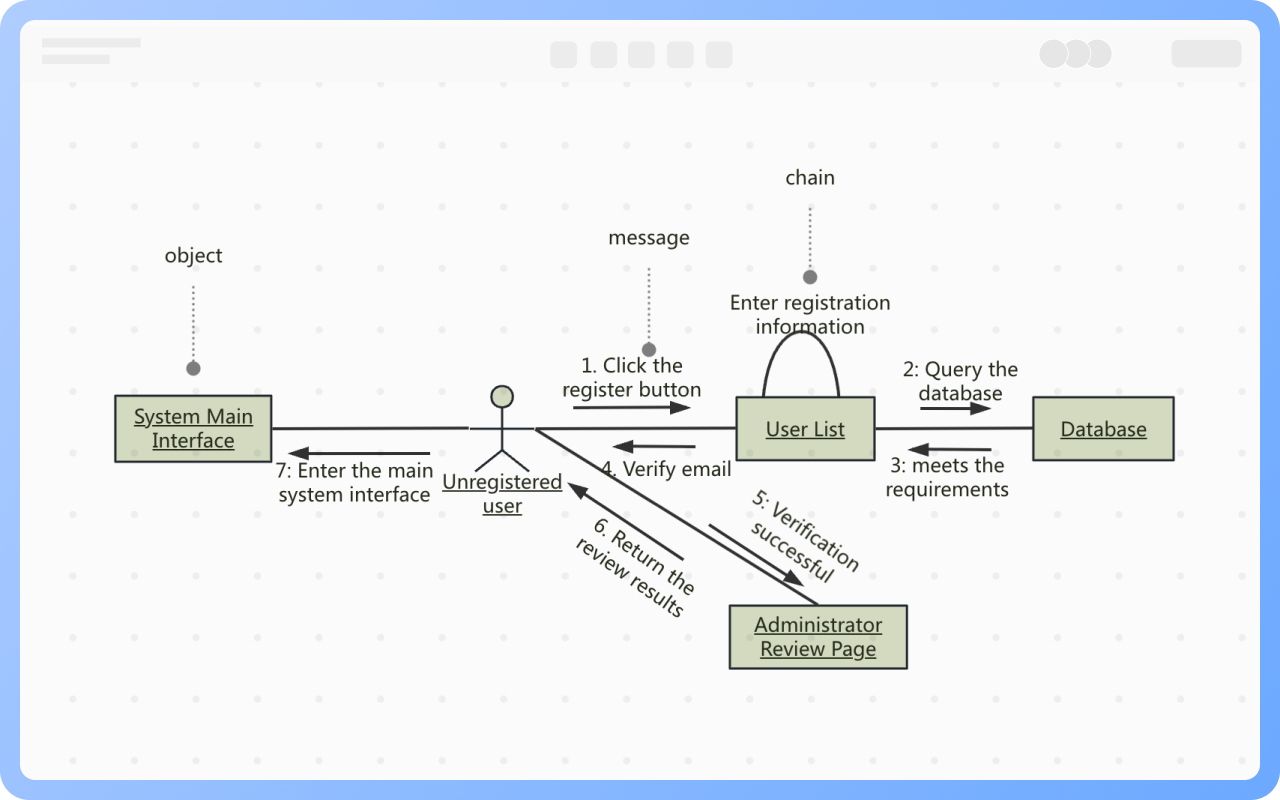

Diagram komunikacyjny składa się głównie z trzech elementów: obiektów, wiadomości i łańcuchów.

Obiekt: Pojęcie obiektu w diagramie współpracy i diagramie sekwencji jest takie samo, jednak w diagramie współpracy nie można przedstawiać tworzenia i usuwania obiektów, więc nie ma ograniczeń co do ich położenia na diagramie.

Wiadomość: Wiadomość składa się z nadawcy, odbiorcy i nazwy wiadomości. Aby wyjaśnić kolejność wysyłania wiadomości w procesie interakcji, należy dodać do wiadomości numerację.

Łańcuch: Łańcuch to połączenie między obiektami, będące również instancją asocjacji klas, używa się linii ciągłej lub łuku do połączenia dwóch obiektów.

Twórz wykresy online
Elementy
Klasyfikacja komunikatów

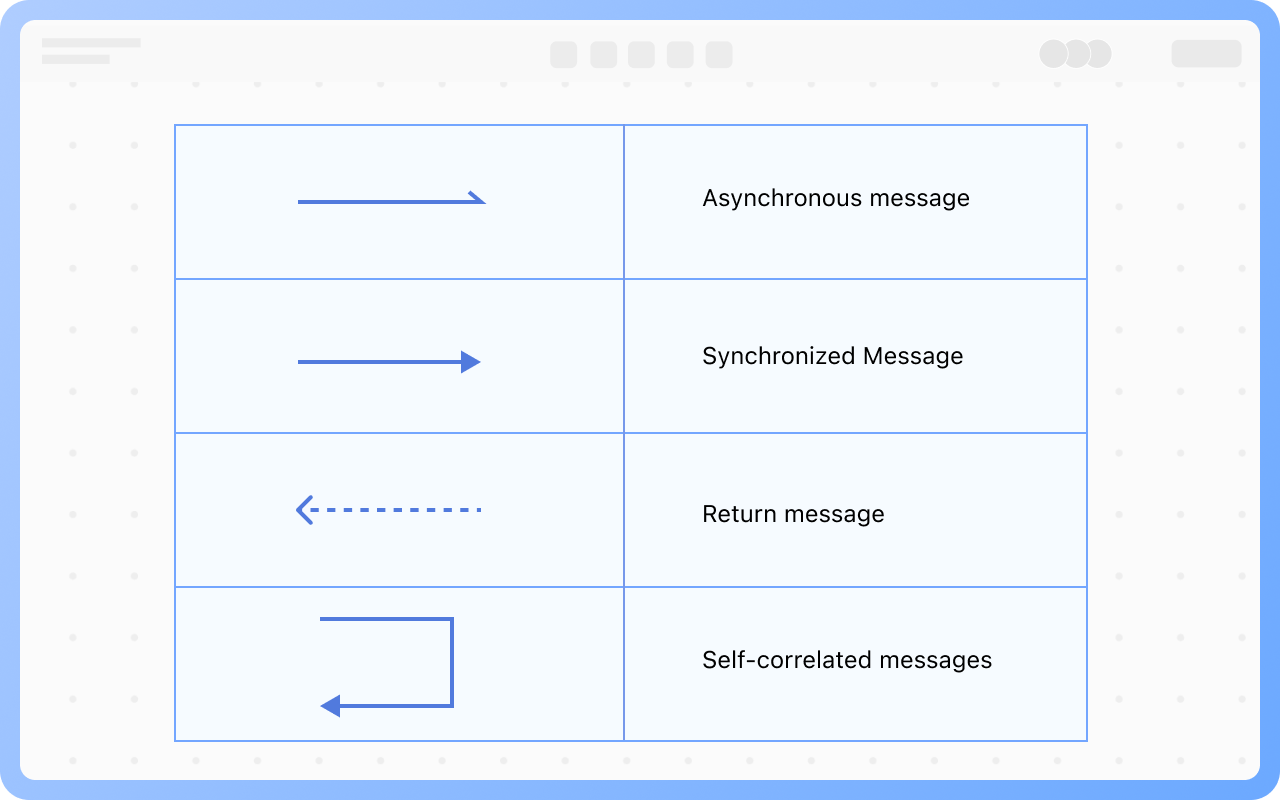

Wiadomości są zazwyczaj podzielone na wiadomości synchroniczne, asynchroniczne, wiadomości zwrotne i wiadomości samoodnoszące się.

Wiadomość synchroniczna: Po wysłaniu wiadomości przez obiekt, musi poczekać na odpowiedź odbiorcy wiadomości i jej zwrot, zanim będzie kontynuować pozostałe działania, oznaczana jako „strzałka ciągła”;

Wiadomość asynchroniczna: Po wysłaniu wiadomości przez obiekt, nie musi czekać na wiadomość zwrotną odbiorcy, aby kontynuować pozostałe działania, oznaczana jako „strzałka ciągła + znak większy”;

Wiadomość zwrotna: Powrót z wywołania procedury, oznaczana jako „strzałka przerywana”;

Wiadomość samoodnosząca się: Oznacza wywołanie własnej metody lub wywołanie jednej metody przez inną w ramach jednego obiektu, oznaczana jako „półzamknięty prostokąt + strzałka ciągła poniżej”.

Twórz wykresy online
Klasyfikacja

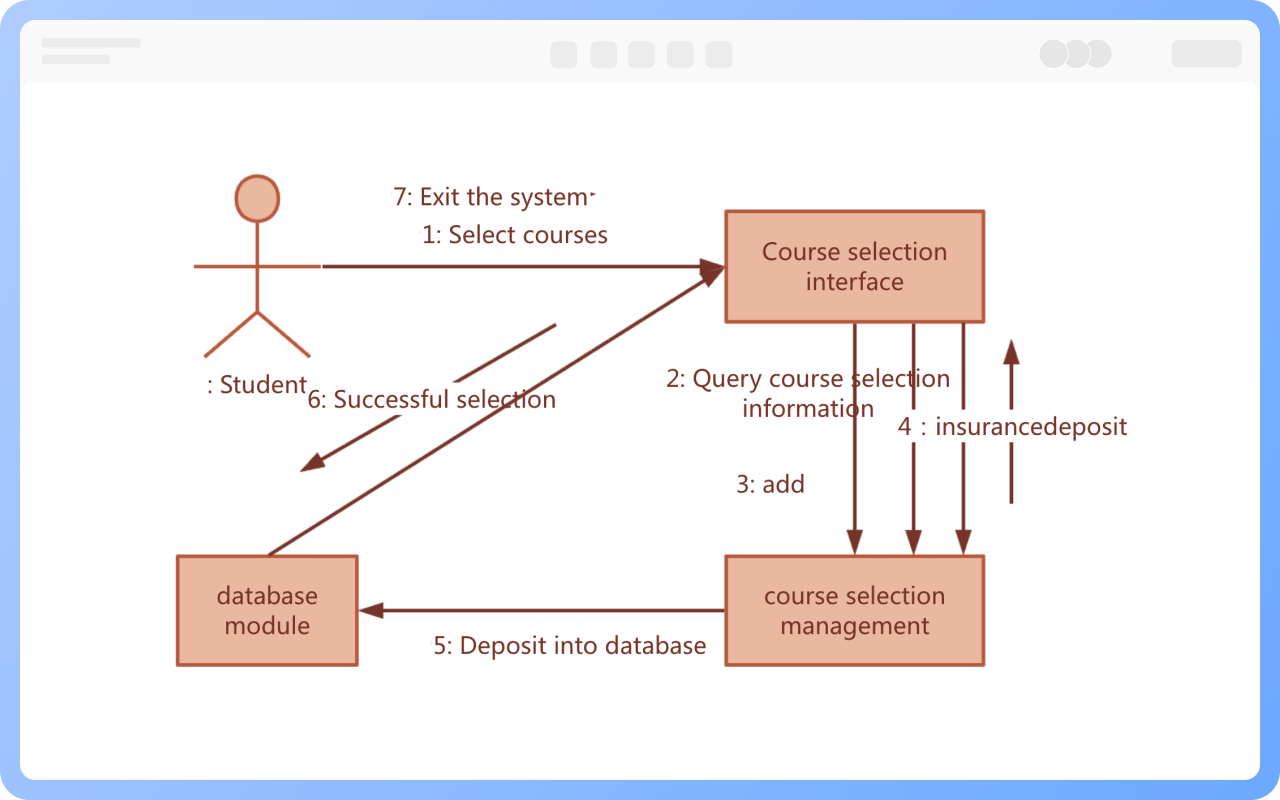

Numeracja komunikatów

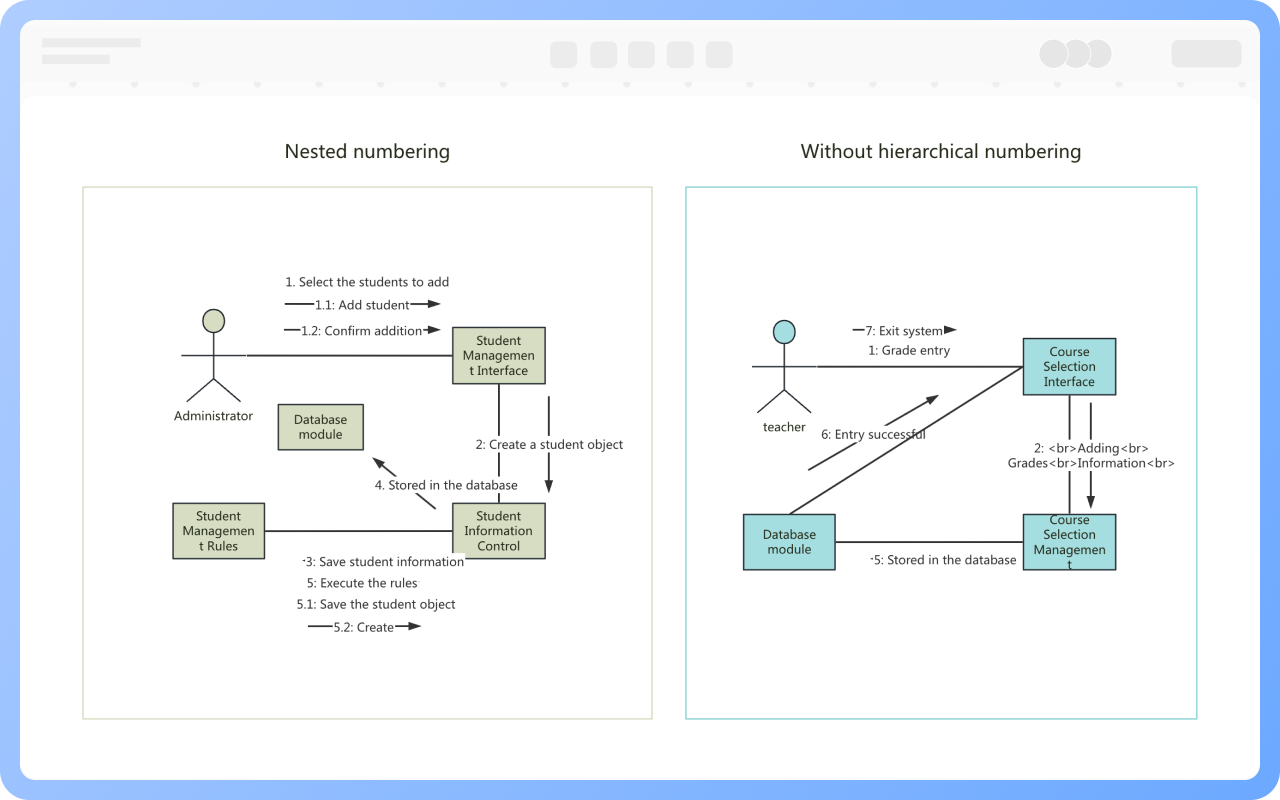

Numeracja wiadomości może być dwojakiego rodzaju: bez hierarchii (numeracja sekwencyjna), co jest proste i intuicyjne; oraz numeracja zagnieżdżona, która ułatwia wyrażenie relacji zawierania wiadomości.

Twórz wykresy online
Numeracja

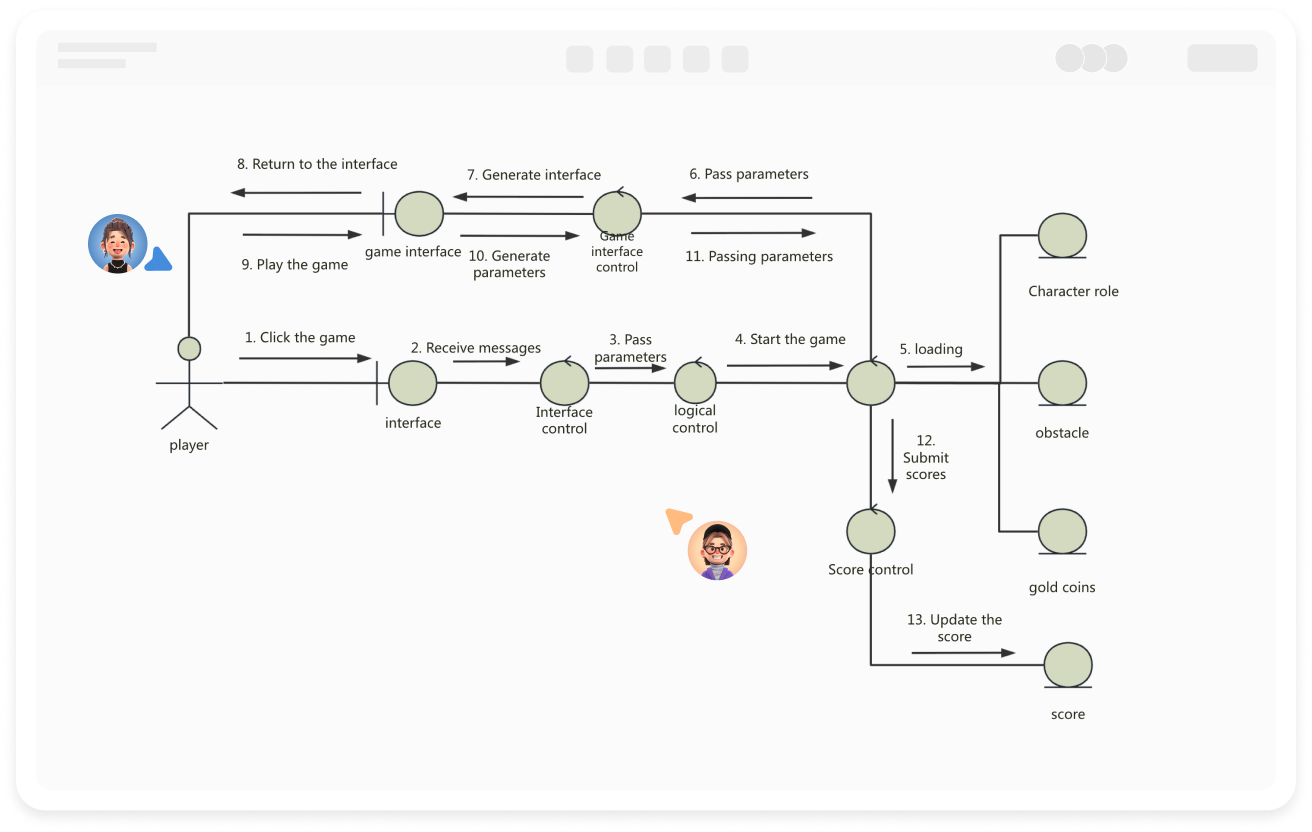

Modelowanie kolejności na diagramach komunikacji

1. Ustaw kontekst interakcji

2. Ustaw scenę interakcji

3. Ustaw początkowe cechy dla każdego obiektu

4. Opisz łańcuch, wzdłuż którego mogą być przekazywane informacje między obiektami

5. Ustaw numerację wiadomości

Twórz wykresy online
Modelowanie
Cel diagramów komunikacji

Dla przypadków użycia: Poprzez opisanie przekazywania wiadomości między obiektami odzwierciedla logiczne wyrażenie konkretnego kontekstu użycia

Dla obiektów: Przedstawia strukturę organizacji przestrzennej obiektów i ich relacji interakcji

Dla klas: Przedstawia implementację operacji klasy

Twórz wykresy online
Cel

Diagram współpracy Jak rysować?

Diagram współpracyJak rysować?
1
Zanim zaczniesz rysować diagram komunikacyjny, musisz najpierw uporządkować wszystkie obiekty, aby uniknąć pominięć
2

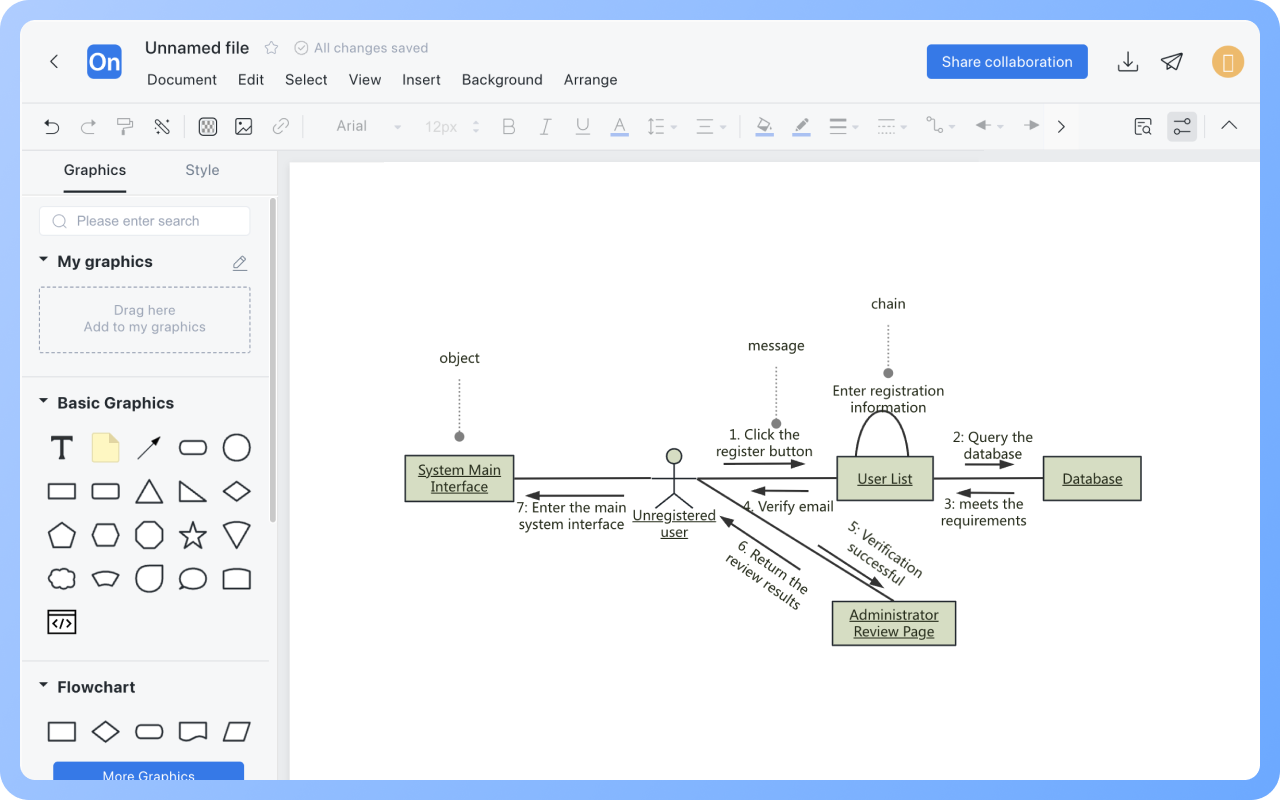

Utwórz nowy "diagram UML" z osobistej strony plików, przeciągnij symbole graficzne z lewej strony do obszaru roboczego, aby dodać je jako obiekty, i nadaj im nazwy
