Czym jest Diagram przypadków użycia

Diagram przypadków użycia to narzędzie graficzne używane w inżynierii oprogramowania do przedstawiania interakcji między zewnętrznymi użytkownikami systemu (aktorami) a wewnętrznymi funkcjami systemu (przypadkami użycia). Jest to model funkcji systemu widocznych dla zewnętrznych użytkowników nazywanych aktorami.

Jakie jest zastosowanie diagramów przypadków użycia? Diagramy przypadków użycia są ważnym wykresem używanym w fazie analizy wymagań UML. Ich głównym celem jest opisanie relacji między aktorami a przypadkami użycia, co pomaga deweloperom wizualizować funkcje systemu. Dzięki diagramom przypadków użycia użytkownicy systemu, analitycy systemowi, projektanci systemów i eksperci dziedzinowi mogą wizualnie omawiać problemy, co zmniejsza wiele barier komunikacyjnych i ułatwia osiągnięcie konsensusu w kwestii problemów.

Bezpłatne korzystanie

ProcessOn Diagram przypadków użycia Kluczowe funkcje

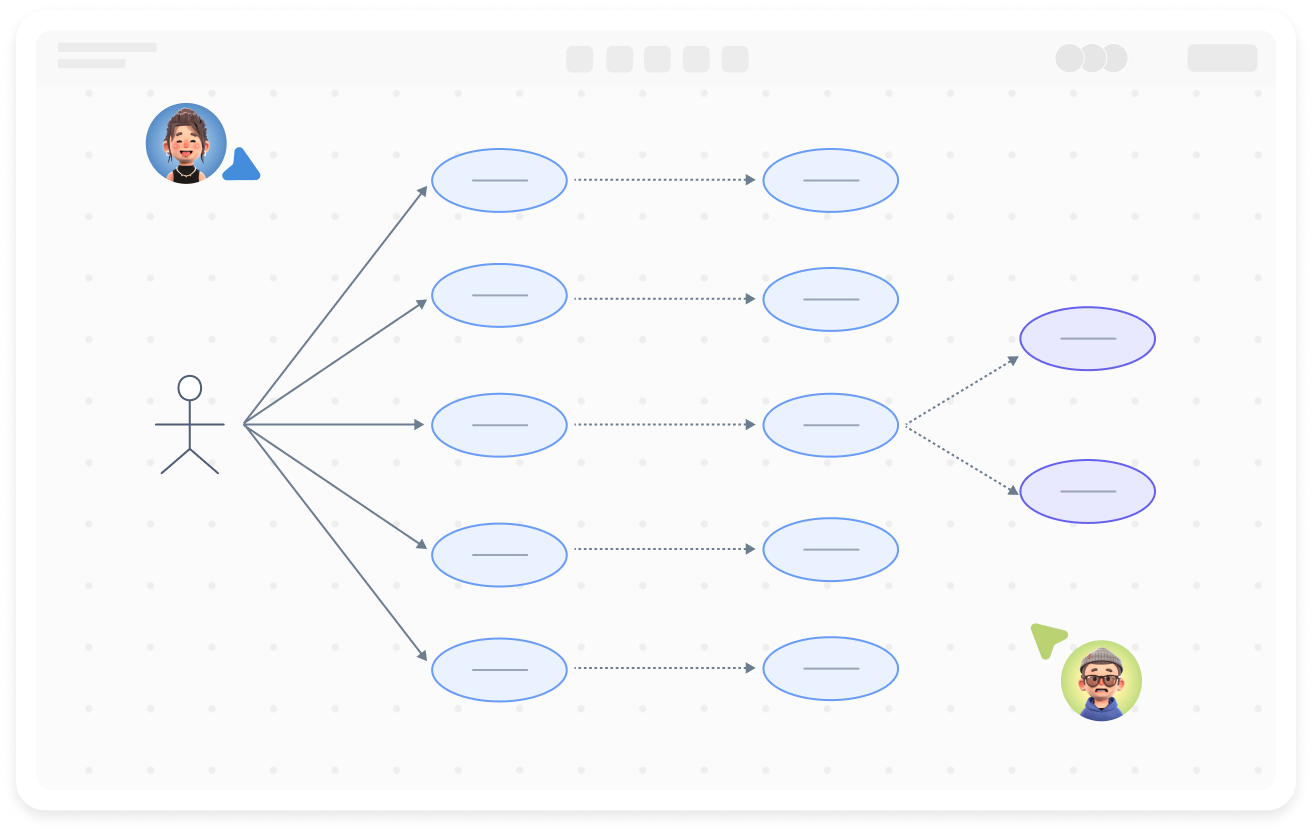

Współpraca online

Współpraca wielu użytkowników w czasie rzeczywistym z linkami do udostępniania

Współpraca online
Generowanie AI jednym kliknięciem

Automatyczne generowanie grafiki z tekstu z ulepszaniem stylu

Generowanie AI jednym kliknięciem
Personalizacja stylu

Wbudowane motywy z pełną personalizacją

Personalizacja stylu
Różnorodne komponenty

Obsługa ikon, obrazów, etykiet, formuł LaTeX, bloków kodu, linków, załączników

Różnorodne komponenty
Kompatybilność wieloformatowa

Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid

Kompatybilność wieloformatowa
Synchronizacja wielourządzeniowa

Przechowywanie w chmurze w czasie rzeczywistym, synchronizacja wielourządzeniowa, historia wersji i bezpieczeństwo danych

Synchronizacja wielourządzeniowa

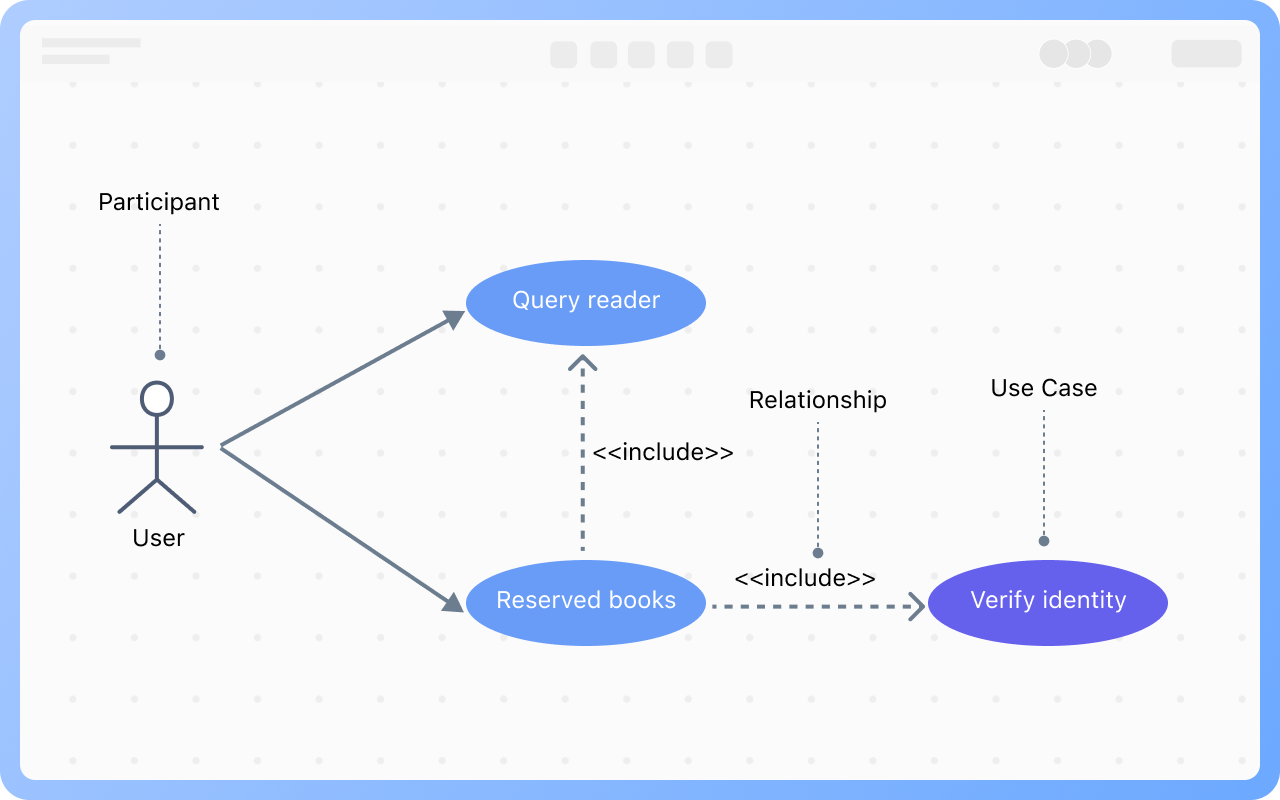

Elementy diagramu przypadków użycia

Uczestnik: Uczestnik to zewnętrzny podmiot wchodzący w interakcję z systemem, może to być osoba, organizacja, zewnętrzny system lub urządzenie, reprezentowany za pomocą ikony postaci.

Przypadek użycia: Przypadek użycia to jednostka usługi lub funkcjonalności systemu, którą może odczuć uczestnik, opisująca, jak system reaguje na żądania uczestnika, reprezentowana za pomocą elipsy z linią ciągłą.

Relacje: Relacje między elementami, w tym relacje między uczestnikami, między uczestnikami a przypadkami użycia oraz między przypadkami użycia.

Twórz wykresy online
Elementy
Jak rozpoznać uczestników

Uczestnicy znajdują się poza systemem, a nie są jego częścią;

Tylko ci, którzy używają systemu, wchodzą z nim w interakcję lub wymieniają informacje, są uczestnikami;

Uczestnicy nie muszą być ludźmi, mogą to być inne podsystemy, inne systemy, czas, temperatura i inne czynniki.

Twórz wykresy online
Jak

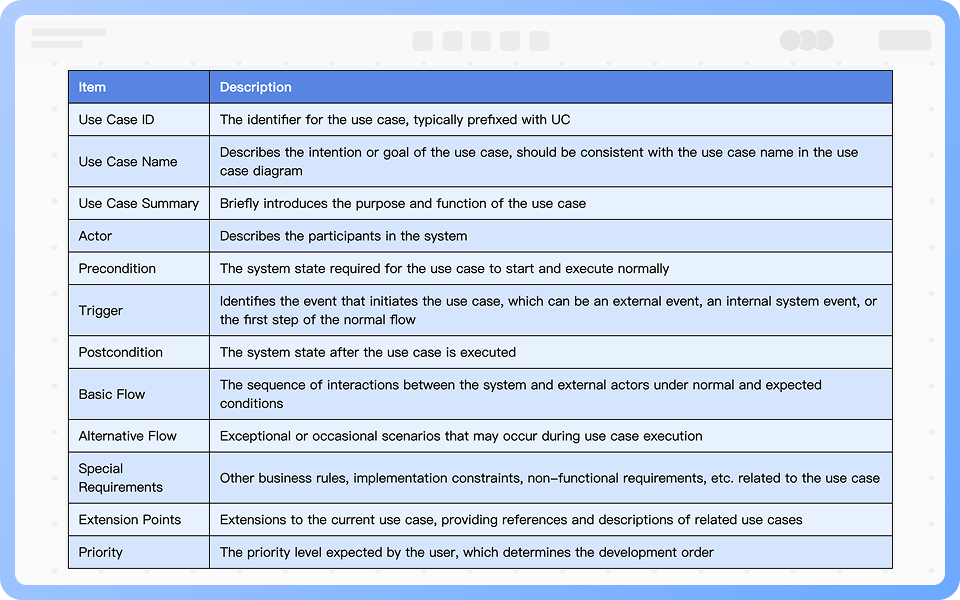

Specyfikacja przypadku użycia

Specyfikacja przypadku użycia powinna zawierać następujące elementy: identyfikację i nazwę przypadku użycia, uczestników zaangażowanych w przypadek użycia, krótki opis przypadku użycia, powiązane inne przypadki użycia, warunki wstępne wykonania przypadku użycia, podstawowy przepływ zdarzeń, alternatywne przepływy zdarzeń, warunki końcowe wykonania przypadku użycia, inne informacje (takie jak wymagania niefunkcjonalne, ograniczenia projektowe, status przeglądu przypadku użycia, autor, historia zmian itp.).

Twórz wykresy online
Specyfikacja

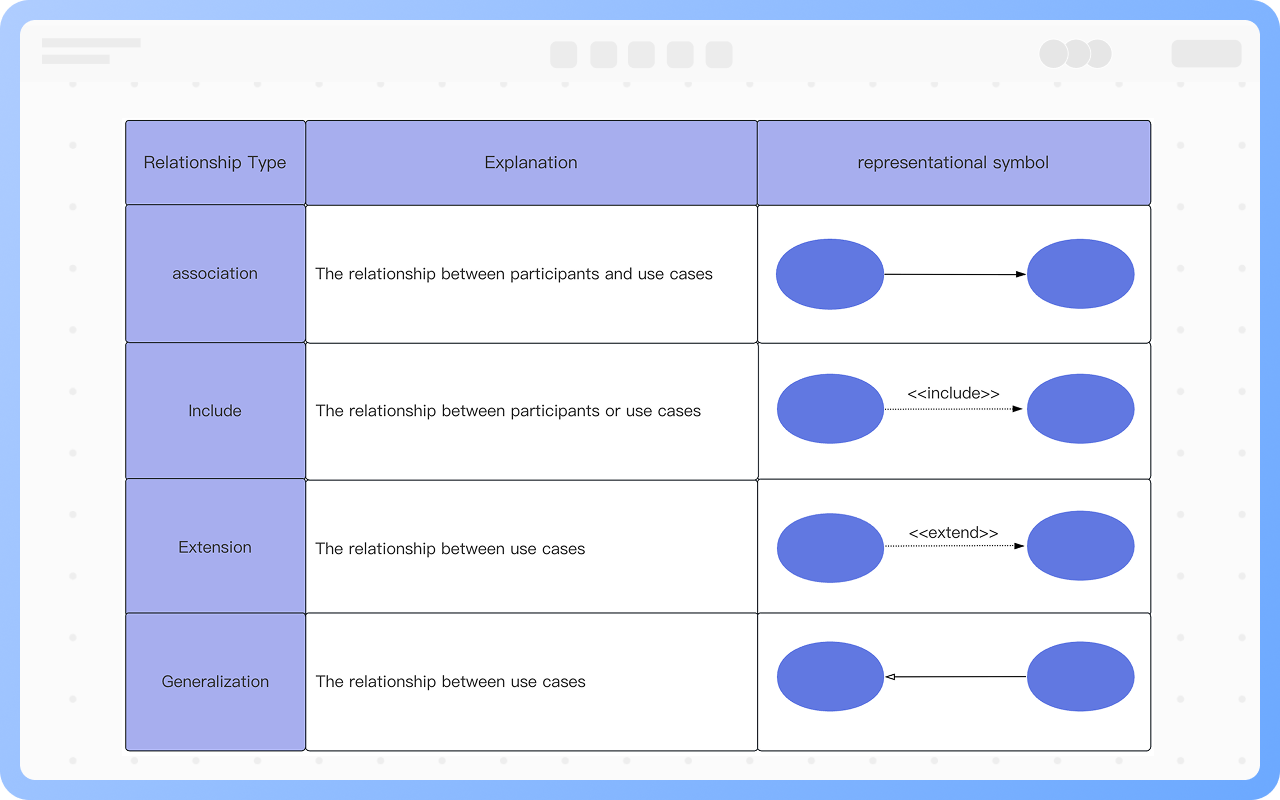

Szczegółowy opis relacji w diagramie przypadków użycia

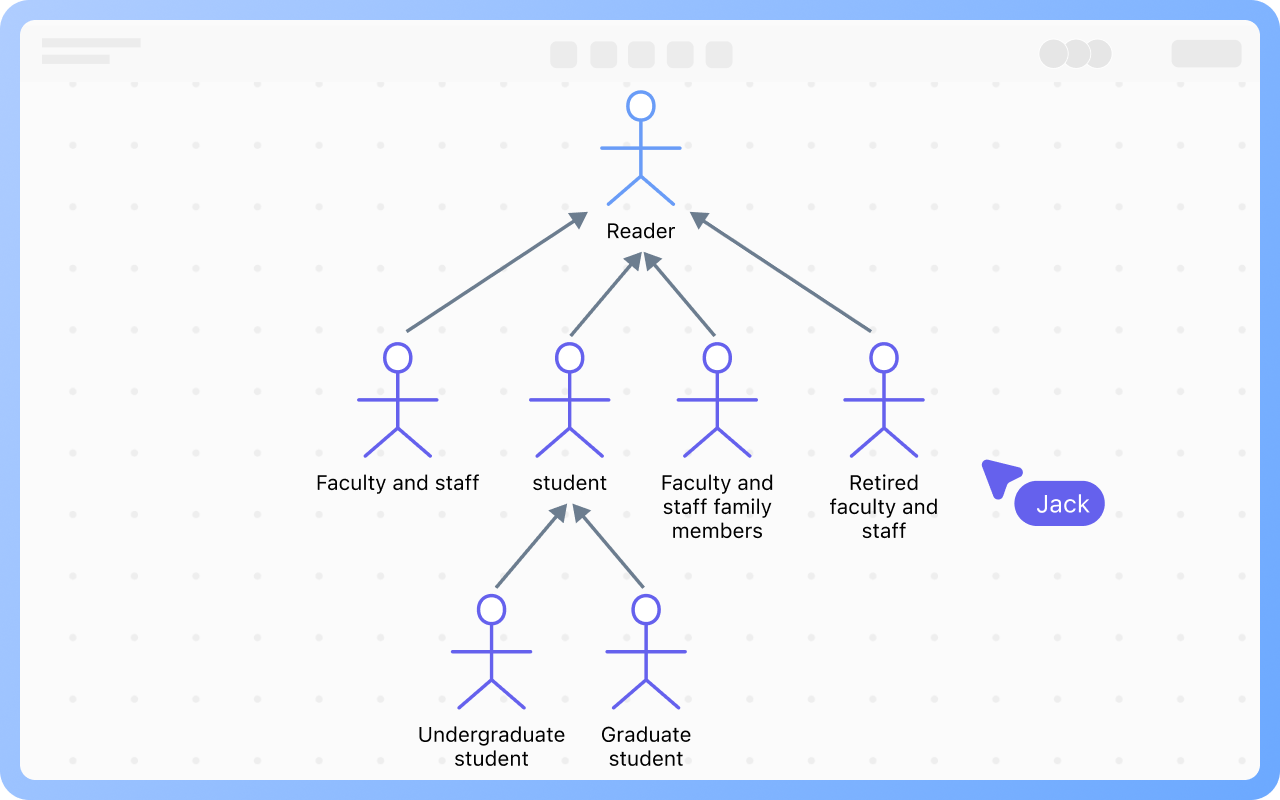

Między uczestnikami: Głównie relacje uogólnienia, czyli relacje między ogólnym a szczegółowym.

Między uczestnikami a przypadkami użycia: Asocjacja reprezentuje relację między uczestnikami a przypadkami użycia, czyli który uczestnik może uruchomić który przypadek użycia.

Między przypadkami użycia: Relacje między przypadkami użycia obejmują uogólnienie, zawieranie i rozszerzanie.

Twórz wykresy online
Szczegółowy
Rola diagramu przypadków użycia

Modelowanie wymagań: Diagram przypadków użycia służy do uchwycenia wymagań funkcjonalnych systemu, pomaga analitykom zidentyfikować funkcje, które system powinien zapewnić, oraz sposoby interakcji z zewnętrznymi podmiotami.

Podział funkcji i budowa systemu: Poprzez przedstawienie relacji logicznych i sposobów wywoływania między przypadkami użycia (takimi jak zawieranie, rozszerzanie), diagram przypadków użycia pomaga projektantom systemu podzielić moduły funkcjonalne, zbudować hierarchię strukturalną między modułami, wspierać modułowy rozwój systemu.

Identyfikacja ról i projektowanie uprawnień: Diagram przypadków użycia poprzez definiowanie uczestników i ich odpowiadających funkcji, może pomóc zespołowi deweloperskiemu w określeniu ról i zakresu uprawnień różnych użytkowników w systemie, dostarczając podstawy do projektowania kontroli uprawnień.

Twórz wykresy online
Rola

Diagram przypadków użycia Jak rysować?

Diagram przypadków użyciaJak rysować?
1
Zanim zaczniesz rysować diagram przypadków użycia, musisz najpierw uporządkować wymagania funkcjonalne systemu, określić granice systemu, określić uczestników, przypadki użycia oraz ich wzajemne relacje
2

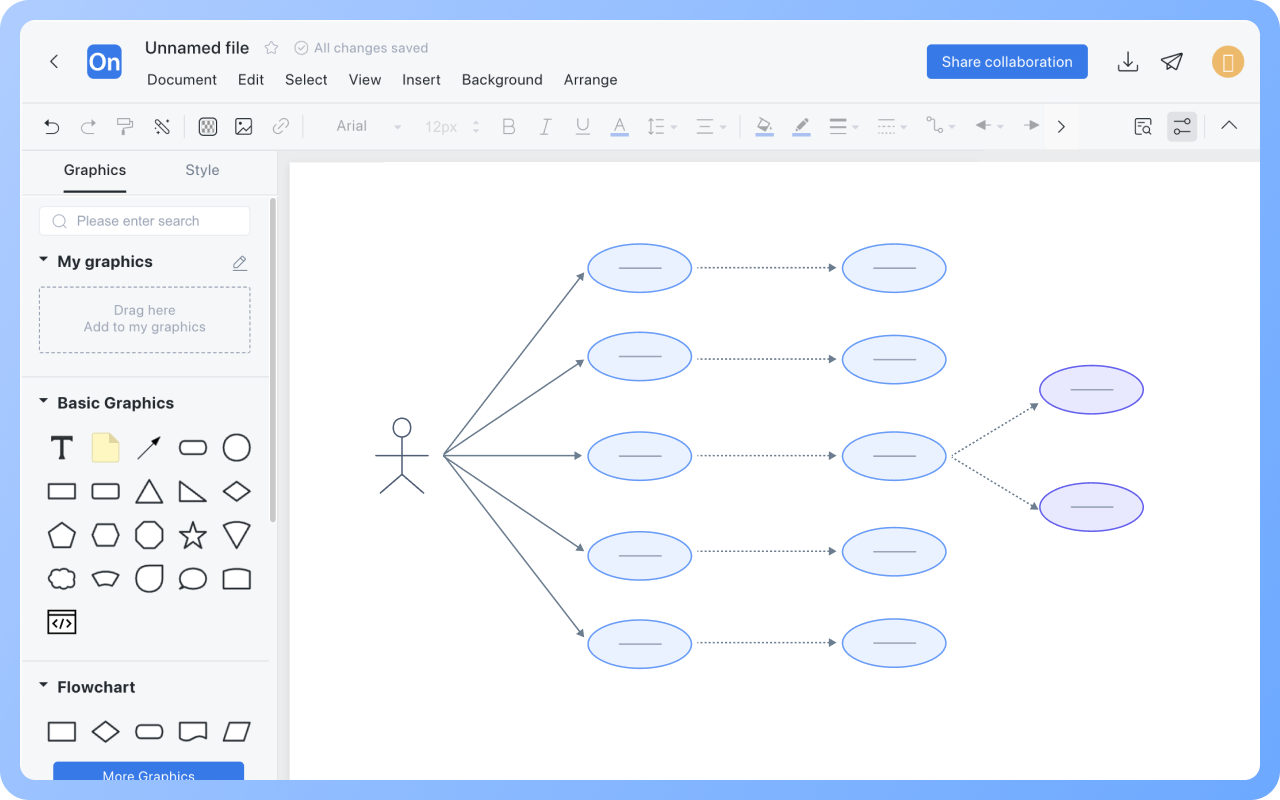

Utwórz nowy "Diagram UML" lub najpierw utwórz "Diagram przepływu", a następnie dodaj symbole "Diagram przypadków użycia UML" do obszaru roboczego
3
Dodaj wszystkich uczestników i przypadki użycia za pomocą paska narzędzi po lewej stronie i oznacz ich nazwy
4
Narysuj strzałki od uczestników do przypadków użycia i narysuj relacje między uczestnikami a przypadkami użycia
5
Za pomocą "Dopasuj rozmiar" - "Dopasowanie szerokości i wysokości" spraw, aby przypadki użycia miały jednolity rozmiar, za pomocą "Wyrównanie i rozmieszczenie" spraw, aby przypadki użycia były równomiernie rozmieszczone, a także możesz szybko upiększyć styl za pomocą przełącznika stylów
6
Na koniec sprawdź, czy w narysowanym diagramie przypadków użycia nie brakuje żadnych elementów, czy relacje są poprawne, a diagram przypadków użycia jest gotowy
Bezpłatne korzystanie

Diagram przypadków użycia Przewodnik rysowania

  • How to create a UML use case diagram? Tutorial and examples

    How to create a UML use case diagram? Tutorial and examples

    UML use case diagram is one of the commonly used diagrams for product managers and technicians . It is the product of demand analysis and is widely used in the demand analysis stage of software development. It describes the functions of the system and the interaction between the user and the system in a graphical way . With the help of the use case diagram, participants can discuss the problem in a visual way, which can reduce a lot of communication barriers. Next, we will discuss and learn the use case diagram in combination with the use case diagram example in ProcessOn .
    Skye
    2025-03-10
    3232
  • UML use case diagram beginner's guide - concepts, components and examples

    UML use case diagram beginner's guide - concepts, components and examples

    The UML use case diagram is a view used to describe system functions, consisting of actors, use cases, and the relationships between them. It is a model of system functions that can be observed by external users called actors. Figure. Use case diagrams are often used in the requirements analysis phase. This article will explain the purpose and composition of use case diagrams in detail.
    ProcessOn-Skye
    2025-03-07
    1416
  • UML Use Case Diagram Drawing Skills Product Managers Must Read (with HD Template)

    UML Use Case Diagram Drawing Skills Product Managers Must Read (with HD Template)

    Use case diagram refers to a view used to describe system functions consisting of actors (Actors), use cases (Use Case), boundaries and the relationships between them. It is a model diagram of the system's functionality as observable to external users (called actors). The purpose of a use case diagram is to capture the dynamic aspects of a system. It is used to collect the system's requirements, including internal and external influences, which are mostly design requirements.
    Melody
    2024-09-12
    1280

Diagram przypadków użycia Polecane szablony

Więcej szablonów

Diagram przypadków użycia Często zadawane pytania

Jak początkujący mogą szybko nauczyć się rysować diagramy przypadków użycia?

W społeczności szablonów ProcessOn znajduje się mnóstwo szablonów diagramów przypadków użycia, które można bezpłatnie klonować i używać. W społeczności wiedzy ProcessOn są również szczegółowe samouczki dotyczące rysowania diagramów przypadków użycia, które mogą Ci pomóc.

Czy symbole relacji w diagramach przypadków użycia są takie same?

Symbole relacji w diagramach przypadków użycia są różne.

Relacja asocjacji jest przedstawiana za pomocą ciągłej linii z strzałką, relacja generalizacji za pomocą ciągłej linii z pustym trójkątem, relacja inkluzji za pomocą przerywanej linii ze strzałką i <<include>>, a relacja rozszerzenia za pomocą przerywanej linii ze strzałką i <<extend>>.

Czy przypadek użycia może nie mieć uczestników?

Każdy przypadek użycia powinien obejmować co najmniej jednego uczestnika. Jeśli istnieje przypadek użycia bez uczestników, można go połączyć z innymi przypadkami użycia.

Czy istnieje różnica w wielkości granulatów przypadków użycia?

Wielkość granulatów przypadków użycia odnosi się do stopnia szczegółowości lub integracji funkcji systemu w przypadku użycia. Można to również określić jako ilość usług lub jednostek funkcjonalnych zawartych w przypadku użycia. Im większy granulat, tym więcej funkcji systemu zawiera przypadek użycia, i odwrotnie.

Zbyt duże granulaty przypadków użycia mogą utrudniać zrozumienie systemu, a zbyt małe mogą prowadzić do nadmiernie rozbudowanego modelu przypadków użycia, co utrudnia projektowanie.

Jaka jest różnica między relacją rozszerzenia a relacją inkluzji?

W relacji rozszerzenia podstawowy przypadek użycia jest kompletny, a wykonanie podstawowego przypadku użycia niekoniecznie oznacza wykonanie rozszerzonego przypadku użycia; w relacji inkluzji podstawowy przypadek użycia jest niekompletny, a wykonanie podstawowego przypadku użycia wymaga wykonania przypadku użycia inkluzji.

Czy przypadek użycia może być równoważny funkcji?

Przypadek użycia różni się od funkcji, ponieważ reprezentuje „cel użytkownika” lub kompletny proces interakcji, a nie tylko przycisk lub punkt funkcjonalny. Należy więc skupić się na zadaniach, które użytkownik chce wykonać, a nie tylko na samej operacji interfejsu.

Czy wewnętrzne moduły systemu lub programiści mogą być uczestnikami?

Nie, uczestnicy to zewnętrzne podmioty wchodzące w interakcję z systemem, mogą to być osoby, organizacje, zewnętrzne systemy lub urządzenia sprzętowe, ale nie są częścią systemu.
