Diagramy obiektów są nieformalnymi diagramami w UML, rzadko używanymi, przedstawiającymi grupę obiektów i relacje między nimi w danym momencie. Diagramy obiektów mogą opisywać statyczną strukturę systemu w określonym momencie, są instancjami i migawkami diagramu klas, używanymi do opisu stanu każdego obiektu uczestniczącego w interakcji w danym momencie.
Scenariusze użycia diagramów obiektów są bardzo ograniczone:
1. Głównie używane do przedstawienia konkretnego stanu działania systemu w określonym momencie.
2. Zwykle używane podczas argumentowania projektu modelu klas, co oznacza, że podczas tworzenia skomplikowanej logiki interakcji klas, diagramy obiektów mogą wspierać wyjaśnienie diagramu klas.
Współpraca wielu użytkowników w czasie rzeczywistym z linkami do udostępniania
Automatyczne generowanie grafiki z tekstu z ulepszaniem stylu
Wbudowane motywy z pełną personalizacją
Obsługa ikon, obrazów, etykiet, formuł LaTeX, bloków kodu, linków, załączników
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Przechowywanie w chmurze w czasie rzeczywistym, synchronizacja wielourządzeniowa, historia wersji i bezpieczeństwo danych

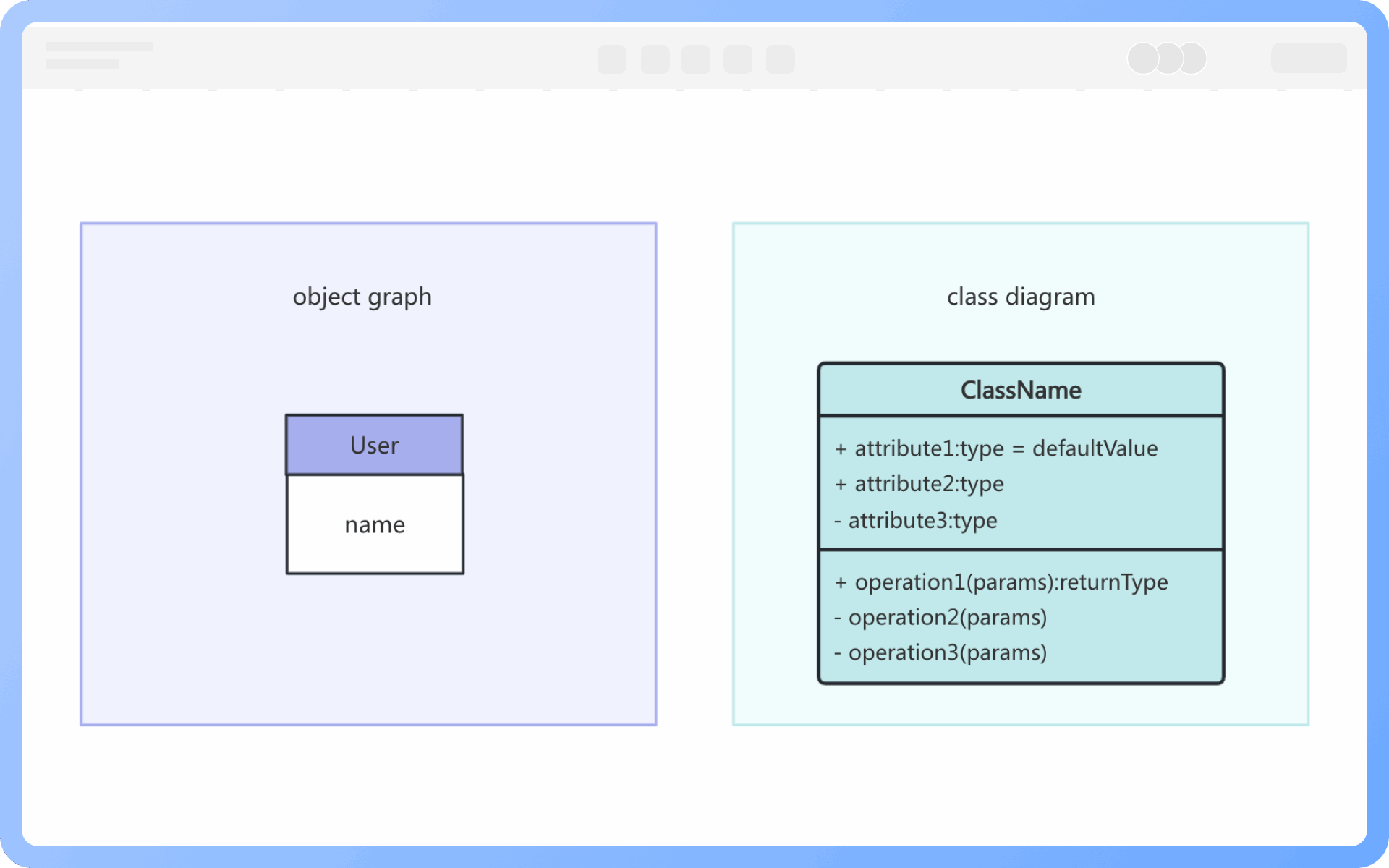

1. Model utworzony przez diagram klas opisuje sytuację ogólną, podczas gdy model utworzony przez diagram obiektów opisuje sytuację szczególną.
2. Diagram klas może w pełni opisać strukturę obiektów systemu, podczas gdy diagram obiektów nie może.
3. Jedna klasa w diagramie klas może odpowiadać wielu obiektom w diagramie obiektów.
Obiekt jest instancją klasy, jest konkretnym bytem istniejącym w czasie i przestrzeni, który enkapsuluje stan i zachowanie.
Łańcuch jest instancją relacji klas, jest niezależnym połączeniem między dwoma lub więcej obiektami.

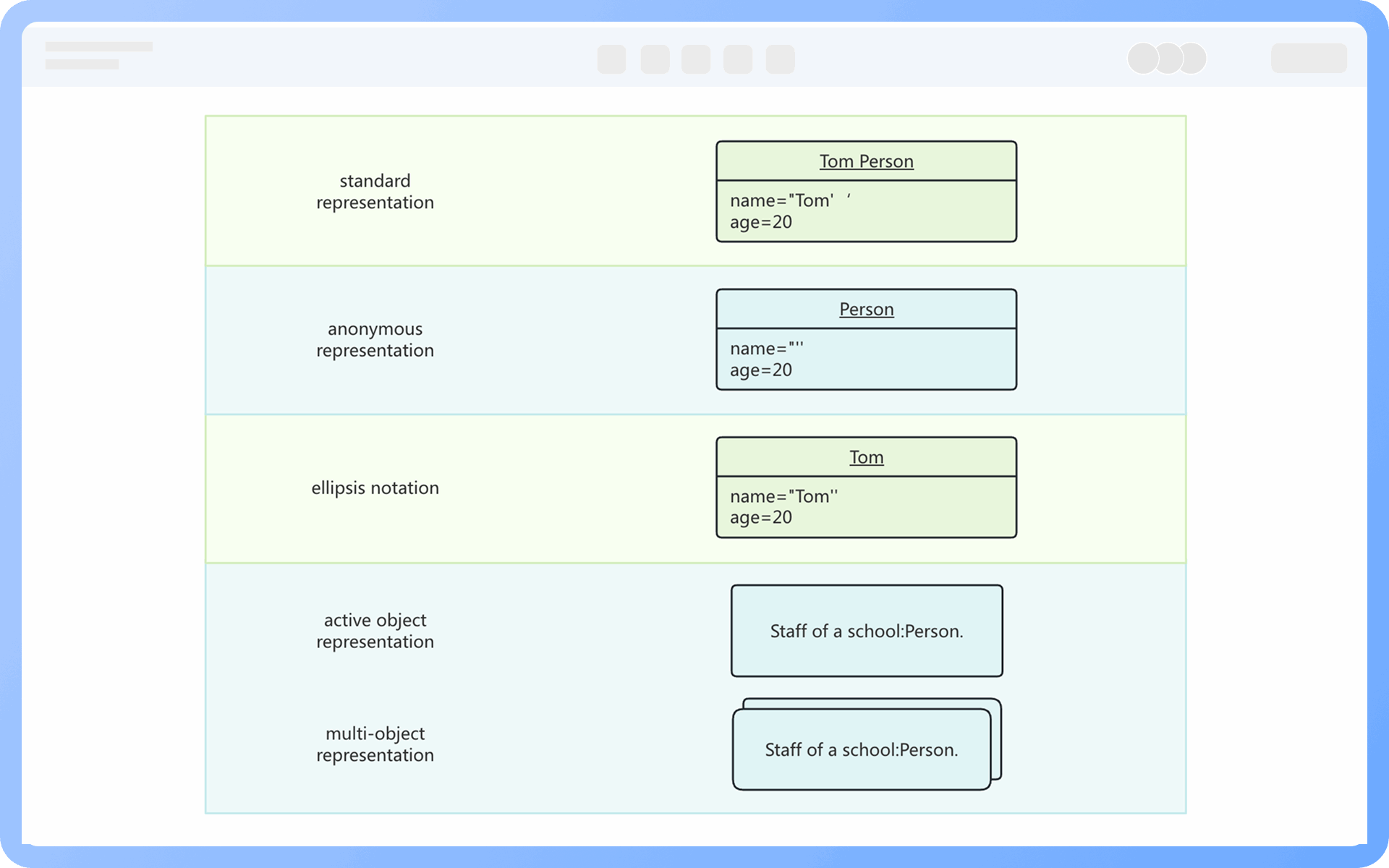

Standardowa notacja: nazwa obiektu z przodu, nazwa klasy z tyłu, połączone dwukropkiem, nazwa obiektu i nazwa klasy są podkreślone;
Notacja anonimowa: używana, gdy obiekt nie ma jeszcze nazwy;
Notacja skrócona: pomija nazwę klasy;
Forma specjalna: wiele obiektów i obiekty aktywne.

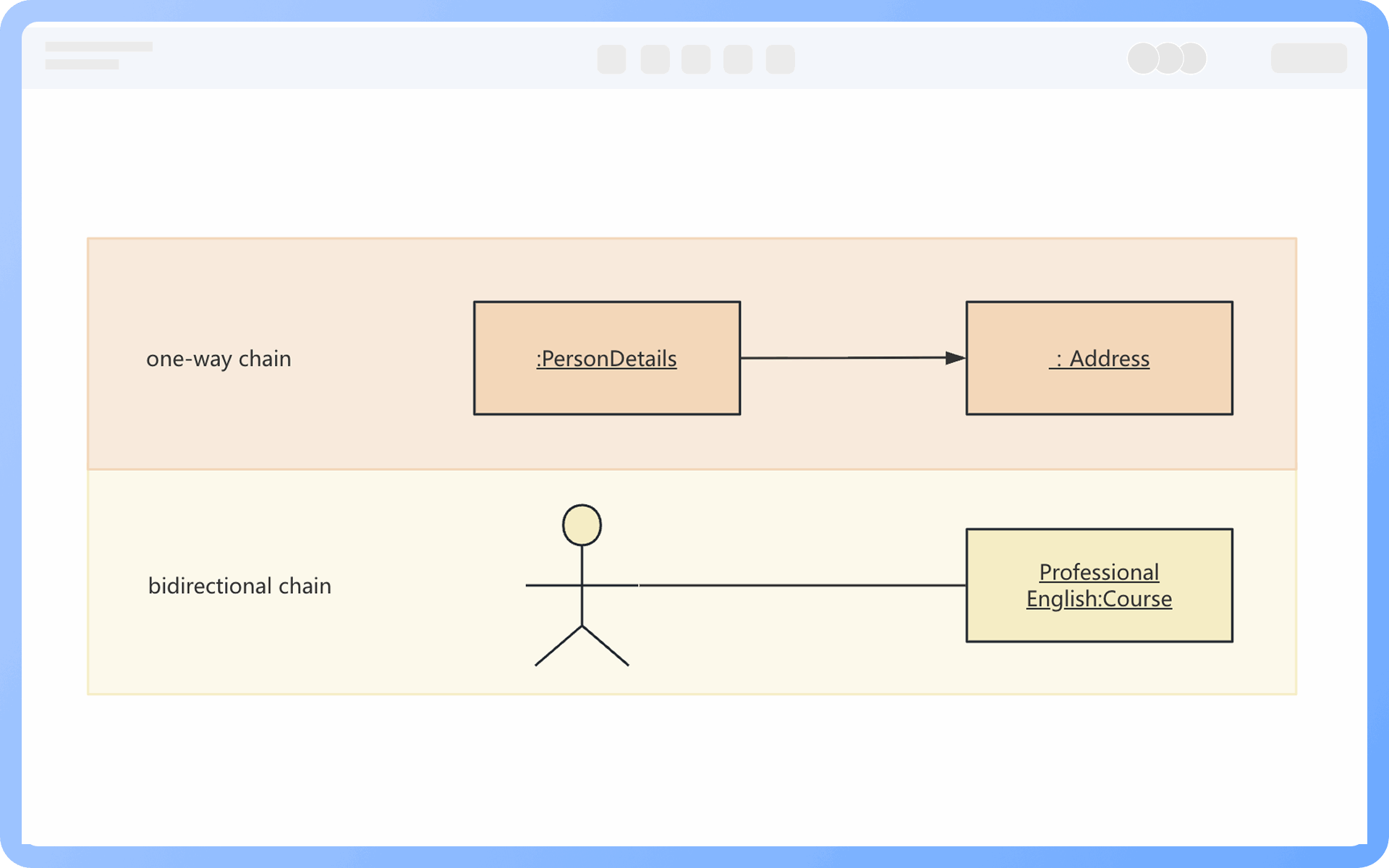

Łańcuch jednokierunkowy: przedstawiony za pomocą linii prostej ze strzałką
Łańcuch dwukierunkowy: przedstawiony za pomocą linii prostej bez strzałki

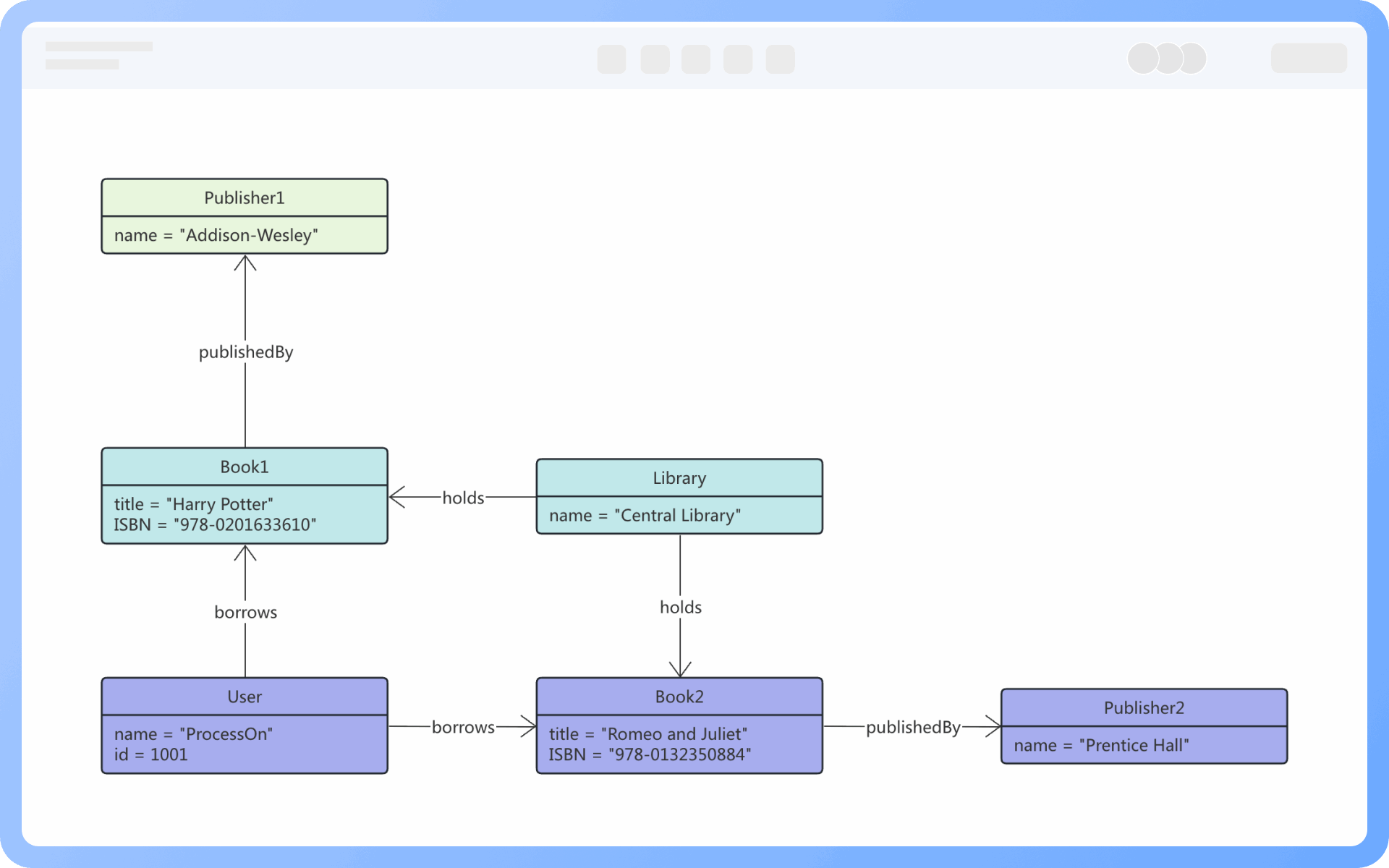

1. Wyjaśnienie skomplikowanych struktur danych
Użycie diagramu obiektów do przedstawienia relacji między obiektami może pomóc w wyjaśnieniu skomplikowanej struktury danych w danym momencie, co z kolei pomaga w abstrakcji skomplikowanej struktury danych. W przypadku bardziej skomplikowanych interakcji klas można rozważyć narysowanie kilku diagramów obiektów jako dodatkowe wyjaśnienie.
2. Reprezentacja zachowania w migawce
Diagram obiektów poprzez serię migawek może skutecznie wyrazić zachowanie rzeczy. Podczas projektowania modelu klasy można za pomocą diagramu obiektów zasymulować stan w czasie wykonywania, aby zweryfikować racjonalność projektu w czasie wykonywania.
Identyfikacja: ma unikalną nazwę w trakcie swojego cyklu życia.
Stan: obejmuje wszystkie atrybuty obiektu i ich bieżące wartości.
Zachowanie: można wywoływać operacje.
Obiekt jest konkretnym bytem istniejącym w czasie i przestrzeni, natomiast klasa jest modelem, który abstrahuje „esencję” obiektu.
1, Klasa jest uogólnieniem, obiekt jest personalizacją;
2, Klasa jest definicją, obiekt jest instancją;
3, Klasa jest abstrakcją, obiekt jest konkretem.

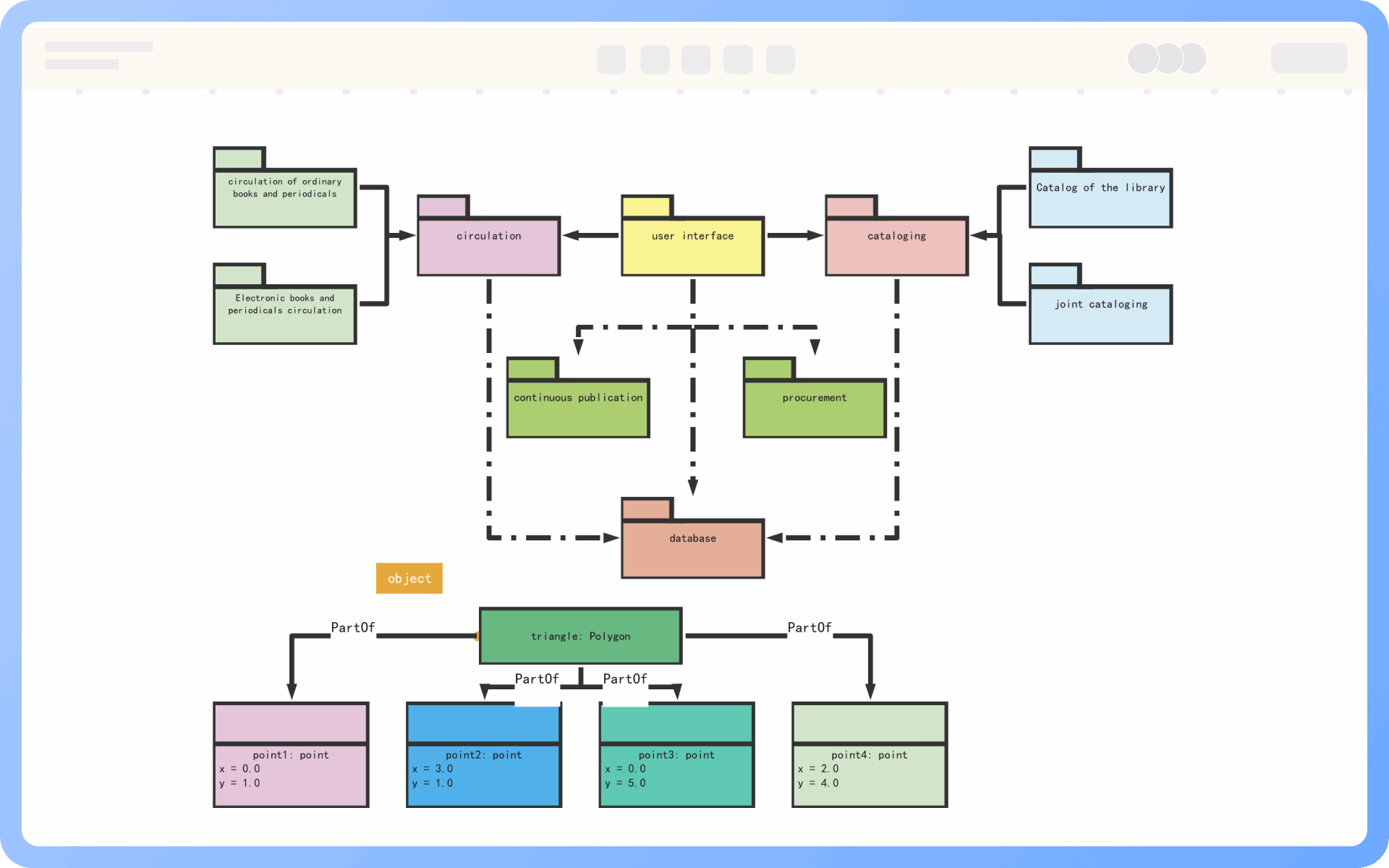

Pakiet w diagramie obiektów bezpośrednio odpowiada pakietowi w Javie, służąc do przedstawiania hierarchii i organizacji treści, należy ocenić, czy jest potrzebny do narysowania pakietu na podstawie rzeczywistej sytuacji.
Diagram obiektów jest statycznym diagramem strukturalnym w UML, głównie używanym do przedstawiania instancji obiektów i ich relacji w danym momencie systemu. Diagram obiektów poprzez konkretne instancje pomaga deweloperom intuicyjnie zrozumieć stan i interakcje obiektów.
Nie. Diagram obiektów jest instancją diagramu klas i powinien odzwierciedlać rzeczywiste relacje obiektów w danym momencie biznesowym, pokazując stan interakcji między wieloma obiektami. Nie należy nadmiernie upraszczać, w przeciwnym razie czytelnik może źle zrozumieć istotne semantyki.
Obiekty w diagramie obiektów powinny być nazywane w formacie (nazwa obiektu:nazwa klasy), na przykład: (stu1:Student).
