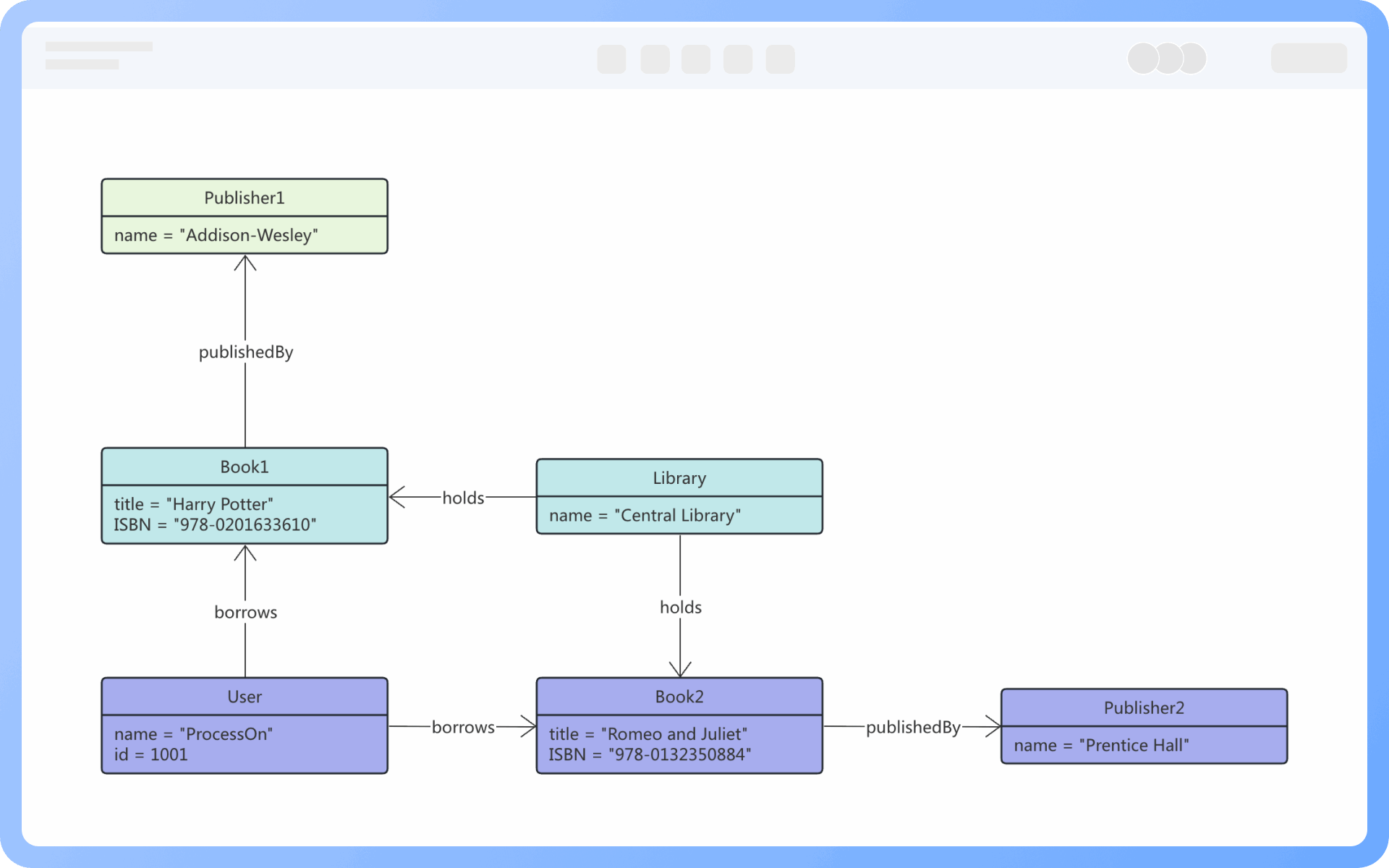

Объектная диаграмма является неформальной диаграммой в UML и обычно используется редко, представляя собой графическое изображение группы объектов и их взаимосвязей в определенный момент времени. Объектная диаграмма может описывать статическую структуру системы в определенный момент времени, являясь экземпляром и снимком диаграммы классов, и используется для описания состояния различных объектов, участвующих во взаимодействии в системе в определенный момент времени.
Сценарии использования объектной диаграммы весьма ограничены:
1, в основном используется для иллюстрации конкретного состояния системы в определенный момент времени.
2, обычно используется при аргументации проектирования модели классов, то есть при создании сложной логики взаимодействия классов объектная диаграмма может быть использована для пояснения диаграммы классов.

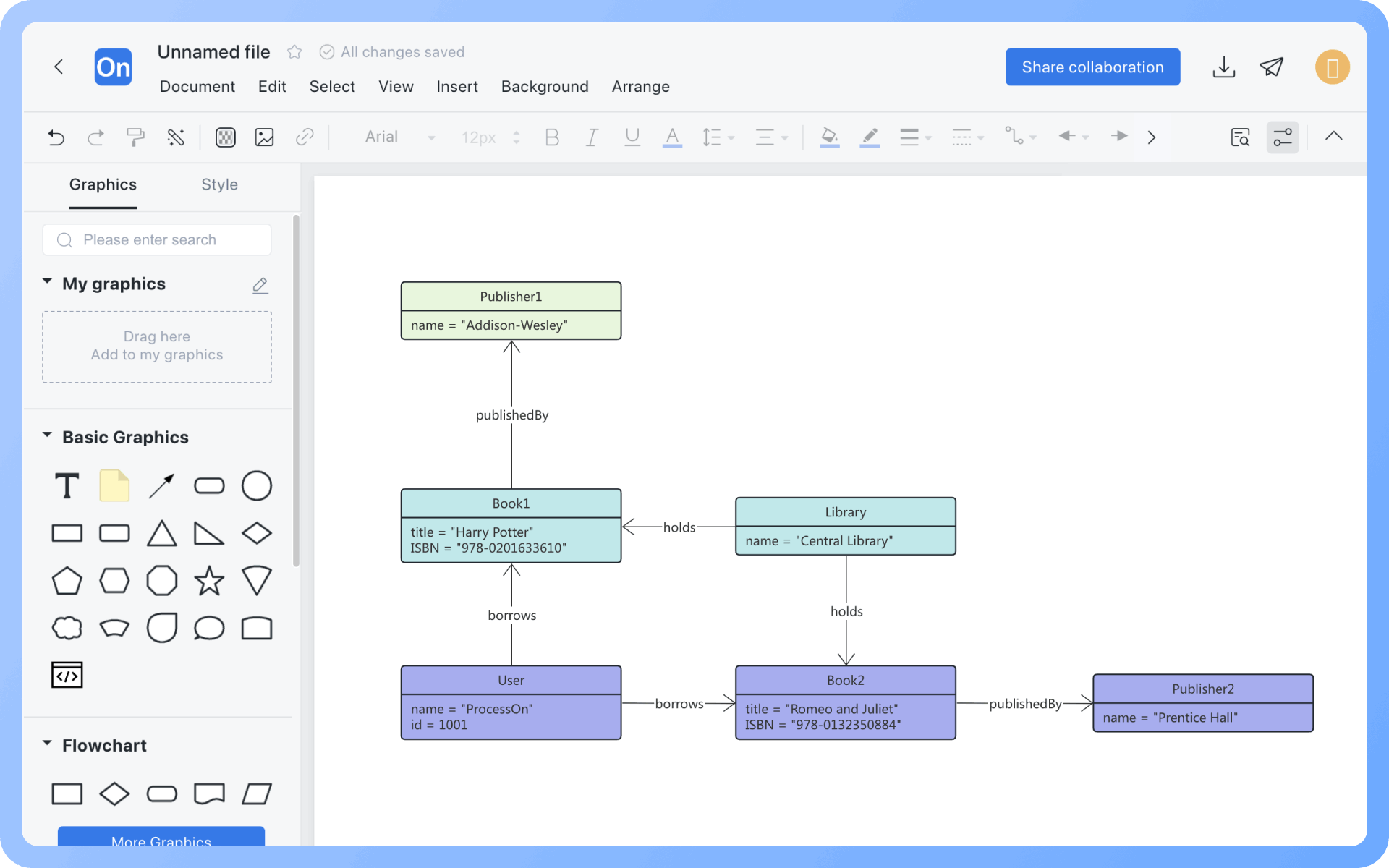

Совместная работа в реальном времени с доступом по ссылке для мгновенной передачи данных
Автоматическое создание графики из текста с улучшением стиля
Встроенные темы с полной настройкой
Поддерживает иконки, изображения, метки, формулы LaTeX, блоки кода, ссылки, вложения
Экспорт: PNG, VISIO, PDF, SVG | Импорт: VISIO, Mermaid
Облачное хранение в реальном времени, синхронизация устройств, история версий и защита данных

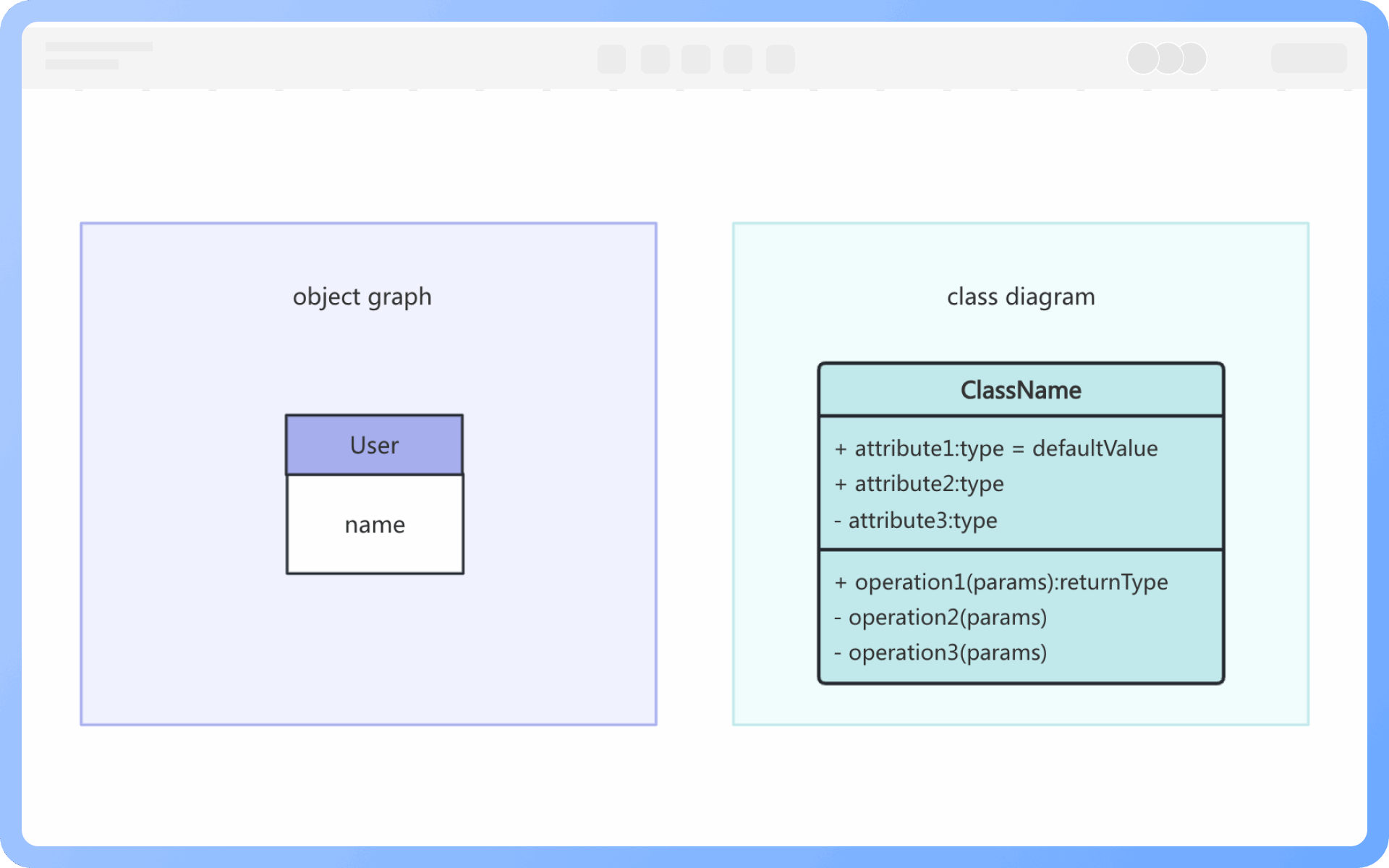

1，Диаграмма классов описывает общую ситуацию, а диаграмма объектов описывает конкретную ситуацию.
2，Диаграмма классов может полностью описать структуру объектов системы, тогда как диаграмма объектов не может.
3，Один класс на диаграмме классов может соответствовать нескольким объектам на диаграмме объектов.
Объект — это экземпляр класса, конкретная сущность, существующая во времени и пространстве, инкапсулирующая состояние и поведение.
Связь — это экземпляр отношения классов, независимая связь между двумя или более объектами.

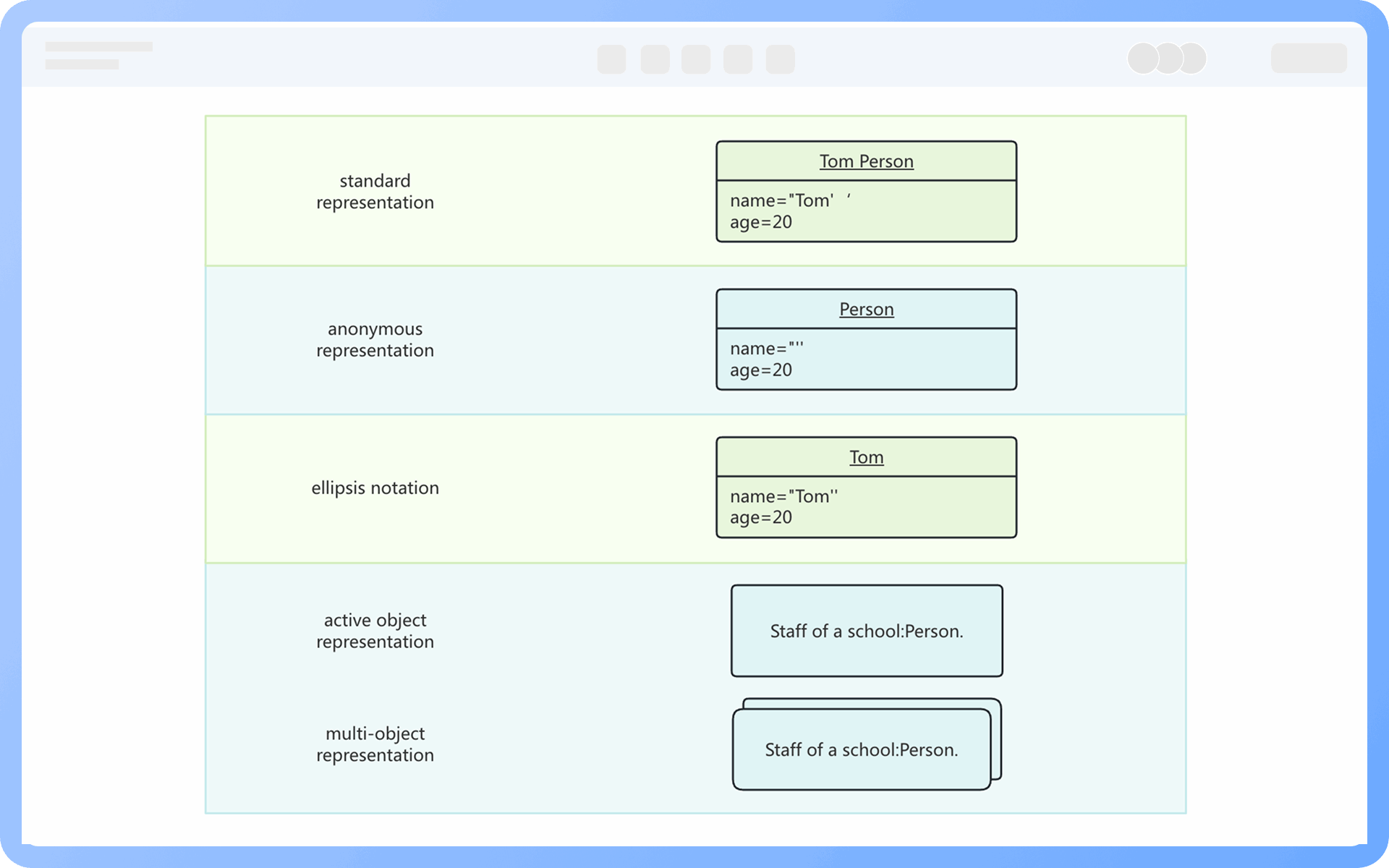

Стандартная нотация: имя объекта впереди, имя класса позади, соединены двоеточием, и имя объекта, и имя класса подчеркиваются;
Анонимная нотация: используется, когда объект еще не назван;
Сокращенная нотация: опускается имя класса;
Особая форма: несколько объектов и активный объект.

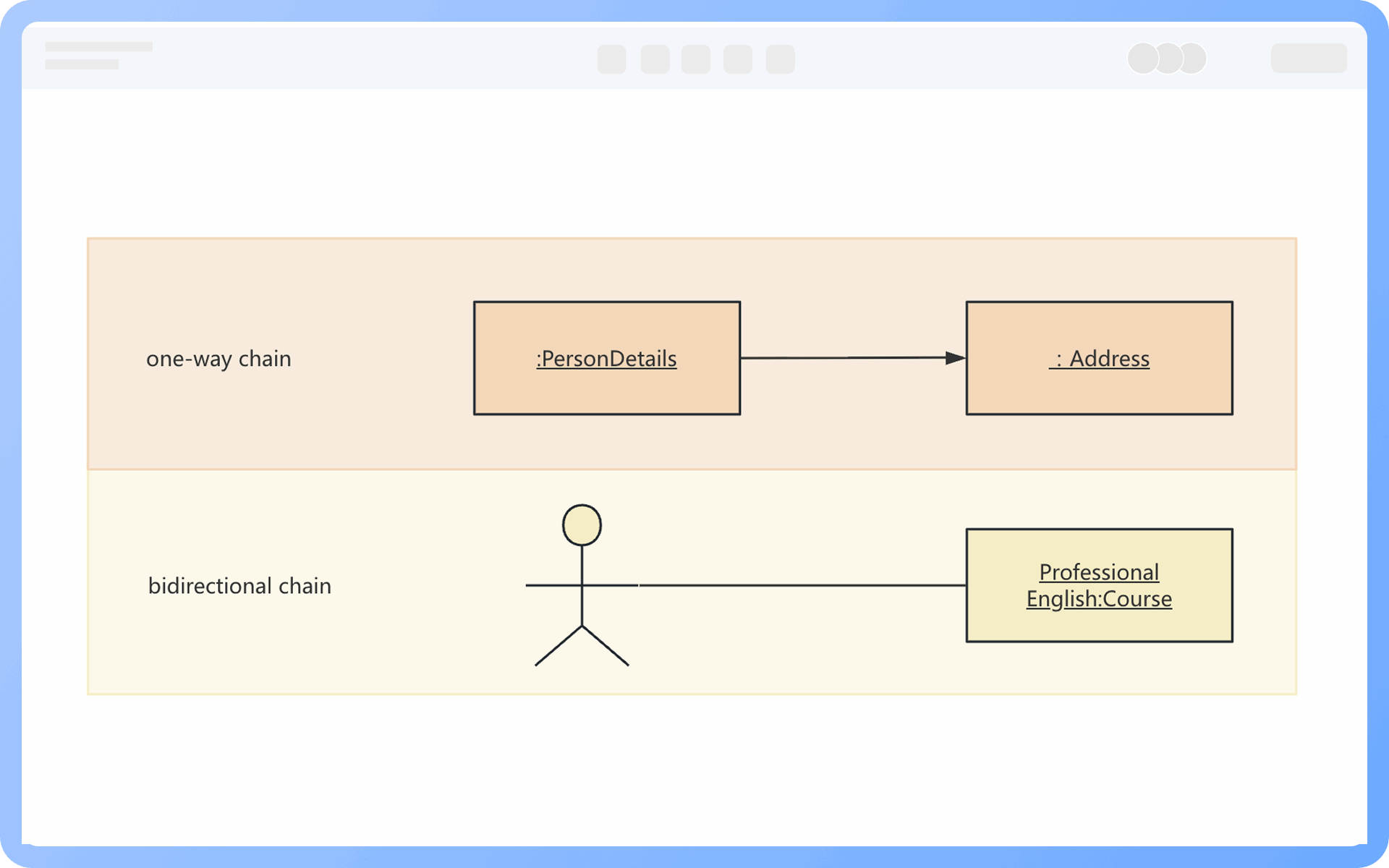

Односторонняя связь: обозначается прямой линией со стрелкой
Двусторонняя связь: обозначается прямой линией без стрелки
1，Объяснение сложных структур данных
Использование диаграммы объектов для отображения отношений между объектами может помочь объяснить снимок сложной структуры данных в определенный момент времени, что способствует абстрагированию сложных структур данных. При сложной логике взаимодействия классов можно рассмотреть возможность создания диаграмм объектов для дополнительного объяснения.
2，Отображение поведения в снимке
Диаграмма объектов посредством серии снимков может эффективно выражать поведение объектов. При проектировании модели классов можно с помощью диаграммы объектов смоделировать состояние во время выполнения, чтобы проверить обоснованность проектирования во время выполнения.
Идентификация: в течение жизненного цикла у него есть уникальное имя.
Состояние: включает все свойства объекта и текущие значения этих свойств.
Поведение: можно вызывать операции.
Объект - это конкретная сущность, существующая во времени и пространстве, а класс - это модель, которая абстрагирует «сущность» объекта.
1, Класс обобщенный, объект персонализированный;
2, Класс является определением, объект является экземпляром;
3, Класс абстрактный, объект конкретный.

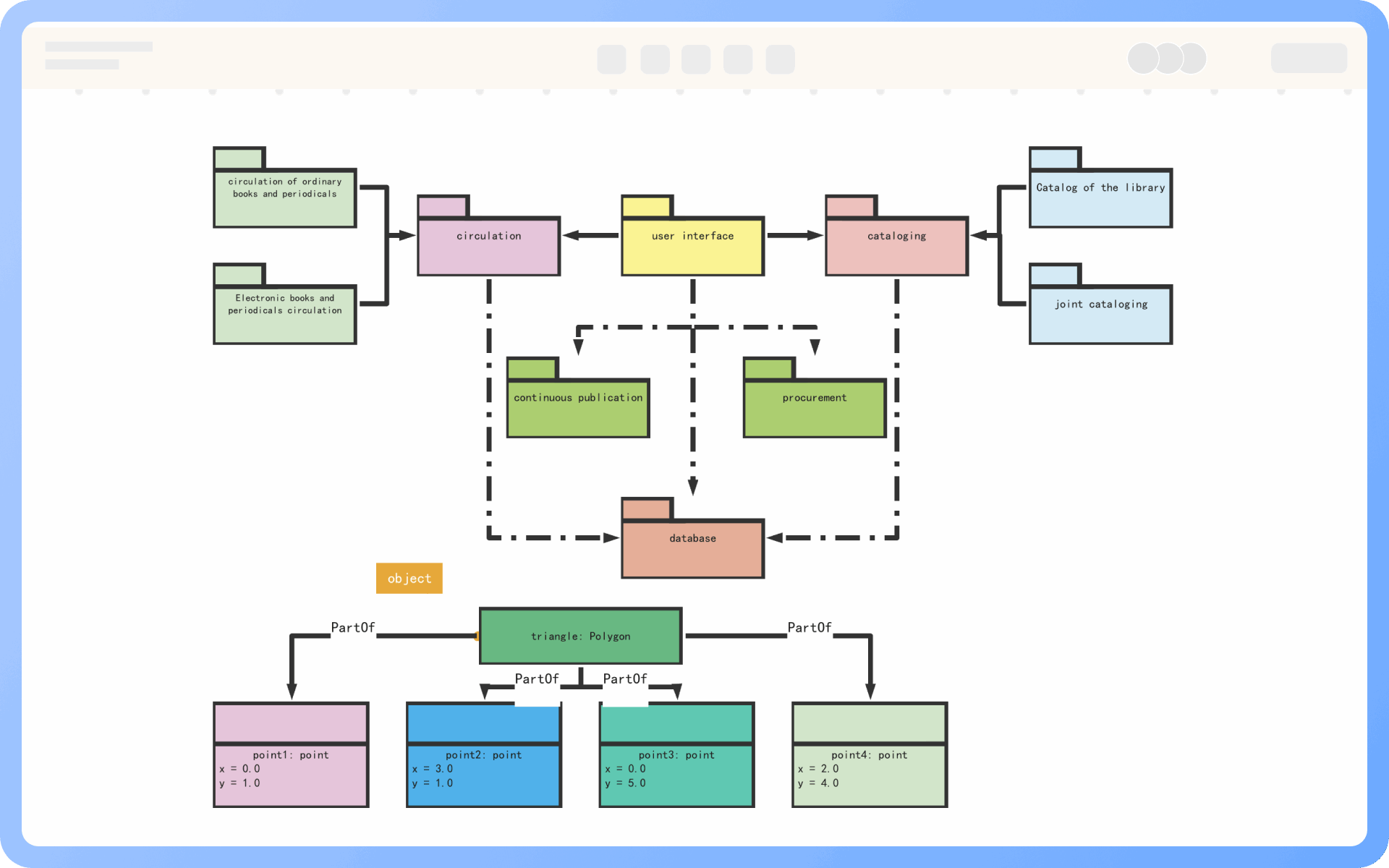

Пакет в диаграмме объектов напрямую соответствует пакету в Java, используется для представления иерархии и организации содержимого, необходимо принимать решение о необходимости рисования пакета в зависимости от конкретной ситуации.
Диаграмма объектов - это статическая структурная диаграмма в UML, в основном используется для представления экземпляров объектов и их отношений в определенный момент времени в системе. Диаграмма объектов через конкретную инстанцировку помогает разработчикам интуитивно понять состояние и взаимодействие объектов.
Нет. Диаграмма объектов - это инстанцирование диаграммы классов, она должна отражать реальные объектные отношения в определенный момент времени в бизнес-процессе, демонстрировать состояние взаимодействия между несколькими объектами, не следует чрезмерно упрощать, иначе это может привести к недопониманию важной семантики читателем.
Объекты в диаграмме объектов должны именоваться в формате (имя объекта:имя класса), например: (stu1:Student).
