Диаграмма активности выражает действия в центре внимания, прямоугольники с закругленными углами обозначают действия, на линиях перехода обычно не пишут содержимое, только при принятии решения на линии указывается условие.

Диаграмма состояний выражает состояния в центре внимания, прямоугольники с закругленными углами обозначают состояния, на линиях перехода пишется содержимое, соответствующее действиям в диаграмме активности.

Начальная точка: когда начинается диаграмма активности, сначала рисуется начальная точка, обозначаемая сплошным кругом.

Действие: представляет собой шаг операции или задачи в системе или бизнес-процессе, обозначается прямоугольником с закругленными углами, внутри пишется название действия.

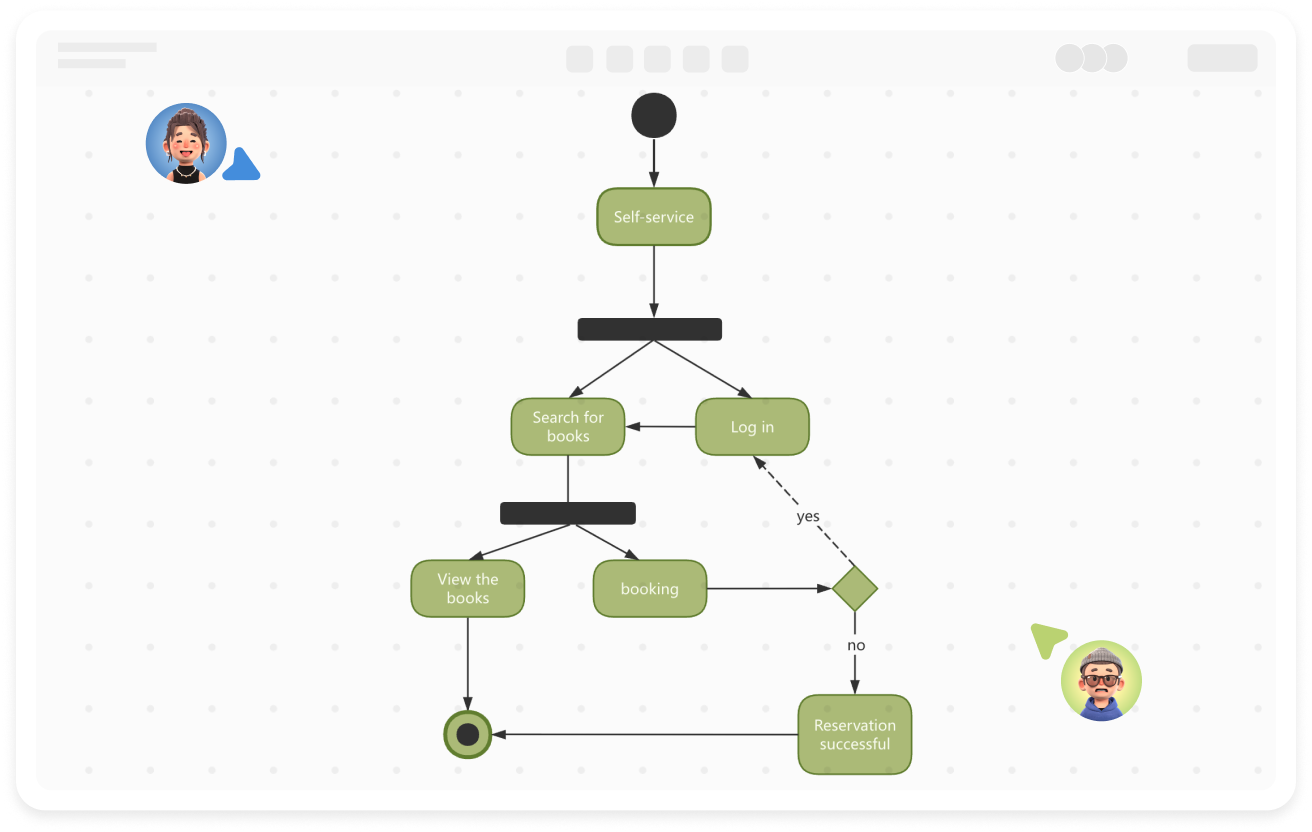

Решение: обозначается ромбом, также называется ветвлением и слиянием, одно решение имеет один входной путь и два или более выходных путей.

Синхронизация: обозначается сплошным узким прямоугольником, также называется разветвлением и слиянием, используется для описания параллельных процессов, ветвление используется для обозначения начала параллельных действий, а слияние — для обозначения их окончания.

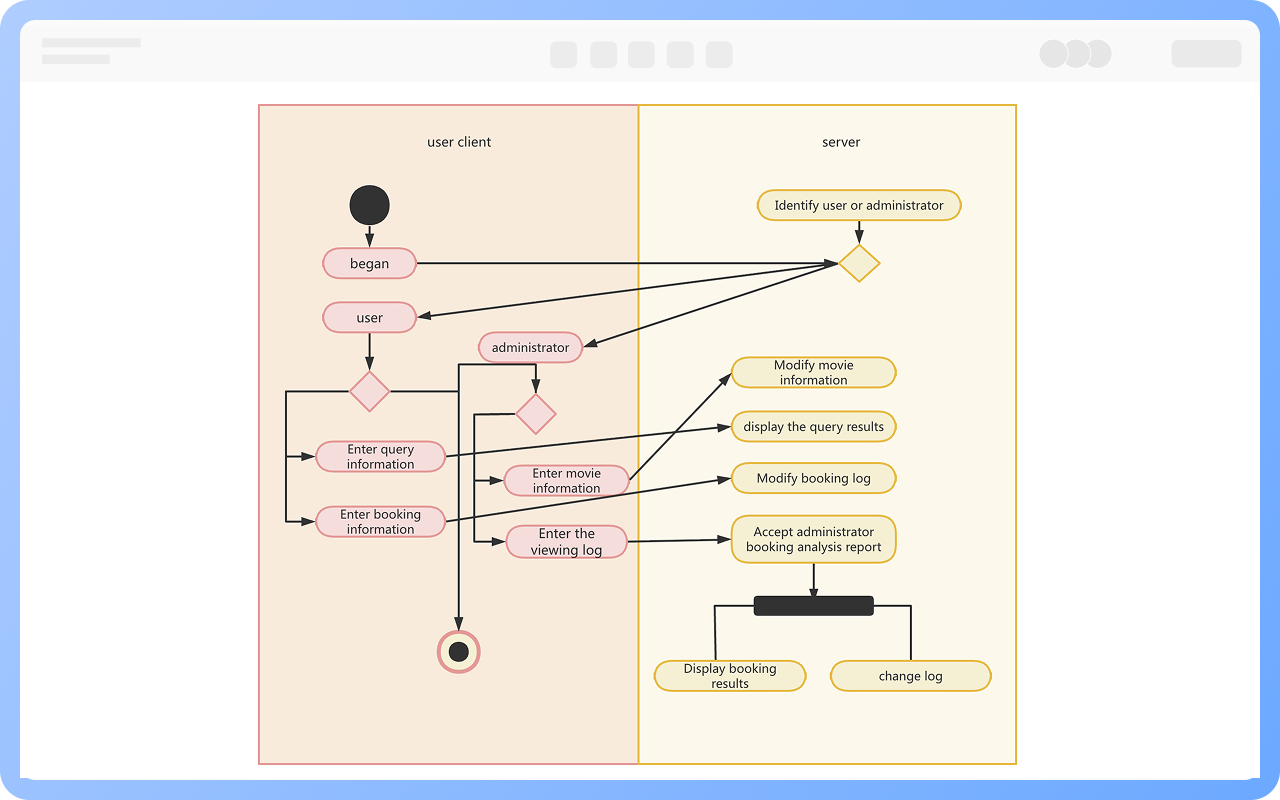

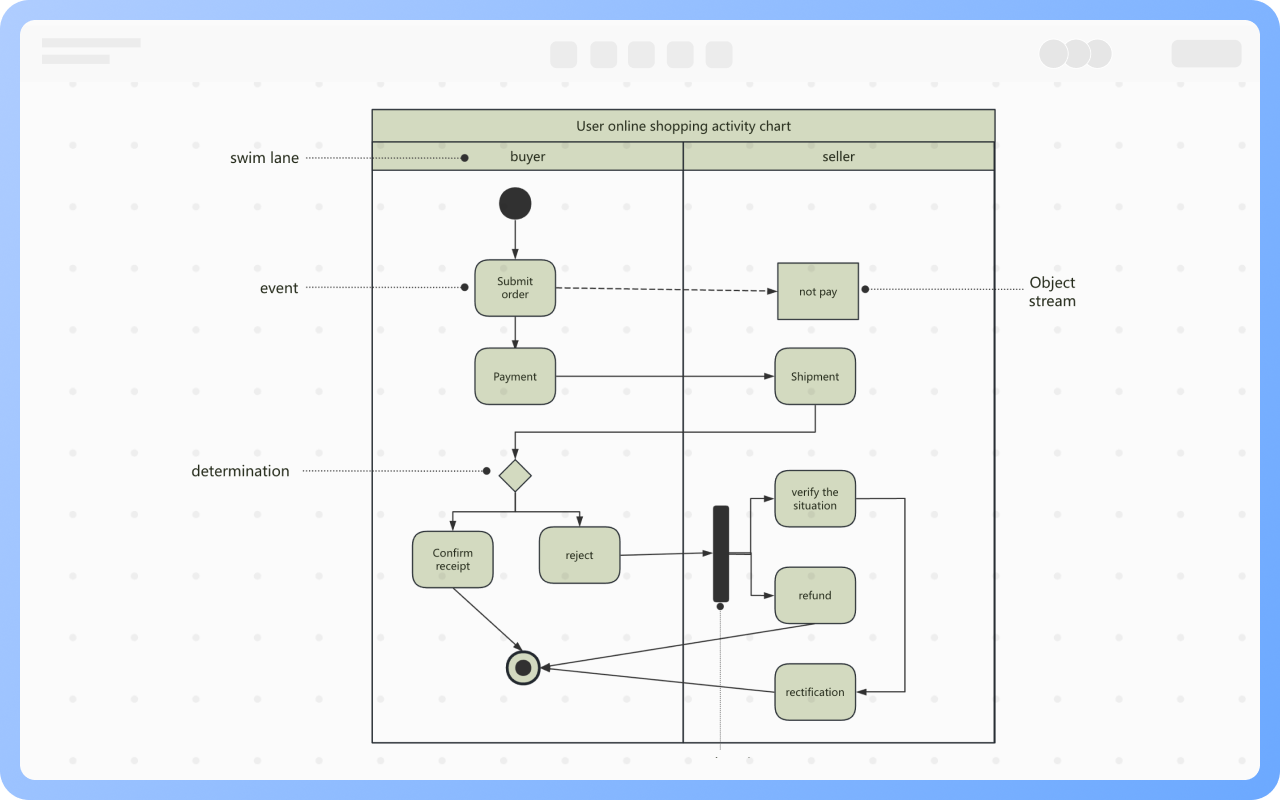

Плавательная дорожка: плавательная дорожка группирует действия или операции по объектам выполнения, каждая группа отделяется плавательной дорожкой. Таким образом, четко описывается ситуация с переходом действий или операций, а также выражается, кто именно их выполняет.

Гранулярность всех узлов действий должна быть примерно одинаковой:

«Вход в систему» и «Нажатие кнопки» одновременно — это ошибка.

«Заполнение имени пользователя и пароля» -> «Проверка идентичности» -> «Вход в главное меню», это правильно.

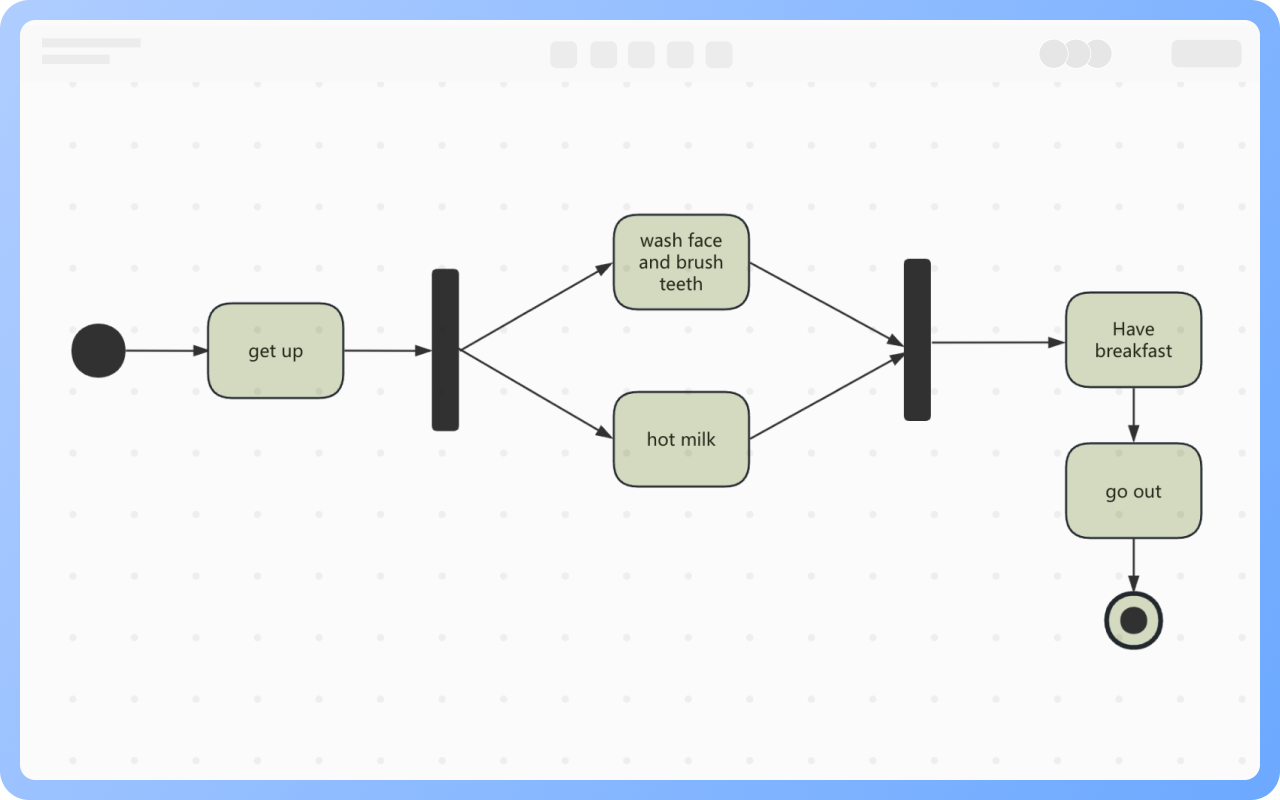

В случае, когда в один и тот же момент времени существует два или более параллельных потока управления, разветвление обозначает разложение одного потока управления на два или более параллельных потока, а слияние обозначает синхронизацию двух или более параллельных потоков управления.

В диаграмме активности используется синхронизирующая полоса для объяснения ситуации с разветвлением и слиянием этих потоков управления, синхронизирующая полоса обозначается сплошным узким прямоугольником.

Моделирование бизнес-процессов: утверждение закупок, процесс отпуска

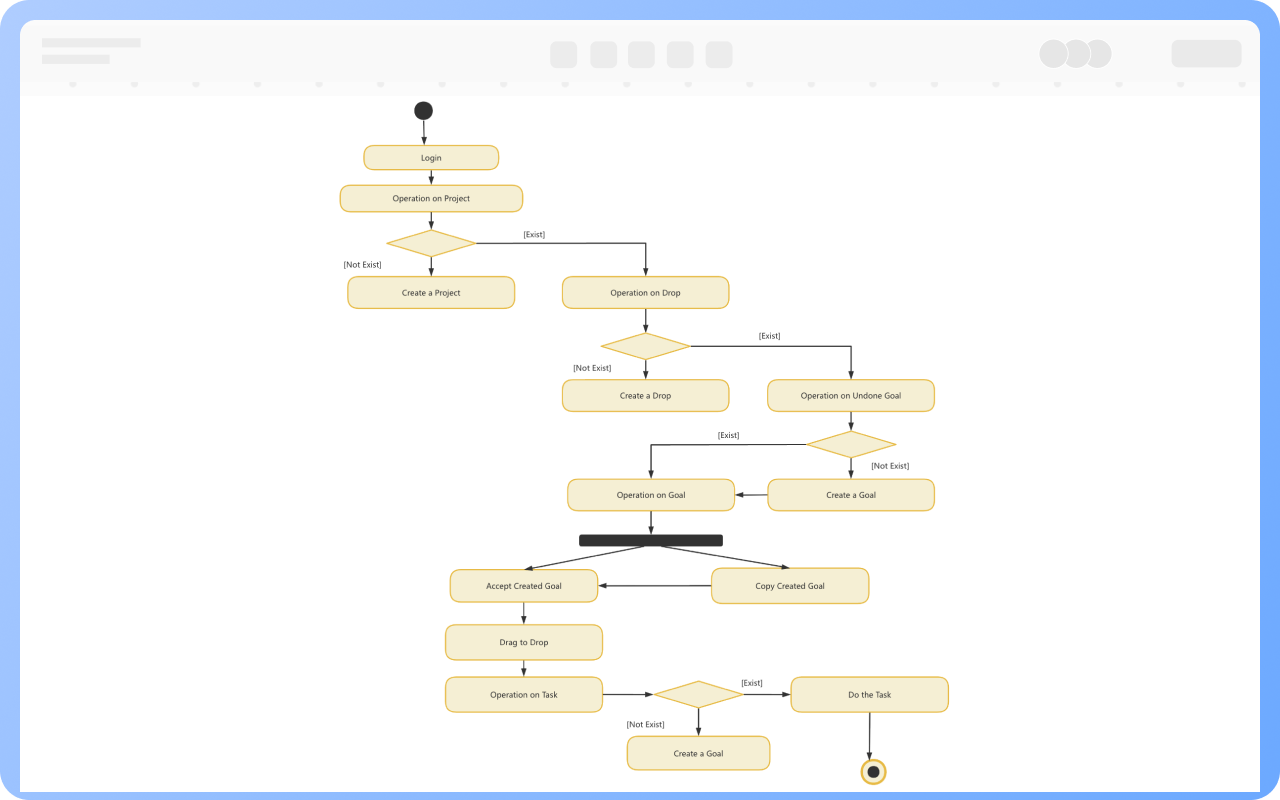

Моделирование потока операций системы: вход в систему, оформление заказа, генерация отчетов

Моделирование поведения класса (в сочетании с диаграммой состояний): процесс регистрации пользователя, процесс обработки заказа

Моделирование параллельного или кооперативного поведения: многопоточное сотрудничество, распределение задач

1. Поддерживайте простоту графики, избегайте слишком глубокой вложенности

2. Четко указывайте исполнителя каждого действия

3. Рационально используйте структуры принятия решений и параллелизма

4. Можно использовать в сочетании с другими диаграммами UML
