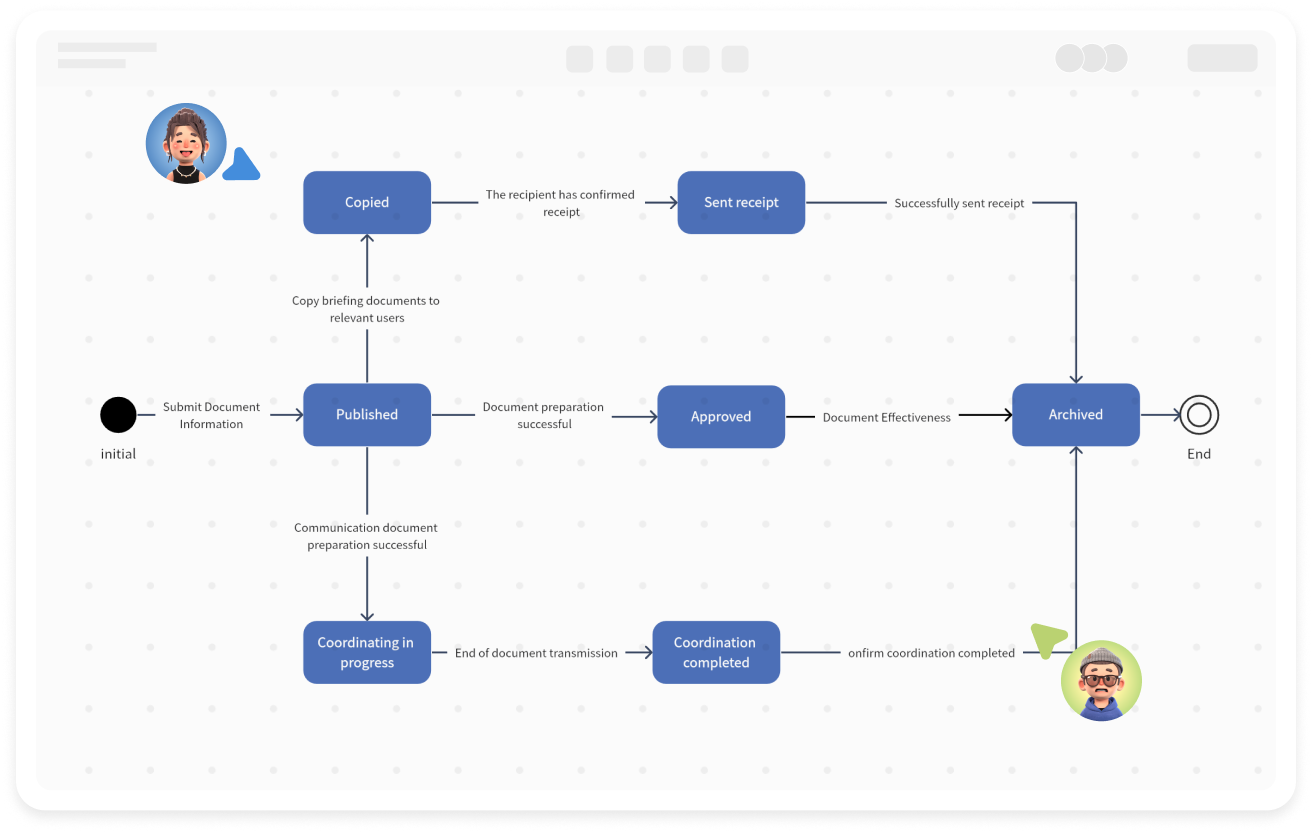

Диаграмма состояний также называется диаграммой конечного автомата и является формой представления конечного автомата. Диаграмма состояний с помощью конечного автомата может точно описывать динамическое поведение объекта в течение его жизненного цикла, выраженное в виде последовательности состояний, которые объект переживает, событий, вызывающих переходы состояний, и действий, сопровождающих эти переходы.
Конечный автомат, также известный как конечный автомат, сокращенно автомат, может упростить сложную логику до конечного числа стабильных состояний, в которых оцениваются события.
Диаграмма состояний выражается на основе состояний, прямоугольники с закругленными углами обозначают состояния, а содержание, написанное на линиях перехода, соответствует действиям на диаграмме активности.

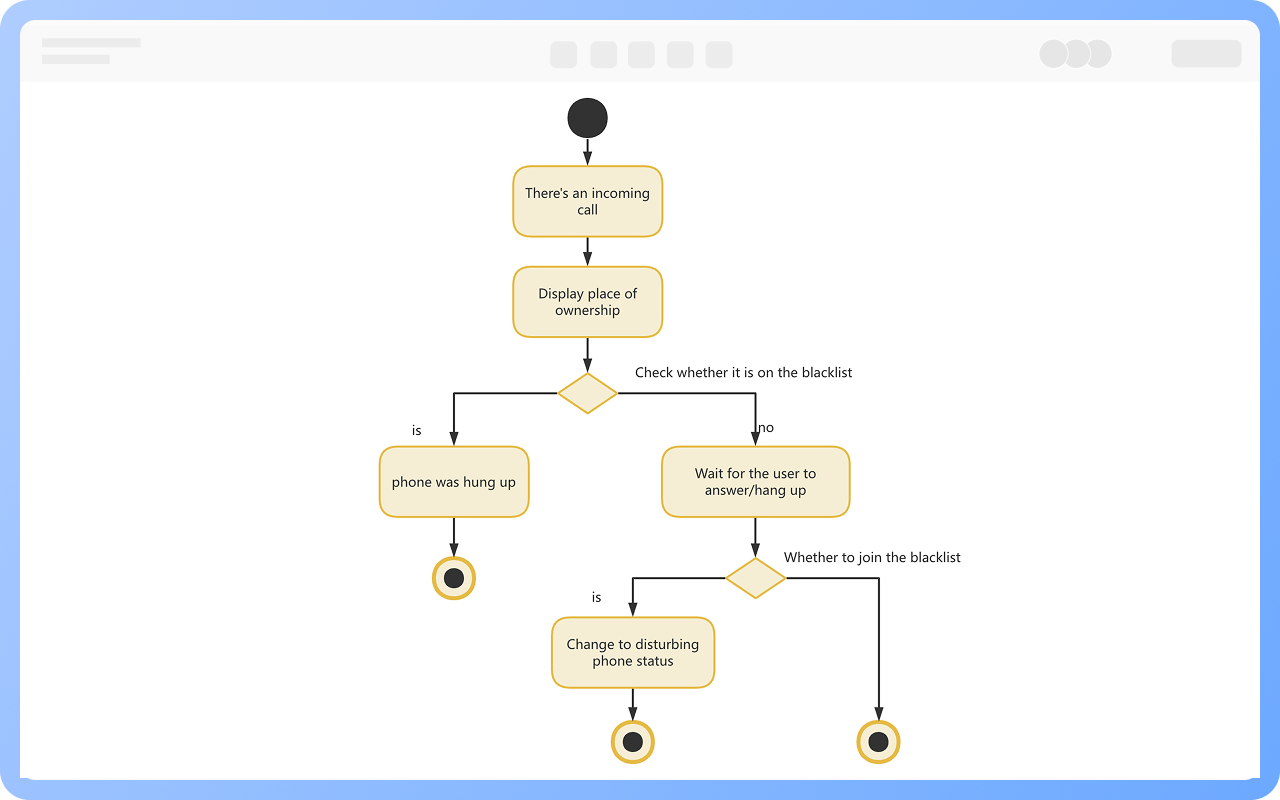

Диаграмма активности выражается на основе действий, прямоугольники с закругленными углами обозначают действия, на линиях перехода обычно ничего не пишут, только при принятии решений нужно писать условия на линии.
Состояние — это ситуация, в которой объект находится в течение своего жизненного цикла, удовлетворяя определенным условиям, выполняя определенные действия или ожидая определенных событий, обозначается прямоугольником с закругленными углами.
Начальное состояние: представляет начало диаграммы состояния, обозначается сплошным кругом, на диаграмме состояния может быть только одно начальное состояние.
Конечное состояние: обозначает завершение диаграммы состояния, обозначается сплошным кольцом, на диаграмме состояния может быть несколько конечных состояний.

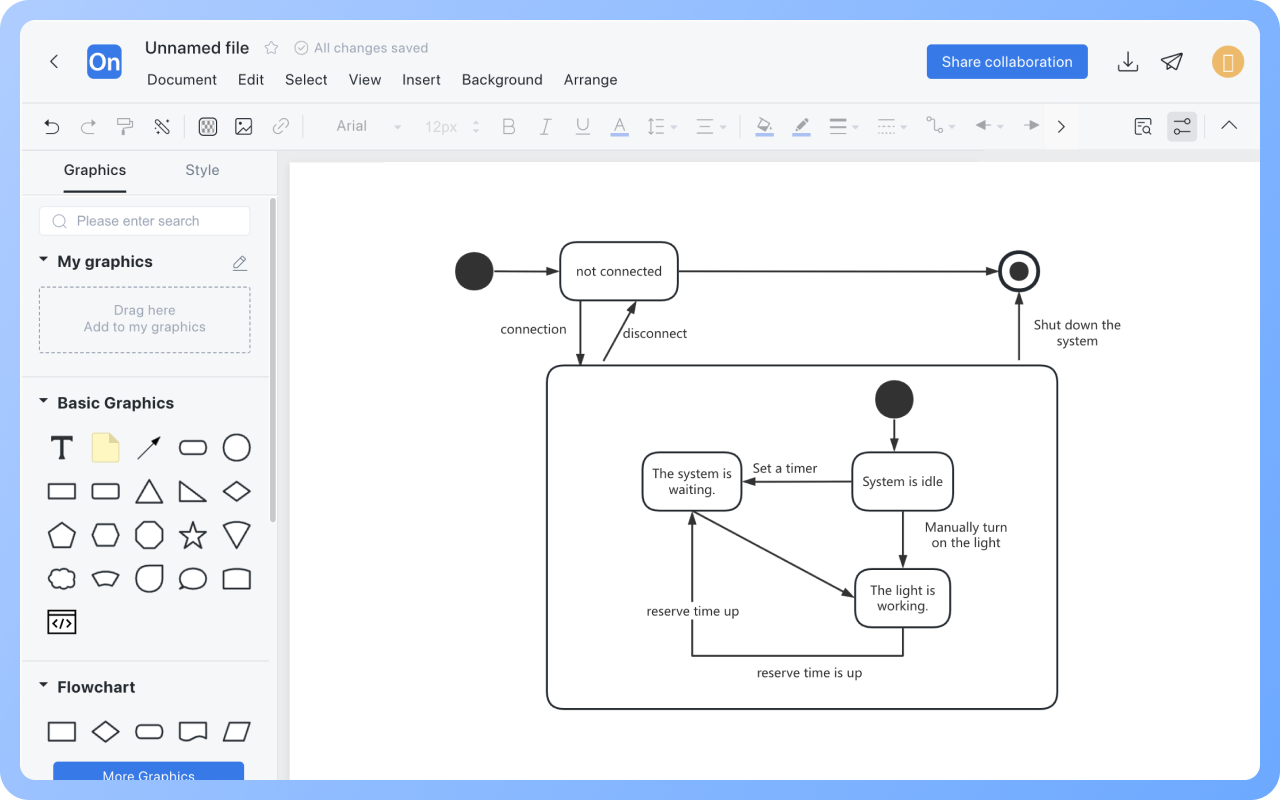

Составное состояние: составное состояние — это состояние, внутри которого вложены подчиненные состояния, в зависимости от того, существуют ли состояния одновременно, они делятся на последовательные и параллельные подчиненные состояния.

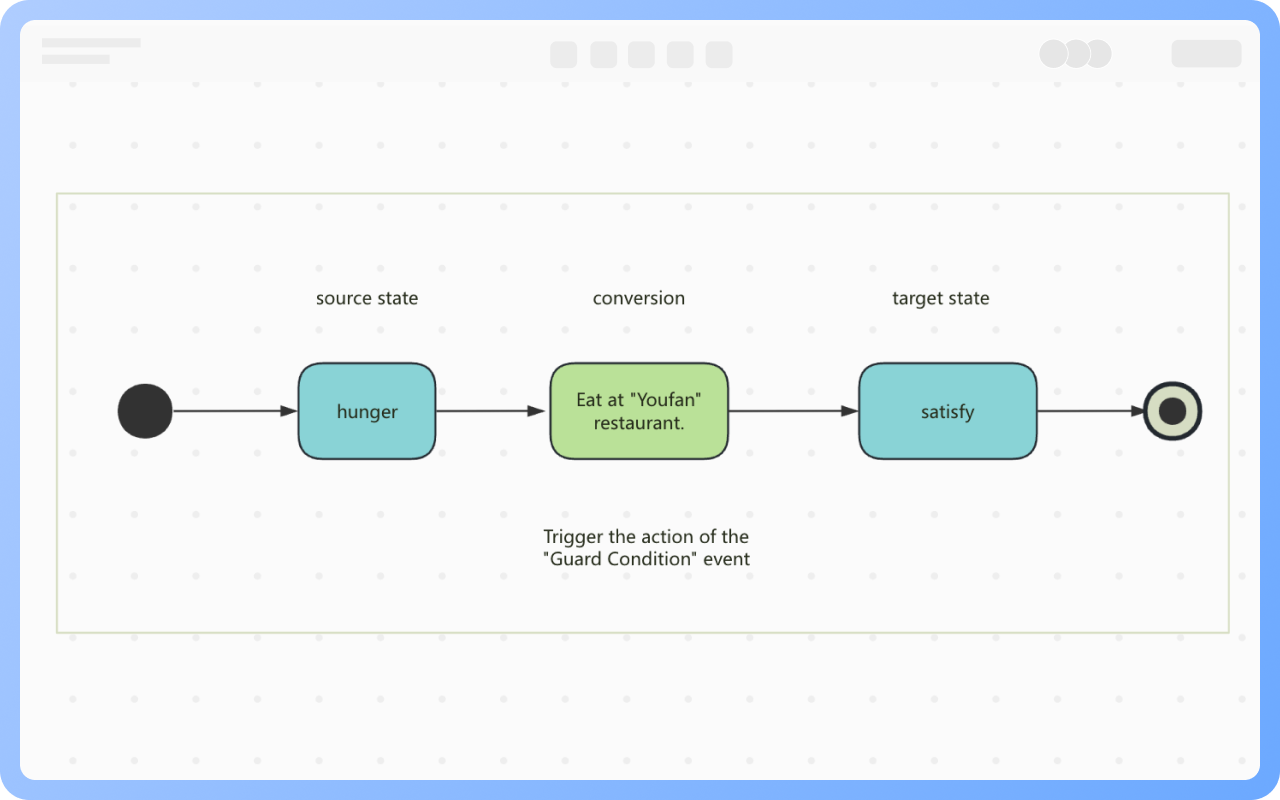

Переход — это отношение между двумя различными состояниями, указывающее, что объект выполнит определенное действие в исходном состоянии и перейдет в целевое состояние при возникновении определенного события и выполнении определенного условия охраны.
Событие-триггер: это причина перехода, может быть сигналом, изменением события, условия или временным выражением.
Условие охраны: это логическое выражение, переход активируется, когда событие-триггер происходит и условие охраны истинно.
Действие: может быть операцией присваивания или арифметической операцией, а также последовательностью действий, включая отправку сообщения другому объекту, вызов операции, установку возвращаемого значения, создание или уничтожение объекта и т.д.

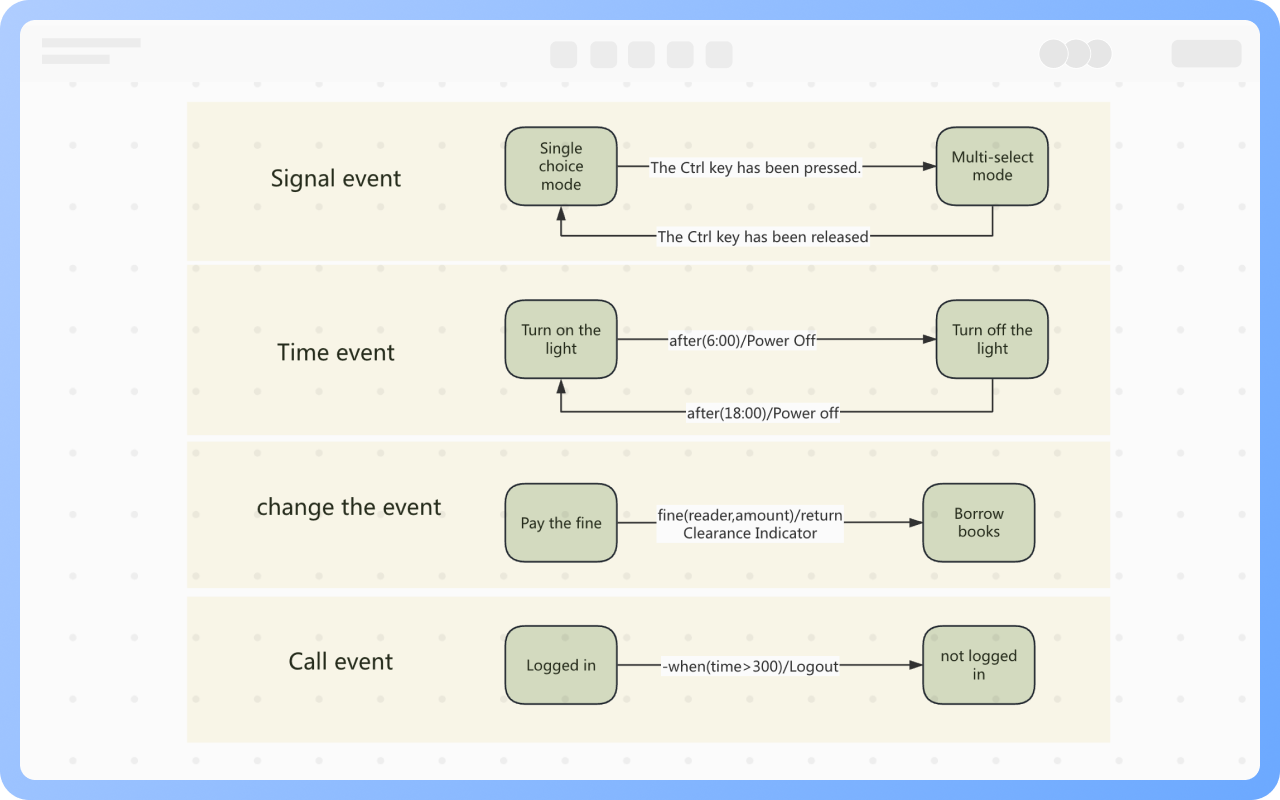

Событие сигнала: это событие, когда объект получает сигнал, которое приведет к изменению его состояния.
Событие времени: представляет течение времени, когда временное условие выполняется, может потребоваться инициировать событие, время может быть как относительным, так и абсолютным.
Событие изменения: возникает, когда выполняется условие, выраженное логическим выражением, зависящим от определенного значения свойства.
Событие вызова: обозначает, что объект получает запрос на вызов, этот объект реализует операцию через переход состояния, а не через конкретный процесс обработки.
Контроллеры: например, система управления лифтом
Процессы пользовательского интерфейса: например, процесс входа в систему
Управление жизненным циклом: например, заказы, задачи, запросы и т.д.
Совместная работа в реальном времени с доступом по ссылке для мгновенной передачи данных
Автоматическое создание графики из текста с улучшением стиля
Встроенные темы с полной настройкой
Поддерживает иконки, изображения, метки, формулы LaTeX, блоки кода, ссылки, вложения
Экспорт: PNG, VISIO, PDF, SVG | Импорт: VISIO, Mermaid
Облачное хранение в реальном времени, синхронизация устройств, история версий и защита данных
У диаграммы состояний может быть только одно начальное состояние, но может быть несколько конечных состояний.
Последовательные подстадии: в течение жизненного цикла составного состояния в любой момент может быть только одно подстадие, то есть несколько подстадий являются взаимоисключающими и не могут существовать одновременно.
Параллельные подстадии: в течение жизненного цикла составного состояния несколько подстадий могут существовать одновременно.
Это не одно и то же.

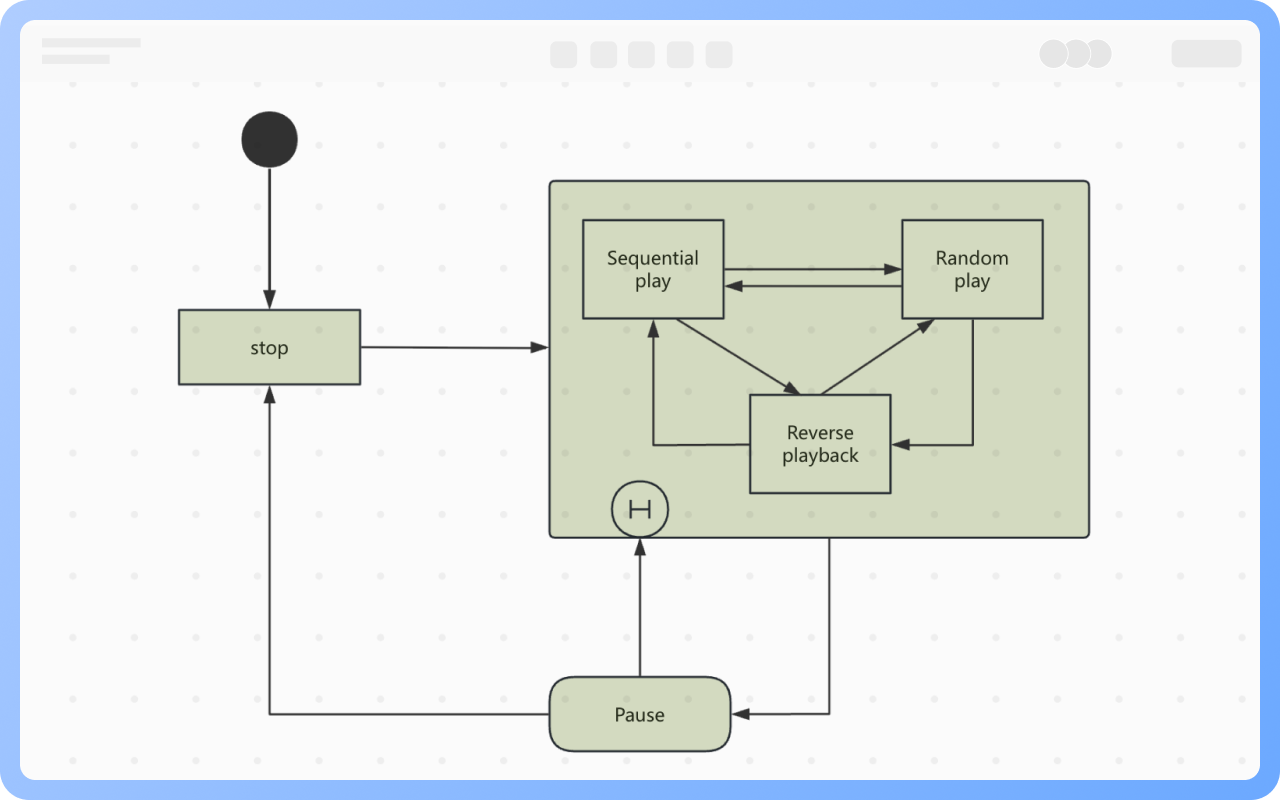

Историческое состояние обычно существует в составном состоянии, это псевдосостояние, которое указывает, что при повторном переходе в это составное состояние объект должен находиться в том же подстадии, в которой он находился при последнем выходе.
Внутренний переход - это переход, который не приводит к изменению состояния, обозначается следующим образом: событие(имя параметра)[условие охраны]/действие.
Если нам нужно обработать некоторые события в состоянии, не покидая его, мы можем определить внутренний переход.
Виды действий и связанный синтаксис можно описать следующим образом:
(1) Присваивание: target:=expression
(2) Вызов: opname(arg1,arg2)
(3) Создание объекта: new Cname(arg1,arg2)
(4) Уничтожение объекта: object.destroy()
(5) Возврат значения: return value
(6) Отправка сообщения объекту: sname(arg1,arg2)
(7) Саморазрушение объекта: terminate
(8) Непрерываемое действие: [описание на языке]
Не следует считать обычные действия состояниями, например: «нажатие кнопки» не является состоянием.
Диаграмма состояний не может напрямую отображать отношения между несколькими объектами, она в основном предназначена для моделирования поведения одного объекта или класса. Если между несколькими объектами есть взаимодействие, можно использовать диаграммы последовательности, кооперации или активности.
Да, может. Для сложных систем поведение объекта может быть разделено на несколько диаграмм состояний с разных точек зрения или в разных измерениях, а также можно встроить несколько поддиаграмм состояний в составную диаграмму состояний.
Событие - это триггер, внешний сигнал, который вызывает переход состояния, например: пользователь нажимает кнопку «отправить»;
Действие - это реакция, операция, выполняемая при переходе состояния или в состоянии, например: отправка подтверждающего письма, засекание времени, проверка пароля.
