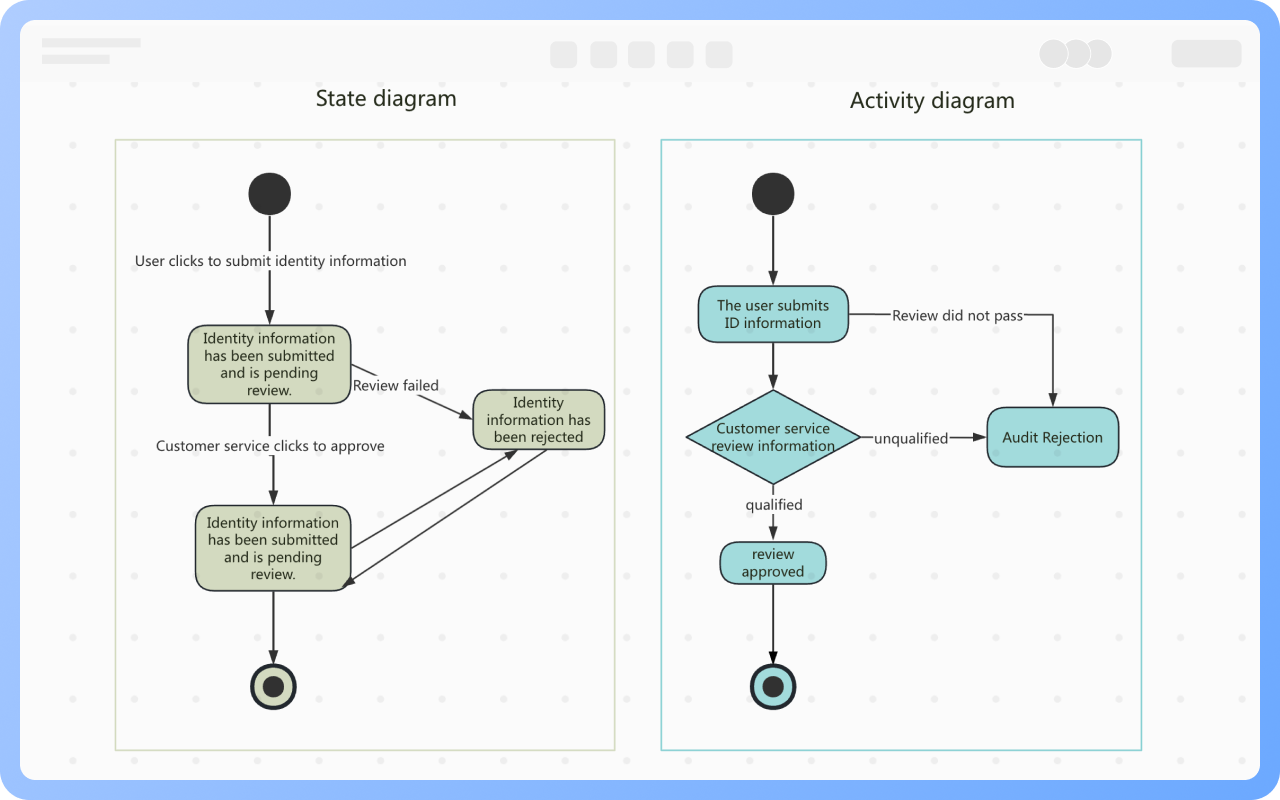

O diagrama de estados é expresso com foco no estado, o retângulo com cantos arredondados representa o estado, e o conteúdo escrito na linha de transição corresponde à atividade do diagrama de atividades.

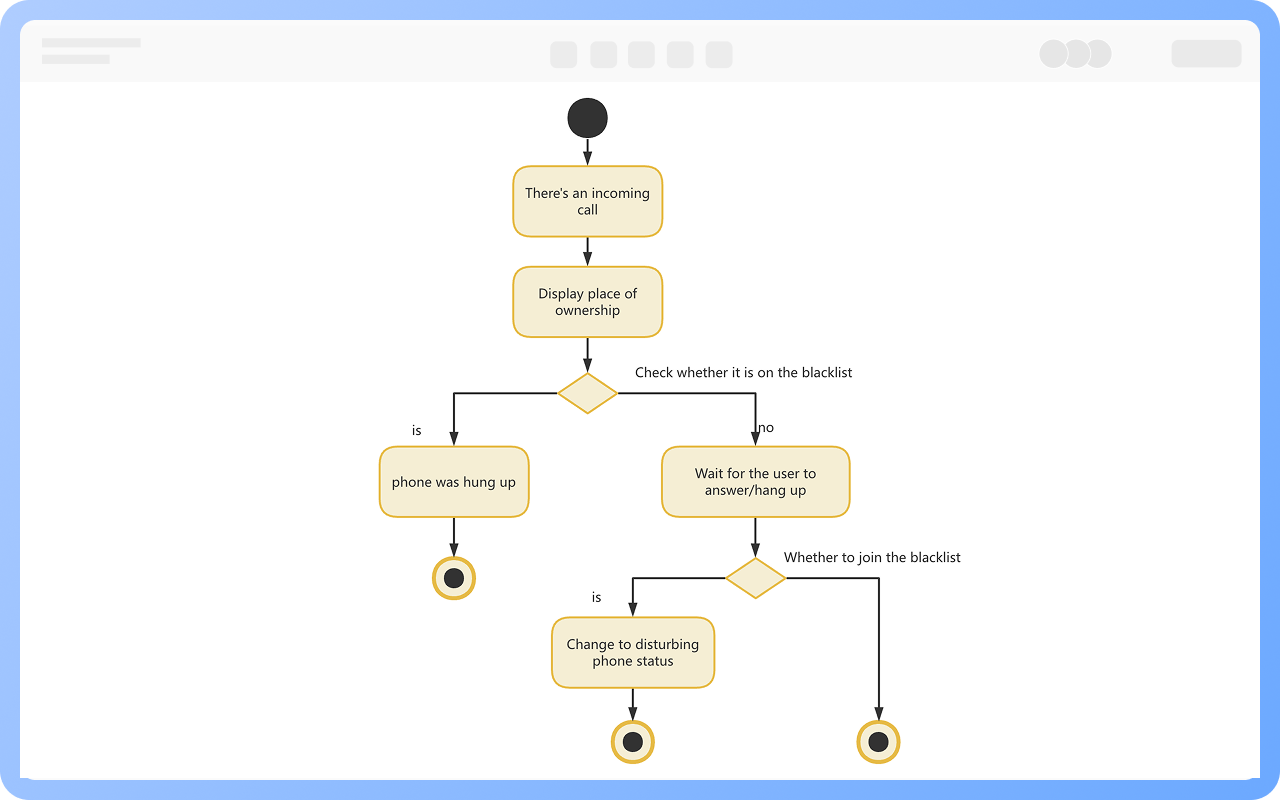

O diagrama de atividades é expresso com foco na atividade, o retângulo com cantos arredondados representa a atividade, geralmente não se escreve conteúdo na linha de transição, apenas ao fazer julgamentos, é necessário escrever a condição de julgamento na linha.

Estado refere-se a uma condição de um objeto em seu ciclo de vida, quando certas condições são atendidas, certas atividades são executadas ou certos eventos estão aguardando, representado por um retângulo com cantos arredondados.

Estado inicial: representa o início do diagrama de máquina de estados, representado por um círculo sólido, um diagrama de máquina de estados tem apenas um estado inicial.

Estado final: representa o fim do diagrama de máquina de estados, representado por um anel sólido, um diagrama de máquina de estados pode ter vários estados finais.

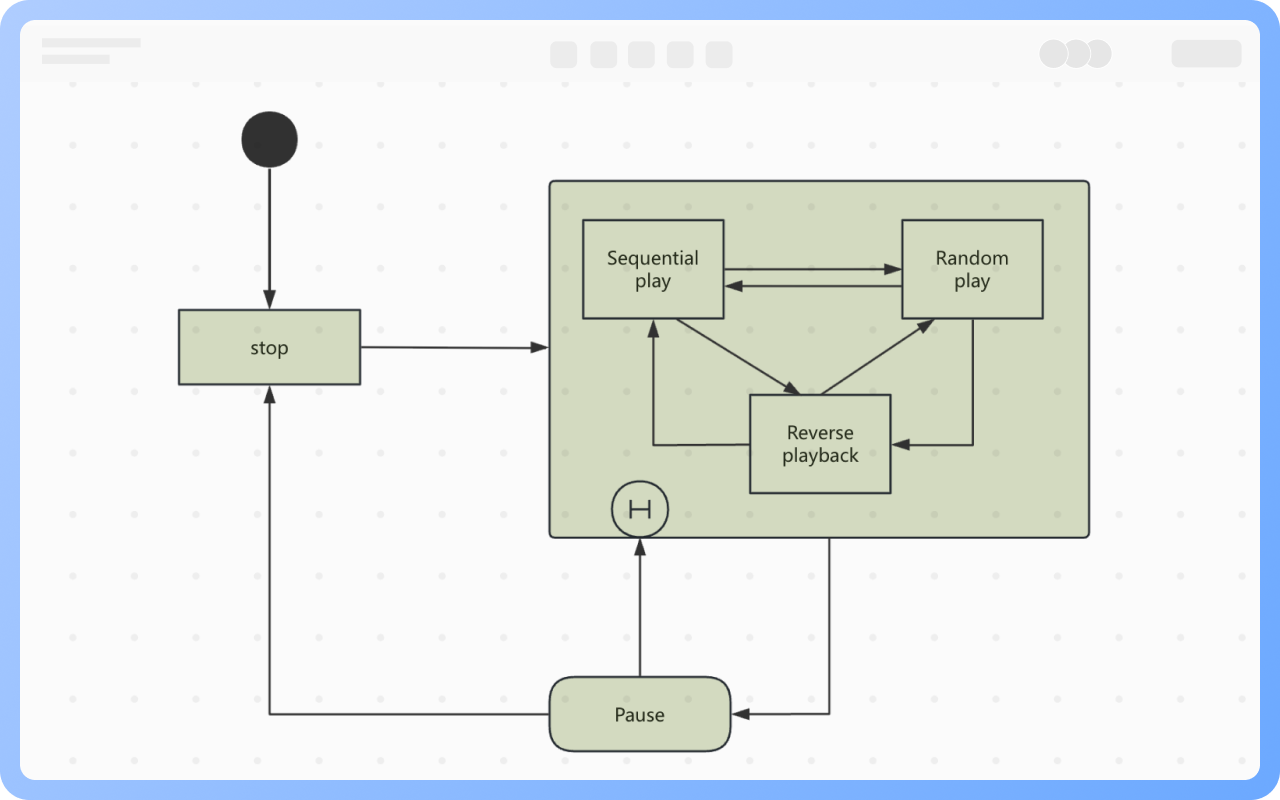

Estado composto: estado composto é um estado com subestados aninhados internamente, dividido em subestados sequenciais e subestados concorrentes, dependendo se os estados coexistem ao mesmo tempo.

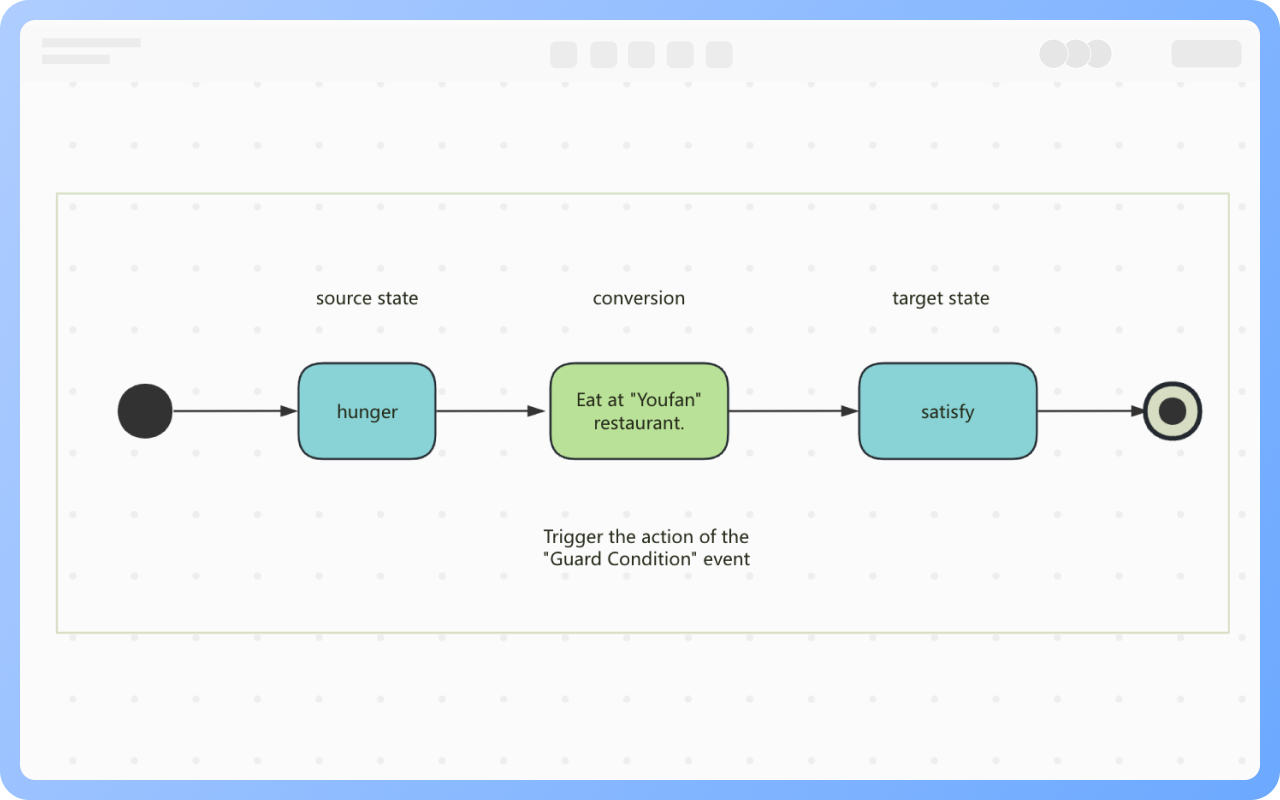

Transição é uma relação entre dois estados diferentes, indicando que o objeto executará uma certa ação no estado de origem e entrará no estado de destino quando um evento específico ocorrer e uma condição de guarda específica for atendida.

Evento de disparo: é o motivo da transição, pode ser um sinal, evento, mudança de condição e expressão de tempo.
Condição de guarda: é uma expressão lógica que, quando o evento de disparo ocorre e a condição de guarda é verdadeira, a transição será ativada.
Ação: pode ser uma operação de atribuição ou operação aritmética, também pode ser uma sequência de ações, incluindo enviar uma mensagem para outro objeto, chamar uma operação, definir um valor de retorno, criar ou destruir um objeto, etc.

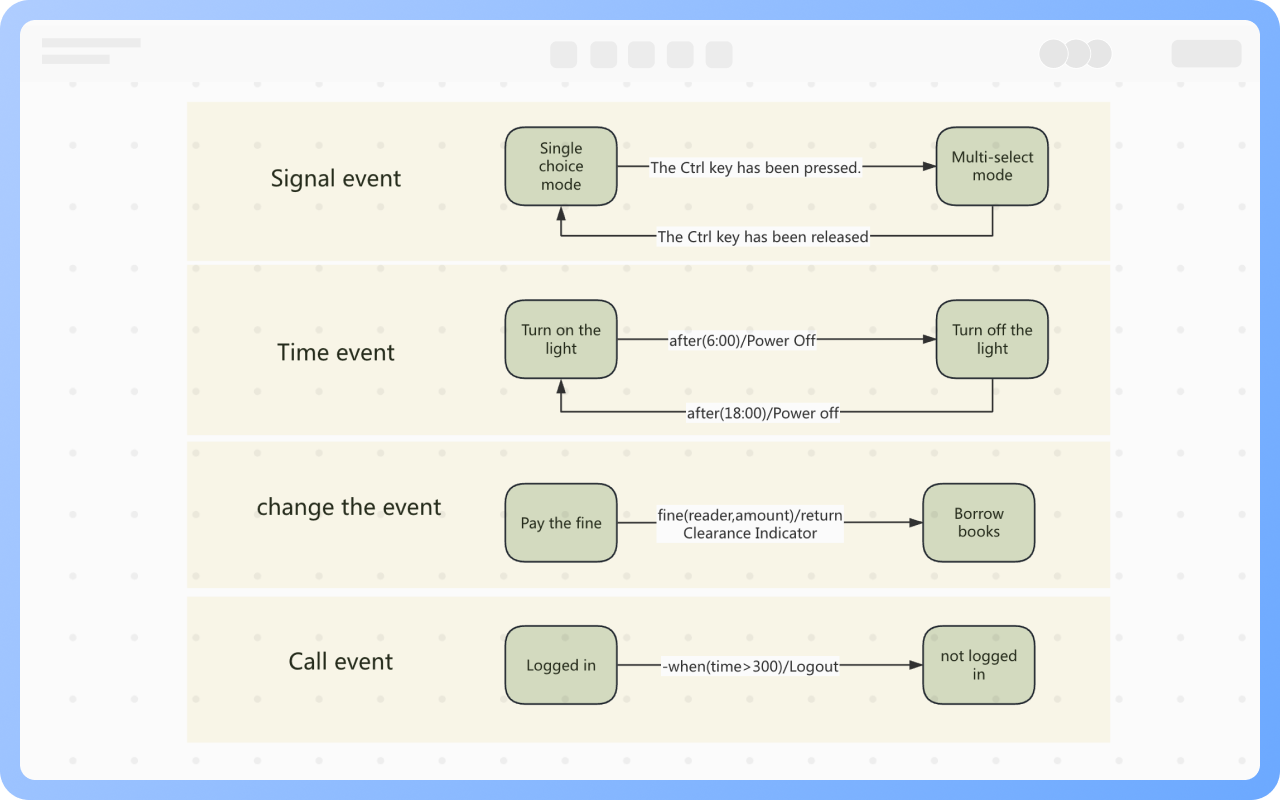

Evento de sinal: refere-se a um evento em que um objeto recebe um sinal, este evento de recebimento de sinal causará a transição de seu estado.

Evento de tempo: representa a passagem do tempo, quando a condição de tempo é atendida, pode ser necessário disparar um evento, o tempo pode ser relativo ou absoluto.

Evento de mudança: refere-se a um evento que ocorre quando a condição representada por uma expressão lógica dependente de um valor de atributo específico é atendida.

Evento de chamada: representa um objeto recebendo uma solicitação de chamada, este objeto usa a transição de estado em vez de um processo de tratamento específico para realizar a operação.

Controlador: como sistema de controle de elevador

Fluxo de interface do usuário: como fluxo de login

Gestão de ciclo de vida: como pedidos, tarefas, solicitações, etc.
