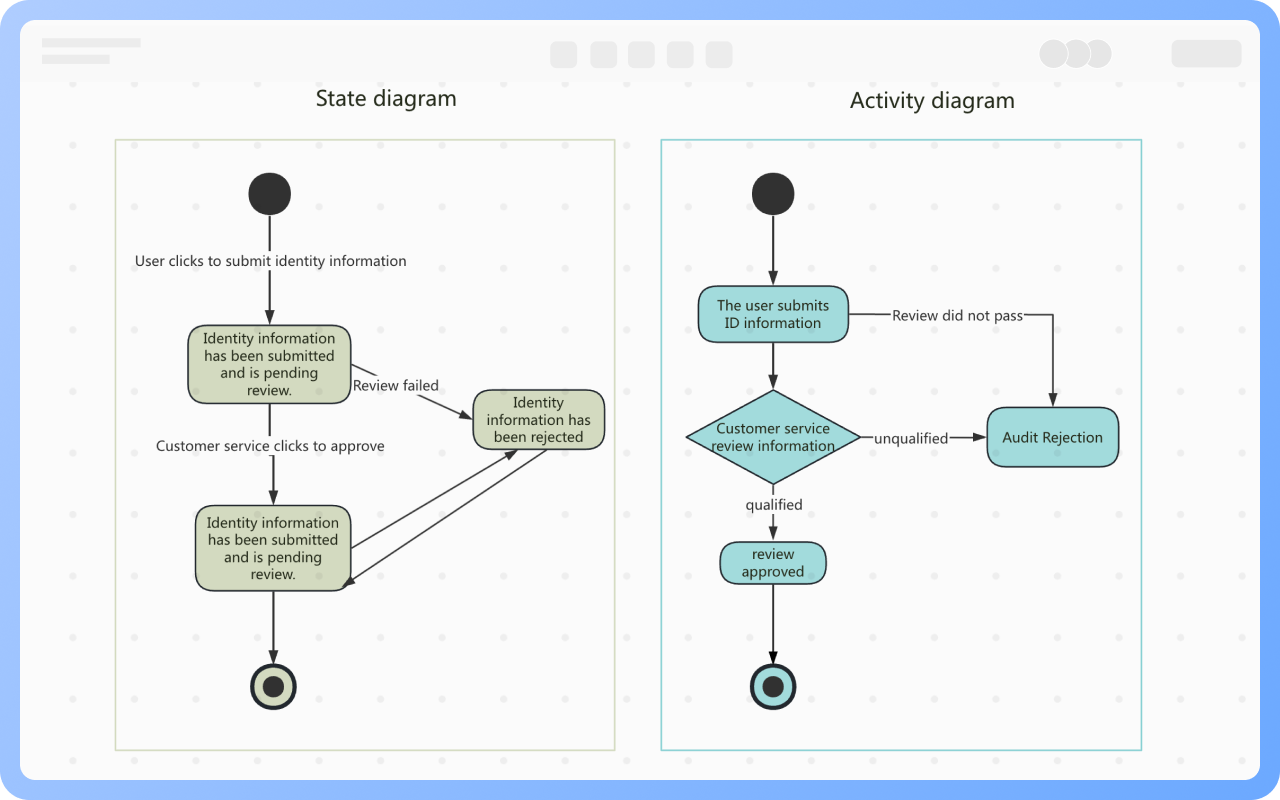

Diagram status mengekspresikan inti status, persegi panjang dengan sudut membulat menunjukkan status, konten yang ditulis pada garis transisi sesuai dengan aktivitas dalam diagram aktivitas.

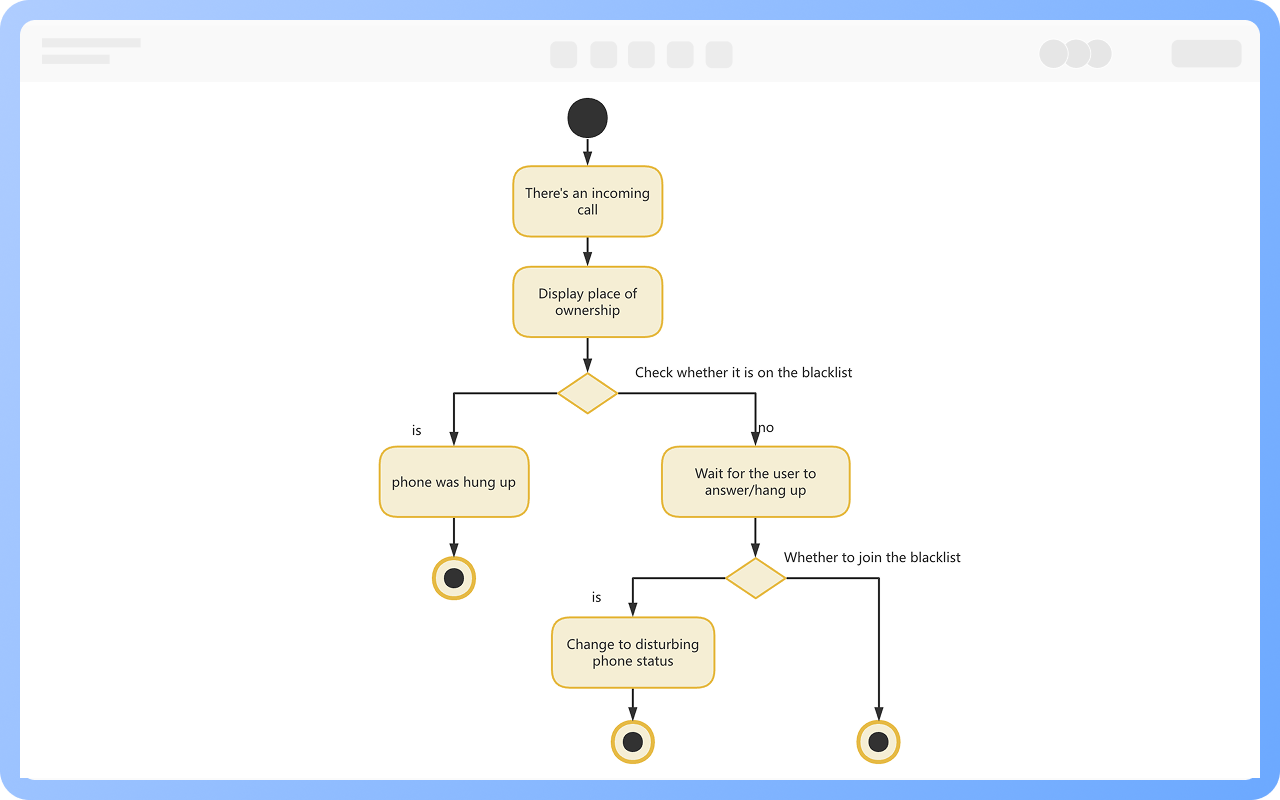

Diagram aktivitas mengekspresikan inti aktivitas, persegi panjang dengan sudut membulat menunjukkan aktivitas, biasanya tidak ada konten yang ditulis pada garis transisi, hanya ketika melakukan penilaian, kondisi penilaian harus ditulis di garis tersebut.

Status mengacu pada kondisi objek selama siklus hidupnya, ketika memenuhi kondisi tertentu, menjalankan aktivitas tertentu atau menunggu kejadian tertentu, dan ditunjukkan dengan persegi panjang dengan sudut membulat.

Status awal: Mewakili awal dari diagram mesin status, ditunjukkan dengan lingkaran berisi, dan sebuah diagram mesin status hanya memiliki satu status awal.

Status akhir: Mewakili akhir dari diagram mesin status, ditunjukkan dengan lingkaran berisi dengan garis luar, dan sebuah diagram mesin status dapat memiliki beberapa status akhir.

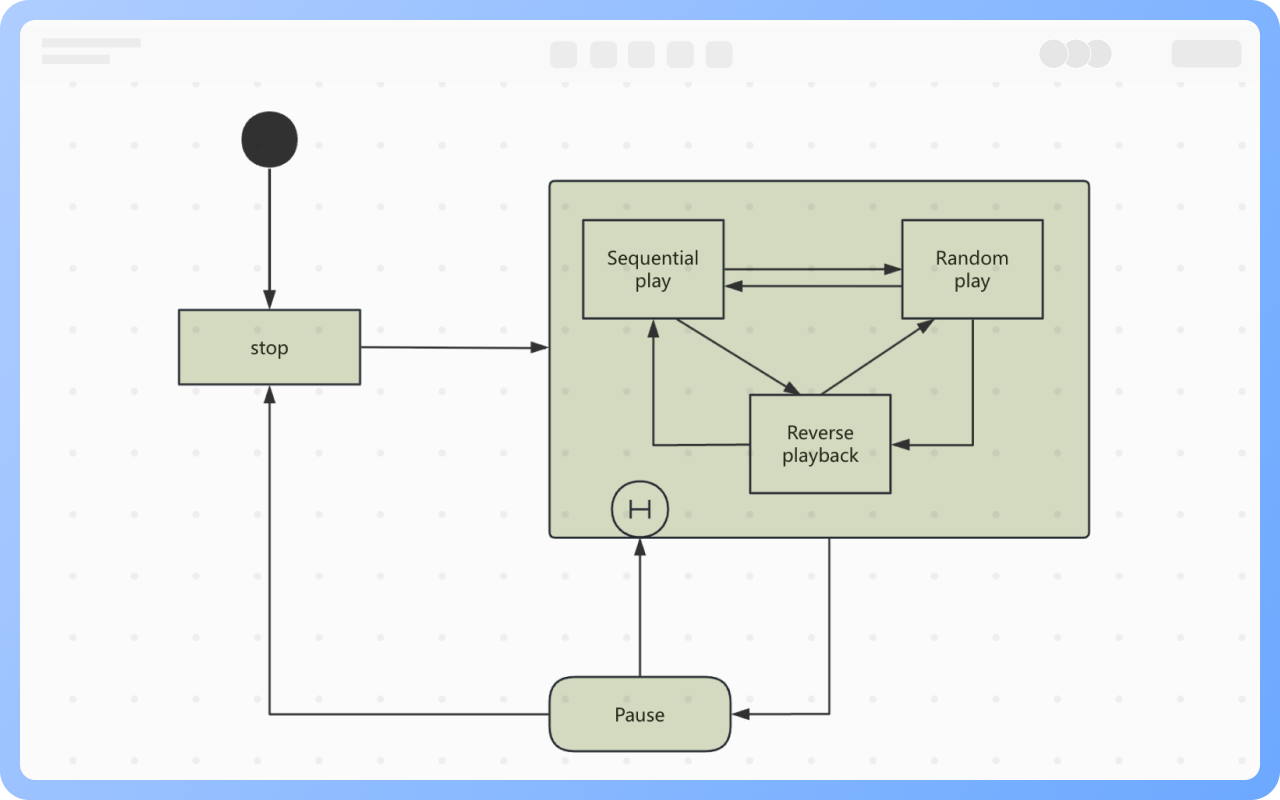

Status komposit: Status komposit adalah status yang di dalamnya terdapat status anak secara bersarang, berdasarkan apakah status tersebut ada secara bersamaan, dibagi menjadi status anak berurutan dan status anak bersamaan.

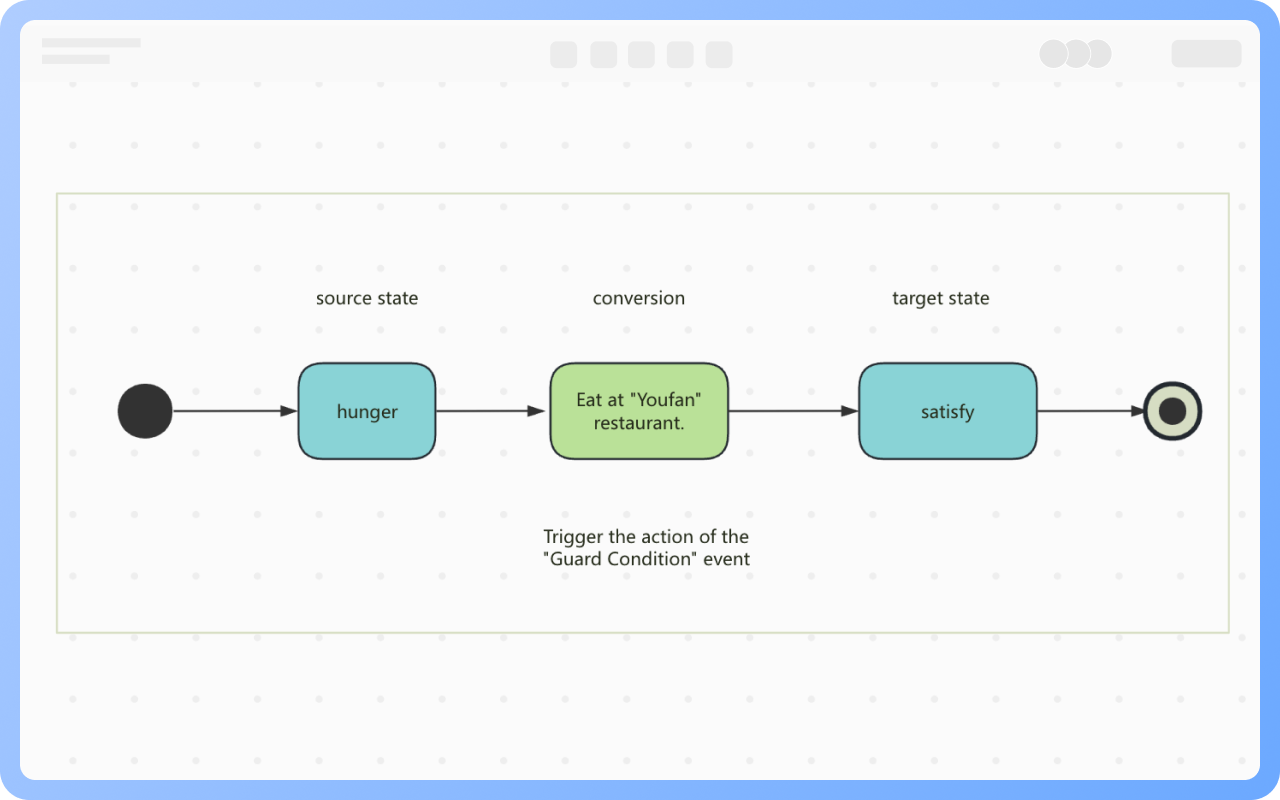

Transisi adalah suatu hubungan antara dua status yang berbeda, menunjukkan bahwa objek akan melakukan tindakan tertentu dalam status sumber dan memasuki status target ketika kejadian tertentu terjadi dan kondisi penjagaan tertentu terpenuhi.

Kejadian pemicu: Merupakan penyebab transisi, bisa berupa sinyal, kejadian, perubahan kondisi, dan ekspresi waktu.
Kondisi penjagaan: Merupakan ekspresi logis, transisi hanya akan diaktifkan ketika kejadian pemicu terjadi dan kondisi penjagaan benar.
Tindakan: Bisa berupa operasi penugasan atau operasi aritmatika, juga bisa berupa urutan tindakan, termasuk mengirim pesan ke objek lain, memanggil operasi, mengatur nilai kembali, membuat atau menghancurkan objek, dll.

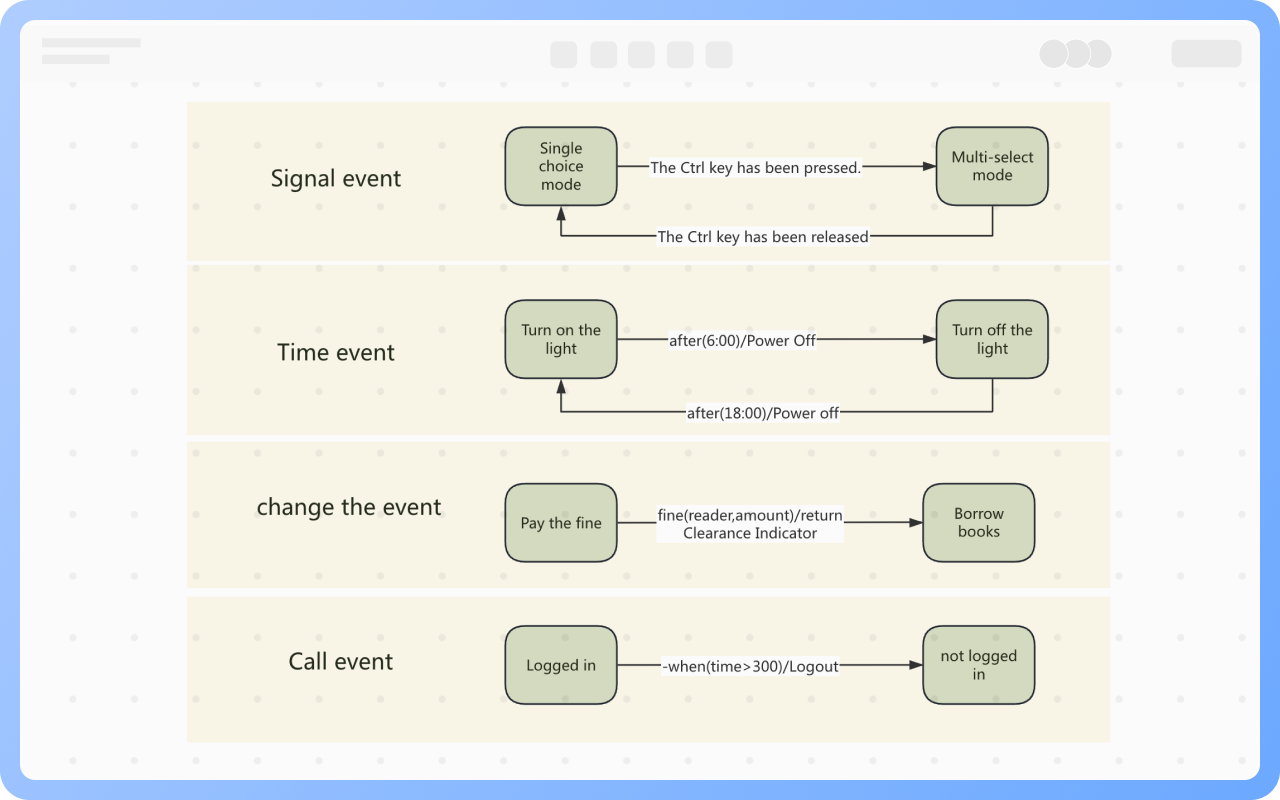

Kejadian sinyal: Mengacu pada kejadian ketika suatu objek menerima sinyal, kejadian penerimaan sinyal ini akan menyebabkan perubahan statusnya.

Kejadian waktu: Mewakili berlalunya waktu, ketika kondisi waktu terpenuhi, mungkin perlu memicu suatu kejadian, waktu bisa relatif atau absolut.

Kejadian perubahan: Mengacu pada kejadian yang terjadi ketika kondisi yang dinyatakan oleh ekspresi logis yang bergantung pada nilai atribut tertentu terpenuhi.

Kejadian panggilan: Menunjukkan bahwa suatu objek menerima permintaan panggilan, objek tersebut menggunakan transisi status alih-alih proses penanganan tertentu untuk melaksanakan operasi.

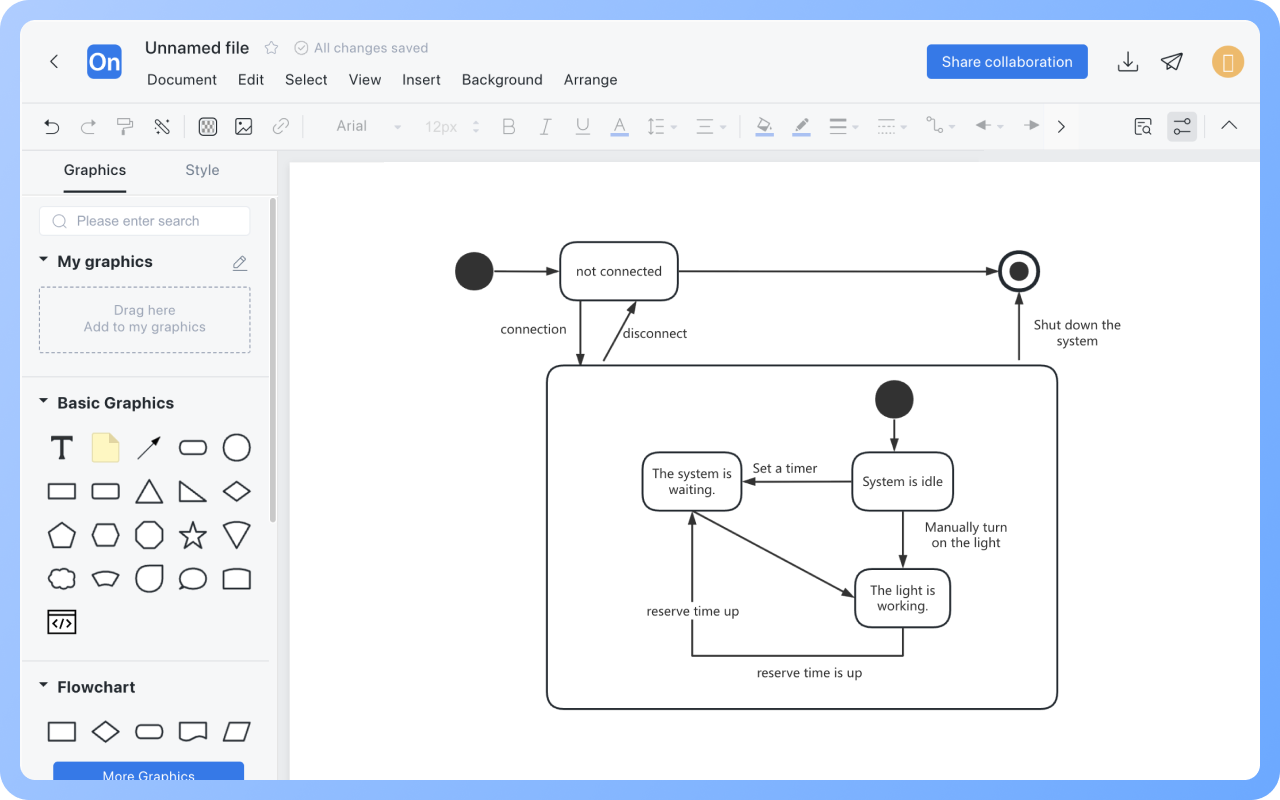

Pengendali: Seperti sistem pengendalian lift

Alur antarmuka pengguna: Seperti alur masuk

Manajemen siklus hidup: Seperti pesanan, tugas, permintaan, dll.
