Diagram paket terdiri dari paket-paket dan hubungan antara paket-paket, menampilkan ketergantungan antara berbagai modul sistem melalui deskripsi hubungan antara paket-paket.
Sebuah paket adalah mekanisme untuk mengorganisasi dan mengelola berbagai elemen model dalam UML. Ini mengorganisasi elemen model yang secara konseptual serupa dan berkaitan ke dalam sebuah paket, membentuk modul dengan berbagai fungsi atau tujuan, dan dapat mengontrol visibilitas elemen di dalam paket untuk membantu orang lebih memahami sistem yang kompleks.
Setiap elemen UML dapat dikelompokkan ke dalam sebuah paket, jadi kelas, objek, kasus penggunaan, komponen, node, instansi node, dll., dapat diorganisasi ke dalam paket-paket, memudahkan pengorganisasian elemen yang tak terhitung jumlahnya yang terkandung dalam model UML dunia nyata untuk dikelola.

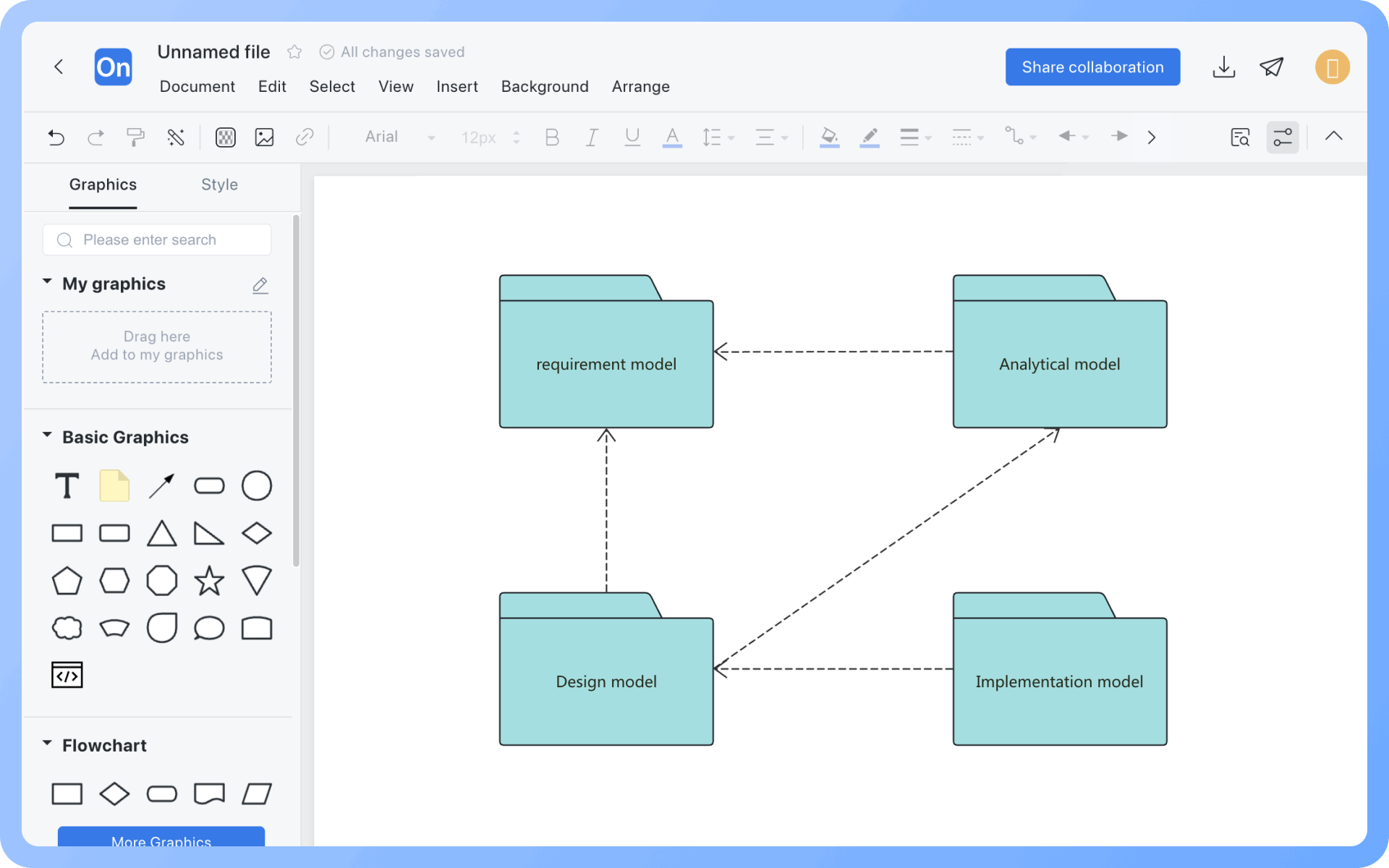

Kolaborasi multi-pengguna real-time dengan tautan yang dapat dibagikan untuk transfer informasi instan
Hasilkan grafik otomatis dari teks dengan peningkatan gaya
Tema bawaan dengan kustomisasi penuh
Mendukung ikon, gambar, label, rumus LaTeX, blok kode, tautan, lampiran
Ekspor: PNG, VISIO, PDF, SVG | Impor: VISIO, Mermaid
Penyimpanan cloud real-time, sinkronisasi multi-perangkat, riwayat versi, dan keamanan data
Pada tingkat yang sama, setiap paket harus memiliki nama yang unik berbeda dari paket lain. Nama paket datang dalam dua bentuk:
Nama sederhana: Nama sederhana hanya menggunakan string nama paket;
Nama jalur: Dalam banyak kasus, sebuah paket mengandung paket lain, jadi nama paket luar digunakan untuk menunjukkan jalur paket. Sintaks dasar adalah: [Nama Paket Luar::Nama Paket Ini].
Sebuah paket adalah mekanisme pengelompokan, jadi dapat mengandung elemen apapun dalam UML, seperti kelas, objek, kasus penggunaan, antarmuka, komponen, node, dll. Ini juga dapat mengandung paket lain, diagram kasus penggunaan, diagram kolaborasi, diagram urutan, dll.

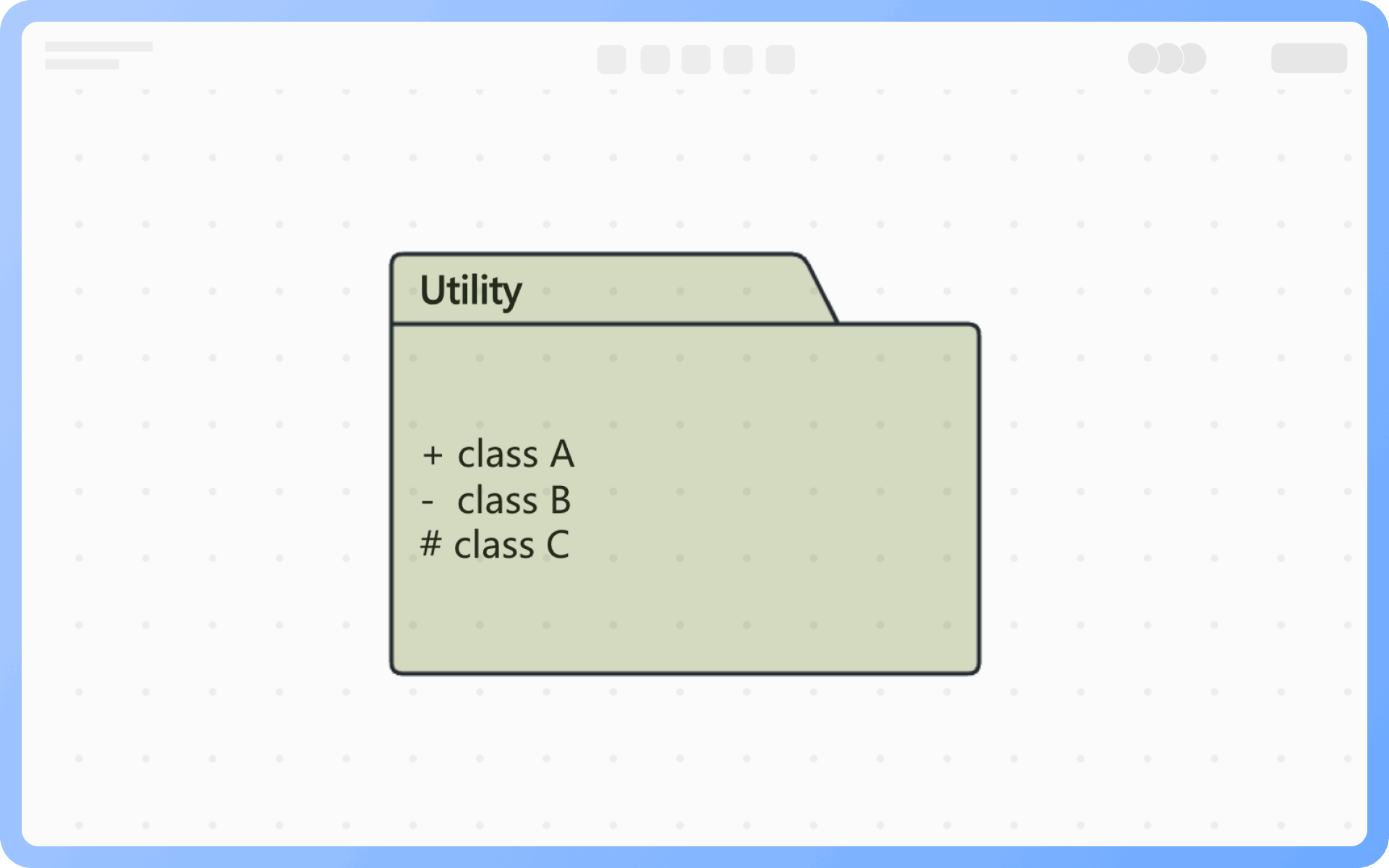

Visibilitas elemen dalam sebuah paket merujuk pada izin akses elemen eksternal ke elemen dalam paket. Umumnya ada tiga izin: publik, pribadi, terlindungi.

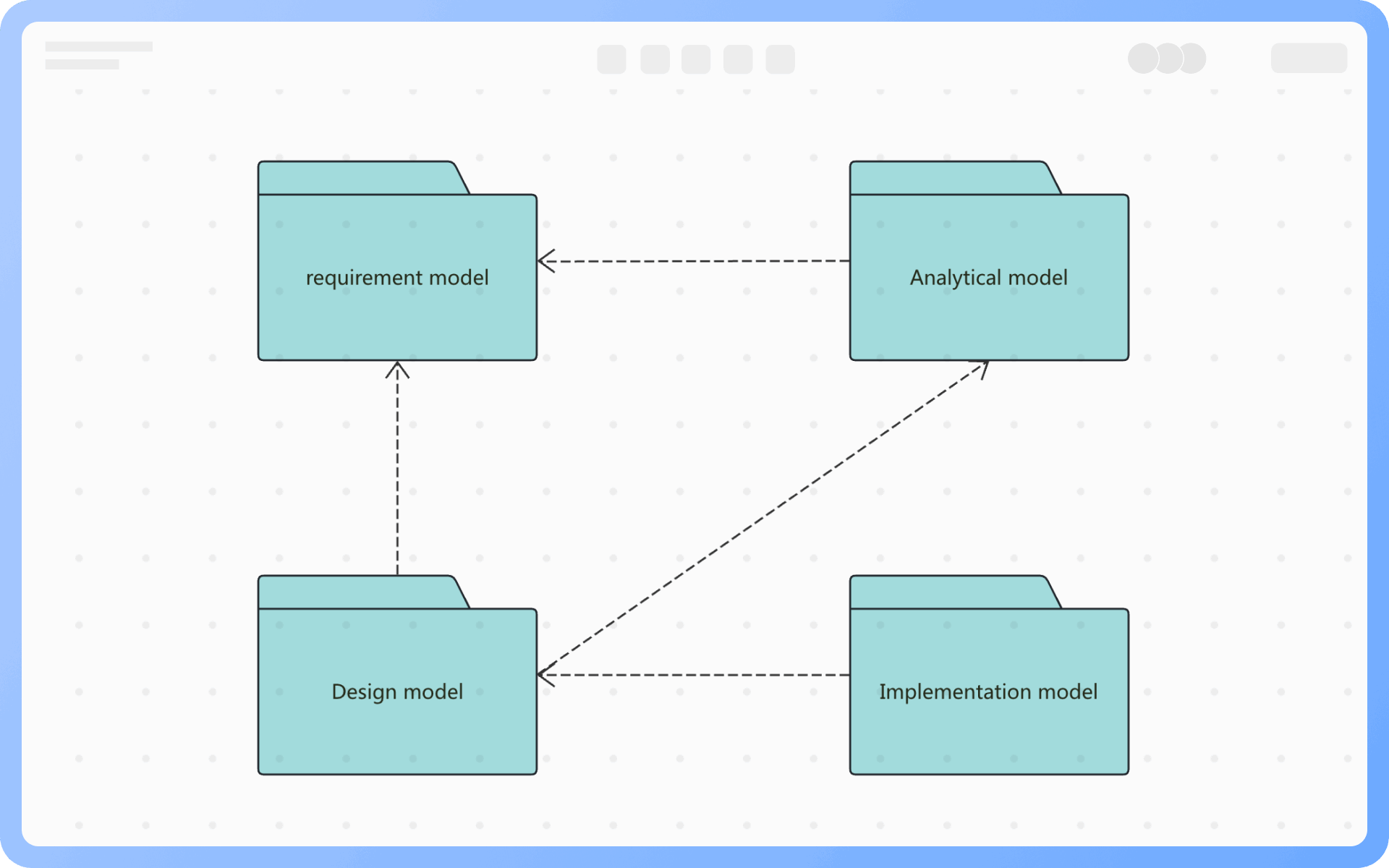

Hubungan ketergantungan: Hubungan ketergantungan antara paket merujuk pada ketergantungan yang ada antara beberapa elemen dalam dua paket. Ketergantungan diwakili oleh panah putus-putus, dengan panah menunjuk dari paket yang bergantung ke paket yang digantungkan. Hubungan ketergantungan antara paket dapat berupa generalisasi, realisasi, impor, dll.
Hubungan generalisasi: Hubungan generalisasi antara paket mirip dengan hubungan generalisasi antara kelas. Hubungan generalisasi ini berarti bahwa paket khusus dapat menggantikan elemen dalam paket umum dan dapat menambahkan elemen baru. Sebenarnya, generalisasi antara paket juga merupakan jenis hubungan ketergantungan.

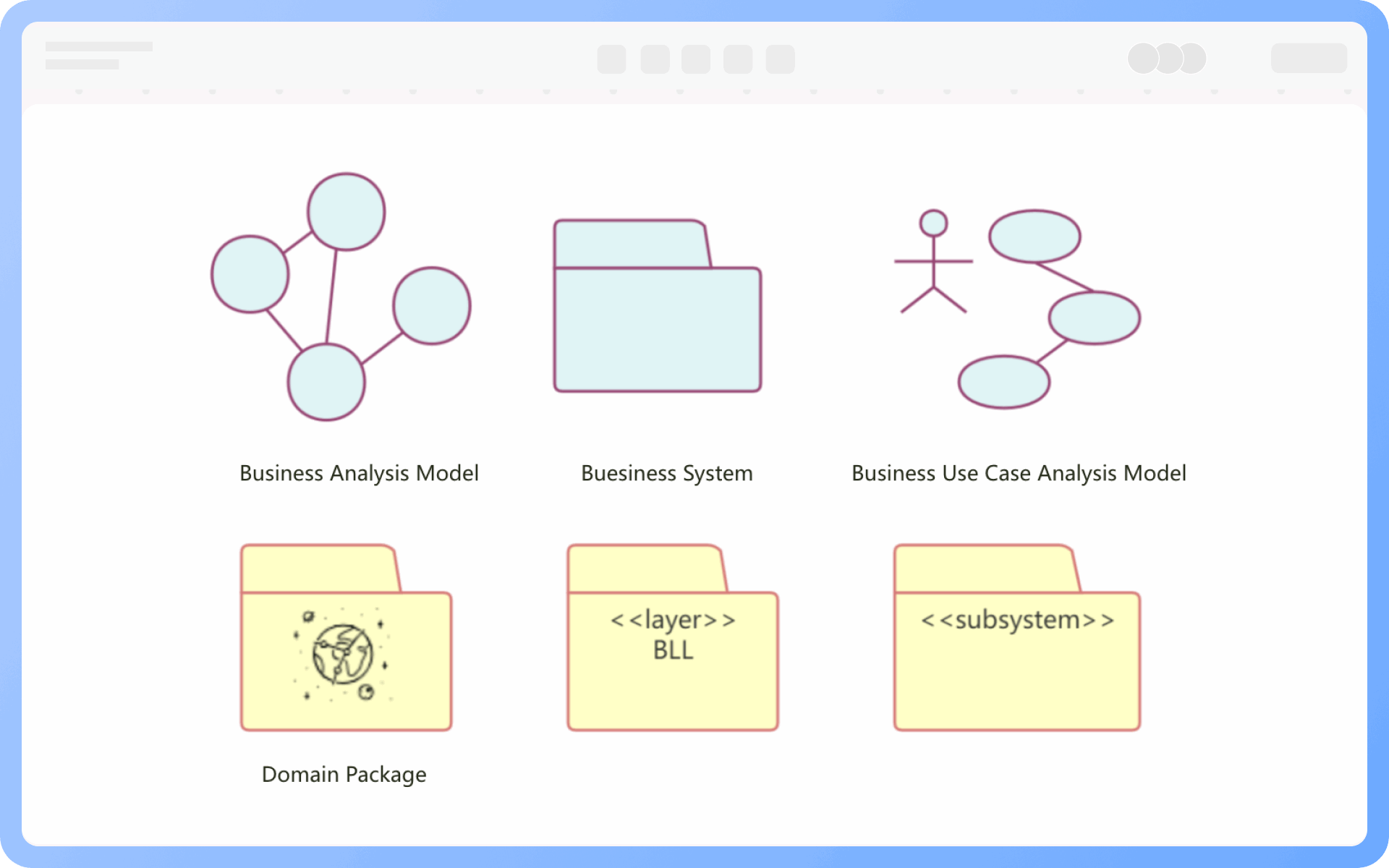

Biasanya terdapat 6 jenis stereotip paket: model analisis bisnis, sistem bisnis, model analisis kasus penggunaan bisnis, paket domain, lapisan, dan subsistem. Anda dapat memilih stereotip yang sesuai sebagaimana dibutuhkan untuk dengan cepat mengenali peran paket.
1. Mengelola kompleksitas sistem besar
2. Mencerminkan struktur modular sistem
3. Mewakili hubungan ketergantungan dan antarmuka antara modul
4. Memfasilitasi kolaborasi tim dan pembagian modul

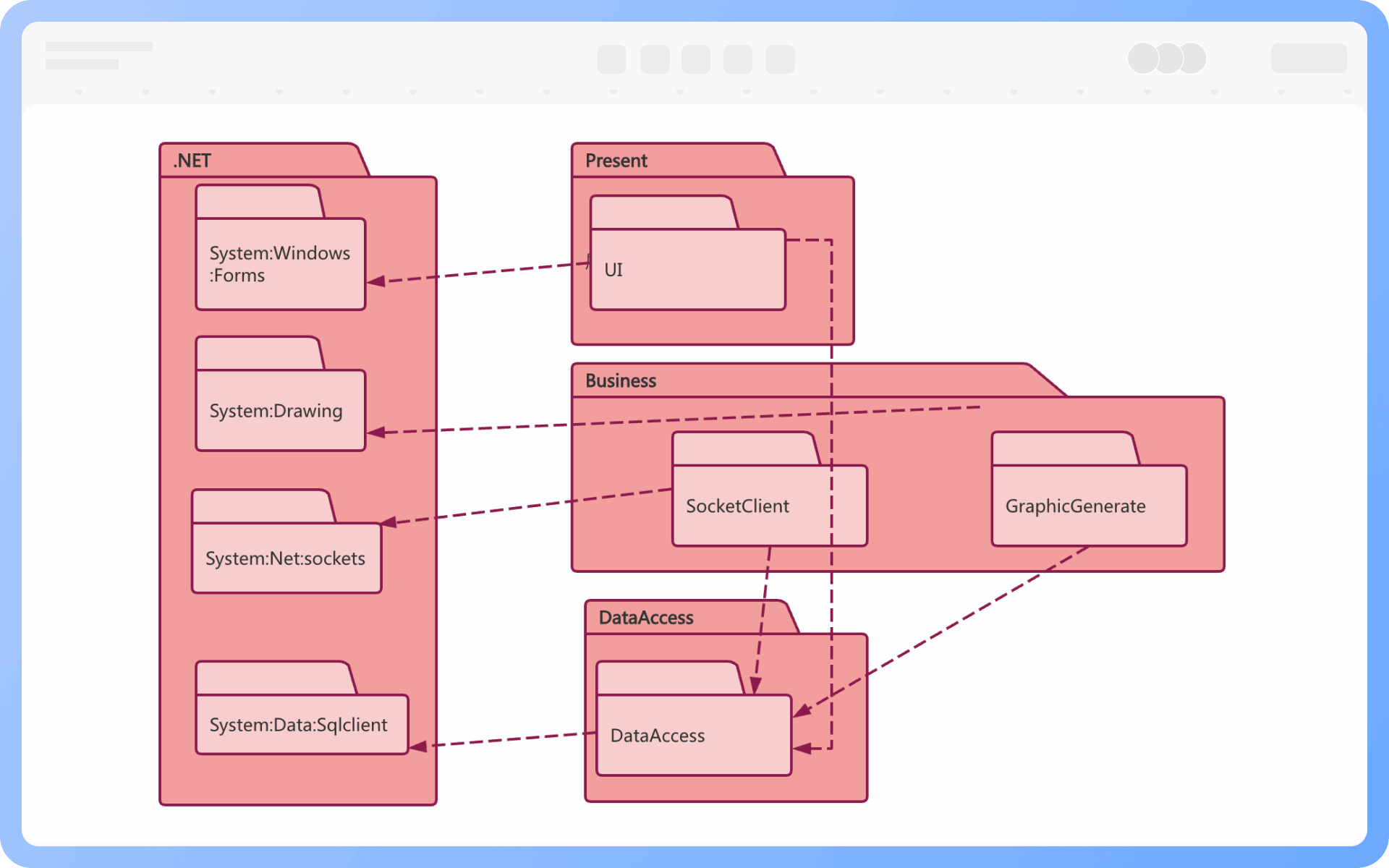

1. Pemodelan berlapis dari sistem besar

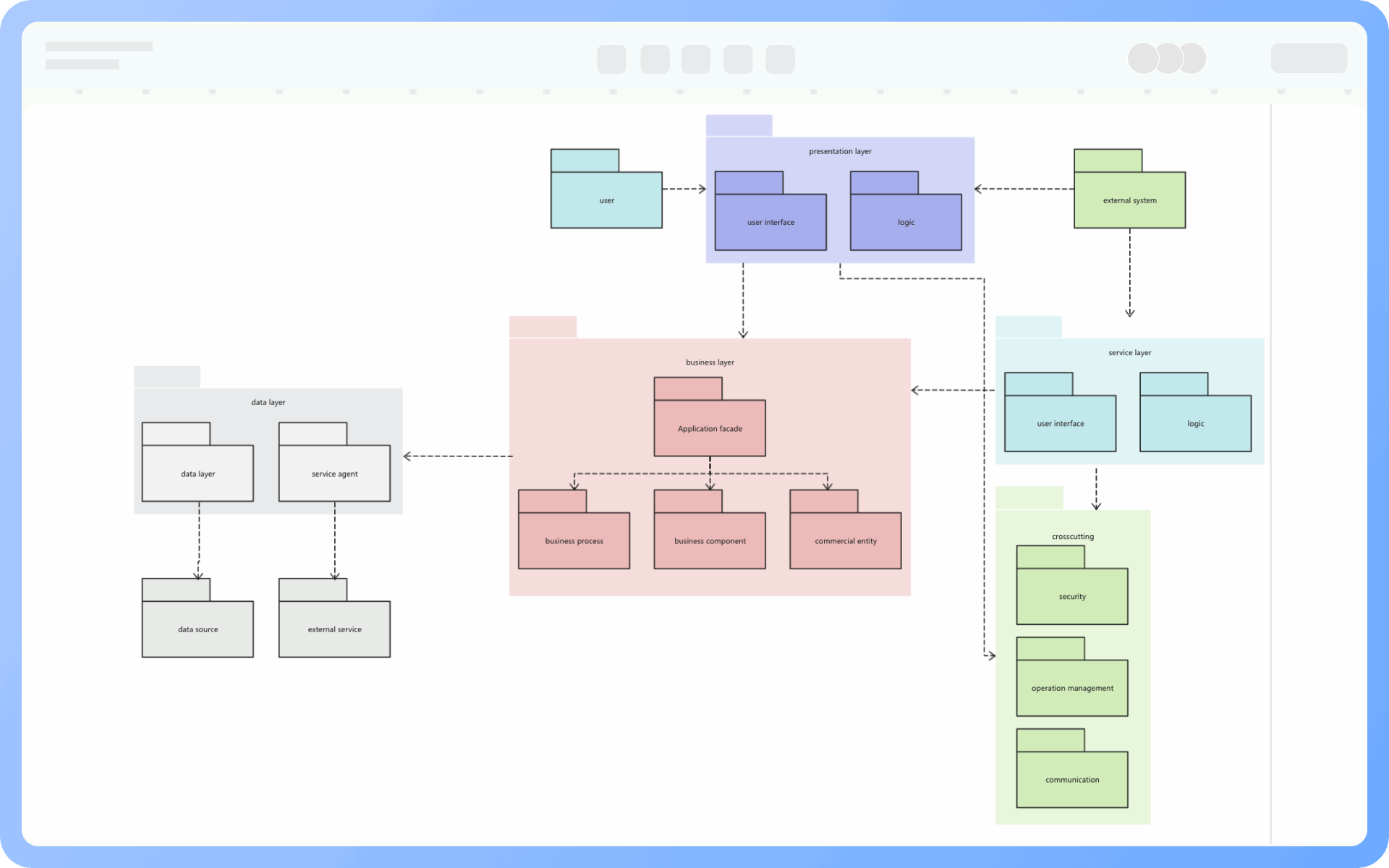

Mewakili lapisan arsitektur, seperti hubungan ketergantungan lapisan presentasi, lapisan bisnis, lapisan akses data.
2. Kolaborasi tim dan pembagian modul
Gunakan diagram paket untuk membagi modul tanggung jawab sebelum pengembangan, jelaskan arah ketergantungan antara paket, dan hindari ketergantungan sirkular.
3. Menyelaraskan kode dengan model
Bahasa seperti Java, C++ memiliki hubungan pemetaan yang baik antara 'paket' atau 'namespace' dan diagram paket UML, cocok untuk pemodelan struktur kode.
4. Refaktor dan optimalkan desain
Identifikasi masalah kopling tinggi dan kohesi rendah dengan menganalisis diagram paket, dan sesuaikan pembagian modul sebagaimana dibutuhkan.
Tidak ada pembatasan elemen dalam sebuah paket. Paket adalah mekanisme pengelompokan, jadi dapat berisi elemen apapun dalam UML, seperti kelas, use case, interface, komponen, node, dll. Paket juga dapat berisi paket lainnya, diagram use case, diagram kolaborasi, diagram urutan, dll.
Tidak, sebuah elemen hanya dapat menjadi bagian dari satu paket.
Pada tingkat yang sama, setiap paket harus memiliki nama yang berbeda dari paket lainnya.
1. Hindari ketergantungan siklik antara paket;
2. Nama paket harus sederhana dan deskriptif.
Diagram paket digunakan untuk mengorganisir dan mengelompokkan elemen dalam diagram kelas, seperti kelas, interface, subsistem, dll., menekankan pada struktur hierarki logis.
Diagram kelas, di sisi lain, digunakan untuk menggambarkan hubungan struktural antara kelas, fokus pada detail kelas itu sendiri.
Ya, diagram paket mendukung struktur bersarang dari paket, digunakan untuk menyatakan pembagian sub-paket dalam sebuah paket, sering digunakan untuk mewakili struktur berlapis dalam sistem kompleks.
Biasanya, diagram paket utama menggunakan hubungan ketergantungan, tapi jika diperlukan, diagram lain (seperti diagram komponen) dapat digunakan untuk menyatakan semantik seperti implementasi dan impor. Umumnya tidak disarankan untuk mencampur hubungan berganda dalam diagram paket standar.
1. Kopling rendah dan koherensi tinggi: Minimalkan ketergantungan antara paket untuk meningkatkan kemandirian;
2. Arah ketergantungan yang jelas: Pertahankan ketergantungan satu arah untuk menghindari ketergantungan siklik;
3. Desain berlapis: Bagilah paket berdasarkan lapisan arsitektur, lapisan umum: lapisan presentasi → lapisan logika bisnis → lapisan akses data;
4. Enkapsulasi struktur internal: Hanya ungkapkan kelas atau interface yang diperlukan, menyembunyikan detail implementasi;
5. Gunakan komentar dan label untuk menjelaskan hubungan: seperti <
