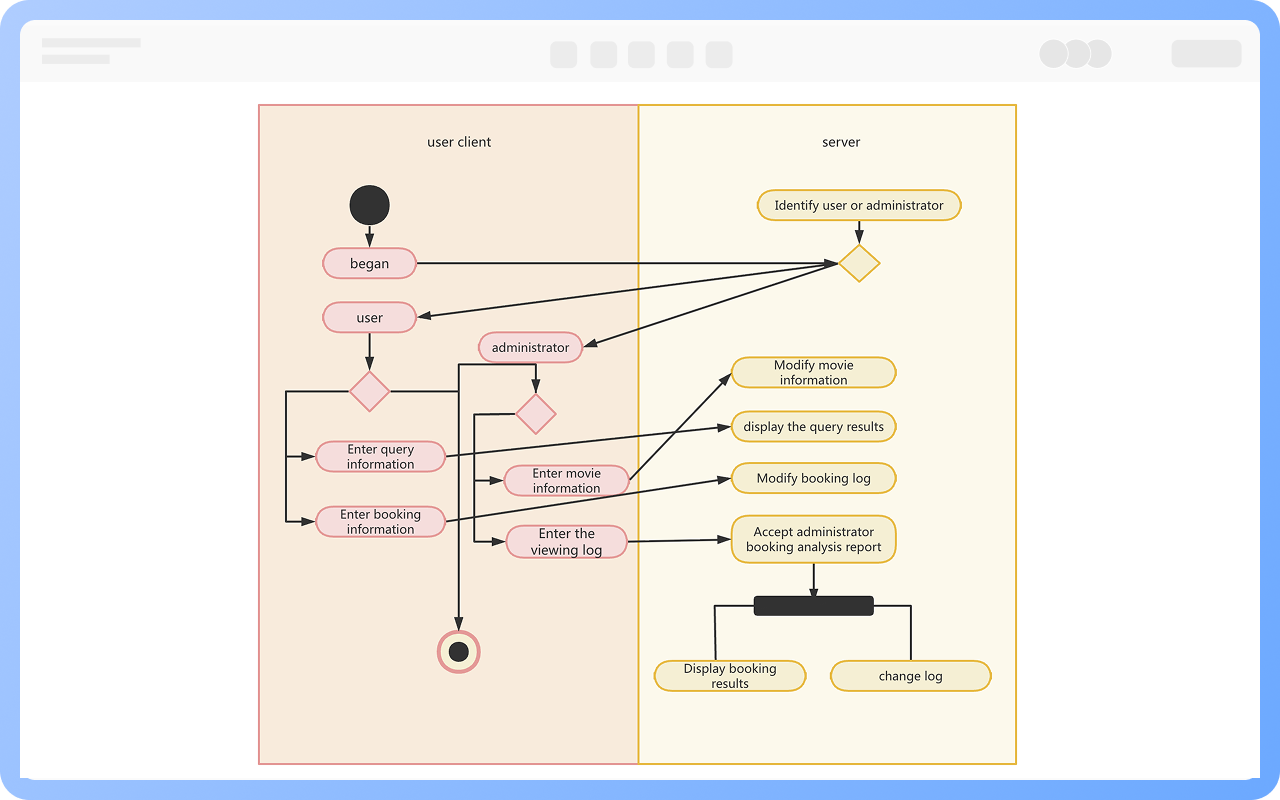

Diagram aktivitas berfokus pada aktivitas, persegi panjang dengan sudut membulat mewakili aktivitas, biasanya tidak ada konten yang ditulis pada garis transisi, kecuali saat membuat keputusan, kondisi keputusan harus ditulis di garis tersebut.

Diagram status berfokus pada status, persegi panjang dengan sudut membulat mewakili status, konten yang ditulis pada garis transisi sesuai dengan aktivitas dalam diagram aktivitas.

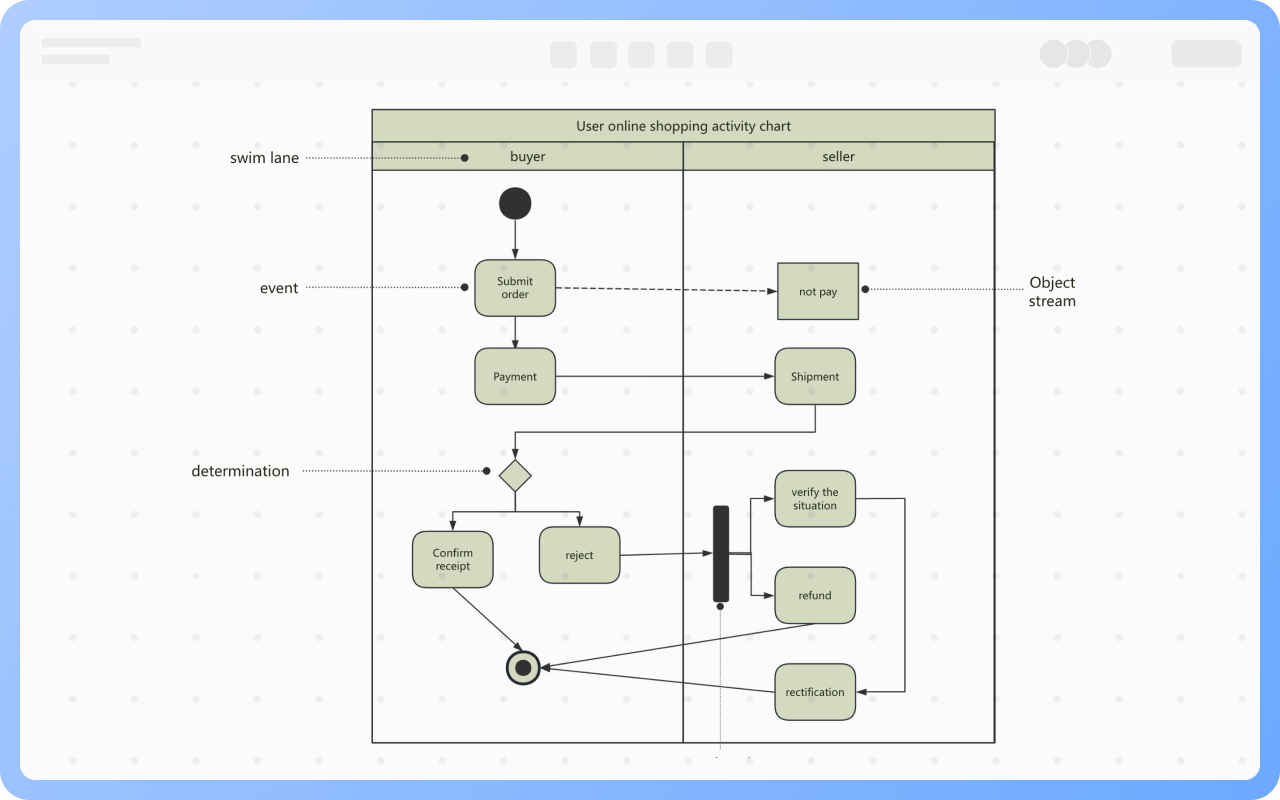

Titik Awal: Sebuah diagram aktivitas dimulai dengan menggambar titik awal yang diwakili oleh lingkaran penuh.

Aktivitas: Mewakili langkah operasi atau tugas dalam proses sistem atau bisnis, diwakili oleh persegi panjang dengan sudut membulat, dengan nama aktivitas ditulis di dalamnya.

Pemutusan: Diwakili oleh bentuk belah ketupat, juga disebut sebagai percabangan dan penggabungan, satu pemutusan memiliki satu jalur masuk dan dua atau lebih jalur keluar.

Sinkronisasi: Diwakili oleh persegi panjang sempit yang diisi, juga disebut sebagai percabangan dan penggabungan, digunakan untuk menggambarkan proses paralel, percabangan digunakan untuk menunjukkan dimulainya aktivitas paralel, sementara penggabungan digunakan untuk menunjukkan berakhirnya aktivitas paralel.

Aliran Objek: Diwakili oleh kotak persegi panjang untuk menunjukkan sebuah objek, menggunakan panah garis putus-putus untuk menunjukkan hubungan ketergantungan antara aktivitas dan objek.

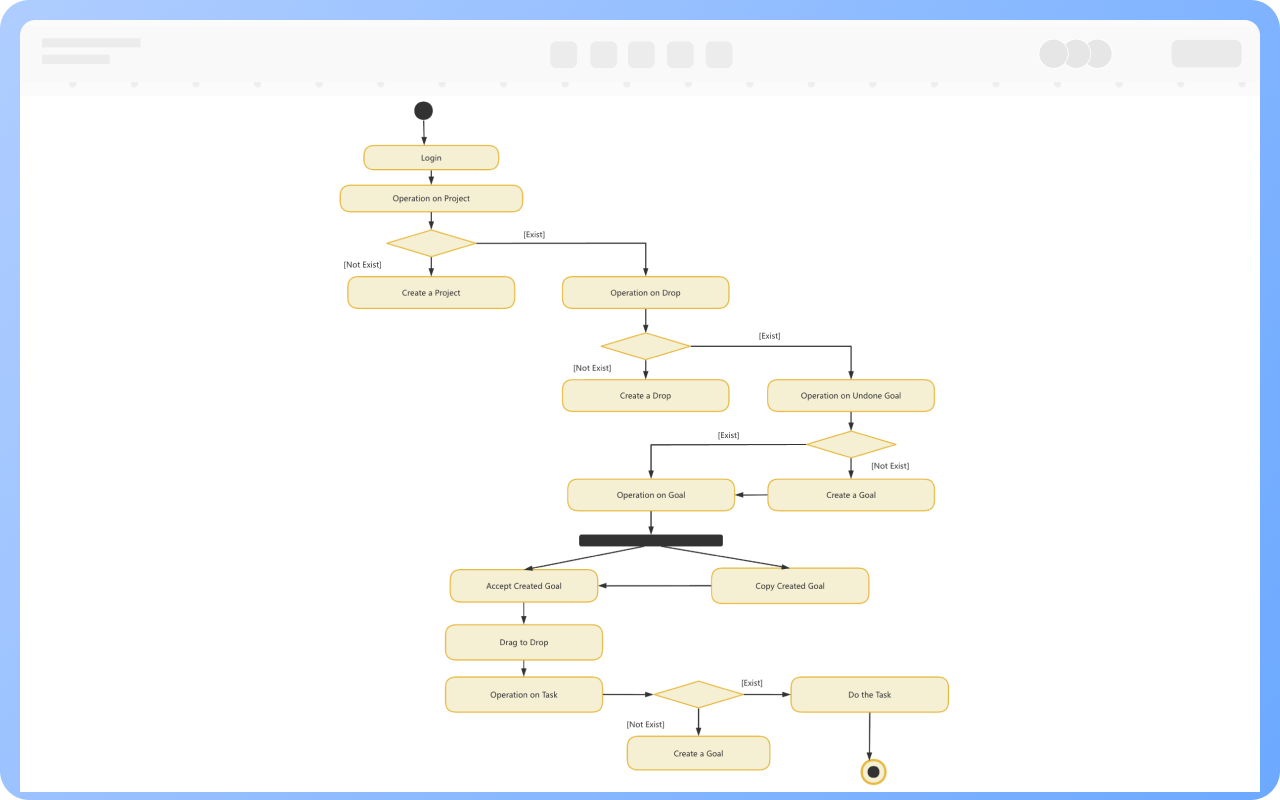

Semua node aktivitas harus memiliki tingkat detail yang kurang lebih sama:

“Masuk ke sistem” dan “Klik tombol” muncul bersamaan, ini salah.

“Isi nama pengguna dan kata sandi”->“Verifikasi identitas”->“Masuk ke antarmuka utama”, ini benar.

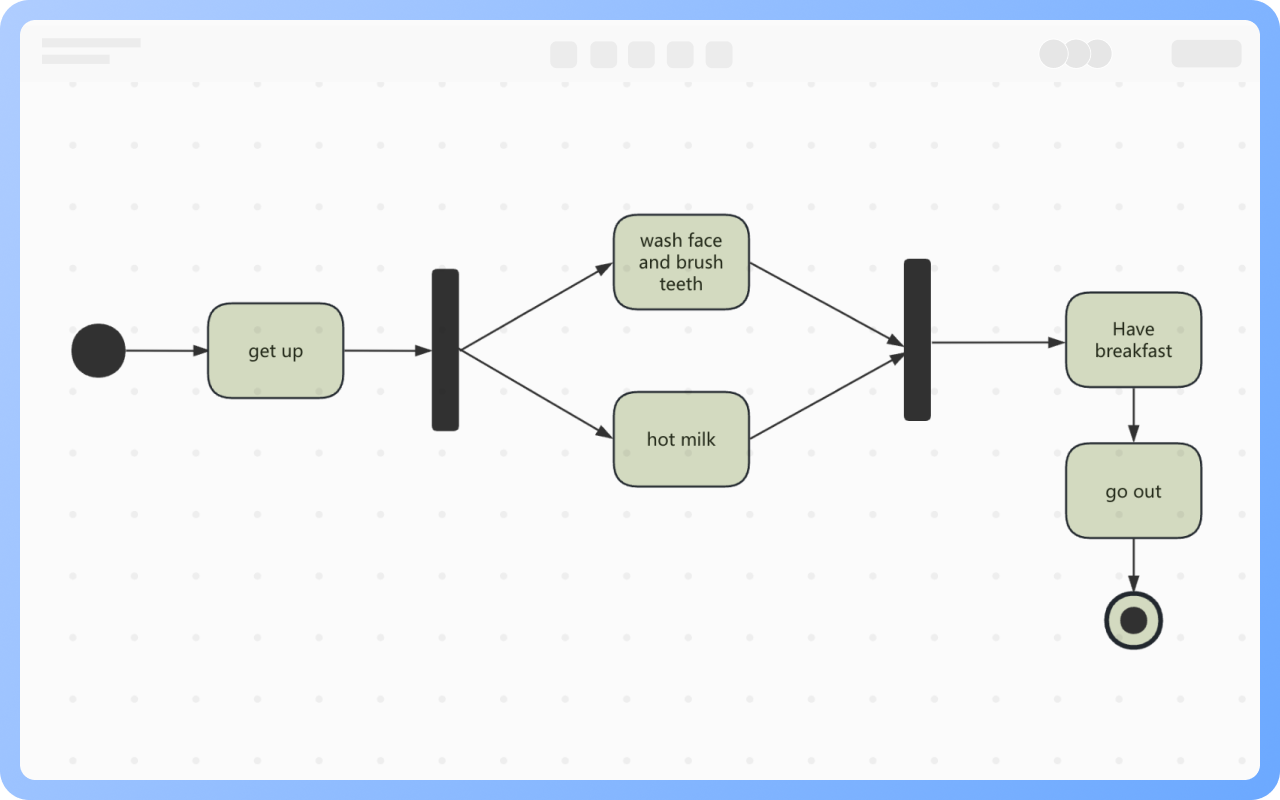

Pada saat yang sama, ada dua atau lebih aliran kontrol bersamaan, percabangan menunjukkan bahwa satu aliran kontrol dipecah menjadi dua atau lebih aliran kontrol bersamaan, penggabungan menunjukkan bahwa dua atau lebih aliran kontrol bersamaan disinkronkan di sini.

Dalam diagram aktivitas, gunakan batang sinkronisasi untuk menjelaskan situasi percabangan dan penggabungan aliran kontrol ini, batang sinkronisasi diwakili oleh persegi panjang sempit yang diisi.

Pemodelan Proses Bisnis: Persetujuan pembelian, proses cuti

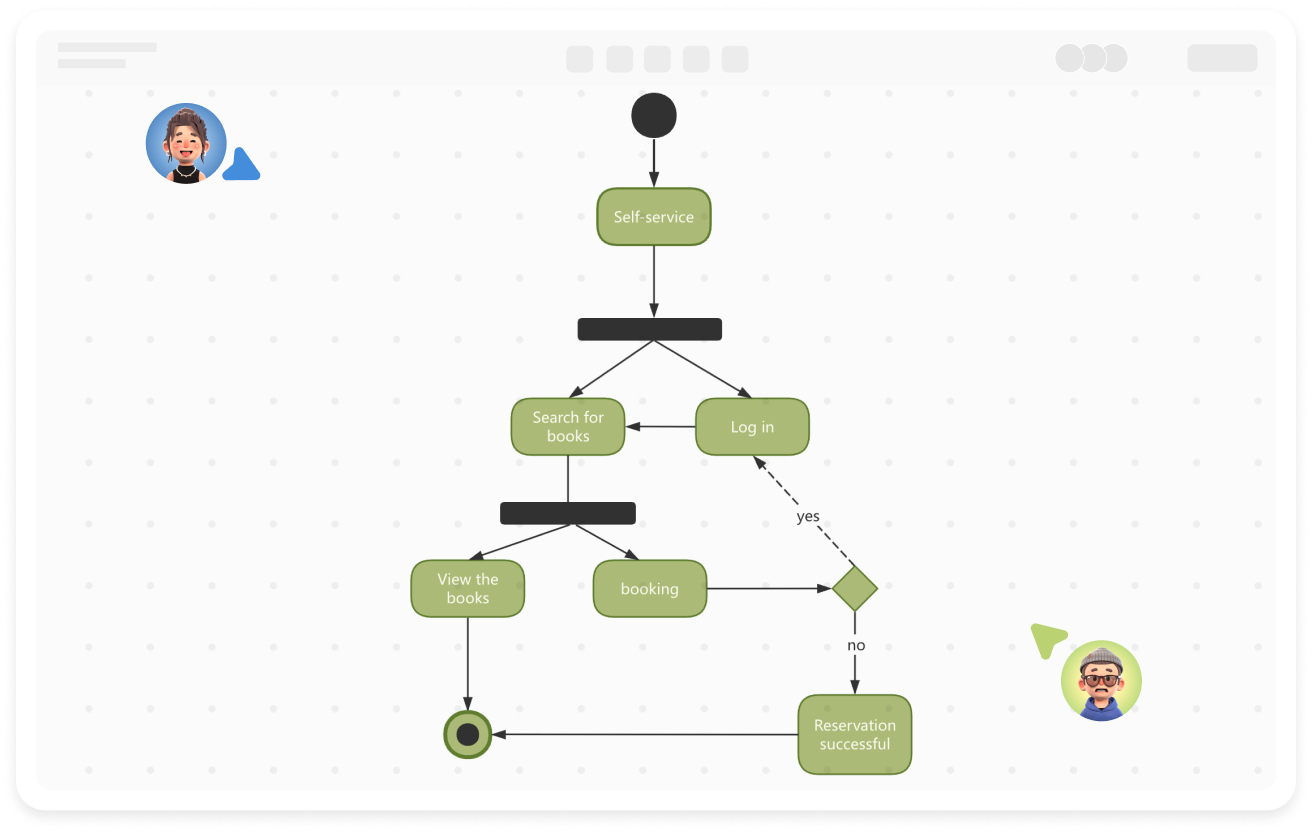

Pemodelan Aliran Operasi Fungsi Sistem: Masuk, pemesanan, pembuatan laporan

Pemodelan Perilaku Kelas (bekerja sama dengan diagram status): Proses pendaftaran pengguna, proses pemrosesan pesanan

Pemodelan Perilaku Paralel atau Kolaboratif: Kolaborasi multithread, distribusi tugas

1, Jaga agar gambar tetap sederhana, hindari penumpukan yang terlalu dalam

2, Jelaskan pelaksana setiap tindakan

3, Gunakan struktur keputusan dan paralel secara wajar

4, Dapat digunakan bersama dengan diagram UML lainnya
