O diagrama de atividades expressa-se com foco na atividade, usando retângulos com cantos arredondados para representar atividades. Normalmente, não se escreve conteúdo nas linhas de transição, exceto ao fazer julgamentos, quando a condição deve ser escrita na linha.

O diagrama de estados expressa-se com foco no estado, usando retângulos com cantos arredondados para representar estados. O conteúdo escrito na linha de transição corresponde à atividade no diagrama de atividades.

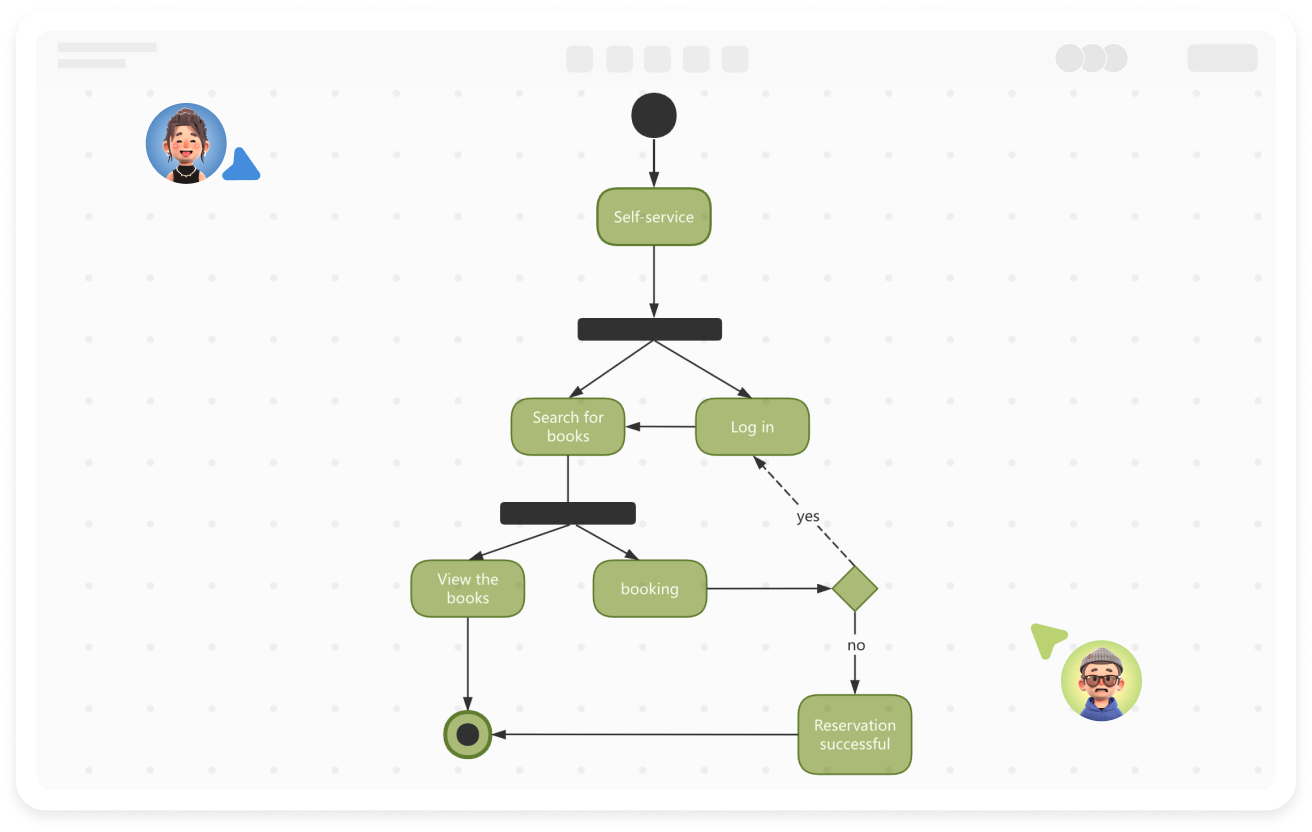

Ponto de Início: Um diagrama de atividades começa desenhando um ponto de início, representado por um círculo sólido.

Atividade: Representa uma etapa ou tarefa de operação no sistema ou processo de negócios, representada por um retângulo com cantos arredondados, com o nome da atividade escrito dentro.

Decisão: Representada por um losango, também conhecida como ramificação e junção, uma decisão tem um caminho de entrada e dois ou mais caminhos de saída.

Sincronização: Representada por um retângulo estreito sólido, também conhecida como bifurcação e junção, usada para descrever processos paralelos. A ramificação indica o início de atividades paralelas, enquanto a junção indica o fim de atividades paralelas.

Raia: As raias agrupam atividades ou ações de acordo com o objeto executor, cada grupo é separado por uma raia. Assim, descreve claramente a transferência de atividades ou ações e expressa claramente quem realiza essas atividades ou ações.

A granularidade de todos os nós de atividade deve ser aproximadamente a mesma:

“Entrar no sistema” e “Clicar no botão” aparecendo ao mesmo tempo está errado.

“Preencher nome de usuário e senha” -> “Verificar identidade” -> “Entrar na interface principal”, isso está correto.

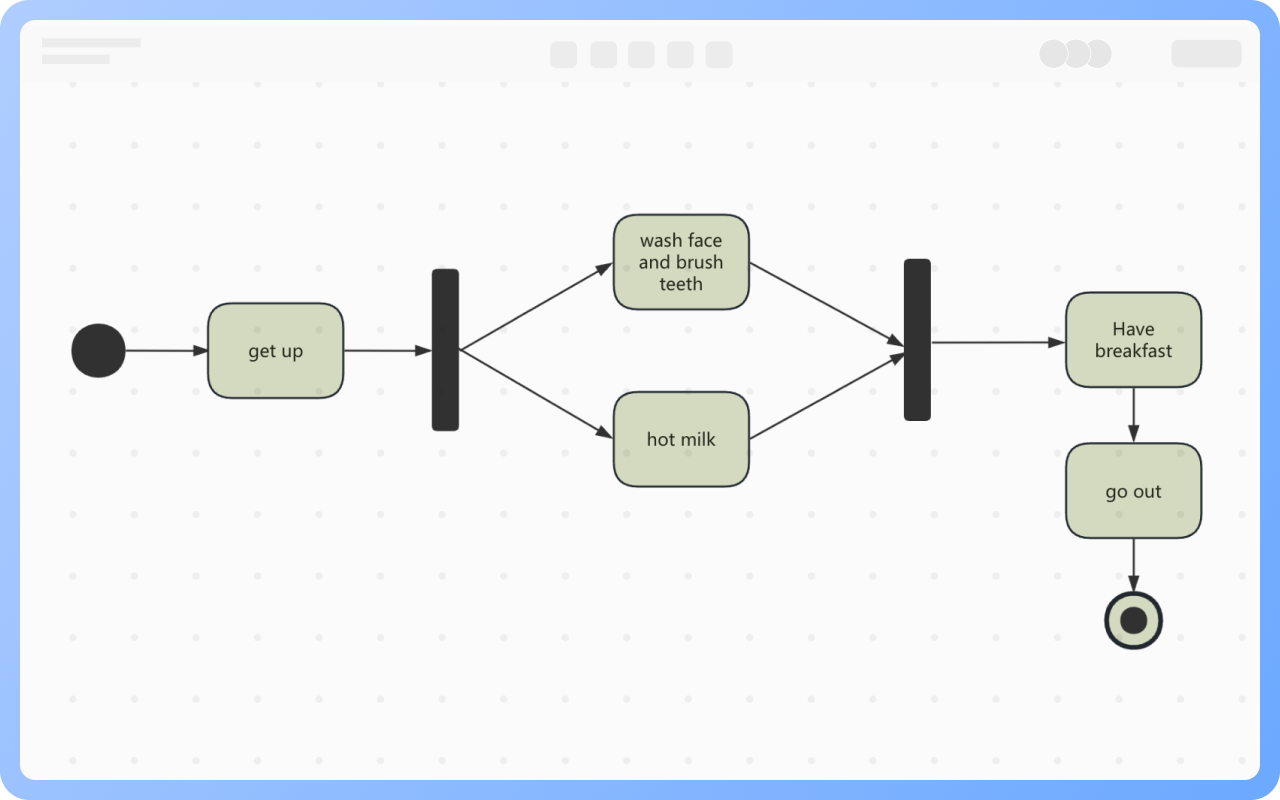

Em um momento, há dois ou mais fluxos de controle concorrentes. A bifurcação representa a decomposição de um fluxo de controle em dois ou mais fluxos de controle concorrentes, e a junção representa a sincronização de dois ou mais fluxos de controle concorrentes.

No diagrama de atividades, usa-se a barra de sincronização para explicar a situação de bifurcação e junção desses fluxos de controle. A barra de sincronização é representada por um retângulo estreito sólido.

Modelagem de Processo de Negócios: Aprovação de compras, processo de licença

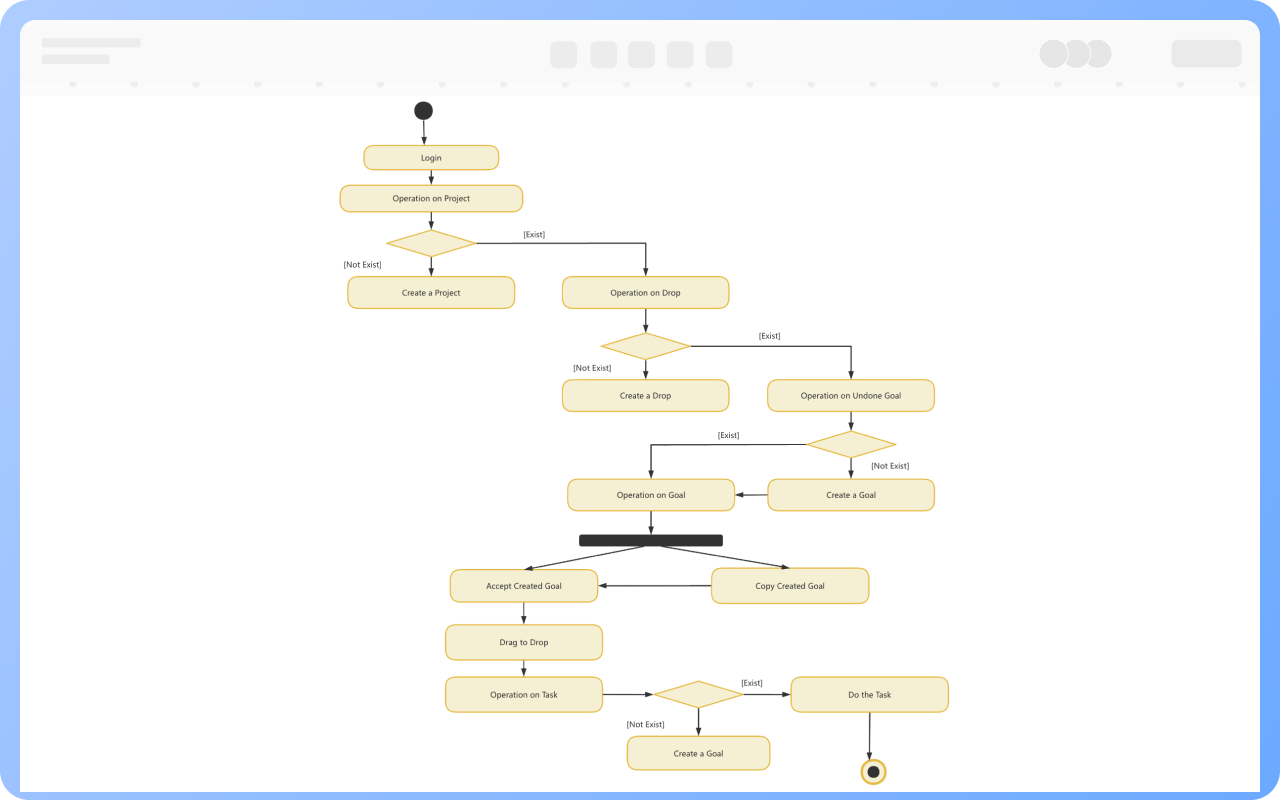

Modelagem de Fluxo de Operação de Função do Sistema: Login, fazer pedido, geração de relatórios

Modelagem de Comportamento de Classe (combinado com diagrama de estados): Processo de registro de usuário, processo de processamento de pedidos

Modelagem de Comportamento Concorrente ou Colaborativo: Colaboração multithread, distribuição de tarefas

1, Mantenha o gráfico simples, evite aninhamento excessivo

2, Especifique claramente o executor de cada ação

3, Use estruturas de decisão e concorrência de forma razoável

4, Pode ser usado em conjunto com outros diagramas UML
