O diagrama de pacotes é composto por pacotes e as relações entre eles, exibindo a dependência entre os vários módulos do sistema através da descrição dessas relações.
O pacote é um mecanismo de organização e gestão dos elementos do modelo UML, agrupando elementos de modelo conceitualmente semelhantes ou relacionados em um pacote, formando módulos com diversas funcionalidades ou propósitos, e permitindo controlar a visibilidade dos elementos dentro do pacote, facilitando uma melhor compreensão de sistemas complexos.
Qualquer elemento UML pode ser agrupado em um pacote, portanto, classes, objetos, casos de uso, componentes, nós, instâncias de nós, etc., podem ser organizados em pacotes, tornando a organização dos inúmeros elementos contidos no modelo UML do mundo real mais fácil de gerenciar.

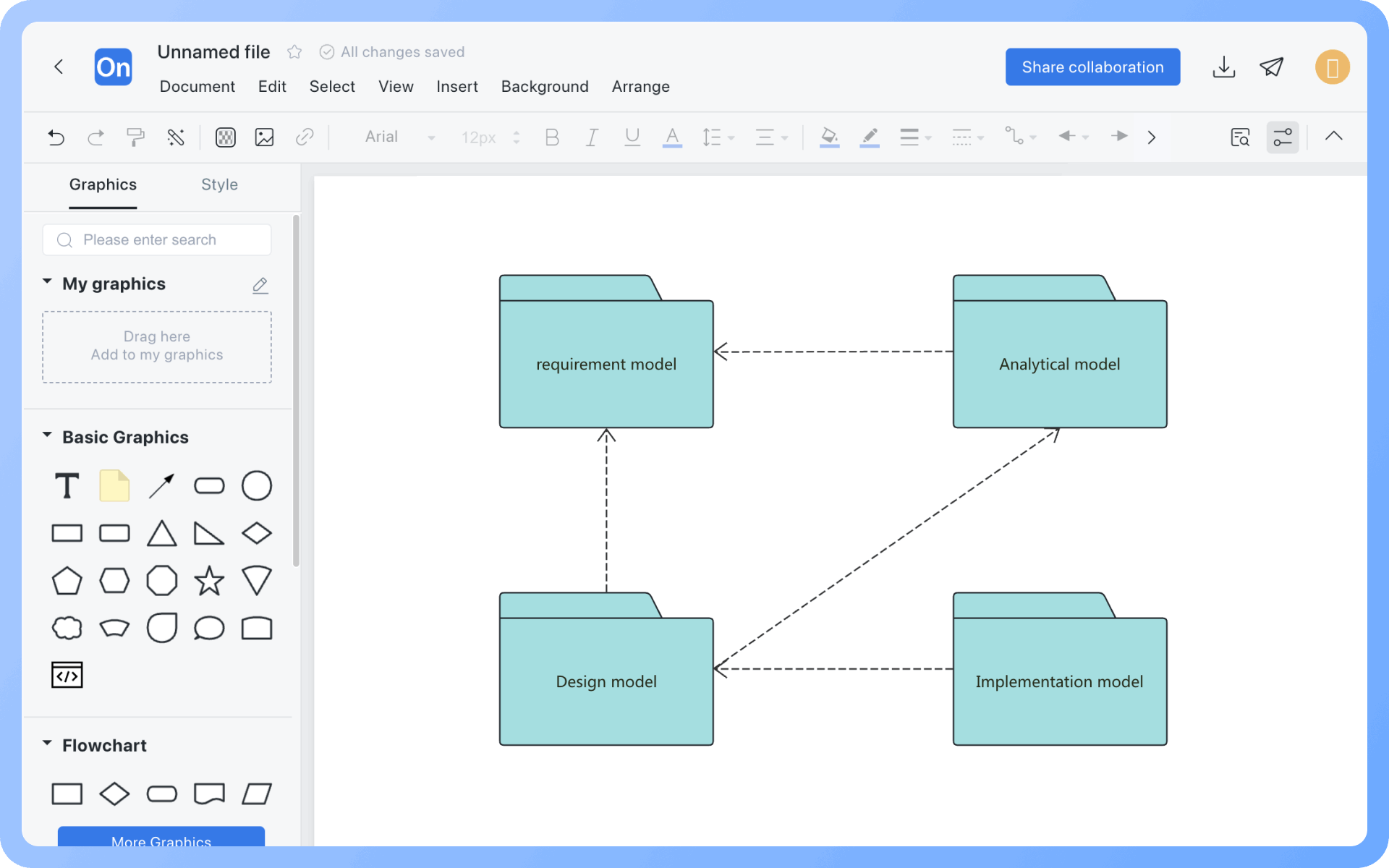

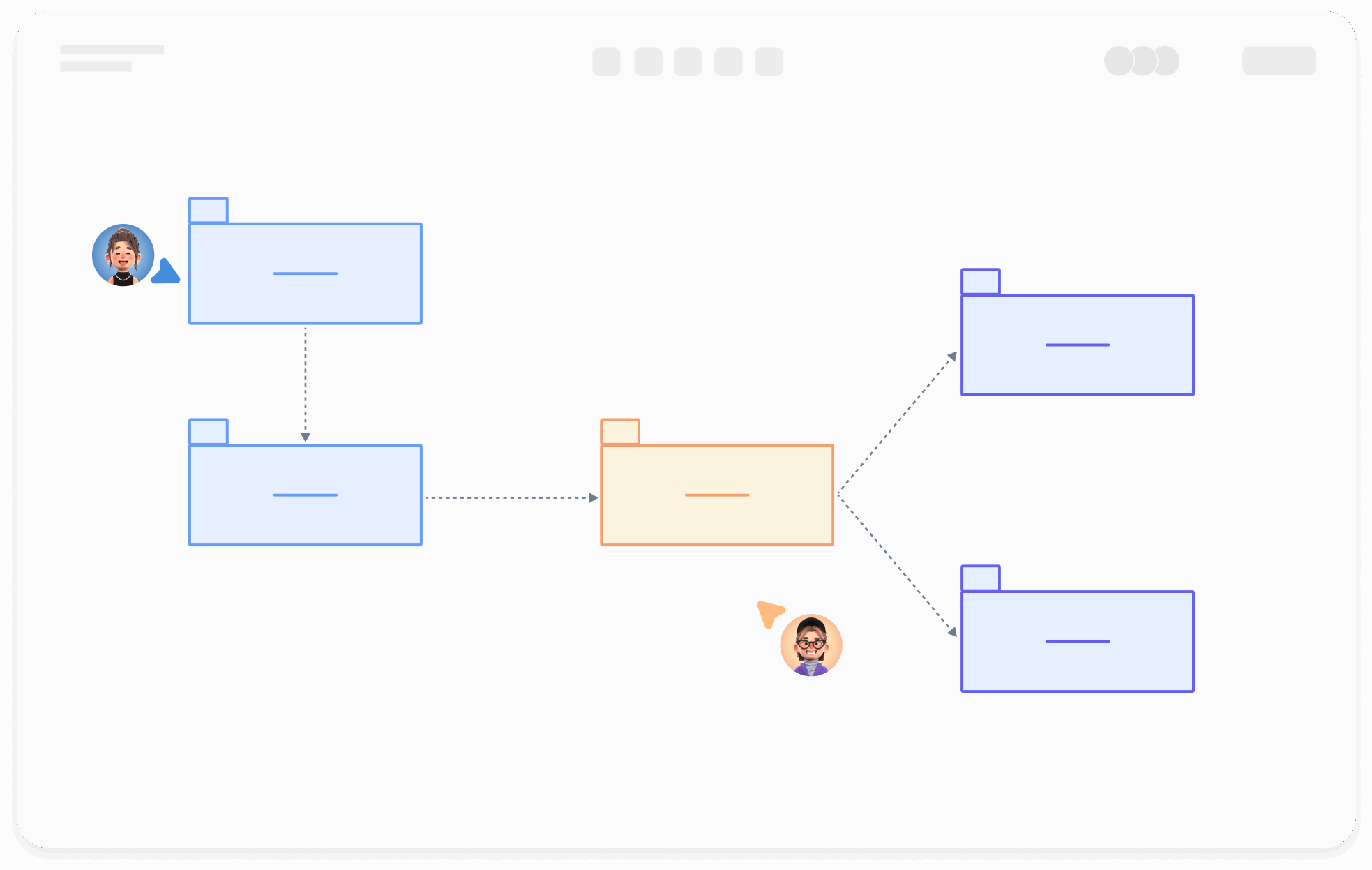

Colaboração em tempo real multiutilizador com links partilháveis para transferência instantânea
Gera automaticamente gráficos a partir de texto com melhorias de estilo
Temas predefinidos com personalização completa
Suporta ícones, imagens, etiquetas, fórmulas LaTeX, blocos de código, links, anexos
Exportar: PNG, VISIO, PDF, SVG | Importar: VISIO, Mermaid
Armazenamento cloud em tempo real, sincronização multi-dispositivo, histórico de versões e segurança de dados

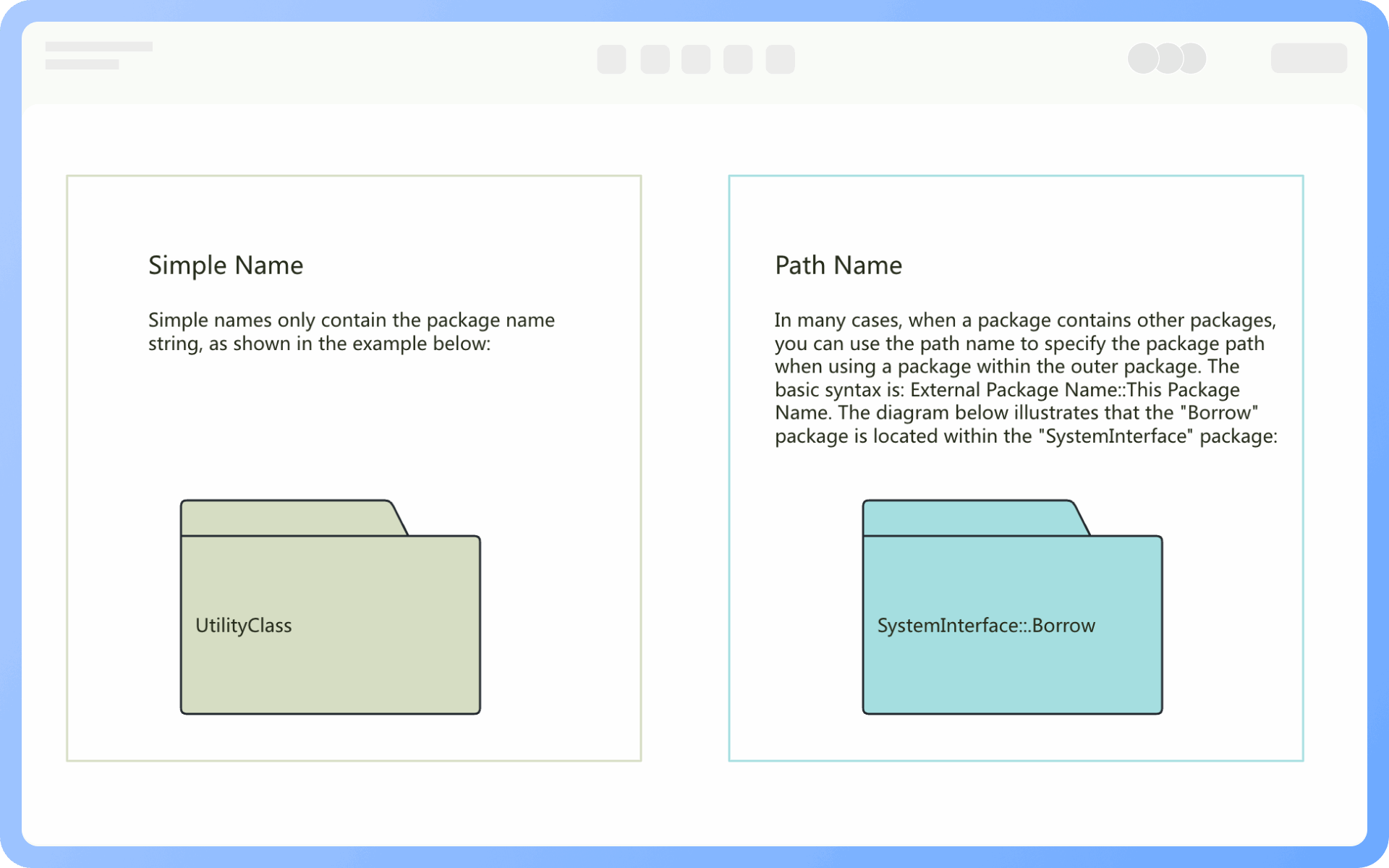

Em um mesmo nível, cada pacote deve ter um nome diferente dos outros pacotes. O nome do pacote pode ter duas formas:
Nome simples: O nome simples usa apenas a string do nome do pacote;
Nome de caminho: Em muitos casos, um pacote contém outros pacotes, então o nome do pacote externo é usado para indicar o caminho do pacote. A sintaxe básica é: [Nome do pacote externo::Nome deste pacote].
Um pacote é um mecanismo de agrupamento, então ele pode conter qualquer elemento UML, como classes, objetos, casos de uso, interfaces, componentes, nós, etc. Também pode conter outros pacotes, diagramas de caso de uso, diagramas de colaboração, diagramas de sequência, etc.

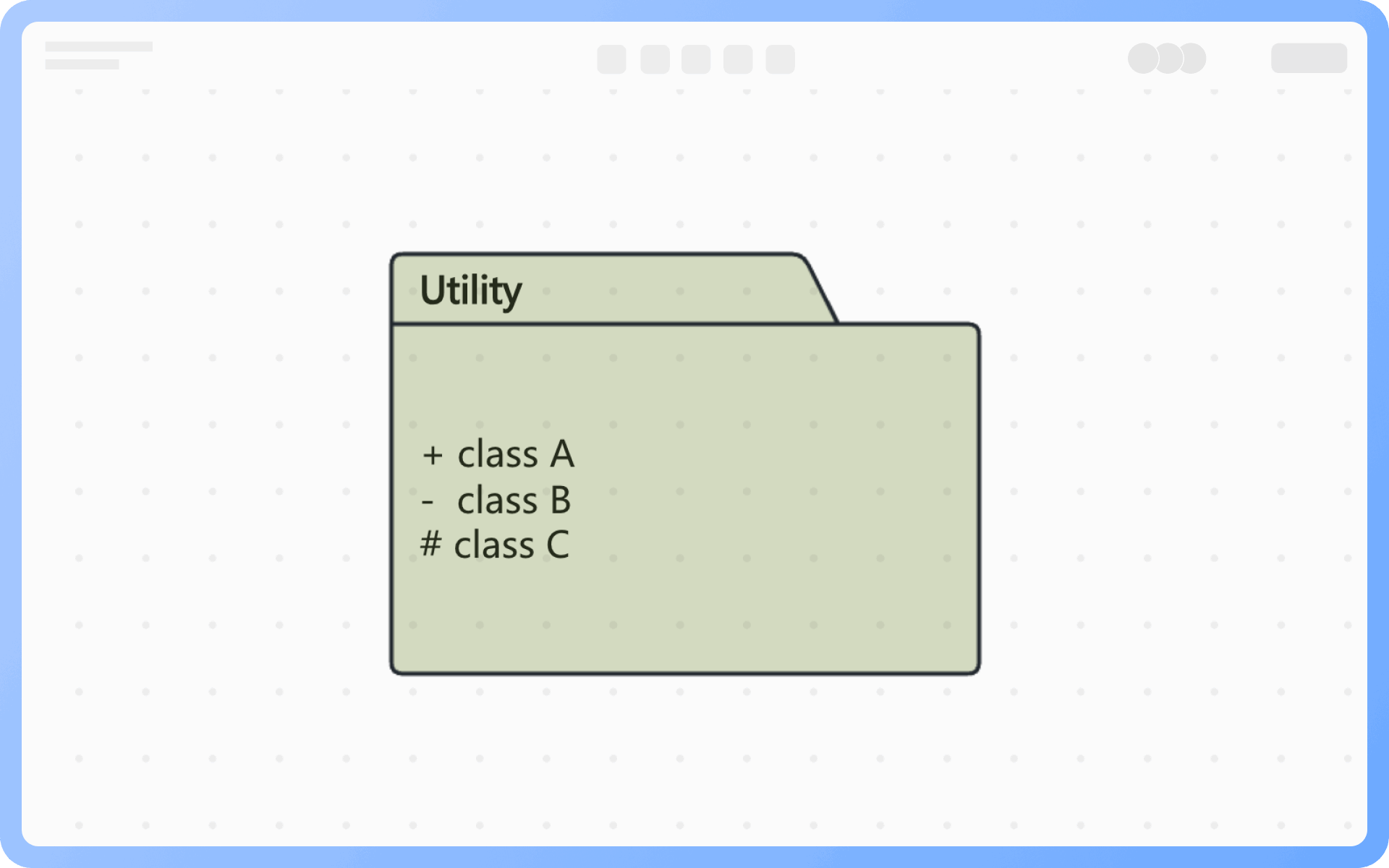

A visibilidade dos elementos dentro do pacote refere-se à permissão de acesso dos elementos externos ao pacote, comumente há três tipos de permissões: público, privado, protegido.

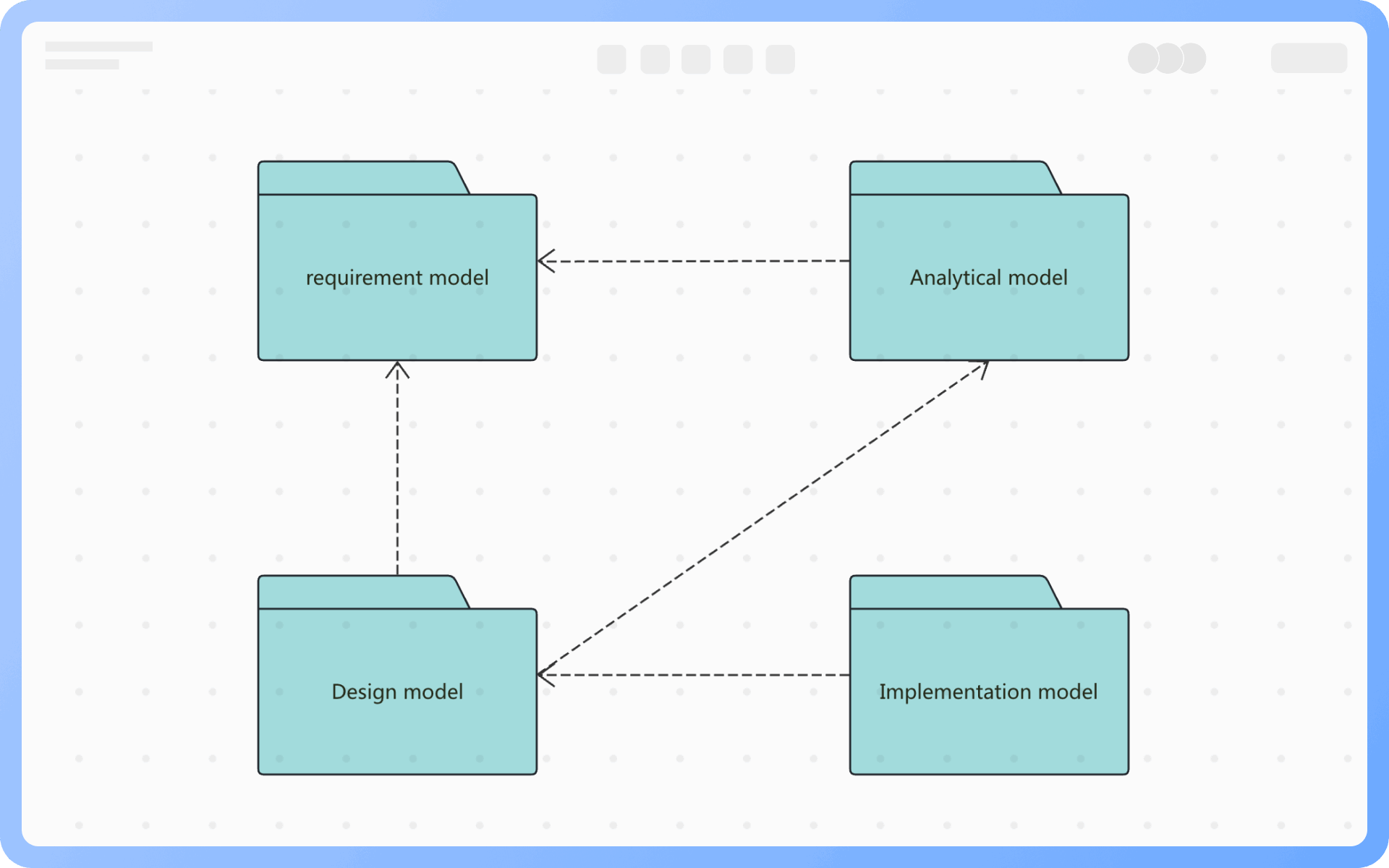

Relação de dependência: A relação de dependência entre pacotes refere-se à existência de dependência entre vários elementos dentro de dois pacotes. A dependência é representada por uma seta tracejada, a seta aponta do pacote dependente para o pacote do qual depende. A relação de dependência entre pacotes pode ser generalização, implementação, importação, etc.
Relação de generalização: A relação de generalização entre pacotes é semelhante à relação de generalização entre classes. Essa relação de generalização significa que o pacote especial pode substituir elementos do pacote geral e pode adicionar novos elementos. Na realidade, a generalização entre pacotes também é uma forma de dependência.

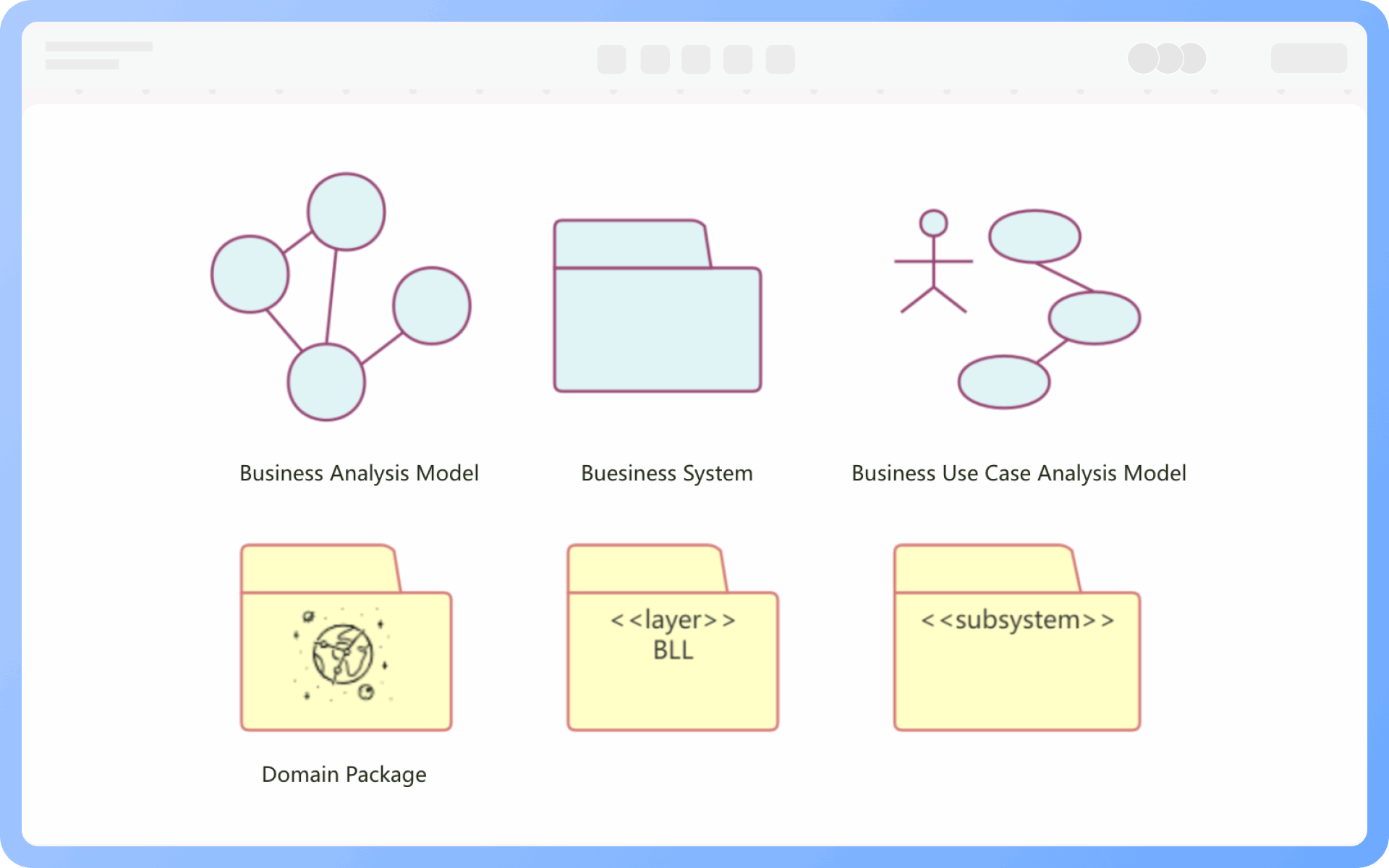

Os estereótipos de pacotes comuns são 6: modelo de análise de negócios, sistema de negócios, modelo de análise de caso de uso de negócios, pacote de domínio, camada e subsistema. De acordo com a necessidade, pode-se escolher o estereótipo correspondente, permitindo identificar rapidamente a função do pacote.
1, Gerenciar a complexidade de sistemas grandes
2, Refletir a estrutura modular do sistema
3, Representar as relações de dependência e interface entre módulos
4, Facilitar a colaboração em equipe e divisão de módulos

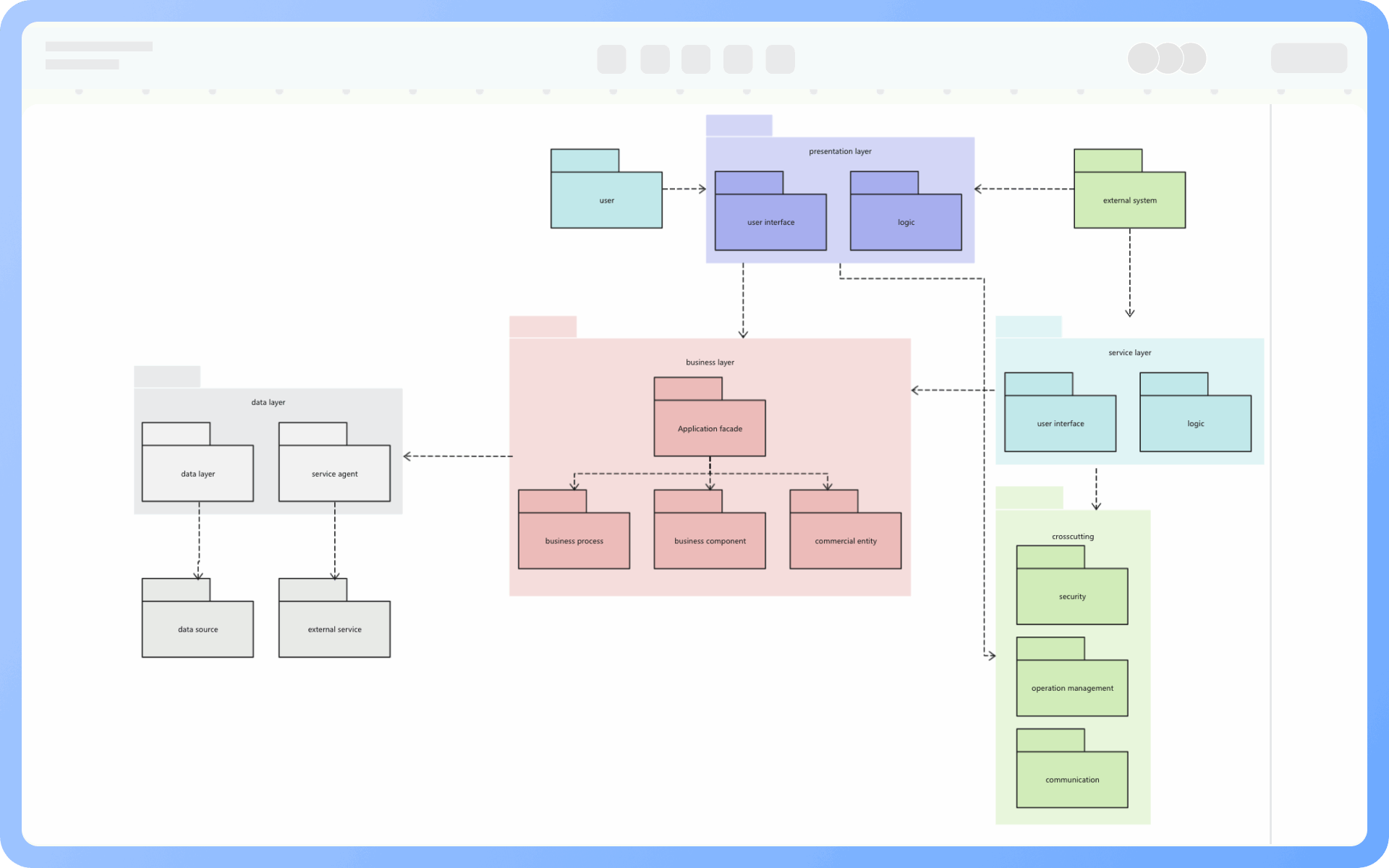

1, Modelagem em camadas de sistemas grandes
Representar a arquitetura em camadas, como a relação de dependência entre a camada de apresentação, camada de negócios, e camada de acesso a dados.
2, Colaboração em equipe e divisão de módulos
Antes do desenvolvimento, use o diagrama de pacotes para dividir os módulos de responsabilidade, clarificando a direção da dependência entre pacotes, evitando dependências circulares.
3, Alinhamento de código e modelo
Em linguagens como Java, C++, etc., “pacote” ou “namespace” tem uma boa relação de mapeamento com o diagrama de pacotes UML, sendo adequado para modelagem de estrutura de código.
4, Refatoração e otimização de design
Por meio da análise do diagrama de pacotes, identificar problemas de alto acoplamento e baixa coesão, ajustando assim a divisão dos módulos.
Não há restrições para elementos dentro de um pacote. Um pacote é um mecanismo de agrupamento, então ele pode conter qualquer elemento em UML, como classes, casos de uso, interfaces, componentes, nós, etc. Também pode conter outros pacotes, diagramas de casos de uso, diagramas de colaboração, diagramas de sequência, etc.
Não, um elemento só pode pertencer a um pacote.
No mesmo nível, cada pacote deve ter um nome diferente dos outros pacotes.
1. Evitar dependências cíclicas entre pacotes;
2. Os nomes dos pacotes devem ser simples e descritivos.
O diagrama de pacotes é usado para organizar e agrupar elementos em um diagrama de classes, como classes, interfaces, subsistemas, etc., enfatizando a estrutura hierárquica lógica.
Já o diagrama de classes é usado para descrever as relações estruturais entre classes, focando nos detalhes das próprias classes.
Sim, o diagrama de pacotes suporta estrutura de aninhamento de pacotes, usada para representar subpacotes dentro de um pacote, frequentemente utilizada para expressar a estrutura em camadas de sistemas complexos.
Normalmente, diagramas de pacotes usam principalmente relações de dependência, mas se necessário, pode-se combinar com outros diagramas (como diagramas de componentes) para expressar semânticas de implementação, importação, etc. Em diagramas de pacotes padrão, geralmente não é recomendado usar uma mistura de vários tipos de relações.
1. Baixo acoplamento e alta coesão: minimizar as relações de dependência entre pacotes para aumentar a independência;
2. Direção de dependência clara: manter a unidirecionalidade das dependências, evitando dependências cíclicas;
3. Design em camadas: dividir pacotes de acordo com os níveis de arquitetura, camadas comuns: camada de apresentação → camada de lógica de negócios → camada de acesso a dados;
4. Encapsular a estrutura interna: expor apenas as classes ou interfaces necessárias, escondendo detalhes de implementação;
5. Usar comentários e rótulos para explicar relações: como <
