Sơ đồ gói bao gồm các gói và các mối quan hệ giữa các gói, trình bày sự phụ thuộc giữa các mô đun khác nhau của hệ thống thông qua mô tả các mối quan hệ giữa các gói.
Một gói là một cơ chế để tổ chức và quản lý các thành phần mô hình khác nhau trong UML. Nó tổ chức các thành phần mô hình có liên quan và tương đồng về mặt khái niệm thành một gói, tạo thành các mô đun với các chức năng hoặc mục đích khác nhau, và có thể kiểm soát khả năng hiển thị của các thành phần trong gói để giúp mọi người hiểu rõ hơn về các hệ thống phức tạp.
Bất kỳ thành phần UML nào cũng có thể được nhóm thành một gói, nên các lớp, các đối tượng, các trường hợp sử dụng, các thành phần, các nút, các thực thể nút, v.v., có thể được tổ chức thành các gói, làm cho việc tổ chức các thành phần vô số trong một mô hình UML thực tế trở nên dễ dàng hơn để quản lý.

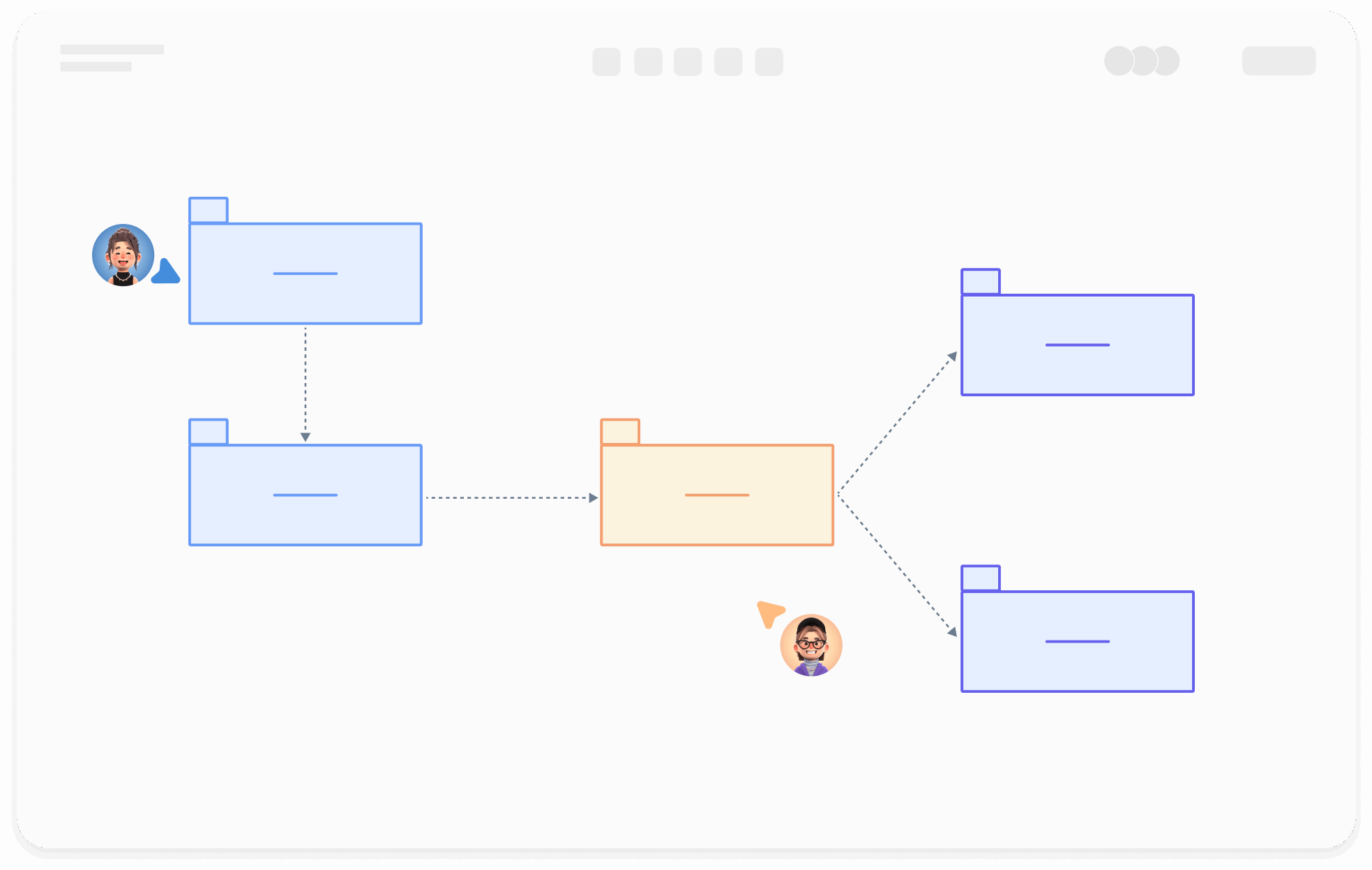

Cộng tác đa người dùng thời gian thực với liên kết chia sẻ để chuyển thông tin ngay lập tức
Tạo đồ họa tự động từ văn bản với cải tiến phong cách
Chủ đề dựng sẵn với tùy chỉnh đầy đủ
Hỗ trợ biểu tượng, hình ảnh, nhãn, công thức LaTeX, khối mã, liên kết, tệp đính kèm
Xuất: PNG, VISIO, PDF, SVG | Nhập: VISIO, Mermaid
Lưu trữ đám mây thời gian thực, đồng bộ đa thiết bị, lịch sử phiên bản và bảo mật dữ liệu

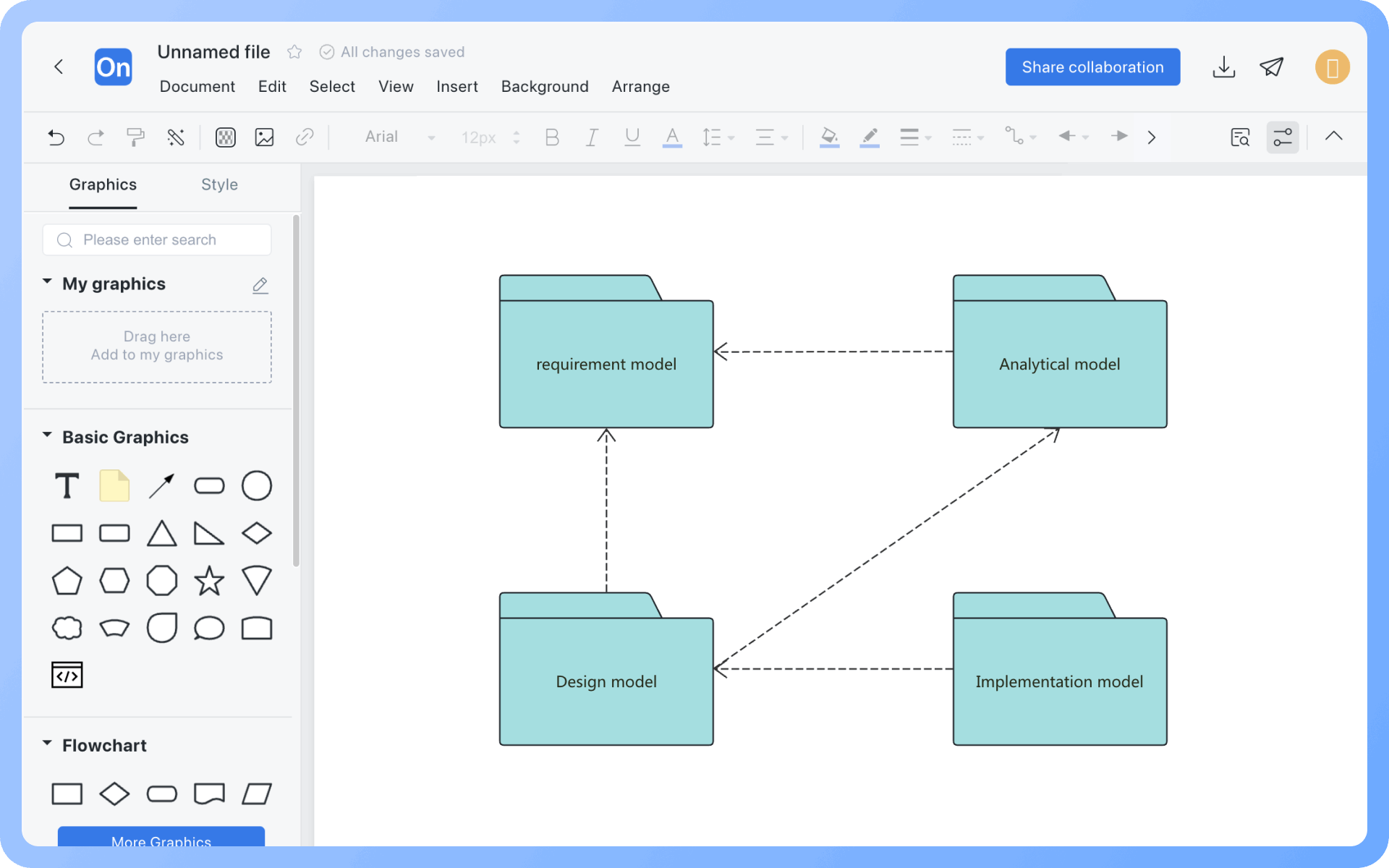

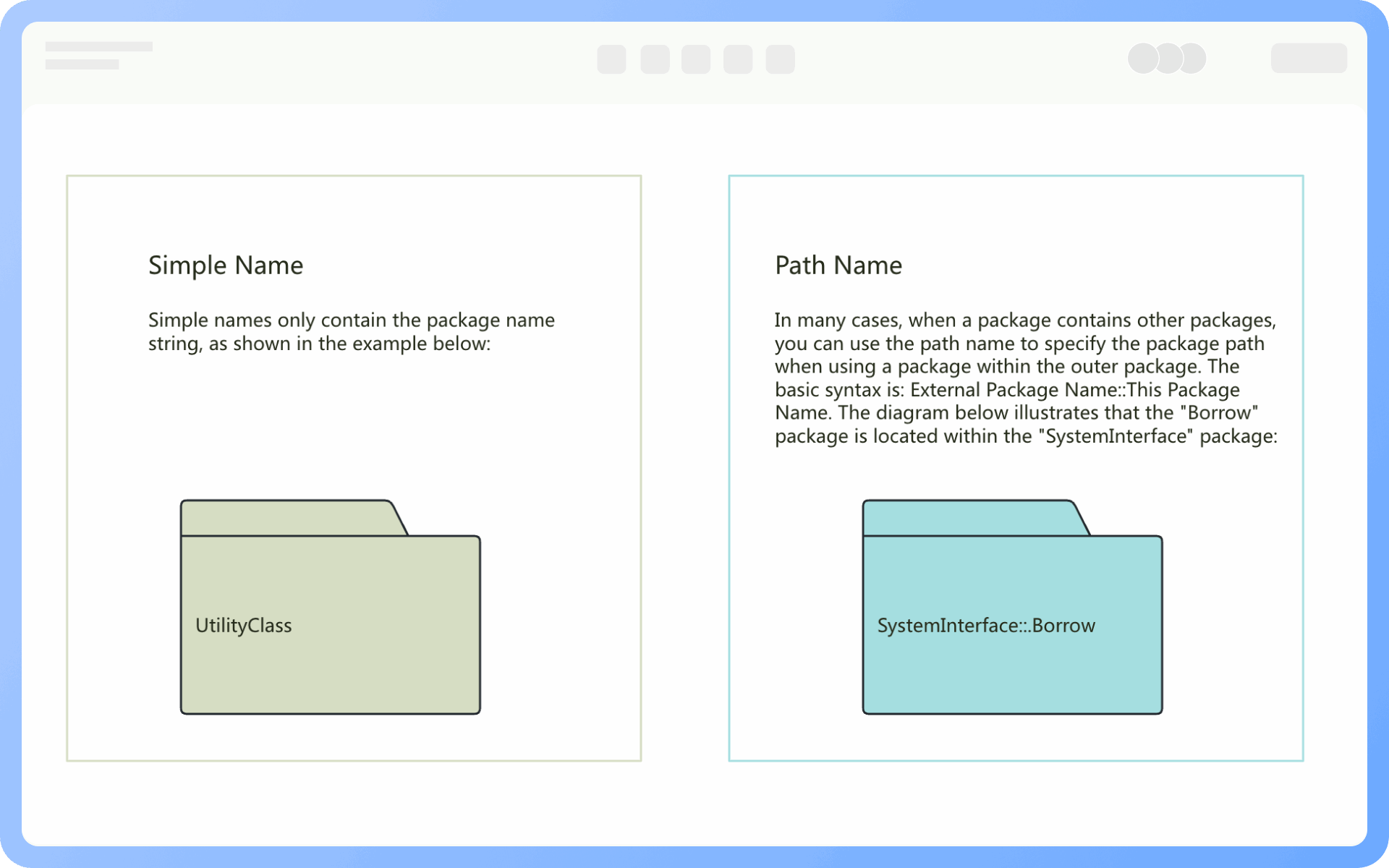

Ở cùng một cấp độ, mỗi gói phải có một tên duy nhất, khác với các gói khác. Tên gói có hai dạng:
Tên đơn giản: Tên đơn giản chỉ sử dụng chuỗi tên của gói;
Tên đường dẫn: Trong nhiều trường hợp, một gói chứa các gói khác, vì vậy tên gói bên ngoài được sử dụng để chỉ đường dẫn của gói. Cú pháp cơ bản là: [Tên Gói Bên Ngoài:: Tên Gói Này].
Gói là một cơ chế nhóm, do đó nó có thể chứa bất kỳ phần tử nào trong UML, chẳng hạn như lớp, đối tượng, trường hợp sử dụng, giao diện, thành phần, nút, v.v. Nó cũng có thể chứa các gói khác, sơ đồ trường hợp sử dụng, sơ đồ cộng tác, sơ đồ trình tự, v.v.

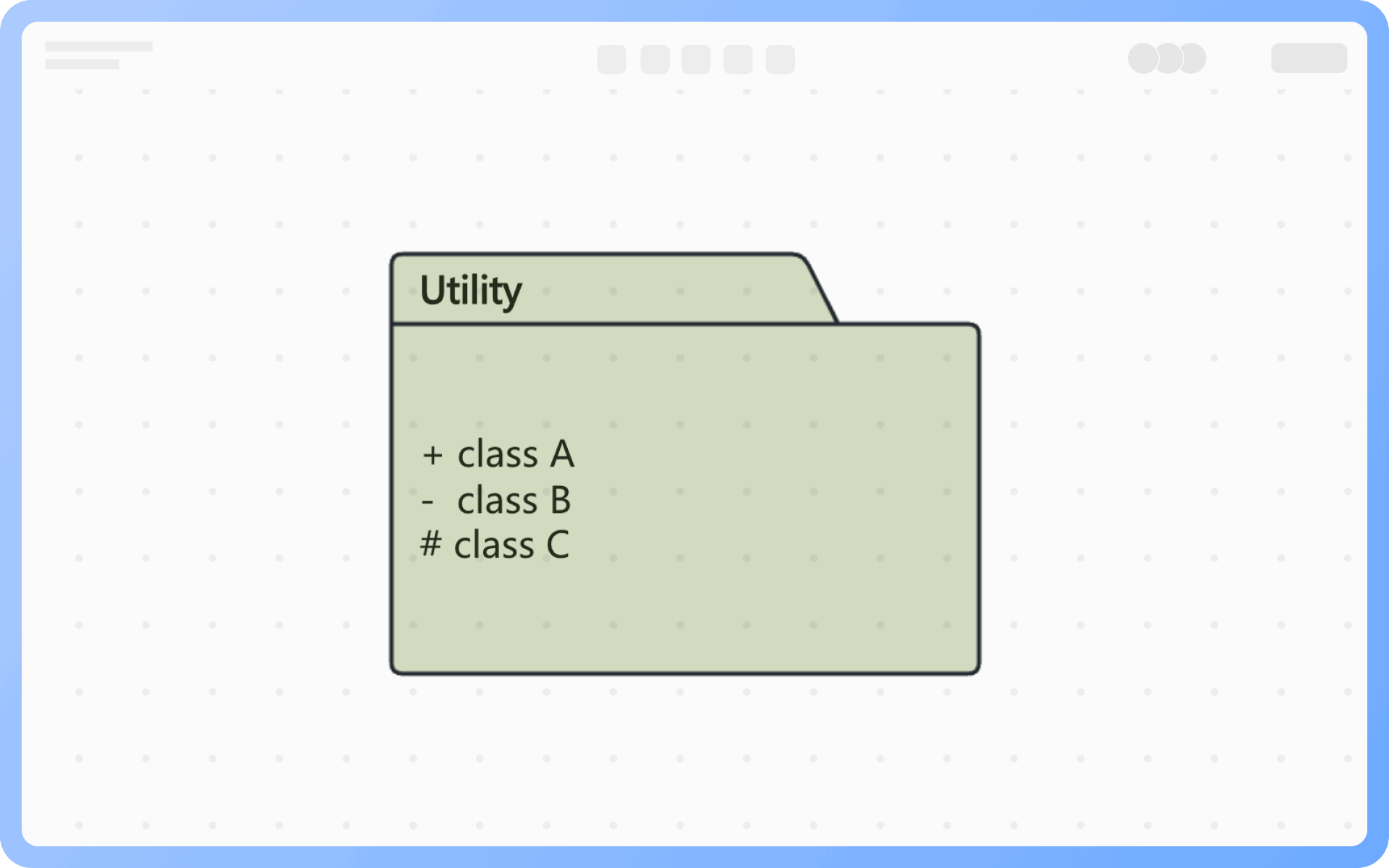

Khả năng hiển thị của các phần tử trong một gói đề cập đến quyền truy cập của các phần tử bên ngoài vào các phần tử bên trong gói. Thông thường có ba quyền: công khai, riêng tư và được bảo vệ.

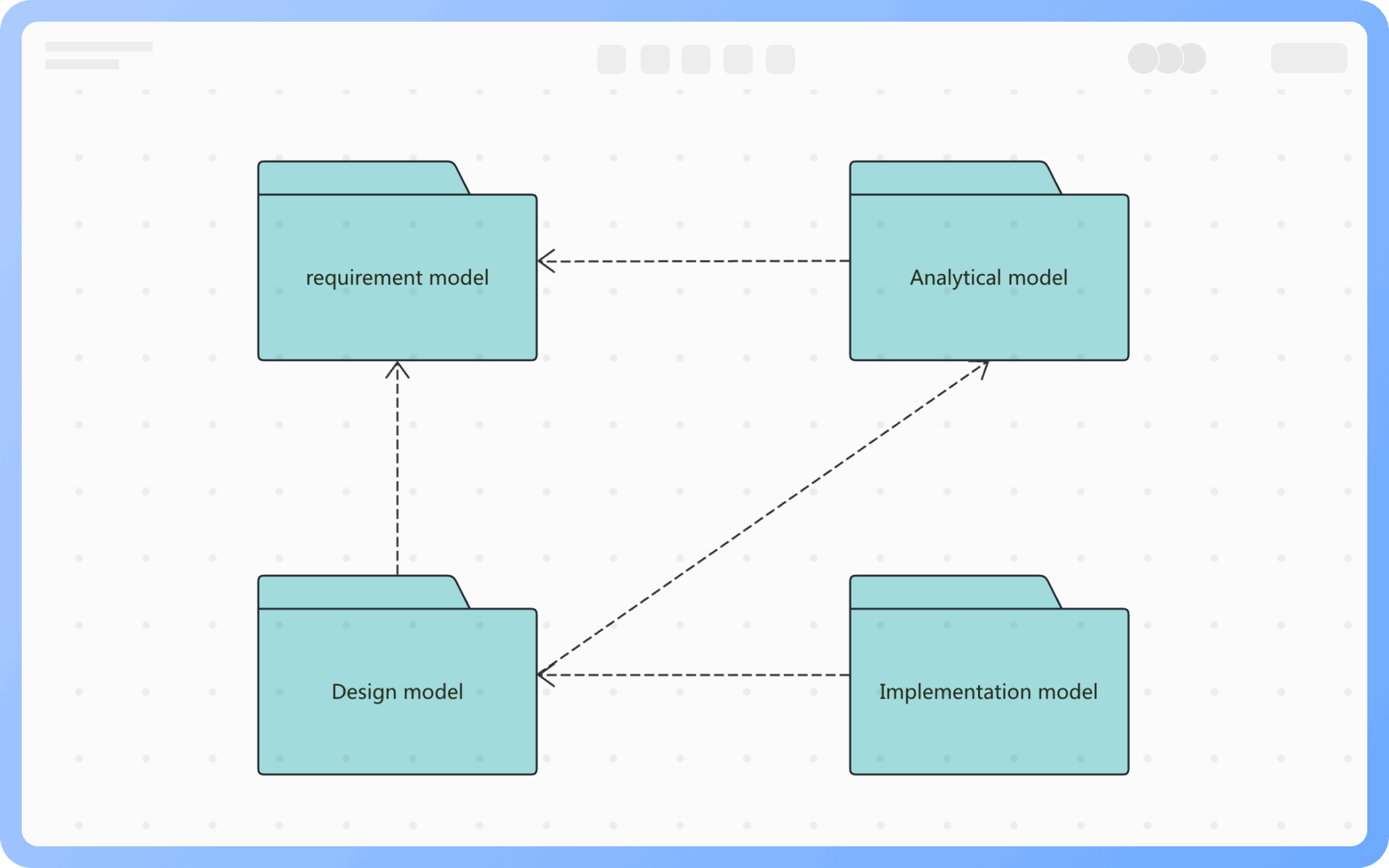

Mối quan hệ phụ thuộc: Mối quan hệ phụ thuộc giữa các gói đề cập đến sự phụ thuộc tồn tại giữa nhiều phần tử trong hai gói. Sự phụ thuộc được biểu diễn bằng một mũi tên nét đứt, mũi tên chỉ từ gói phụ thuộc đến gói mà nó phụ thuộc. Mối quan hệ phụ thuộc giữa các gói có thể là tổng quát hóa, hiện thực hóa, nhập, v.v.
Mối quan hệ tổng quát hóa: Mối quan hệ tổng quát hóa giữa các gói tương tự như mối quan hệ tổng quát hóa giữa các lớp. Mối quan hệ tổng quát hóa này có nghĩa là gói chuyên biệt có thể thay thế các phần tử trong gói chung và có thể thêm các phần tử mới. Trên thực tế, tổng quát hóa giữa các gói cũng là một loại mối quan hệ phụ thuộc.

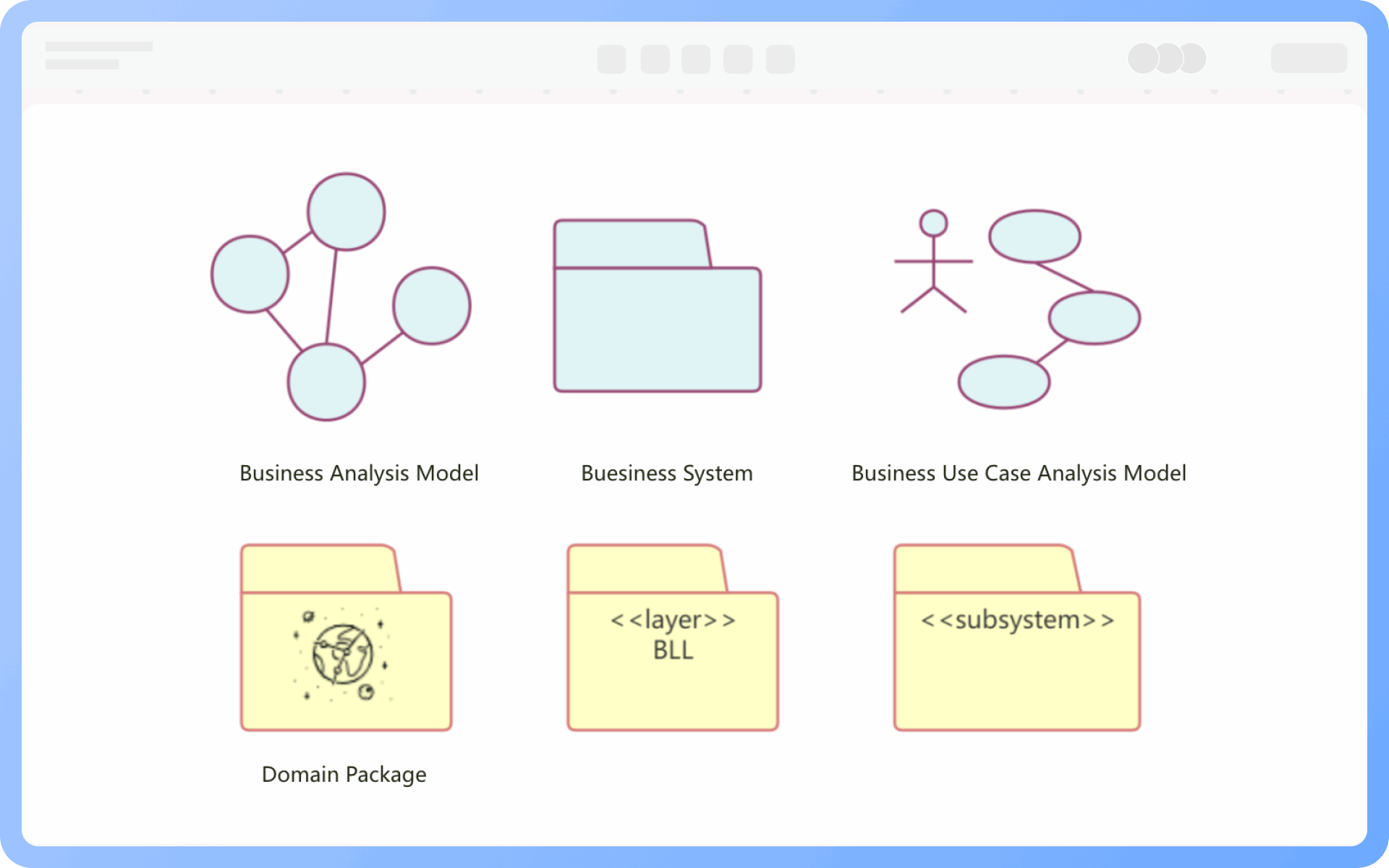

Có 6 loại khuôn mẫu gói phổ biến: mô hình phân tích nghiệp vụ, hệ thống nghiệp vụ, mô hình phân tích trường hợp sử dụng nghiệp vụ, gói miền, lớp và hệ thống con. Bạn có thể chọn khuôn mẫu phù hợp tùy theo nhu cầu để nhanh chóng xác định vai trò của gói.
1. Quản lý sự phức tạp của các hệ thống lớn
2. Phản ánh cấu trúc mô-đun của hệ thống
3. Thể hiện mối quan hệ phụ thuộc và giao diện giữa các mô-đun
4. Tạo điều kiện thuận lợi cho sự hợp tác nhóm và phân chia mô-đun

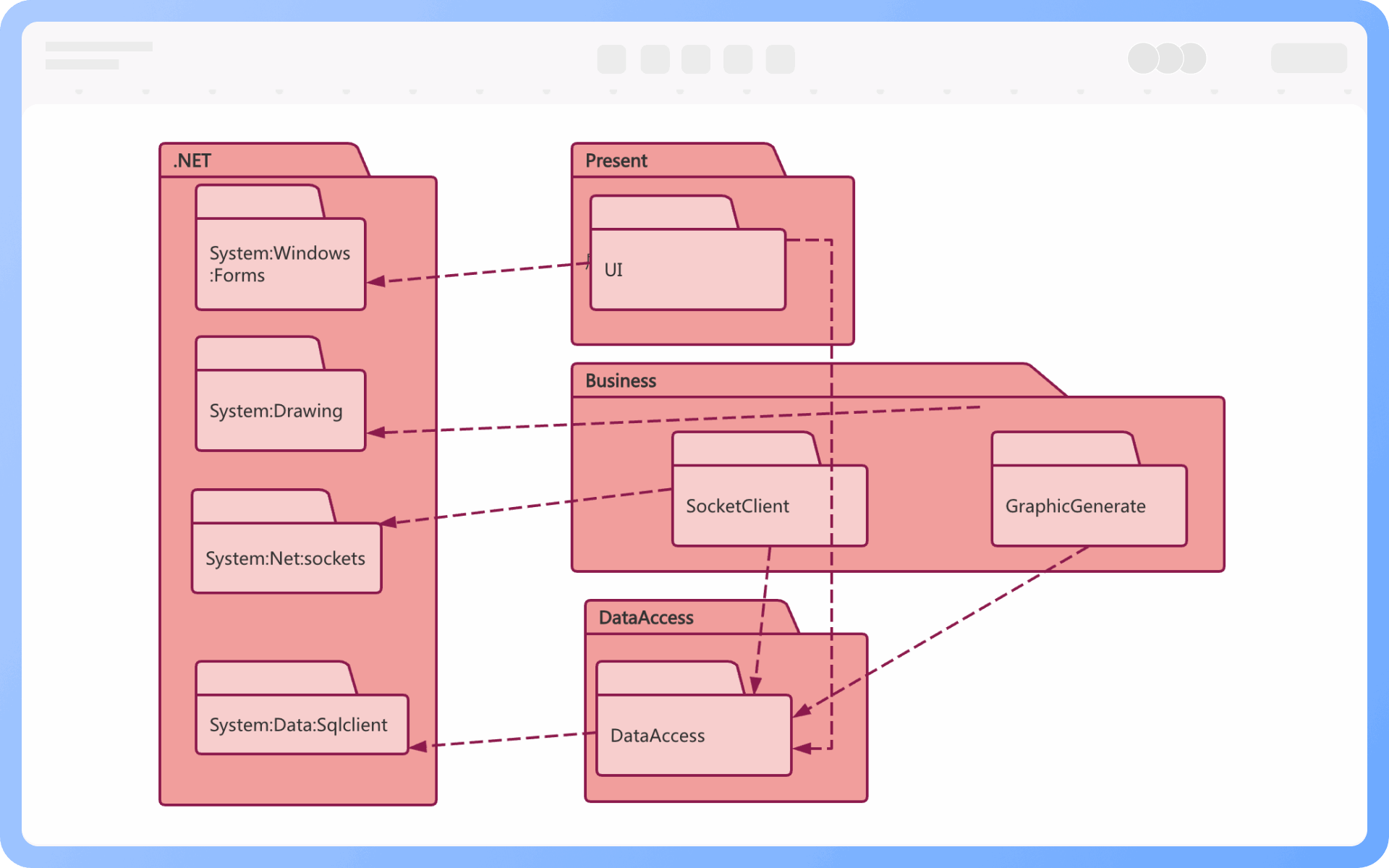

1. Mô hình hóa phân lớp các hệ thống lớn

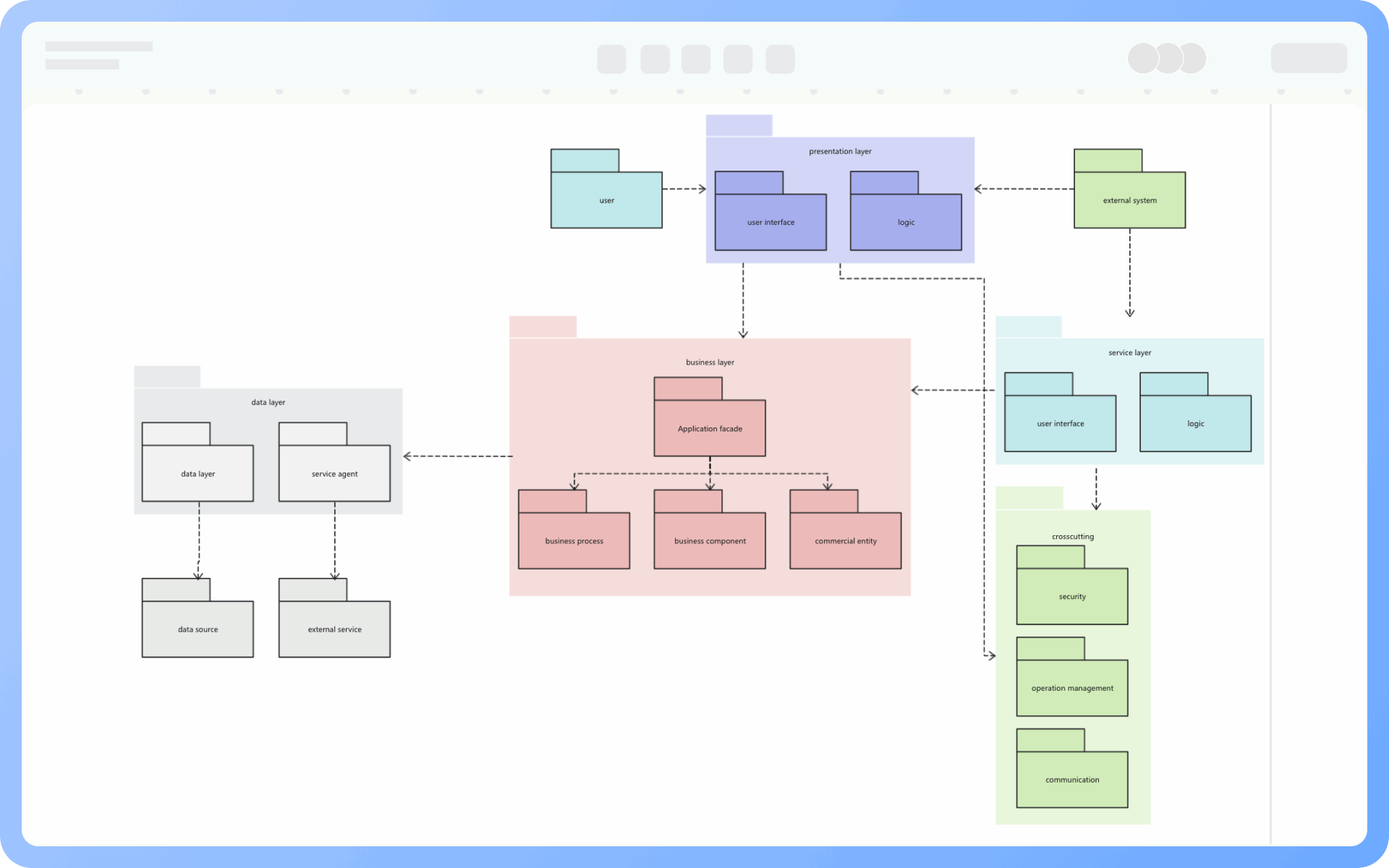

Biểu diễn các lớp kiến trúc, chẳng hạn như mối quan hệ phụ thuộc của lớp trình bày, lớp nghiệp vụ, lớp truy cập dữ liệu.
2. Hợp tác nhóm và phân chia mô-đun
Sử dụng sơ đồ gói để phân chia các mô-đun trách nhiệm trước khi phát triển, làm rõ hướng phụ thuộc giữa các gói và tránh phụ thuộc vòng tròn.
3. Căn chỉnh mã với mô hình
Các ngôn ngữ như Java, C++ có mối quan hệ ánh xạ tốt giữa 'gói' hoặc 'không gian tên' và sơ đồ gói UML, phù hợp cho việc mô hình hóa cấu trúc mã.
4. Tái cấu trúc và tối ưu hóa thiết kế
Xác định các vấn đề liên kết cao và gắn kết thấp bằng cách phân tích sơ đồ gói và điều chỉnh phân chia mô-đun cho phù hợp.
Ở cùng một cấp độ, mỗi gói nên có một tên riêng biệt với các gói khác.
Ở cùng một cấp độ, mỗi gói nên có một tên riêng biệt với các gói khác.
Ở cùng một cấp độ, mỗi gói nên có một tên riêng biệt với các gói khác.
1. Tránh sự phụ thuộc tuần hoàn giữa các gói;
2. Tên gói nên đơn giản và dễ hiểu.
Biểu đồ gói được sử dụng để tổ chức và nhóm các thành phần trong biểu đồ lớp, chẳng hạn như lớp, giao diện, hệ thống con, v.v., nhấn mạnh cấu trúc phân cấp logic.
Mặt khác, biểu đồ lớp được sử dụng để mô tả các mối quan hệ cấu trúc giữa các lớp, tập trung vào chi tiết của chính các lớp đó.
Đúng vậy, biểu đồ gói hỗ trợ các cấu trúc lồng nhau của các gói, được sử dụng để thể hiện sự phân chia các gói con trong một gói, thường được sử dụng để biểu diễn các cấu trúc phân lớp trong các hệ thống phức tạp.
Thông thường, biểu đồ gói chủ yếu sử dụng các mối quan hệ phụ thuộc, nhưng nếu cần, các biểu đồ khác (chẳng hạn như biểu đồ thành phần) có thể được sử dụng để thể hiện ngữ nghĩa như triển khai và nhập. Nhìn chung, không nên kết hợp nhiều mối quan hệ trong biểu đồ gói tiêu chuẩn.
1. Liên kết thấp và gắn kết cao: Giảm thiểu sự phụ thuộc giữa các gói để tăng cường tính độc lập;
2. Hướng phụ thuộc rõ ràng: Duy trì các phụ thuộc một chiều để tránh các phụ thuộc tuần hoàn;
3. Thiết kế phân lớp: Phân chia các gói theo các lớp kiến trúc, phân lớp phổ biến: lớp trình bày → lớp logic nghiệp vụ → lớp truy cập dữ liệu;
4. Đóng gói cấu trúc bên trong: Chỉ hiển thị các lớp hoặc giao diện cần thiết, ẩn đi các chi tiết triển khai;
5. Sử dụng chú thích và nhãn để giải thích các mối quan hệ: chẳng hạn như <
