Là gì Sơ đồ triển khai

Sơ đồ triển khai còn được gọi là sơ đồ thực hiện, sơ đồ cấu hình, là một loại sơ đồ tĩnh trong UML, được sử dụng để mô hình hóa cấu trúc vật lý của hệ thống, mô tả cấu trúc liên kết vật lý của phần cứng trong hệ thống và phần mềm thực thi trên cấu trúc này.

Sơ đồ triển khai và sơ đồ thành phần giống nhau, đều là một trong hai loại sơ đồ mô hình hóa cấu trúc vật lý của hệ thống hướng đối tượng.

Một mô hình hệ thống chỉ có một sơ đồ triển khai, sơ đồ triển khai thường được sử dụng để giúp hiểu hệ thống phân tán, được chuẩn bị trong giai đoạn thực hiện của quá trình phát triển, hiển thị bố trí vật lý của các nút trong hệ thống phân tán, các hiện vật được lưu trữ trên mỗi nút và các thành phần và yếu tố khác mà hiện vật thực hiện.

Miễn phí sử dụng

ProcessOn Sơ đồ triển khai Tính năng nổi bật

Cộng tác trực tuyến

Cộng tác đa người dùng thời gian thực với liên kết chia sẻ để chuyển thông tin ngay lập tức

Cộng tác trực tuyến
Tạo bằng AI một cú nhấp

Tạo đồ họa tự động từ văn bản với cải tiến phong cách

Tạo bằng AI một cú nhấp
Tùy chỉnh phong cách

Chủ đề dựng sẵn với tùy chỉnh đầy đủ

Tùy chỉnh phong cách
Nhiều thành phần

Hỗ trợ biểu tượng, hình ảnh, nhãn, công thức LaTeX, khối mã, liên kết, tệp đính kèm

Nhiều thành phần
Hỗ trợ đa định dạng

Xuất: PNG, VISIO, PDF, SVG | Nhập: VISIO, Mermaid

Hỗ trợ đa định dạng
Đồng bộ đa thiết bị

Lưu trữ đám mây thời gian thực, đồng bộ đa thiết bị, lịch sử phiên bản và bảo mật dữ liệu

Đồng bộ đa thiết bị
Sự khác biệt giữa sơ đồ triển khai và sơ đồ thành phần

Sơ đồ thành phần là để giải thích mối quan hệ logic giữa các thành phần.

Sơ đồ triển khai là một bước tiến xa hơn, mô tả cấu trúc liên kết vật lý của phần cứng hệ thống và phần mềm thực thi trên cấu trúc này.

Tạo biểu đồ trực tuyến
Sự
Các thành phần của sơ đồ triển khai

Nút và thể hiện nút

1, Nút là phần tử mô hình dùng để biểu thị tài nguyên tính toán của hệ thống, thường là môi trường chạy phần cứng hoặc phần mềm, được biểu thị bằng hình lập phương.

2, Thể hiện nút dựa trên nút hiện có, tên của thể hiện nút sẽ có gạch dưới và trước loại nút sẽ có dấu hai chấm.

Thành phần và thể hiện thành phần

1, Thành phần là sản phẩm trong quá trình phát triển phần mềm, bao gồm mô hình quy trình (như sơ đồ trường hợp sử dụng, sơ đồ thiết kế), mã nguồn, chương trình thực thi, tài liệu thiết kế, báo cáo kiểm tra, nguyên mẫu yêu cầu, hướng dẫn sử dụng, v.v.

2, Thể hiện thành phần dựa trên thành phần hiện có, tên của thể hiện thành phần sẽ có gạch dưới và trước loại thành phần sẽ có dấu hai chấm.

Kết nối nút

Kết nối nút là đường nối giữa các nút, biểu thị đường dẫn giao tiếp tương tác giữa các hệ thống.

Tạo biểu đồ trực tuyến
Các
Phân loại nút

Trong UML1.x, nút được chia thành nút xử lý và nút thiết bị, xử lý là hình lập phương có bóng, thiết bị là hình lập phương không có bóng.

Trong UML2.x, nút được chia thành nút thiết bị và môi trường thực thi, thiết bị được biểu thị bằng hình lập phương có kiểu dáng <

Tạo biểu đồ trực tuyến
Phân
Mối quan hệ giữa các nút

Khi mục tiêu triển khai là thiết bị vật lý, đường dẫn giao tiếp thường biểu thị kết nối vật lý giữa hai nút.

Khi hai mục tiêu triển khai là nút môi trường thực thi, đường dẫn giao tiếp thường là một số giao thức.

Tạo biểu đồ trực tuyến
Mối
Mục đích của sơ đồ triển khai

1, Mô tả cấu trúc triển khai, hiển thị dịch vụ, cơ sở dữ liệu, ứng dụng web, v.v. được triển khai trên máy chủ, nút hoặc container nào;
2, Hiển thị mối quan hệ giao tiếp nút, biểu đạt kết nối giữa các máy chủ, tương tác thông điệp, đường dẫn gọi, v.v.;
3, Hỗ trợ lập kế hoạch triển khai hệ thống, giúp các nhà phát triển, nhân viên vận hành và bảo trì hiểu rõ cấu trúc hoạt động thực tế của hệ thống;
4, Hỗ trợ biên soạn tài liệu vận hành và hệ thống, có thể dùng để thiết kế sổ tay triển khai, tài liệu mô tả hệ thống, tài liệu hướng dẫn DevOps, v.v.

Tạo biểu đồ trực tuyến
Mục
Mở rộng sơ đồ triển khai

Sơ đồ triển khai, sơ đồ cấu trúc liên kết mạng và sơ đồ kiến trúc triển khai có nhiều điểm tương đồng, dễ bị nhầm lẫn, dưới đây là một câu để tóm tắt sự khác biệt giữa ba loại sơ đồ này:

Sơ đồ triển khai, dùng để mô hình hóa cách phần mềm được triển khai trong môi trường chạy, thích hợp cho kỹ sư hệ thống và kiến trúc sư;
Sơ đồ cấu trúc liên kết mạng, dùng để hiển thị cấu trúc mạng vật lý hoặc logic, thích hợp cho kỹ sư mạng / vận hành IT;
Sơ đồ kiến trúc triển khai, dùng để mô tả cấu trúc triển khai thực tế của hệ thống hoặc nền tảng, thích hợp cho báo cáo kỹ thuật, đội DevOps.

Tạo biểu đồ trực tuyến
Mở

Sơ đồ triển khai Cách vẽ?

Sơ đồ triển khaiCách vẽ?
1
Trước khi bắt đầu vẽ sơ đồ triển khai, cần xác định các thành phần (liệt kê tất cả các hệ thống phần mềm và thiết bị phần cứng), làm rõ mối quan hệ (hiểu rõ cách các thành phần này được kết nối và hoạt động cùng nhau), thu thập yêu cầu (thu thập thông tin chi tiết về thiết bị phần cứng, cài đặt mạng và bất kỳ quy tắc đặc biệt nào)
2

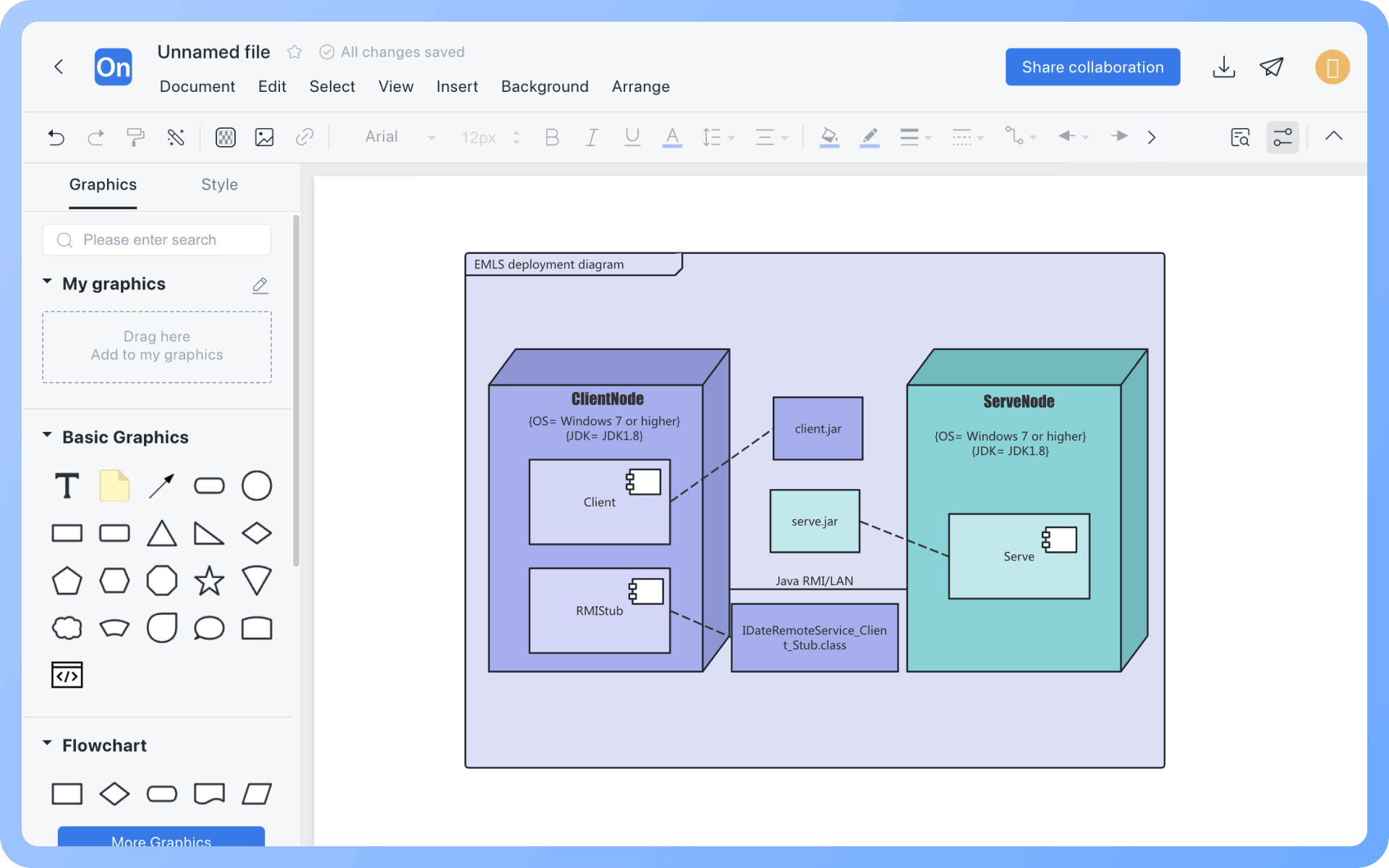

Tạo mới "Biểu đồ UML", hoặc tạo mới "Biểu đồ quy trình" trước, sau đó thêm ký hiệu "Biểu đồ triển khai UML" vào khu vực làm việc
3
Vẽ các nút và thành phần: Đầu tiên sử dụng ký hiệu tiêu chuẩn để vẽ sơ bộ các thiết bị phần cứng (nút) và phần mềm (thành phần), và đặt tên chính xác
4
Kết nối các nút và thành phần: Sử dụng đường thẳng hoặc mũi tên để hiển thị cách các nút và thành phần được kết nối, biểu thị cách chúng giao tiếp với nhau
5
Thêm thông tin chi tiết: Ghi chú rõ ràng tất cả nội dung và bao gồm bất kỳ thông tin bổ sung nào, như thông số kỹ thuật phần cứng hoặc giao thức truyền thông
6
Kiểm tra và xác nhận đồ thị chính xác, như vậy, một biểu đồ hoạt động chuyên nghiệp đã được hoàn thành
Miễn phí sử dụng

Sơ đồ triển khai Hướng dẫn vẽ

  • What is UML

    What is UML "Deployment Diagram"? Tutorial and Examples

    UML , or Unified Modeling Language , is a visual modeling language used for software system analysis and design. UML diagrams are mainly divided into structural behavior diagrams and dynamic behavior diagrams. This article will share the concepts, elements, and drawing tutorials of deployment diagrams in structural UML diagrams, and share application cases.
    ProcessOn-Ares
    2024-11-26
    1940
  • UML diagram complete guide: Master 14 types of UML diagrams in 10 minutes

    UML diagram complete guide: Master 14 types of UML diagrams in 10 minutes

    This article uses the ProcessOn drawing tool to quickly and comprehensively explain what a UML diagram is? UML diagrams are divided into types and the conceptual uses of each diagram. Learn to use this tool efficiently to improve development efficiency and quality.
    Melody
    2025-03-03
    2412
  • A must-read for beginners: UML Introduction

    A must-read for beginners: UML Introduction

    UML (Unified Modeling Language) is a universal visual modeling language standard used to describe, visualize, construct and document software system artifacts. This article will explain UML from the perspective of its concept, meaning, and composition. Through this basic introduction, I believe that you will not only be able to deeply understand the historical context of UML, but also master its wide application in demand analysis, system design, and documentation.
    Skye
    2025-04-03
    745

Sơ đồ triển khai Mẫu đề xuất

Thêm mẫu

Sơ đồ triển khai Những câu hỏi thường gặp

Làm thế nào để phân biệt giữa nút xử lý và nút thiết bị?

Trong UML1.x, nút được chia thành nút xử lý và nút thiết bị, nút xử lý được biểu diễn bằng khối lập phương có bóng, còn nút thiết bị được biểu diễn bằng khối lập phương không có bóng.

Sự khác biệt giữa nút và phiên bản nút là gì?

Phiên bản nút dựa trên nút hiện có, tên của phiên bản nút sẽ có gạch chân và trước loại nút sẽ có dấu hai chấm.

Sự khác biệt giữa thành phần và phiên bản thành phần là gì?

Phiên bản thành phần dựa trên thành phần hiện có, tên của phiên bản thành phần sẽ có gạch chân và trước loại thành phần sẽ có dấu hai chấm.

Đường nét đứt trong biểu đồ triển khai có ý nghĩa gì?

Đường nét đứt trong biểu đồ triển khai thường biểu thị mối quan hệ hoặc phụ thuộc giữa các phần tử, cho thấy một phần tử có liên quan hoặc phụ thuộc vào phần tử khác.

Biểu đồ triển khai có thể biểu diễn đồng thời hoặc cân bằng tải không?

Có thể, biểu đồ triển khai sử dụng nhiều nút để biểu diễn cụm hoặc triển khai dự phòng, thêm chú thích như “cân bằng tải”, “chính-phụ”.
Biểu đồ triển khai không tập trung vào cơ chế chạy chi tiết, nhưng có thể cung cấp sự hiểu biết về cấu trúc tổng thể.

Biểu đồ triển khai cần phải bao gồm thành phần không?

Không nhất thiết. Biểu đồ triển khai đơn giản có thể chỉ hiển thị các nút và kết nối giữa chúng.

Biểu đồ triển khai có thể vẽ mối quan hệ giao tiếp mạng không?

Có thể, chủ yếu là theo logic cấp cao. Giữa các nút có thể sử dụng kết nối có gắn nhãn để biểu thị giao tiếp, ghi rõ giao thức giao tiếp (như HTTP, RPC, TCP).
Nhưng không khuyến khích sử dụng biểu đồ triển khai để vẽ chi tiết mạng, mạng phức tạp nên sử dụng biểu đồ kiến trúc mạng để bổ sung.
