แผนภาพส่วนประกอบอธิบายความสัมพันธ์ทางตรรกะระหว่างส่วนประกอบต่างๆ

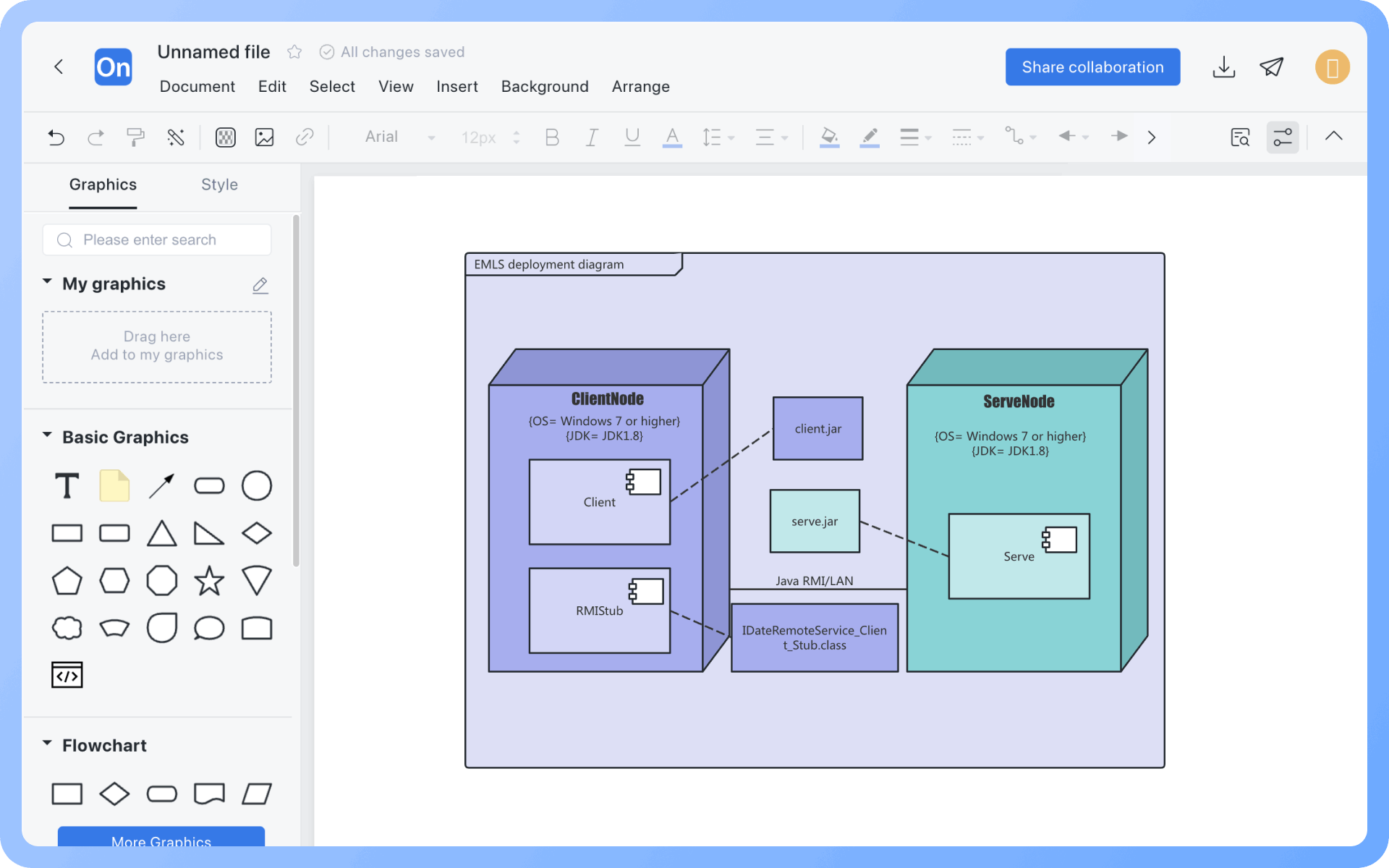

แผนภาพการปรับใช้จะก้าวไปอีกขั้น โดยอธิบายโครงสร้างทางกายภาพของฮาร์ดแวร์ของระบบและซอฟต์แวร์ที่ทำงานบนโครงสร้างนี้

โหนดและตัวอย่างโหนด

1 โหนดเป็นองค์ประกอบโมเดลที่ใช้แสดงทรัพยากรการคำนวณของระบบ มักจะเป็นฮาร์ดแวร์หรือสภาพแวดล้อมการทำงานของซอฟต์แวร์ แสดงด้วยลูกบาศก์

2 ตัวอย่างโหนดอิงตามโหนดที่มีอยู่แล้ว ชื่อตัวอย่างโหนดจะมีขีดเส้นใต้ และประเภทโหนดจะมีเครื่องหมายทวิภาคนำหน้า

ส่วนประกอบและตัวอย่างส่วนประกอบ

1 ส่วนประกอบเป็นผลผลิตในกระบวนการพัฒนาซอฟต์แวร์ รวมถึงโมเดลกระบวนการ (เช่น แผนภาพกรณีการใช้งาน แผนภาพการออกแบบ) โค้ดต้นฉบับ โปรแกรมที่สามารถดำเนินการได้ เอกสารการออกแบบ รายงานการทดสอบ ต้นแบบความต้องการ คู่มือผู้ใช้ เป็นต้น

2 ตัวอย่างส่วนประกอบอิงตามส่วนประกอบที่มีอยู่แล้ว ชื่อตัวอย่างส่วนประกอบจะมีขีดเส้นใต้ และประเภทส่วนประกอบจะมีเครื่องหมายทวิภาคนำหน้า

การเชื่อมต่อโหนด

การเชื่อมต่อโหนดหมายถึงเส้นเชื่อมระหว่างโหนด แสดงเส้นทางการสื่อสารที่มีการโต้ตอบกันระหว่างระบบ

ใน UML1.x โหนดถูกแบ่งเป็นโหนดตัวประมวลผลและโหนดอุปกรณ์ ตัวประมวลผลแสดงด้วยลูกบาศก์ที่มีเงา ส่วนอุปกรณ์แสดงด้วยลูกบาศก์ที่ไม่มีเงา

ใน UML2.x โหนดถูกแบ่งเป็นโหนดอุปกรณ์และสภาพแวดล้อมการดำเนินการ อุปกรณ์ใช้ลูกบาศก์ที่มีสเตอริโอไทป์ <<device>> ในการแสดง สภาพแวดล้อมการดำเนินการกำหนดด้วยสเตอริโอไทป์มาตรฐาน <<executionEnviroment>>

เมื่อเป้าหมายการปรับใช้เป็นอุปกรณ์ทางกายภาพ เส้นทางการสื่อสารมักจะแสดงการเชื่อมต่อทางกายภาพระหว่างโหนดสองโหนด

เมื่อเป้าหมายการปรับใช้สองเป้าหมายเป็นโหนดสภาพแวดล้อมการดำเนินการ เส้นทางการสื่อสารมักจะเป็นโปรโตคอลบางอย่าง

1 อธิบายโครงสร้างการปรับใช้ แสดงบริการ ฐานข้อมูล แอปพลิเคชันเว็บ ฯลฯ ว่าถูกปรับใช้อยู่บนเซิร์ฟเวอร์ โหนด หรือคอนเทนเนอร์ใด
2 แสดงความสัมพันธ์การสื่อสารของโหนด แสดงการเชื่อมต่อระหว่างเซิร์ฟเวอร์ การแลกเปลี่ยนข้อความ เส้นทางการเรียก ฯลฯ
3 สนับสนุนการวางแผนการปรับใช้ระบบ ช่วยให้นักพัฒนาและเจ้าหน้าที่ปฏิบัติการเข้าใจโครงสร้างการทำงานจริงของระบบอย่างชัดเจน
4 สนับสนุนการปฏิบัติการและการจัดทำเอกสารระบบ สามารถใช้ในการออกแบบคู่มือการปรับใช้ เอกสารคำอธิบายระบบ เอกสารแนวทาง DevOps เป็นต้น

แผนภาพการปรับใช้ แผนภาพโครงข่าย และแผนภาพสถาปัตยกรรมการปรับใช้มีความคล้ายคลึงกันหลายประการ ทำให้สับสนได้ง่าย ต่อไปนี้คือสรุปความแตกต่างของภาพทั้งสามแบบในประโยคเดียว:

แผนภาพการปรับใช้ ใช้สำหรับสร้างโมเดลการปรับใช้ส่วนประกอบซอฟต์แวร์ในสภาพแวดล้อมการทำงาน เหมาะสำหรับวิศวกรระบบและสถาปนิก
แผนภาพโครงข่าย ใช้สำหรับแสดงโครงสร้างเครือข่ายทางกายภาพหรือทางตรรกะ เหมาะสำหรับวิศวกรเครือข่าย/เจ้าหน้าที่ปฏิบัติการ IT
แผนภาพสถาปัตยกรรมการปรับใช้ ใช้สำหรับอธิบายโครงสร้างการปรับใช้จริงของระบบหรือแพลตฟอร์ม เหมาะสำหรับการรายงานทางเทคนิค ทีม DevOps
