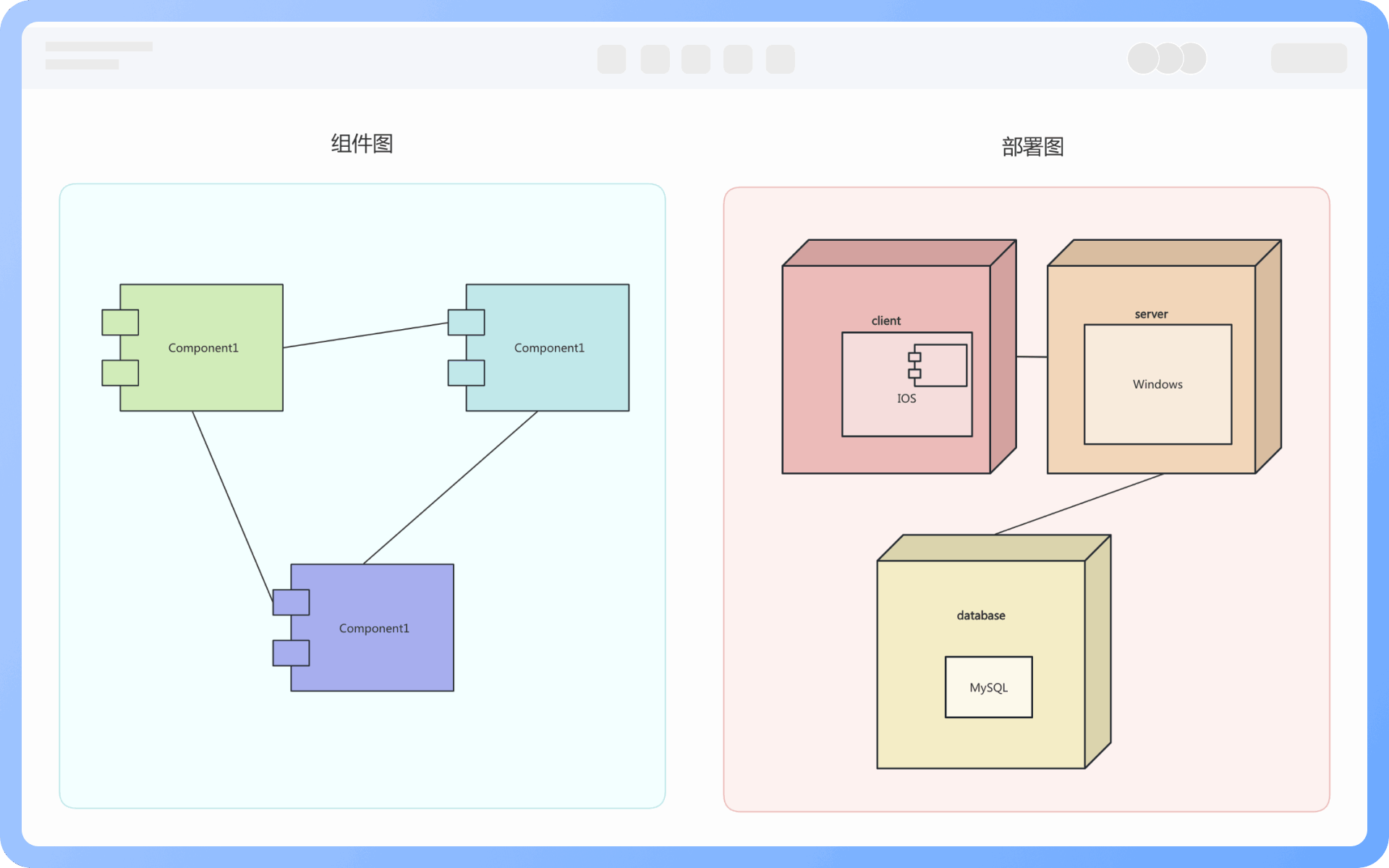

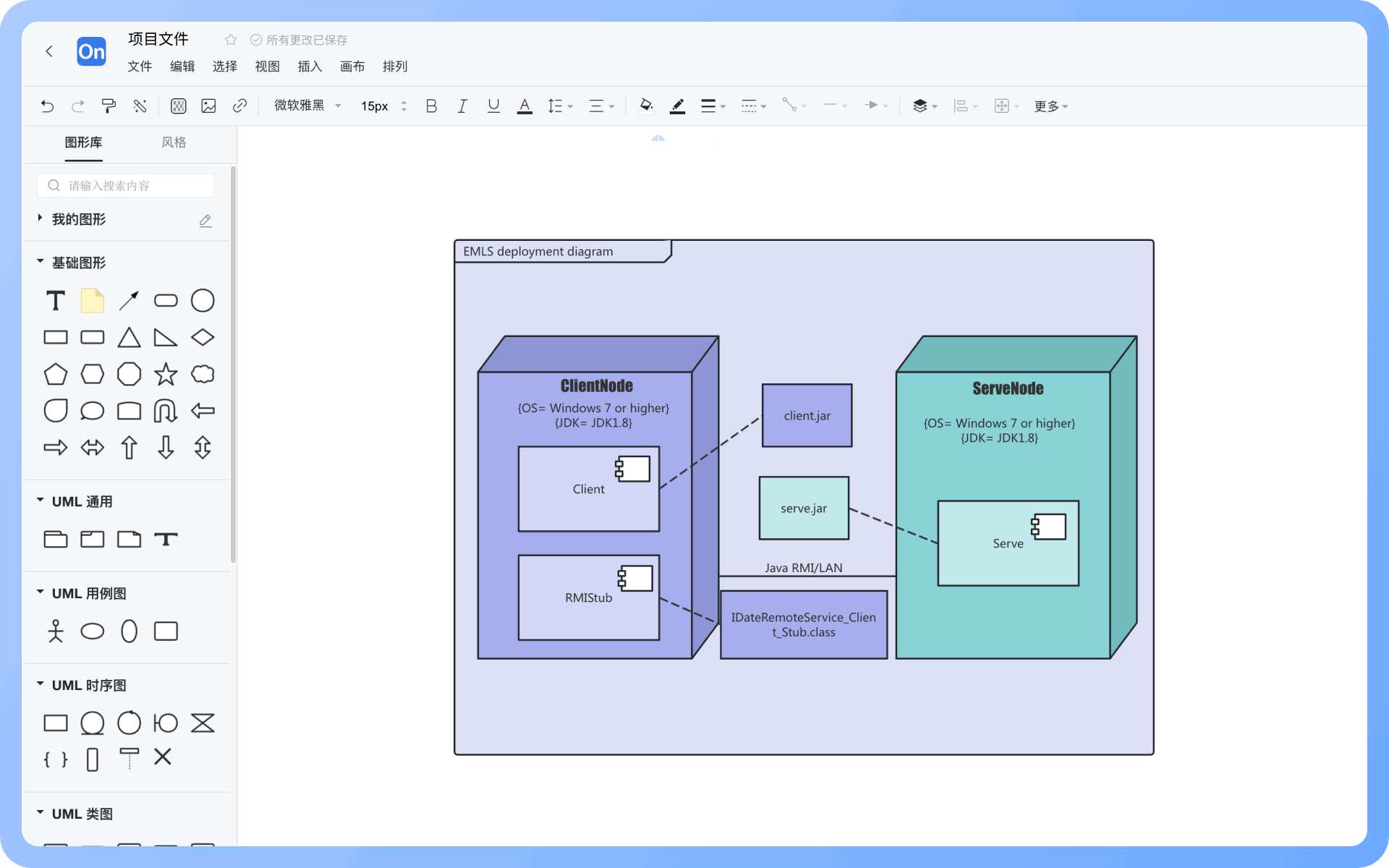

組件圖是說明組件之間的邏輯關係。

部署圖則是在此基礎上更進一步，描述系統硬件的物理拓撲結構及在此結構上執行的軟體。

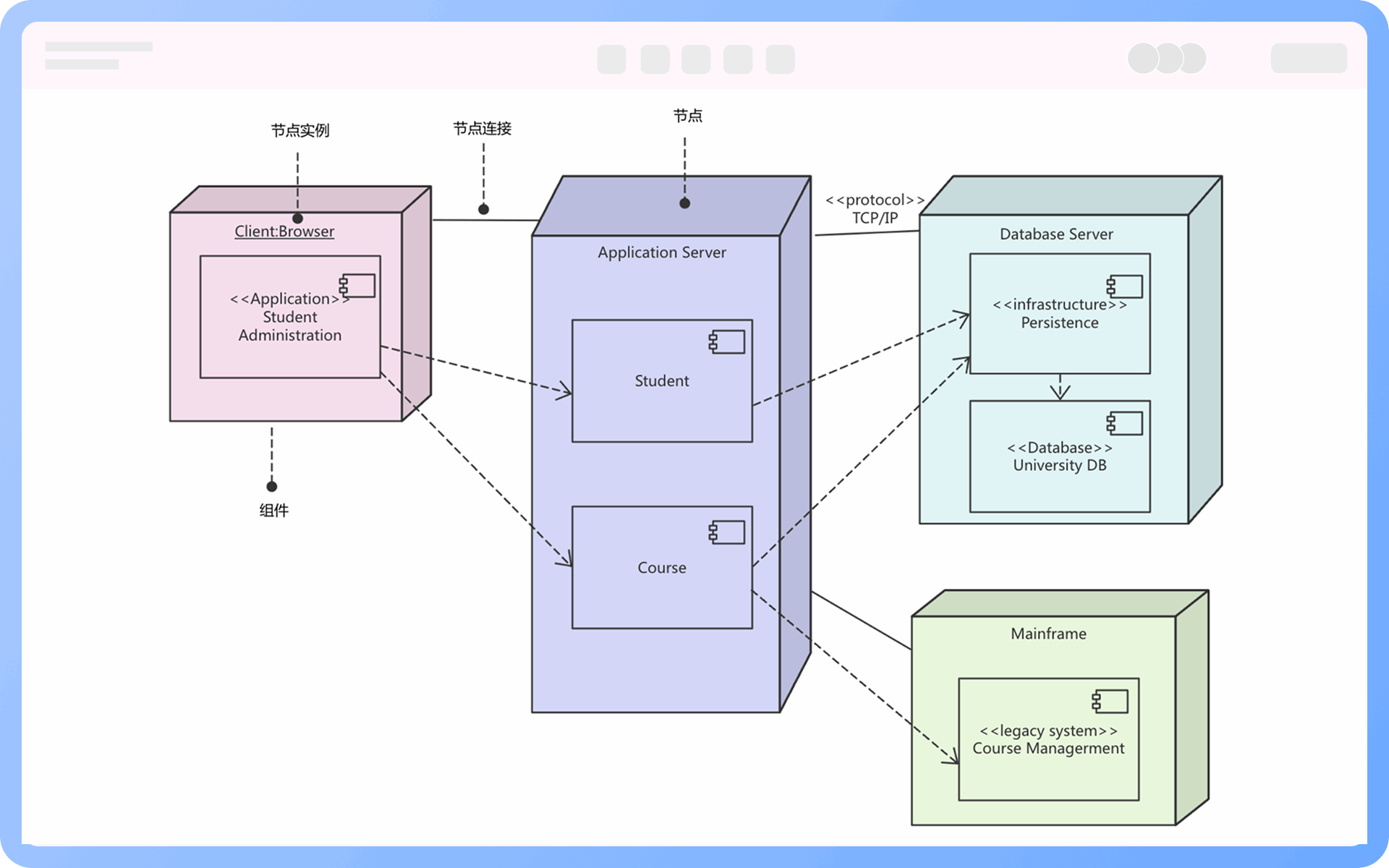

節點和節點實例

1，節點是用來表示系統的計算資源的模型元素，通常是硬體或軟體的運行環境，用立方體表示。

2，節點實例基於現有節點，節點實例的名稱會有下劃線，並且節點類型前會有冒號。

組件和組件實例

1，組件是軟體開發過程中的產物，包括過程模型（如用例圖、設計圖）、源代碼、可執行程序、設計文檔、測試報告、需求原型、使用手冊等。

2，組件實例基於現有組件，組件實例的名稱會有下劃線，並且組件類型前會有冒號。

節點連接

節點連接是指節點之間的連線，表示系統之間進行交互的通信路徑。

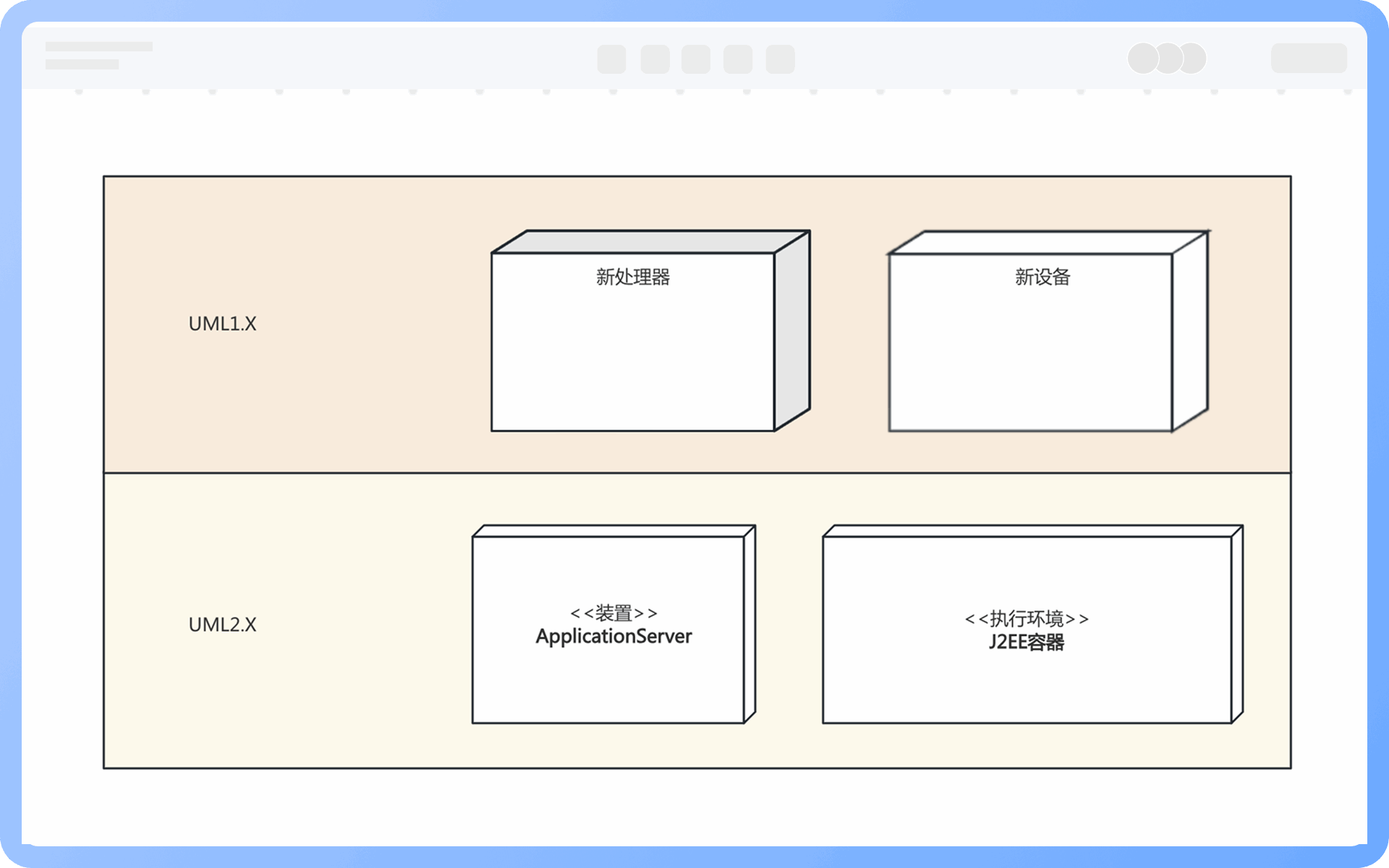

在UML1.x中，節點被分為處理器節點和設備節點，處理器是帶陰影的立方體，設備是不帶陰影的立方體。

在UML2.x中，節點被分為設備節點和執行環境，設備使用帶有<<device>>構造型的立方體表示，執行環境以標準的構造型<<executionEnviroment>>來指定。

當部署目標為物理設備時，通信路徑通常表示兩個節點之間的物理連接。

當兩個部署目標是執行環境節點時，通信路徑通常是一些協議。

1，描述部署結構，展示服務、數據庫、Web應用等部署在哪些伺服器、節點或容器上；
2，展示節點通信關係，表達伺服器之間的連接、消息交互、調用路徑等；
3，支持系統部署規劃，幫助開發人員、運維人員清晰了解系統的實際運行結構；
4，支持運維和系統文檔編制，可用於設計部署手冊、系統說明文檔、DevOps 指導文件等。

部署圖、網絡拓撲圖和部署架構圖存在不少相似的地方，容易被混淆，下面用一句話總結這3種圖形的區別：

部署圖，用於建模軟體構件如何部署在運行環境上，適合系統工程師和架構師；
網絡拓撲圖，用於展示物理或邏輯網絡結構，適合網絡工程師/IT運維；
部署架構圖，用於描述系統或平台的實際部署結構，適合技術匯報、DevOps團隊。
