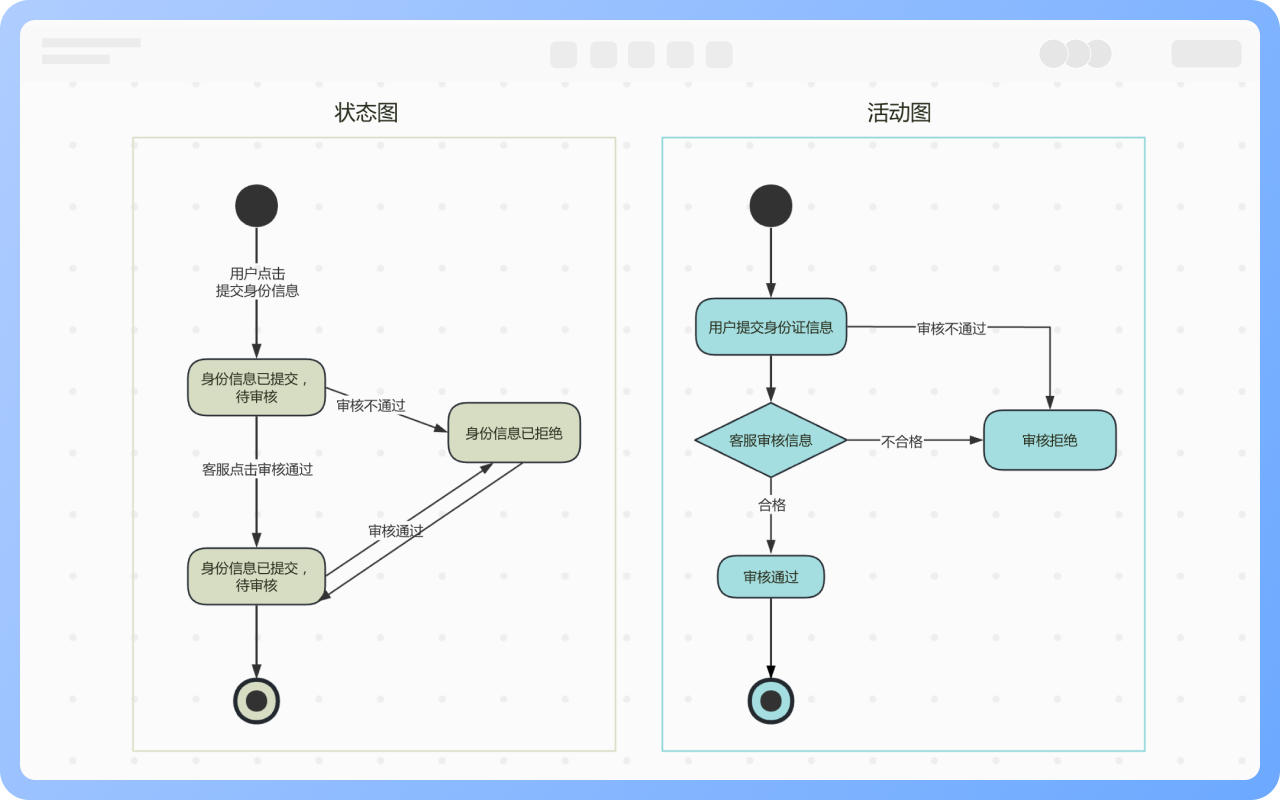

狀態圖是以狀態為核心表達，圓角矩形表示狀態，在轉移線上寫的內容，對應的是活動圖的活動。

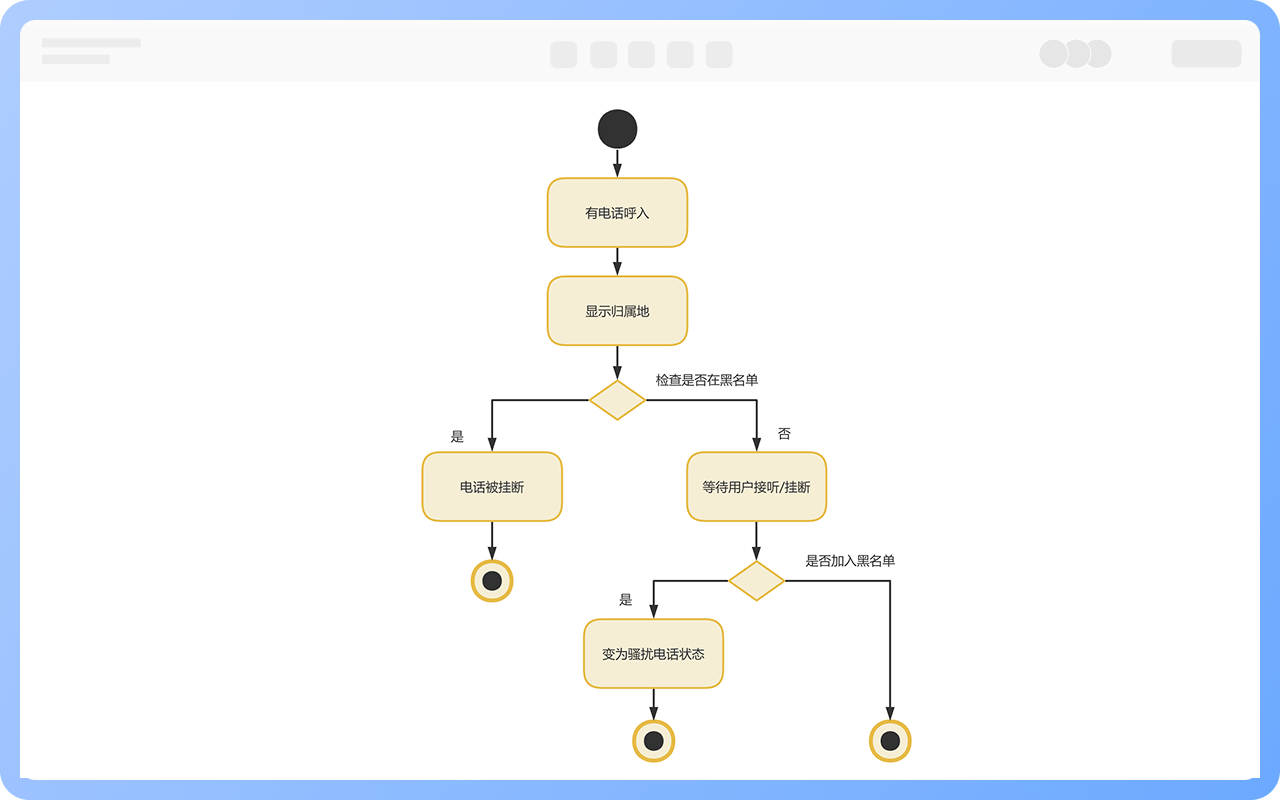

活動圖是以活動為核心表達，圓角矩形表示活動，轉移線上通常不寫內容，只是在進行判斷的時候，要在線上寫出判斷的條件。

狀態是指對象在其生命週期中，滿足某些條件、執行某些活動或等待某些事件時的一個狀況，用圓角矩形表示。

初始狀態：代表狀態機圖的開始，使用實心圓表示，一個狀態機圖只有一個初始狀態。

結束狀態：表示狀態機圖的結束，使用實心的圓環表示，一個狀態機圖可以有多個結束狀態。

組合狀態：組合狀態是狀態內部嵌套有子狀態的狀態，根據狀態是否同時存在，分為順序子狀態和並發子狀態。

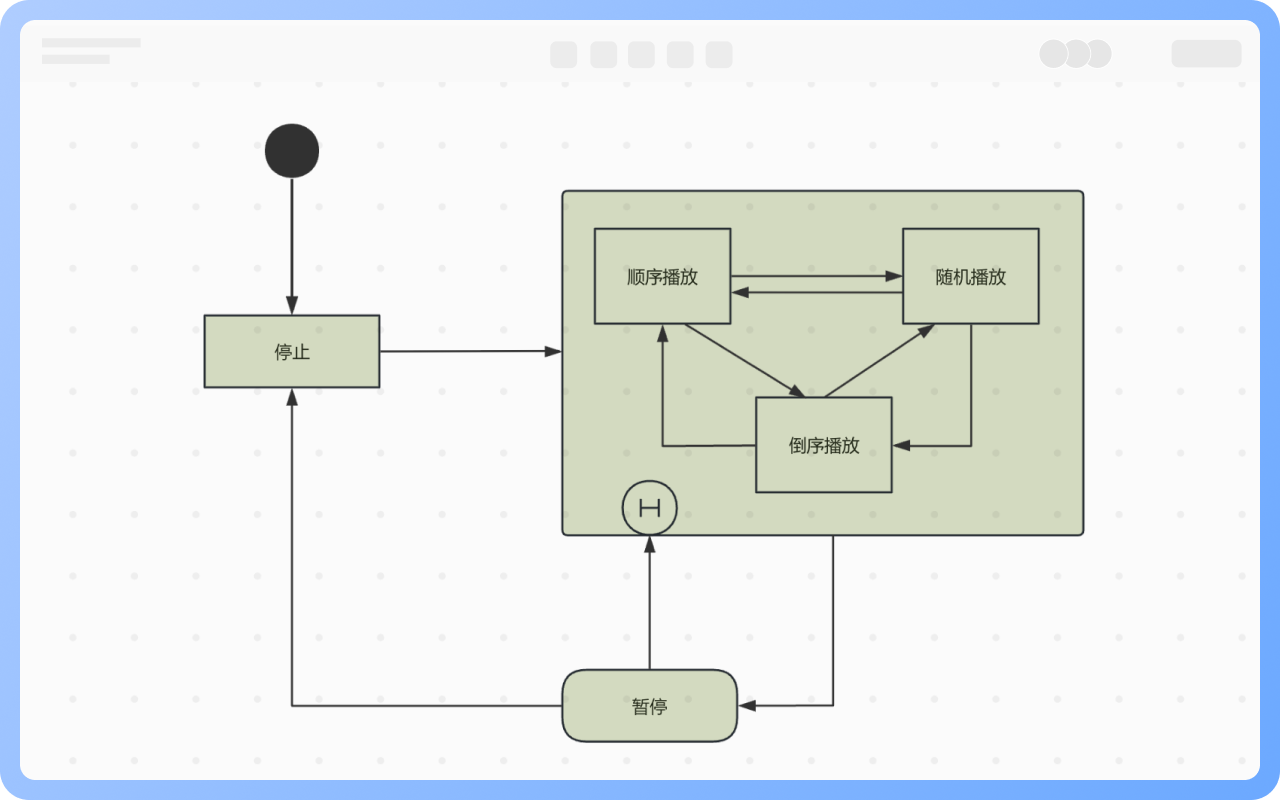

歷史狀態：歷史狀態是一種偽狀態，它表示在狀態再次轉移到該組合狀態時，應處於上一次退出時的一個子狀態，而不是從組合狀態的初態開始。

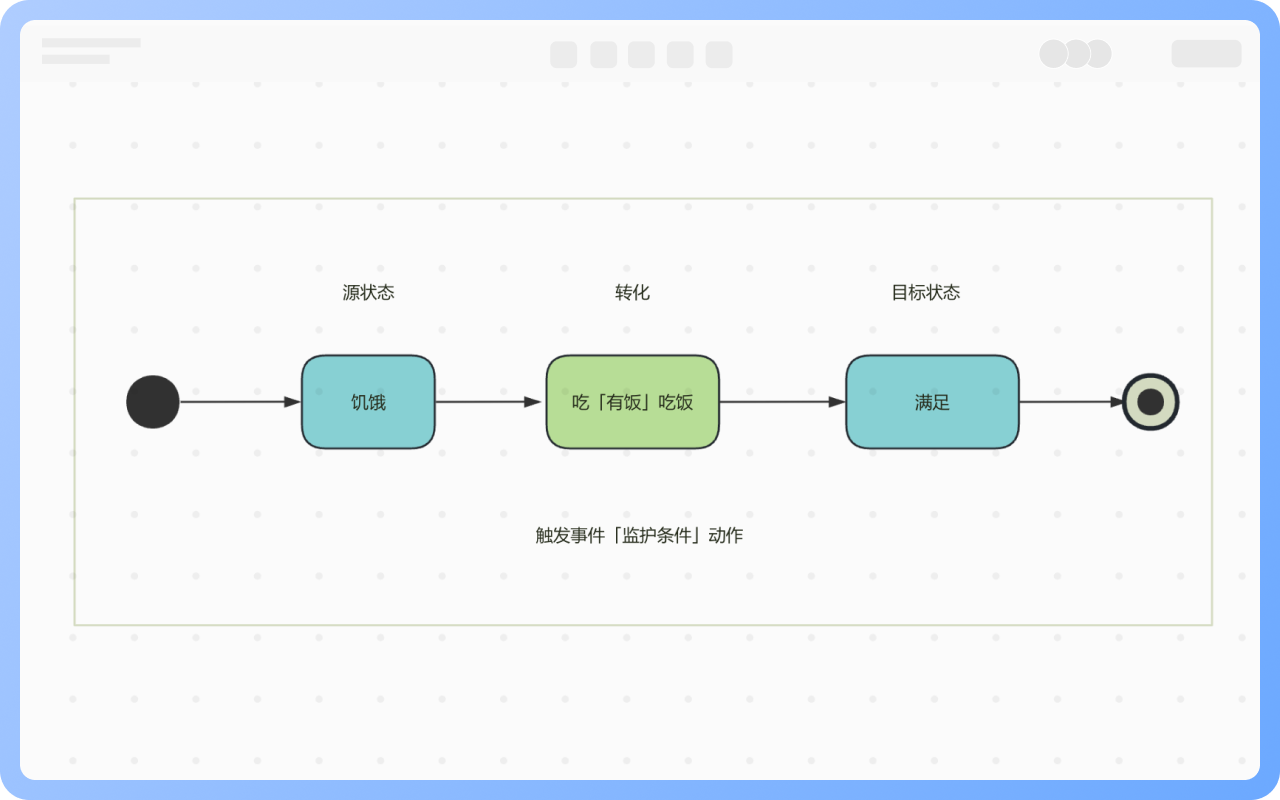

轉移是兩個不同狀態之間的一種關係，表示對象將在源狀態中執行一定的動作，並在某個特定事件發生而且某個特定的警界條件滿足時，進入目標狀態。

觸發事件：是轉移的誘因，可以是一個信號，事件、條件變化和時間表達式。
警戒條件：是一個邏輯表達式，觸發事件發生且警戒條件為真時，轉移才會被激活。
動作：可以是一個賦值操作或算術運算，也可以是一個動作序列，包括給另外一個對象發送消息、調用一個操作、設置返回值、創建或銷毀對象等。

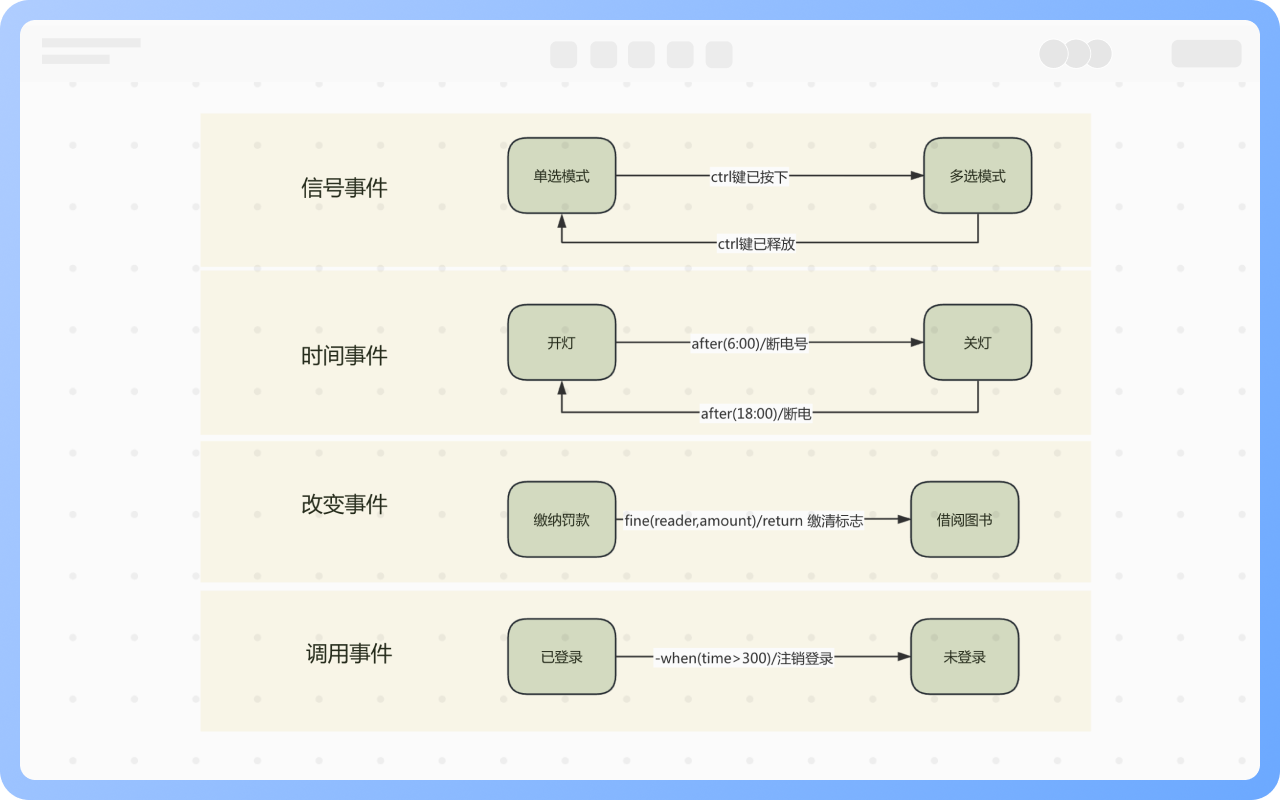

信號事件：是指一個對象接收到信號的事件，該接收信號的事件會導致其狀態的轉換。

時間事件：代表時間的流逝，當時間條件被滿足時可能要觸發某個事件，時間可以是相對的也可以絕對的。

改變事件：指依賴特定屬性值的邏輯表達式所表示的條件滿足時，事件發生。

調用事件：表示一個對象接收到一個對調用的請求，這個對象用狀態的轉移而非特定的處理過程來實現操作。

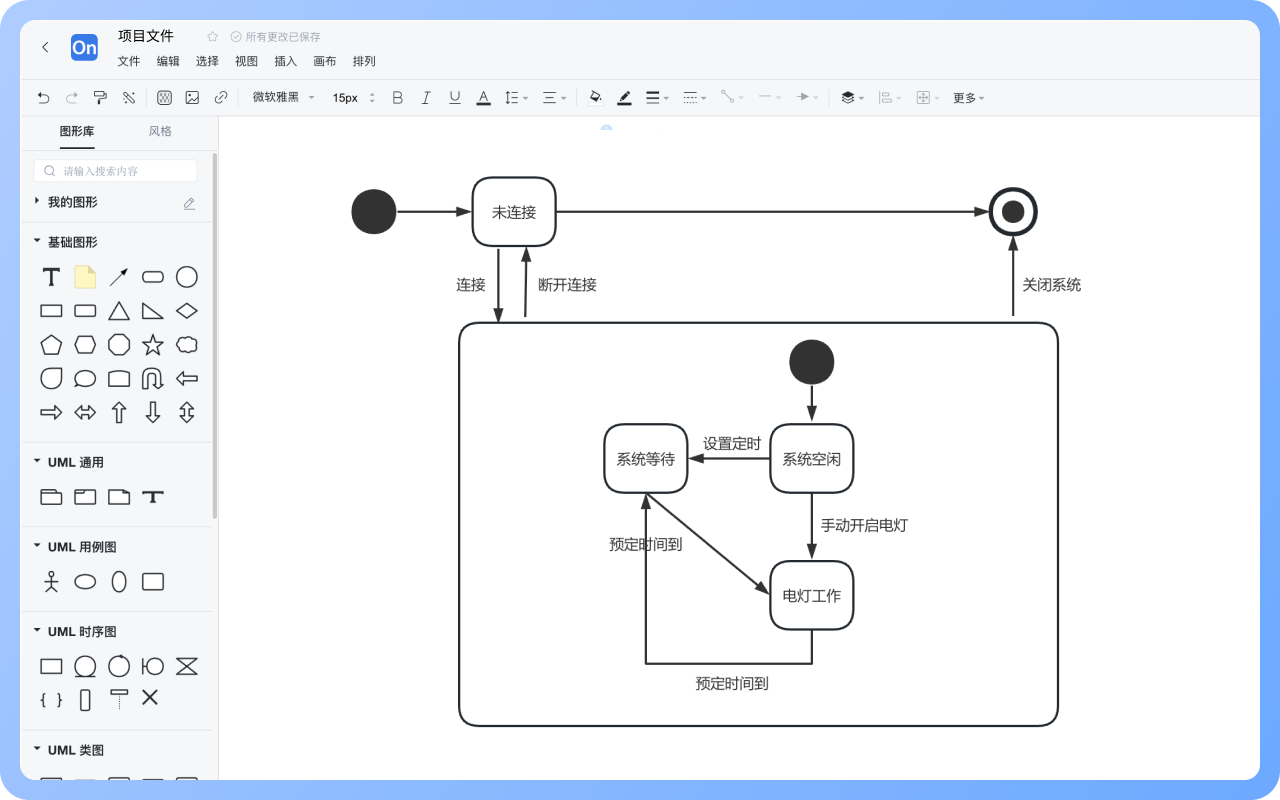

控制器：如電梯控制系統

用戶界面流程：如登錄流程

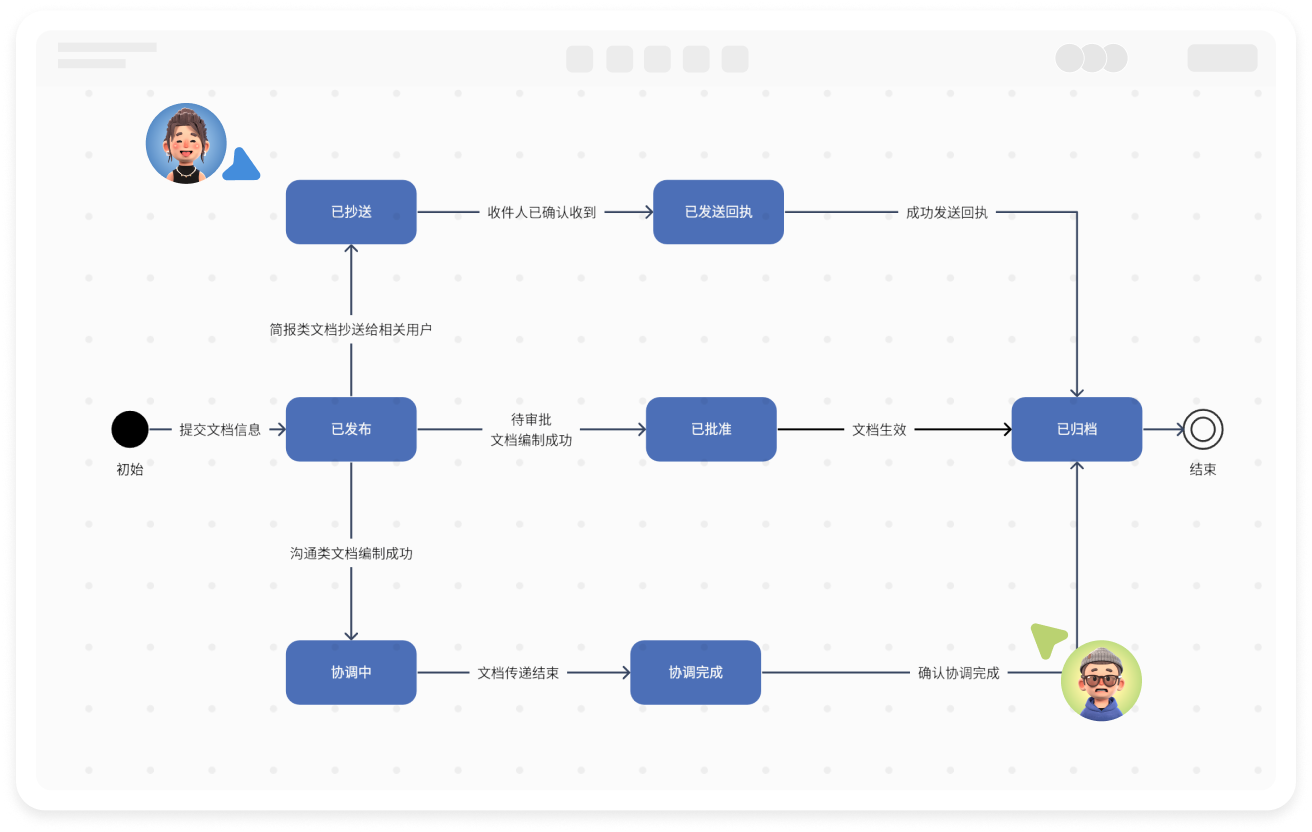

生命週期管理：如訂單、任務、請求等
