स्थिति आरेख को स्थिति मशीन आरेख भी कहा जाता है, यह स्थिति मशीन की अभिव्यक्ति है। स्थिति आरेख स्थिति मशीन का उपयोग करके वस्तु के जीवनकाल के दौरान उसके गतिशील व्यवहार का सटीक वर्णन कर सकता है, जो एक वस्तु द्वारा अनुभव की गई स्थिति अनुक्रम, स्थिति परिवर्तन के कारण घटनाएँ, और स्थिति परिवर्तन के कारण साथ आने वाली क्रियाओं के रूप में प्रकट होता है।
सीमित स्थिति मशीन, जिसे सीमित स्थिति स्वचालित मशीन भी कहा जाता है, संक्षेप में स्थिति मशीन, स्थिति मशीन जटिल तर्क को सीमित स्थिर स्थितियों में सरल बना सकती है, स्थिर स्थितियों में घटनाओं का निर्णय करती है।
तुरंत जानकारी हस्तांतरण के लिए साझा लिंक के साथ बहु-उपयोगकर्ता वास्तविक समय सहयोग

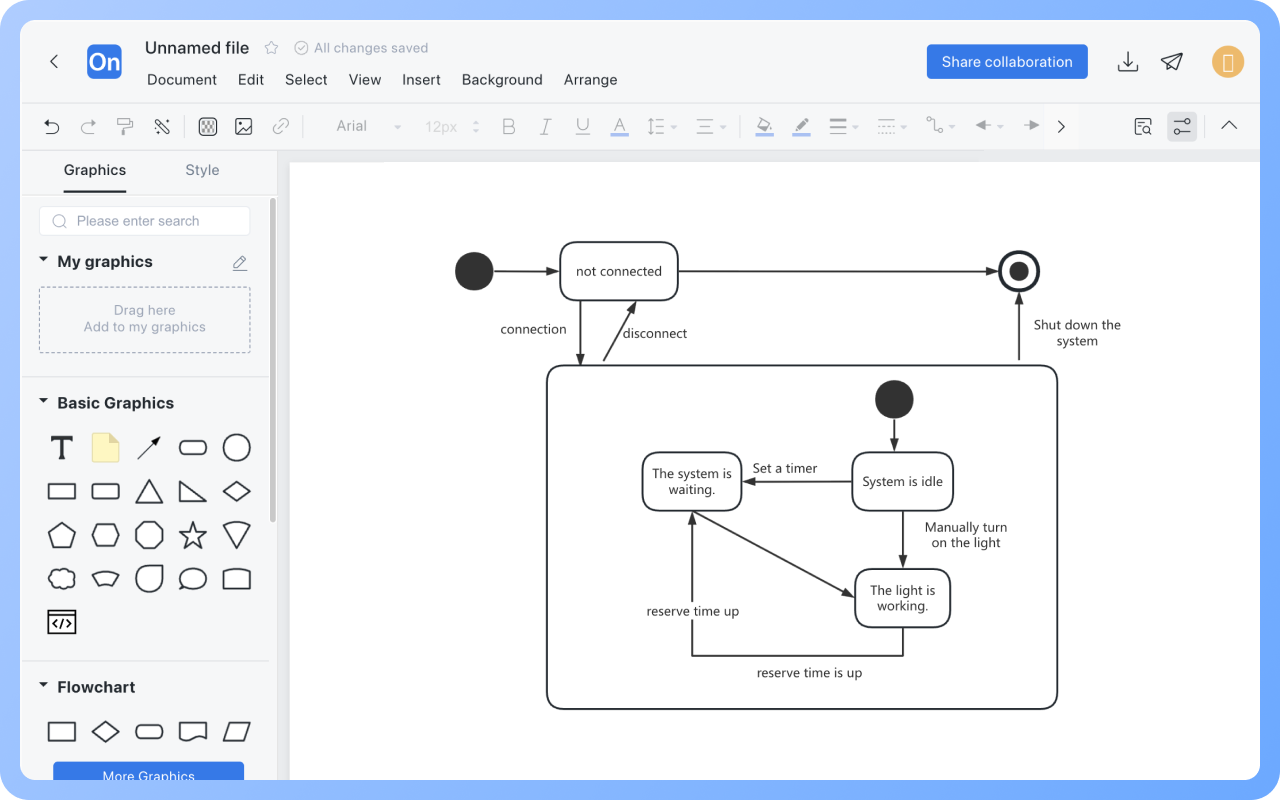

पाठ इनपुट से स्वचालित ग्राफिक्स जनरेशन और शैली सुधार
पूर्ण अनुकूलन के साथ प्रीबिल्ट थीम
आइकन, छवियां, लेबल, LaTeX सूत्र, कोड ब्लॉक, लिंक, अनुलग्नक समर्थित
निर्यात: PNG, VISIO, PDF, SVG | आयात: VISIO, Mermaid
रीयल-टाइम क्लाउड स्टोरेज, मल्टी-डिवाइस सिंक, संस्करण इतिहास और डेटा सुरक्षा

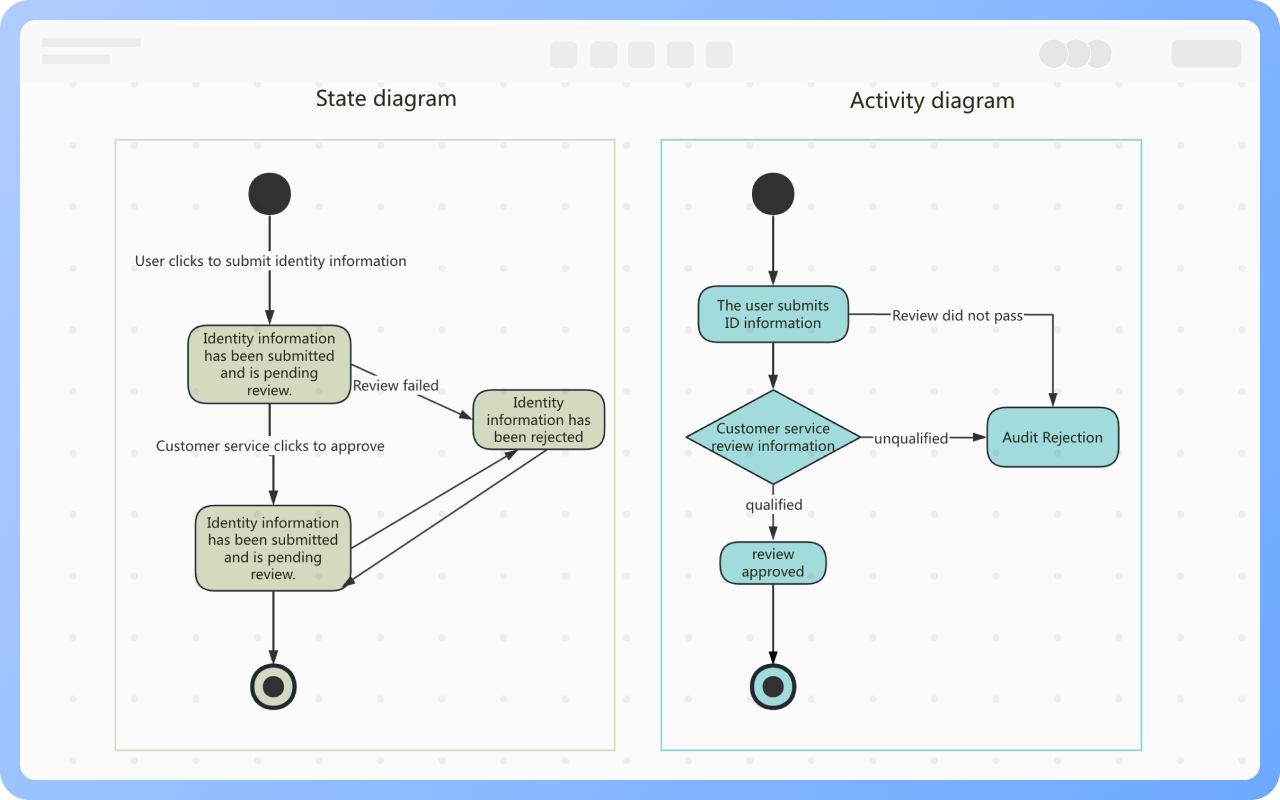

स्टेटचार्ट की स्थिति को केंद्र में रखकर अभिव्यक्त किया जाता है। गोल कोने वाले आयत स्थिति को दर्शाते हैं, स्थानांतरण रेखा पर लिखी गई सामग्री गतिविधि आरेख की गतिविधि के अनुरूप होती है।

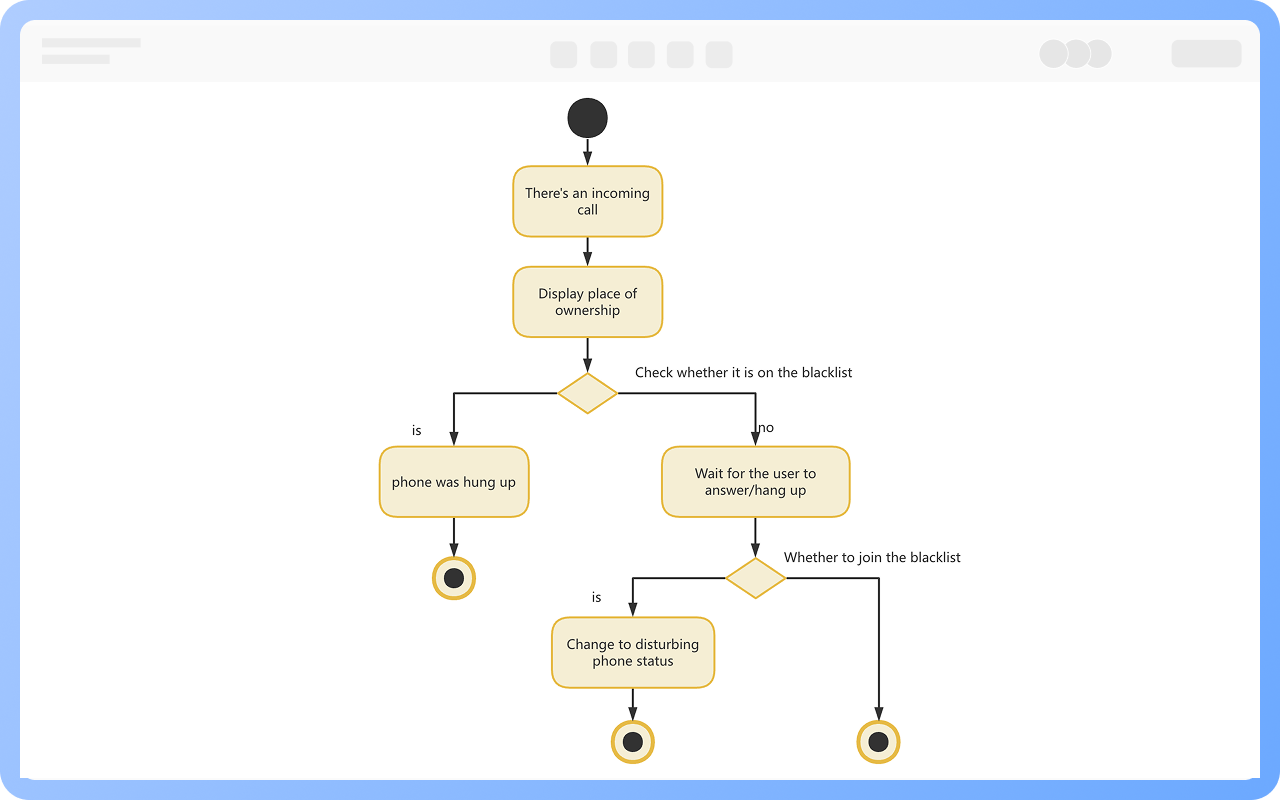

गतिविधि आरेख को गतिविधि को केंद्र में रखकर अभिव्यक्त किया जाता है। गोल कोने वाले आयत गतिविधि को दर्शाते हैं, स्थानांतरण रेखा पर आमतौर पर सामग्री नहीं लिखी जाती है, केवल निर्णय लेते समय, रेखा पर निर्णय की शर्त लिखी जानी चाहिए।
स्थिति का अर्थ है किसी वस्तु की जीवनचक्र के दौरान, कुछ शर्तों को पूरा करने, कुछ गतिविधियों को करने या कुछ घटनाओं की प्रतीक्षा करने की स्थिति, जिसे गोल कोने वाले आयत द्वारा दर्शाया जाता है।
प्रारंभिक स्थिति: यह स्थिति मशीन आरेख की शुरुआत का प्रतिनिधित्व करती है, इसे ठोस वृत्त द्वारा दर्शाया जाता है, और एक स्थिति मशीन आरेख में केवल एक प्रारंभिक स्थिति होती है।
समाप्ति स्थिति: यह स्थिति मशीन आरेख के अंत का प्रतिनिधित्व करती है, इसे ठोस वलय द्वारा दर्शाया जाता है, और एक स्थिति मशीन आरेख में कई समाप्ति स्थितियाँ हो सकती हैं।
संयुक्त स्थिति: संयुक्त स्थिति वह स्थिति है जिसमें आंतरिक रूप से उप-स्थितियाँ संलग्न होती हैं। उप-स्थितियों की एक साथ उपस्थिति के आधार पर, उन्हें अनुक्रमिक उप-स्थितियाँ और समवर्ती उप-स्थितियाँ कहा जाता है।

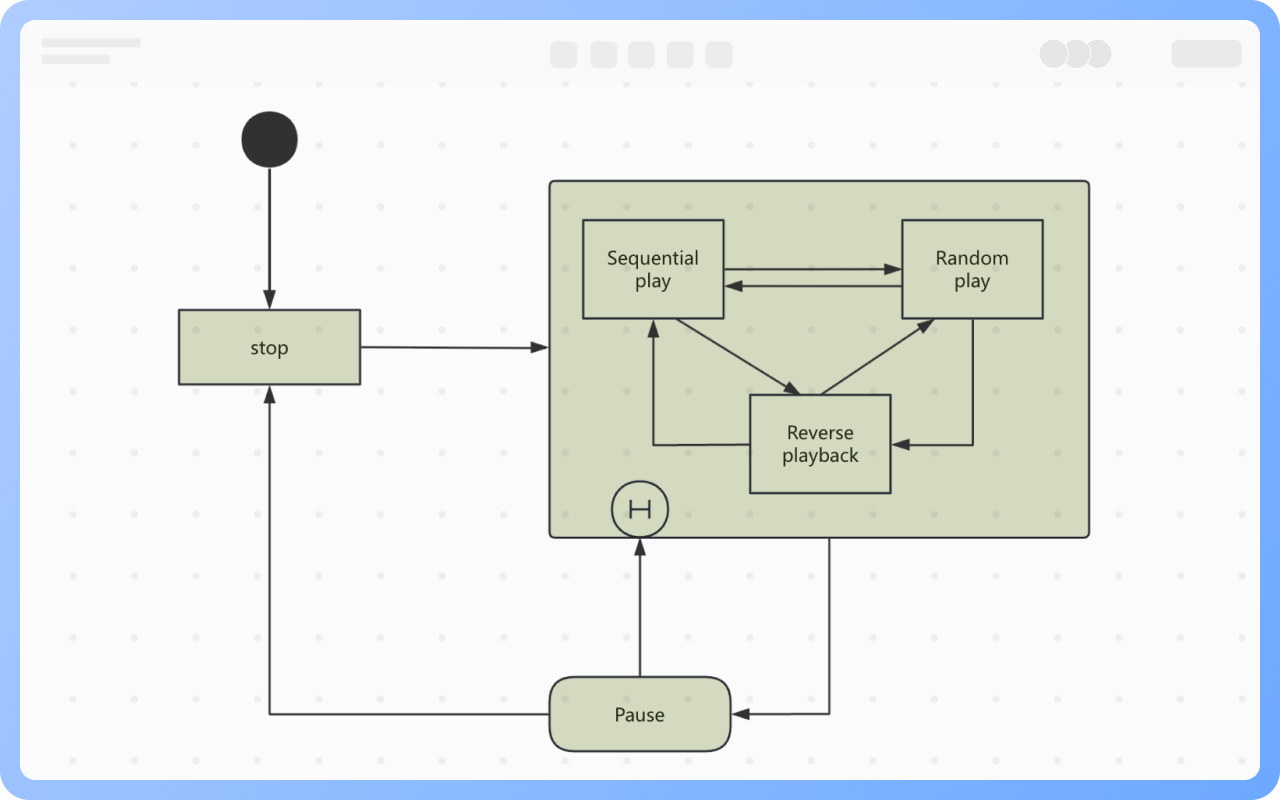

ऐतिहासिक स्थिति: ऐतिहासिक स्थिति एक छद्म स्थिति है, यह दर्शाती है कि जब स्थिति फिर से उस संयुक्त स्थिति में स्थानांतरित होती है, तो उसे पिछली बार निकासी के समय की उप-स्थिति में होना चाहिए, न कि संयुक्त स्थिति की प्रारंभिक स्थिति से।

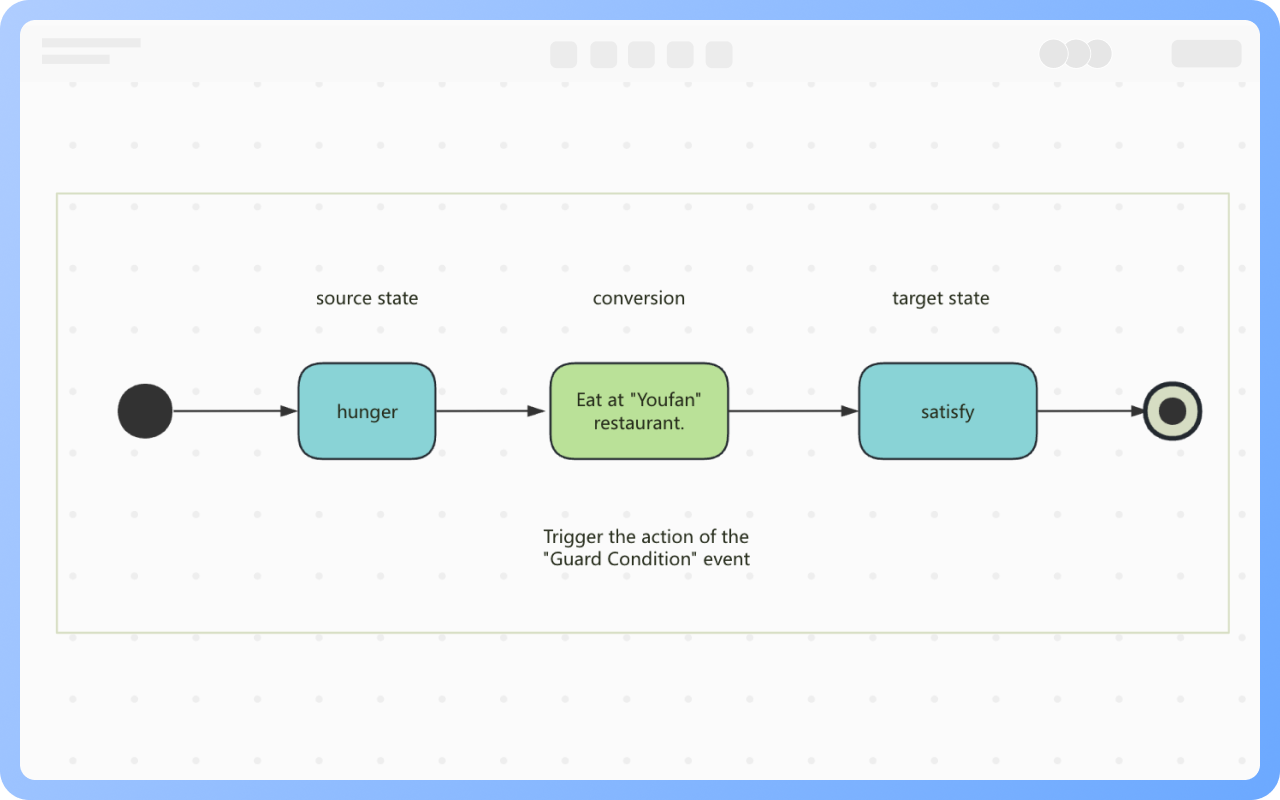

स्थानांतरण दो विभिन्न स्थितियों के बीच का एक संबंध है, जो दर्शाता है कि वस्तु स्रोत स्थिति में कुछ क्रियाएँ करेगी, और किसी विशेष घटना के घटित होने और किसी विशेष सुरक्षा शर्त के पूरा होने पर लक्ष्य स्थिति में प्रवेश करेगी।
ट्रिगर घटना: यह स्थानांतरण का कारण है, यह एक संकेत, घटना, शर्त परिवर्तन और समय अभिव्यक्ति हो सकता है।
सुरक्षा शर्त: यह एक तार्किक अभिव्यक्ति है, ट्रिगर घटना के घटित होने और सुरक्षा शर्त के सत्य होने पर ही स्थानांतरण सक्रिय होगा।
क्रिया: यह एक असाइनमेंट ऑपरेशन या अंकगणितीय ऑपरेशन हो सकता है, यह एक क्रिया अनुक्रम भी हो सकता है, जिसमें किसी अन्य वस्तु को संदेश भेजना, एक ऑपरेशन को कॉल करना, रिटर्न वैल्यू सेट करना, वस्तु बनाना या नष्ट करना शामिल है।

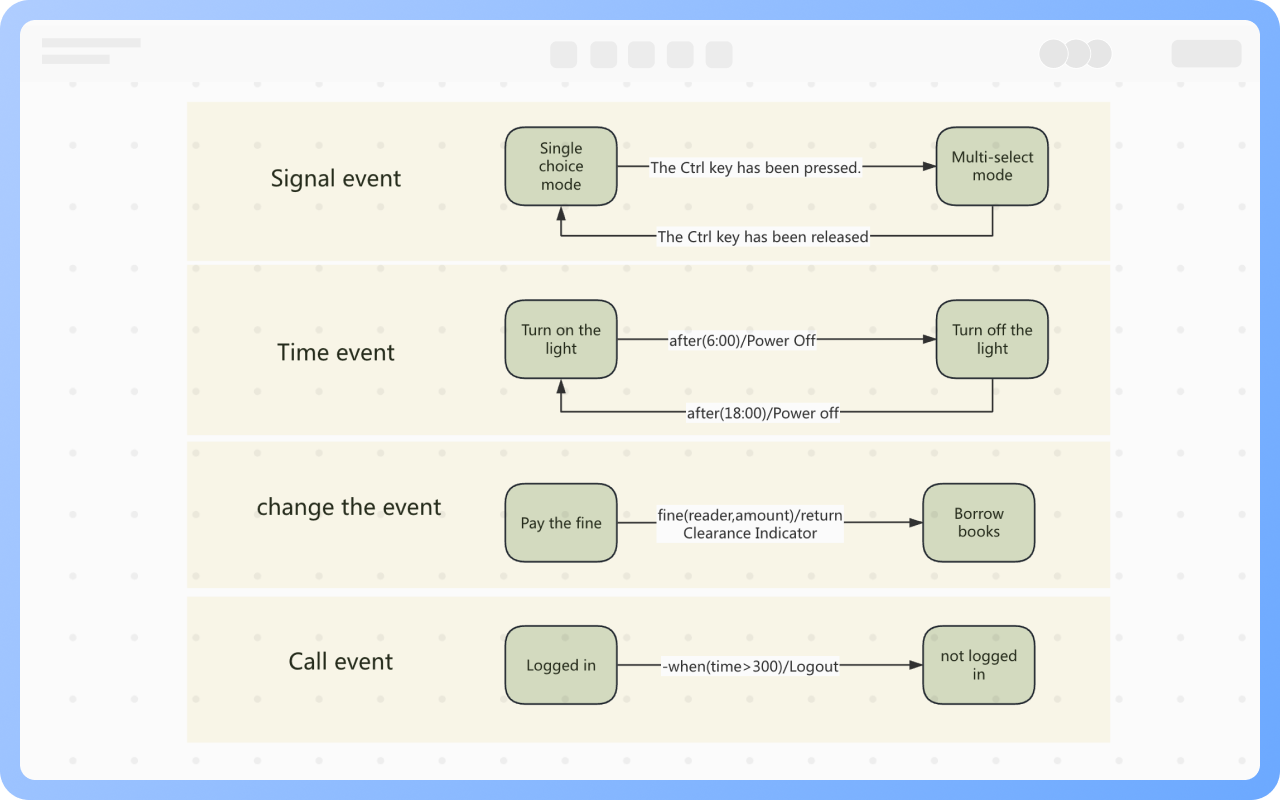

संकेत घटना: यह घटना है जब एक वस्तु संकेत प्राप्त करती है, यह संकेत प्राप्त करने वाली घटना उसकी स्थिति के परिवर्तन का कारण बनती है।
समय घटना: यह समय के प्रवाह का प्रतिनिधित्व करती है, जब समय शर्त पूरी होती है तो किसी घटना को ट्रिगर किया जा सकता है, समय सापेक्ष हो सकता है या पूर्ण हो सकता है।
परिवर्तन घटना: यह घटना तब होती है जब किसी विशेष गुण मान की तार्किक अभिव्यक्ति द्वारा दर्शाई गई शर्त पूरी होती है।
कॉल घटना: यह घटना तब होती है जब एक वस्तु को एक कॉल अनुरोध प्राप्त होता है, यह वस्तु स्थिति के स्थानांतरण के माध्यम से प्रक्रिया को लागू करती है न कि विशेष प्रक्रिया के माध्यम से।
नियंत्रक: जैसे लिफ्ट नियंत्रण प्रणाली
उपयोगकर्ता इंटरफ़ेस प्रवाह: जैसे लॉगिन प्रवाह

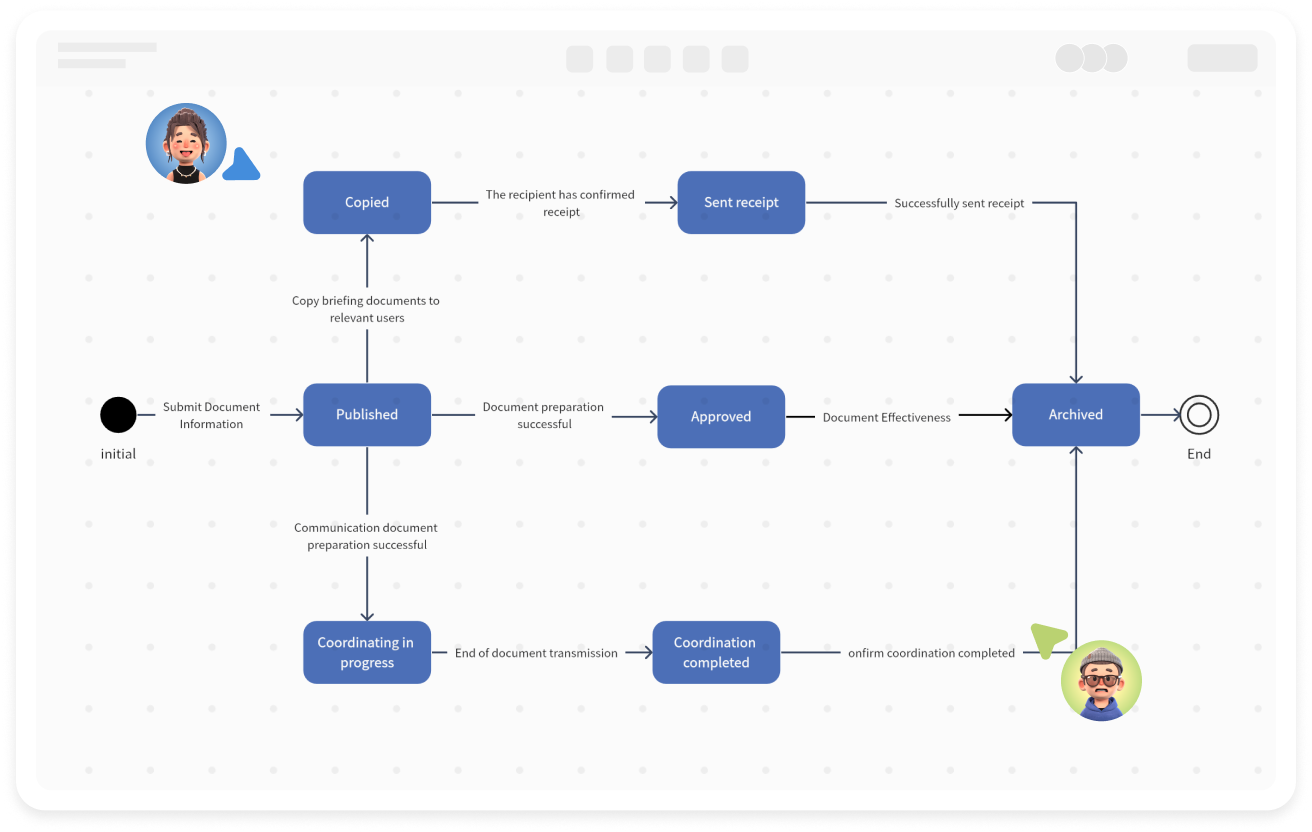

जीवनचक्र प्रबंधन: जैसे आदेश, कार्य, अनुरोध आदि
एक स्टेट मशीन चार्ट में केवल एक प्रारंभिक स्थिति होती है, लेकिन कई अंतिम स्थितियाँ हो सकती हैं।
क्रमिक उपस्थिति: संयोजन स्थिति के जीवनचक्र में, किसी भी समय केवल एक उपस्थिति में हो सकता है, यानी कई उपस्थिति के बीच परस्पर बहिष्करण संबंध होता है, वे एक साथ मौजूद नहीं हो सकते।
समवर्ती उपस्थिति: संयोजन स्थिति के जीवनचक्र में, कई उपस्थिति एक साथ मौजूद हो सकते हैं।
दोनों का एक ही अर्थ नहीं है।
ऐतिहासिक स्थिति आमतौर पर संयोजन स्थिति में होती है, यह एक छद्म स्थिति है, जो संकेत देती है कि जब स्थिति फिर से उस संयोजन स्थिति में स्थानांतरित होती है, तो उसे पिछले बार के बाहर निकलने के समय की किसी उपस्थिति में होना चाहिए।
आंतरिक स्थानांतरण वह स्थानांतरण है जो स्थिति में बदलाव नहीं करता है, इसे इस प्रकार व्यक्त किया जाता है: घटना(पैरामीटर नाम)[सतर्कता शर्त]/क्रिया।
हमें किसी स्थिति में कुछ घटनाओं को बिना उस स्थिति को छोड़े संभालने की आवश्यकता हो सकती है, इसके लिए हम एक आंतरिक स्थानांतरण परिभाषित कर सकते हैं।
विभिन्न क्रियाओं के प्रकार और संबंधित व्याकरण का वर्णन निम्नलिखित है:
(1) असाइनमेंट: target:=expression
(2) कॉलिंग: opname(arg1,arg2)
(3) ऑब्जेक्ट बनाना: new Cname(arg1,arg2)
(4) ऑब्जेक्ट नष्ट करना: object.destroy()
(5) रिटर्न वैल्यू: return value
(6) ऑब्जेक्ट को संदेश भेजना: sname(arg1,arg2)
(7) ऑब्जेक्ट का आत्म-समापन: terminate
(8) अविच्छेद्य क्रिया: [भाषा में वर्णन]
साधारण क्रियाओं को स्थिति न समझें, जैसे: 'बटन क्लिक करना' कोई स्थिति नहीं है।
स्थिति चार्ट सीधे कई ऑब्जेक्ट्स के बीच संबंधों को नहीं दर्शा सकता, स्थिति चार्ट मुख्य रूप से एकल ऑब्जेक्ट या एकल क्लास के व्यवहार मॉडलिंग के लिए होता है। यदि कई ऑब्जेक्ट्स के बीच इंटरैक्शन होता है, तो इसे अनुक्रम चार्ट, सहयोग चार्ट या गतिविधि चार्ट के माध्यम से दर्शाया जा सकता है।
हाँ। जटिल सिस्टम के लिए, एक ऑब्जेक्ट के व्यवहार को कई दृष्टिकोणों या आयामों के स्थिति चार्ट में विभाजित किया जा सकता है, या कई उपस्थिति चार्ट को संयोजन स्थिति चार्ट के रूप में एम्बेड किया जा सकता है।
घटना एक ट्रिगर है, जो स्थिति स्थानांतरण को ट्रिगर करने वाला बाहरी संकेत होता है, जैसे: उपयोगकर्ता द्वारा 'सबमिट' बटन पर क्लिक करना;
क्रिया एक प्रतिक्रिया है, जो स्थिति स्थानांतरण के समय या स्थिति में निष्पादित की जाने वाली प्रक्रिया होती है, जैसे: पुष्टि ईमेल भेजना, समय मापना, पासवर्ड सत्यापित करना।
