Le diagramme d'état s'exprime autour des états, le rectangle à coins arrondis représente un état, le contenu écrit sur la ligne de transition correspond à l'activité du diagramme d'activité.

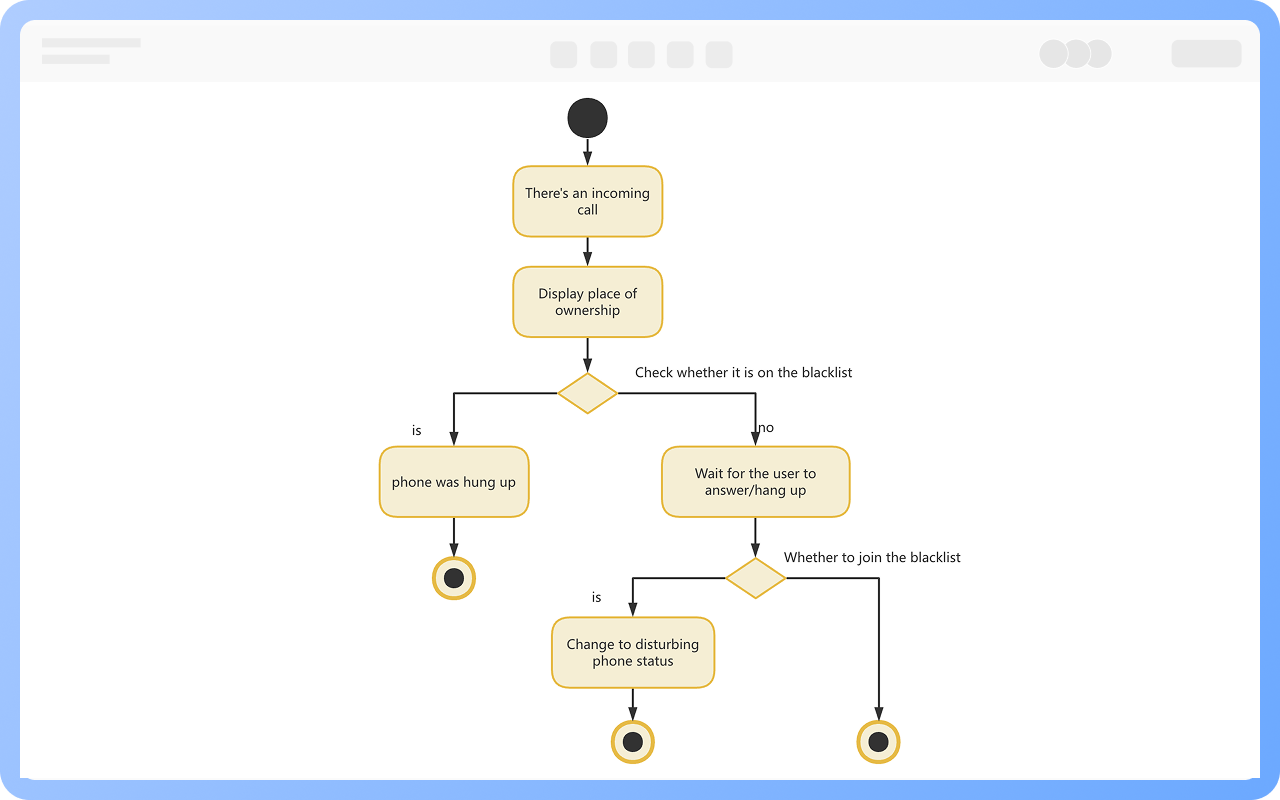

Le diagramme d'activité s'exprime autour des activités, le rectangle à coins arrondis représente une activité, le contenu n'est généralement pas écrit sur la ligne de transition, sauf lors d'une décision, où la condition de la décision doit être écrite sur la ligne.

Un état est une situation dans laquelle un objet se trouve au cours de son cycle de vie, lorsqu'il remplit certaines conditions, exécute certaines activités ou attend certains événements, représenté par un rectangle à coins arrondis.

État initial : représente le début du diagramme d'état, représenté par un cercle plein, un diagramme d'état n'a qu'un seul état initial.

État final : représente la fin du diagramme d'état, représenté par un cercle plein entouré d'un anneau, un diagramme d'état peut avoir plusieurs états finaux.

État composite : un état composite est un état qui contient des sous-états imbriqués, selon que les états existent simultanément ou non, ils sont classés en sous-états séquentiels et sous-états concurrents.

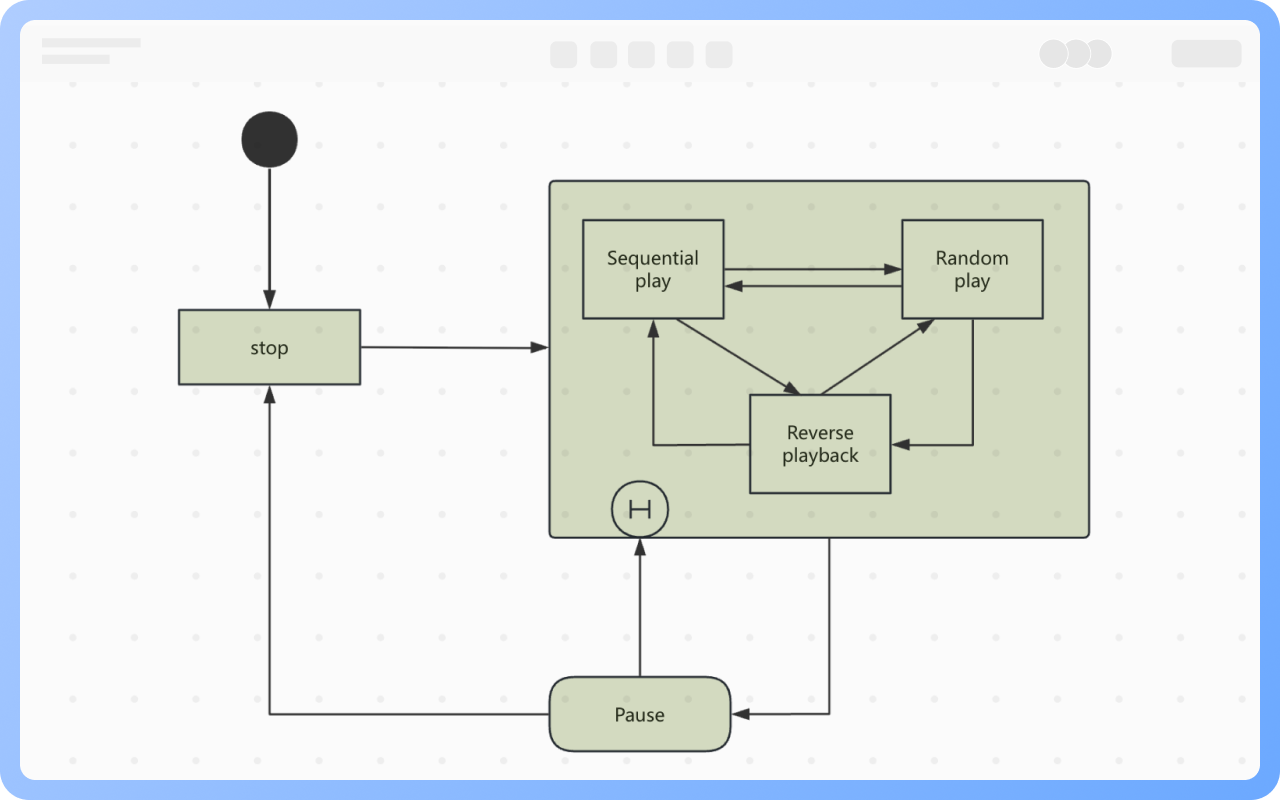

État historique : un état historique est un pseudo-état qui indique que lorsque l'état est à nouveau transféré à cet état composite, il doit être dans le sous-état où il était lors de la dernière sortie, et non pas commencer à partir de l'état initial du composite.

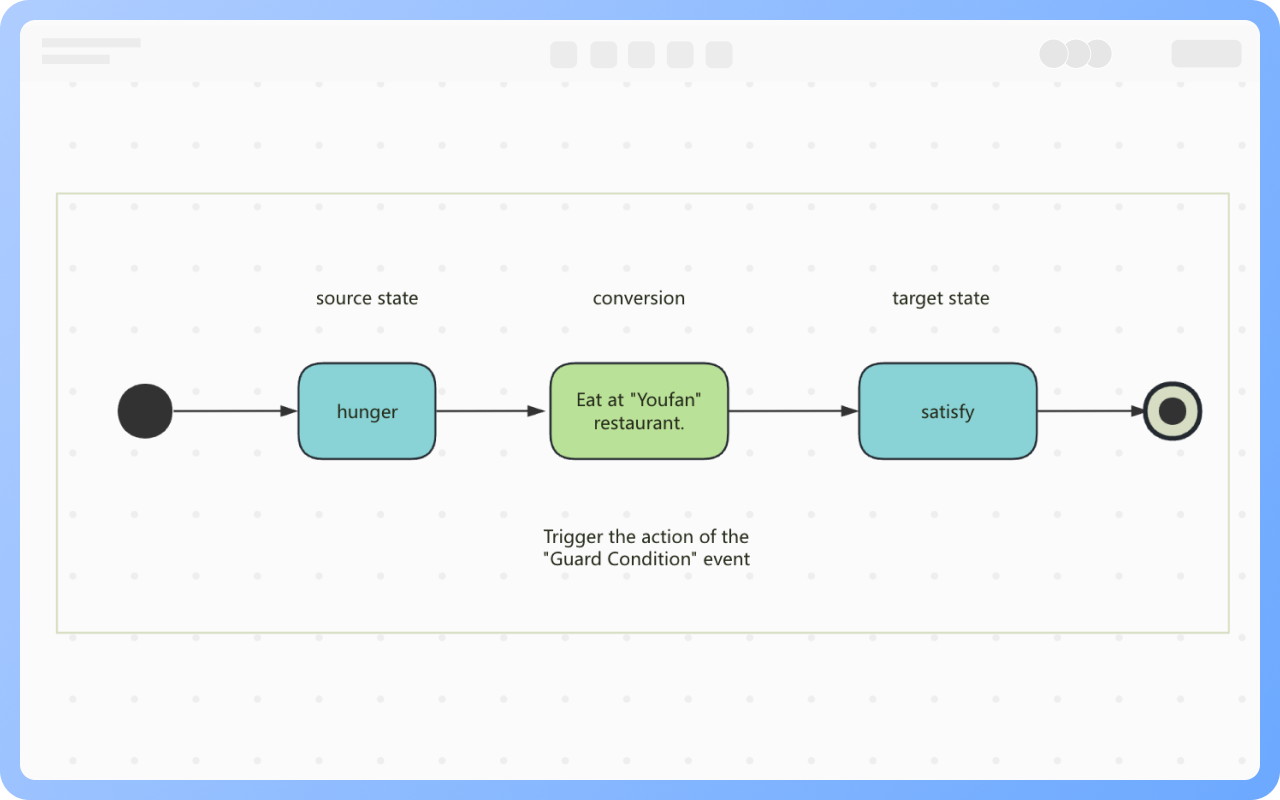

La transition est une relation entre deux états différents, indiquant que l'objet exécutera une certaine action dans l'état source et entrera dans l'état cible lorsqu'un événement spécifique se produit et qu'une condition de garde spécifique est remplie.

Événement déclencheur : c'est la cause de la transition, cela peut être un signal, un événement, un changement de condition ou une expression temporelle.
Condition de garde : c'est une expression logique, la transition ne sera activée que lorsque l'événement déclencheur se produit et que la condition de garde est vraie.
Action : cela peut être une opération d'affectation ou un calcul arithmétique, ou une séquence d'actions, y compris l'envoi d'un message à un autre objet, l'appel d'une opération, la définition d'une valeur de retour, la création ou la destruction d'un objet, etc.

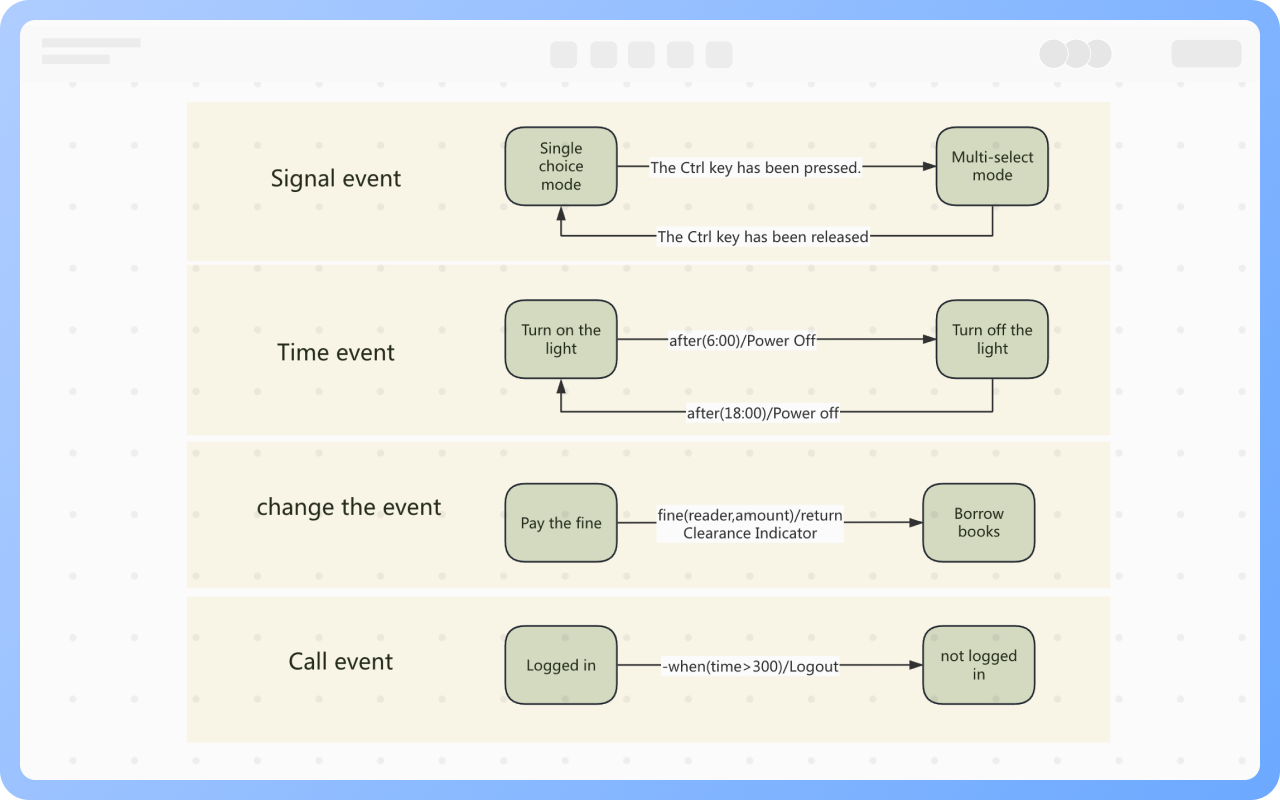

Événement de signal : il s'agit d'un événement où un objet reçoit un signal, cet événement de réception de signal entraînera une transition d'état.

Événement temporel : il représente l'écoulement du temps, lorsqu'une condition temporelle est remplie, un événement peut être déclenché, le temps peut être relatif ou absolu.

Événement de changement : il s'agit d'un événement qui se produit lorsque la condition exprimée par une expression logique dépendant de valeurs d'attributs spécifiques est remplie.

Événement d'appel : il représente un événement où un objet reçoit une demande d'appel, cet objet réalise l'opération par une transition d'état plutôt que par un processus de traitement spécifique.

Contrôleur : comme un système de contrôle d'ascenseur

Processus d'interface utilisateur : comme le processus de connexion

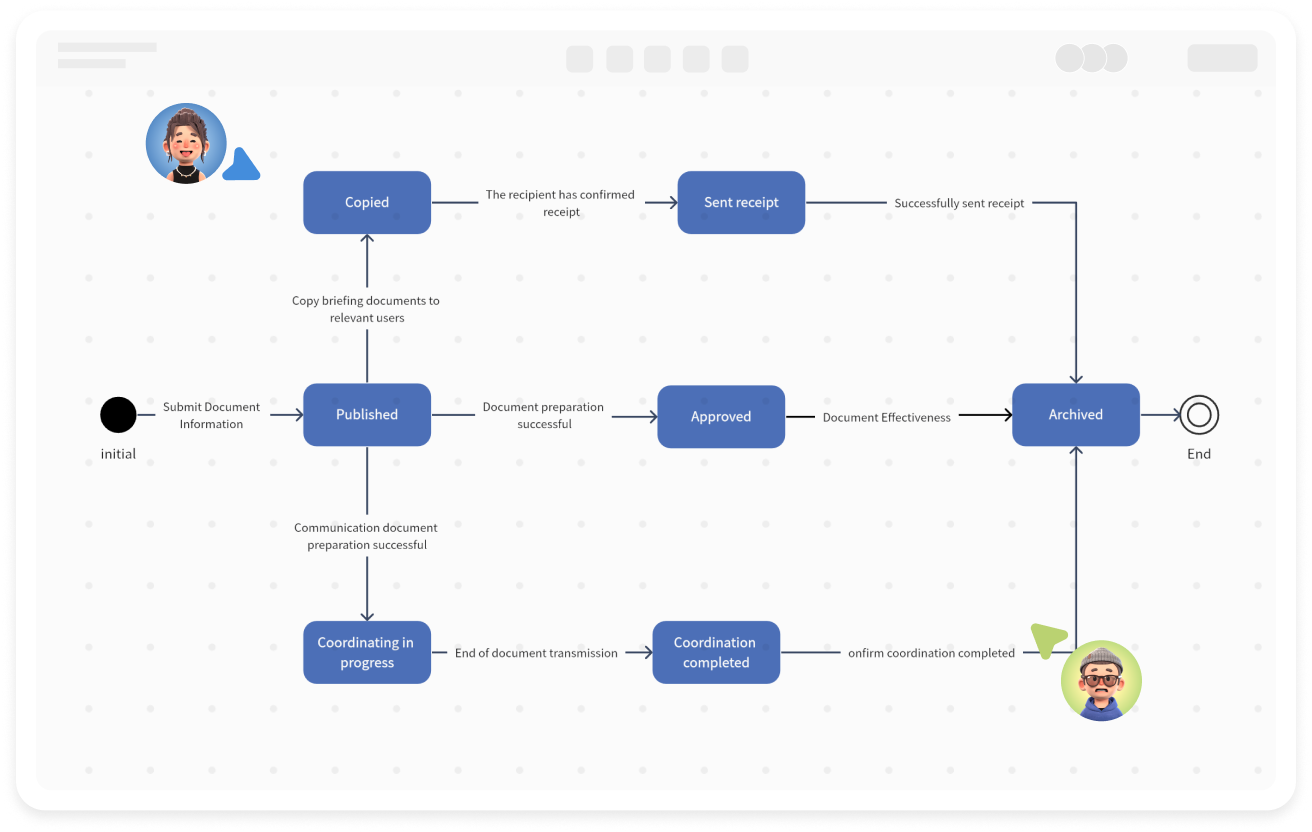

Gestion du cycle de vie : comme les commandes, les tâches, les demandes, etc.
