Sơ đồ hợp tác, còn được biết đến như sơ đồ giao tiếp, là một loại sơ đồ tương tác UML cho thấy sự hợp tác giữa các đối tượng do các sự kiện hệ thống được mô tả trong các trường hợp sử dụng, tập trung vào các mối quan hệ hợp tác giữa các đối tượng. Sơ đồ hợp tác nhấn mạnh cách các đối tượng được liên kết và các thông điệp được truyền giữa chúng trong các tương tác cụ thể.

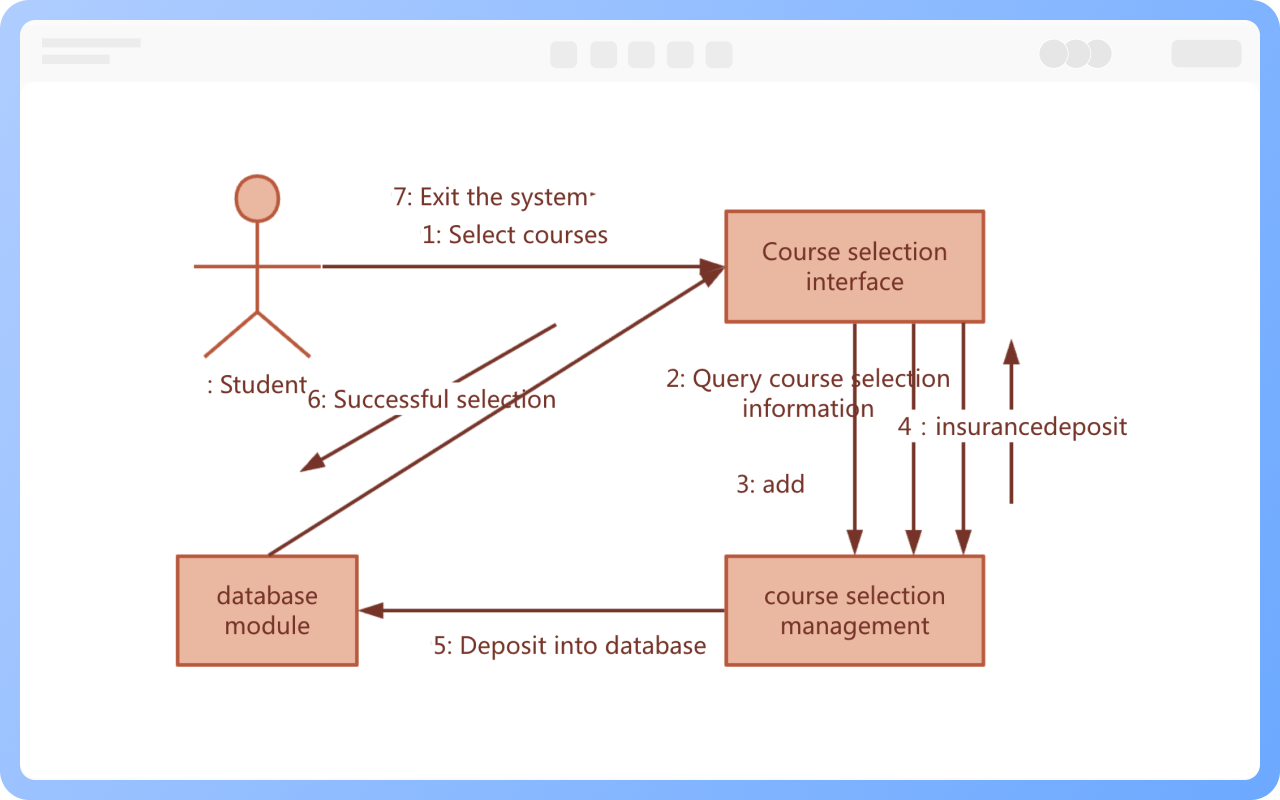

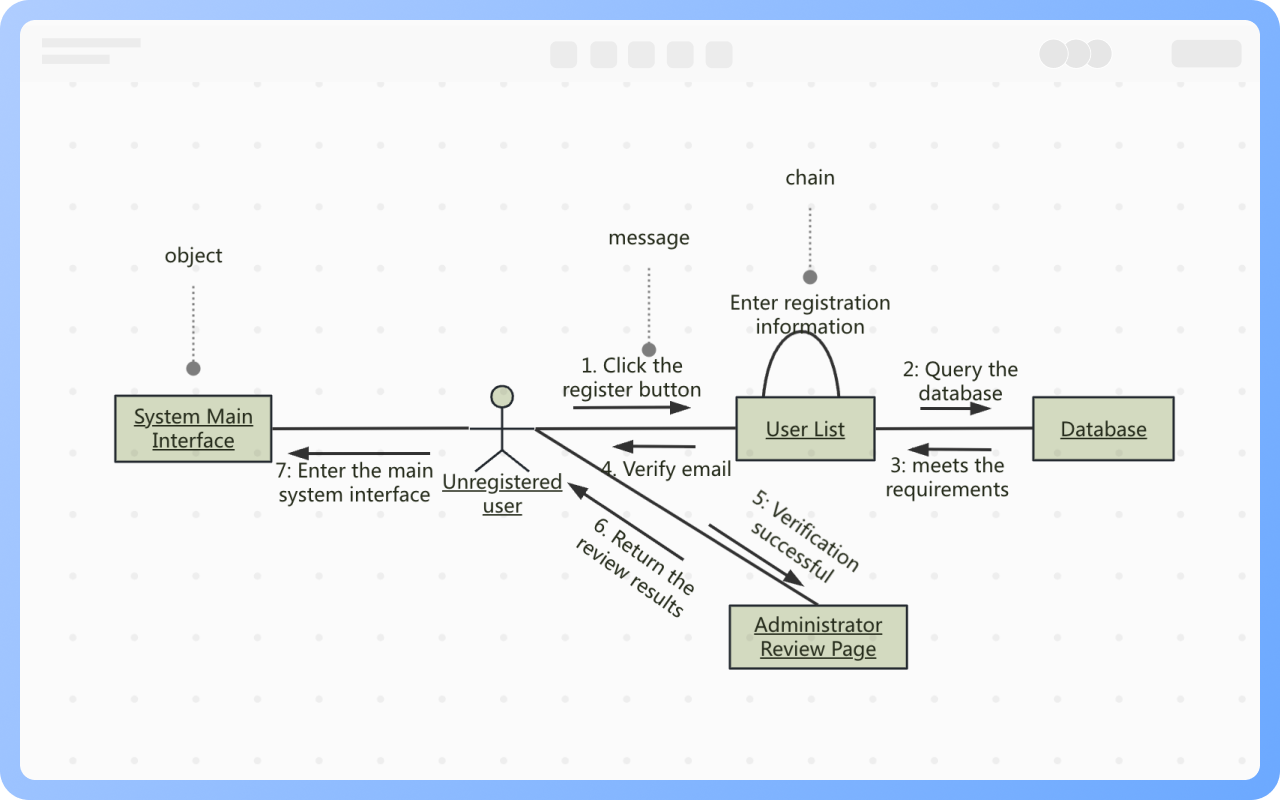

Sơ đồ hợp tác chủ yếu bao gồm ba yếu tố: đối tượng, thông điệp, và liên kết. Bằng cách thiết lập các liên kết giữa các đối tượng và thêm các thông điệp vào các liên kết, nó chỉ ra sự tương tác giữa các đối tượng, và tên thông điệp phản ánh ý định của các đối tượng tham chiếu.
Kể từ UML 2.0, các sơ đồ hợp tác đã được thay thế bằng các sơ đồ giao tiếp, và trong văn bản sau đây được gọi chung là sơ đồ giao tiếp.

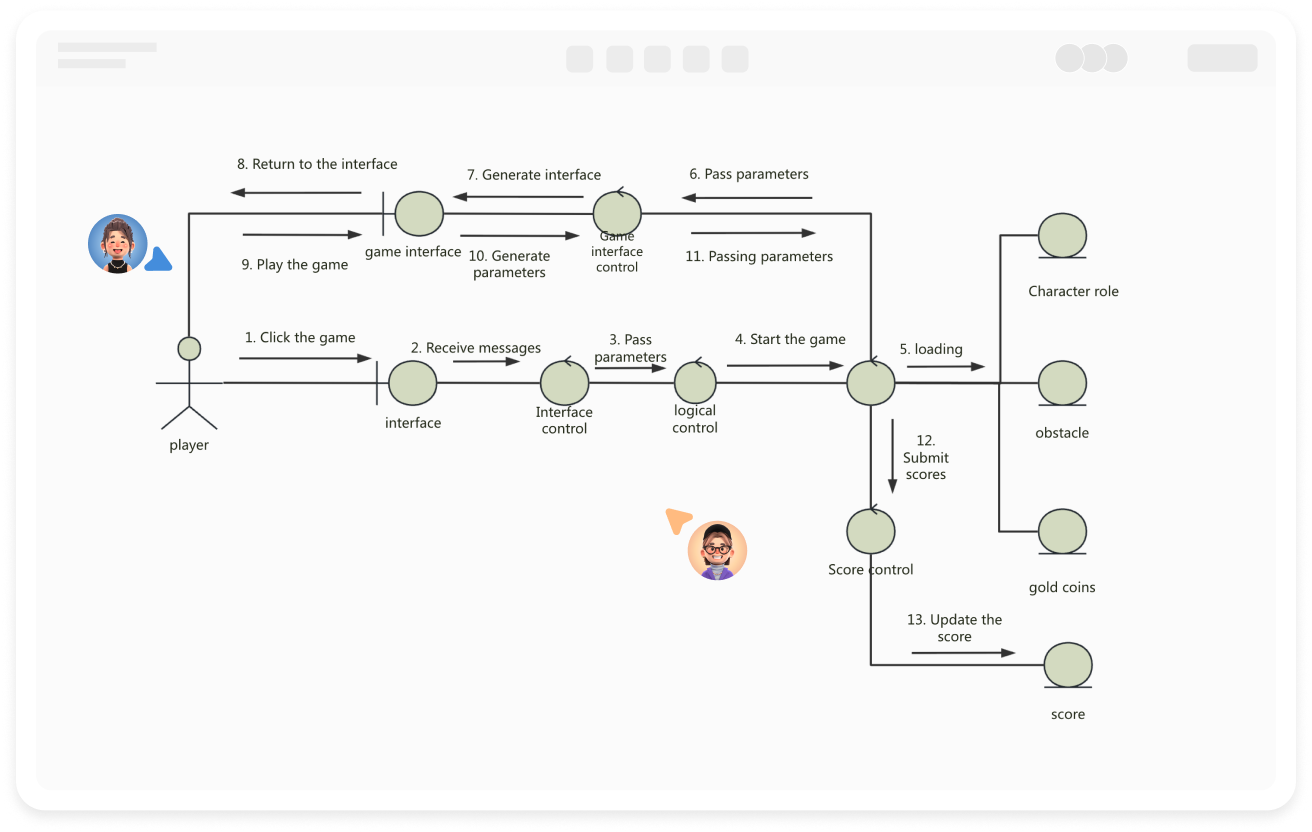

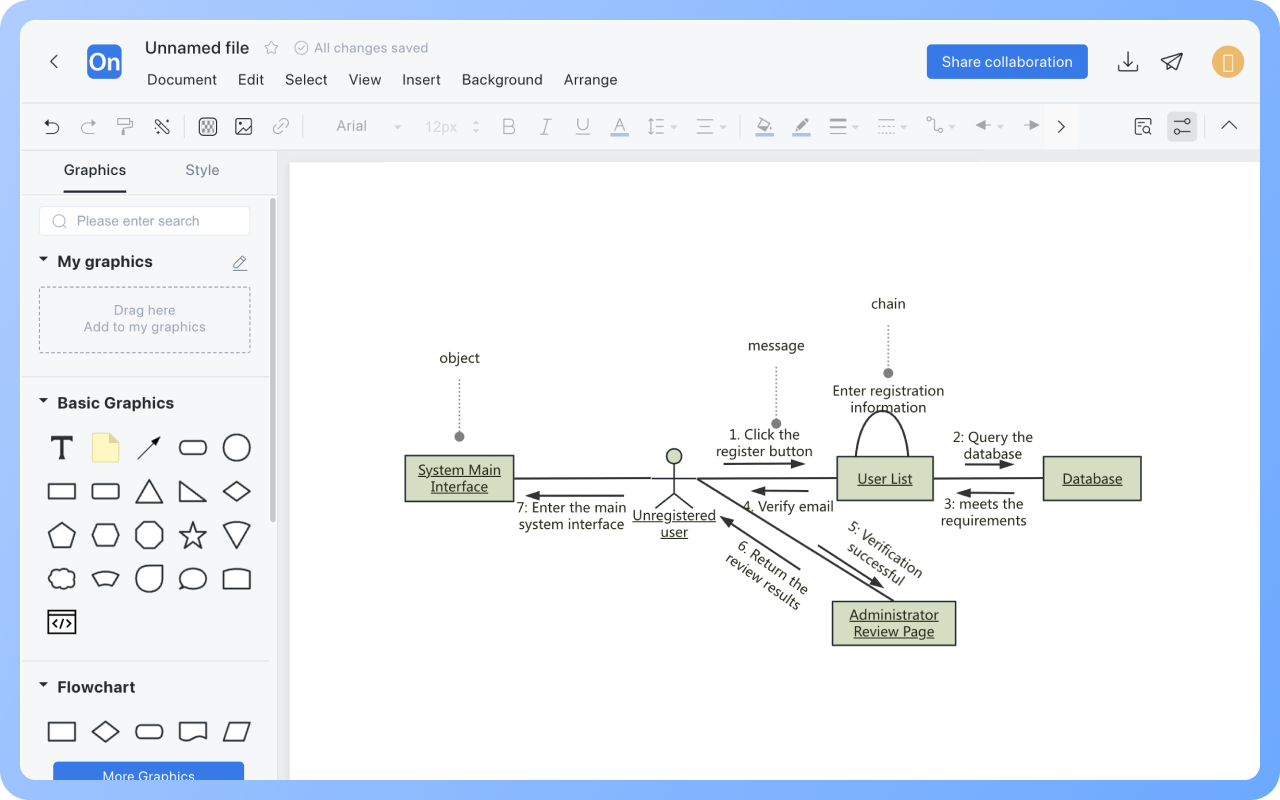

Cộng tác đa người dùng thời gian thực với liên kết chia sẻ để chuyển thông tin ngay lập tức
Tạo đồ họa tự động từ văn bản với cải tiến phong cách
Chủ đề dựng sẵn với tùy chỉnh đầy đủ
Hỗ trợ biểu tượng, hình ảnh, nhãn, công thức LaTeX, khối mã, liên kết, tệp đính kèm
Xuất: PNG, VISIO, PDF, SVG | Nhập: VISIO, Mermaid
Lưu trữ đám mây thời gian thực, đồng bộ đa thiết bị, lịch sử phiên bản và bảo mật dữ liệu
Sơ đồ giao tiếp và sơ đồ tuần tự đều là sơ đồ tương tác UML, có thể chuyển đổi lẫn nhau, có trách nhiệm tương tự, dựa trên thông điệp và có tính tuần tự.
Tuy nhiên, cũng có những khác biệt rõ rệt. Sơ đồ giao tiếp biểu diễn mối quan hệ hợp tác giữa các đối tượng, trong khi sơ đồ tuần tự biểu diễn thứ tự thời gian của các thông điệp xảy ra giữa các đối tượng.
Sơ đồ giao tiếp chủ yếu bao gồm các đối tượng, thông điệp và liên kết.
Đối tượng: Khái niệm về đối tượng trong sơ đồ hợp tác và sơ đồ tuần tự là giống nhau, nhưng trong sơ đồ hợp tác, việc tạo và hủy đối tượng không thể được biểu diễn, do đó không có hạn chế về vị trí của đối tượng trong sơ đồ.
Thông điệp: Một thông điệp bao gồm người gửi, người nhận và tên thông điệp. Để chỉ ra thứ tự gửi thông điệp trong quá trình tương tác, cần thêm số thứ tự vào thông điệp.
Liên kết: Một liên kết là kết nối giữa các đối tượng và là một thể hiện của liên kết lớp. Liên kết sử dụng các đường thẳng hoặc cung để kết nối hai đối tượng.
Thông điệp thường được chia thành thông điệp đồng bộ, thông điệp không đồng bộ, thông điệp trả về và thông điệp tự liên kết.
Thông điệp đồng bộ: Sau khi gửi thông điệp, đối tượng cần chờ đối tượng nhận phản hồi và trả về thông điệp trước khi tiến hành công việc khác, được biểu diễn bằng "mũi tên đường thẳng";
Thông điệp không đồng bộ: Sau khi gửi thông điệp, đối tượng không cần chờ thông điệp trả về từ đối tượng nhận và có thể tiếp tục thực hiện công việc khác, được biểu diễn bằng "đường thẳng + dấu lớn hơn";
Thông điệp trả về: Trả về từ một cuộc gọi quy trình, được biểu diễn bằng "mũi tên đường đứt";
Thông điệp tự liên kết: Biểu diễn cuộc gọi tự của một phương thức hoặc cuộc gọi từ một phương thức đến phương thức khác trong cùng một đối tượng, được biểu diễn bằng "hình chữ nhật bán kín + mũi tên đường thẳng bên dưới".

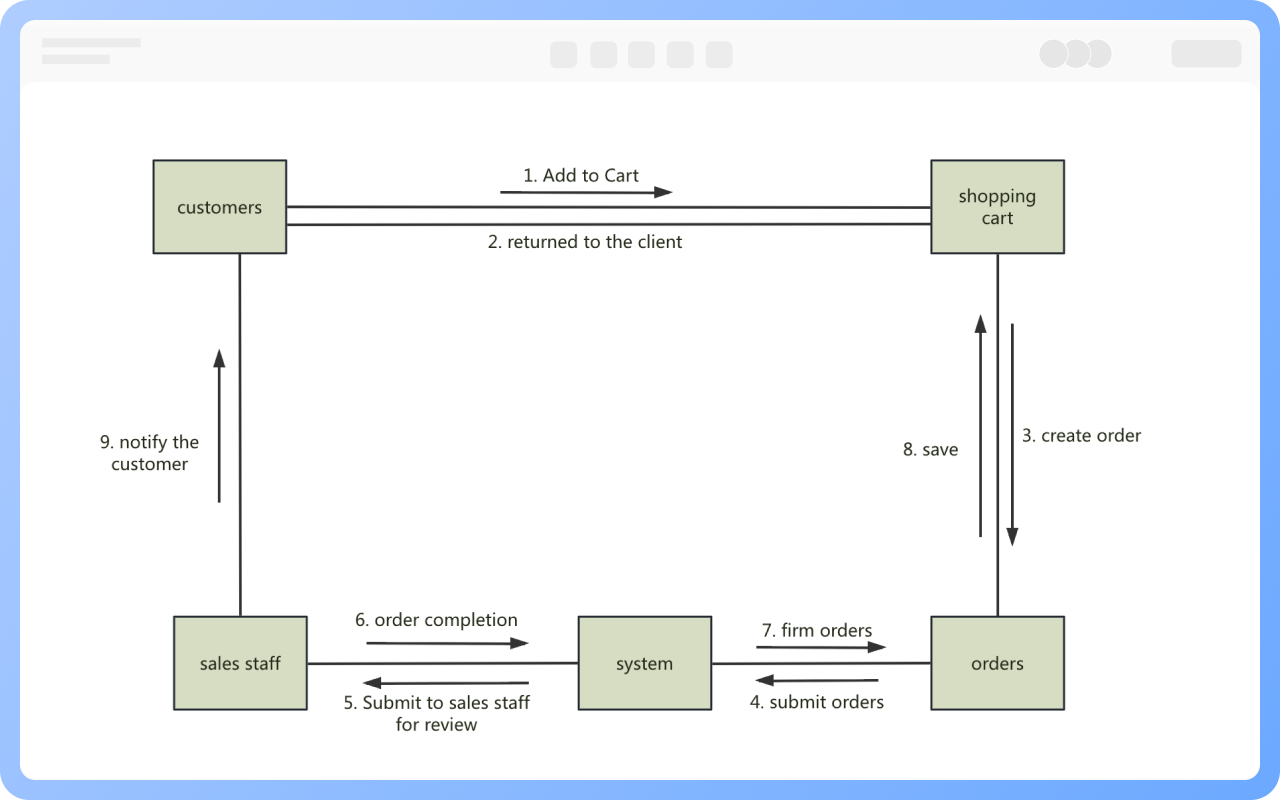

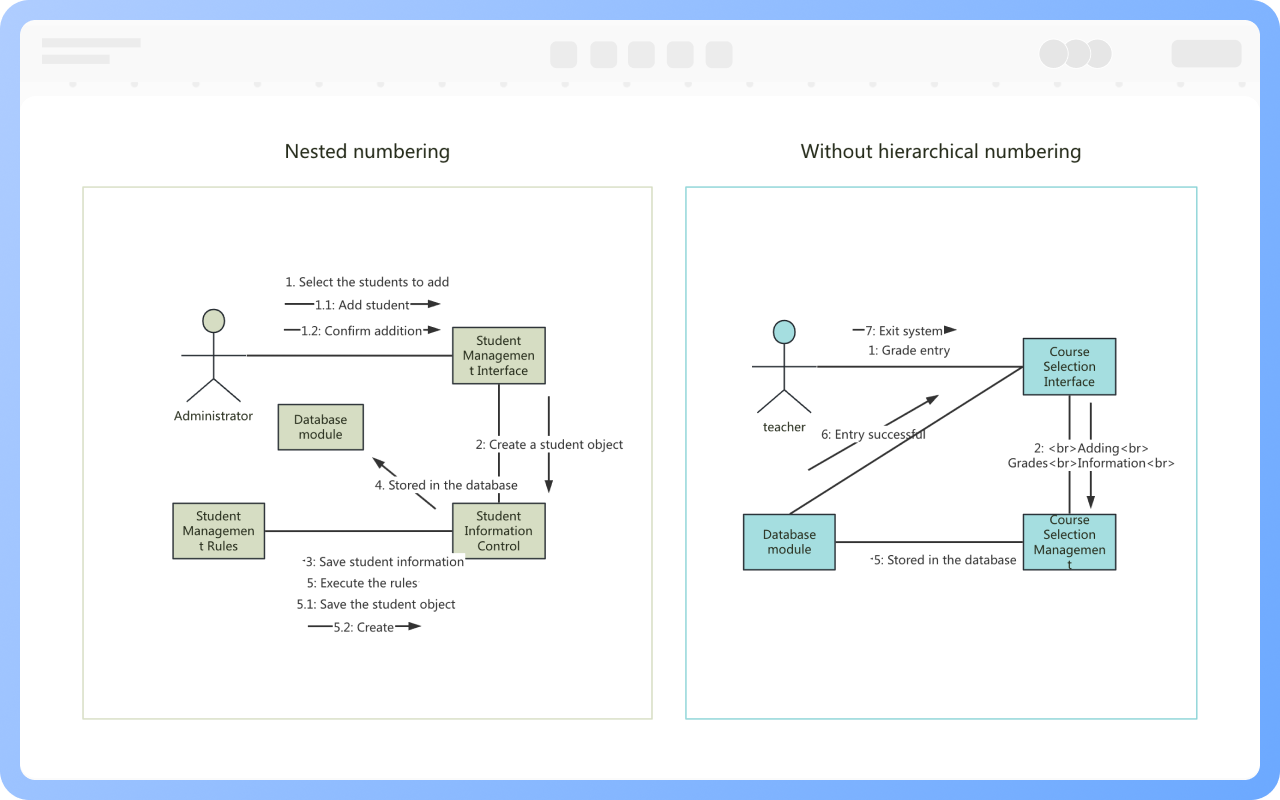

Có hai loại đánh số thông điệp: một là đánh số không phân cấp (đánh số tuần tự), đơn giản và trực quan; loại còn lại là đánh số lồng nhau, dễ dàng hơn để biểu diễn mối quan hệ chứa đựng của thông điệp.
1. Đặt ngữ cảnh của tương tác
2. Đặt bối cảnh của tương tác
3. Đặt các đặc điểm ban đầu cho mỗi đối tượng
4. Mô tả các liên kết mà thông tin có thể được truyền giữa các đối tượng
5. Đặt số thứ tự của thông điệp
Đối với Ca sử dụng: Phản ánh biểu thức logic của ngữ cảnh sử dụng cụ thể bằng cách mô tả sự truyền thông điệp giữa các đối tượng
Đối với Đối tượng: Hiển thị cấu trúc tổ chức không gian của các đối tượng và mối quan hệ tương tác của chúng
Đối với Lớp: Minh họa việc thực hiện một hoạt động lớp
Sơ đồ giao tiếp và sơ đồ tuần tự đều mô tả tương tác đối tượng, tập trung vào việc truyền thông điệp giữa các đối tượng, nhưng mỗi loại có sự nhấn mạnh riêng và không thể hoàn toàn thay thế nhau.
Sơ đồ tuần tự nhấn mạnh thứ tự thời gian của việc truyền thông điệp giữa các đối tượng, trong khi sơ đồ giao tiếp tập trung nhiều hơn vào cấu trúc của các đối tượng và cách thức truyền thông điệp.
Khái niệm về đối tượng trong sơ đồ giao tiếp giống như trong sơ đồ tuần tự, và thường có ba quy ước đặt tên:
1) Hiển thị cả tên đối tượng và tên lớp
2) Chỉ hiển thị tên đối tượng, không hiển thị tên lớp
3) Chỉ hiển thị tên lớp, không hiển thị tên đối tượng
Cả ba quy ước đặt tên đều là tiêu chuẩn, và nên chọn quy ước dễ hiểu nhất cho người đọc.
Không. Mỗi thông điệp có một số, thường là số nguyên, để chỉ ra thứ tự gửi thông điệp.
Thứ tự thời gian trong sơ đồ tuần tự là từ trên xuống dưới, trong khi trong sơ đồ giao tiếp, nó được biểu diễn bằng cách đánh số thông điệp.
Liên kết thường có hai dạng. Một là liên kết hai đối tượng khác nhau, được biểu diễn bằng một đường thẳng, và dạng khác là một đối tượng liên kết với chính nó, được biểu diễn bằng một cung tròn.
Sơ đồ giao tiếp sử dụng mũi tên để chỉ ra hướng của thông điệp. Mũi tên không chính xác có thể đảo ngược luồng điều khiển, vì vậy việc đánh dấu hướng mũi tên một cách nghiêm ngặt là quan trọng, hướng về phía người nhận thông điệp.
Sơ đồ giao tiếp phù hợp để biểu diễn các kịch bản tương tác với cấu trúc đối tượng rõ ràng. Chúng không phù hợp để mô tả toàn bộ quy trình hệ thống trên một sơ đồ, vì điều đó sẽ dẫn đến sự nhầm lẫn với các đối tượng và đường kẻ. Mỗi sơ đồ nên tập trung vào một trường hợp sử dụng hoặc tương tác module duy nhất, với số lượng đối tượng được kiểm soát trong khoảng 5-7.
