Diagram pakietów składa się z pakietów i relacji między nimi, przedstawiając zależności między różnymi modułami systemu poprzez opis relacji między pakietami.
Pakiet jest mechanizmem organizowania i zarządzania różnymi elementami modelu w UML. Organizuje on konceptualnie podobne i powiązane elementy modelu w pakiet, tworząc moduły o różnych funkcjach lub celach, i może kontrolować widoczność elementów wewnątrz pakietu, aby pomóc ludziom lepiej zrozumieć złożone systemy.
Każdy element UML może być zgrupowany w pakiet, więc klasy, obiekty, przypadki użycia, komponenty, węzły, instancje węzłów, itp., mogą być organizowane w pakiety, ułatwiając zarządzanie organizacją niezliczonych elementów zawartych w rzeczywistym modelu UML.

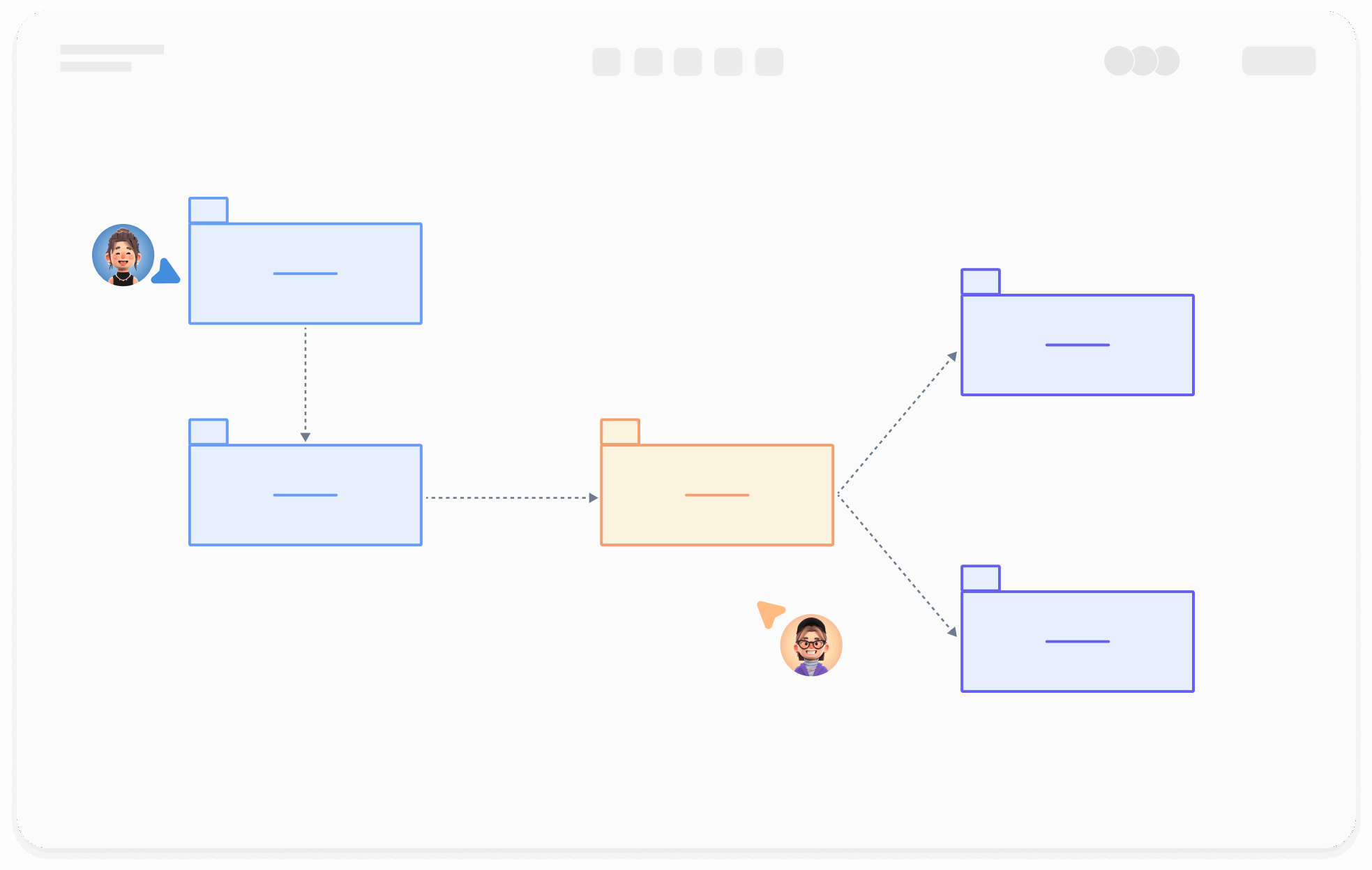

Współpraca wielu użytkowników w czasie rzeczywistym z linkami do udostępniania

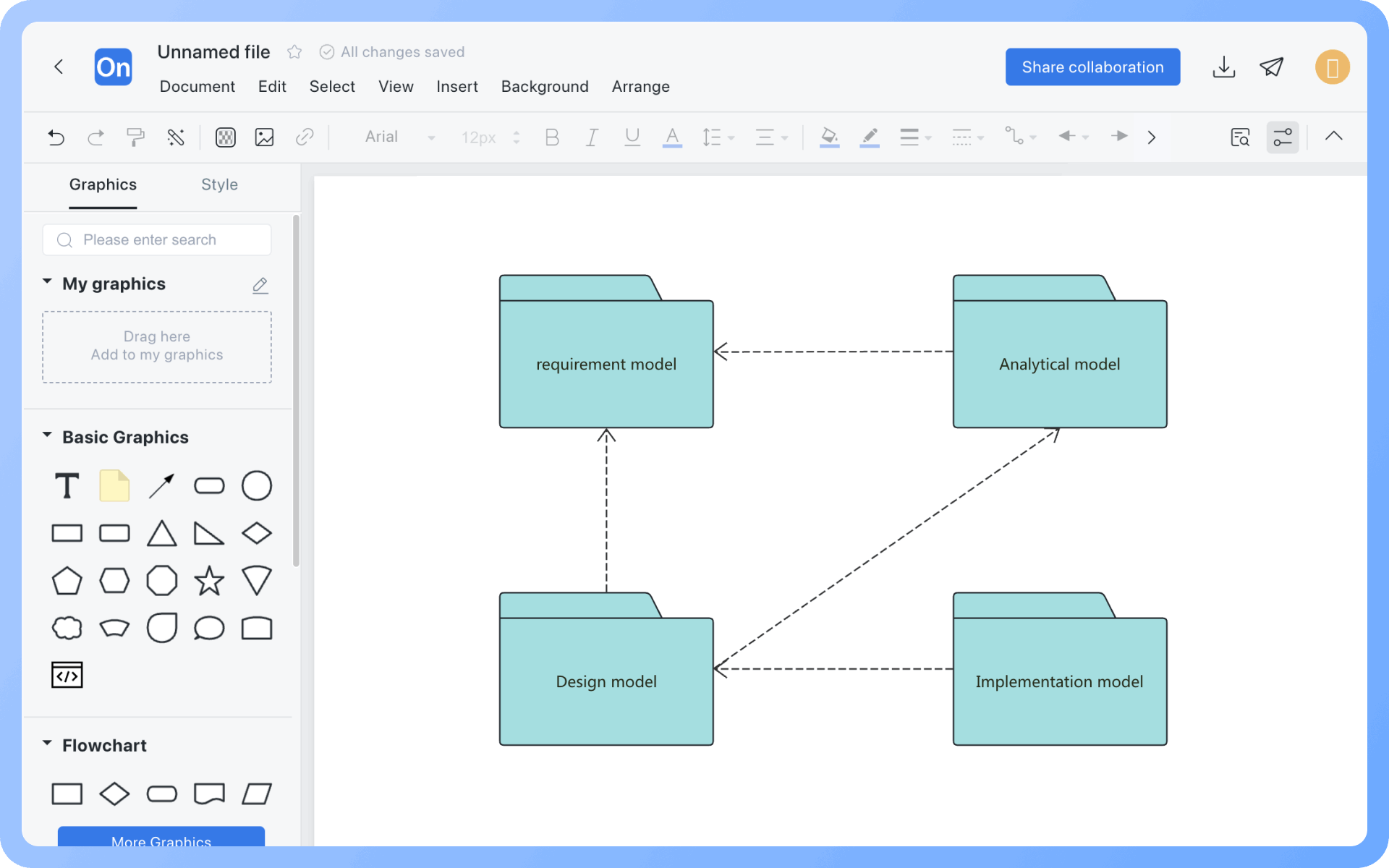

Automatyczne generowanie grafiki z tekstu z ulepszaniem stylu
Wbudowane motywy z pełną personalizacją
Obsługa ikon, obrazów, etykiet, formuł LaTeX, bloków kodu, linków, załączników
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Przechowywanie w chmurze w czasie rzeczywistym, synchronizacja wielourządzeniowa, historia wersji i bezpieczeństwo danych

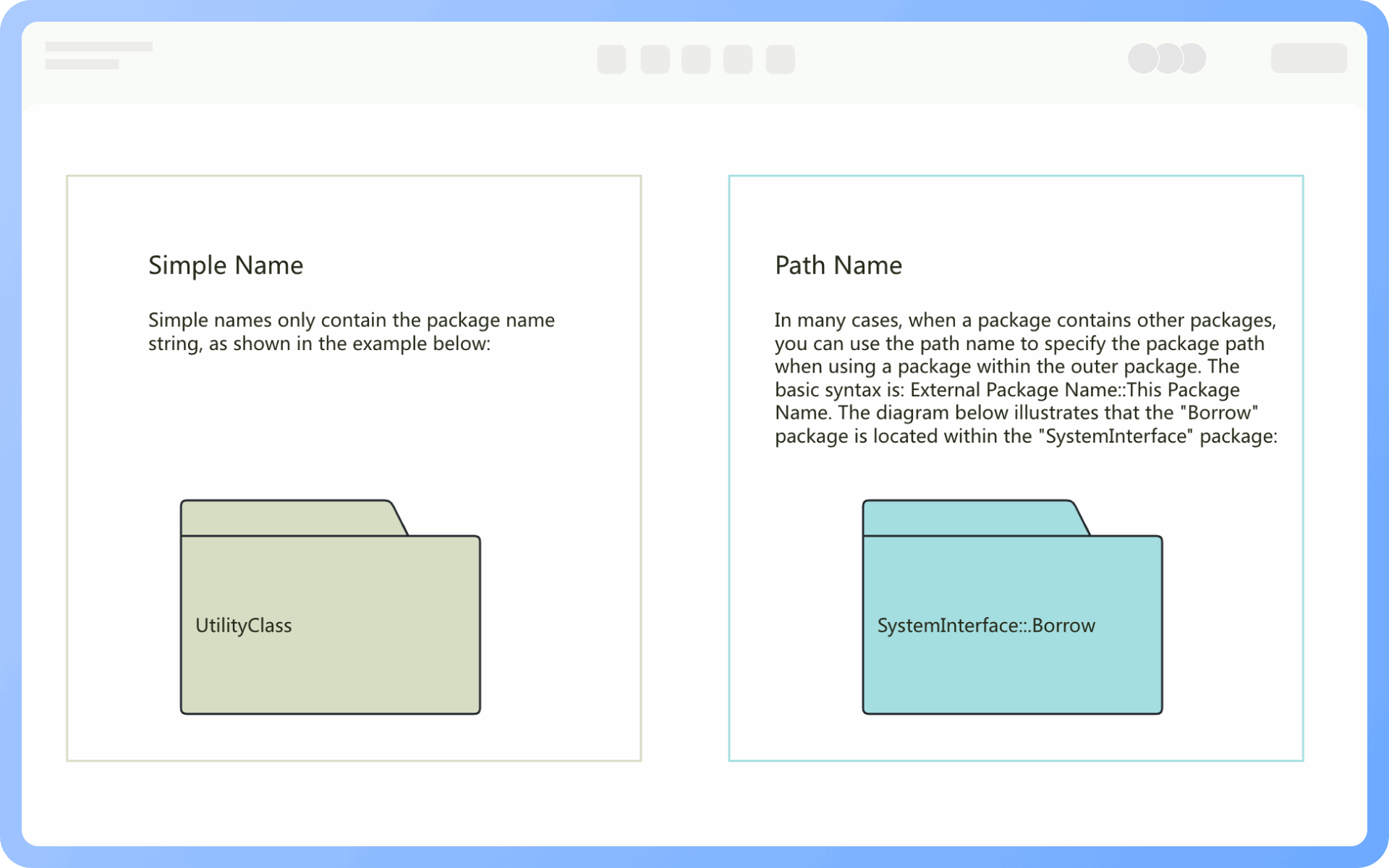

Na tym samym poziomie każdy pakiet powinien mieć unikalną nazwę różniącą się od innych pakietów. Nazwy pakietów występują w dwóch formach:
Prosta nazwa: Prosta nazwa używa tylko ciągu znaków nazwy pakietu;
Nazwa ścieżki: W wielu przypadkach pakiet zawiera inne pakiety, więc zewnętrzna nazwa pakietu jest używana do wskazania ścieżki pakietu. Podstawowa składnia to: [Zewnętrzna nazwa pakietu::Nazwa tego pakietu].
Pakiet jest mechanizmem grupującym, więc może zawierać dowolne elementy w UML, takie jak klasy, obiekty, przypadki użycia, interfejsy, komponenty, węzły itp. Może również zawierać inne pakiety, diagramy przypadków użycia, diagramy współpracy, diagramy sekwencji itp.

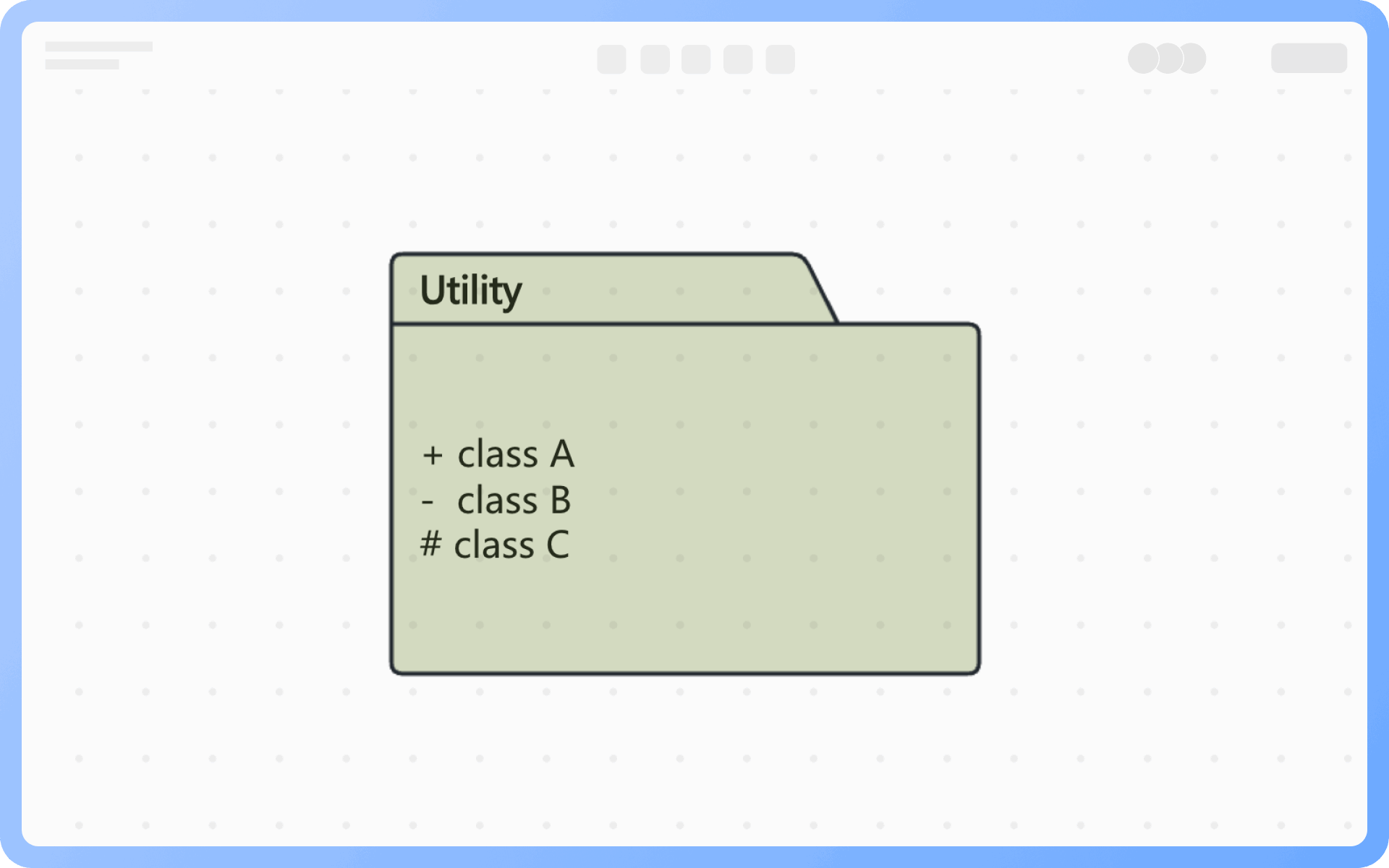

Widoczność elementów w pakiecie odnosi się do uprawnień dostępu elementów zewnętrznych do elementów wewnątrz pakietu. Zwykle istnieją trzy uprawnienia: publiczne, prywatne, chronione.

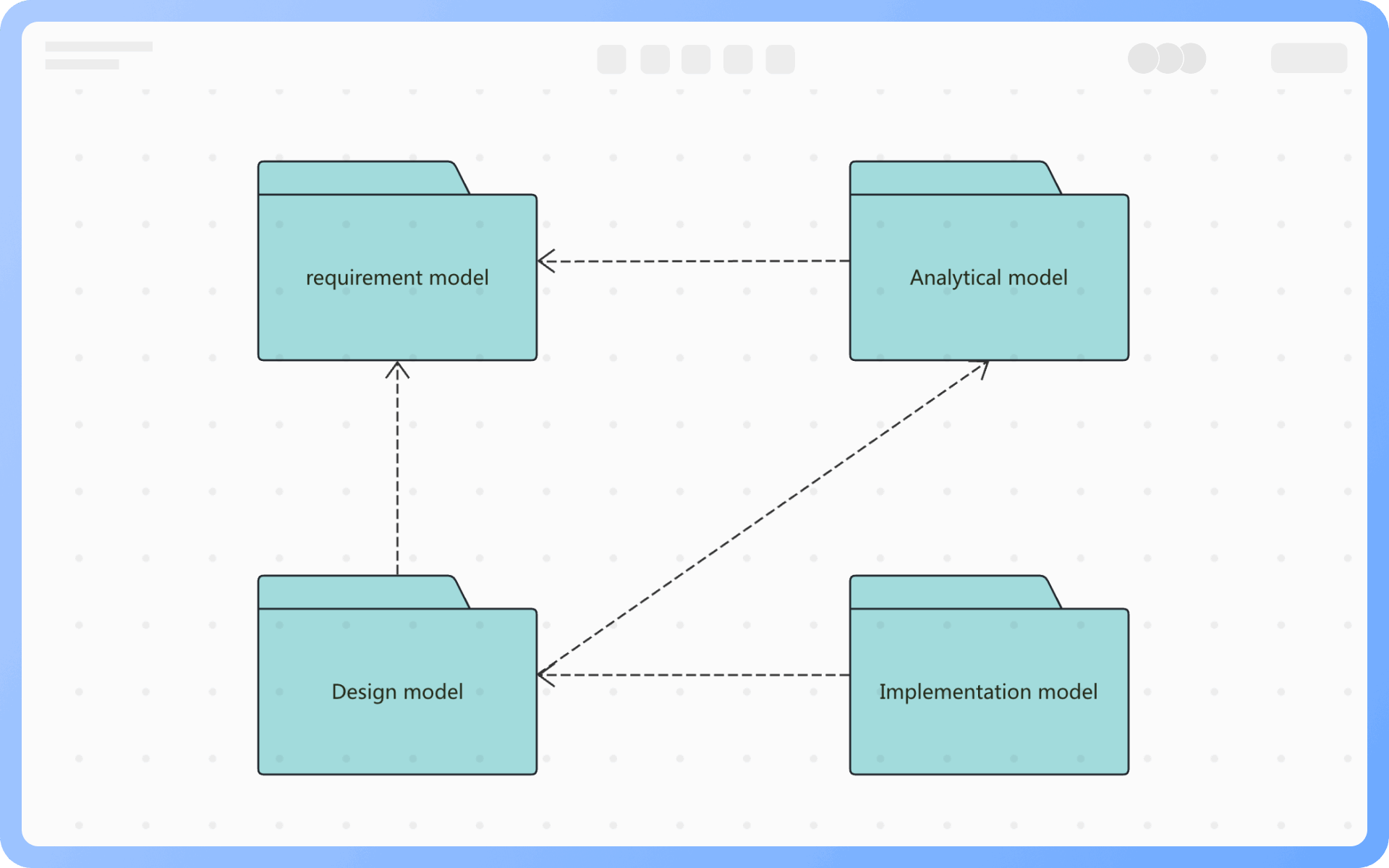

Zależność: Zależność między pakietami odnosi się do zależności istniejącej między kilkoma elementami wewnątrz dwóch pakietów. Zależność jest reprezentowana przez przerywaną strzałkę, z strzałką wskazującą od pakietu zależnego do pakietu, od którego jest zależny. Zależność między pakietami może być uogólnieniem, realizacją, importem itp.
Uogólnienie: Zależność uogólnienia między pakietami jest podobna do zależności uogólnienia między klasami. Ta zależność uogólnienia oznacza, że specjalizowany pakiet może zastąpić elementy w ogólnym pakiecie i może dodawać nowe elementy. W rzeczywistości uogólnienie między pakietami jest również rodzajem zależności.

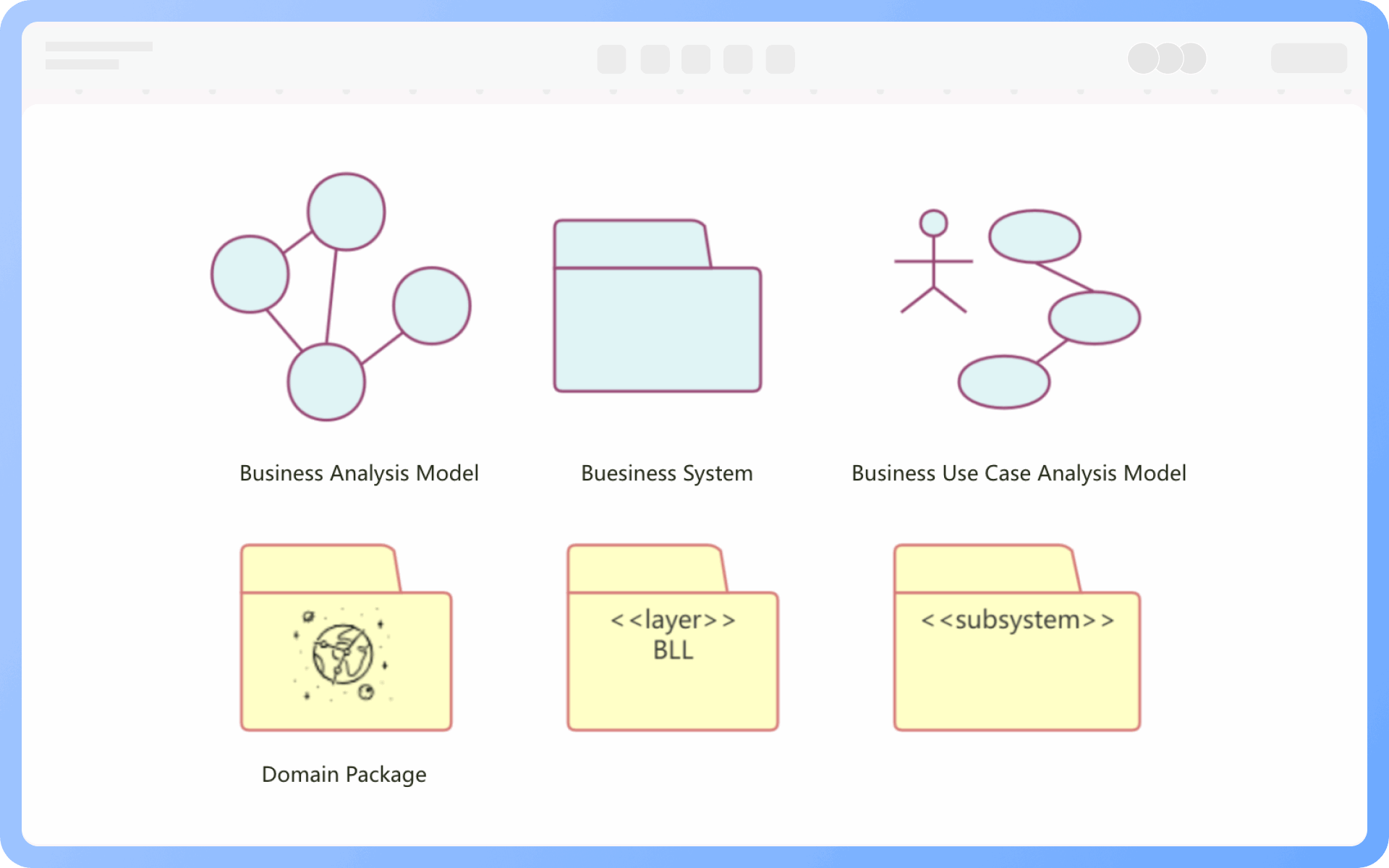

Zazwyczaj istnieje 6 typów stereotypów pakietów: model analizy biznesowej, system biznesowy, model analizy przypadków użycia biznesowego, pakiet domeny, warstwa, oraz podsystem. Możesz wybrać odpowiedni stereotyp w zależności od potrzeb, aby szybko zidentyfikować rolę pakietu.
1. Zarządzanie złożonością dużych systemów
2. Odwzorowanie modularnej struktury systemu
3. Reprezentowanie zależności i relacji interfejsów między modułami
4. Ułatwienie współpracy zespołowej i podziału modułów

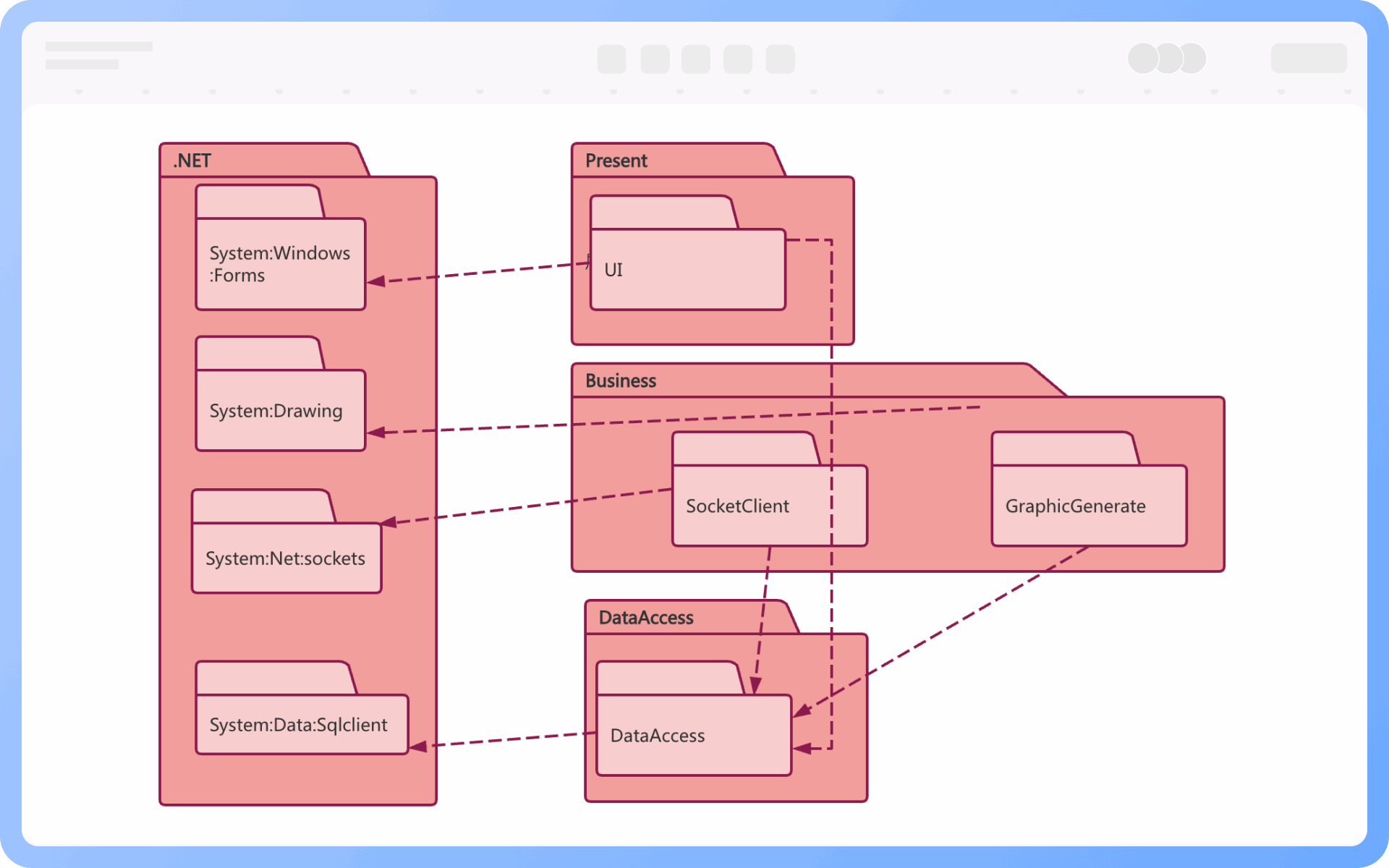

1. Modelowanie warstwowe dużych systemów
Reprezentowanie warstw architektonicznych, takich jak zależności warstwy prezentacji, warstwy biznesowej, warstwy dostępu do danych.
2. Współpraca zespołowa i podział modułów
Używanie diagramów pakietów do podziału modułów odpowiedzialności przed rozwojem, wyjaśnienie kierunku zależności między pakietami, unikanie zależności cyklicznych.
3. Dopasowanie kodu do modeli
Języki takie jak Java, C++ mają dobrą relację odwzorowania między 'pakietami' lub 'przestrzeniami nazw' a diagramami pakietów UML, odpowiednie do modelowania struktury kodu.
4. Refaktoryzacja i optymalizacja projektu
Identyfikowanie problemów z wysokim sprzężeniem i niską spójnością poprzez analizę diagramów pakietów, dostosowanie podziału modułów odpowiednio.
Nie ma ograniczeń dotyczących elementów w pakiecie. Pakiet jest mechanizmem grupującym, więc może zawierać dowolne elementy w UML, takie jak klasy, przypadki użycia, interfejsy, komponenty, węzły, itp. Może również zawierać inne pakiety, diagramy przypadków użycia, diagramy współpracy, diagramy sekwencji, itp.
Nie, element może należeć tylko do jednego pakietu.
Na tym samy poziomie, każdy pakiet powinien mieć nazwę odróżniającą go od innych pakietów.
1. Unikaj cyklicznych zależności między pakietami;
2. Nazwy pakietów powinny być proste i opisowe.
Diagramy pakietów służą do organizowania i grupowania elementów w diagramach klas, takich jak klasy, interfejsy, podsystemy, itp., podkreślając logiczna hierarchiczną strukturę.
Diagramy klas z kolei służą do opisywania strukturalnych relacji między klasami, koncentrując się na szczegółach samych klas.
Tak, diagramy pakietów obsługują zagnieżdżone struktury pakietów, służące do wyrażania podziału podpakietów w pakiecie, często używane do reprezentowania warstwowych struktur w złożonych systemach.
Zazwyczaj diagramy pakietów głównie używają relacji zależności, ale jeśli to konieczne, inne diagramy (takie jak diagramy komponentów) mogą być używane do wyrażania semantyki takiej jak implementacja i import. Zazwyczaj nie jest zalecane mieszanie wielu relacji w standardowych diagramach pakietów.
1. Niskie sprzężenie i wysoka spójność: Minimalizuj zależności między pakietami w celu zwiększenia niezależności;
2. Jasny kierunek zależności: Utrzymuj jednokierunkowe zależności, aby uniknąć cyklicznych zależności;

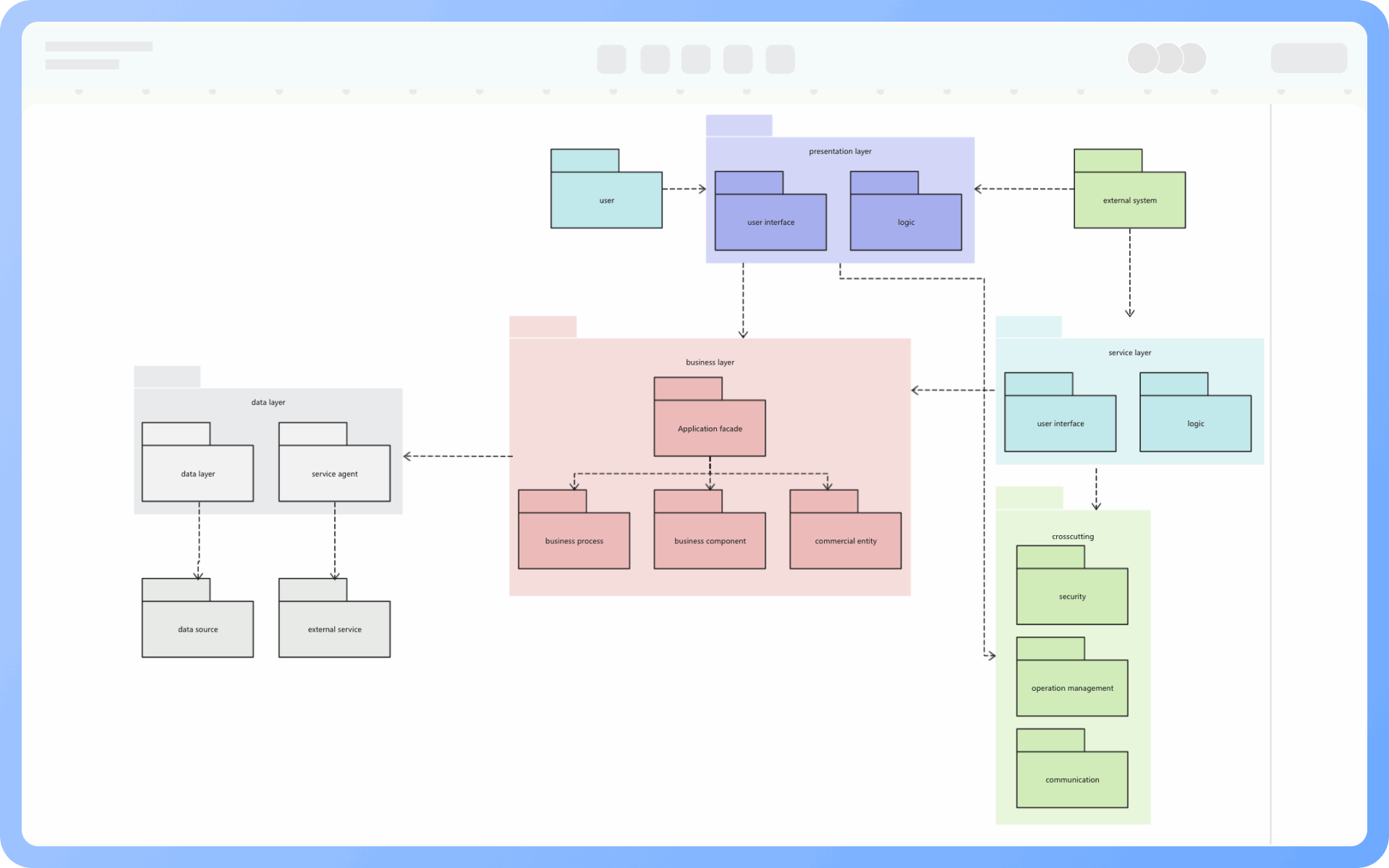

3. Projekt warstwowy: Dziel pakiety według warstw architektonicznych, typowe warstwowanie: warstwa prezentacji → warstwa logiki biznesowej → warstwa dostępu do danych;
4. Enkapsulacja wewnętrznej struktury: Udostępniaj tylko niezbędne klasy lub interfejsy, ukrywając szczegóły implementacji;
5. Używaj komentarzy i etykiet do wyjaśniania relacji: takich jak <
