Диаграмма классов является статическим представлением в UML моделировании, используемым для описания классов, интерфейсов, взаимодействий и их взаимосвязей. Она отображает статическую структуру этих концепций в системе и широко применяется на стадиях системного анализа и проектирования в программной инженерии.
Диаграмма классов является основной частью объектно-ориентированного моделирования и определяет основу для других UML диаграмм. На основе диаграммы классов можно создавать диаграммы состояний, диаграммы взаимодействий, диаграммы компонентов и диаграммы конфигурации.
Диаграмма классов в основном используется для отображения классов, интерфейсов и их статической структуры и взаимосвязей в системе. После того как дизайнер программного обеспечения разработает диаграмму классов, программист может реализовать содержимое диаграммы в коде.
Совместная работа в реальном времени с доступом по ссылке для мгновенной передачи данных

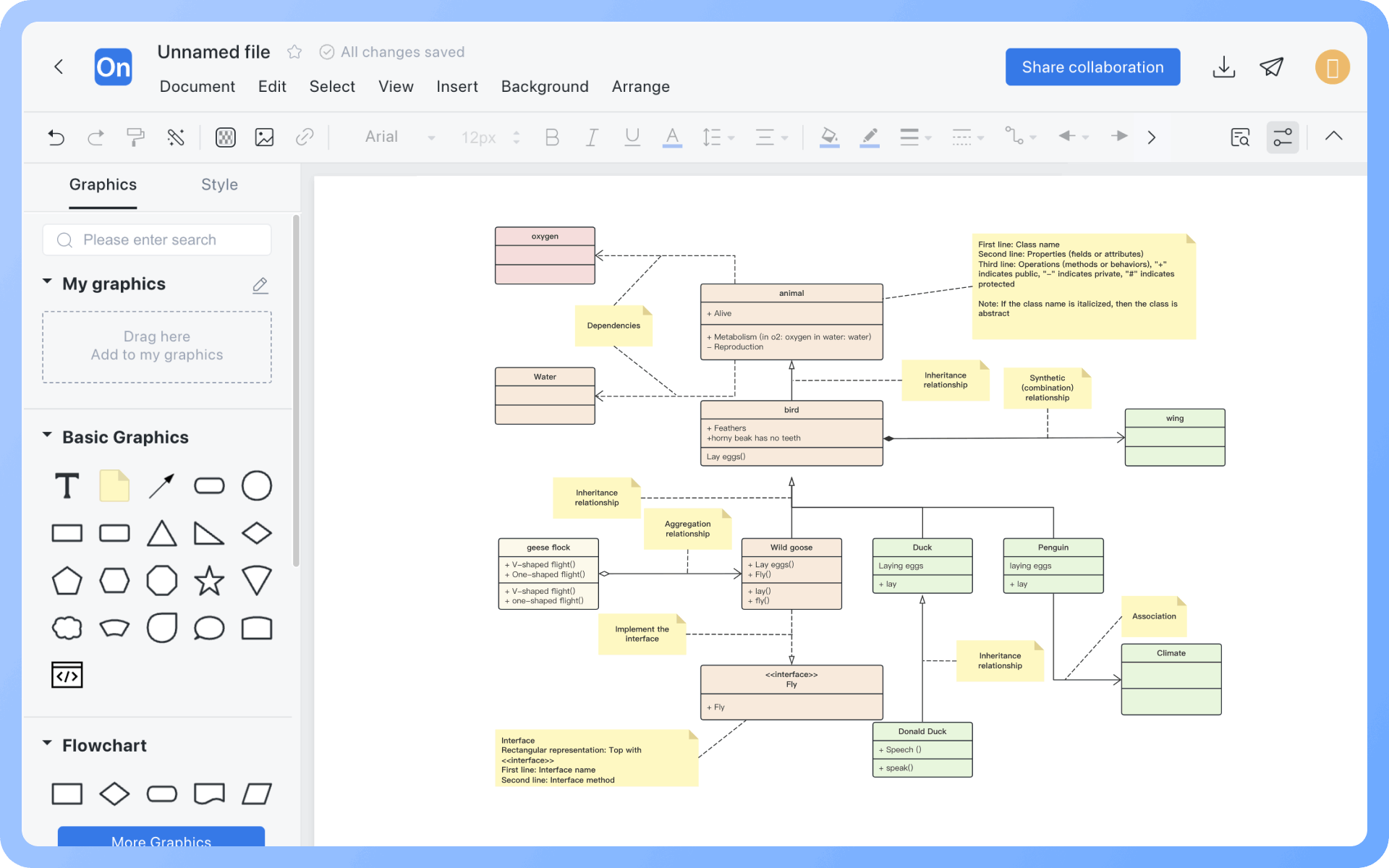

Автоматическое создание графики из текста с улучшением стиля
Встроенные темы с полной настройкой
Поддерживает иконки, изображения, метки, формулы LaTeX, блоки кода, ссылки, вложения
Экспорт: PNG, VISIO, PDF, SVG | Импорт: VISIO, Mermaid
Облачное хранение в реальном времени, синхронизация устройств, история версий и защита данных
Диаграмма классов состоит из классов, интерфейсов и различных отношений, включая обобщение, зависимость, ассоциацию и реализацию.
Класс обычно состоит из имени, атрибутов и операций. Кроме того, состав класса включает обязанности класса, ограничения и комментарии.

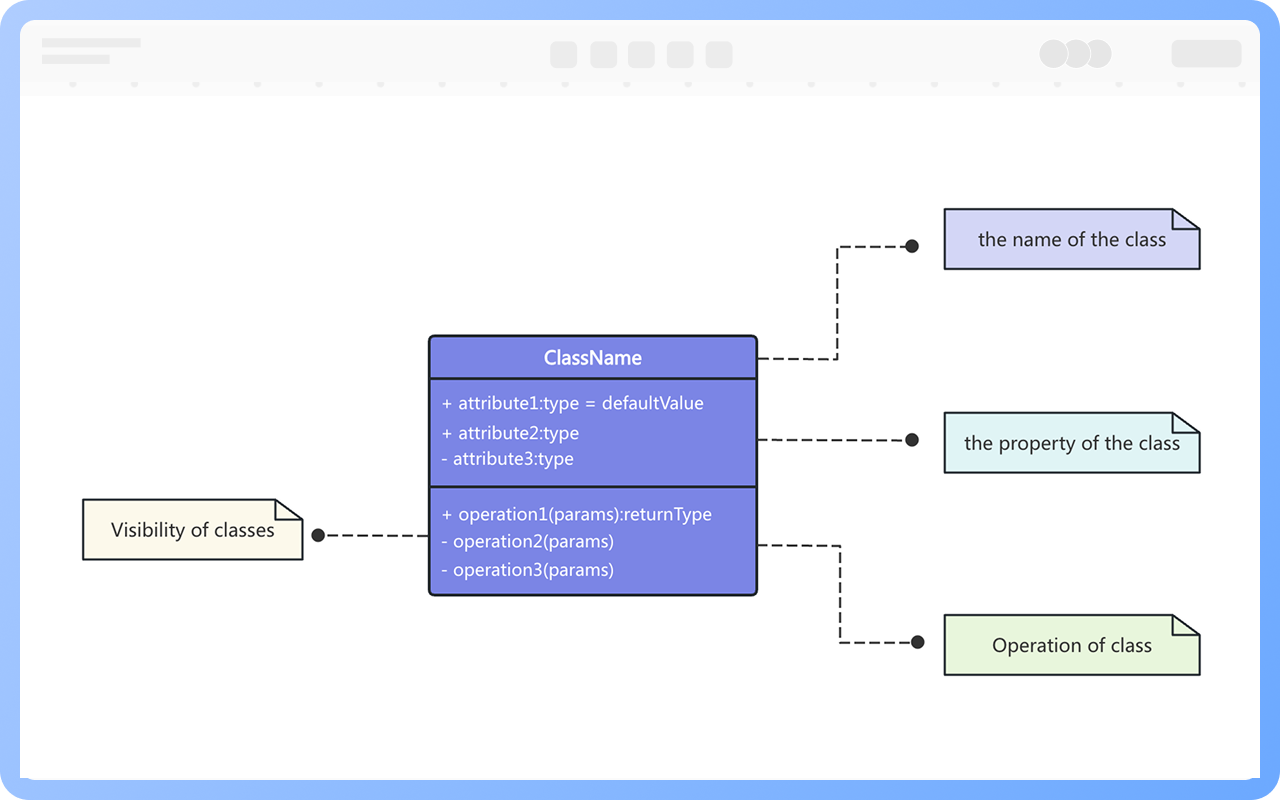

Класс на диаграмме классов изображается в виде прямоугольника, который делится на три уровня: первый уровень - имя класса, второй уровень - атрибуты класса, третий уровень - операции класса.

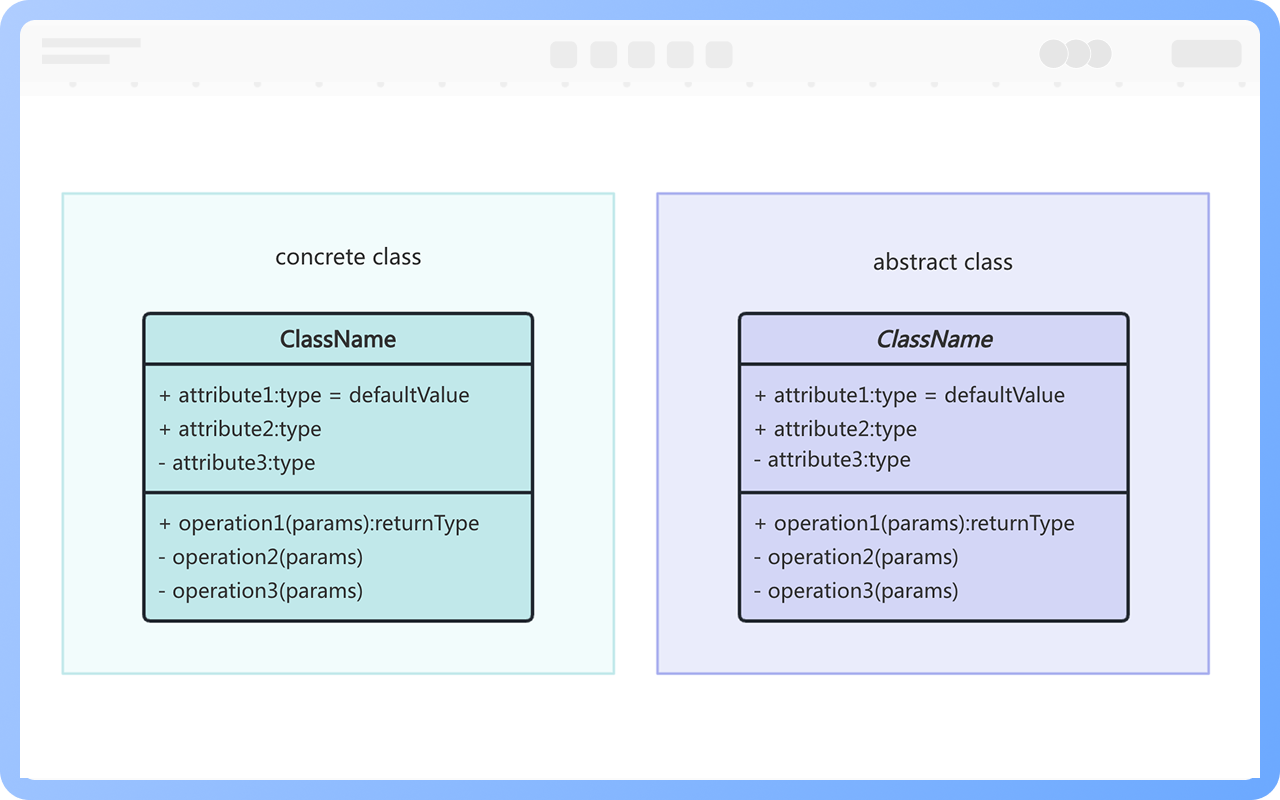

Имя класса должно быть существительным и точно отражать концепцию в предметной области. Согласно UML, первая буква каждого слова в имени класса должна быть заглавной. Прямой шрифт используется для обозначения конкретных классов, курсив - для абстрактных классов.

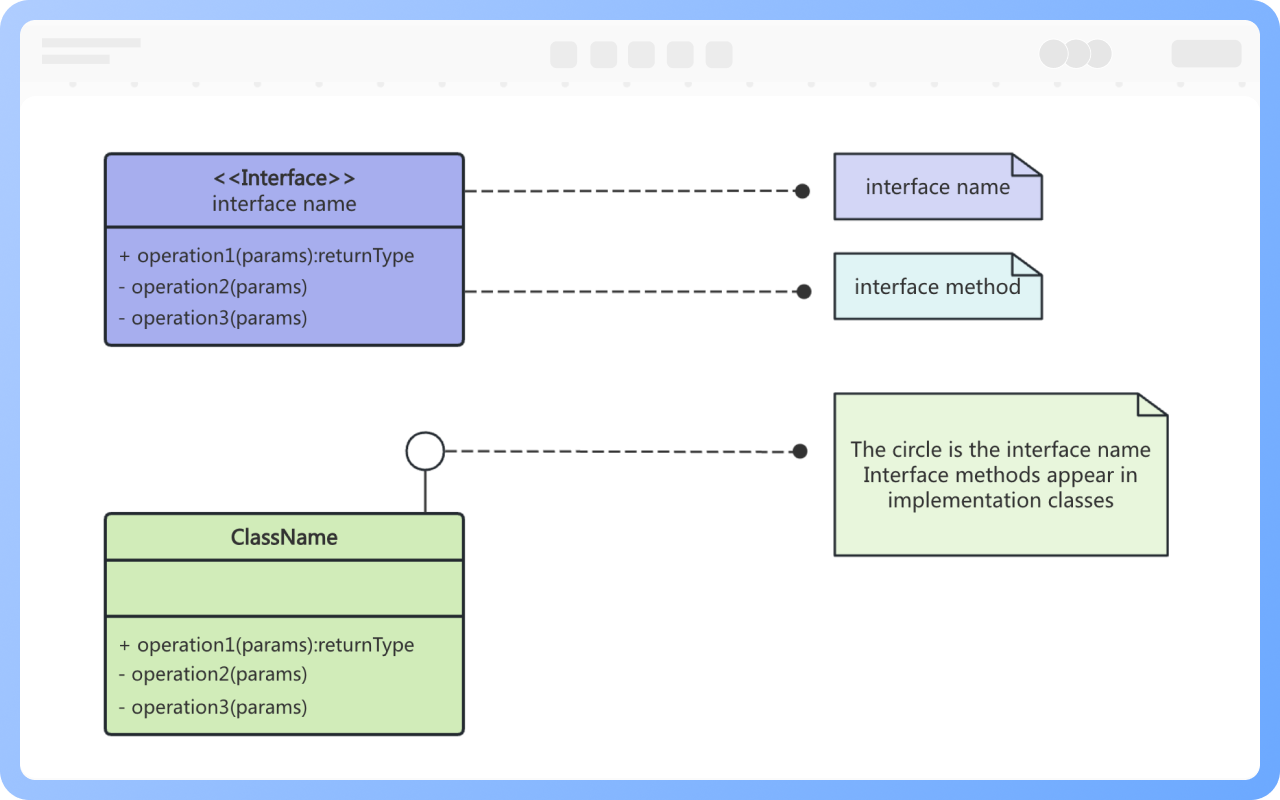

Интерфейс на диаграмме классов также изображается в виде прямоугольника, но с отличием: на первом уровне используется стереотип <<interface>>, ниже указывается имя интерфейса, а на втором уровне - методы интерфейса.

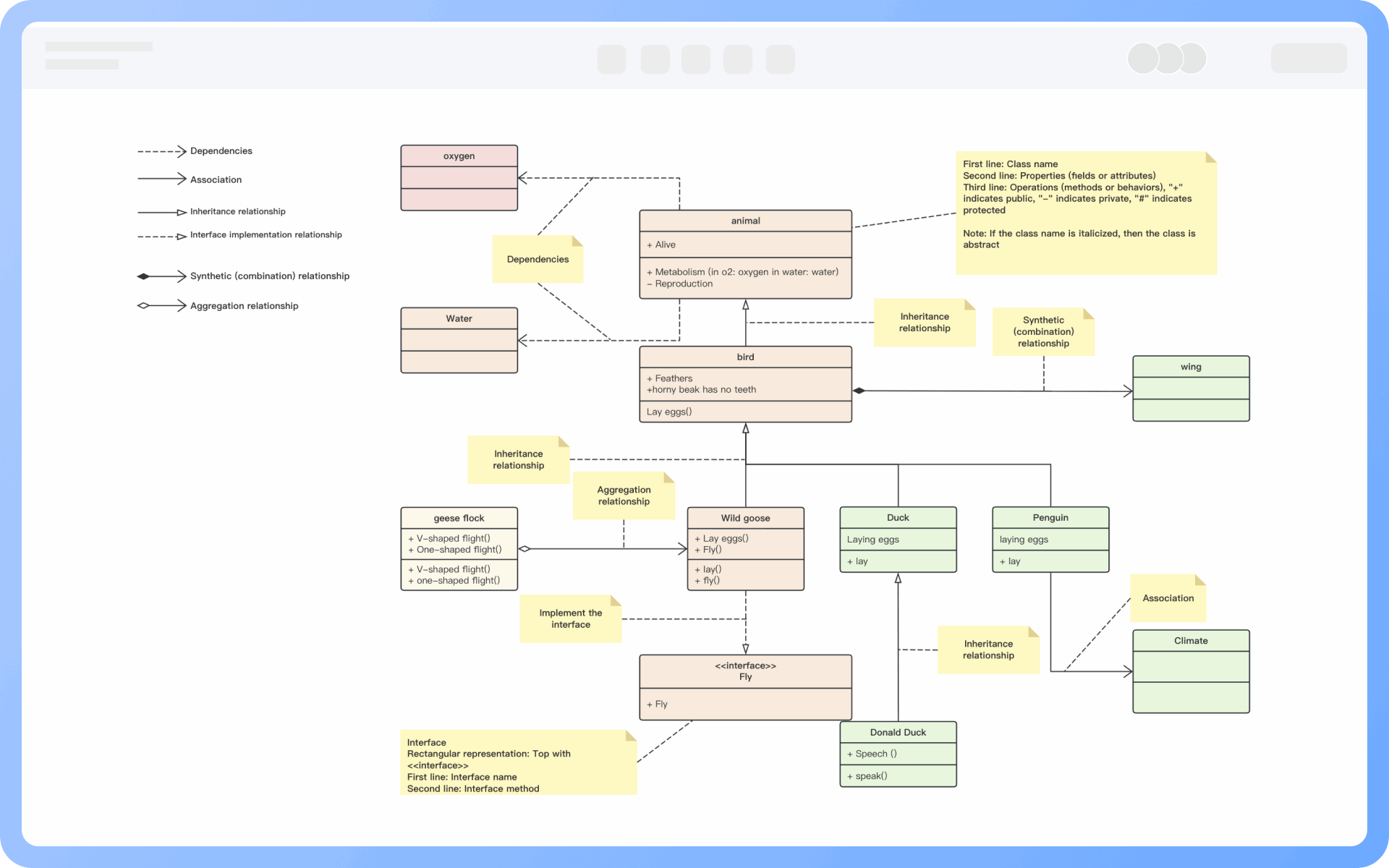

Существуют определенные отношения между классами, классами и интерфейсами, интерфейсами и интерфейсами. На UML-диаграмме классов обычно есть линии, указывающие на их отношения. Всего существует шесть типов отношений: реализация, обобщение, ассоциация, зависимость, агрегация и композиция.

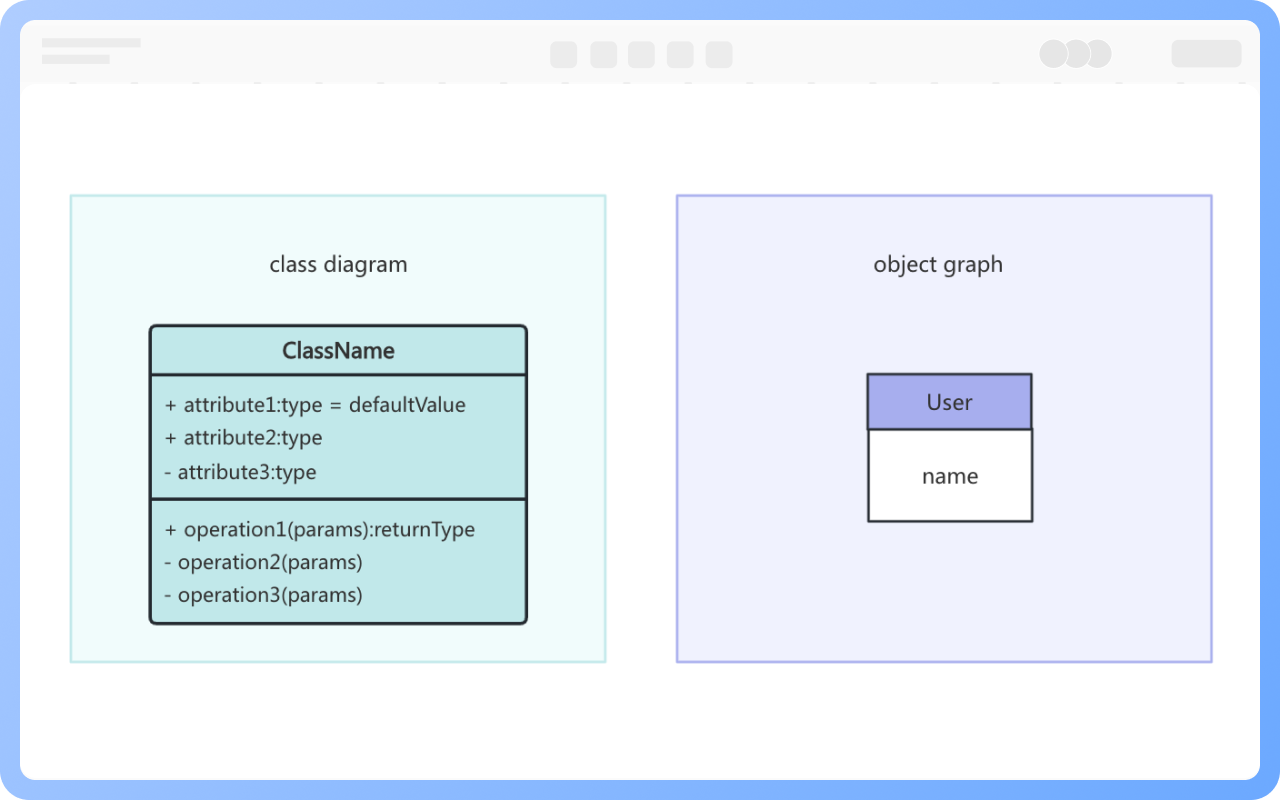

1. Модель, созданная на основе диаграммы классов, описывает общие случаи, в то время как модель на основе диаграммы объектов описывает конкретные случаи.
2. Диаграмма классов может полностью описать структуру объектов системы, тогда как диаграмма объектов - нет.
3. Один класс на диаграмме классов может соответствовать нескольким объектам на диаграмме объектов.
Класс обычно состоит из имени, свойств и операций, представляется прямоугольником, который делится на три уровня: первый уровень — это имя класса, второй уровень — это свойства класса, третий уровень — это операции класса.
Однако на практике существуют три формы представления: «имя класса», «имя класса» + «свойства класса», «имя класса» + «операции класса».
Имя класса должно быть существительным, первая буква каждого слова должна быть заглавной, и прямой шрифт используется для обозначения классов, которые можно инстанцировать, а курсив — для абстрактных классов.
Синтаксис определения свойств класса: [видимость] имя свойства [:тип данных] [=начальное значение] [{строка свойств}]
Где содержание в [] является необязательным.
Ограничение класса указывает одно или несколько правил, которым должен соответствовать класс, в UML ограничения представляются текстовой информацией, заключенной в фигурные скобки.
Отношение реализации: обозначается полым треугольником + пунктирной линией, указывает от класса реализации к интерфейсному классу.
Обобщение: обозначается полым треугольником + сплошной линией, указывает от подкласса к родительскому классу.
Ассоциация: обозначается стрелкой со сплошной линией, указывает от класса-ссылки к классу, на который ссылаются.
Агрегация: обозначается полым ромбом + сплошной линией, указывает от класса-части к классу-целому.
Композиция: обозначается сплошным ромбом + сплошной линией, указывает от класса-части к классу-целому.
Зависимость: обозначается стрелкой с пунктирной линией, указывает от класса-ссылки к классу, от которого зависит.
Диаграмма классов не полностью независима, она должна абстрагировать сущности, управляющие и граничные классы из диаграммы вариантов использования и поддерживать семантическую согласованность с диаграммой вариантов использования, диаграммой активности, диаграммой последовательности и т.д.
Класс должен придерживаться единственной ответственности, можно разделить крупные классы, разумно распределить обязанности между несколькими классами, избегать высокой связности, четко определять границы, соответствовать принципам объектно-ориентированного проектирования.
