Rajah objek ialah rajah tidak formal dalam UML, yang biasanya jarang digunakan, mewakili grafik sekumpulan objek dan hubungan antara mereka pada satu masa tertentu. Rajah objek boleh menerangkan struktur statik sistem pada titik masa tertentu, iaitu contoh dan snapshot rajah kelas, digunakan untuk menerangkan keadaan setiap objek yang terlibat dalam interaksi dalam sistem pada satu masa tertentu.
Senario penggunaan rajah objek adalah sangat terhad:
1, terutamanya digunakan untuk menunjukkan keadaan operasi tertentu sistem pada satu masa tertentu.
2, biasanya digunakan semasa membuktikan reka bentuk model kelas, iaitu semasa membina interaksi kelas logik yang kompleks, rajah objek boleh digunakan untuk membantu menerangkan rajah kelas.

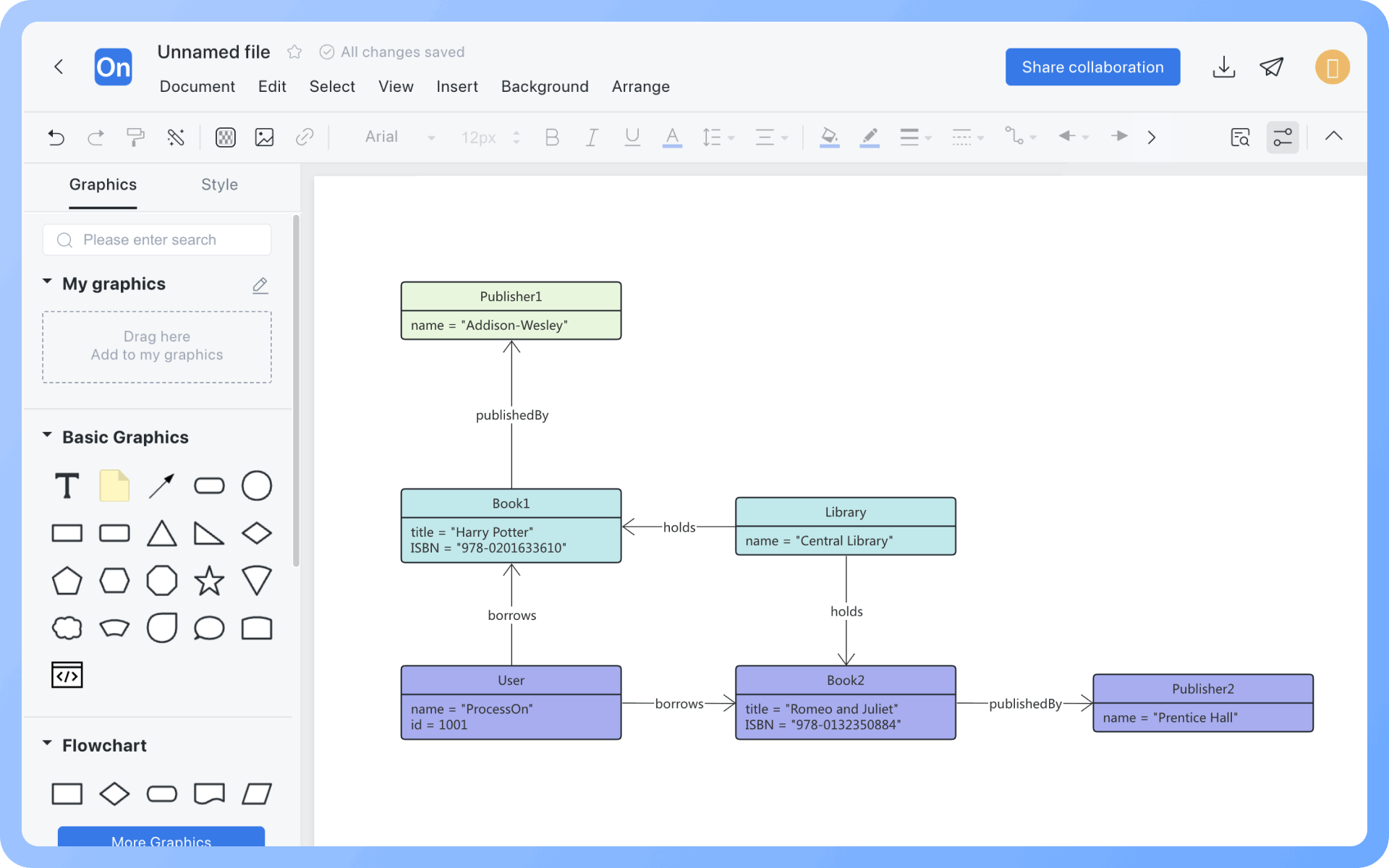

Kerjasama masa nyata multi-pengguna dengan pautan boleh dikongsi untuk pemindahan segera
Hasilkan grafik automatik daripada teks dengan penambahbaikan gaya
Tema sedia ada dengan penyesuaian penuh
Menyokong ikon, imej, label, formula LaTeX, blok kod, pautan, lampiran
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Penyimpanan awan masa nyata, sinkronisasi pelbagai peranti, sejarah versi dan keselamatan data

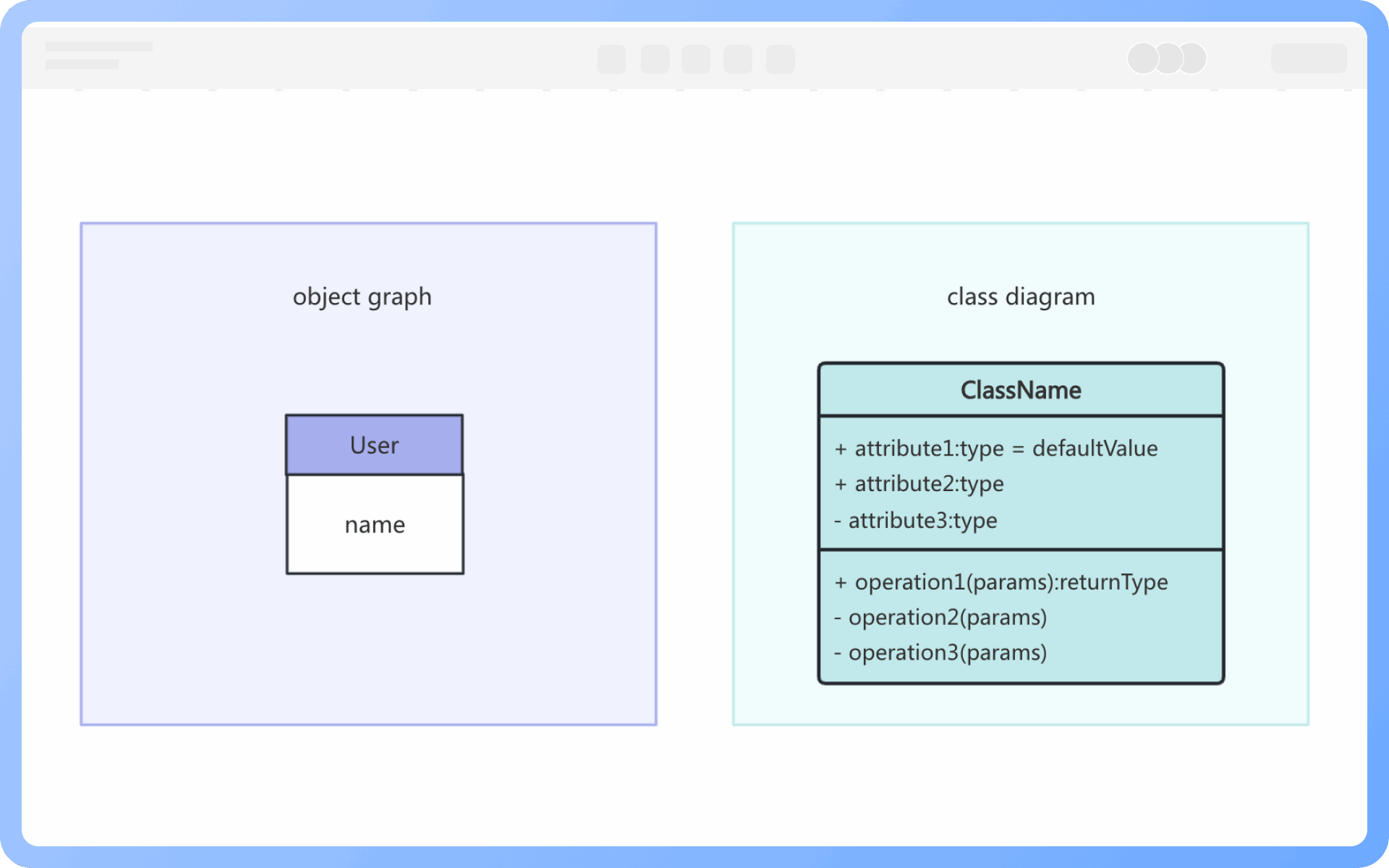

1，Model yang dibina oleh rajah kelas menggambarkan keadaan umum, manakala model yang dibina oleh rajah objek menggambarkan keadaan tertentu.
2，Rajah kelas boleh menerangkan struktur objek sistem secara lengkap, tetapi rajah objek tidak boleh.
3，Satu kelas dalam rajah kelas mungkin sepadan dengan beberapa objek dalam rajah objek.
Objek adalah contoh kelas, ia adalah entiti konkrit yang wujud dalam masa dan ruang yang merangkumi keadaan dan tingkah laku.
Rantai adalah contoh hubungan kelas, ia adalah sambungan bebas antara dua atau lebih objek.

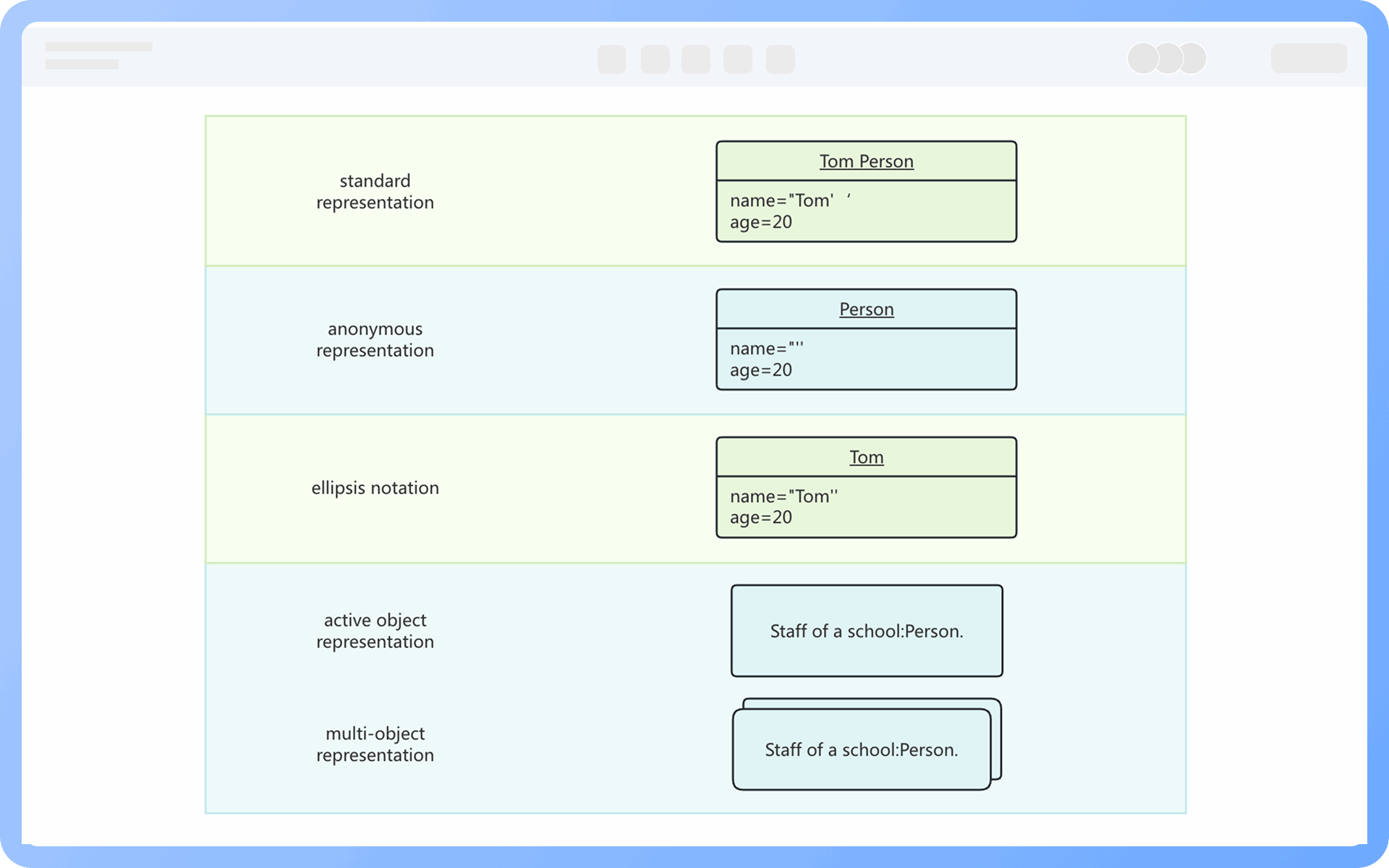

Notasi standard: Nama objek di depan, nama kelas di belakang, dihubungkan dengan “:”, kedua-dua nama objek dan nama kelas digariskan;
Notasi tanpa nama: Digunakan untuk situasi di mana objek belum diberi nama;
Notasi ringkas: Nama kelas dihilangkan;
Bentuk khas: Objek berganda dan objek aktif.

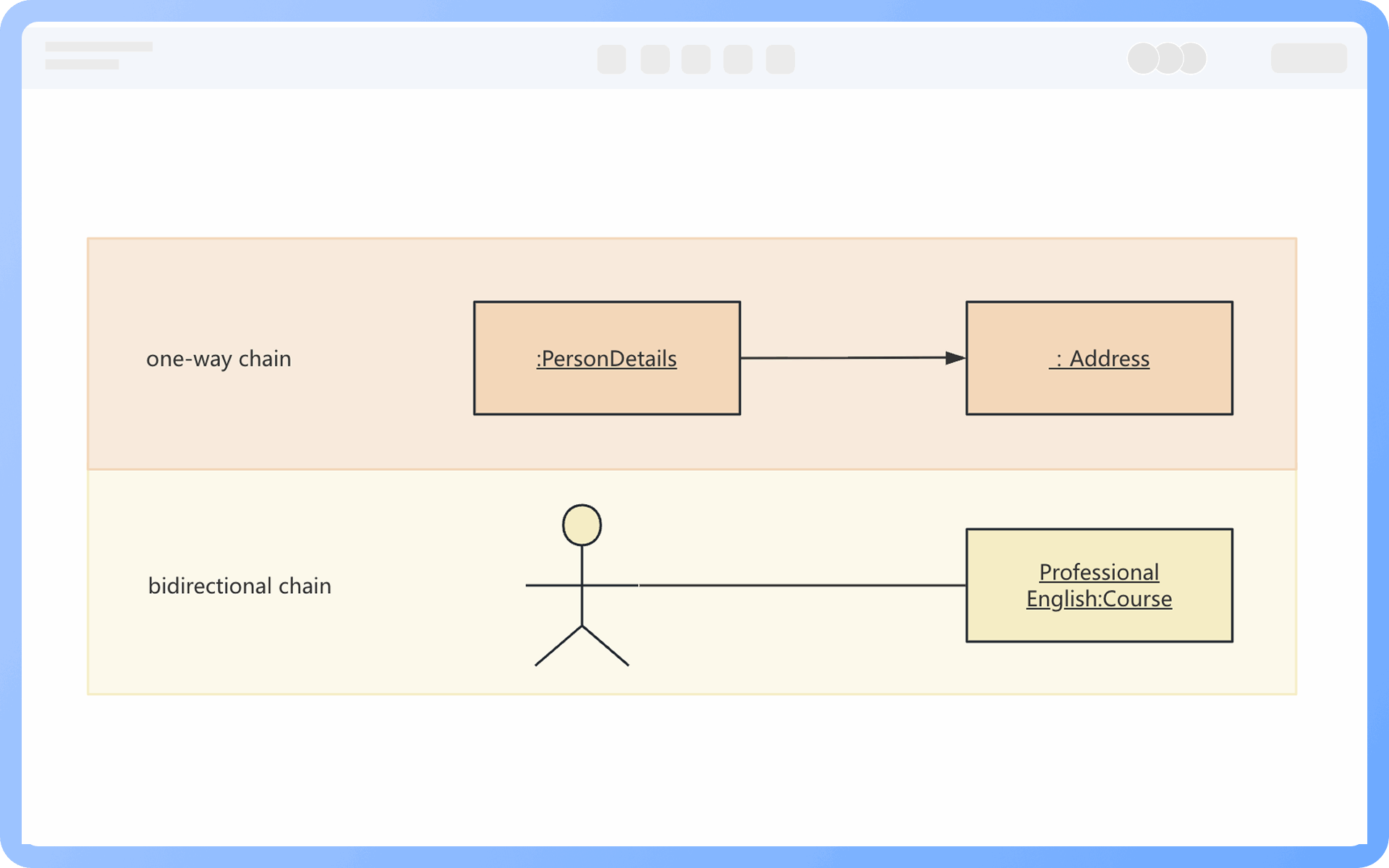

Rantai sehala: Diwakili dengan garis lurus berpanah
Rantai dua hala: Diwakili dengan garis lurus tanpa panah
1，Menjelaskan struktur data yang kompleks
Menggunakan rajah objek untuk menggambarkan hubungan antara objek boleh membantu menjelaskan tangkapan struktur data yang kompleks pada satu masa tertentu, dengan itu membantu dalam abstraksi struktur data yang kompleks. Untuk interaksi kelas yang lebih kompleks, boleh mempertimbangkan untuk melukis beberapa rajah objek sebagai penjelasan tambahan.
2，Mewakili tingkah laku dalam tangkapan
Rajah objek melalui satu siri tangkapan, boleh menyatakan tingkah laku perkara dengan berkesan. Apabila mereka bentuk model kelas, boleh mensimulasikan keadaan masa berjalan melalui rajah objek untuk mengesahkan kewajaran reka bentuk masa berjalan.
Pengenalan: Ia mempunyai nama unik sepanjang hayatnya.
Status: Termasuk semua sifat objek dan nilai semasa sifat-sifat ini.
Tingkah laku: Operasi boleh dipanggil.
Objek adalah entiti konkrit yang wujud dalam masa dan ruang, manakala kelas adalah model yang mengabstrakkan 'inti' objek.
1, Kelas adalah generalisasi, objek adalah personalisasi;
2, Kelas adalah definisi, objek adalah instance;
3, Kelas adalah abstrak, objek adalah konkrit.

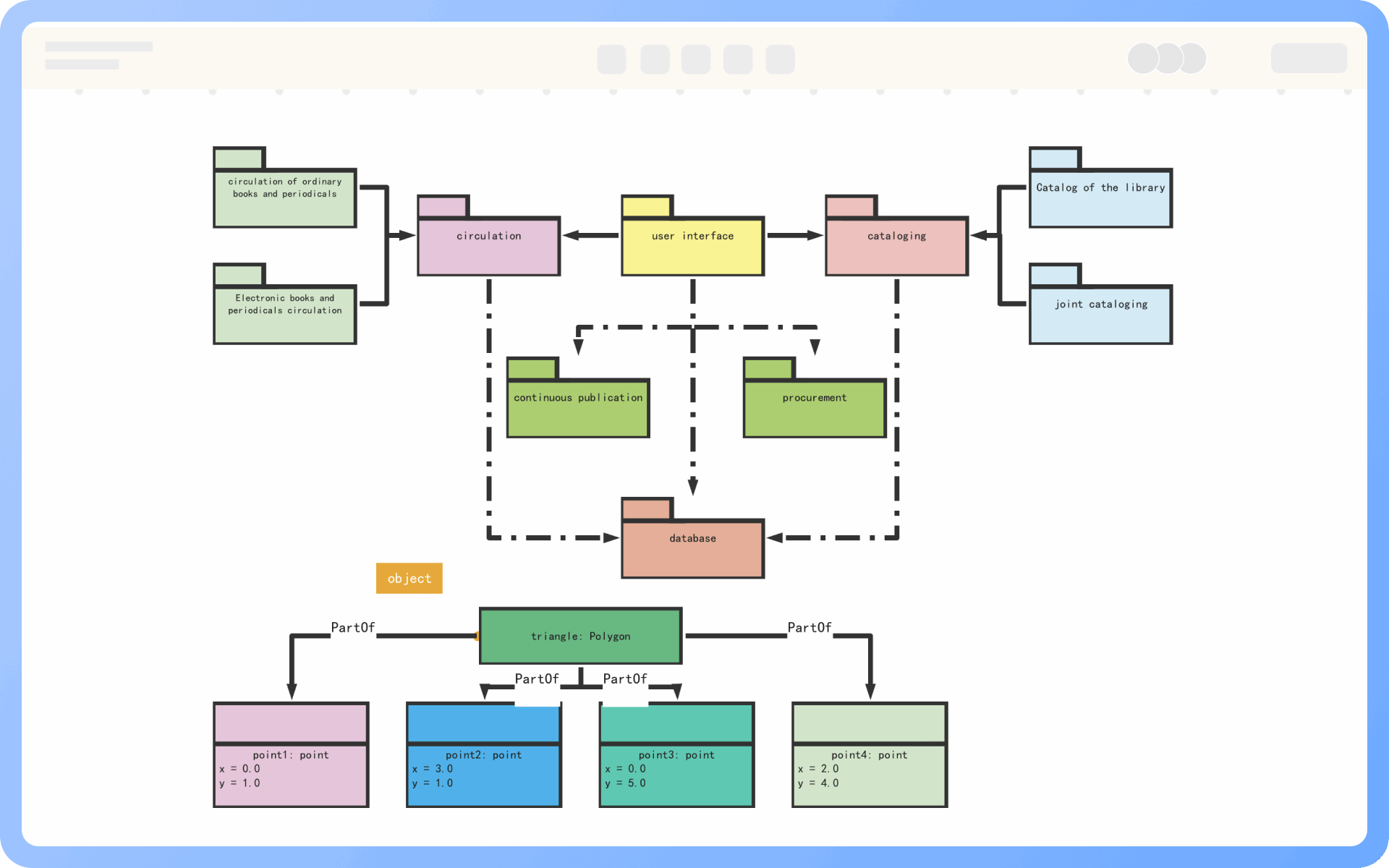

Pakej dalam rajah objek secara langsung sepadan dengan pakej dalam java, digunakan untuk mewakili hierarki dan mengatur kandungan, perlu dinilai berdasarkan keadaan sebenar sama ada untuk melukis pakej.

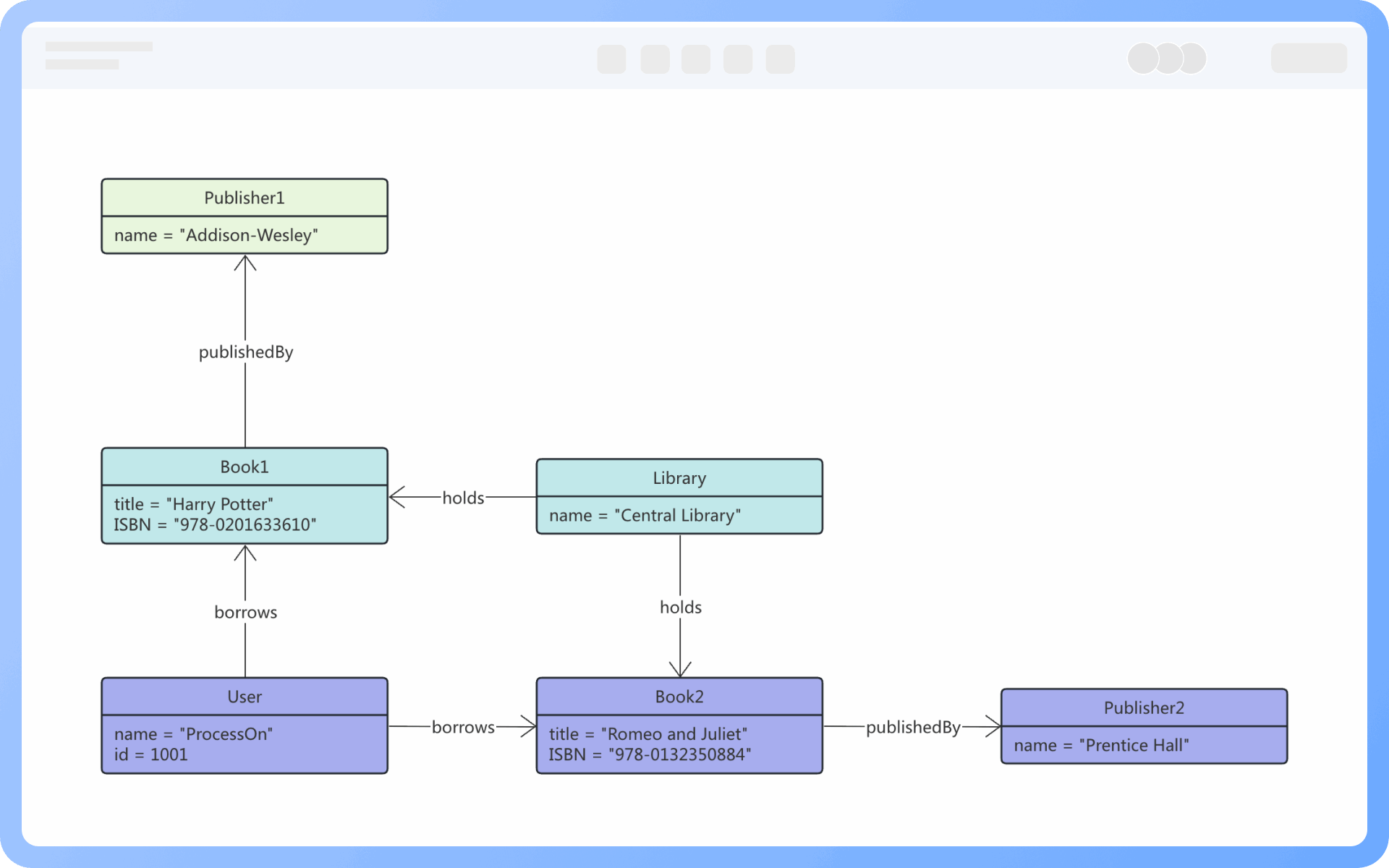

Rajah objek adalah sejenis rajah struktur statik dalam UML, digunakan terutamanya untuk mewakili instance objek pada satu masa dalam sistem dan hubungannya. Rajah objek membantu pemaju memahami secara visual status dan interaksi objek melalui cara penginstansian konkrit.
Tidak. Rajah objek adalah penginstansian rajah kelas, harus mencerminkan hubungan objek sebenar pada masa perniagaan tertentu, menunjukkan status interaksi antara pelbagai objek, jangan terlalu menyederhanakan, jika tidak, akan menyebabkan pembaca salah faham semantik penting.
Objek dalam rajah objek harus dinamakan dalam format (nama objek:nama kelas), seperti: (stu1:Student).
