Ein Sequenzdiagramm, auch als Sequenzdiagramm, Ablaufdiagramm oder Zeitdiagramm bekannt, ist ein UML-Interaktionsdiagramm, das das Verhalten von Objekten beschreibt. Es wird hauptsächlich verwendet, um die zeitliche Reihenfolge der Interaktionen zwischen Objekten anschaulicher darzustellen. Der Schwerpunkt liegt auf dem zeitlichen Ablauf des Sendens, Empfangens, Verarbeitens und Zurückgebens von Nachrichten durch die Objekte.
Ein Sequenzdiagramm ist ein zweidimensionales Diagramm, bei dem die horizontale Achse die Objekte darstellt und die vertikale Achse die Zeit repräsentiert. Nachrichten werden zwischen den Objekten horizontal übertragen und in zeitlicher Reihenfolge vertikal angeordnet.
Echtzeit-Zusammenarbeit mehrerer Benutzer mit Teilen-Links für sofortigen Informationsaustausch
Automatische Generierung von Grafiken aus Texteingaben mit Stiloptimierung
Vordefinierte Themen mit vollständigen Anpassungsmöglichkeiten
Unterstützt Symbole, Bilder, Beschriftungen, LaTeX-Formeln, Codeblöcke, Links, Anhänge
Export: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Echtzeit-Cloud-Speicherung, Multi-Gerät-Sync, Versionsverlauf und Datensicherheit

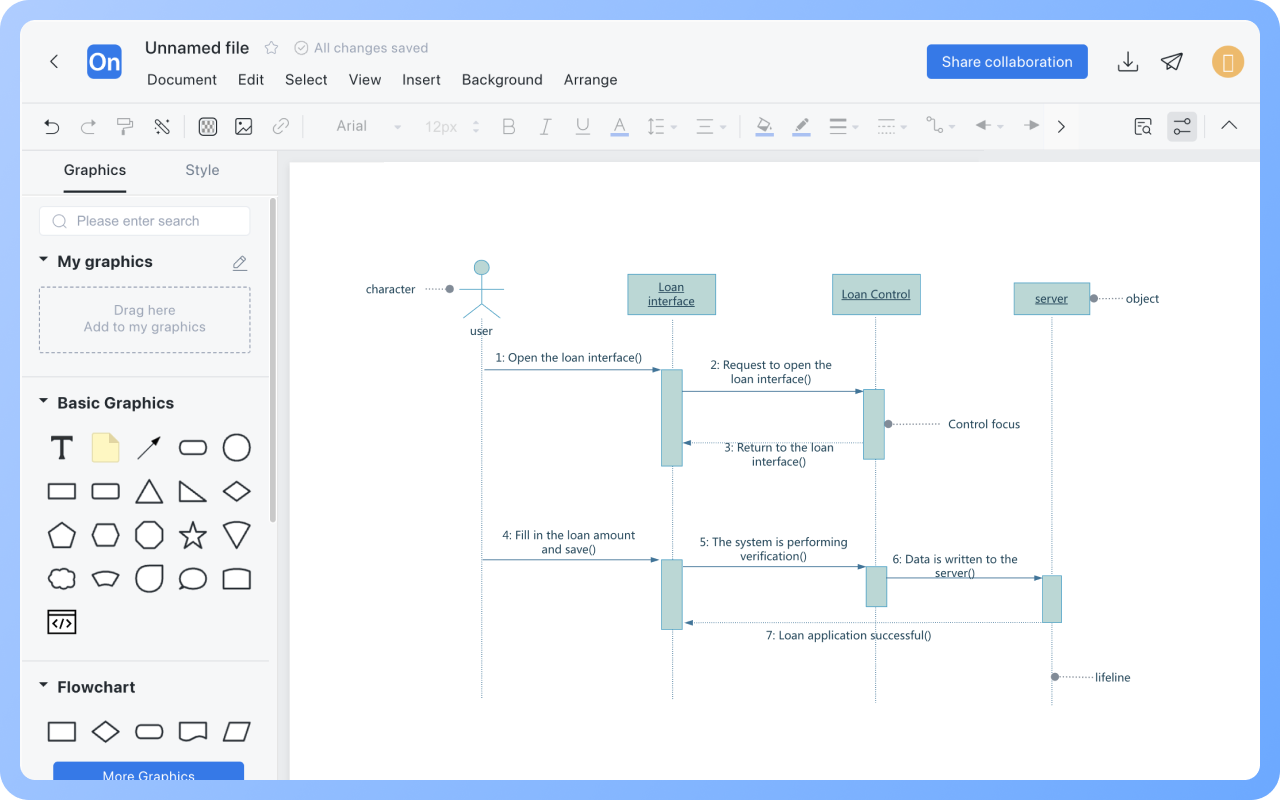

Die Hauptelemente eines Sequenzdiagramms umfassen sechs Arten: Akteure, Objekte, Lebenslinien, Kontrollfokus, Nachrichten und kombinierte Fragmente.

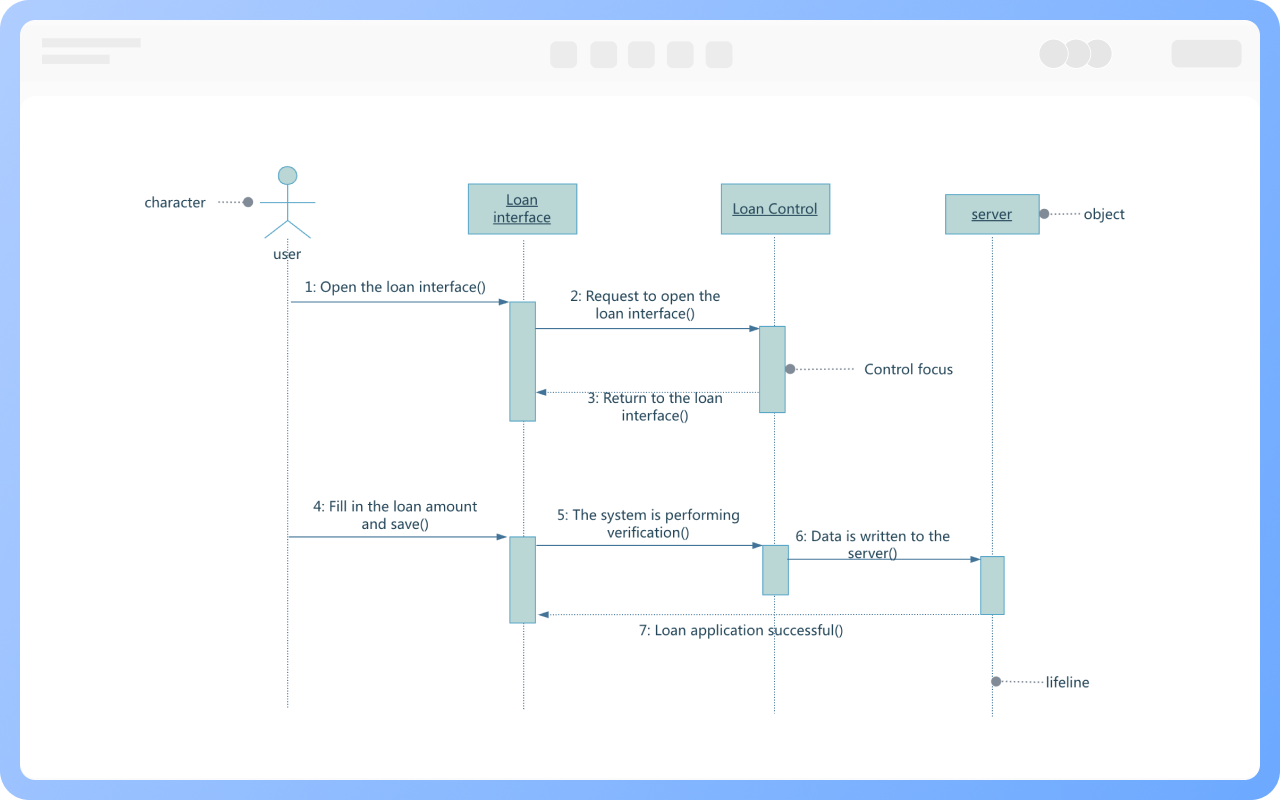

Objekte befinden sich oben im Sequenzdiagramm und werden durch ein Rechteck dargestellt. Es gibt drei gängige Benennungsmethoden für Objekte:
1）Objektname und Klassenname anzeigen, zum Beispiel: „iPhone:Telefon“
2）Nur den Objektnamen anzeigen, nicht den Klassennamen, zum Beispiel: „iPhone:“
3）Nur den Klassennamen anzeigen, nicht den Objektnamen, zum Beispiel: „:Telefon“

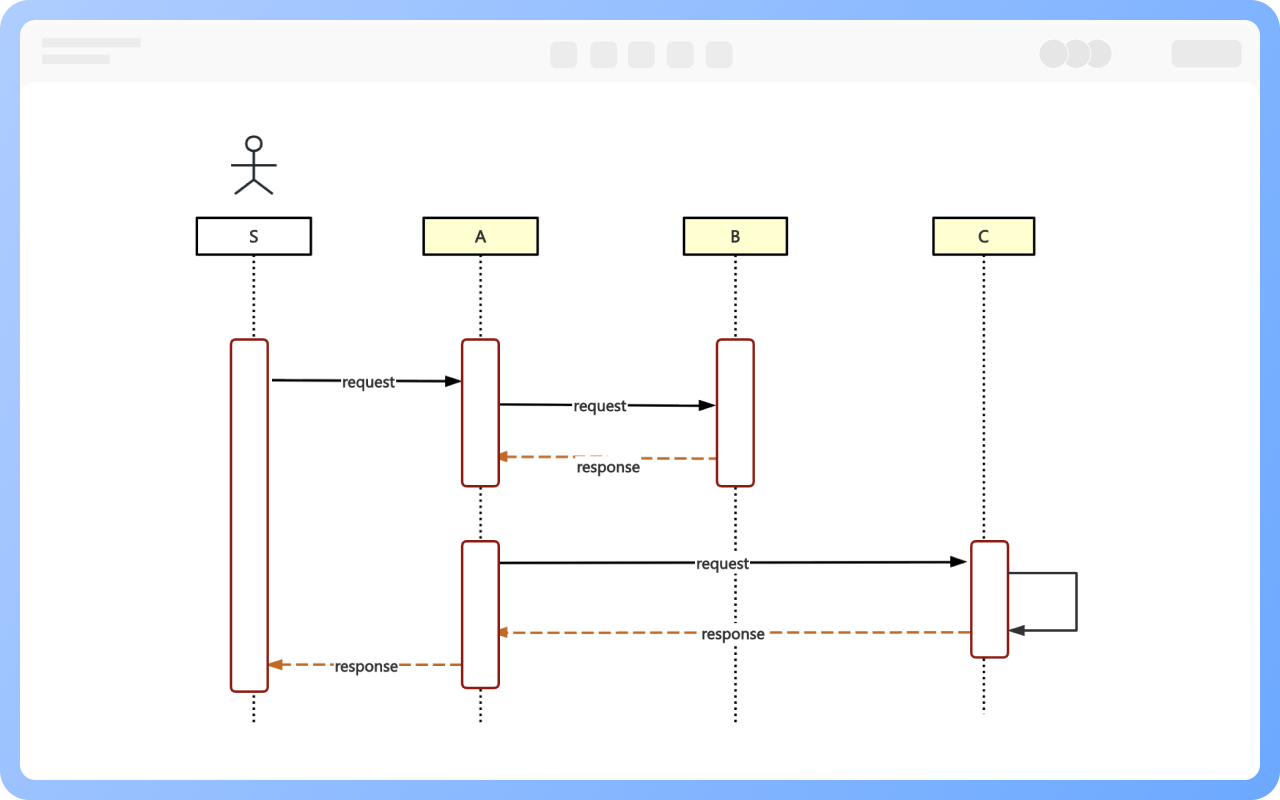

Nachrichten werden im Allgemeinen in synchrone Nachrichten, asynchrone Nachrichten, Rücknachrichten und selbstassoziierte Nachrichten unterteilt.
Synchrone Nachrichten: Nachdem ein Objekt eine Nachricht gesendet hat, wartet es, bis das empfangende Objekt die Nachricht verarbeitet und eine Antwort zurücksendet, bevor es mit anderen Aufgaben fortfährt, dargestellt durch einen „durchgezogenen Pfeil“;
Asynchrone Nachrichten: Nachdem ein Objekt eine Nachricht gesendet hat, muss es nicht auf eine Rückmeldung des empfangenden Objekts warten, um mit anderen Aufgaben fortzufahren, dargestellt durch „durchgezogene Linie + Größer-als-Zeichen“;
Rücknachrichten: Rückkehr von einem Prozessaufruf, dargestellt durch einen „gestrichelten Pfeil“;
Selbstassoziierte Nachrichten: Darstellung eines Methodenaufrufs auf sich selbst oder eines Methodenaufrufs innerhalb eines Objekts, dargestellt durch ein „halbgeschlossenes Rechteck + durchgezogener Pfeil unten“.
Kombinierte Fragmente sind logische Gruppierungen, dargestellt durch Rechtecke, die Bedingungen enthalten, die den Nachrichtenfluss beeinflussen. Sie werden verwendet, um spezielle Bedingungen und Subprozesse für jeden Teil einer Lebenslinie durch Angabe von Bedingungen oder Anwendungsbereichen von Subprozessen zu definieren.

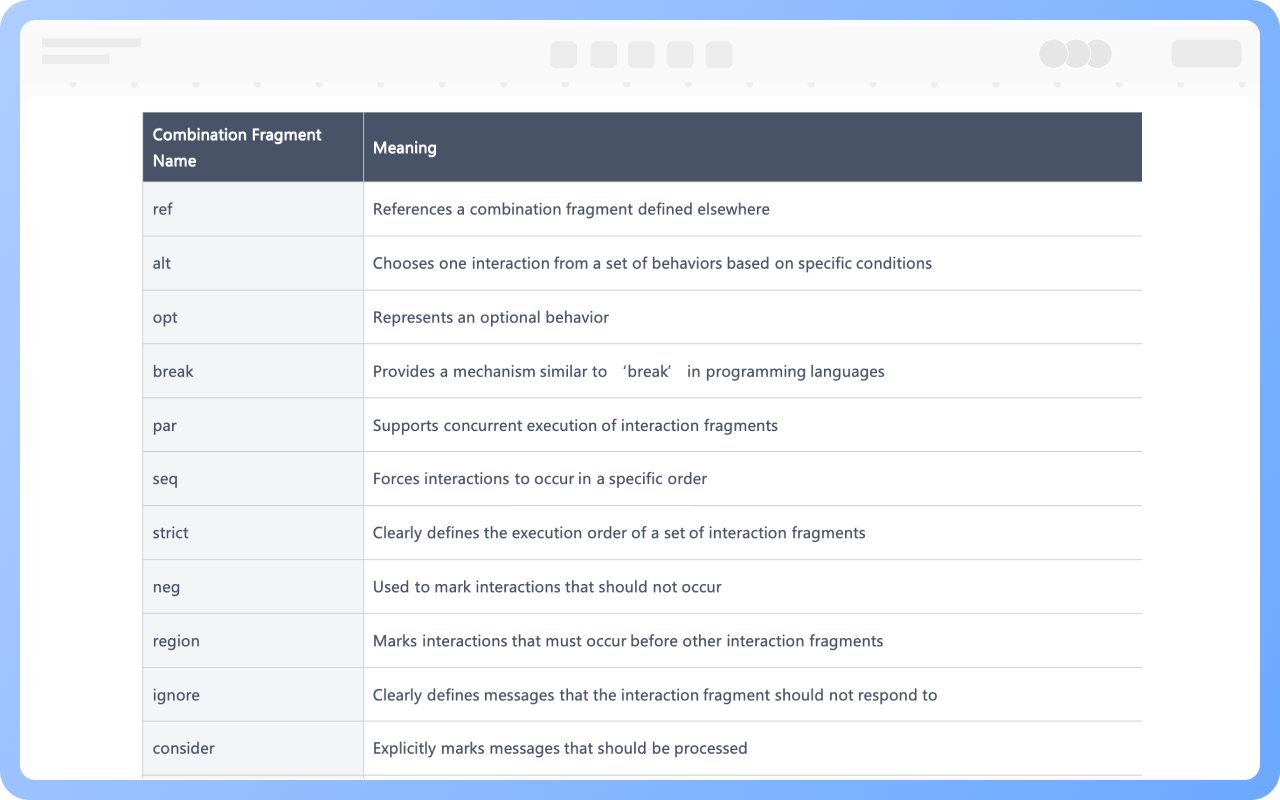

Es gibt insgesamt 13 Arten von kombinierten Fragmenten, die verwendet werden können, um auf kompakte und prägnante Weise verschiedene Kontroll- und logische Strukturen zu beschreiben.
Sequenzdiagramme können in verschiedenen Phasen des Entwicklungsprozesses verwendet werden, um die Interaktionen zwischen Objekten im System zu beschreiben.
Analyse: In der Analysephase können Sequenzdiagramme helfen, die erforderlichen Klassen des Systems zu identifizieren und die Aktionen zu bestimmen, die Objekte in Interaktionen ausführen.
Entwurf: In der Entwurfsphase erklären Sequenzdiagramme, wie das System arbeitet, um Interaktionen abzuschließen.
Konstruktion: Während des Aufbaus der Systemarchitektur können Sequenzdiagramme verwendet werden, um das Verhalten von Entwurfsmustern und die Mechanismen, die im System verwendet werden, zu erläutern.
Sequenzdiagramme und Kollaborationsdiagramme sind beide UML-Interaktionsdiagramme, die ineinander umgewandelt werden können. Sie haben ähnliche Verantwortlichkeiten und sind beide nachrichtengetrieben und haben eine Reihenfolge.
Es gibt jedoch deutliche Unterschiede: Sequenzdiagramme zeigen die zeitliche Reihenfolge von Nachrichten zwischen Objekten, während Kollaborationsdiagramme die Kooperationsbeziehungen zwischen Objekten darstellen.
Es gibt drei allgemeine Methoden zur Benennung von Objekten:
1) Anzeige von Objektname und Klassenname
2) Anzeige nur des Objektnamens, nicht des Klassennamens
3) Anzeige nur des Klassennamens, nicht des Objektnamens
Alle drei Benennungsmethoden entsprechen dem Standard. Wählen Sie diejenige, die für den Leser am verständlichsten ist.
Nein. Sequenzdiagramme betonen die vertikale Anordnung der Zeit, wobei die Ereignisse in der Reihenfolge von oben nach unten auftreten. Daher muss die „Linie“ + „Pfeil“ der nachfolgenden Nachricht unterhalb der vorherigen Nachricht liegen und darf nicht höher sein.
Manchmal müssen wir darstellen, dass das Intervall zwischen dem Senden und dem Rücksenden einer Nachricht kürzer als eine bestimmte Zeit sein muss. In diesem Fall kann auch eine spezielle Methode im Sequenzdiagramm verwendet werden, z.B. {t2-t1<1s}.
Nein. Sequenzdiagramme werden verwendet, um den Nachrichtenaustausch zwischen Objekten zu beschreiben. Verhaltensabläufe oder Operationspfade sollten durch Flussdiagramme, Aktivitätsdiagramme oder Zustandsdiagramme dargestellt werden.
Es ist ratsam, nicht alle Interaktionen in ein einziges Diagramm zu packen, da dies zu einem unübersichtlichen und schwer lesbaren Diagramm führen kann. Komplexe Interaktionen können in mehrere Unterdiagramme aufgeteilt werden, wobei sich jedes Sequenzdiagramm auf einen Anwendungsfall oder ein Funktionsszenario konzentrieren sollte.
Nein. Synchrone Nachrichten erfordern das Warten auf ein Ergebnis (z.B. Funktionsaufruf), während asynchrone Nachrichten nach dem Senden weiter ausgeführt werden (z.B. Senden einer Nachrichtenwarteschlange). Eine Mischung kann zu Fehlern in der Nebenläufigkeitslogik führen.
Rückmeldungen helfen, das Ergebnis der Interaktion zu analysieren, insbesondere bei Methodenaufrufen und Serviceantworten, sollte die Rückmeldung gekennzeichnet werden. Daher sollten beim Erstellen von Sequenzdiagrammen Rückmeldungen erstellt und Rückgabewerte klar angegeben werden.
