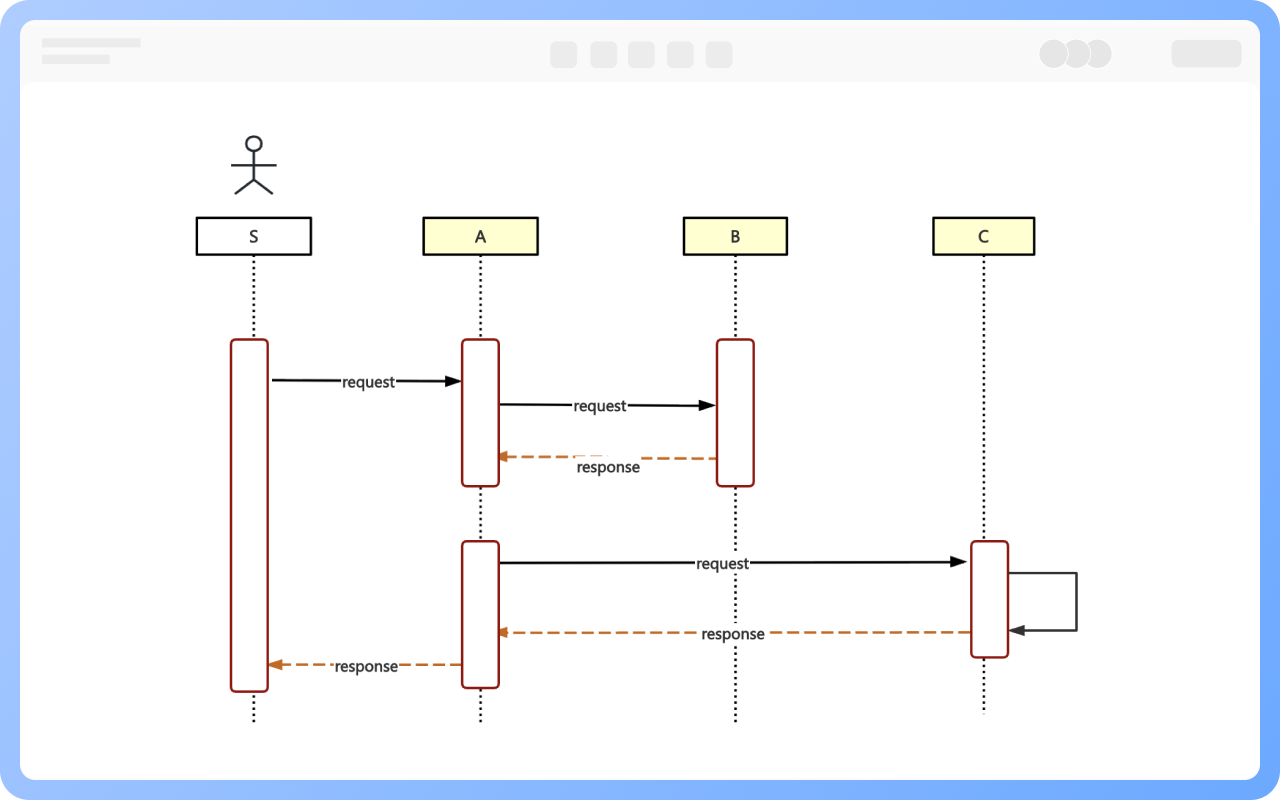

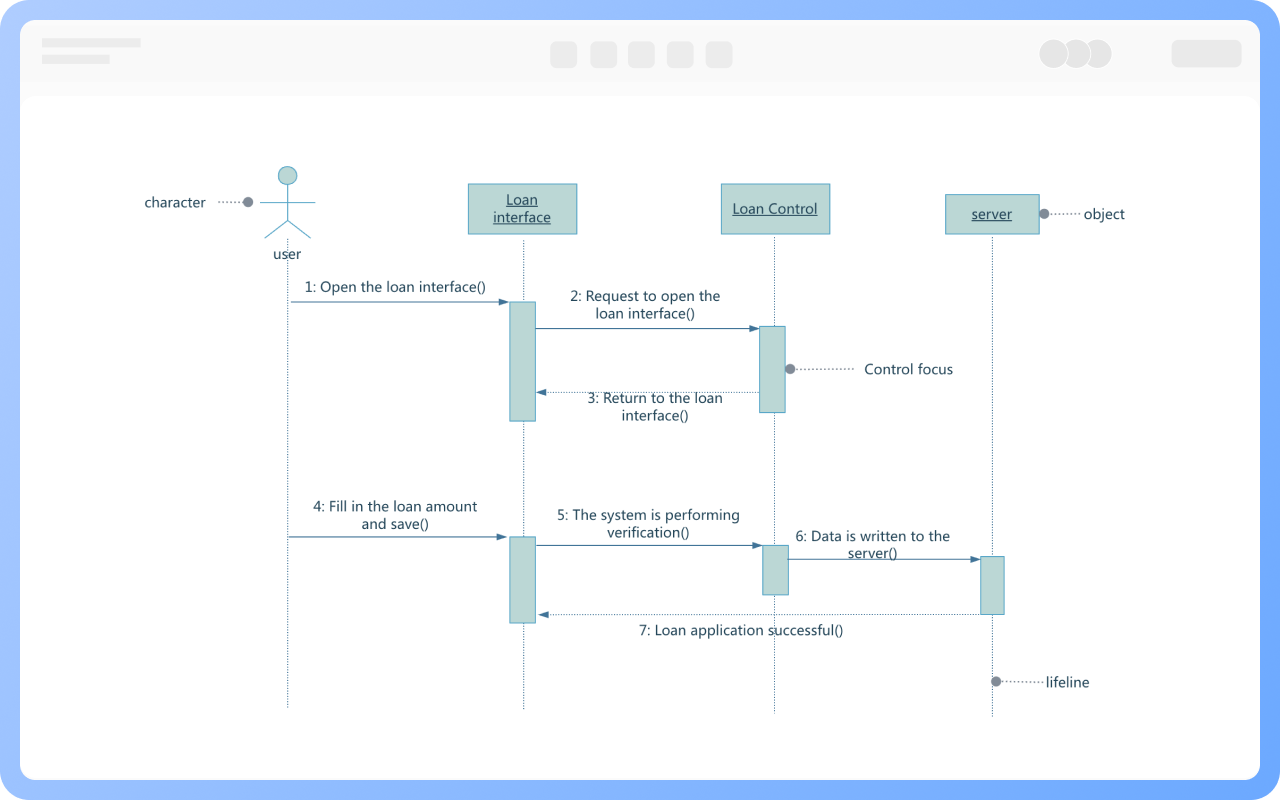

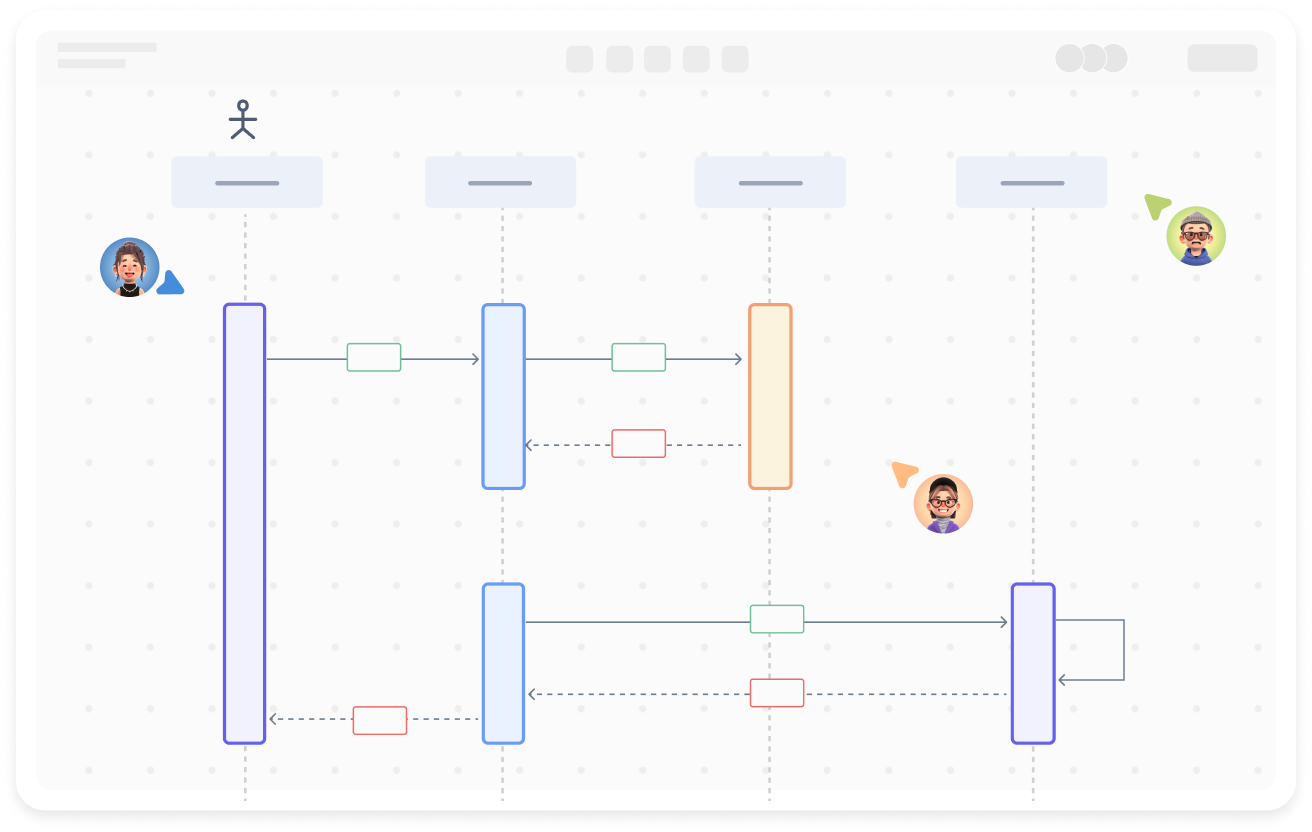

시퀀스 다이어그램 구성 요소는 주로 6가지로 구성됩니다: 액터, 객체, 생명선, 제어 초점, 메시지, 콤비네이션 프래그먼트.

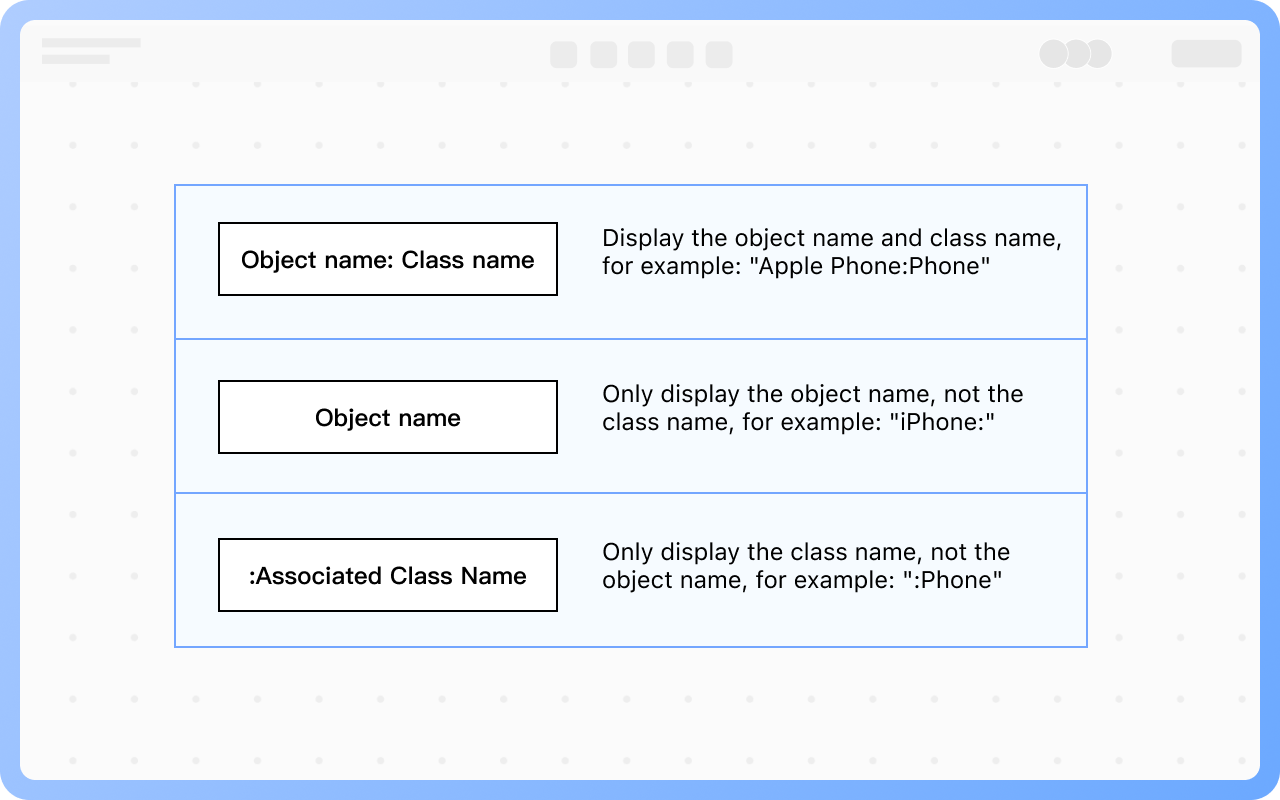

객체는 시퀀스 다이어그램의 상단에 위치하며, 사각형으로 표시됩니다. 객체의 명명 방식은 일반적으로 세 가지가 있습니다:

1）객체명과 클래스명을 모두 표시 예: “애플폰:폰”
2）객체명만 표시하고 클래스명은 표시하지 않음 예: “애플폰:”
3）클래스명만 표시하고 객체명은 표시하지 않음 예: “:폰”

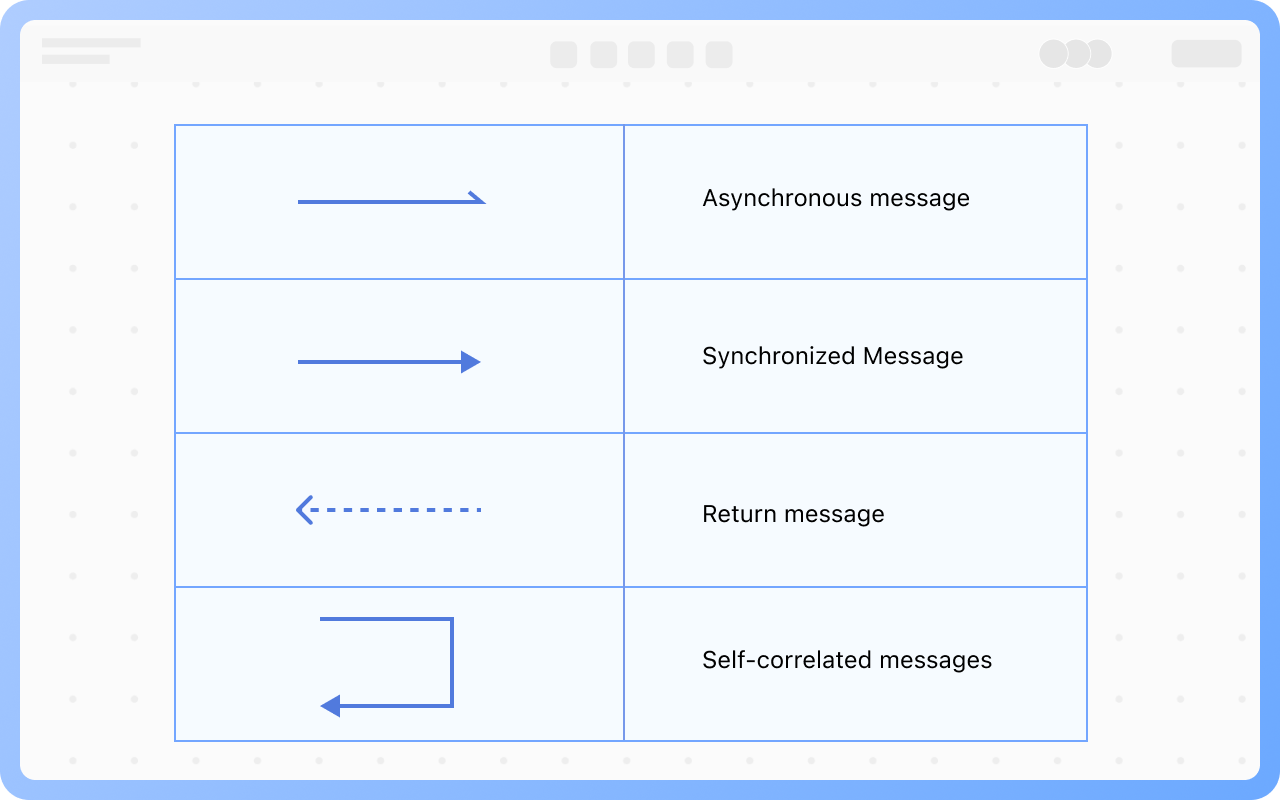

메시지는 일반적으로 동기 메시지, 비동기 메시지, 반환 메시지, 자기 연관 메시지로 나뉩니다.

동기 메시지: 객체가 메시지를 보낸 후, 메시지를 받는 객체가 응답을 완료하고 메시지를 반환해야 다른 작업을 수행할 수 있으며, “실선 화살표”로 표시됩니다;

비동기 메시지: 객체가 메시지를 보낸 후, 수신 객체의 반환 메시지를 기다릴 필요 없이 다른 작업을 계속 수행할 수 있으며, “실선+큰따옴표”로 표시됩니다;

반환 메시지: 프로세스 호출에서 반환되며, “점선 화살표”로 표시됩니다;

자기 연관 메시지: 메소드의 자기 호출 또는 객체 내의 한 메소드가 다른 메소드를 호출하는 것을 나타내며, “반닫힌 직사각형+아래쪽 실선 화살표”로 표시됩니다.

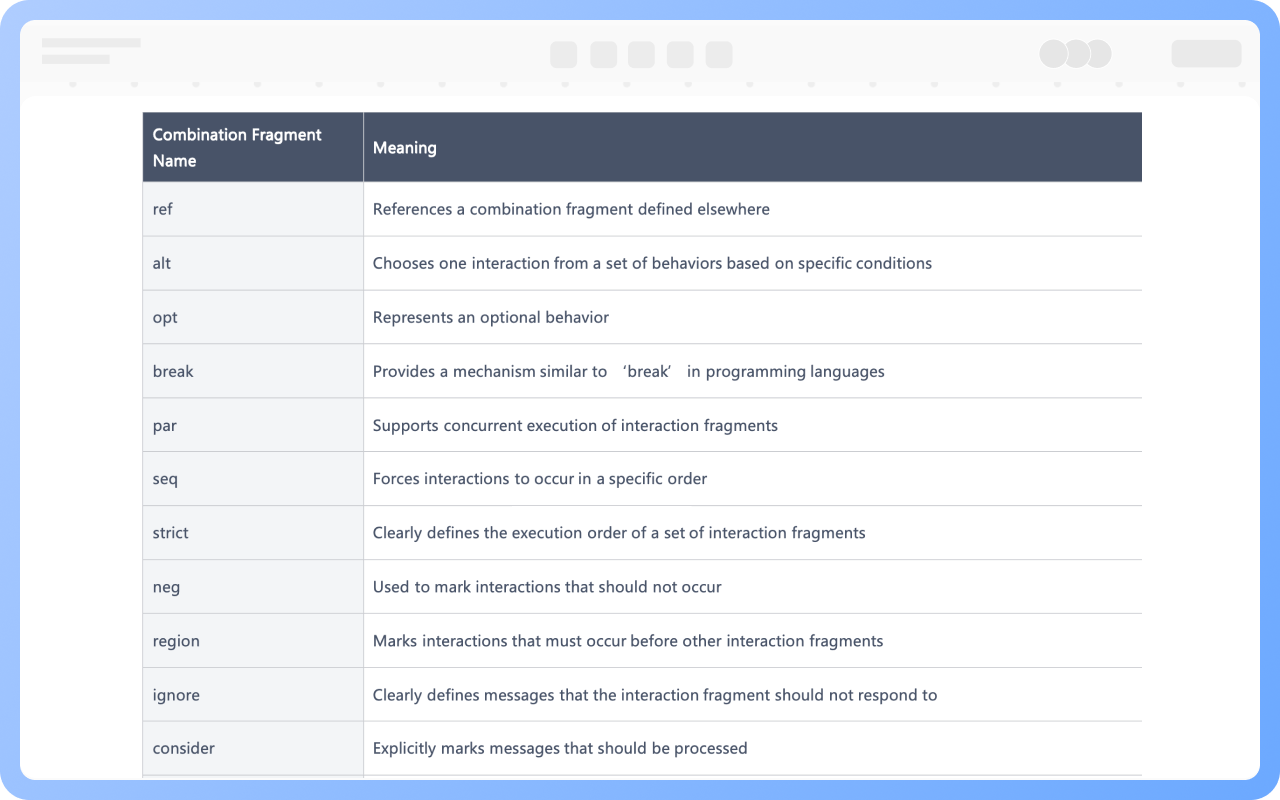

콤비네이션 프래그먼트는 메시지 흐름에 영향을 미치는 조건 구조를 포함하는 논리적 그룹으로, 생명선의 어느 부분에든 특별한 조건과 하위 프로세스를 정의하기 위해 사용됩니다.

콤비네이션 프래그먼트는 총 13가지가 있으며, 다양한 제어와 논리 구조를 간결하고 명확하게 설명하기 위해 사용할 수 있습니다.

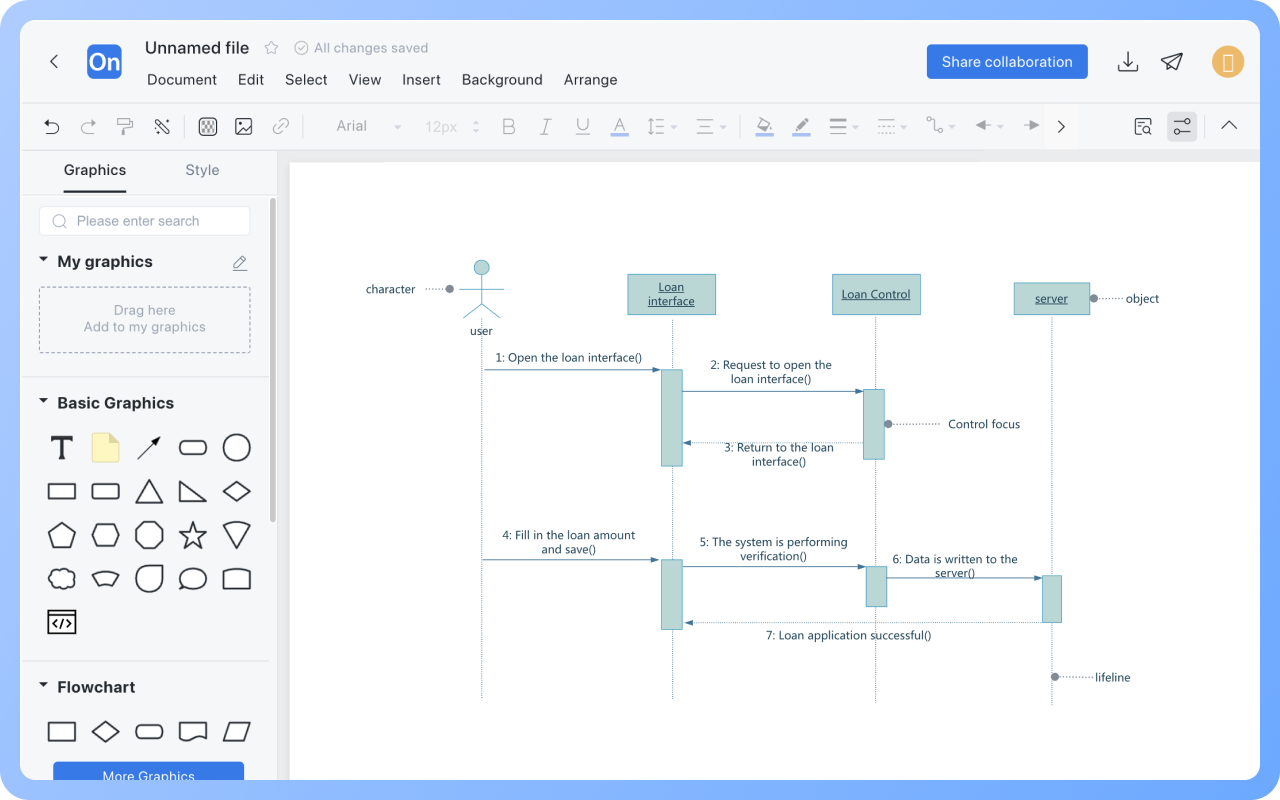

시퀀스 다이어그램은 개발 프로세스의 다양한 단계에서 사용되어 시스템 내 객체 간의 상호 작용을 설명할 수 있습니다.

분석: 분석 단계에서 시퀀스 다이어그램은 시스템에 필요한 클래스와 객체가 상호 작용에서 수행하는 작업을 식별하는 데 도움을 줄 수 있습니다.

설계: 설계 단계에서 시퀀스 다이어그램은 상호 작용을 완료하기 위해 시스템이 어떻게 작동하는지를 설명합니다.

구조: 시스템 아키텍처를 구성하는 동안, 시퀀스 다이어그램은 설계 패턴의 동작과 시스템에서 사용하는 메커니즘을 설명하는 데 사용할 수 있습니다.

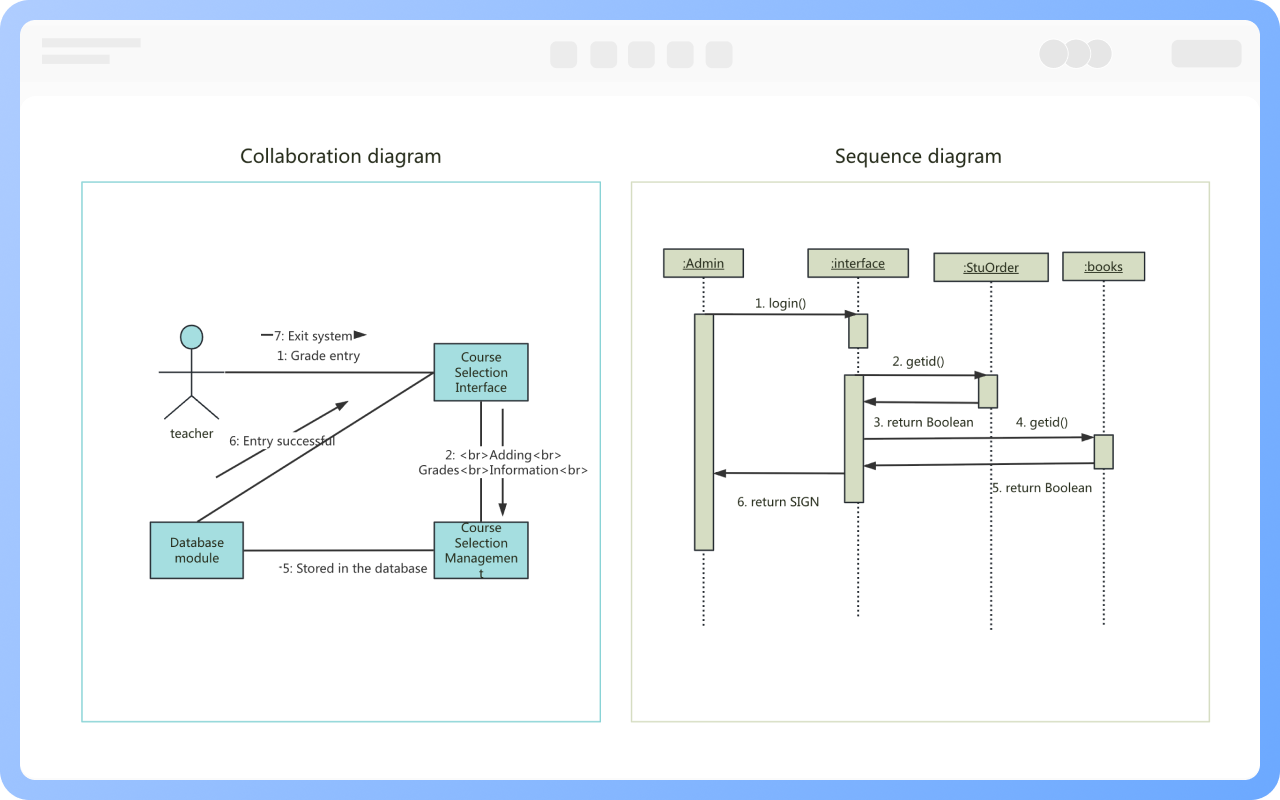

시퀀스 다이어그램과 협력 다이어그램은 모두 UML 상호 작용 다이어그램으로, 서로 변환 가능하며 비슷한 책임 주체를 가지고 메시지 주도로 순서성을 가집니다.
하지만 명확한 차이점도 있습니다. 시퀀스 다이어그램은 객체 간의 협력으로 인해 발생하는 메시지의 시간 순서를 표현하고, 협력 다이어그램은 객체 간의 협력 관계를 표현합니다.
