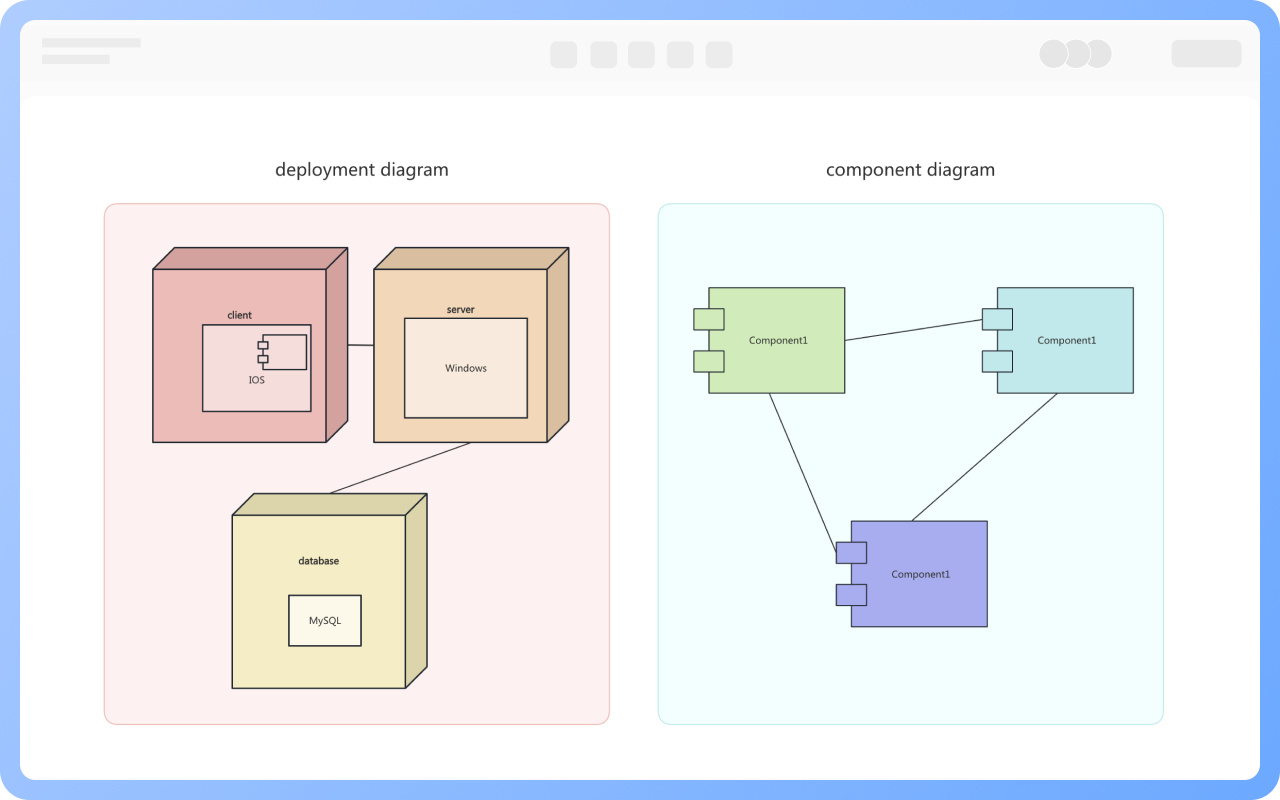

컴포넌트 다이어그램은 컴포넌트 간의 논리적 관계를 설명합니다.

배포 다이어그램은 이를 바탕으로 시스템 하드웨어의 물리적 토폴로지 구조와 이 구조에서 실행되는 소프트웨어를 설명합니다.

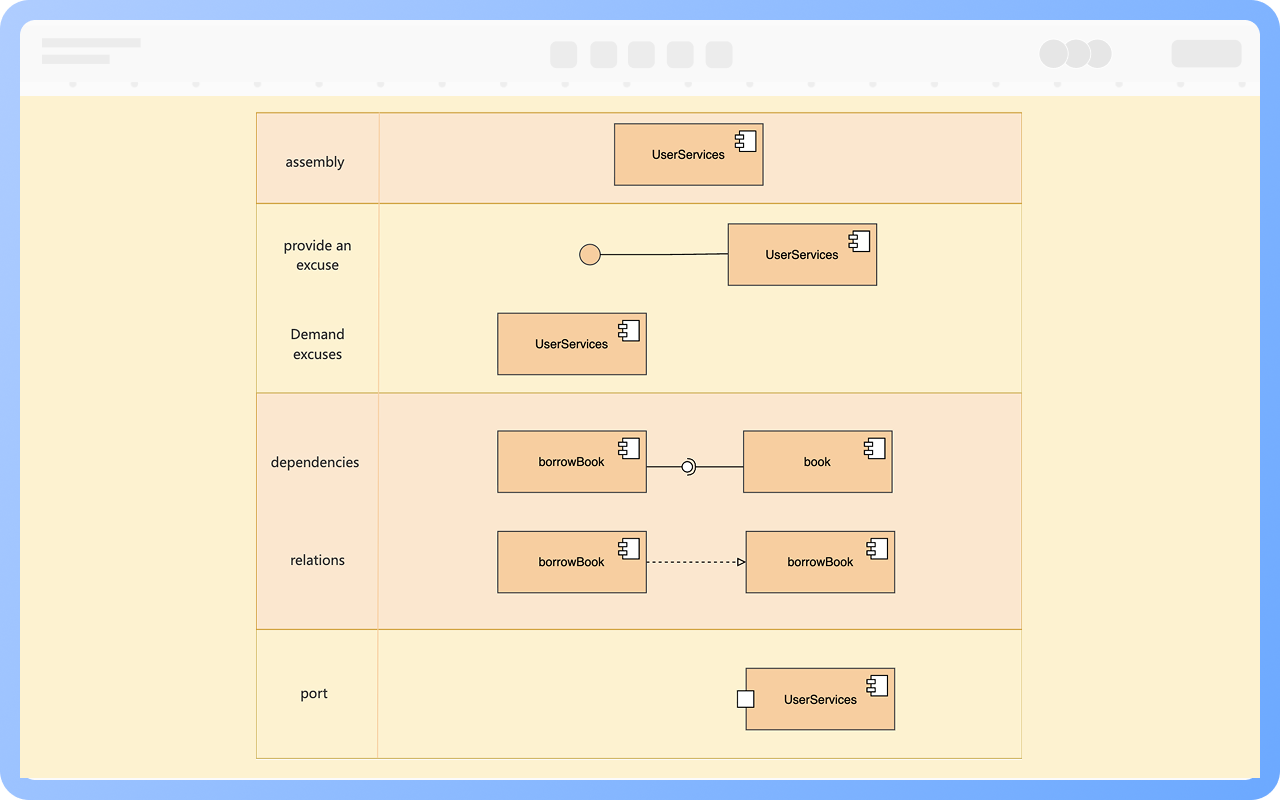

컴포넌트：컴포넌트는 잘 정의된 인터페이스를 가진, 대체 가능한 물리적 구현 단위로, 일반적으로 실제로 존재하는 물리적 객체를 나타내며, 왼쪽에 두 개의 작은 직사각형이 돌출된 직사각형으로 표시됩니다.

인터페이스：제공 인터페이스는 내보내기 인터페이스라고도 하며, 컴포넌트가 제공하는 서비스의 집합을 나타내며, 인터페이스와 컴포넌트 간의 구현 관계를 사용하여 표현할 수 있습니다; 요구 인터페이스는 가져오기 인터페이스라고도 하며, 컴포넌트가 다른 컴포넌트의 해당 서비스를 요청할 때 따르는 인터페이스로, 의존 관계를 통해 표현됩니다.

관계：컴포넌트 간-->의존 관계, 두 컴포넌트의 클래스 간에 일반화 관계나 사용 관계가 존재하는 경우 의존을 추가할 수 있습니다; 컴포넌트와 인터페이스 간-->의존 또는 구현.

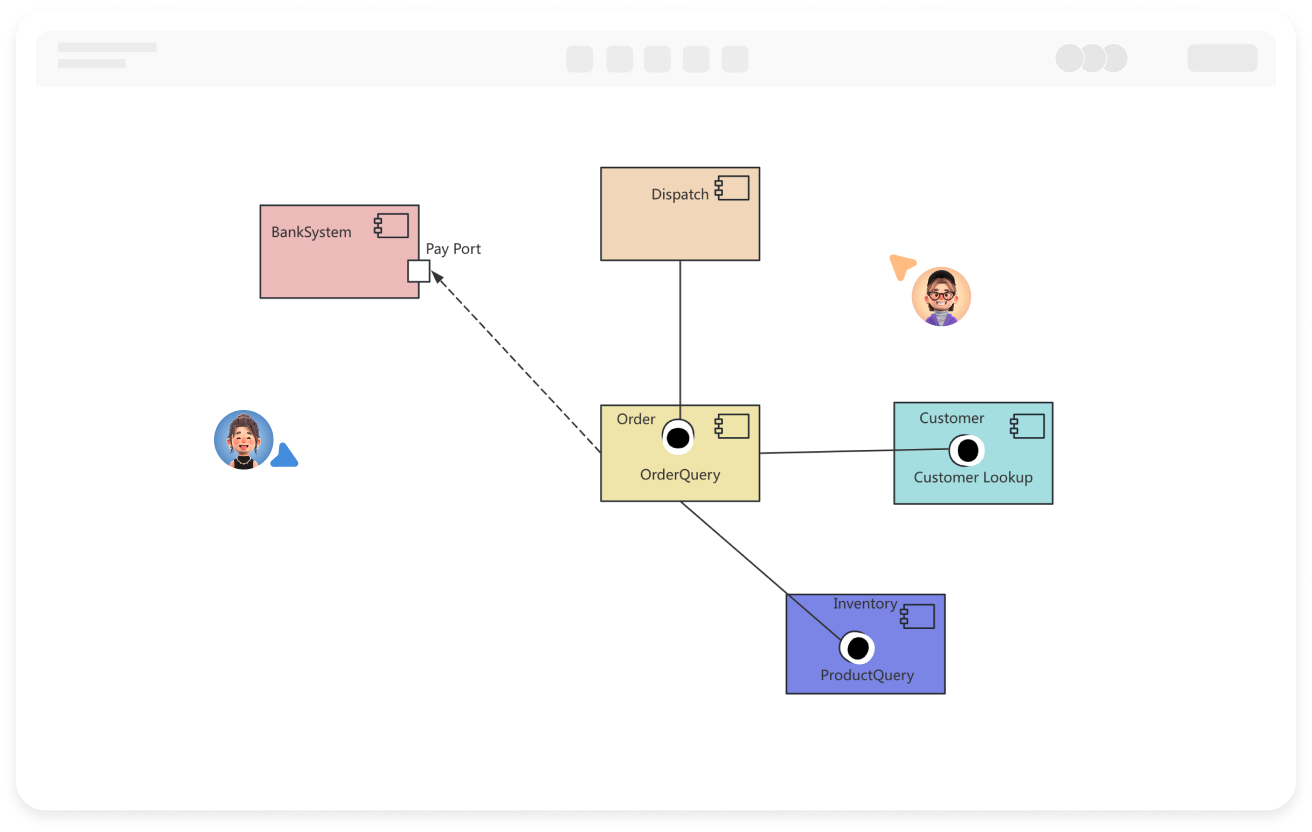

포트：uml2.0에서 도입된 개념으로, 포트는 컴포넌트 상의 상호작용 지점을 지정하며, 이 상호작용 지점을 통해 컴포넌트는 환경, 다른 컴포넌트 또는 내부 컴포넌트와 통신할 수 있으며, 컴포넌트 경계의 작은 직사각형으로 표시됩니다.

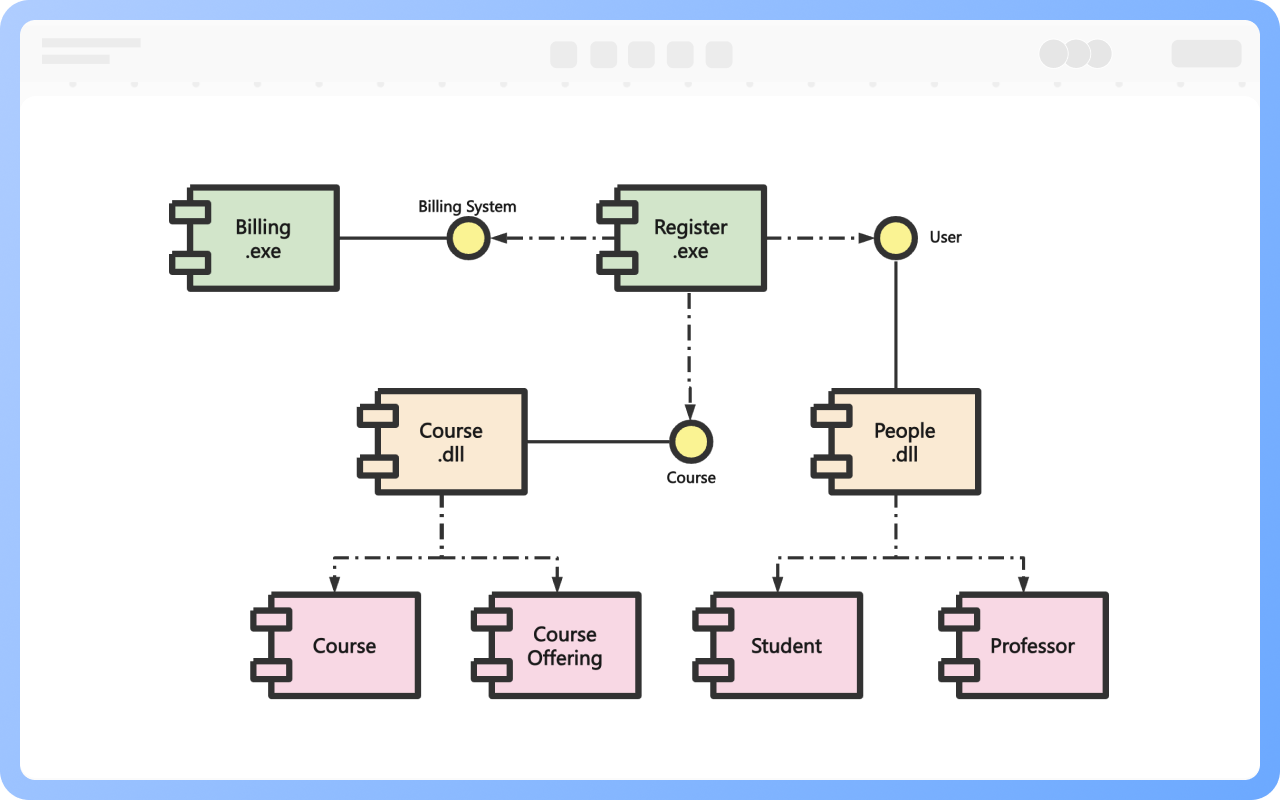

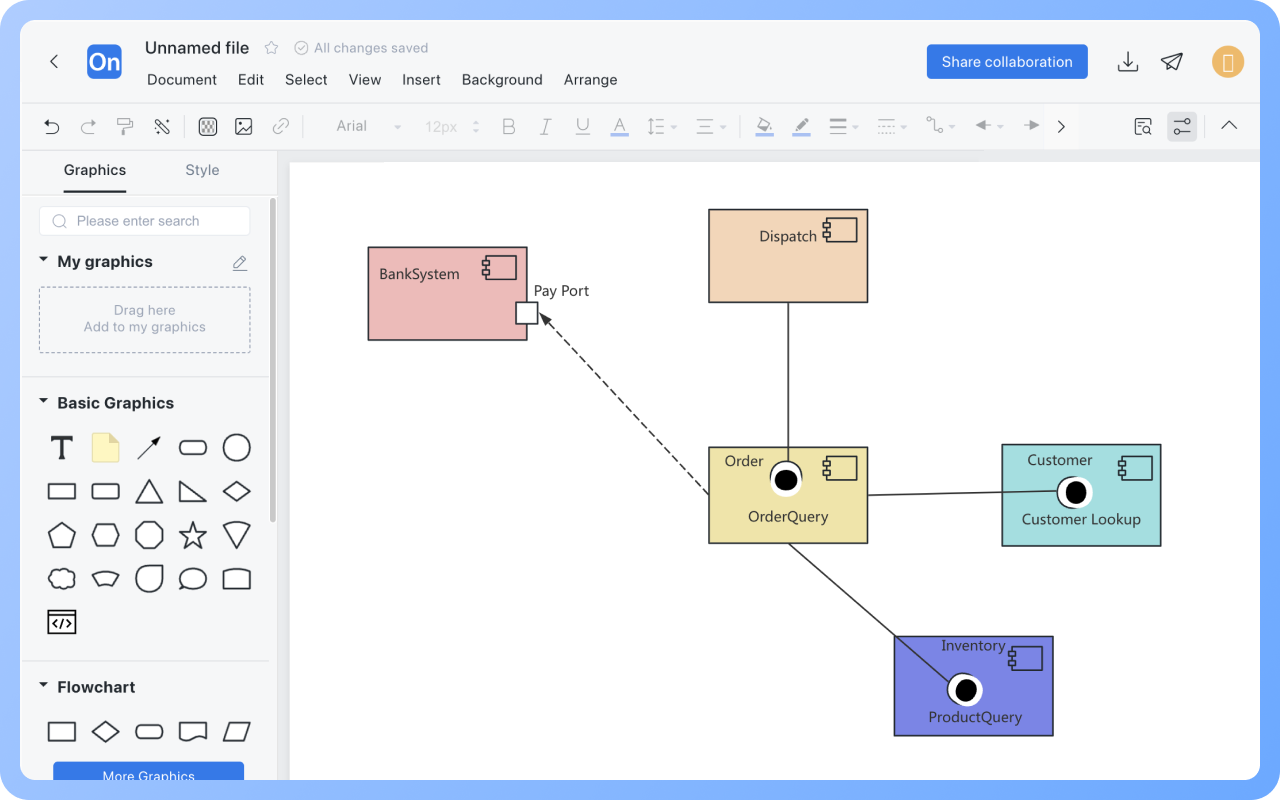

간단한 컴포넌트 다이어그램：상호 협력하는 클래스를 하나의 컴포넌트로 조직합니다.

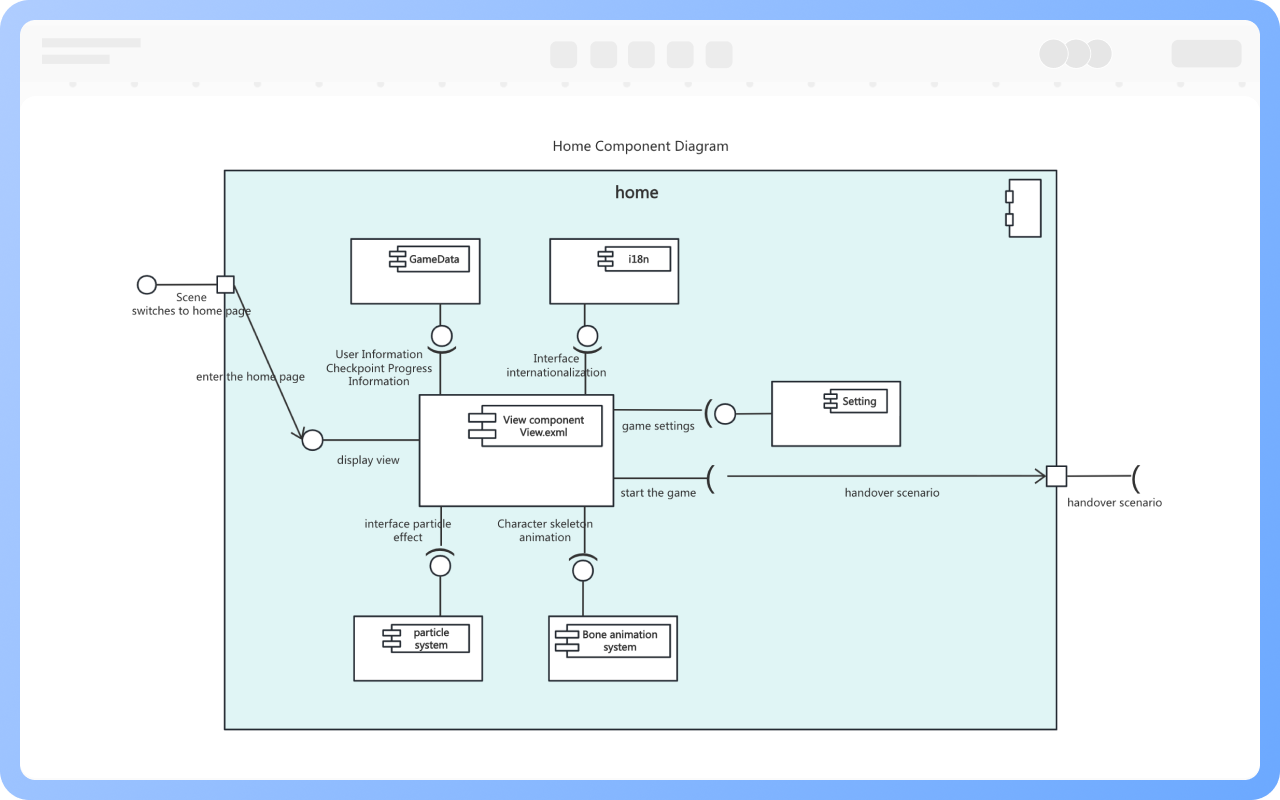

중첩 컴포넌트 다이어그램：중첩된 컴포넌트 다이어그램을 사용하여 컴포넌트의 내부 구조를 나타냅니다.

컴포넌트와 컴포넌트는 포트를 통해 연결되고, 포트와 포트는 커넥터를 통해 연결되지만, 일반적으로 자주 사용되지는 않습니다.

커넥터는 직접 커넥터, 인터페이스 커넥터, 위임 커넥터의 세 가지로 나뉩니다.

1, 여러 팀이 협력하여 개발할 때

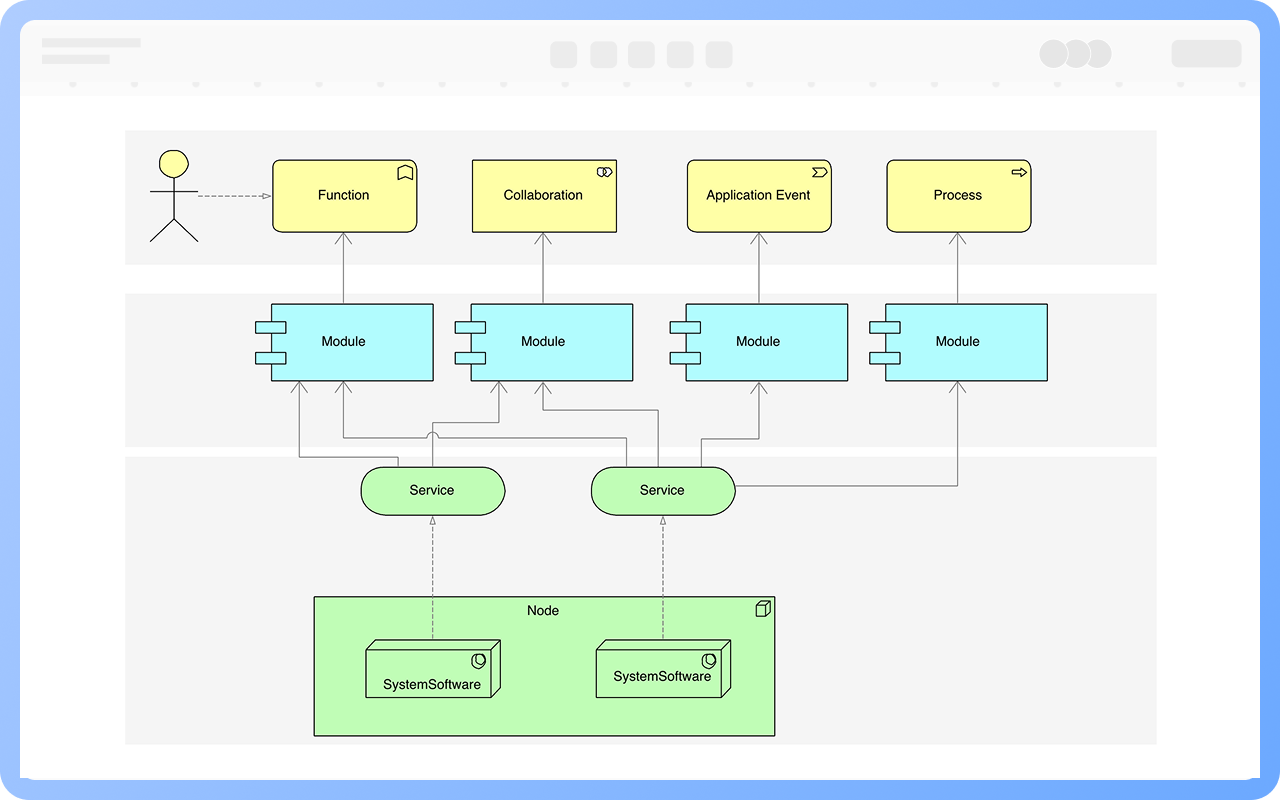

2, 마이크로서비스 또는 모듈화 아키텍처
3, 명확한 인터페이스 제약이 있는 시스템
4, 분리 배포가 필요한 컴포넌트(프론트엔드, 백엔드, 데이터베이스 등)

1, 모듈화와 디커플링에 중점을 두세요, 컴포넌트 다이어그램의 주요 가치는 시스템의 계층화와 의존성을 명확히 보여주는 것입니다;
2, 표준 기호와 인터페이스 표기를 사용하여 다이어그램의 가독성과 일관성을 높일 수 있습니다;
3, 클래스 다이어그램/배포 다이어그램과 함께 사용하여 구조, 동작, 배포의 완전한 뷰를 제공합니다;
4, 컴포넌트 다이어그램을 클래스 다이어그램처럼 그리지 마세요, 컴포넌트 다이어그램은 시스템의 '구조'를 표현하는 것이지 '구현 세부사항'이 아닙니다.
