Pagbuo ng Diagram ng Komponent/Diagram ng Bahagi
Ano ang Komponenteng Diagram

Ang diagram ng komponent, na kilala rin bilang diagram ng bahagi, ay ginagamit upang ipakita ang relasyon sa pagitan ng mga komponent sa loob ng sistema, pati na rin ang relasyon ng mga komponent sa mga interface. Mahalaga ang diagram ng komponent sa pagmomodelo ng sistema na nakabatay sa komponent, at maaaring makatulong ito sa mga gumagamit na maunawaan ang istruktura ng sistema.

Mga Gamit ng Diagram ng Komponent:

1, Nagbibigay-daan sa mga tester ng sistema at mga developer na maunawaan ang lahat ng pisikal na bahagi ng sistema sa kabuuan;

2, Inilalarawan ang pangunahing mga tungkulin ng isang sistema mula sa pananaw ng arkitektura ng software;

3, Nagpapadali sa mga miyembro ng proyekto na maunawaan ang istruktura at mga tungkulin ng sistema;

4, Kapaki-pakinabang para sa muling paggamit ng software.

Libreng gamitin

ProcessOn Komponenteng Diagram Mga Tampok

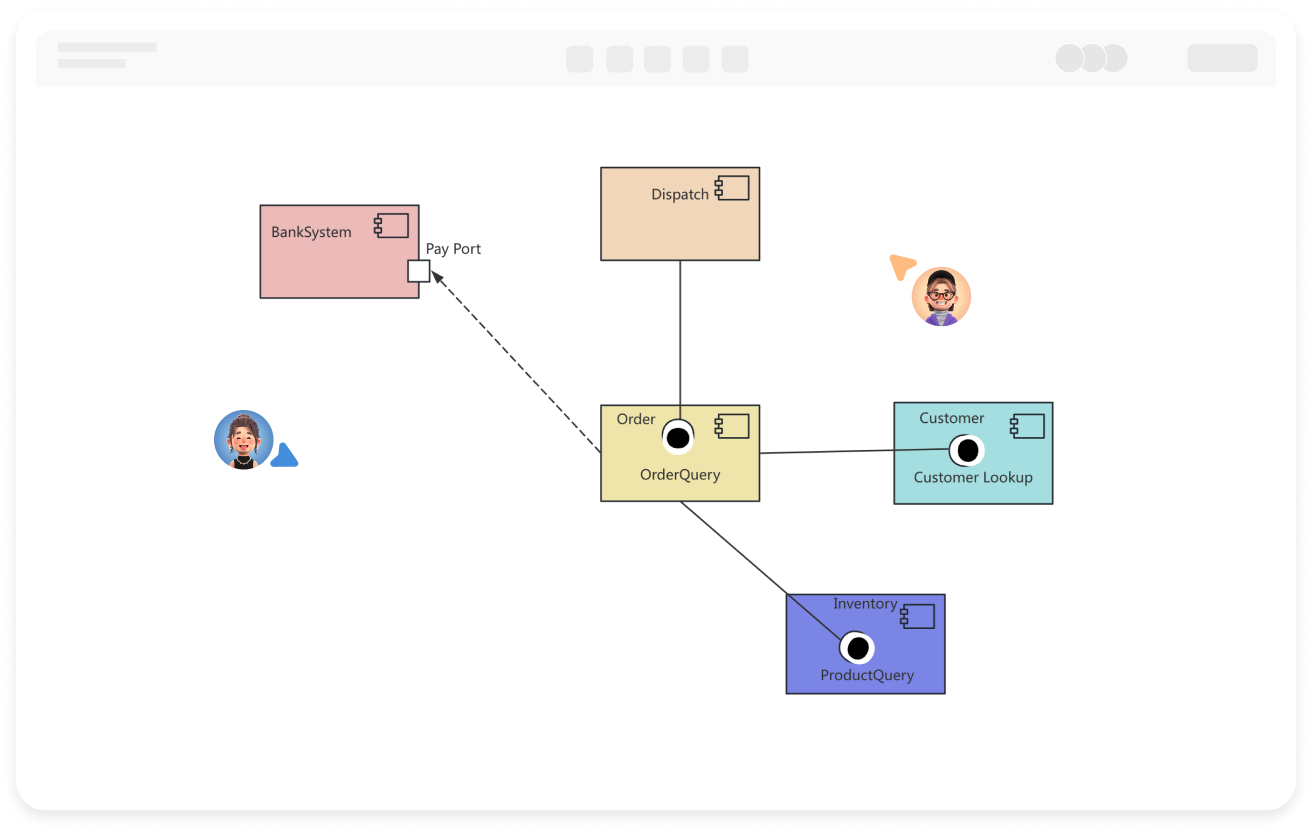

Online Collaboration

Real-time na pakikipagtulungan ng maraming user na may shareable links para sa instant na paglipat ng impormasyon

Online Collaboration
One-Click AI Generation

Awtomatikong bumuo ng graphics mula sa text na may pagpapaganda ng estilo

One-Click AI Generation
Pagpasadya ng Estilo

Prebuilt na tema na may buong pagpasadya

Pagpasadya ng Estilo
Iba't ibang Komponente

Sinusuportahan ang mga icon, larawan, label, LaTeX formula, code block, link, attachment

Iba't ibang Komponente
Maraming Format na Suporta

I-export: PNG, VISIO, PDF, SVG | I-import: VISIO, Mermaid

Maraming Format na Suporta
Multi-Device Sync

Real-time cloud storage, multi-device sync, version history, at data security

Multi-Device Sync

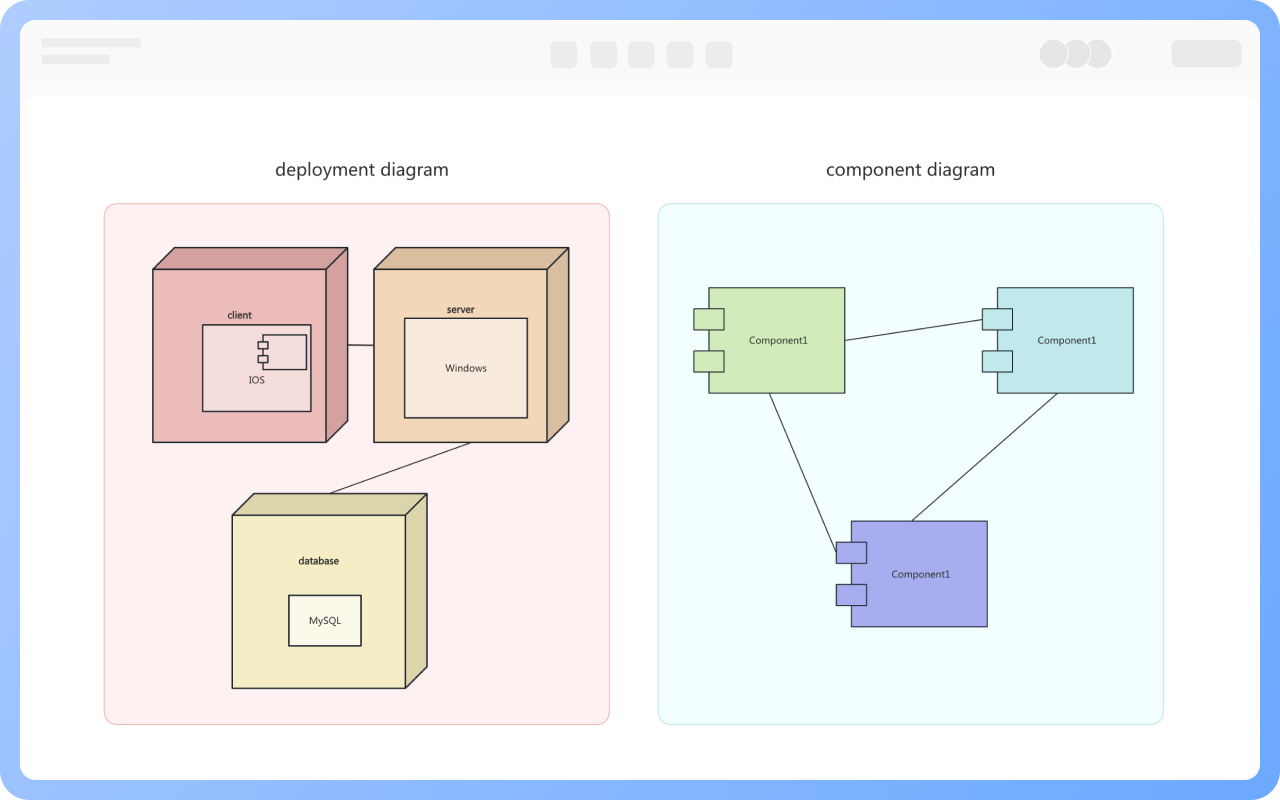

Ang pagkakaiba sa pagitan ng mga component diagram at deployment diagram

Ang diagram ng bahagi ay nagpapaliwanag ng lohikal na relasyon sa pagitan ng mga bahagi.

Ang deployment diagram naman ay isang hakbang pa, na naglalarawan ng pisikal na topology ng hardware ng sistema at ang software na isinasagawa sa istrukturang ito.

Gumawa ng Chart Online
Ang

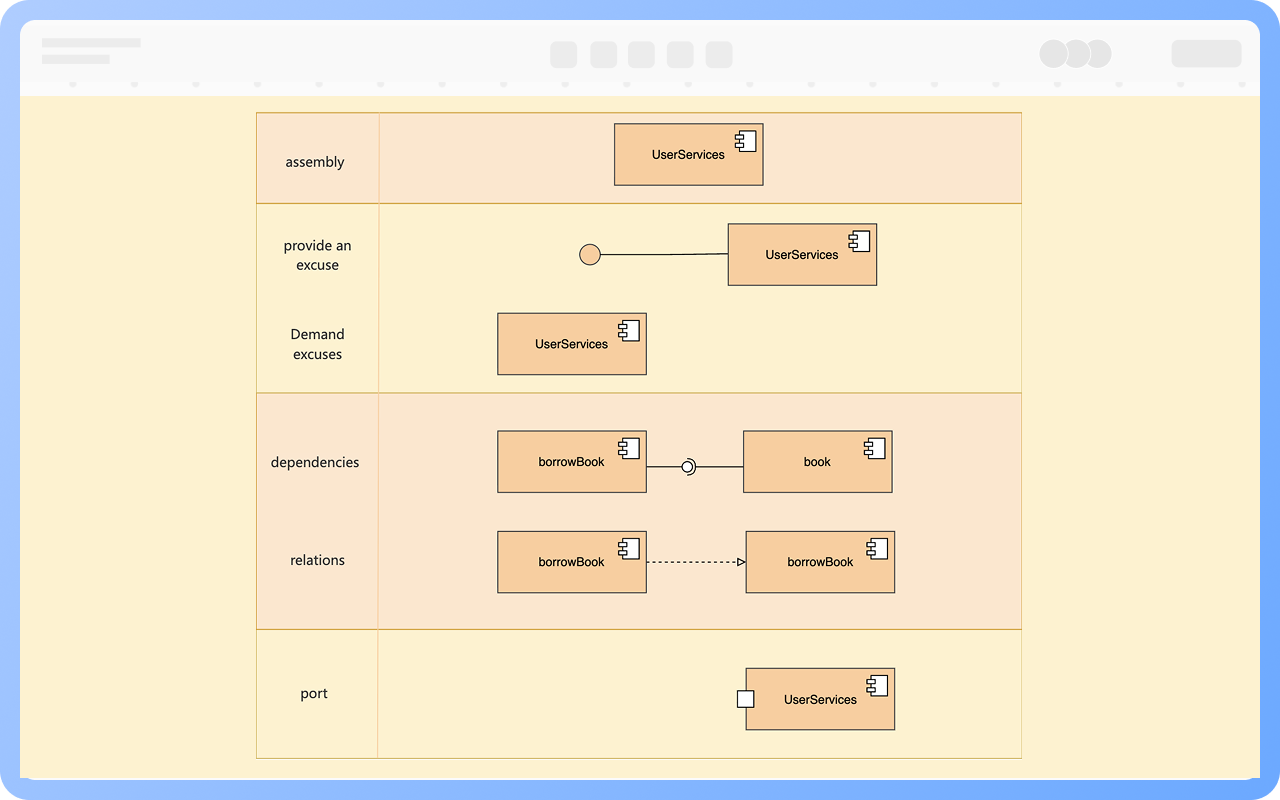

Mga bahagi ng diagram ng bahagi

Bahagi: Ang bahagi ay isang pisikal na yunit ng pagpapatupad na may mahusay na tinukoy na interface, na maaaring palitan, at karaniwang kumakatawan sa aktwal na umiiral na pisikal na bagay, na kinakatawan ng isang parihaba na may dalawang maliit na parihaba na nakausli sa kaliwang bahagi.

Interface: Ang interface na ibinigay ay tinatawag ding export interface, na isang koleksyon ng mga serbisyo na ibinibigay ng bahagi, na maaaring ipakita gamit ang relasyon sa pagpapatupad sa pagitan ng interface at bahagi; ang kinakailangang interface ay tinatawag ding import interface, na isang interface na sinusunod ng bahagi kapag humihiling ng kaukulang serbisyo mula sa ibang bahagi, na ipinapakita sa pamamagitan ng relasyon ng pagdepende.

Relasyon: Sa pagitan ng mga bahagi-->relasyon ng pagdepende, kung mayroong relasyon ng generalization o paggamit sa pagitan ng mga klase sa dalawang bahagi, maaaring magdagdag ng pagdepende; sa pagitan ng bahagi at interface-->pagdepende o pagpapatupad.

Gumawa ng Chart Online
Mga
Pag-uuri ng diagram ng bahagi

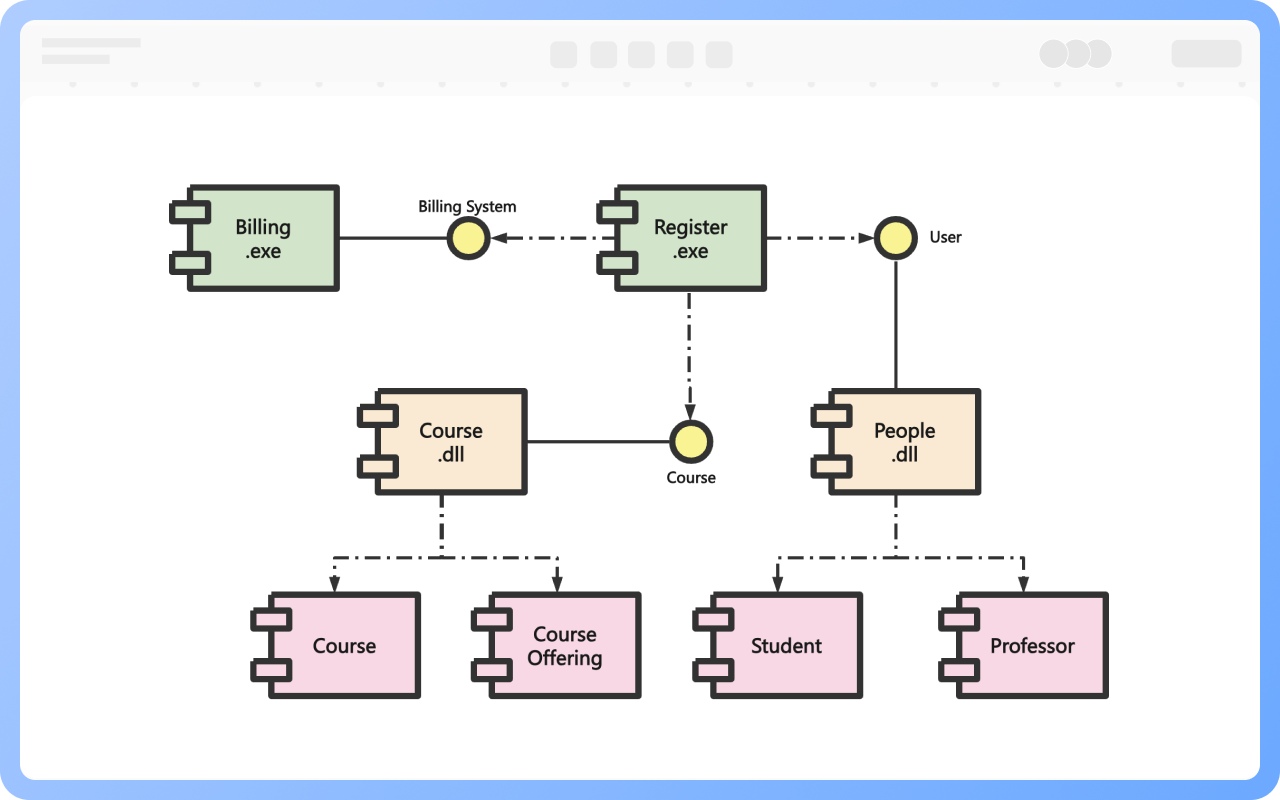

Simple na diagram ng bahagi: Isaayos ang mga klase na nagtutulungan sa isang bahagi.

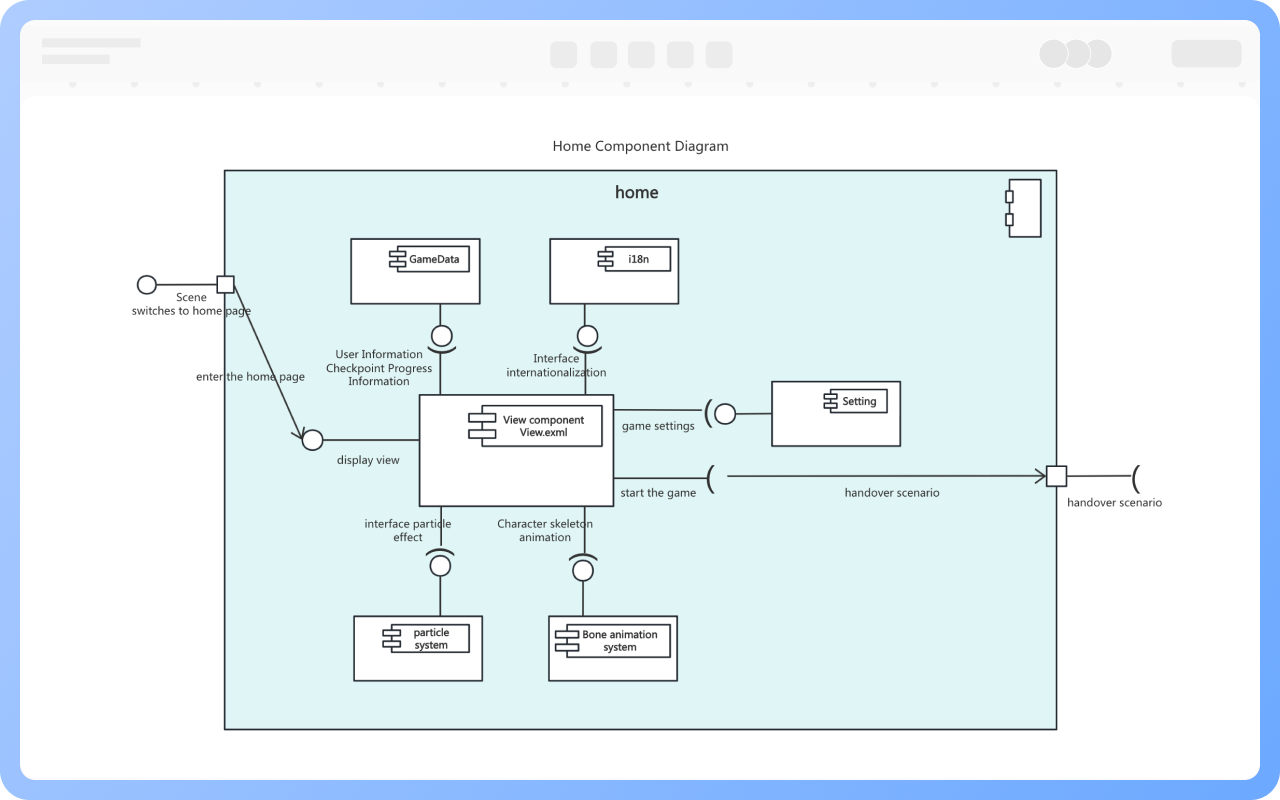

Naka-nest na diagram ng bahagi: Gamitin ang naka-nest na diagram ng bahagi upang ipakita ang panloob na istruktura ng bahagi.

Gumawa ng Chart Online
Pag-uuri

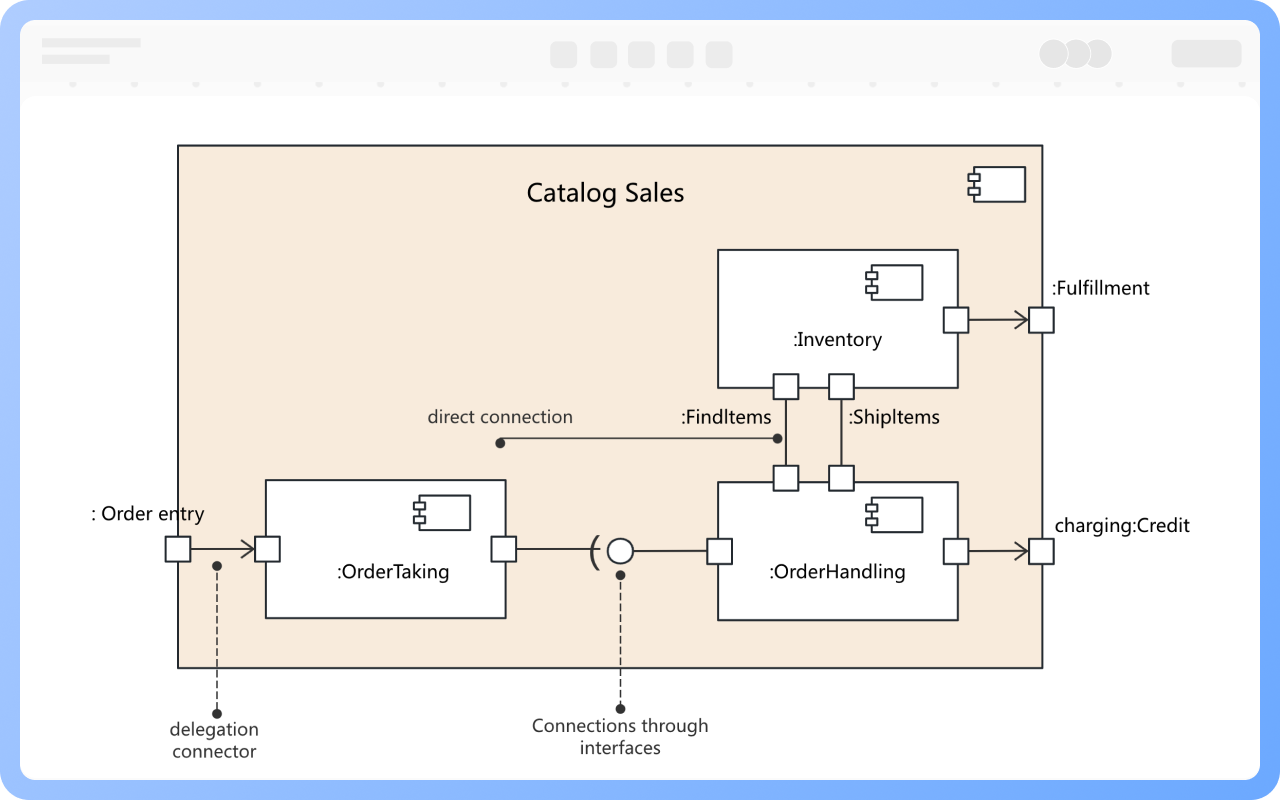

Panimula sa mga konektor

Ang mga bahagi ay konektado sa pamamagitan ng mga port, at ang mga port ay konektado sa pamamagitan ng mga konektor, ngunit karaniwang hindi madalas ginagamit .

Ang mga konektor ay nahahati sa tatlong uri: direktang konektor, interface na konektor, at delegasyon na konektor.

Gumawa ng Chart Online
Panimula

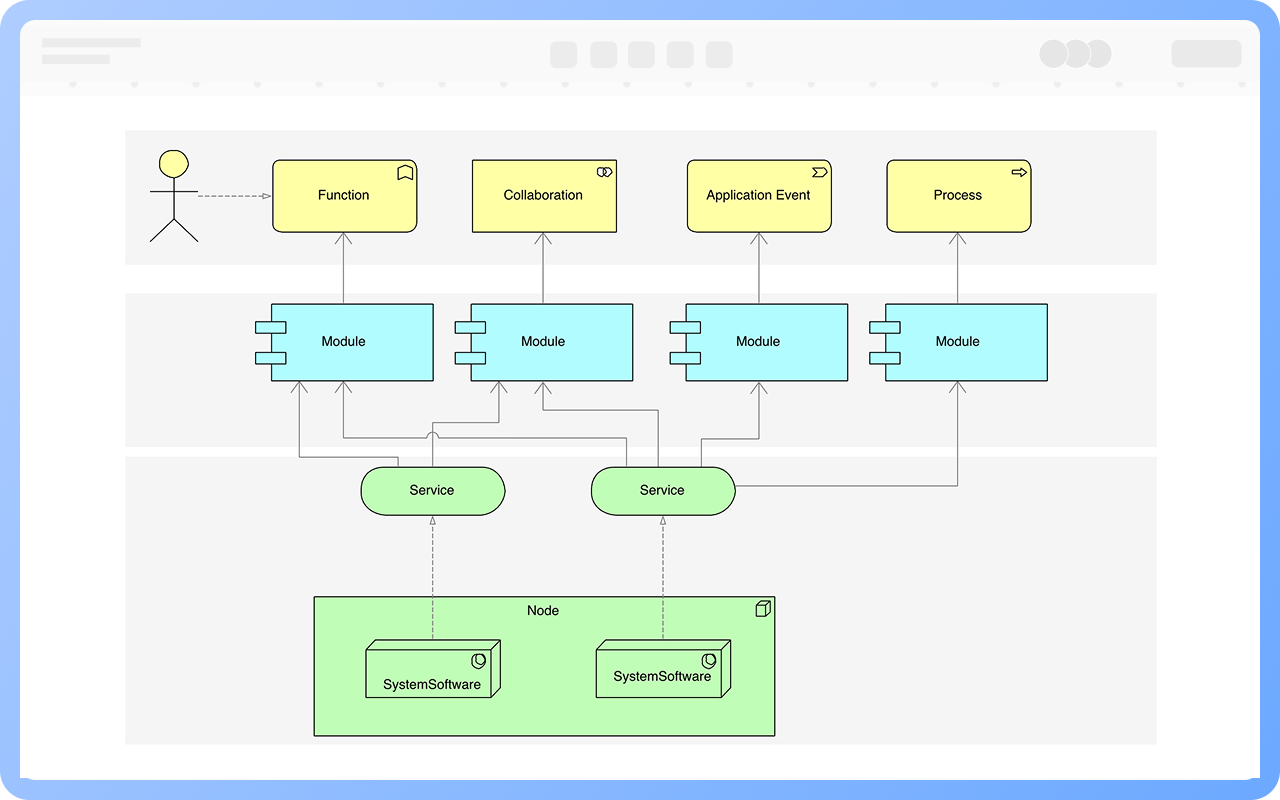

Mga sitwasyon ng aplikasyon para sa mga component diagram

1, Maramihang koponan na nagtutulungan sa pagbuo
2, Microservices o modular na arkitektura
3, Mga sistema na may malinaw na mga hadlang sa interface
4, Mga bahagi na kailangang i-deploy nang hiwalay (tulad ng frontend, backend, database)

Gumawa ng Chart Online
Mga
Mga mungkahi para sa pagguhit ng mga diagram ng bahagi

1, Bigyang-diin ang modularity at decoupling, dahil ang pangunahing halaga ng diagram ng bahagi ay ipakita ang malinaw na pag-layer ng sistema at pagdepende;
2, Gumamit ng karaniwang mga simbolo at anotasyon ng interface, maaaring mapabuti ang pagiging mabasa at pagkakapare-pareho ng diagram;
3, Gamitin kasama ang class diagram/deployment diagram, magbigay ng kumpletong view ng istruktura, pag-uugali, at deployment;
4, Iwasan ang pagguhit ng diagram ng bahagi bilang class diagram, ang diagram ng bahagi ay naglalayong ipahayag ang 'istruktura' ng sistema sa halip na 'mga detalye ng pagpapatupad'.

Gumawa ng Chart Online
Mga

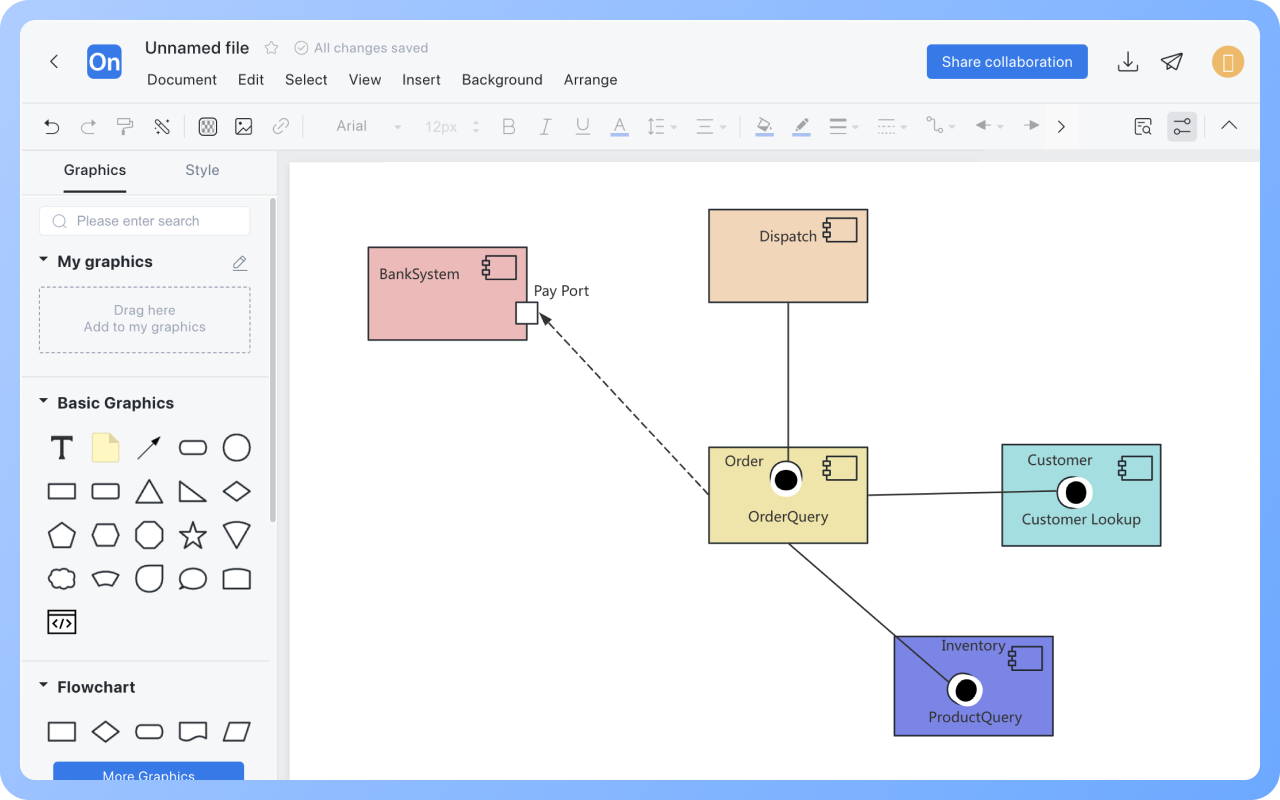

Komponenteng Diagram Paano Gumuhit?

Komponenteng DiagramPaano Gumuhit?
1
Bago simulan ang pagguhit ng diagram ng bahagi, tukuyin ang mga bahagi, interface, at ang kanilang mga relasyon batay sa mga kinakailangan ng kaso o senaryo
2
Lumikha ng "UML na diagram," o lumikha muna ng "flowchart," pagkatapos ay idagdag ang simbolo ng "UML na diagram ng bahagi" sa workspace
3
Lumikha at mag-set up ng mga bahagi: idagdag ang mga simbolo ng bahagi sa workspace at lumikha ng mga relasyon ng dependency sa pagitan ng mga bahagi
4
Magdagdag at magtalaga ng mga interface: i-map ang mga klase, interface, at iba pang lohikal na elemento sa sistema sa mga bahagi, at tamang pangalanan ang mga interface
5
Lumikha ng relasyon ng bahagi at interface: tamang lumikha ng mga relasyon ng dependency o implementasyon sa pagitan ng mga bahagi at interface
6
Suriin at tiyakin na tama ang diagram, sa ganitong paraan, natapos na ang isang propesyonal na diagram ng aktibidad
Libreng gamitin

Komponenteng Diagram Gabay sa Pagguhit

  • UML diagram complete guide: Master 14 types of UML diagrams in 10 minutes

    UML diagram complete guide: Master 14 types of UML diagrams in 10 minutes

    This article uses the ProcessOn drawing tool to quickly and comprehensively explain what a UML diagram is? UML diagrams are divided into types and the conceptual uses of each diagram. Learn to use this tool efficiently to improve development efficiency and quality.
    Melody
    2025-03-03
    2412
  • A must-read for beginners: UML Introduction

    A must-read for beginners: UML Introduction

    UML (Unified Modeling Language) is a universal visual modeling language standard used to describe, visualize, construct and document software system artifacts. This article will explain UML from the perspective of its concept, meaning, and composition. Through this basic introduction, I believe that you will not only be able to deeply understand the historical context of UML, but also master its wide application in demand analysis, system design, and documentation.
    Skye
    2025-04-03
    745

Komponenteng Diagram Rekomendasyon ng Template

Higit pang mga template

Komponenteng Diagram Mga madalas itanong

Ano ang pagkakaiba ng component diagram at class diagram?

Sinasagot ng component diagram ang “sino ang gumagawa, sino ang umaasa sa sino”, habang sinasagot ng class diagram ang “paano gawin”.

1, Ang klase ay kumakatawan sa abstraksyon ng isang entidad, habang ang komponent ay abstraksyon ng mga pisikal na bahagi na nasa loob ng computer.

2, Ang komponent ay nabibilang sa software module, hindi sa logical module, at kumpara sa klase, sila ay nasa magkakaibang antas ng abstraksyon.

3, Ang klase ay maaaring magkaroon ng mga operasyon at katangian nang direkta, habang ang komponent ay mayroong mga operasyon na maaaring ma-access sa pamamagitan ng interface nito.

Paano nai-kategorya ang mga komponent?

Ang mga komponent ay ikinategorya ayon sa kanilang papel sa sistema sa 3 uri:

1, Deployment component: Mga kinakailangang komponent na bumubuo sa executable system.
Halimbawa, Java Virtual Machine, Database Management System, EXE file, DLL file.

2, Work product component: Mga intermediate na produkto ng proseso ng pag-develop, hindi direktang kasali sa executable system.
Halimbawa, source code file, data file.

3, Execution component: Mga komponent na nalilikha sa oras ng pagtakbo.
Halimbawa, instantiated Servlets, COM+ objects, XML documents.

Anong relasyon ang umiiral sa pagitan ng mga komponent at interface?

Komponent at komponent: Relasyon ng pag-asa
Komponent at interface: Relasyon ng pag-asa o relasyon ng pagpapatupad

Paano idinisenyo ang tamang granularidad ng komponent?

Para makontrol ang tamang granularidad ng komponent, ang pangkalahatang functional module level ay maaaring itakda bilang komponent, huwag idisenyo ang isang solong klase bilang komponent.

Paano mabilis na lumikha ng interface?

I-drag mula sa kaliwang bahagi ng simbolo ang “interface” papunta sa kanang bahagi ng work area, pagkatapos, i-click ang isang dulo ng komponent at hawakan ang kaliwang pindutan ng mouse hanggang sa katapat na interface, bitawan ang mouse upang maitalaga ang interface na nais ipatupad ng komponent.

Kailangan bang may interface ang isang komponent?

Hindi, ang simpleng komponent ay maaaring walang explicit na interface.

Paano makikilala ang nagbibigay ng interface at nangangailangan ng interface?

Ang nagbibigay ng interface, ay kinakatawan ng bilog, na tumutukoy sa mga functionality na iniaalok ng komponent sa labas (maaaring tawagin).
Ang nangangailangan ng interface, ay kinakatawan ng kalahating bilog, na tumutukoy sa mga serbisyong iniaalok ng ibang komponent na umaasa ang komponent na ito.

Maaari bang umasa ang isang komponent sa maraming komponent?

Oo. Ang mga komponent ay maaaring magkaroon ng one-to-many dependency, mutual dependency o decoupling sa pamamagitan ng mediator component, gamit ang maraming dashed lines upang ipakita ang maraming dependency relationships.
