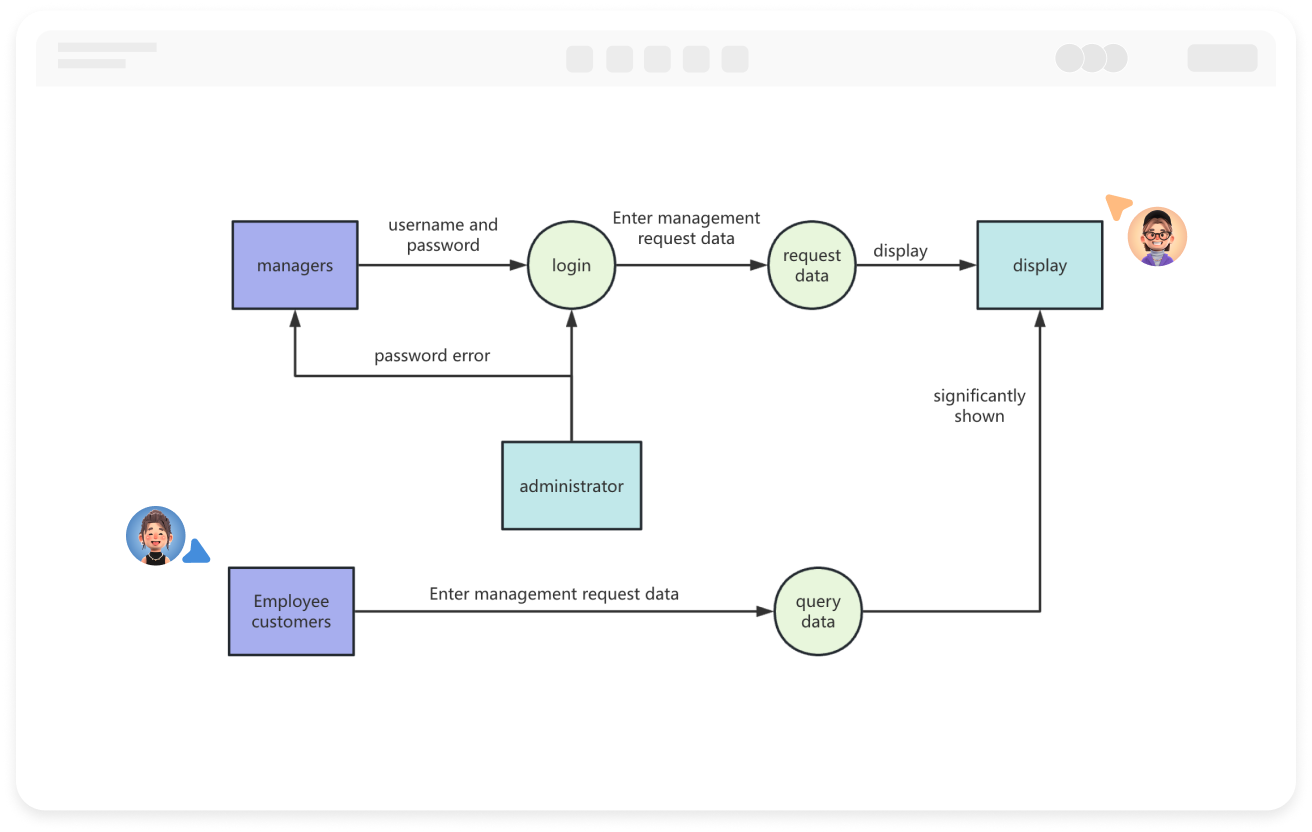

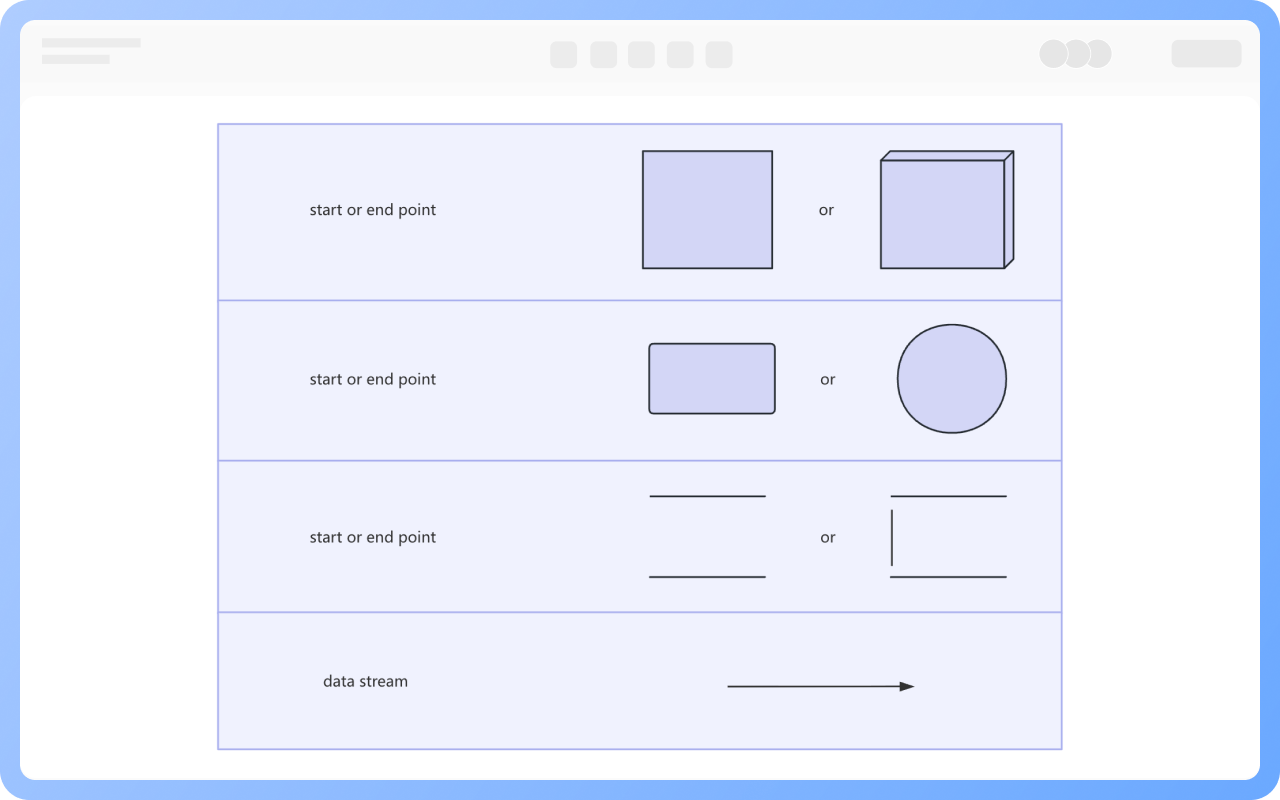

Entité externe : Représentée par un carré, elle représente une personne ou une chose en dehors du système qui échange des informations avec le système.
Stockage de données : Représenté par deux lignes parallèles, utilisé pour stocker des données, comme des bases de données, des fichiers, etc.
Processus de traitement : Représenté par un rectangle à coins arrondis, il traite les données d'entrée pour produire des données de sortie.
Flux de données : Flèches directionnelles reliant les différents éléments, indiquant la direction du flux de données.

Lors de l'analyse et de la conception du système, le diagramme de flux de données visualise le flux de données et le processus de traitement dans le système, aidant les analystes à comprendre globalement les activités des utilisateurs, tout en montrant clairement les relations d'interaction entre les différents modules et la conception des interfaces.
Lors de la maintenance et de l'optimisation du système, le diagramme de flux de données peut aider le personnel de maintenance à localiser rapidement le problème et à analyser l'étendue de son impact sur l'ensemble du système.
Lors de la communication et de la collaboration interservices, le diagramme de flux de données, en tant qu'outil graphique universel, peut favoriser une compréhension commune du système entre les membres de différents services, réduisant ainsi les malentendus.

Diagramme de flux de données de niveau supérieur : Représente la relation entre l'ensemble du système et les entités externes, sans approfondir l'intérieur du système.
Diagramme de flux de données de niveau 0 : Décompose et détaille le modèle de base du système pour former le diagramme de flux de données de niveau 0.
Diagramme de flux de données intermédiaire : Détaille davantage les fonctions du système du diagramme de flux de données du niveau supérieur, le nombre de niveaux intermédiaires dépend généralement de la complexité du système.
Diagramme de flux de données de niveau inférieur : Le processus de traitement le plus basique qui ne peut plus être décomposé.

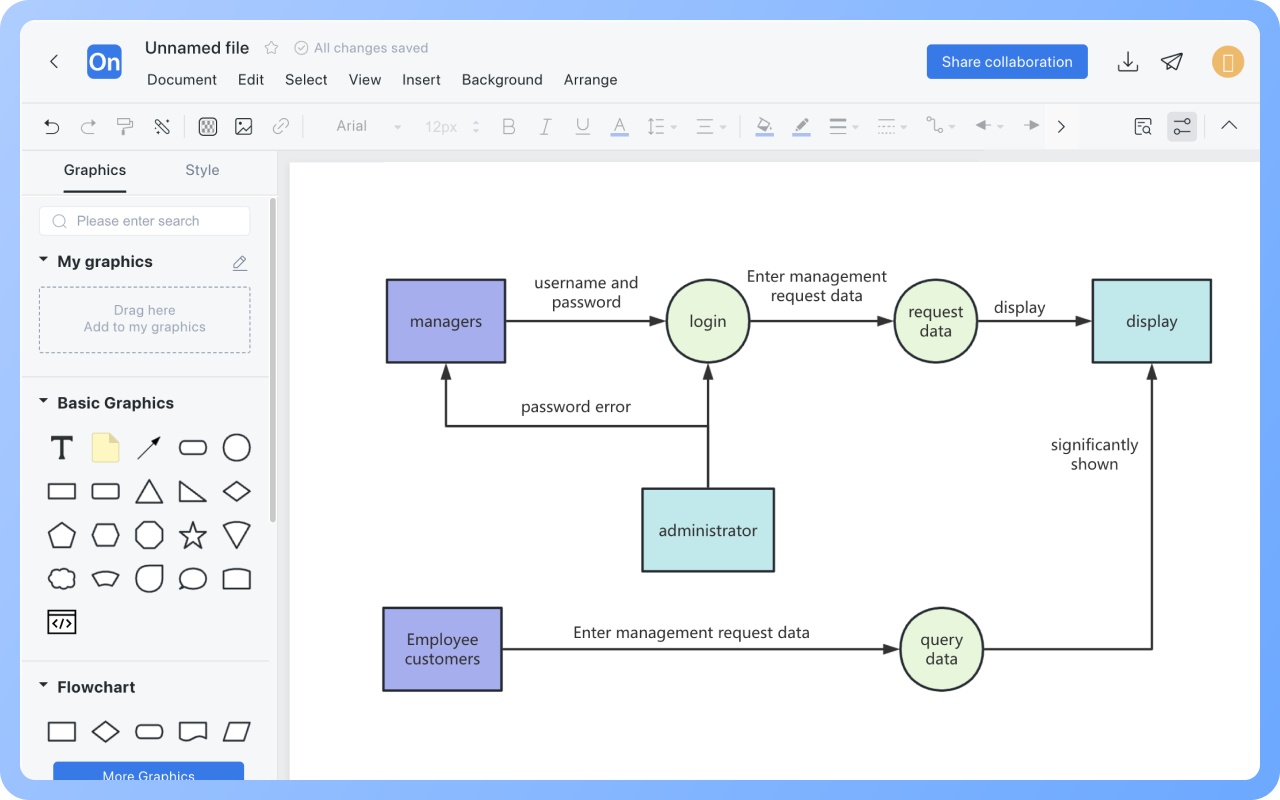

Comprendre en profondeur les besoins des utilisateurs et les processus métier, concevoir en se concentrant étroitement sur les objectifs du système ;
Utiliser une approche descendante et progressive pour concevoir le diagramme de flux de données, en veillant à la cohérence entre les niveaux de décomposition ;
Assurer la correspondance des quantités de données d'entrée et de sortie, le volume de données avant et après la transformation doit rester équilibré ;
Utiliser correctement les symboles standards, respecter les normes de dénomination.

Le diagramme de contexte, également appelé diagramme de flux de données de niveau supérieur, est le point de départ de l'analyse du système. Il décrit de manière très abstraite l'ensemble du système, le considérant comme un seul processus de traitement (généralement représenté par un cercle ou un carré), ne montrant que les entrées et sorties de données entre le système et les entités externes (comme les utilisateurs, d'autres systèmes, etc.), sans aborder les détails spécifiques du traitement interne du système, fournissant ainsi un cadre et des limites pour l'analyse détaillée ultérieure.
