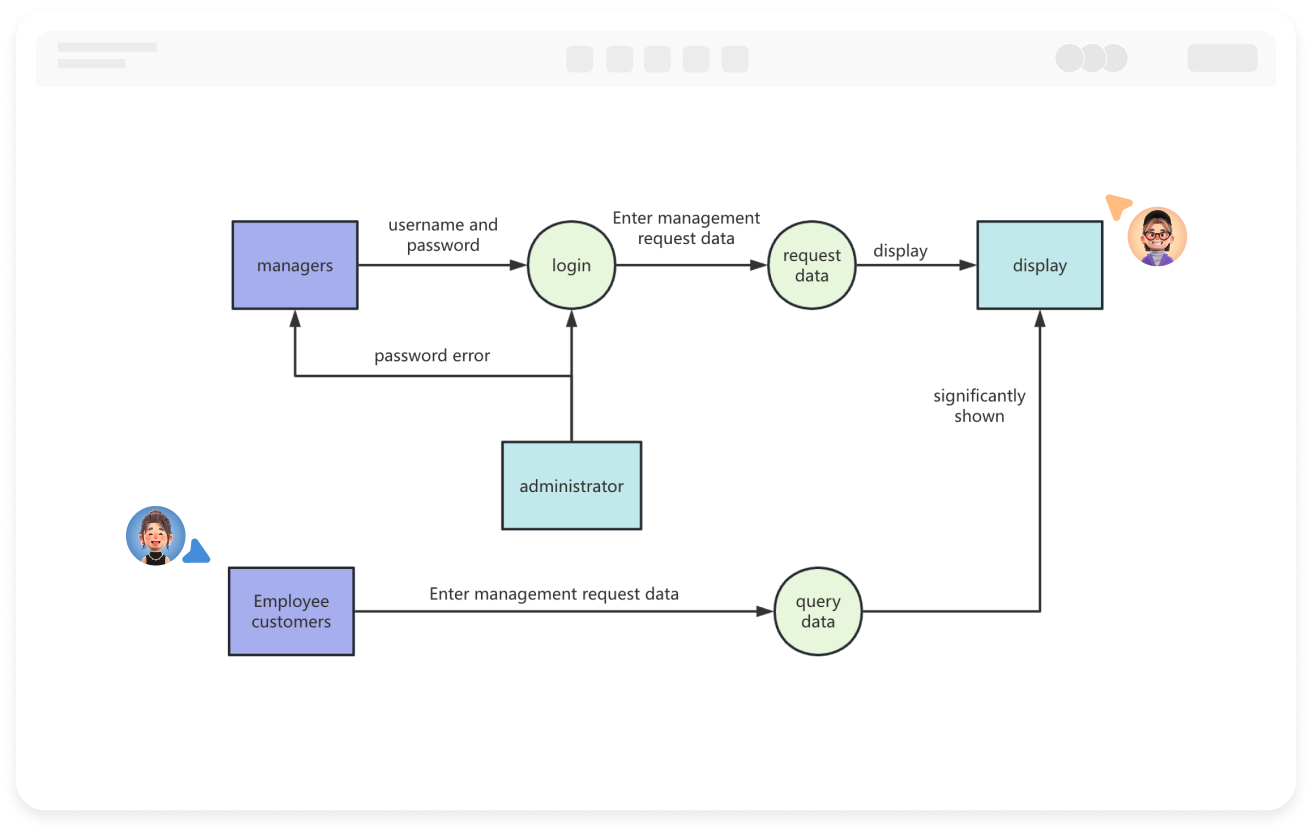

Ferramenta de Criação de DFD Online

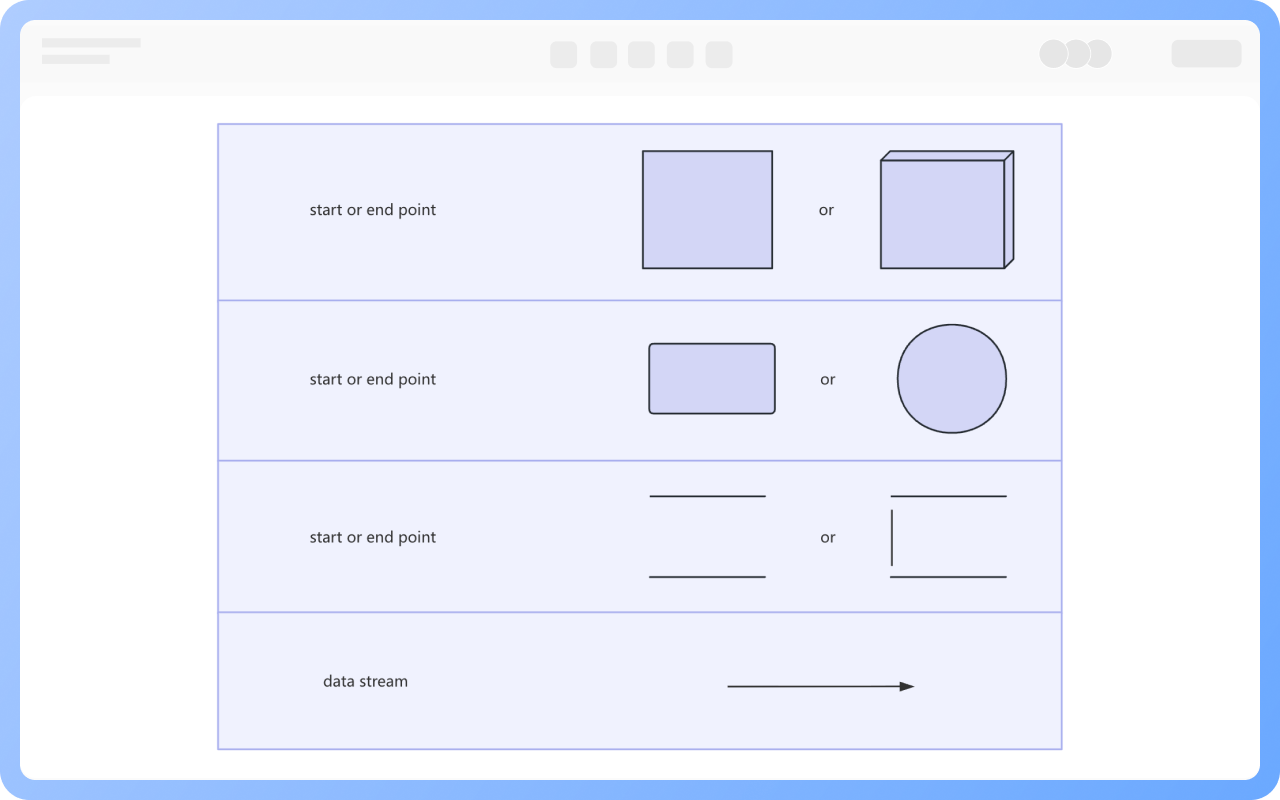

Entidade Externa: Representada por um retângulo, representa pessoas ou coisas fora do sistema que trocam informações com ele.
Armazenamento de Dados: Representado por duas linhas paralelas, usado para armazenar dados, como bancos de dados, arquivos, etc.
Processo de Tratamento: Representado por um retângulo com cantos arredondados, processa os dados de entrada para gerar dados de saída.
Fluxo de Dados: Setas direcionais que conectam os elementos, indicando a direção do fluxo de dados.

Na fase de análise e design do sistema, o diagrama de fluxo de dados visualiza o fluxo de dados e o processo de tratamento no sistema, ajudando os analistas a entenderem completamente o negócio do usuário, ao mesmo tempo que mostra claramente as relações de interação entre os módulos e o design das interfaces.
Na fase de manutenção e otimização do sistema, o diagrama de fluxo de dados pode ajudar os mantenedores a localizar rapidamente onde está o problema e analisar o impacto do problema em todo o sistema.
Na fase de comunicação e colaboração entre departamentos, o diagrama de fluxo de dados, como uma ferramenta gráfica comum, pode promover o entendimento comum do sistema entre pessoas de diferentes departamentos, reduzindo mal-entendidos.

Diagrama de Fluxo de Dados de Nível Superior: Representa a relação entre todo o sistema e as entidades externas, mas não aprofunda no interior do sistema.
Diagrama de Fluxo de Dados de Nível 0: Descompõe e detalha o modelo básico do sistema, formando o diagrama de fluxo de dados de nível 0.
Diagrama de Fluxo de Dados de Nível Intermediário: Detalha ainda mais as funções do sistema no diagrama de fluxo de dados do nível superior, e o número de níveis intermediários geralmente depende da complexidade do sistema.
Diagrama de Fluxo de Dados de Nível Inferior: O processo de tratamento mais básico, que não pode ser mais decomposto.

Entender profundamente as necessidades do usuário e os processos de negócios, projetando em torno dos objetivos do sistema;
Adotar o método de cima para baixo e refinamento progressivo ao projetar o diagrama de fluxo de dados, garantindo a consistência entre os diagramas de fluxo de dados de diferentes níveis durante o processo de decomposição;
Garantir que a quantidade de dados de entrada e saída seja correspondente, mantendo o equilíbrio na quantidade de dados antes e depois da transformação durante o processamento;
Usar corretamente os símbolos padrão, seguindo as normas de nomenclatura.

O diagrama de contexto, também conhecido como diagrama de fluxo de dados de nível superior, é o ponto de partida da análise do sistema. Ele descreve o sistema como um todo de forma altamente abstrata, vendo o sistema inteiro como um único processo de tratamento (geralmente representado por um círculo ou retângulo), mostrando apenas a entrada e saída de dados entre o sistema e as entidades externas (como usuários, outros sistemas, etc.), sem envolver os detalhes específicos de tratamento interno do sistema, fornecendo um quadro e limites para a análise detalhada subsequente.
