架構圖詳細分類

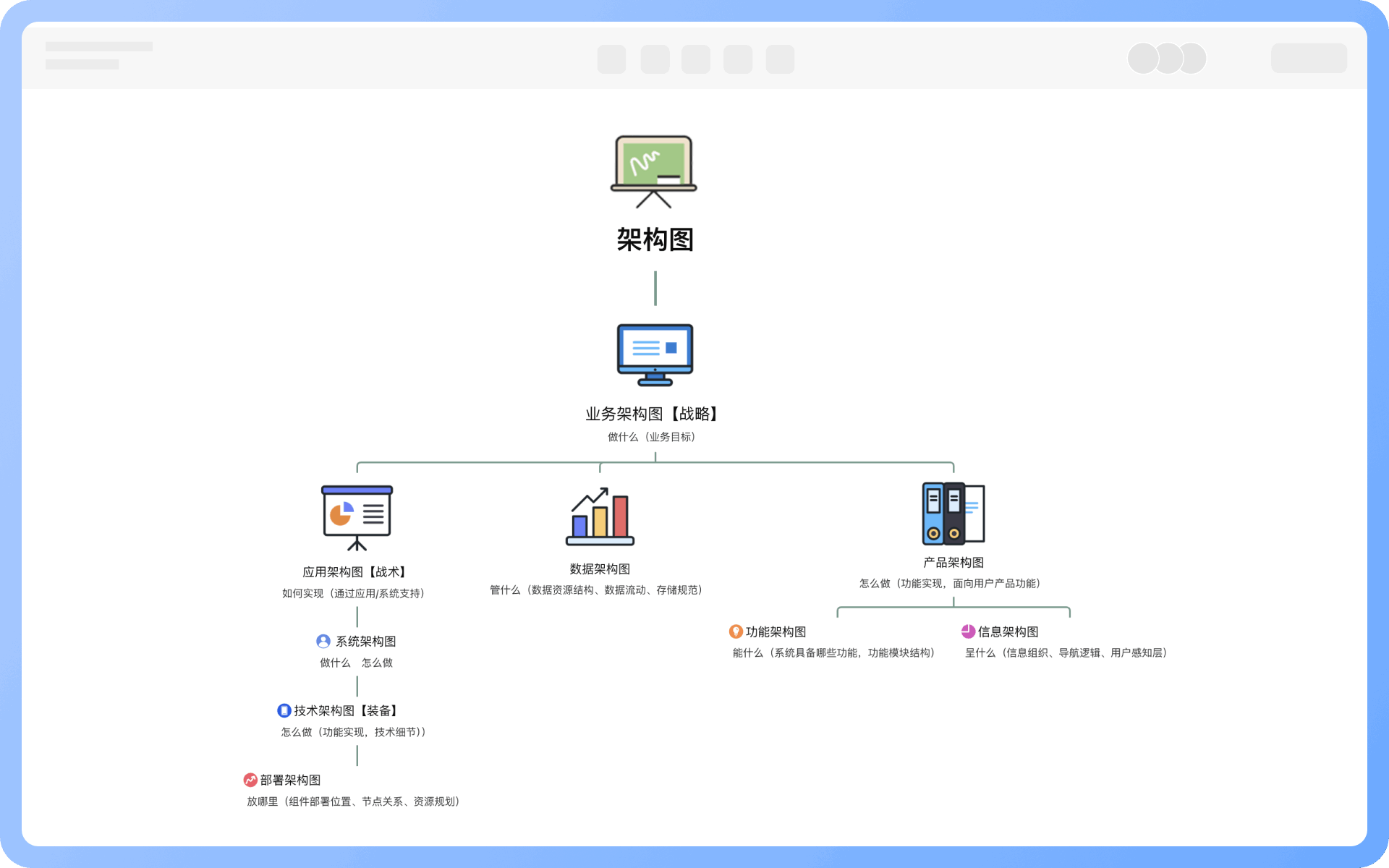

在互聯網行業中，架構圖作為一種重要的工具，用於可視化展示軟體、系統、應用程序等的體系結構及其組成部分之間的關係。常用的架構圖種類有：業務架構圖、應用架構圖、系統架構圖、技術架構圖、部署架構圖、數據架構圖、產品架構圖、功能架構圖、信息架構圖等。
線上建立圖表
系統架構關注的是系統的整體結構和組織方式，它描述了系統的各個組件、模塊、子系統以及它們之間的交互和通信方式，更偏向於系統的物理構成和部署方式。一個電商平台的系統架構圖可能包括負載均衡器、Web伺服器、應用伺服器、資料庫伺服器、快取伺服器等，以及它們之間的網絡連接和數據傳輸。
應用架構是從整體上定義了應用程式的實現方式，系統架構則是從更加具體的層面對於應用程式怎樣實現進行了設計，如果把應用架構類比為廣東省的規劃，那麼系統架構就是深圳市的規劃。
相比技術架構，系統架構是關於「做什麼」和「怎麼做」的高層次描述，而技術架構是關於「怎麼做」的更詳細的技術實現描述，如果把系統架構類比為深圳市的規劃，那麼技術架構就是南山區的規劃。兩者相輔相成，共同指導軟體系統的設計和開發。
系統架構圖不僅僅是一張圖表，它是項目成功的藍圖。系統架構圖作為一種可視化工具，能夠幫助不同背景的團隊成員理解複雜的系統結構，從而促進更有效的溝通。系統架構圖通過展示系統的當前和未來狀態，可以幫助團隊做出更明智的技術選擇和規劃。當面對系統中的問題時，一張詳細的系統架構圖可以幫助快速定位問題源頭，從而簡化解決過程。
支援多人線上同屏創作，可設置分享連結，即時傳遞資訊
只需輸入一句話，自動生成所需圖形，並自動美化圖形風格
內建多種主題風格，也可自由設計喜愛的樣式
支援插入圖示、圖片、標籤、備註LaTex公式、程式碼塊、連結、附件等多種形式元件
支援匯出PNG、VISIO、PDF、SVG等格式，支援匯入VISIO、Mermaid格式
檔案即時儲存，多端裝置雲同步，歷史版本可追溯，資料安全有保障
在互聯網行業中，架構圖作為一種重要的工具，用於可視化展示軟體、系統、應用程序等的體系結構及其組成部分之間的關係。常用的架構圖種類有：業務架構圖、應用架構圖、系統架構圖、技術架構圖、部署架構圖、數據架構圖、產品架構圖、功能架構圖、信息架構圖等。
系統架構圖常用元素有伺服器、數據庫、網絡設備、子系統、接口等。
1.系統元素：指系統中的各個組成部分，如模塊、組件、接口等。
2.系統關係：指系統元素之間的關係和交互，如依賴關係、接口關係等。
3.系統屬性：指系統元素和系統關係的一些特性，如性能、可靠性等。
1.物理架構圖：描述系統的物理組成和部署情況，如伺服器、網絡設備等。
2.邏輯架構圖：描述系統的邏輯組成和功能模塊，如業務模塊、數據模塊等。
3.流程架構圖：描述系統的流程和業務流程，如數據流程、業務流程等。
為項目成員提供整體視角，確保系統設計合理且各部分協調
支持架構決策和技術選型，明確各組件職責
方便溝通和協作，減少誤解和重複工作
幫助運維和測試團隊，更容易理解系統運行機制及風險點
系統架構圖是一個比較模糊的概念，狹義的系統架構圖是架構圖九種類型之一，描述了系統的各個組件、模塊、子系統以及它們之間的交互和通信方式，更偏向於系統的物理構成和部署方式；廣義的系統架構圖，可以指某個特定系統的任何架構圖，比如CMS系統產品架構圖，其實屬於產品架構圖範疇，火車票訂票退票系統技術架構圖，屬於技術架構圖範疇。本頁面特指狹義的系統架構圖。
應用架構與系統架構的核心區別在於關注範圍和設計層級。應用架構圖關注的是應用程式內部的模塊劃分、交互方式、數據流向等，更偏向於軟件功能和邏輯的實現；而系統架構圖則更宏觀，關注的是系統的整體結構、各個子系統之間的關係、硬件和軟件的部署等，更偏向於系統的物理構成和部署方式。
相比技術架構，系統架構是關於「做什麼」和「怎麼做」的高層次描述，而技術架構是關於「怎麼做」的更詳細的技術實現描述，如果把系統架構類比為深圳市的規劃，那麼技術架構就是南山區的規劃。

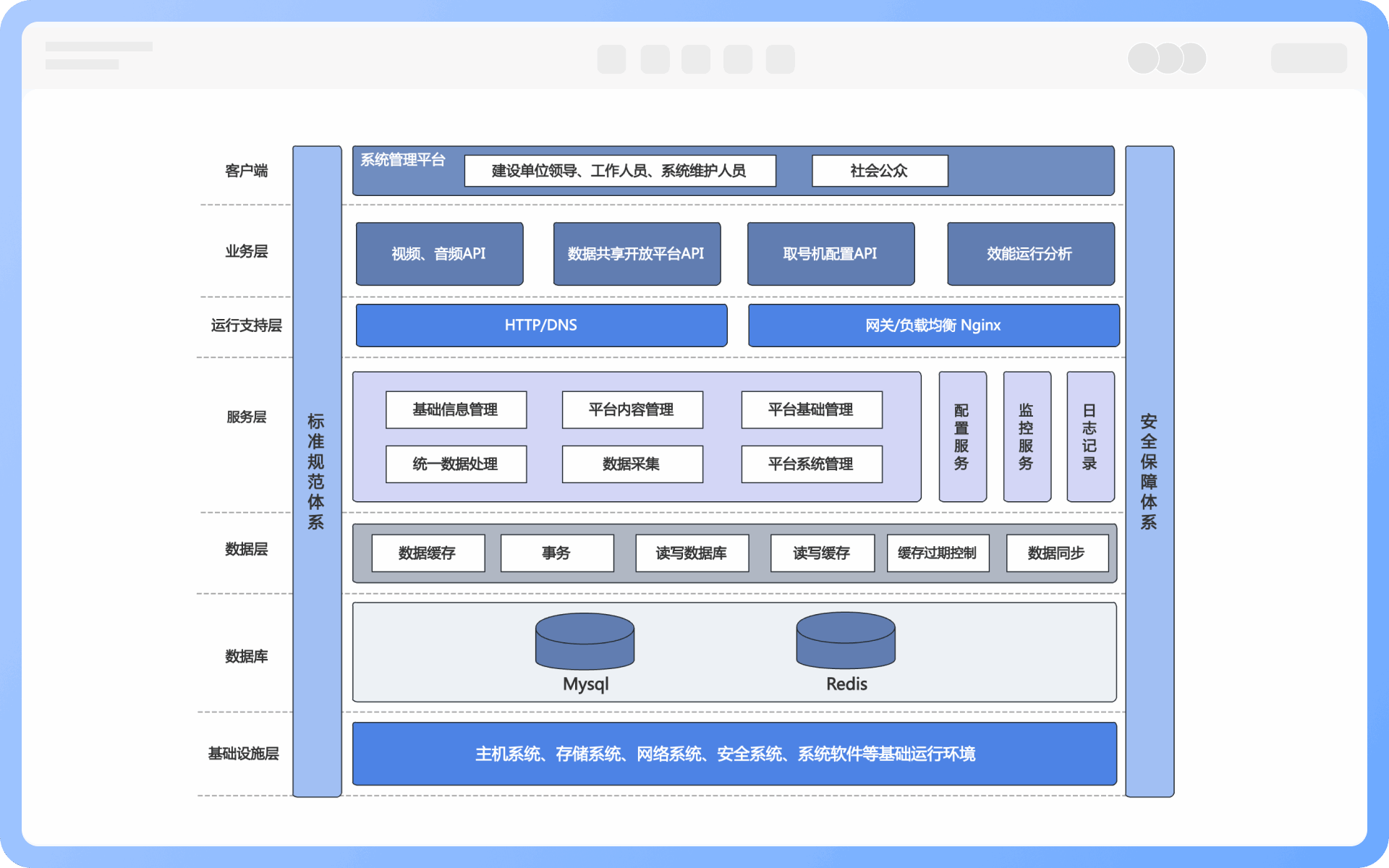

系統架構圖展示系統的整體結構，包括主要組件、模塊、服務間的關係、數據流和通信方式，以及系統部署環境等。
通過箭頭和標註清楚數據流向、通信協議（如HTTP、RPC、消息隊列）、同步還是異步，增強圖的可讀性和準確性。
看實際情況。若關注系統運行環境、節點分佈、容災和擴展性，部署架構是必要的，否則可單獨繪製部署圖。
需要標註關鍵技術棧（如數據庫、中間件、緩存、服務框架），便於溝通技術方案和規劃。
通過標註負載均衡器、備份節點、集群架構、故障轉移機制等，展示系統的穩定性和彈性設計。
建議包含安全相關組件，如身份認證、權限管理、防火牆、數據加密等，以突出系統安全性。
