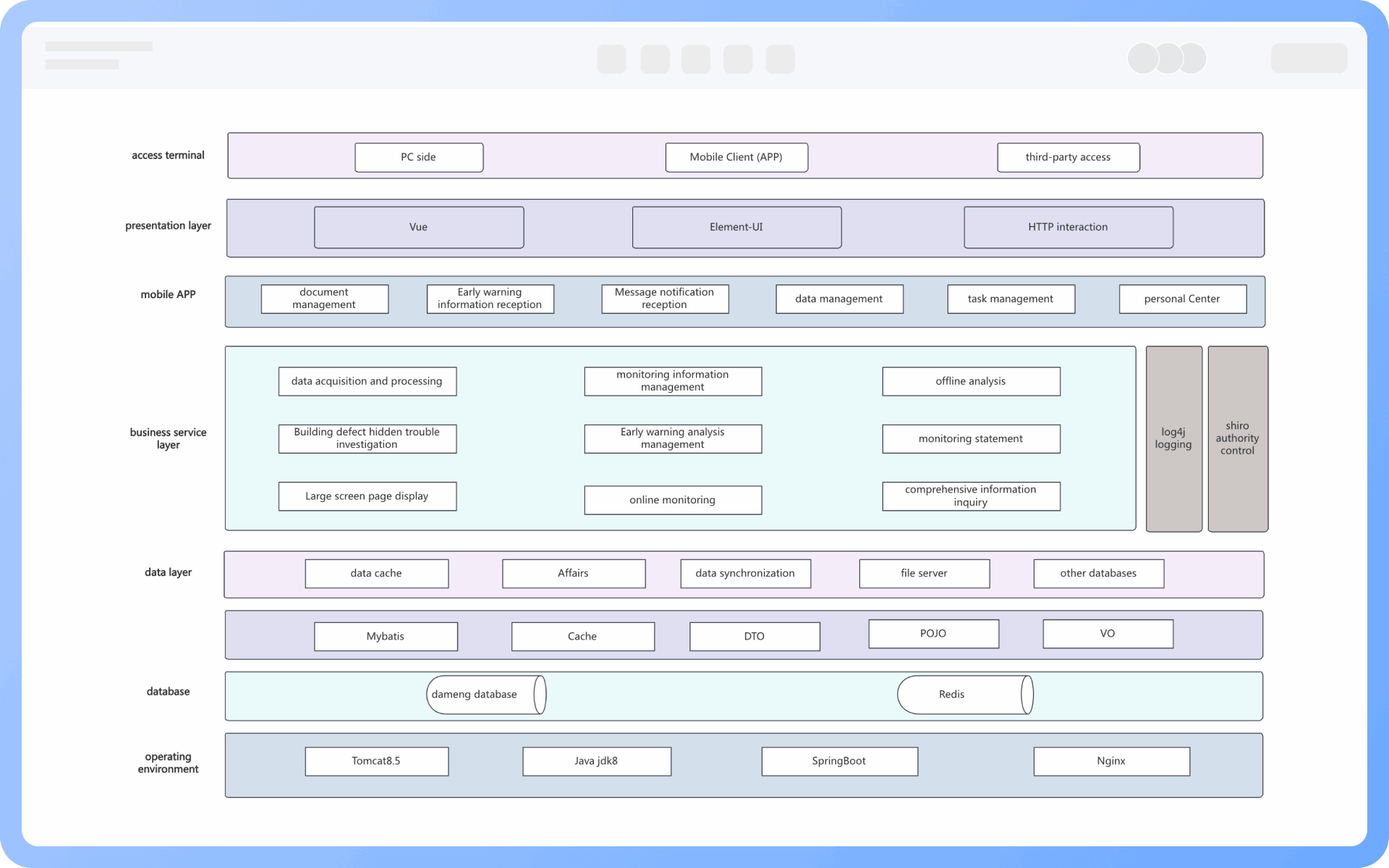

시스템 아키텍처는 시스템의 전체 구조와 조직 방식을 다루며, 시스템의 각 구성 요소, 모듈, 하위 시스템 및 그들 간의 상호 작용과 통신 방식을 설명합니다. 이는 시스템의 물리적 구성과 배포 방식에 더 중점을 둡니다. 전자 상거래 플랫폼의 시스템 아키텍처 다이어그램에는 로드 밸런서, 웹 서버, 애플리케이션 서버, 데이터베이스 서버, 캐시 서버 등이 포함될 수 있으며, 이들 간의 네트워크 연결 및 데이터 전송을 포함할 수 있습니다.
애플리케이션 아키텍처는 전체적으로 애플리케이션의 구현 방식을 정의하는 반면, 시스템 아키텍처는 애플리케이션을 어떻게 구현할 것인지에 대한 구체적인 설계를 제공합니다. 애플리케이션 아키텍처를 광둥성의 계획에 비유한다면, 시스템 아키텍처는 선전시의 계획에 해당합니다.
기술 아키텍처와 비교하여, 시스템 아키텍처는 '무엇을 할 것인가'와 '어떻게 할 것인가'에 대한 고수준의 설명이며, 기술 아키텍처는 '어떻게 할 것인가'에 대한 더 상세한 기술 구현 설명입니다. 시스템 아키텍처를 선전시의 계획에 비유한다면, 기술 아키텍처는 난산구의 계획에 해당합니다. 두 가지는 서로 보완하며 소프트웨어 시스템의 설계와 개발을 공동으로 안내합니다.

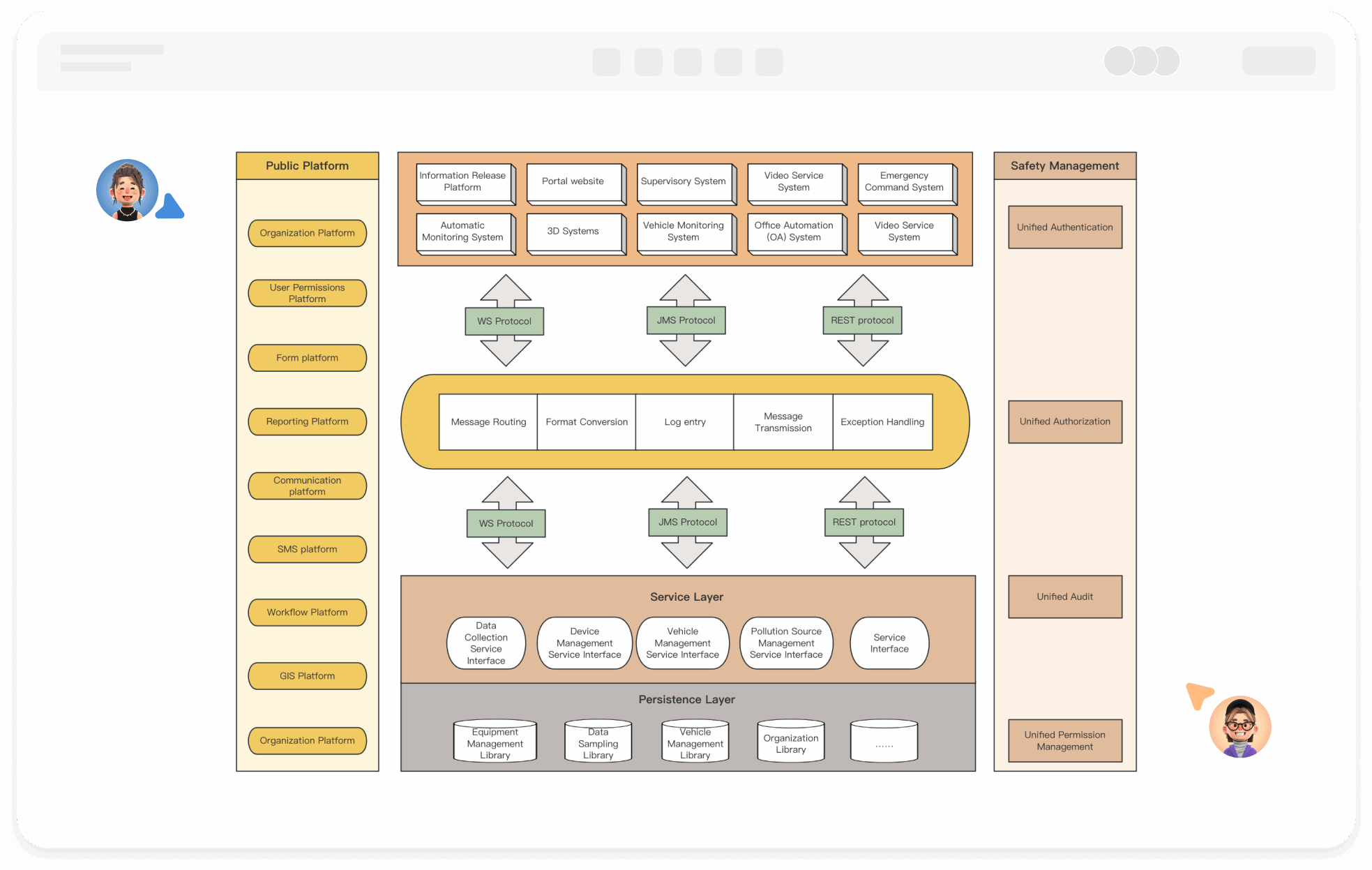

시스템 아키텍처 다이어그램은 단순한 도표가 아니라 프로젝트 성공의 청사진입니다. 시스템 아키텍처 다이어그램은 시각적 도구로서 다양한 배경의 팀 구성원이 복잡한 시스템 구조를 이해할 수 있도록 도와 더 효과적인 의사소통을 촉진합니다. 시스템 아키텍처 다이어그램은 시스템의 현재와 미래 상태를 보여주어 팀이 더 현명한 기술 선택과 계획을 할 수 있도록 도와줍니다. 시스템의 문제에 직면했을 때, 상세한 시스템 아키텍처 다이어그램은 문제의 근원을 신속하게 파악하여 해결 과정을 단순화할 수 있습니다.
실시간 다중 사용자 공동 작업 및 공유 링크를 통한 즉각적인 정보 전달
텍스트 입력으로 자동 생성 및 스타일 최적화
사전 제작 테마 및 완전한 사용자 지정
아이콘, 이미지, 라벨, LaTeX 수식, 코드 블록, 링크, 첨부 파일 지원
내보내기: PNG, VISIO, PDF, SVG | 가져오기: VISIO, Mermaid
실시간 클라우드 저장, 다중 기기 동기화, 버전 기록 및 데이터 보안
인터넷 산업에서 아키텍처 다이어그램은 소프트웨어, 시스템, 애플리케이션 등의 구조 및 구성 요소 간의 관계를 시각화하는 중요한 도구로 사용됩니다. 일반적으로 사용되는 아키텍처 다이어그램 종류로는 비즈니스 아키텍처 다이어그램, 애플리케이션 아키텍처 다이어그램, 시스템 아키텍처 다이어그램, 기술 아키텍처 다이어그램, 배포 아키텍처 다이어그램, 데이터 아키텍처 다이어그램, 제품 아키텍처 다이어그램, 기능 아키텍처 다이어그램, 정보 아키텍처 다이어그램 등이 있습니다.
시스템 아키텍처 다이어그램의 일반적인 요소로는 서버, 데이터베이스, 네트워크 장비, 서브시스템, 인터페이스 등이 있습니다.
1.시스템 요소: 시스템의 각 구성 요소를 지칭하며, 모듈, 컴포넌트, 인터페이스 등이 있습니다.
2.시스템 관계: 시스템 요소 간의 관계와 상호작용을 지칭하며, 의존 관계, 인터페이스 관계 등이 있습니다.
3.시스템 속성: 시스템 요소와 시스템 관계의 특성을 지칭하며, 성능, 신뢰성 등이 있습니다.
1.물리적 아키텍처 다이어그램: 시스템의 물리적 구성 및 배포 상황을 설명하며, 서버, 네트워크 장비 등이 포함됩니다.
2.논리적 아키텍처 다이어그램: 시스템의 논리적 구성 및 기능 모듈을 설명하며, 비즈니스 모듈, 데이터 모듈 등이 포함됩니다.
3.프로세스 아키텍처 다이어그램: 시스템의 프로세스 및 비즈니스 프로세스를 설명하며, 데이터 프로세스, 비즈니스 프로세스 등이 포함됩니다.
프로젝트 구성원에게 전체적인 시각 제공, 시스템 설계가 합리적이고 각 부분이 조화롭게 이루어지도록 보장합니다.
아키텍처 결정 및 기술 선택 지원, 각 구성 요소의 역할을 명확히 합니다.
의사소통 및 협업 용이, 오해와 중복 작업을 줄입니다.
운영 및 테스트 팀 지원, 시스템 운영 메커니즘 및 위험 포인트를 더 쉽게 이해할 수 있도록 합니다.
시스템 아키텍처도는 다소 모호한 개념입니다. 협의의 시스템 아키텍처도는 아키텍처도의 아홉 가지 유형 중 하나로, 시스템의 각 구성 요소, 모듈, 하위 시스템 및 이들 간의 상호 작용과 통신 방식을 설명하며, 시스템의 물리적 구성과 배치 방식을 더 중시합니다. 광의의 시스템 아키텍처도는 특정 시스템의 모든 아키텍처도를 지칭할 수 있습니다. 예를 들어, CMS 시스템 제품 아키텍처도는 사실상 제품 아키텍처도 범주에 속하며, 기차표 예약 및 취소 시스템 기술 아키텍처도는 기술 아키텍처도 범주에 속합니다. 본 페이지는 협의의 시스템 아키텍처도를 특별히 지칭합니다.
애플리케이션 아키텍처와 시스템 아키텍처의 핵심 차이점은 주목하는 범위와 설계 수준입니다. 애플리케이션 아키텍처도는 애플리케이션 내부의 모듈 구분, 상호 작용 방식, 데이터 흐름 등을 주로 다루며, 소프트웨어 기능과 논리의 구현에 더 중점을 둡니다. 반면, 시스템 아키텍처도는 더 거시적으로 시스템의 전체 구조, 각 하위 시스템 간의 관계, 하드웨어 및 소프트웨어의 배치 등을 주로 다루며, 시스템의 물리적 구성과 배치 방식에 더 중점을 둡니다.
기술 아키텍처에 비해 시스템 아키텍처는 '무엇을 할 것인가'와 '어떻게 할 것인가'에 대한 고수준의 설명이며, 기술 아키텍처는 '어떻게 할 것인가'에 대한 더 상세한 기술 구현 설명입니다. 시스템 아키텍처를 심천시의 계획에 비유한다면, 기술 아키텍처는 남산구의 계획입니다.
시스템 아키텍처도는 시스템의 전체 구조를 보여줍니다. 주요 구성 요소, 모듈, 서비스 간의 관계, 데이터 흐름과 통신 방식, 시스템 배포 환경 등을 포함합니다.
화살표와 주석을 통해 데이터 흐름 방향, 통신 프로토콜(예: HTTP, RPC, 메시지 큐), 동기 또는 비동기를 명확히 하여 도표의 가독성과 정확성을 높입니다.
실제 상황에 따라 다릅니다. 시스템 실행 환경, 노드 분포, 재해 복구 및 확장성에 주목한다면 배포 아키텍처가 필요하며, 그렇지 않다면 별도로 배포도를 그릴 수 있습니다.
주요 기술 스택(예: 데이터베이스, 미들웨어, 캐시, 서비스 프레임워크)을 표기해야 합니다. 기술 솔루션과 계획을 논의하기에 용이합니다.
로드 밸런서, 백업 노드, 클러스터 아키텍처, 장애 전환 메커니즘 등을 표기하여 시스템의 안정성과 유연성 설계를 보여줍니다.
인증, 권한 관리, 방화벽, 데이터 암호화 등의 보안 관련 구성 요소를 포함하는 것이 좋습니다. 시스템의 보안성을 강조할 수 있습니다.
