제품 아키텍처 다이어그램은 제품 관리자가 자신의 제품 설계 메커니즘을 표현하기 위해 사용하는 다이어그램으로, 제품 기능을 정보화, 모듈화, 계층화된 시각적 아키텍처로 구현하며, 다양한 계층의 상호작용 관계, 기능 모듈의 조합, 데이터와 정보의 흐름을 통해 제품의 비즈니스 프로세스, 비즈니스 모델 및 설계 아이디어를 전달합니다. 이는 복잡한 제품을 설계할 때 필수적인 문서 중 하나입니다.
제품 아키텍처 다이어그램은 체계적인 기술 청사진을 구축하는 기초로, 계층별로 기능 모듈, 기술 구성 요소 및 데이터 흐름 등의 핵심 요소를 시각적으로 나타내어 제품 각 계층의 논리적 관계와 기술 구현 경로를 직관적으로 보여주는 것이 중요합니다.
논리적으로 명확하고 계층이 분명한 제품 아키텍처 다이어그램은 제품 기능 아키텍처 시스템에 대한 높은 추상화로, 관찰자에게 제품의 비즈니스 프로세스, 기능 프레임워크 및 설계 아이디어를 설명할 수 있습니다. 프로젝트 팀원이 제품 아키텍처 다이어그램을 마음속에 숙지하고 있다면, 제품의 발전 방향에 대한 전체적인 개념을 가질 수 있어, 일상적인 설계 및 구축 과정에서 '장님 코끼리 만지기'와 같은 상황을 피할 수 있습니다.

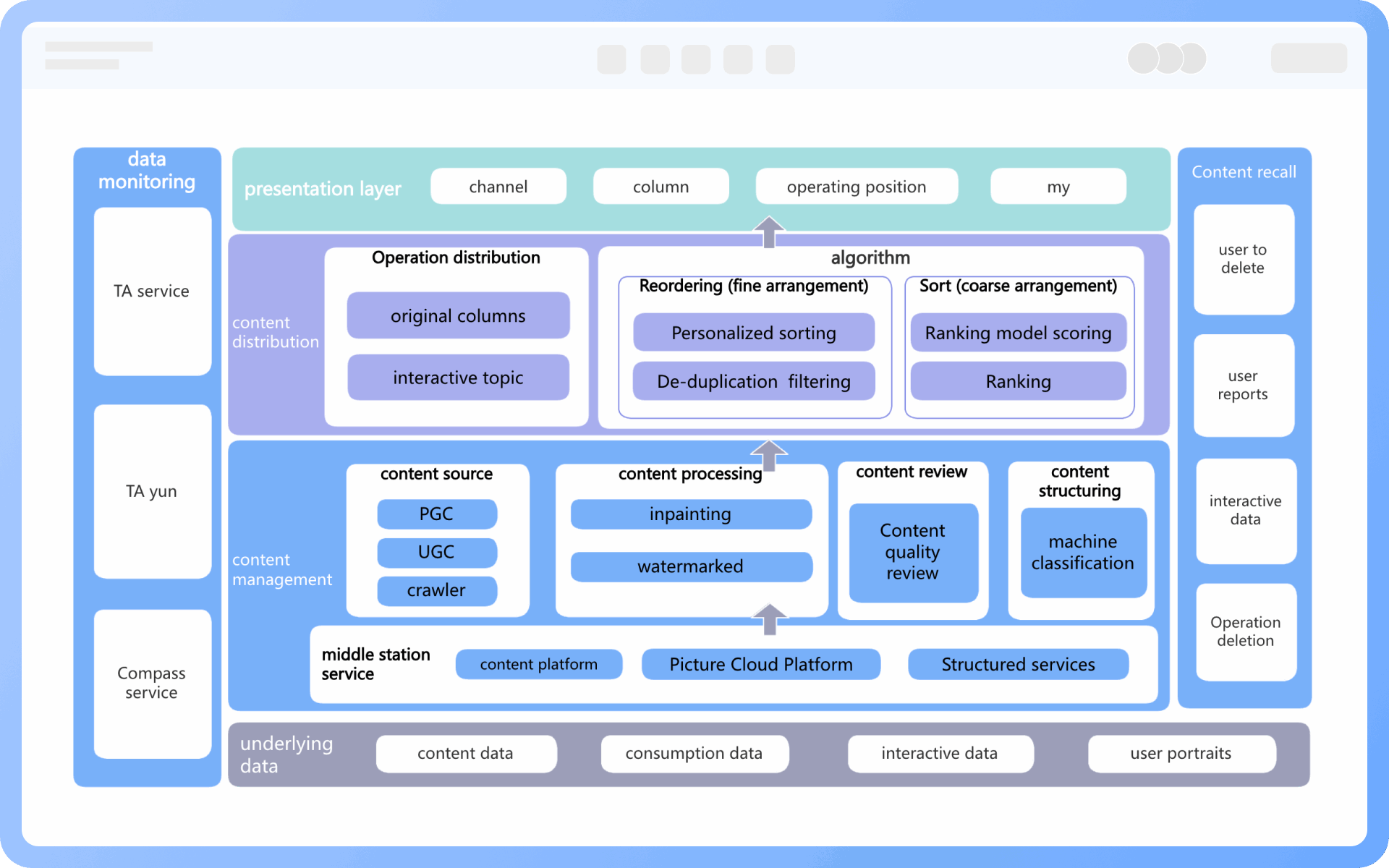

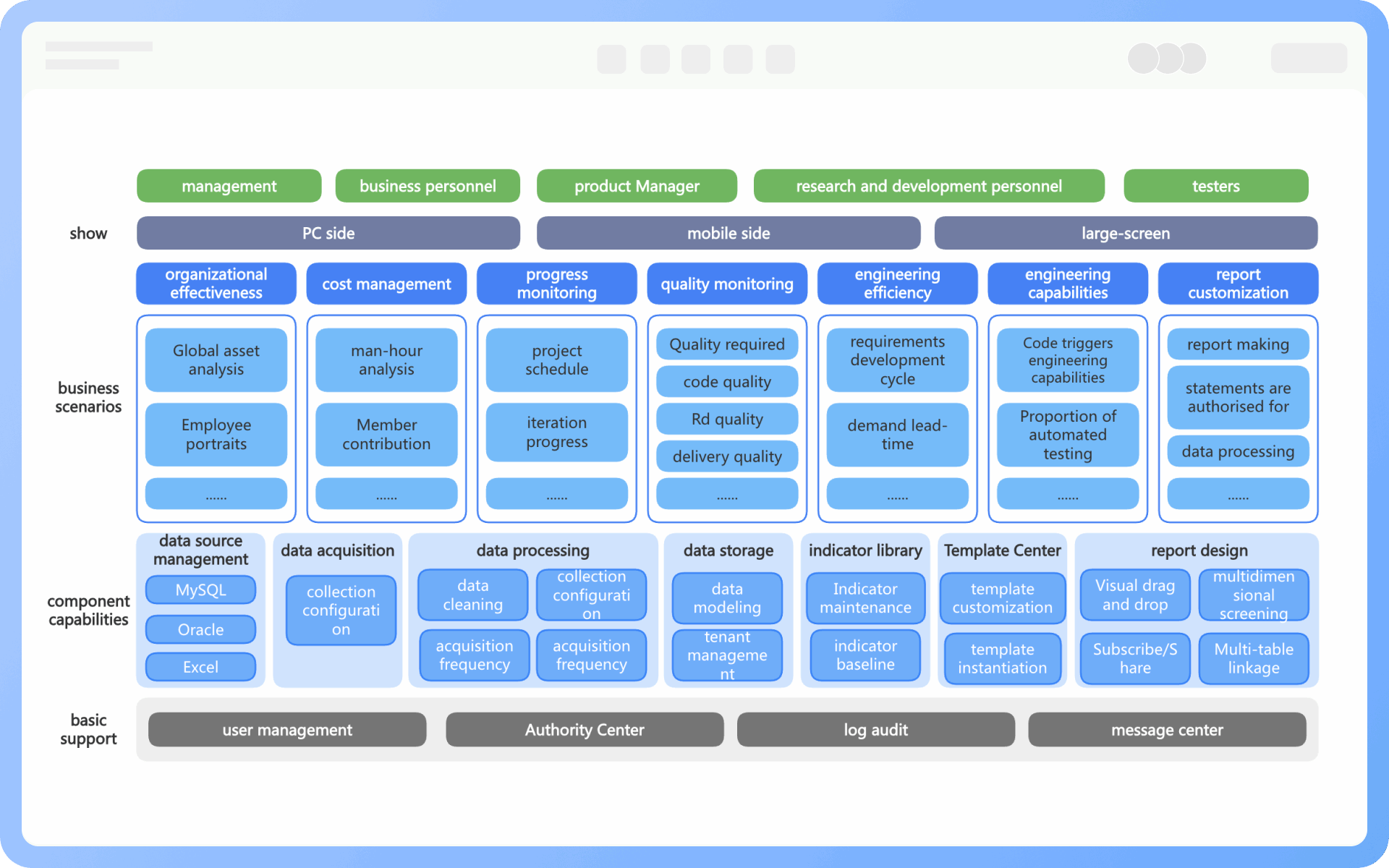

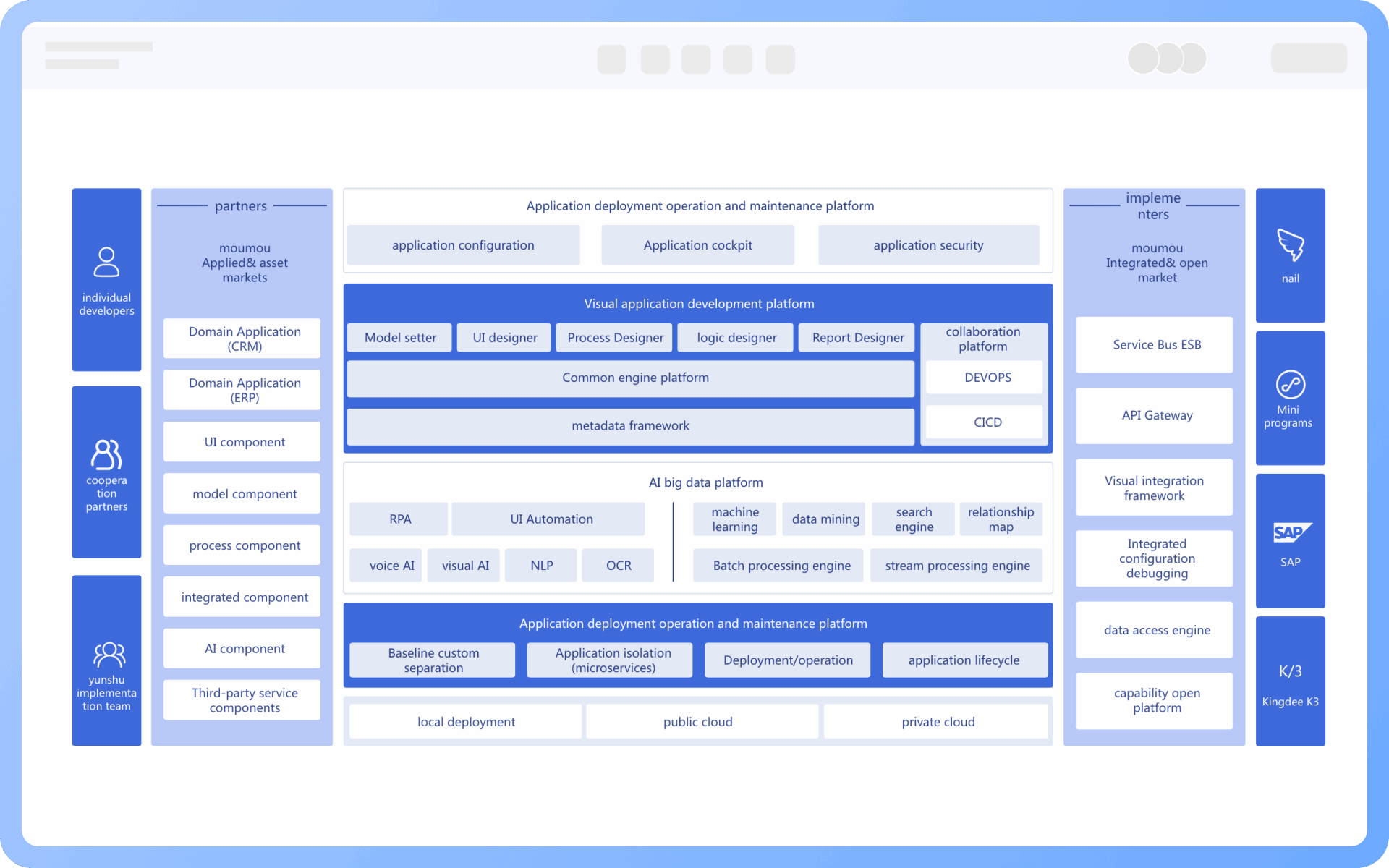

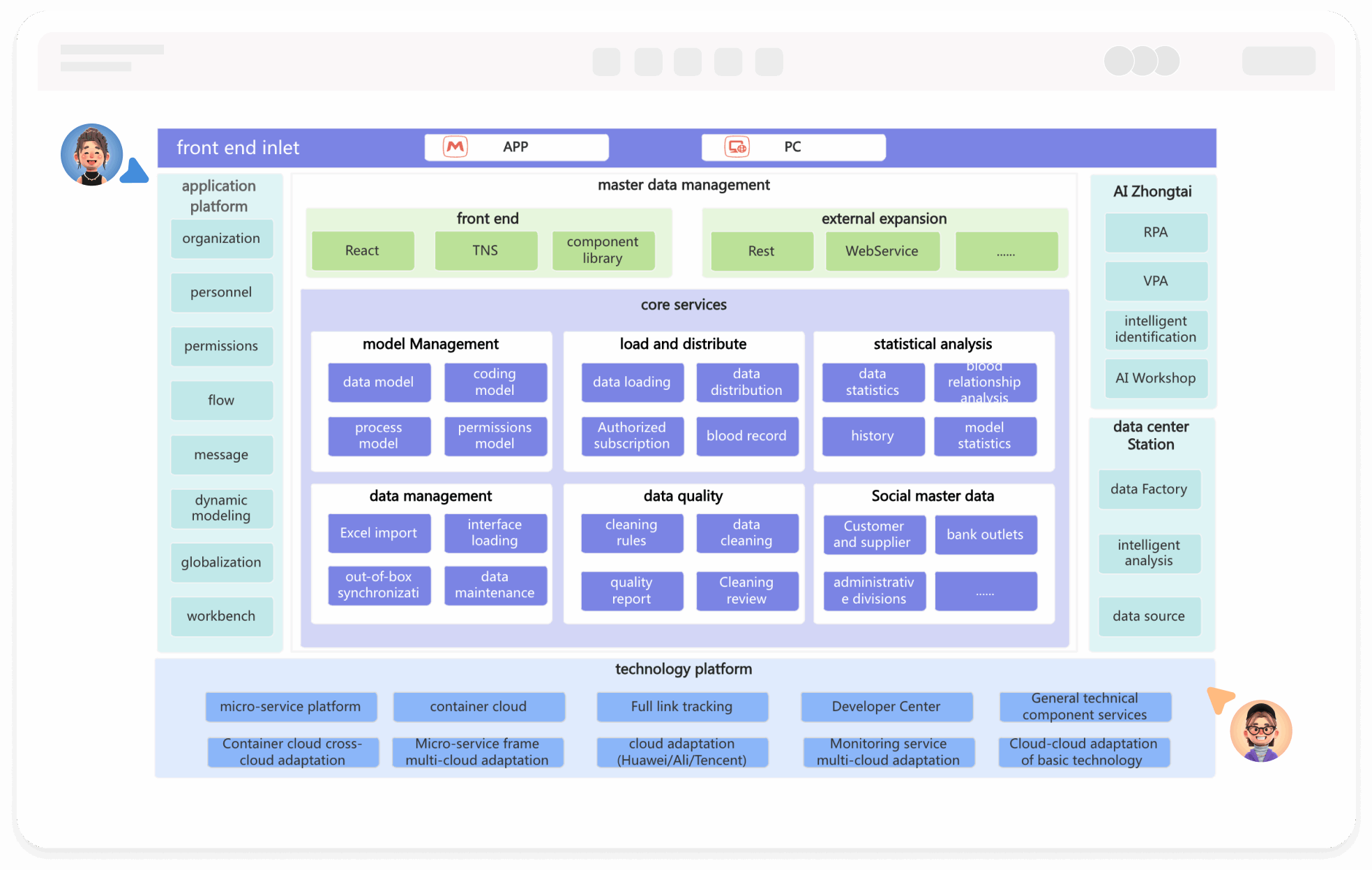

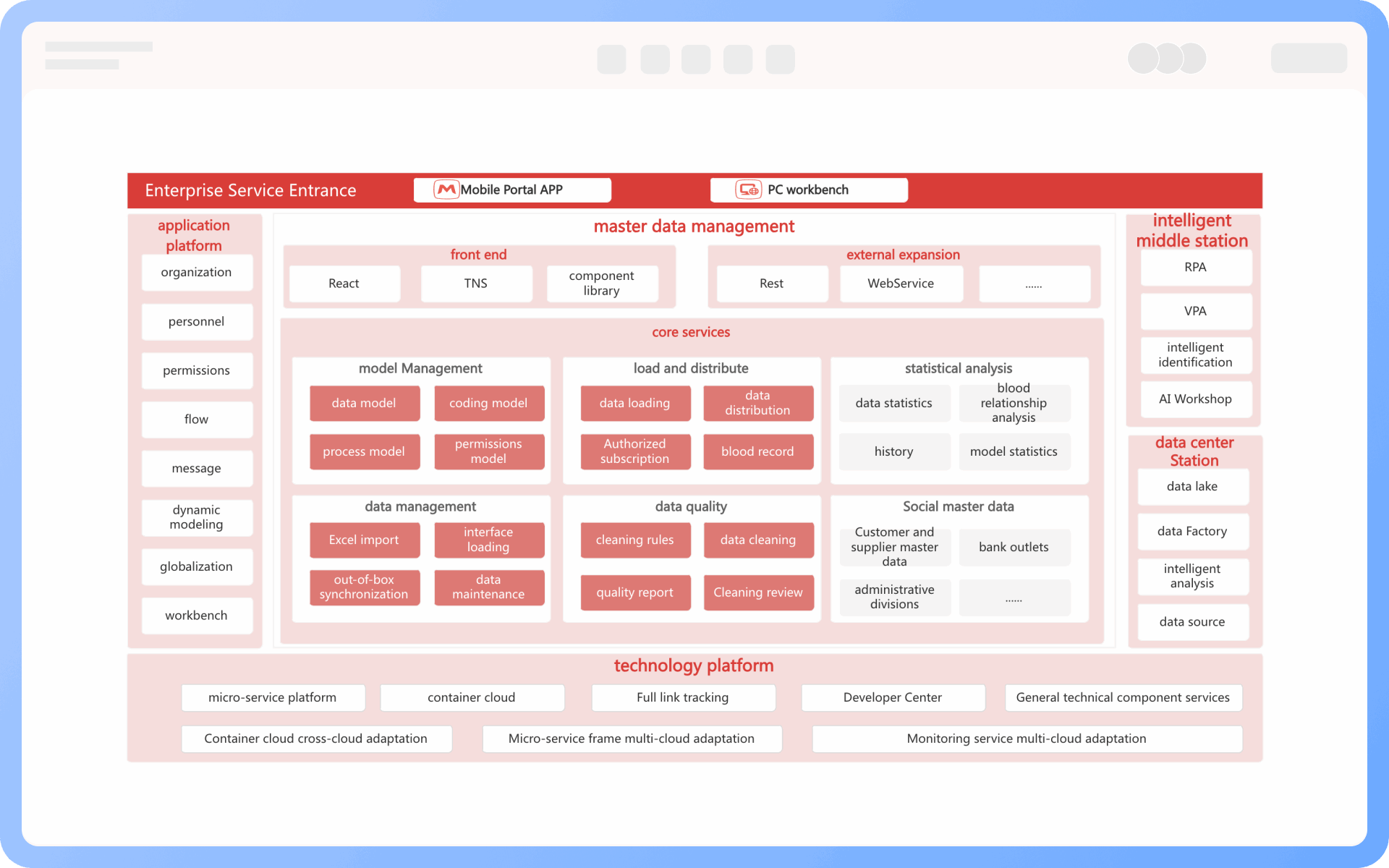

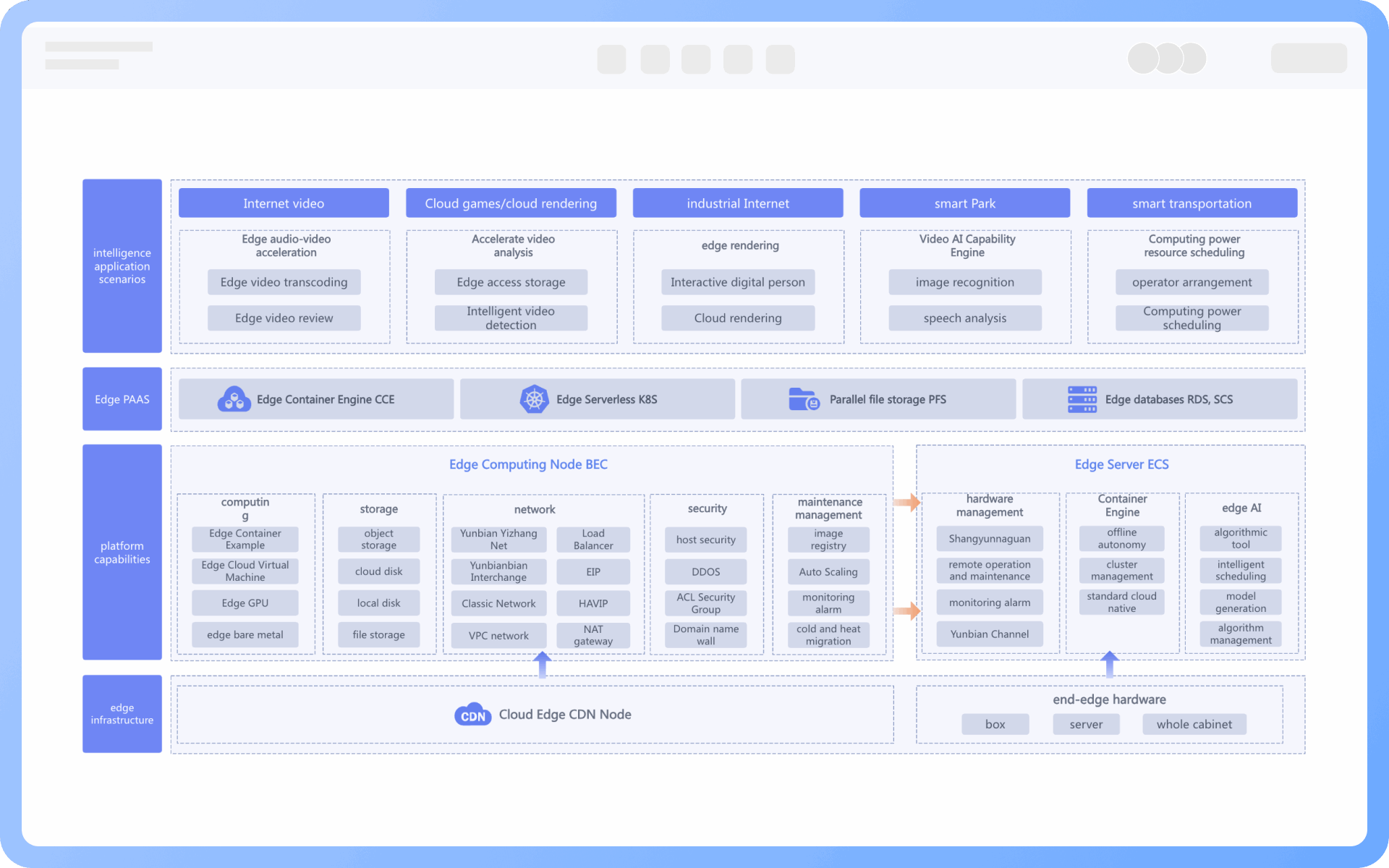

실시간 다중 사용자 공동 작업 및 공유 링크를 통한 즉각적인 정보 전달
텍스트 입력으로 자동 생성 및 스타일 최적화
사전 제작 테마 및 완전한 사용자 지정
아이콘, 이미지, 라벨, LaTeX 수식, 코드 블록, 링크, 첨부 파일 지원
내보내기: PNG, VISIO, PDF, SVG | 가져오기: VISIO, Mermaid
실시간 클라우드 저장, 다중 기기 동기화, 버전 기록 및 데이터 보안
인터넷 산업에서 아키텍처 다이어그램은 소프트웨어, 시스템, 애플리케이션 등의 체계 구조 및 구성 요소 간의 관계를 시각적으로 보여주는 중요한 도구로 사용됩니다. 일반적으로 사용되는 아키텍처 다이어그램의 종류로는 비즈니스 아키텍처 다이어그램, 애플리케이션 아키텍처 다이어그램, 시스템 아키텍처 다이어그램, 기술 아키텍처 다이어그램, 배포 아키텍처 다이어그램, 데이터 아키텍처 다이어그램, 제품 아키텍처 다이어그램, 기능 아키텍처 다이어그램, 정보 아키텍처 다이어그램 등이 있습니다.
모듈 분할：제품을 사용자 인터페이스, 비즈니스 로직, 데이터 저장소, 결제 시스템 등 다양한 기능 모듈로 분해합니다.
상호 관계：각 모듈 간의 상호 작용 방식을 명확히 합니다. 예를 들어 사용자가 어떻게 인터페이스를 통해 백엔드 시스템과 상호 작용하는지, 다른 모듈 간에 데이터를 어떻게 전달하는지를 설명합니다.
정보 흐름：다양한 모듈 간의 정보 흐름 경로를 보여주어 각 모듈의 기능과 데이터 출처가 명확히 표현되도록 합니다.
기술 구현：사용되는 기술 스택, 데이터베이스 유형, 서버 아키텍처 등 기술적인 내용을 포함합니다.
통합된 사용자 인식 계층：사용자가 어떻게 접촉하는지를 해결하는 문제로, 어떤 상황에서 어떤 방식으로 사용자에게 도달할지를 고려합니다.
디커플링된 비즈니스 기능 계층：제품의 핵심 기능 설계 문제를 해결하는 본질로, 비즈니스 기능을 효율적으로 완수하고 사용자 계층과 어떻게 상호 작용하며 외부 시스템과 어떻게 데이터 통신을 하는지 등 복잡한 비즈니스 처리를 포함합니다.
집중된 데이터 처리 계층：제품의 데이터가 어디서 오고 어디에 쌓이며, 데이터를 어떻게 효율적으로 저장하고 빠르게 호출할지를 다룹니다.
제품 아키텍처 다이어그램은 부모로, 시스템에 어떤 핵심 모듈, 플랫폼 단, 사용자 역할 등이 있는지를 결정하며, 기능 아키텍처 다이어그램과 정보 아키텍처 다이어그램의 상위 계획으로, '무엇이 있는지'를 정의합니다.
기능 아키텍처 다이어그램은 자식으로, 제품 아키텍처 다이어그램의 세부화 결과로, 각 모듈 내의 기능 항목 및 그 계층 논리를 깊이 있게 설명하며, '각 모듈이 무엇을 할 수 있는지'를 대답합니다.
정보 아키텍처 다이어그램은 자식으로, 사용자 관점에 중점을 두고 정보의 조직, 분류, 내비게이션 및 접근 경로를 설명하며, UX 디자인과 콘텐츠 구조 계획에 자주 사용되며, '정보가 어떻게 조직되고 접근되는지'를 강조합니다.
1, 명확한 모듈 기능 경계
2, 기능의 표준화 및 상호 독립
3, 상하위 제품 기능 경계가 명확하고, 아키텍처 계층이 분명하고 합리적
4, 지속적인 반복 최적화 능력 보유
제품이 정식 개발에 들어가기 전에 완전한 제품 아키텍처 다이어그램을 그리는 것은 필수적이 되었습니다. 제품 아키텍처 다이어그램의 근본적인 목적은 제품의 아이디어를 정리하고, 전체적으로 제품의 발전 방향을 파악하며, 제품의 기능 초점을 제어하는 것입니다. 이는 제품이 반드시 구현해야 하는 기능과 언제 반드시 완료해야 하는 기능을 결정합니다.
동시에, 설정된 제품 아키텍처 다이어그램을 만족시키기 위해 관련된 제품 연구 개발 및 시장 운영 자원과 구체적인 실행 계획, 기술 선택 및 기술 경로, 마케팅 계획 등 일련의 전략과 조치가 필요합니다.
產品端：根據產品戰略定位，確定產品的用戶角色和需求，從而確定產品有哪幾個端。
每個端的功能：根據用戶的需求，推導產品端的功能。
銜接業務和技術：產品將組織架構、運作流程翻譯為層級、交互、功能，而技術將其實現，並呈現為用戶可見的信息架構。
明確產品的邊界：呈現產品設計思路，明確產品的邊界，與他者的競爭關係和依賴關
制定發展計劃：產品架構是產品規劃的子集，了解當前功能的實現情況，指明未來的發展方向，並且幫助我們思考未來的擴展性。
產品架構圖是指導技術架構圖的基礎，因此，技術架構圖和產品架構圖的繪製順序通常是先有產品架構圖，再有技術架構圖。產品架構圖主要關注產品的功能、模塊、用戶交互等，而技術架構圖則關注實現這些功能所需的具體技術方案、系統組件和交互方式。
產品架構圖通常在需求分析階段或原型設計前期繪製，目的是確定產品功能範圍和模塊劃分，為原型和技術架構提供輸入。當你要開始設計一個系統性、完整的需求時，如果跳過畫產品架構圖的步驟，直接開始畫原型、寫PRD，有時候很容易發生“改了又改”、“做了一版需求然後又推翻”的情況。
產品架構圖主要是對外的，是面向客戶的，尤其是對於B端產品更為重要。
體現。不同用戶角色（如管理員、普通用戶、商戶）對應不同功能模塊，明確角色有助於劃分模塊邊界和權限邏輯。
通常不體現。交互設計屬於交互原型範疇，產品架構圖側重於“功能與邏輯關係”，而非界面表現。
