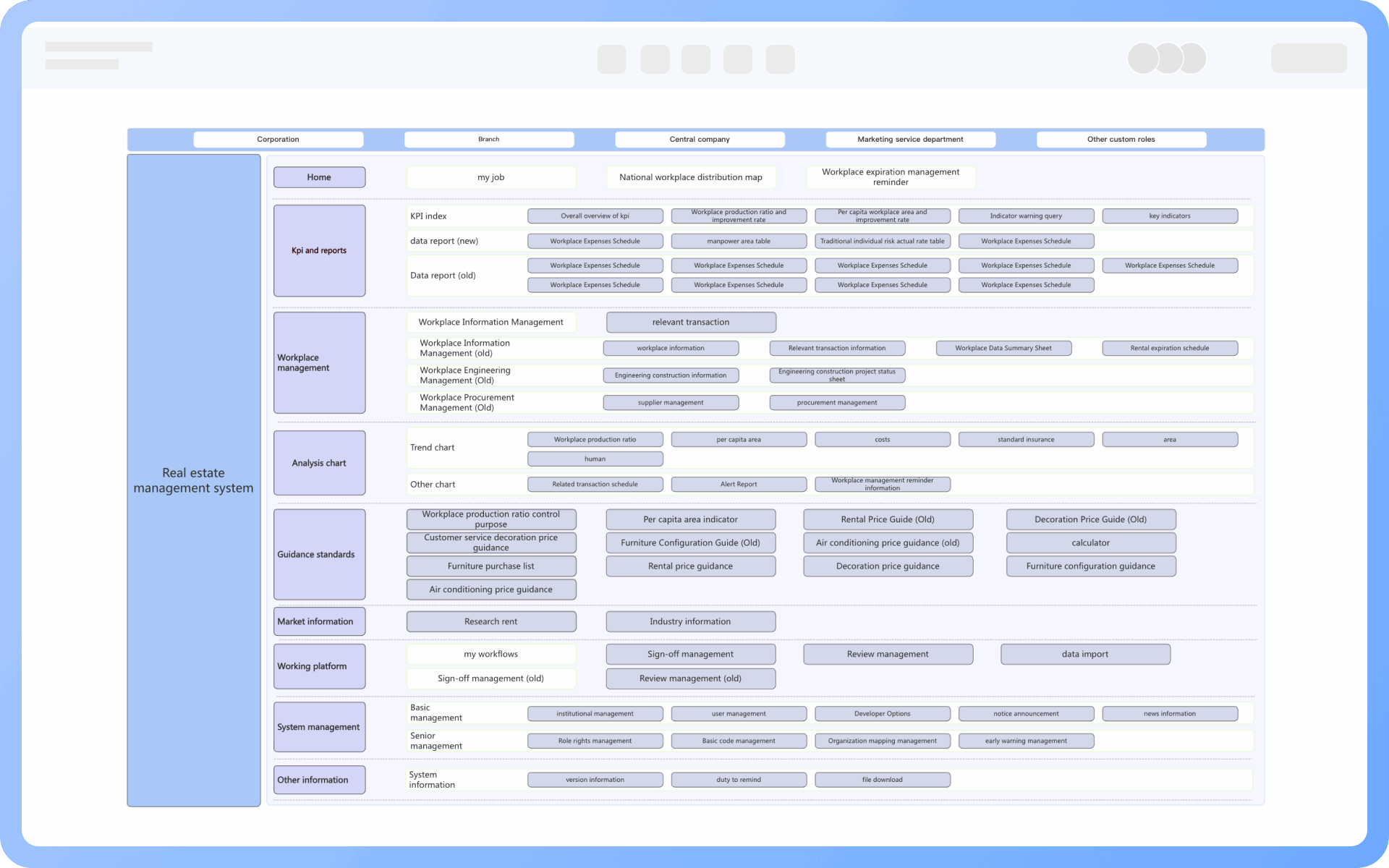

기능 아키텍처도는 요구사항 명세서에서 필수적인 부분으로, 기능 모듈을 카테고리로 하여 모듈 아래 각 기능의 구성도를 소개합니다. 기능 아키텍처도는 시스템의 계층 구조와 기능 모듈을 명확히 보여주며, 일반적으로 구체적인 필드 정보는 포함하지 않고 기능의 논리적 관계를 강조합니다.
기능 구조도는 주로 신제품, 신규 기능의 개념 창의 단계에서 작성하거나 경쟁 제품 분석, 기존 제품 정리에 사용됩니다. 기능 아키텍처도는 주로 제품 관리자가 비즈니스에 대한 이해를 바탕으로 기능을 정리하여 다음 단계인 제품 아키텍처 설계, 요구 문서 작성, 제품 프로토타입 그림 작성에 기초를 제공합니다.
기능 아키텍처도는 거시적에서 미시적으로의 표현입니다. 제품 아키텍처도가 거시적 관점이라면, 기능 아키텍처도는 미시적 관점으로, 기능 아키텍처도에서 제품의 기능 체계는 트리 구조처럼 펼쳐집니다. 기능 아키텍처도는 기능 구현 논리를 보여주며, 시스템의 기능 모듈 구분과 상호 관계를 설명합니다.

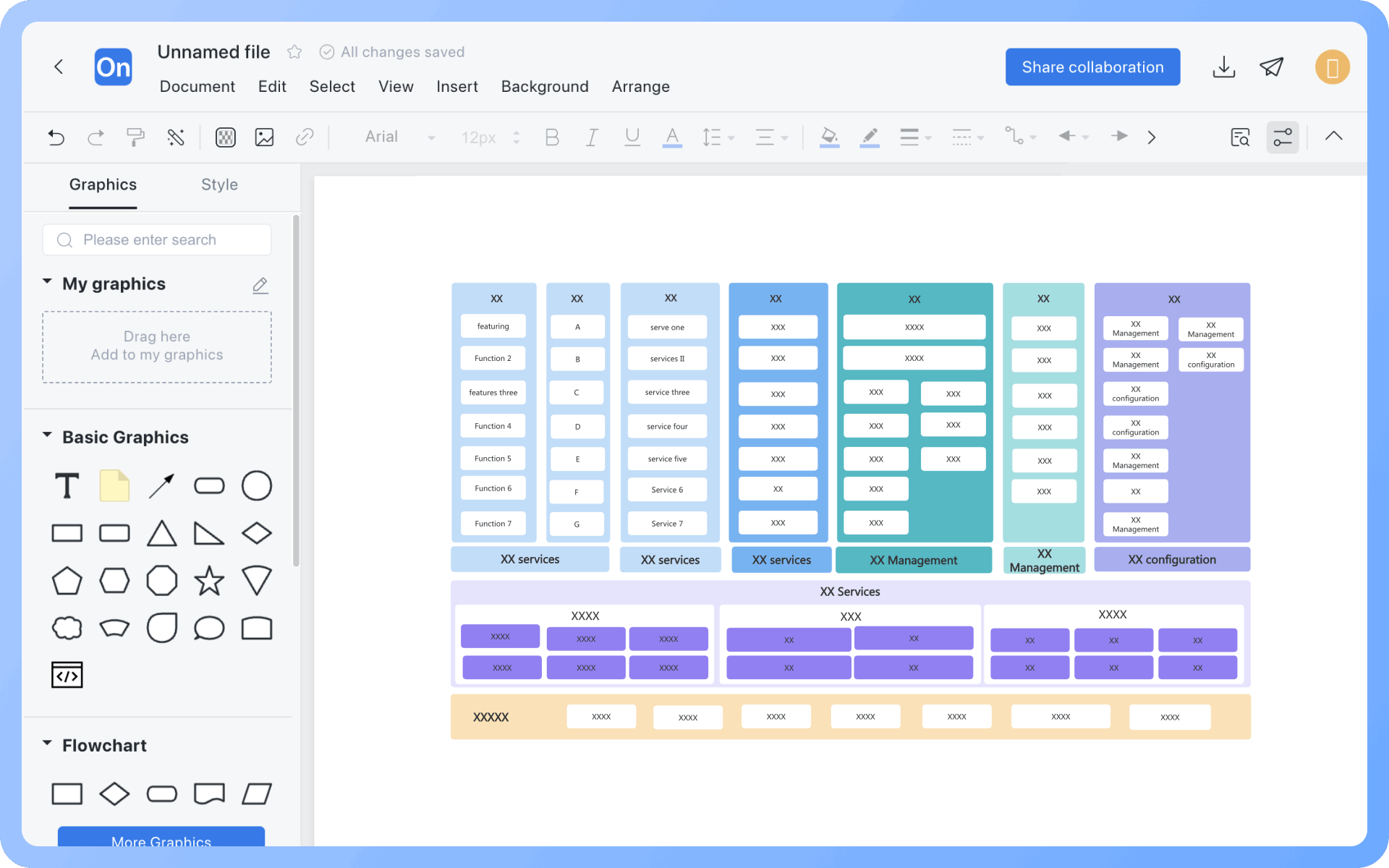

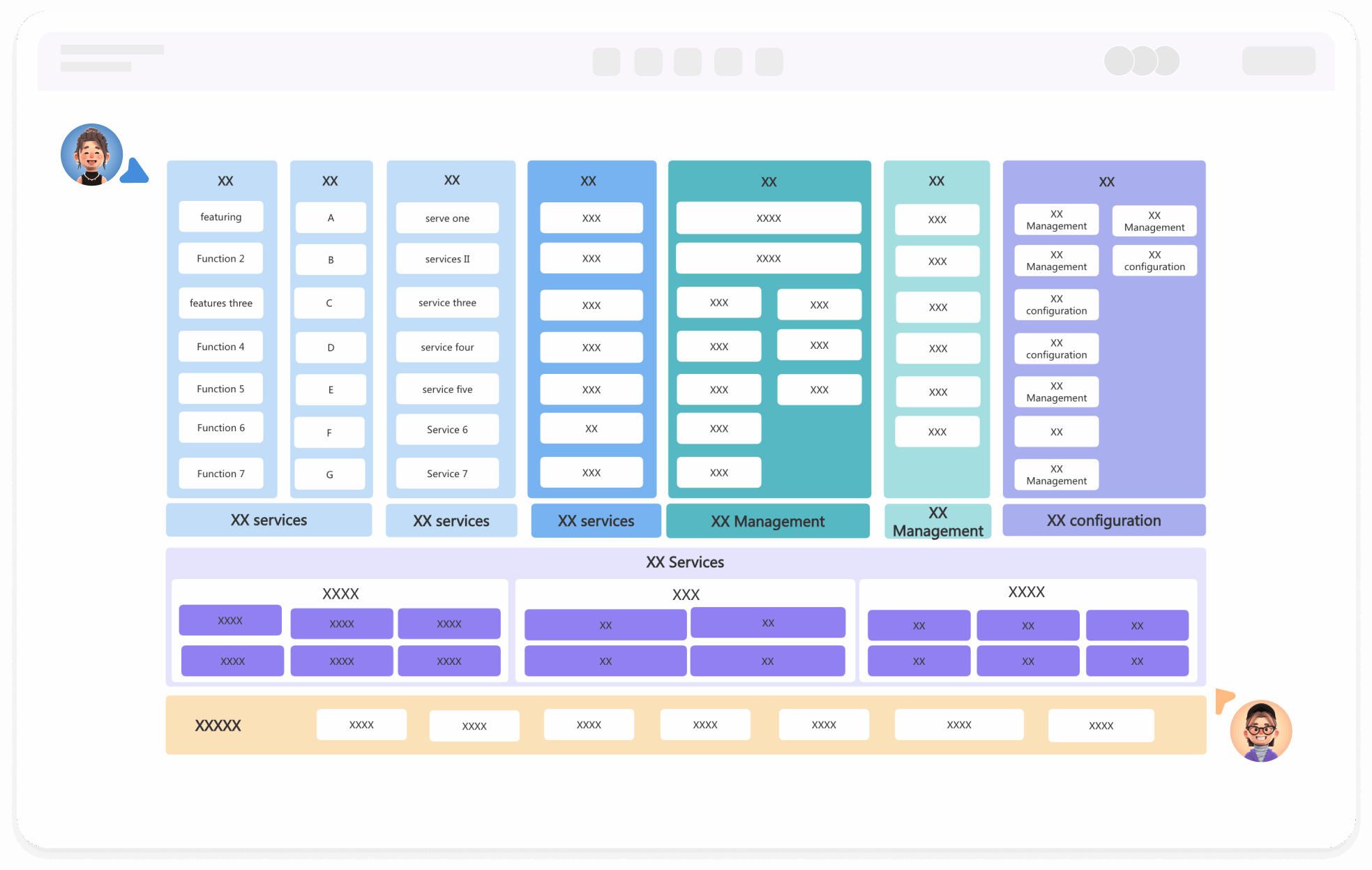

기능 아키텍처도는 마인드맵으로 그릴 수도 있고, 플로우 차트로 그릴 수도 있습니다. 마인드맵으로 기능 아키텍처도를 그리는 것은 비교적 간단하며, 조직도 작성 형식으로 기능 아키텍처도를 그릴 수 있습니다. 본 페이지에서는 플로우 차트로 기능 아키텍처도를 그리는 것을 중점적으로 소개합니다.
실시간 다중 사용자 공동 작업 및 공유 링크를 통한 즉각적인 정보 전달
텍스트 입력으로 자동 생성 및 스타일 최적화
사전 제작 테마 및 완전한 사용자 지정
아이콘, 이미지, 라벨, LaTeX 수식, 코드 블록, 링크, 첨부 파일 지원
내보내기: PNG, VISIO, PDF, SVG | 가져오기: VISIO, Mermaid
실시간 클라우드 저장, 다중 기기 동기화, 버전 기록 및 데이터 보안

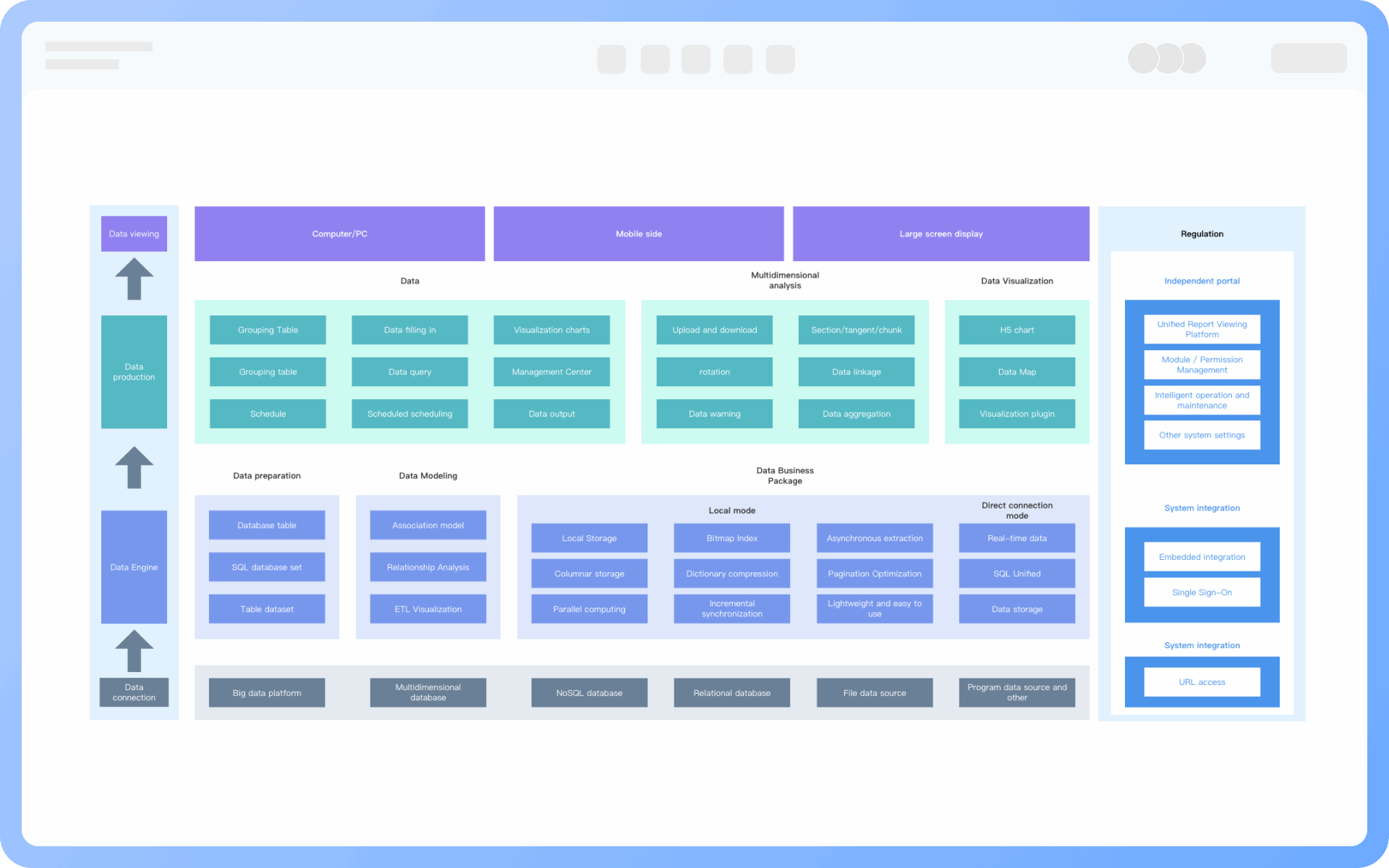

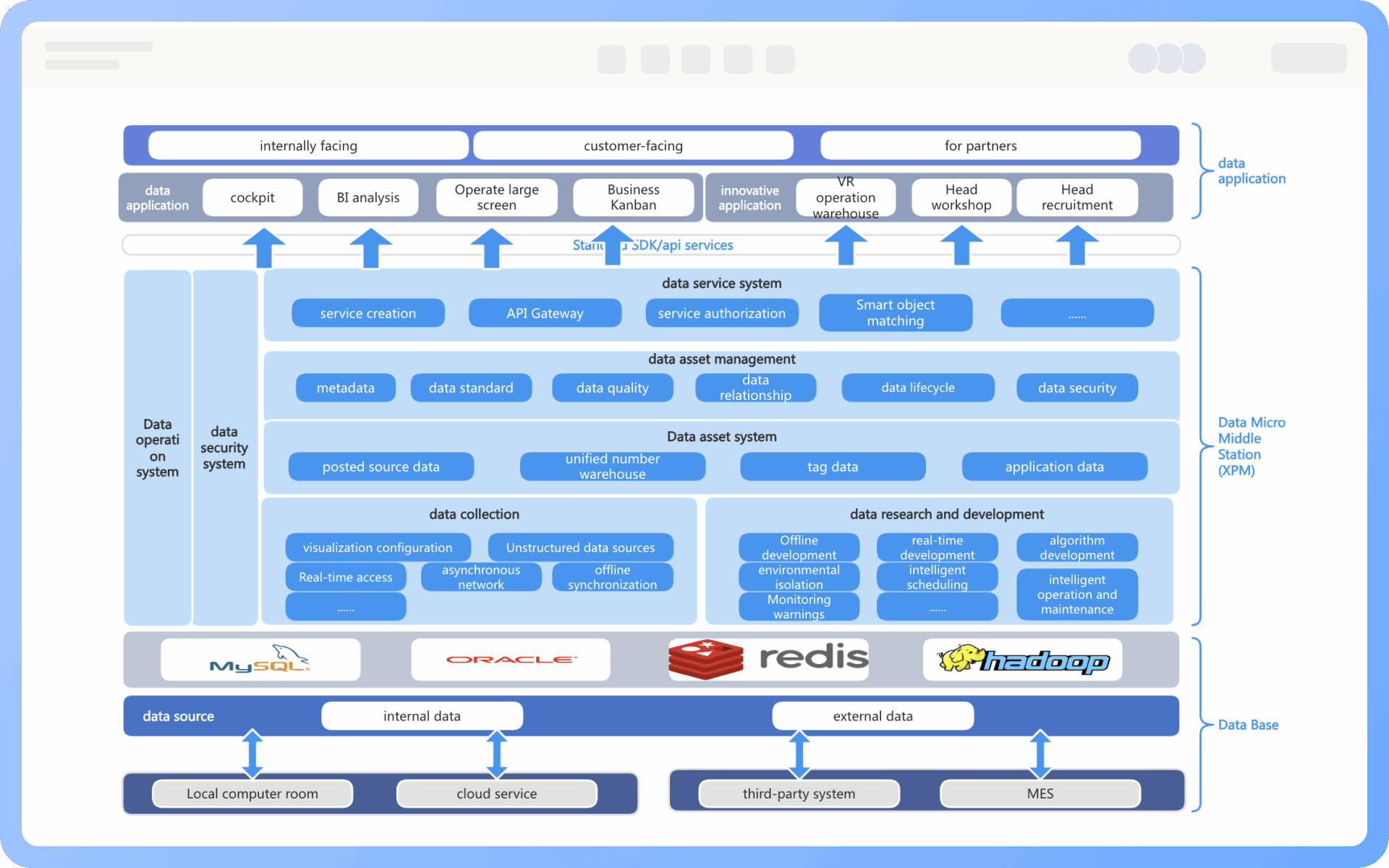

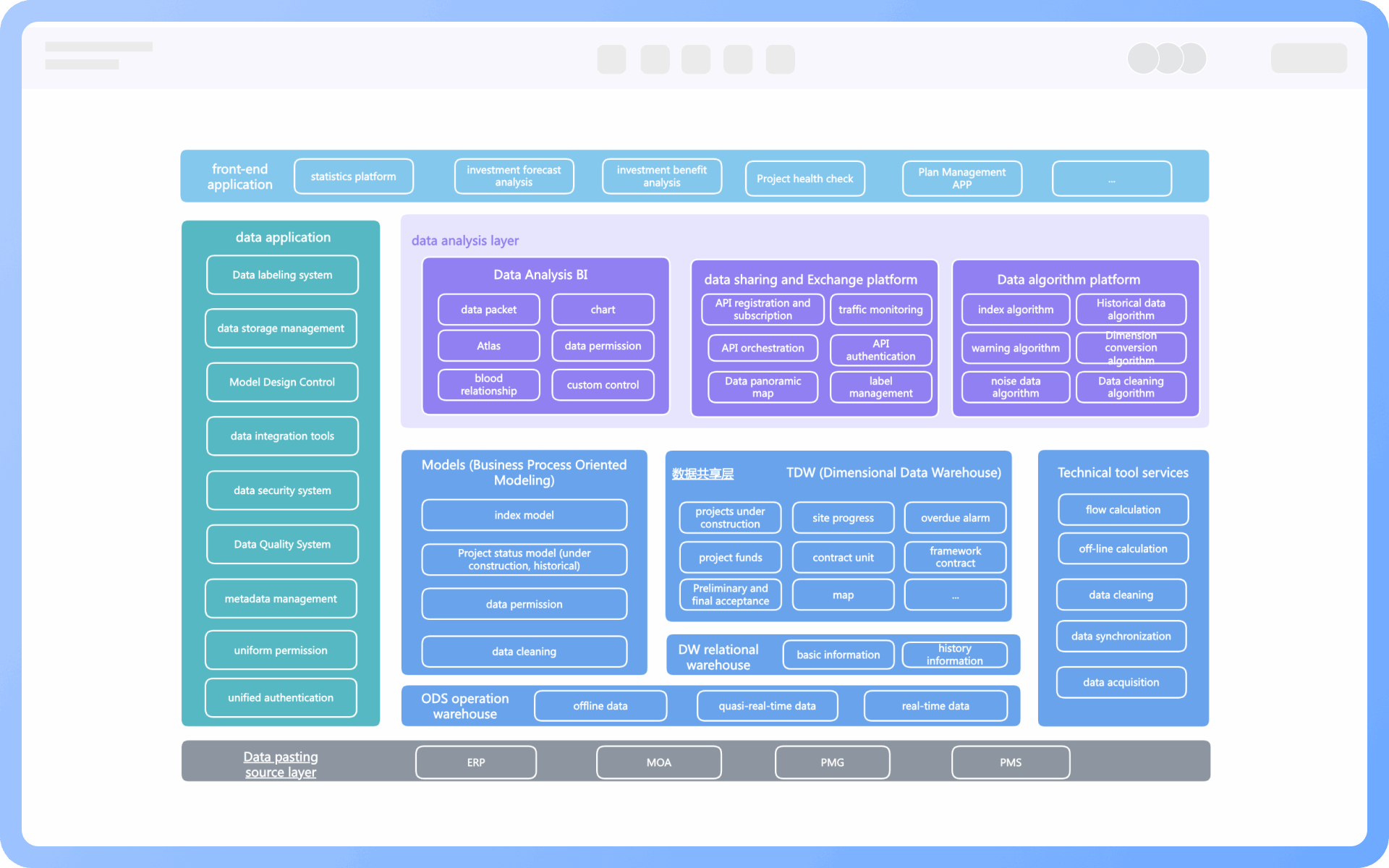

인터넷 산업에서 아키텍처 다이어그램은 소프트웨어, 시스템, 애플리케이션 등의 구조 및 구성 요소 간의 관계를 시각화하는 중요한 도구로 사용됩니다. 일반적인 아키텍처 다이어그램 종류로는 비즈니스 아키텍처 다이어그램, 애플리케이션 아키텍처 다이어그램, 시스템 아키텍처 다이어그램, 기술 아키텍처 다이어그램, 배포 아키텍처 다이어그램, 데이터 아키텍처 다이어그램, 제품 아키텍처 다이어그램, 기능 아키텍처 다이어그램, 정보 아키텍처 다이어그램 등이 있습니다.
제품 아키텍처는 상위 수준이며, 기능 아키텍처 다이어그램과 정보 아키텍처 다이어그램은 하위 수준입니다.
제품 구조도, 키워드는 제품이며, 제품의 구조적 표현입니다;
기능 구조도, 키워드는 기능이며, 기능의 구조적 표현입니다;
정보 구조도, 키워드는 정보이며, 정보의 구조적 표현입니다.
주요 기능 모듈은 너무 많아서는 안 되며, 주종을 분간하기 어려울 수 있으므로 5~9개가 적당하며, 단계는 3단계 이내로 제어하는 것이 좋습니다. 그 이상 세분화하는 것은 큰 의미가 없습니다.
제품 개념 설계 파악: 그리는 과정에서 제품 매니저가 제품의 기능 모듈 및 기능 구성을 생각하고 명확히 이해하는 데 도움이 됩니다.
요구 사항 정리: 비즈니스 관점에서 전체 제품의 기능 구조를 조망하여 직관적으로 이해할 수 있으며, 비즈니스 요구가 기능 요구로 전환되는 과정에서 기능 모듈 및 기능 포인트의 누락을 방지합니다.
개발 지원: 개발자가 개발을 수행합니다.
기능 아키텍처는 기능의 집합으로, 개발자나 백엔드 개발자가 보기 더 편리합니다.
정보 아키텍처 다이어그램은 기능의 상호작용으로, UI나 프론트엔드가 보기 편리합니다.
1, 기능 트리 또는 계층형 다이어그램을 사용하여 명확하게 표현합니다;
2, 기능 명칭은 통일되고 간결하게 하며, 동음이의어를 피합니다;
3, 색상을 추가하여 다른 모듈 역할(예: 사용자 측/백엔드)을 구분할 수 있습니다;
4, '적절한 추상화'를 유지하며, 구현 단계로 깊이 들어가지 않습니다.
기능 아키텍처도는 필요한 기능이 무엇인지 나타냅니다. 이는 자동차 엔진과 같아서 어떤 부품이 필요한지를 나타내며, 각 기능은 각 부품을 의미합니다.
정보 아키텍처는 부품 조립을 위한 지침으로, 엔진 조립 지침서와 유사합니다.
제품 구조도는 제품의 기능과 정보를 포함하며, 기능 간의 논리적 전환 관계를 도식화할 수 있습니다. 간단히 공식으로 표현하면: 제품 구조도=제품 기능 구조도+제품 정보 아키텍처도.
기능 아키텍처도의 계층 설계 원칙은 시스템 기능을 논리적 관계에 따라 여러 계층으로 나누는 것입니다. 각 계층은 하나의 기능 모듈을 나타내며, 보통 3단계 구조를 사용합니다: 1단계는 시스템 수준의 기능 영역, 2단계는 하위 모듈, 3단계는 구체적인 기능 항목으로, 업무 복잡도에 따라 유연하게 확장할 수 있습니다.
기능 아키텍처도에서 화살표는 데이터 흐름 방향 또는 기능 의존 관계를 나타냅니다.
기능 아키텍처도에는 시스템의 계층 구조, 각 계층의 기능 설명 및 데이터 흐름 방향이 포함되어야 합니다.
기능 아키텍처도의 색상 선택은 명확하고 간결하게 하며, 너무 많은 색상 사용을 피해야 합니다.
주로 제품 기획, 요구 분석, 모듈 분할, 기능 검토, 커뮤니케이션 협업 등 상황에서 사용되며, 제품 관리자, 비즈니스 분석가 및 개발 팀과의 커뮤니케이션에 중요한 도구입니다.
기능 아키텍처도는 기능 구조(어떤 기능이 있는지)를 보여주고, 플로우 차트는 작업 순서(이 기능을 사용하여 작업을 완료하는 방법)를 보여줍니다.
업무 영역이나 시스템 모듈에 따라 구역을 나누고, 분도 관리나 계층 구조(예: 제품 쪽, 운영 쪽, 백엔드 쪽)를 사용하여 향후 분해 및 진화를 지원합니다.
